Peugeot 308 SW BL 2012.5 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Size: 18.84 MB
Page 101 of 382
5
99

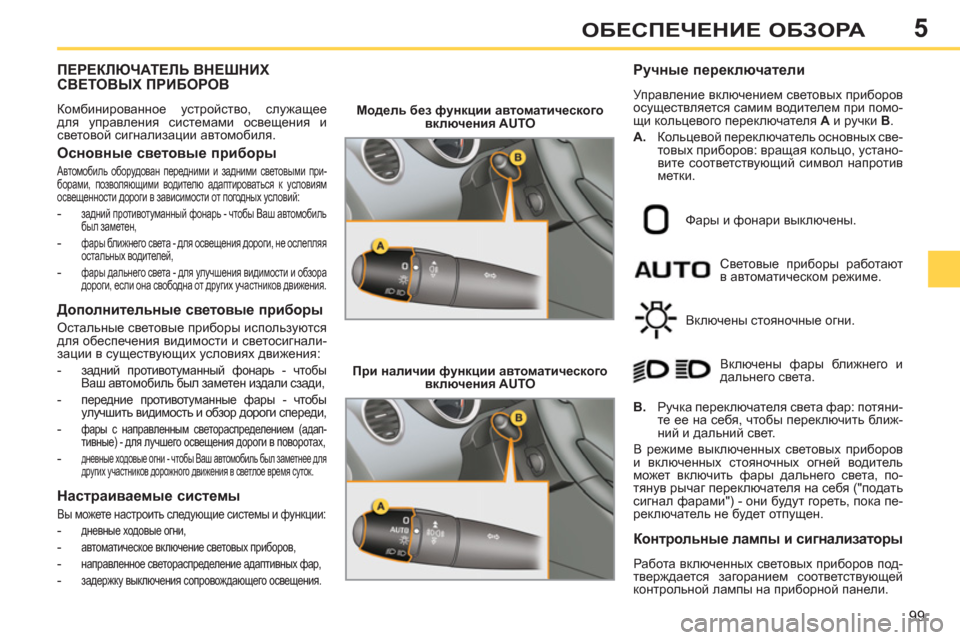

ОБЕСПЕЧЕНИЕ ОБЗОРА
ПЕРЕКЛЮЧАТЕЛЬ ВНЕШНИХ
СВЕТОВЫХ ПРИБОРОВ
Комбинированное устройство, служащее
для управления системами освещения и
световой сигнализации автомобиля.
Основные световые приборы
Автомобиль оборудован передними и задними световыми при-
борами, позволяющими водителю адаптироваться к условиям
освещенности дороги в зависимости от погодных условий:
- задний противотуманный фонарь - чтобы Ваш автомобиль
был заметен,
- фары ближнего света - для освещения дороги, не ослепляя
остальных водителей,
- фары дальнего света - для улучшения видимости и обзора
дороги, если она свободна от других участников движения.
Дополнительные световые приборы
Остальные световые приборы используются
для обеспечения видимости и светосигнали-
зации в существующих условиях движения:
-
задний противотуманный фонарь - чтобы
Ваш автомобиль был заметен издали сзади,
- передние противотуманные фары - чтобы
улучшить видимость и обзор дороги спереди,
- фары с направленным светораспределением (адап-
тивные) - для лучшего освещения дороги в поворотах,
- дневные ходовые огни - чтобы Ваш автомобиль был заметнее для
других участников дорожного движения в светлое время суток.
Настраиваемые системы
Вы можете настроить следующие системы и функции:
- дневные ходовые огни,
- автоматическое включение световых приборов,
- направленное светораспределение адаптивных фар,
- задержку выключения сопровождающего освещения.
Модель без функции автоматического
включения AUTO
При наличии функции автоматического
включения AUTO
Световые приборы работают
в автоматическом режиме.
Ручные переключатели
Управление включением световых приборов
осуществляется самим водителем при помо-
щи кольцевого переключателя A
и ручки B
.
A.
Кольцевой переключатель основных све-
товых приборов: вращая кольцо, устано-
вите соответствующий символ напротив
метки.
Фары и фонари выключены.
Включены стояночные огни.
B.
Ручка переключателя света фар: потяни-
те ее на себя,
чтобы переключить ближ-
ний и дальний свет.
В режиме выключенных световых приборов
и включенных стояночных огней водитель
может включить фары дальнего света, по-
тянув рычаг переключателя на себя ("подать
сигнал фарами") - они будут гореть, пока пе-
реключатель не будет отпущен. Включены фары ближнего и
дальнего света.
Контрольные лампы и сигнализаторы
Работа включенных световых приборов под-
тверждается загоранием соответствующей
контрольной лампы на приборной панели.
Page 102 of 382
5
100
ОБЕСПЕЧЕНИЕ ОБЗОРА

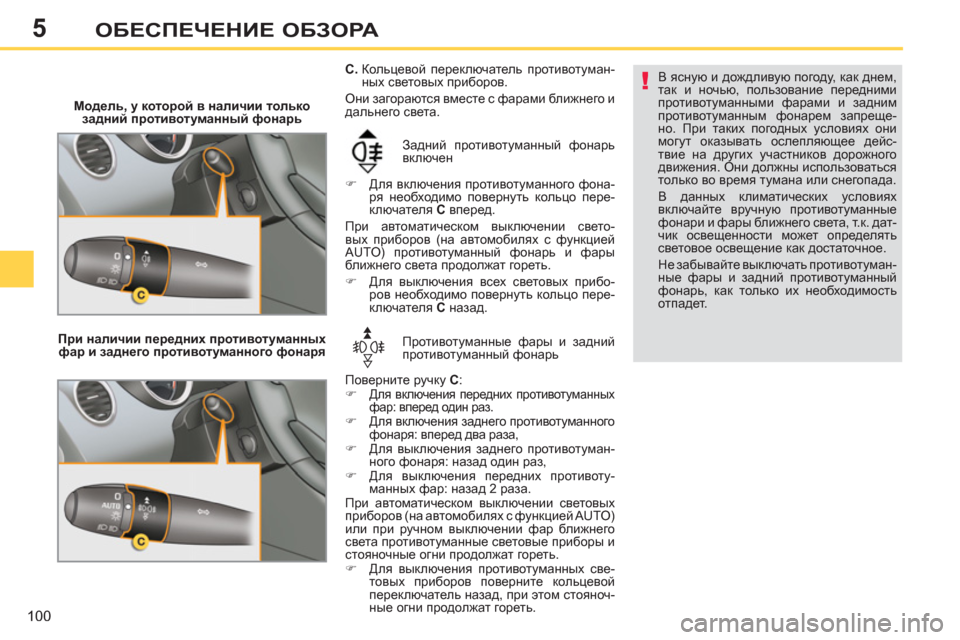

Модель, у которой в наличии только
задний противотуманный фонарь
Задний противотуманный фонарь
включен
)
Для включения противотуманного фона-
ря необходимо повернуть кольцо пере-
ключателя C
вперед.
При автоматическом выключении свето-
вых приборов (на автомобилях с функцией
AUTO) противотуманный фонарь и фары
ближнего света продолжат гореть.
)
Для выключения всех
световых прибо-
ров необходимо повернуть кольцо пере-
ключателя C
назад.
В ясную и дождливую погоду, как днем,
так и ночью, пользование передними
противотуманными фарами и задним
противотуманным фонарем запреще-
но. При таких погодных условиях они
могут оказывать ослепляющее дейс-
твие на других участников дорожного
движения. Они должны использоваться
только
во время тумана или снегопада.
В данных климатических условиях
включайте вручную противотуманные
фонари и фары ближнего света, т.к. дат-
чик освещенности может определять
световое освещение как достаточное.
Не забывайте выключать противотуман-
ные фары и задний противотуманный
фонарь, как только их необходимость
отпадет.
При наличии передних противотуманных
фар и
заднего противотуманного фонаря Противотуманные фары и задний
противотуманный фонарь
Поверните ручку C
:
)
Для включения передних противотуманных
фар: вперед один раз.
)
Для включения заднего противотуманного
фонаря: вперед два раза,
)
Для выключения заднего противотуман-
ного фонаря: назад один раз,
)
Для выключения передних противоту-
манных фар: назад 2 раза.
При автоматическом выключении световых
приборов (на автомобилях с функцией AUTO)
или при ручном выключении фар ближнего
света противотуманные световые приборы и
стояночные
огни продолжат гореть.
)
Для выключения противотуманных све-
товых приборов поверните кольцевой
переключатель назад, при этом стояноч-
ные огни продолжат гореть.
C.
Кольцевой переключатель противотуман-
ных световых приборов.
Они загораются вместе с фарами ближнего и
дальнего света.
Page 103 of 382
5ОБЕСПЕЧЕНИЕ ОБЗОРА

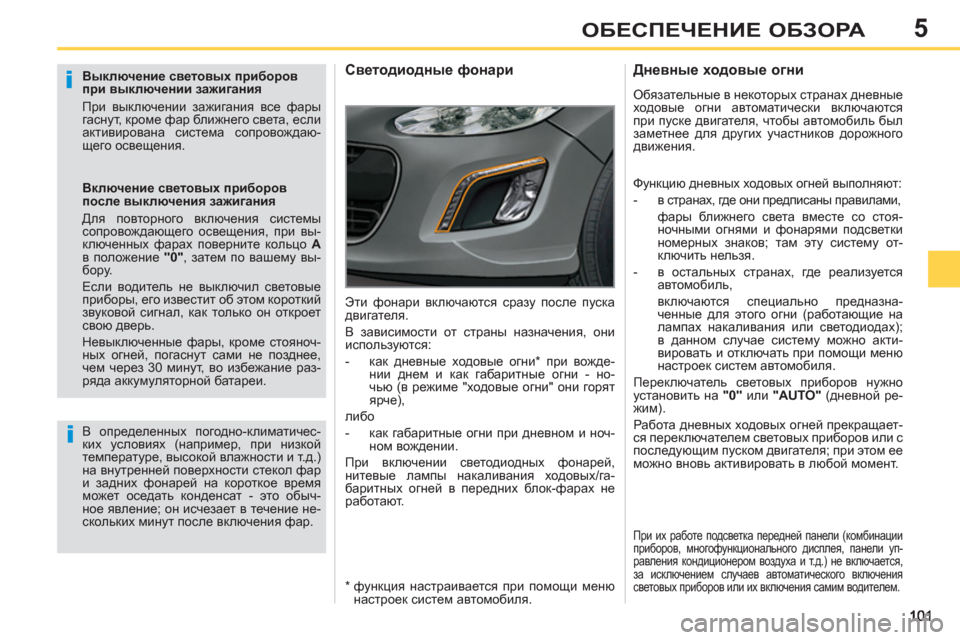

Выключение световых приборов
при выключении зажигания
При выключении зажигания все фары
гаснут, кроме фар ближнего света, если
активирована система сопровождаю-
щего освещения.
Включение световых приборов
после выключения зажигания
Для повторного включения системы
сопровождающего освещения, при вы-
ключенных фарах поверните кольцо A
в положение "0"
, затем по вашему вы-
бору
.
Если водитель не выключил световые
приборы, его известит об этом короткий
звуковой сигнал, как только он откроет
свою дверь.
Невыключенные фары, кроме стояноч-
ных огней, погаснут сами не позднее,
чем через 30 минут, во избежание раз-
ряда аккумуляторной батареи.
Светодиодные фонари
В определенных погодно-климатичес-
ких условиях (например, при низкой
температуре, высокой влажности и т.д.)
на внутренней поверхности стекол фар
и задних фонарей на короткое время
может оседать конденсат - это обыч-
ное явление; он исчезает в течение не-
скольких минут после включения фар.
Дневные ходовые огни
Обязательные в некоторых странах дневные
ходовые огни автоматически включаются
при пуске двигателя, чтобы автомобиль был
заметнее для других участников дорожного
движения.
Функцию дневных ходовых огней выполняют:
- в странах, где они предписаны правилами,
фары ближнего света вместе со стоя-
ночными огнями и фонарями подсветки
номерных знаков; там эту систему
от-
ключить нельзя.
- в остальных странах, где реализуется
автомобиль,
включаются специально предназна-
ченные для этого огни (работающие на
лампах накаливания или светодиодах);
в данном случае систему можно акти-
вировать и отключать при помощи меню
настроек систем автомобиля.
Переключатель световых приборов нужно
установить на "0"
или "AUTO"
(дневной
ре-
жим).
Работа дневных ходовых огней прекращает-
ся переключателем световых приборов или с
последующим пуском двигателя; при этом ее
можно вновь активировать в любой момент.
При их работе подсветка передней панели (комбинации
приборов, многофункционального дисплея, панели уп-
равления кондиционером воздуха и т.д.) не включается,
за исключением случаев автоматического включения
световых приборов или их включения самим водителем.
Эти фонари включаются сразу после пуска
двигателя.
В зависимости от страны назначения, они
используются:
- как дневные ходовые огни
* при вожде-
нии днем и как габаритные огни - но-
чью (в режиме "ходовые огни" они горят
ярче),
либо
- как габаритные огни при дневном и ноч-
ном вождении.
При включении светодиодных фонарей,
нитевые лампы накаливания ходовых/га-
баритных огней в передних бл ок-фарах не
работают.
*
функция настраивается при помощи меню
настроек систем автомобиля.
Page 104 of 382
5
AUTO
102
ОБЕСПЕЧЕНИЕ ОБЗОРА

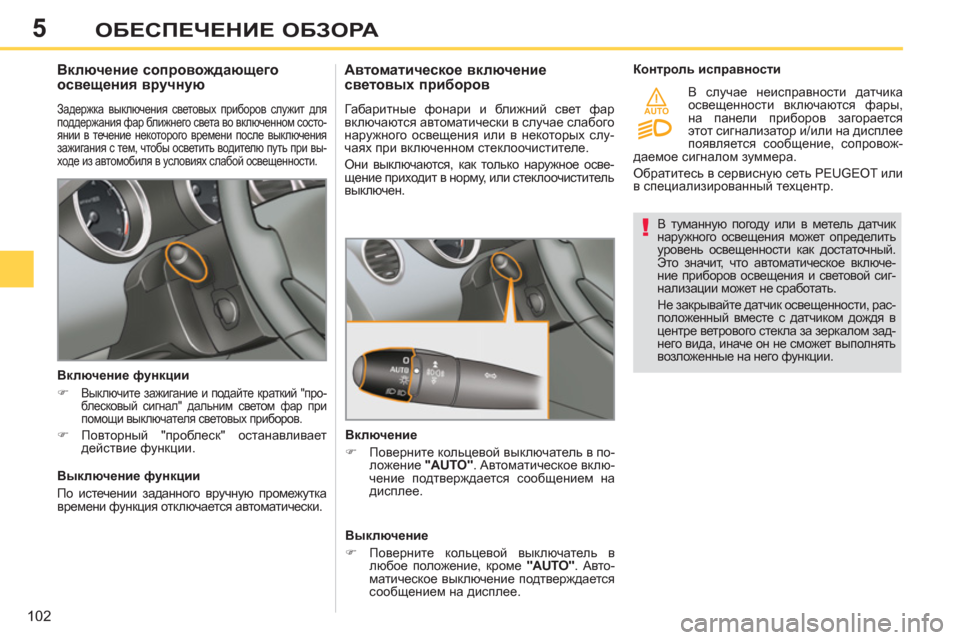

В туманную погоду или в метель датчик
наружного освещения может определить
уровень освещенности как достаточный.
Это значит, что автоматическое включе-
ние приборов освещения и световой сиг-
нализации может не сработать.
Не закрывайте датчик освещенности, рас-
положенный вместе с датчиком дождя в
центре ветрового стекла за зеркалом зад-
него вида, иначе
он не сможет выполнять
возложенные на него функции.
Контроль исправности
В случае неисправности датчика
освещенности включаются фары,
на панели приборов загорается
этот сигнализатор и/или на дисплее
появляется сообщение, сопровож-
даемое сигналом зуммера.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Включение сопровождающего
освещения вручную
Задержка выключения световых приборов служит для
поддержания фар ближнего света во включенном состо-
янии в течение некоторого времени после выключения
зажигания с тем, чтобы осветить водителю путь при вы-
ходе из автомобиля в условиях слабой освещенности.
Включение функции
)
Выключите зажигание и подайте краткий "про-
блесковый сигнал" дальним светом фар при
помощи выключателя световых приборов.
)
Повторный "проблеск" останавливает
действие функции.
Выключение функции
По истечении заданного вручную промежутка
времени функция отключается автоматически.
Автоматическое включение
световых приборов
Габаритные фонари и ближний свет фар
включаются автоматически в случае слабого
наружного освещения или в некоторых слу-
чаях при включенном стеклоочистителе.
Они выключаются, как только наружное осве-
щение приходит в норму, или стеклоочиститель
выключен.
Включение
)
Поверните кольцевой выключатель в по-
ложение "AUTO"
. Автоматическое вклю-
чение подтверждается сообщением на
дисплее.
Выключение
)
Поверните кольцевой выключатель в
любое положение, кроме "AUTO"
. Авто-
матическое выключение подтверждается
сообщением на дисплее.
Page 105 of 382
5
103
ОБЕСПЕЧЕНИЕ ОБЗОРА

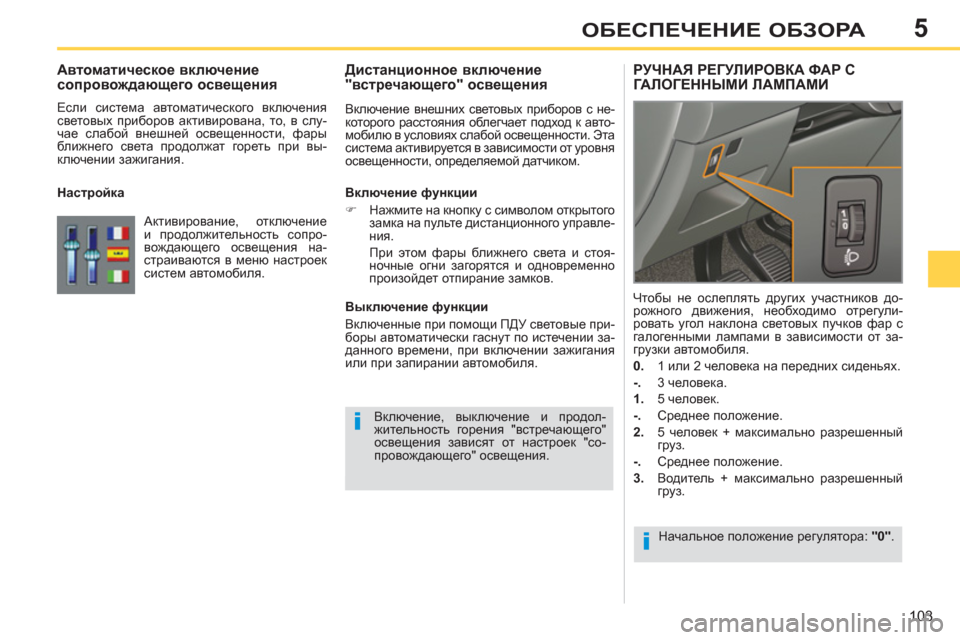

Дистанционное включение
"встречающего" освещения
Включение внешних световых приборов с не-
которого расстояния облегчает подход к авто-
мобилю в условиях слабой освещенности. Эта
система активируется в зависимости от уровня
освещенности, определяемой датчиком.
Включение функции
)
Нажмите на кнопку с символом открытого
замка на пульте дистанционного управле-
ния.
При этом фары ближнего света и
стоя-
ночные огни загорятся и одновременно
произойдет отпирание замков.
Выключение функции
Включенные при помощи ПДУ световые при-
боры автоматически гаснут по истечении за-
данного времени, при включении зажигания
или при запирании автомобиля.
РУЧНАЯ РЕГУЛИРОВКА ФАР С
ГАЛОГЕННЫМИ ЛАМПАМИ
Начальное положение регулятора: "0"
.
Чтобы не ослеплять других участников до-
рожного движения, необходимо отрегули-
ровать угол наклона световых пучков фар с
галогенными лампами в зависимости от за-
грузки автомобиля.
0.
1 или 2 человека на передних сиденьях.
-.
3 человека.
1.
5 человек.
-.
Среднее положение.
2.
5 человек + максимально разрешенный
груз.
-.
Среднее положение.
3.
Водитель + максимально разрешенный
груз.
Включение, выключение и продол-
жительность горения "встречающего"
освещения зависят от настроек "со-
провождающего" освещения.
Автоматическое включение
сопровождающего освещения
Если система автоматического включения
световых приборов активирована, то, в слу-
чае слабой внешней освещенности, фары
ближнего света продолжат гореть при вы-
ключении зажигания.
Настройка
Активирование, отключение
и продолжительность сопро-
вождающего освещения на-
страиваются в меню настроек
систем автомобиля.
Page 106 of 382
5ОБЕСПЕЧЕНИЕ ОБЗОРА

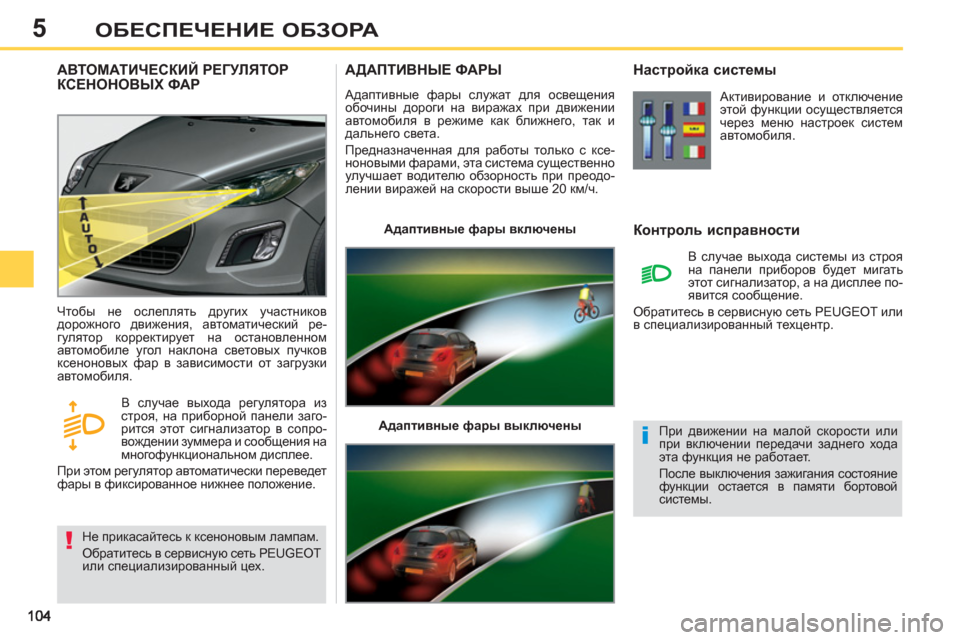

АДАПТИВНЫЕ ФАРЫ
Адаптивные фары служат для освещения
обочины дороги на виражах при движении
автомобиля в режиме как ближнего, так и
дальнего света.
Предназначенная для работы только с ксе-
ноновыми фарами, эта система существенно
улучшает водителю обзорность при преодо-
лении виражей на скорости выше 20 км/ч.
Адаптивные фары включены
Адаптивные фары выключены
Настройка системы
Контроль исправности
Активирование и отключение
этой функции осуществляется
через меню настроек систем
автомобиля.
В случае выхода системы из строя
на панели приборов будет мигать
этот сигнализатор, а на дисплее по-
явится сообщение.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР
КСЕНОНОВЫХ ФАР
Не прикасайтесь к ксеноновым лампам.
Обратитесь в сервисную сеть PEUGEOT
или специализированный цех. Чтобы не ослеплять других участников
дорожного движения, автоматический ре-
гулятор корректирует на остановленном
автомобиле угол наклона световых пучков
ксеноновых фар в зависимости от загрузки
автомобиля.
В случае выхода регулятора из
строя, на приборной панели заго-
рится этот
сигнализатор в сопро-
вождении зуммера и сообщения на
многофункциональном дисплее.
При этом регулятор автоматически переведет
фары в фиксированное нижнее положение. При движении на малой скорости или
при включении передачи заднего хода
эта функция не работает.
После выключения зажигания состояние
функции остается в памяти бортовой
системы.
Page 107 of 382
5
105
ОБЕСПЕЧЕНИЕ ОБЗОРА

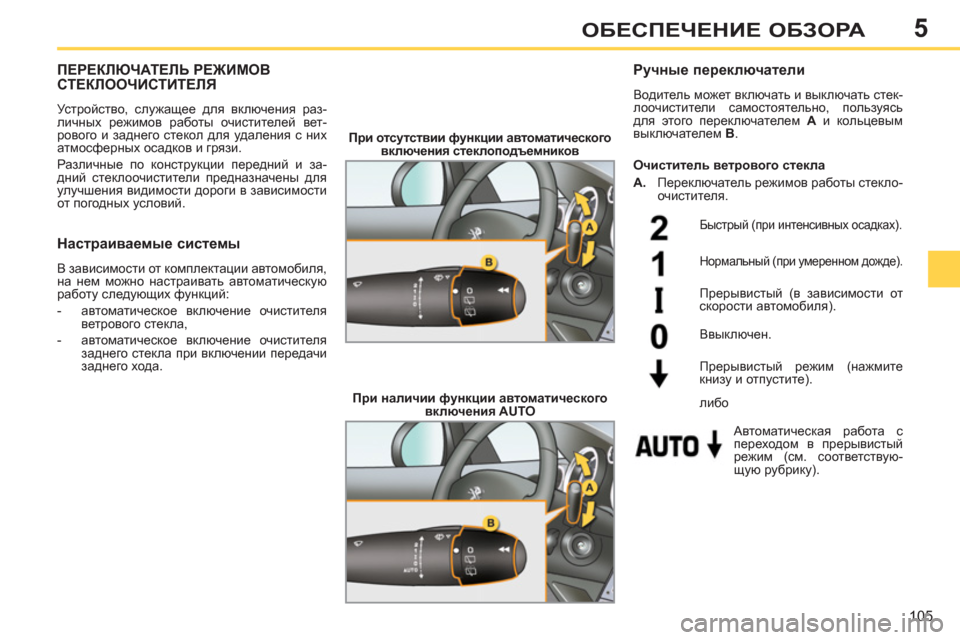

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
СТЕКЛООЧИСТИТЕЛЯ
Устройство, служащее для включения раз-
личных режимов работы очистителей вет-
рового и заднего стекол для удаления с них
атмосферных осадков и грязи.
Различные по конструкции передний и за-
дний стеклоочистители предназначены для
улучшения видимости дороги в зависимости
от погодных условий.
Ручные переключатели
Водитель может включать и выключать стек-
лоочистители самостоятельно, пользуясь
для этого переключателем A
и кольцевым
выключателем B
.
При отсутствии функции автоматического
включения стеклоподъемников
При наличии функции автоматического
включения AUTO
Быстрый (при интенсивных осадках).
Нормальный (при умеренном дожде).
Прерывистый (в зависимости от
скорости автомобиля).
Автоматическая работа с
переходом в прерывистый
режим (см. соответствую-
щую рубрику).
Ввыключен.
Прерывистый режим (нажмите
книзу и отпустите).
Настраиваемые системы
В зависимости от комплектации автомобиля,
на нем можно настраивать автоматическую
работу следующих функций:
- автоматическое включение очистителя
ветрового стекла,
- автоматическое включение очистителя
заднего стекла при включении передачи
заднего хода.
Очиститель ветрового стекла
A.
Переключатель режимов работы стекло-
очистителя.
либо
Page 108 of 382
5
106
ОБЕСПЕЧЕНИЕ ОБЗОРА

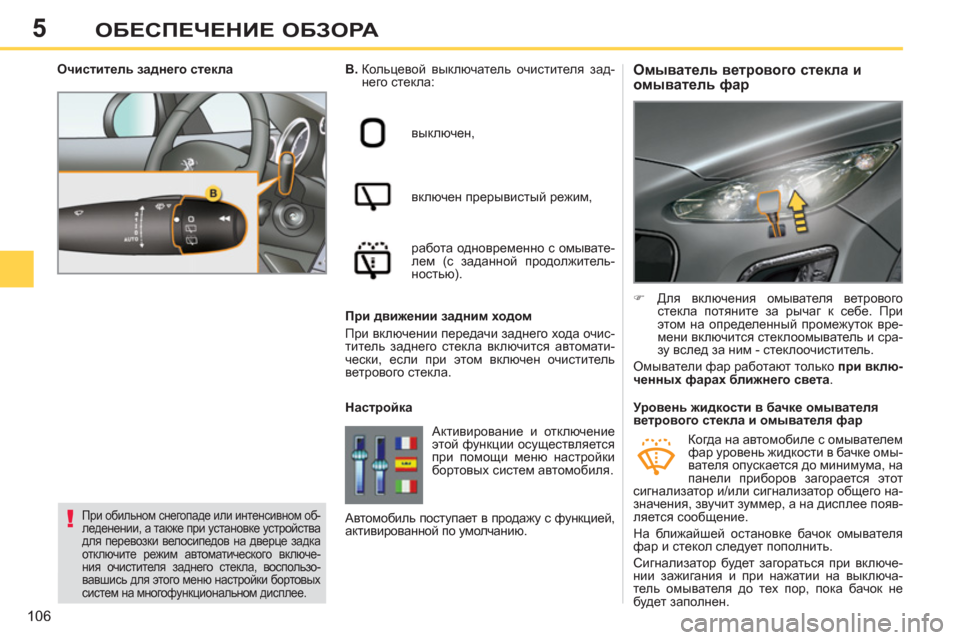

Омыватель ветрового стекла и
омыватель фар
B.
Кольцевой выключатель очистителя зад-
него стекла:
выключен,
включен прерывистый режим,
работа одновременно с омывате-
лем (с заданной продолжитель-
ностью).
Настройка
)
Для включения омывателя ветрового
стекла потяните за рычаг к себе. При
этом на определенный промежуток вре-
мени включится стеклоомыватель и сра-
зу вслед за ним - стеклоочиститель
.
Омыватели фар работают только при вклю-
ченных фарах ближнего света
.
Очиститель заднего стекла
При обильном снегопаде или интенсивном об-леденении, а также при установке устройства
для перевозки велосипедов на дверце задка
отключите режим автоматического включе-
ния очистителя заднего стекла, воспользо-
вавшись для этого меню настройки бортовых
систем на многофункциональном дисплее.
Уровень жидкости в бачке омывателя
ветрового стекла и омывателя фар
Активирование и отключение
этой функции осуществляется
при помощи меню настройки
бортовых систем автомобиля.
При движении задним ходом
При включении передачи заднего хода очис-
титель заднего стекла включится автомати-
чески, если при этом включен очиститель
ветрового стекла.
Автомобиль поступает
в продажу с функцией,
активированной по умолчанию.
Когда на автомобиле с омывателем
фар уровень жидкости в бачке омы-
вателя опускается до минимума, на
панели приборов загорается этот
сигнализатор и/или сигнализатор общего на-
значения, звучит зуммер, а на дисплее появ-
ляется сообщение.
На ближайшей остановке бачок омывателя
фар и
стекол следует пополнить.
Сигнализатор будет загораться при включе-
нии зажигания и при нажатии на выключа-
тель омывателя до тех пор, пока бачок не
будет заполнен.
Page 109 of 382
5
107
ОБЕСПЕЧЕНИЕ ОБЗОРА

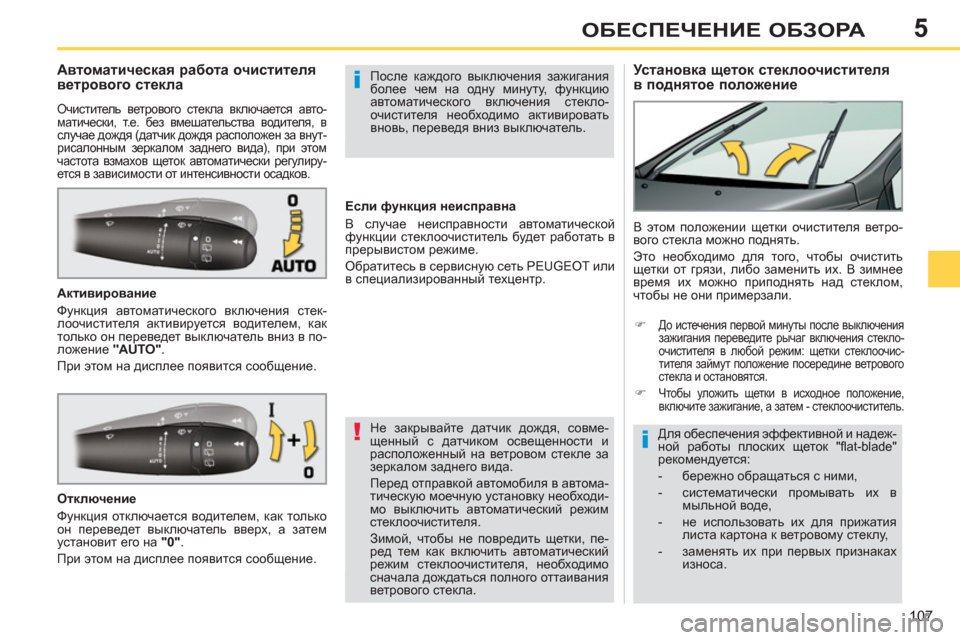

Установка щеток стеклоочистителя
в поднятое положение
Автоматическая работа очистителя
ветрового стекла
Очиститель ветрового стекла включается авто-
матически, т.е. без вмешательства водителя, в
случае дождя (датчик дождя расположен за внут-
рисалонным зеркалом заднего вида), при этом
частота взмахов щеток автоматически регулиру-
ется в зависимости от интенсивности осадков.
Активирование
Функция автоматического включения стек-
лоочистителя активируется водителем, как
только он переведет выключатель вниз в по-
ложение "AUTO"
.
При этом на дисплее появится сообщение. В этом положении щетки очистителя ветро-
вого стекла можно поднять.
Это необходимо для того, чтобы очистить
щетки от грязи, либо заменить их. В зимнее время их можно приподнять над стеклом,
чтобы не они примерзали.
Не закрывайте датчик дождя, совме-
щенный с датчиком освещенности и
расположенный на ветровом стекле за
зеркалом заднего вида.
Перед отправкой автомобиля в автома-
тическую моечную установку необходи-
мо выключить автоматический режим
стеклоочистителя.
Зимой, чтобы не повредить щетки, пе-
ред
тем как включить автоматический
режим стеклоочистителя, необходимо
сначала дождаться полного оттаивания
ветрового стекла.
После каждого выключения зажигания
более чем на одну минуту, функцию
автоматического включения стекло-
очистителя необходимо активировать
вновь, переведя вниз выключатель.
Отключение
Функция отключается водителем, как только
он переведет выключатель вверх, а затем
установит его на "0"
.
При этом на дисплее появится сообщение.
Если функция неисправна
В случае неисправности автоматической
функции стеклоочиститель будет работать в
прерывистом режиме.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Для обеспечения эффективной и надеж-
ной работы плоских щеток "fl at-blade"
рекомендуется:
- бережно обращаться с ними,
- систематически
промывать их в
мыльной воде,
- не использовать их для прижатия
листа картона к ветровому стеклу,
- заменять их при первых признаках
износа.
)
До истечения первой минуты после выключения
зажигания переведите рычаг включения стекло-
очистителя в любой режим: щетки стеклоочис-
тителя займут положение посередине ветрового
стекла и остановятся.
)
Чтобы уложить щетки в исходное положение,
включите зажигание, а затем - стеклоочиститель.
Page 110 of 382
5
108
ОБЕСПЕЧЕНИЕ ОБЗОРА

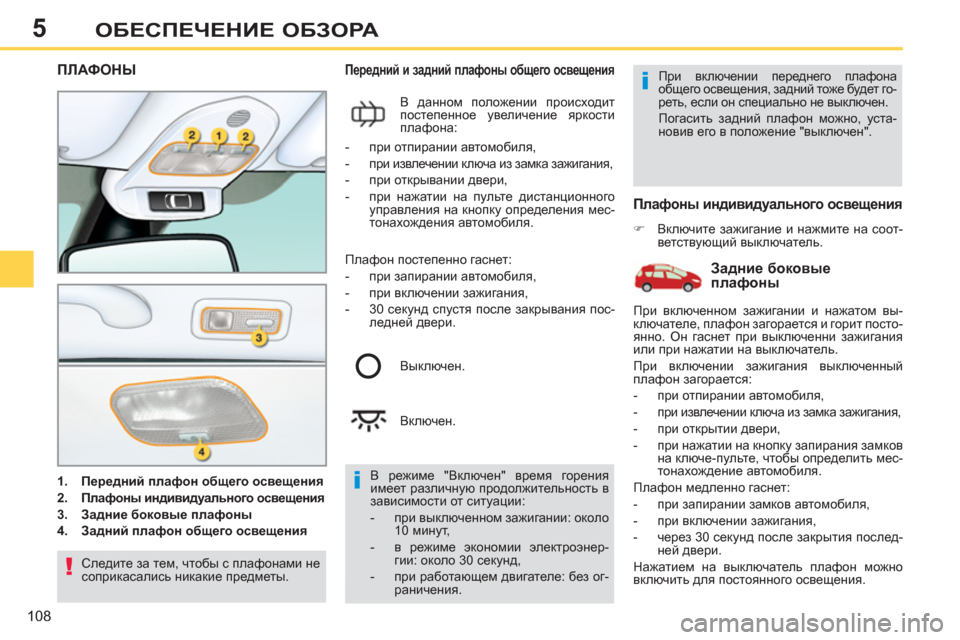

ПЛАФОНЫ
1.
Передний плафон общего освещения
2.
Плафоны индивидуального освещения
3.
Задние боковые плафоны
4.
Задний плафон общего освещения
Передний и задний плафоны общего освещения
В данном положении происходит
постепенное увеличение яркости
плафона:
Плафоны индивидуального освещения
)
Включите зажигание и нажмите на соот-
ветствующий выключатель.
В режиме "Включен" время горения
имеет различную продолжительность в
зависимости от ситуации:
- при выключенном зажигании: около
10 минут,
- в режиме экономии электроэнер-
гии: около 30 секунд,
- при работающем двигателе: без ог-
раничения.
- при отпирании автомобиля,
- при извлечении ключа из замка зажигания,
- при открывании двери,
- при нажатии на пульте дистанционного
управления на кнопку определения мес-
тонахождения автомобиля.
Выключен.
Включен. При включении переднего плафона
общего освещения, задний тоже будет го-
реть, если он специально не выключен.
Погасить задний плафон можно, уста
-
новив его в положение "выключен".
Задние боковые
плафоны
Плафон постепенно гаснет:
- при запирании автомобиля,
- при включении зажигания,
- 30 секунд спустя после закрывания пос-
ледней двери.
Следите за тем, чтобы с плафонами не
соприкасались никакие предметы. При включенном зажигании и нажатом вы-
ключателе, плафон загорается и горит посто-
янно. Он гаснет при выключенни зажигания
или
при нажатии на выключатель.
При включении зажигания выключенный
плафон загорается:
- при отпирании автомобиля,
- при извлечении ключа из замка зажигания,
- при открытии двери,
- при нажатии на кнопку запирания замков
на ключе-пульте, чтобы определить мес-
тонахождение автомобиля.
Плафон медленно гаснет:
- при запирании
замков автомобиля,
- при включении зажигания,
- через 30 секунд после закрытия послед-
ней двери.
Нажатием на выключатель плафон можно
включить для постоянного освещения.
