Peugeot 308 SW BL 2012.5 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Size: 18.84 MB

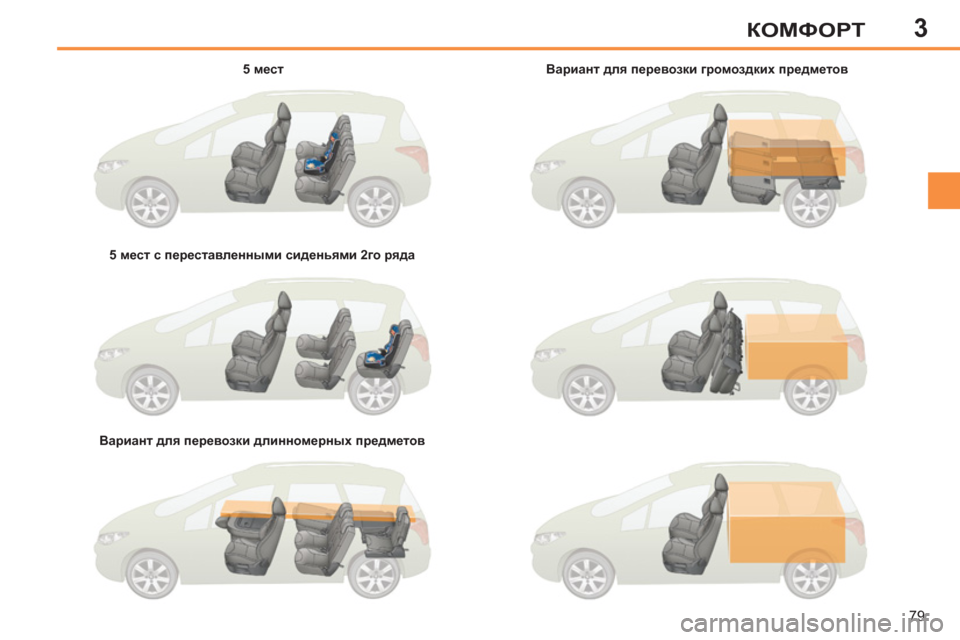

Page 81 of 382
3
79
КОМФОРТ
5 мест
5 мест с переставленными сиденьями 2го ряда
Вариант для перевозки длинномерных предметов
Вариант для перевозки громоздких предметов

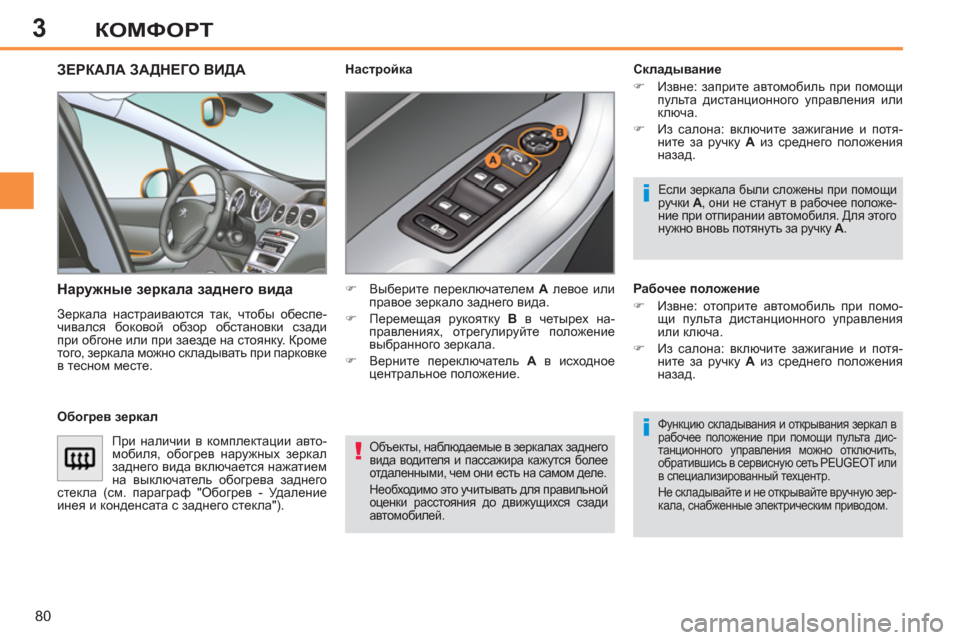

Page 82 of 382
3
80
КОМФОРТ
Объекты, наблюдаемые в зеркалах заднего
вида водителя и пассажира кажутся более
отдаленными, чем они есть на самом деле.
Необходимо это учитывать для правильной
оценки расстояния до движущихся сзади
автомобилей.
ЗЕРКАЛА ЗАДНЕГО ВИДА
Наружные зеркала заднего вида
Зеркала настраиваются так, чтобы обеспе-
чивался боковой обзор обстановки сзади
при обгоне или при заезде на стоянку. Кроме
того, зеркала можно складывать при парковке
в тесном месте.
Складывание
)
Извне: заприте автомобиль при помощи
пульта дистанционного управления или
ключа.
)
Из салона: включите зажигание и потя-
ните за ручку
A
из среднего положения
назад.
Функцию складывания и открывания зеркал в
рабочее положение при помощи пульта дис-
танционного управления можно отключить,
обратившись в сервисную сеть PEUGEOT или
в специализированный техцентр.
Не складывайте и не открывайте вручную зер-
кала, снабженные электрическим приводом.
Настройка
Рабочее положение
)
Извне: отоприте автомобиль при помо-
щи пульта дистанционного управления
или ключа.
)
Из салона: включите зажигание и потя-
ните за ручку A
из среднего положения
назад.
Если зеркала были сложены при помощи
ручки A
, они не станут в рабочее положе-
ние при отпирании автомобиля. Для этого
нужно вновь потянуть за ручку A
.
)
Выберите переключателем А
левое или
правое зеркало заднего вида.
)
Перемещая рукоятку В
в четырех на-
правлениях, отрегулируйте положение
выбранного зеркала.
)
Верните переключатель А
в исходное
центральное положение.
Обогрев зеркал
При наличии в комплектации авто-
мобиля, обогрев наружных зеркал
заднего вида включается нажатием
на выключатель обогрева
заднего
стекла (см. параграф "Обогрев - Удаление
инея и конденсата с заднего стекла").

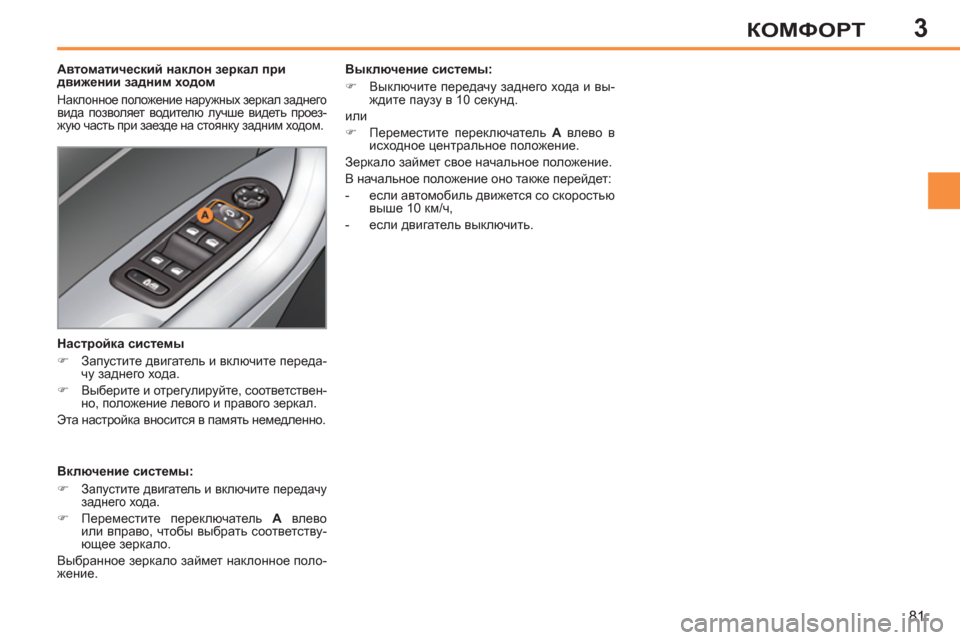

Page 83 of 382
3
81
КОМФОРТ
Автоматический наклон зеркал при
движении задним ходом
Наклонное положение наружных зеркал заднего
вида позволяет водителю лучше видеть проез-
жую часть при заезде на стоянку задним ходом.
Включение системы:
)
Запустите двигатель и включите передачу
заднего хода.
)
Переместите переключатель А
влево
или вправо, чтобы выбрать соответству-
ющее зеркало.
Выбранное зеркало займет наклонное поло-
жение.
Настройка системы
)
Запустите двигатель и включите переда-
чу заднего хода.
)
Выберите и отрегулируйте, соответствен-
но, положение левого и правого зеркал.
Эта настройка вносится в память немедленно.
Выключение системы:
)
Выключите передачу заднего хода и вы-
ждите паузу в 10 секунд.
или
)
Переместите переключатель А
влево в
исходное центральное положение.
Зеркало займет свое начальное положение.
В начальное положение оно также перейдет:
- если автомобиль движется со скоростью
выше 10 км/ч,
- если двигатель
выключить.
Page 84 of 382
3
82
КОМФОРТ
РЕГУЛИРОВКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА
)
На неподвижном автомобиле
подни-
мите рычаг блокировки, чтобы освобо-
дить рулевое колесо.
)
Установите рулевое колесо в удобное
для Вас положение по высоте и вылету.
)
Опустите рычаг блокировки для фикса-
ции рулевого колеса в этом положении.
В целях безопасности производите ре-
гулировку только на неподвижном авто-
мобиле
.
Зеркало заднего вида с автоматической
регулировкой "день"/"ночь"
Чтобы обеспечить оптимальную види-
мость при маневрировании автомоби-
ля, поверхность зеркала автоматически
осветляется при включении передачи
заднего хода.
В автомобиле имеется датчик, определяю-
щий уровень освещенности в задней части
автомобиля, благодаря которому в нутриса-
лонное зеркало заднего вида обеспечивает
автоматический плавный переход от дневно-
го к ночному режиму работы.
Настройка
)
Отрегулируйте зеркало так, чтобы обеспечить оп-
тимальную видимость в дневном режиме обзора.
В целях безопасности отрегулируйте
зеркала так, чтобы сократить "мертвые
зоны".
Зеркало с ручной регулировкой режима "день/ночь"
Положение "день" / "ночь"
)
Потяните за рычажок, чтобы перевести
зеркало в антибликовый режим "ночь".
)
Нажмите на рычажок, чтобы перевести
зеркало в нормальный режим "день".
Салонное зеркало заднего вида
Это зеркало служит для обзора обстановки
сзади по центру.
Зеркало обладает способностью затемнять-
ся при попадании на него прямых лучей
света: это позволяет водителю избежать ос-
лепления фарами идущего сзади автомоби-
ля, лучами солнца и т.п.
Page 85 of 382
4
83
ДВЕРИ, ОКНА, КРЫШКИ
КЛЮЧ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ
Так ая система позволяет отпирать и запи-
рать автомобиль, вставив ключ в замок, либо
с некоторого расстояния. С помощью такого
ключа можно определять местонахождение
автомобиля, запускать двигатель а также
включать противоугонную защиту.
Раскрывание ключа
)
Нажмите на кнопку, чтобы раскрыть
ключ.
Отпирание автомобиля
)
Нажмите на символ открытого
замка, чтобы отпереть авто-
мобиль.
Отпирание замков при помощи ключа
)
Поверните ключ влево в замке двери во-
дителя, чтобы отпереть автомобиль.
Отпирание замков при помощи пульта
дистанционного управления
Если какая-либо дверь или багажник
закрыты неплотно, центральный замок
не сработает.
При
случайном отпирании запертого
автомобиля его замки вновь запрутся
автоматически через 30 секунд, если
после отпирания замков ни одна дверь
не будет открыта.
Запирание при помощи ключа без
суперблокировки
)
Поверните ключ вправо в замке двери
водителя, чтобы запереть автомобиль.
Складывание и открывание наружных
зеркал пультом дистанционного управ-
ления можно отключить
, обратившись в
сервисную сеть PEUGEOT или в специ-
ализированный техцентр.
Запирание автомобиля
)
Кратко нажмите на кнопку с
символом закрытого замка,
чтобы запереть автомобиль.
либо
)
Длительно нажмите на символ закрыто-
го замка, чтобы запереть автомобиль и
закрыть окна (наличие этой функции за-
висит от комплектации автомобиля).
Запирание при помощи ПДУ без
суперблокировки Запирание замков автоматически подтверж-
дается загоранием фонарей
указателей по-
воротов примерно на две секунды.
Одновременно, в зависимости от комплекта-
ции автомобиля, зеркала заднего вида скла-
дываются.
Отпирание замков автоматически подтверж-
дается быстрым миганием фонарей указате-
лей поворотов в течение около двух секунд.
Одновременно, в зависимости от комплекта-
ции автомобиля, разворачиваются в рабочее
положение зеркала заднего вида
.
Page 86 of 382
4
84
ДВЕРИ, ОКНА, КРЫШКИ
Суперблокировка не позволяет откры-
вать двери ни из салона, ни снаружи.
При этом блокируется и работа кнопки
центрального замка.
По этой причине нельзя никого ос-
тавлять в салоне автомобиля, замки
которого находятся в режиме супербло-
кировки.
Запирание замков с суперблокировкой
при помощи ПДУ
Запирание замков с суперблокировкой при помощи ключа
)
Кратко нажмите на кнопку с
символом закрытого замка,
чтобы запереть все замки ав-
томобиля.
Суперблокировка замков автоматически
подтверждается загоранием фонарей указа-
телей поворотов примерно на две секунды.
Одновременно, в зависимости от комплекта-
ции автомобиля, зеркала заднего вида скла-
дываются.
)
Поверните ключ вправо в замке двери
водителя, чтобы
запереть автомобиль.
)
До истечения пяти секунд еще раз повер-
ните ключ вправо, чтобы осуществить
суперблокировку замков автомобиля.
Складывание ключа
)
Нажмите на эту кнопку и сложите ключ.
Если при складывании ключа не нажать на
кнопку, механизм может сломаться.
Поиск автомобиля на стоянке
Данная функция служит для облегчения нахож-
дения своего автомобиля на стоянке с некото-
рого расстояния, особенно при слабом свете.
При этом автомобиль должен быть замкнут.
Электронная блокировка запуска
двигателя
В корпус ключа встроена интегральная
микросхема с индивидуальным кодом. При
включении зажигания он распознается про-
тивоугонной системой и запуск двигателя
становится
возможным.
Сразу после выключения зажигания система
электронной блокировки запирает электрон-
ный бл ок управления двигателем, исключая
его несанкционированный запуск.
Противоугонная защита
В случае неисправности системы
загорится этот сигнализатор, за-
звучит зуммер, а на дисплее поя-
вится сообщение.
При этом запуск двигателя окажется невоз-
можным. Срочно обратитесь в сервисную
сеть PEUGEOT.
Бережно храните бирку, приложенную к клю-
чам, которые Вы получаете при покупке ав-
томобиля.
либо
)
Продолжительно нажмите на кнопку с симво-
лом закрытого замка, чтобы запереть все за-
мки автомобиля и закрыть окна (при наличии
этой функции в комплектации автомобиля).
)
До истечения пяти секунд еще раз кратко
нажмите на кнопку с символом закрытого
замка, чтобы включить суперблокировку.
)
Нажмите на кнопку с изображе-
нием закрытого замка на пульте
дистанционного управления.
При этом загорятся плафоны, а фонари ука-
зателей поворотов будут мигать в течение
нескольких секунд.
Page 87 of 382
4
85
ДВЕРИ, ОКНА, КРЫШКИ
Запуск двигателя
)
Вставьте ключ в замок зажигания.
Система распознает код запуска двига-
теля.
)
Поверните ключ до упора в сторону па-
нели приборов в положение 3 (Запуск)
.
)
Как только двигатель запустится, отпус-
тите ключ.
Выключение двигателя
)
Остановите автомобиль.
)
Поверните ключ до упора к себе в поло-
жение 1 (Stop)
.
)
Выньте ключ из замка зажигания.
Если пульт дистанционного управления не работает
После отключения аккумуляторной батареи, за-
мены элемента питания в пульте или в случае
сбоев в его работе становится невозможным от-
крыть, закрыть или локализовать автомобиль.
)
На первых порах Вы можете воспользо-
ваться ключом для отпирания и запира-
ния замков на автомобиле.
)
Далее необходимо провести инициализа-
цию пульта дистанционного
управления.
Если проблема не устранится, срочно обра-
титесь в сервисную сеть PEUGEOT.
Замена элемента питания
Артикул элемента питания: CR1620 / 3 вольта.
Инициализация
)
Выключите зажигание.
)
Поверните ключ в положение 2
.
)
Сразу нажмите на несколько секунд на
кнопку запирания замков.
)
Выключите зажигание и выньте ключ из
замка
зажигания.
Пульт дистанционного управления вновь го-
тов к работе. Об истощенном элементе питания
Вас известят этот сигнализатор,
сигнал зуммера и сообщение на
многофункциональном дисплее.
Сигнализатор забытого ключа
При открывании двери водителя по-
является уведомляющее сообщение
и звучит зуммер, чтобы напомнить о
ключе, оставленном в замке зажигания
в положении
1 (Stop)
.
Если Вы оставили ключ в замке зажига-
ния в положении 2 (Контакт)
, через один
час оно отключится автоматически.
Чтобы вновь включить зажигание,
нужно повернуть ключ в положение 1
(Stop)
, а затем - обратно в положение
2 (Контакт)
.
)
Раскройте корпус пульта, вставив моне-
ту в паз.
)
Выньте
старую батарейку из гнезда.
)
Вставьте новый элемент питания в гнез-
до с соблюдением прежней полярности.
)
Закройте корпус пульта.
)
Проведите инициализацию пульта.
Тяжелый предмет (брелок...), подве-
шенный на ключ, находящийся в замке
зажигания может привести к поломке
механизма.
Page 88 of 382
4
86
ДВЕРИ, ОКНА, КРЫШКИ
Если ключи потеряны
Обратитесь в сервисную сеть PEUGEOT, захватив с собой технический паспорт автомобиля,
документ, удостоверяющий Вашу личность и, по возможности, бирку с кодом ключей.
Сотрудник сети PEUGEOT сможет отыскать код ключа и транспондера и закажет для
Вас новый.
Не выбрасывайте отслужившие эле-
менты питания ключа-пульта, так как в
них содержатся вещества, загрязняю-щие окружающую среду.
Их следует сдавать на специализиро-
ванные пункты сбора таких отходов.
Пульт дистанционного управления
Пульт дистанционного управления представляет собой весьма восприимчивый высокочастот-
ный передатчик, поэтому следует избегать случайных нажатий на кнопки пульта, когда он нахо-
дится в Вашем кармане - это может привести к произвольному отпиранию замков, которого Вы
можете не заметить.
Запрещается бесцельно "теребить" кнопки пульта дистанционного управления, находясь вдали
от автомобиля. Это может
сбить все настройки пульта и его придется вновь инициализировать.
Пока ключ с пультом находится в замке зажигания, пульт не работает, даже при выключенном
зажигании (не считая режима инициализации).
Запирание замков
Включенная при вождении блокировка дверных замков может осложнить спасателям
доступ в автомобиль в случае необходимости.
Но в случае сильного столкновения в ДТП, повлекшего срабатывание подушек безопас-
ности, блокировка дверей автоматически отключается.
По соображениям безопасности (если в автомобиле остаются дети), вынимайте ключ из
замка зажигания, даже если Вы отлучаетесь на короткое
время.
Противоугонная защита
Запрещается вносить какие-либо изменения в электронную противоугонную систему
автомобиля, так как это может вывести ее из строя.
При покупке подержанного автомобиля
Проверьте синхронизацию всех имеющихся у вас ключей к автомобилю в сервисной
сети PEUGEOT чтобы убедиться, Ваши ключи - единственные, с которыми можно войти
в автомобиль и запустить его двигатель.
Page 89 of 382
4
87
ДВЕРИ, ОКНА, КРЫШКИ
ОХРАННАЯ СИГНАЛИЗАЦИЯ
Система охранной сигнализации срабаты-
вает при попытке хищения или взлома. Она
контролирует периметр и пространство са-
лона автомобиля.
Постановка автомобиля на полную
охрану
Все работы с системой охранной сиг-
нализации следует осуществлять в
сервисной сети PEUGEOT или в специ-
ализированном техцентре.
Активирование системы
)
Выключите зажигание и выйдите из ав-
томобиля.
)
Нажмите на кнопку запирания замков на
пульте дистанционного управления.
Система активирована, при этом контроль-
ная лампа кнопки будет ежесекундно ми
-
гать.
Контроль периметра салона активируется
спустя 5 секунд после нажатия на кнопку за-
пирания замков на пульте, а контроль про-
странства салона - через 45 секунд.
- Контроль периметра
Система срабатывает при открывании авто-
мобиля.
При попытке несанкционированного откры-
тия двери, багажника или капота включается
сирена.
- Контроль пространства салона
Система
срабатывает в случае нарушения
объемного пространства в салоне.
В случае разбивания стекла, проникания в
салон или при каких-либо перемещениях по
нему включается сирена.
Самозащита системы
Система наделена функцией самозащиты от
попыток вывести ее компоненты из строя.
Сигнализация срабатывает при любой по-
пытке отключить или вывести из строя
ак-
кумуляторную батарею, повредить бл ок
управления или проводку сирены.
Выключение системы
)
Нажмите на кнопку отпирания замков на
пульте дистанционного управления.
При этом охранная система отключается, а
лампа кнопки гаснет.
Если какой-либо из открывающихся
элементов кузова (дверь, багажник
и т.п.) неплотно закрыт, запирания
замков не
происходит, но контроль
периметра станет активным спустя
45 секунд одновременно с контролем
пространства салона.
Page 90 of 382
4
88
ДВЕРИ, ОКНА, КРЫШКИ
Срабатывание системы
Система остается активной вплоть до
одиннадцатого срабатывания подряд.
Если при отпирании автомобиля пуль-
том ДУ контрольная лампа кнопки
мигает с ускоренной частотой, значит
охранная сигнализация сработала в
Ваше отсутствие. При включении зажи-
гания мигание мгновенно прекратится.
Если пульт дистанционного
управления неисправен
Чтобы снять автомобиль с охранной сигна-
лизации:
)
Поворотом ключа в двери водителя за-
кройте автомобиль с блокировкой или
суперблокировкой замков.
Блокировка автомобиля без постановки
на охранную сигнализацию
Если, при включении зажигания, контроль-
ная лампа кнопки постоянно горит и не гас-
нет, значит система неисправна.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
При срабатывании охранной сигнализации
раздается звук сирены, а указатели поворо-
тов мигают в течение 30 секунд.
)
Отоприте автомобиль поворотом ключа
в дверном замке со
стороны водителя.
)
Откройте дверь, при этом зазвучит сирена.
)
Включите зажигание и сирена отключит-
ся. Контрольная лампа кнопки погаснет.
Контроль исправности
Автоматическое активирование системы
*
Эту процедуру следует проделывать,
выключив зажигание, каждый раз, ког-
да Вам нужно отключить контроль про-
странства салона и положения кузова.
Отключение контроля пространства
салона
)
Выключите зажигание.
)
Не позднее, чем до истечения 10 секунд,
нажмите на кнопку, при этом контроль-
ная лампа должна загореться и гореть
постоянно.
)
Выйдите из автомобиля.
)
Немедленно нажмите на кнопку запи-
рания замков на пульте дистанционного
управления.
Активной остается только функция контро-
ля периметра автомобиля, при этом лампа
кнопки ежесекундно мигает.
Включение только функции
контроля периметра автомобиля
Чтобы сигнализация случайно не сработала,
необходимо отключить контроль пространс-
тва салона, если:
- в автомобиле оставлено животное,
-
автомобиль оставлен с приоткрытым окном,
- автомобиль отправляется на мойку.
Включение контроля пространства
салона
)
Нажмите на кнопку отпирания замков на
пульте дистанционного управления, чтобы
отключить контроль периметра кузова.
)
Нажмите на кнопку запирания замков на
пульте дистанционного управления, что-
бы активировать всю систему охраны.
При этом лампа кнопки вновь будет ежесе-
кундно мигать.
*
В зависимости от страны поставки автомобиля.
Две минуты спустя после закрытия последней
двери или багажника система охранной сигна-
лизации сама приходит в активное состояние.
)
Во избежание случайного срабатывания
системы, перед тем, как войти в авто-
мобиль, нажмите на кнопку отпирания
замков на пульте дистанционного управ-
ления.
