Peugeot 308 SW BL 2012.5 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Size: 18.84 MB
Page 31 of 382
1
29
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Загорание уведомляющего сигнализатора
всегда сопровождается дополнительным
сообщением, чтобы облегчить определе-
ние характера неисправности.
В случае каких-либо затруднений обра-
титесь в сервисную сеть PEUGEOT или в
специализированный техцентр.

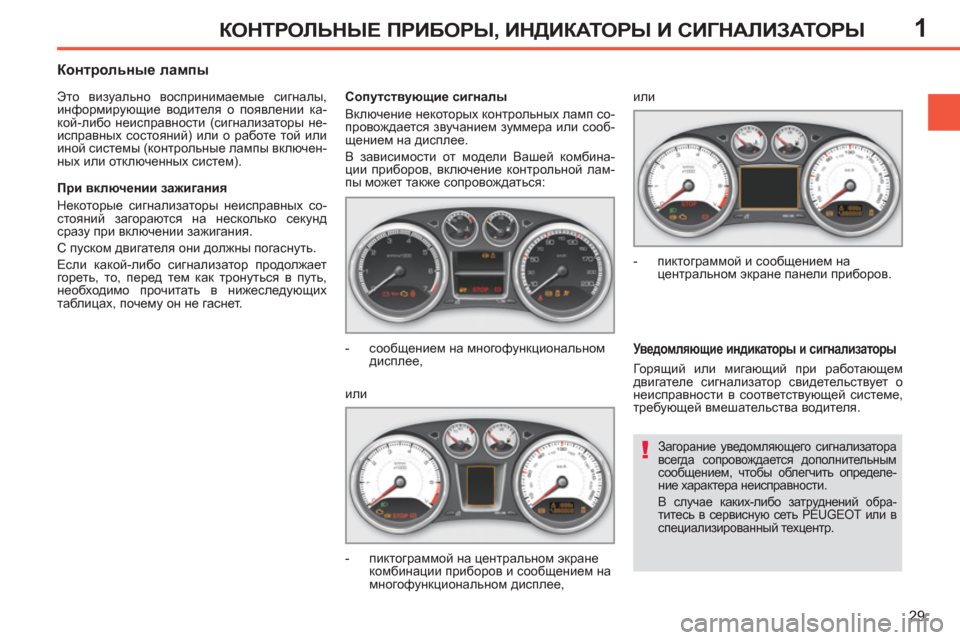

Контрольные лампы
Это визуально воспринимаемые сигналы,
информирующие водителя о появлении ка-
кой-либо неисправности (сигнализаторы не-
исправных состояний) или о работе той или
иной системы (контрольные лампы включен-
ных или отключенных систем).
Сопутствующие сигналы
Включение некоторых контрольных ламп со-
провождается звучанием зуммера или сооб-
щением на дисплее.
В зависимости от модели
Вашей комбина-
ции приборов, включение контрольной лам-
пы может также сопровождаться:
Уведомляющие индикаторы и сигнализаторы
При включении зажигания
Некоторые сигнализаторы неисправных со-
стояний загораются на несколько секунд
сразу при включении зажигания.
С пуском двигателя они должны погаснуть.
Если какой-либо сигнализатор продолжает
гореть, то, перед тем как тронуться в путь,
необходимо прочитать в нижеследующих
таблицах, почему он не гаснет.
- сообщением на многофункциональном
дисплее,
или
- пиктограммой на центральном экране
комбинации приборов и сообщением на
многофункциональном дисплее, или
- пиктограммой и сообщением на
центральном экране панели приборов.
Го р я щ и й или мигающий при работающем
двигателе сигнализатор свидетельствует о
неисправности в соответствующей системе,
требующей вмешательства водителя.
Page 32 of 382
1
30
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

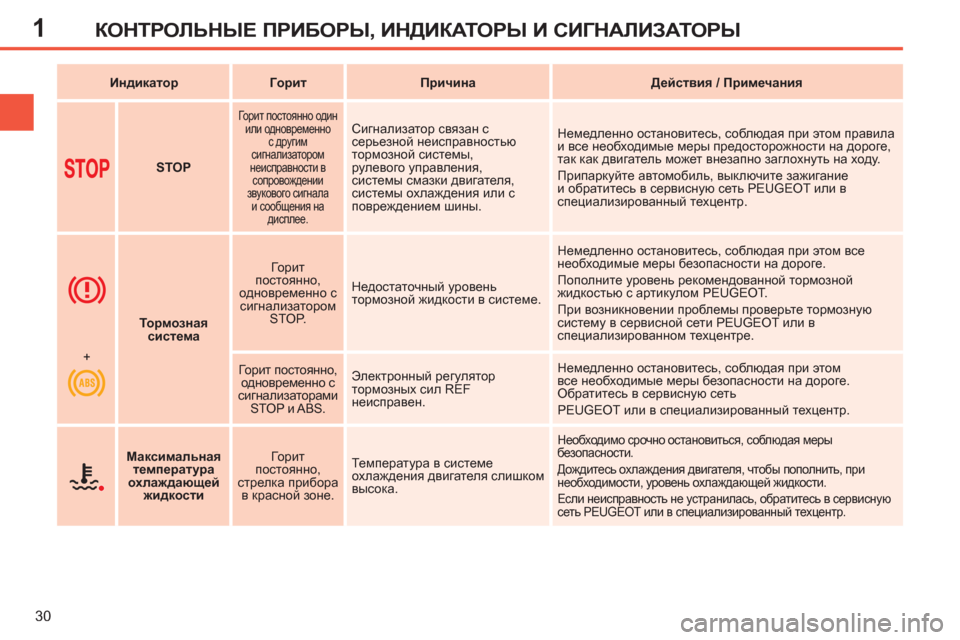

Индикатор
Г
орит
Причина
Действия / Примечания
STOP
Горит постоянно один
или одновременно
с другим
сигнализатором
неисправности в
сопровождении
звукового сигнала
и сообщения на
дисплее.
Сигнализатор связан с
серьезной неисправностью
тормозной системы,
рулевого управления,
системы смазки двигателя,
системы охлаждения или с
повреждением шины. Немедленно остановитесь, соблюдая при этом правила
и все необходимые меры предосторожности на дороге,
так как двигатель может внезапно заглохнуть на ходу.
Припаркуйте автомобиль, выключите зажигание
и обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Тормозная
система
Горит
постоянно,
одновременно с
сигнализатором
STOP. Недостаточный уровень
тормозной жидкости в системе. Немедленно остановитесь, соблюдая при этом все
необходимые меры безопасности на дороге.
Пополните уровень рекомендованной тормозной
жидкостью с артикулом PEUGEOT.
При возникновении проблемы проверьте тормозную
систему в сервисной сети PEUGEOT или в
специализированном
техцентре.
+
Горит постоянно,
одновременно с
сигнализаторами
STOP и ABS. Электронный регулятор
тормозных сил REF
неисправен. Немедленно остановитесь, соблюдая при этом
все необходимые меры безопасности на дороге.
Обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Максимальная
температура
охлаждающей
жидкости
Горит
постоянно,
стрелка прибора
в красной зоне. Температура
в системе
охлаждения двигателя слишком
высока.
Необходимо срочно остановиться, соблюдая меры
безопасности.
Дождитесь охлаждения двигателя, чтобы пополнить, при
необходимости, уровень охлаждающей жидкости.
Если неисправность не устранилась, обратитесь в сервисную
сеть PEUGEOT или в специализированный техцентр.
Page 33 of 382
1
31
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

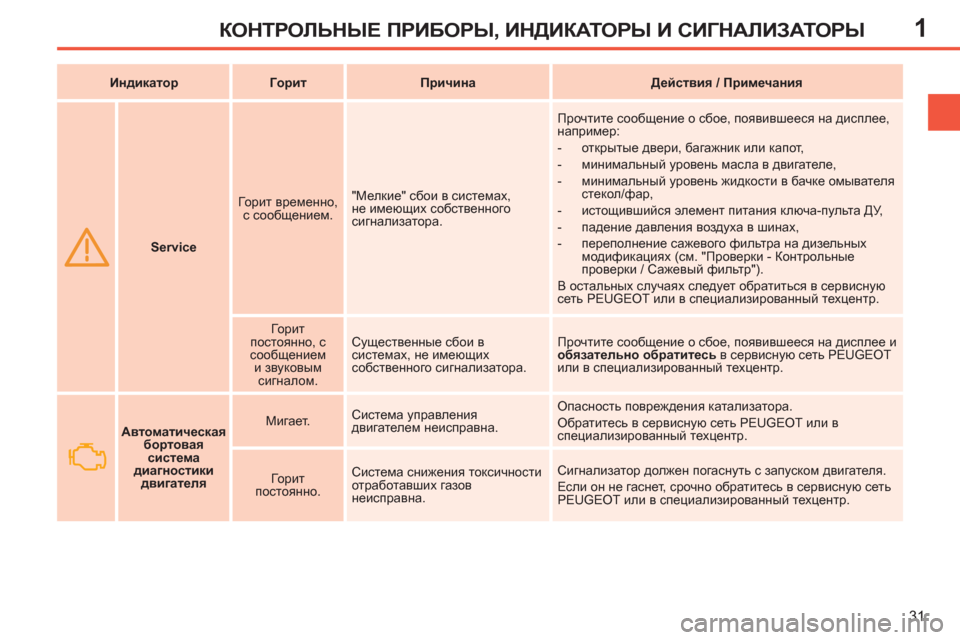

Service
Горит временно,
с сообщением. "Мелкие" сбои в системах,
не имеющих собственного
сигнализатора. Прочтите сообщение о сбое, появившееся на дисплее,
например:
- открытые двери, багажник или капот,
- минимальный уровень масла в двигателе,
- минимальный уровень жидкости в бачке омывателя
стекол/фар,
- истощившийся элемент питания
ключа-пульта ДУ,
- падение давления воздуха в шинах,
- переполнение сажевого фильтра на дизельных
модификациях (см. "Проверки - Контрольные
проверки / Сажевый фильтр").
В остальных случаях следует обратиться в сервисную
сеть PEUGEOT или в специализированный техцентр.
Горит
постоянно, с
сообщением
и звуковым
сигналом. Существенные сбои в
системах, не имеющих
собственного сигнализатора. Прочтите сообщение о сбое, появившееся на дисплее и
обязательно обратитесь
в сервисную сеть PEUGEOT
или в специализированный техцентр.
Индикатор
Г
орит
Причина
Действия / Примечания
Автоматическая
бортовая
система
диагностики
двигателя
Мигает. Система управления
двигателем неисправна. Опасность повреждения катализатора.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный
техцентр.
Горит
постоянно. Система снижения токсичности
отработавших газов
неисправна. Сигнализатор должен погаснуть с запуском двигателя.
Если он не гаснет, срочно обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Page 34 of 382
1
32
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Минимальный
остаток
топлива в баке
Горит
постоянно,
стрелка прибора
в красной зоне,
сопровождается
сообщением
и звуковым
сигналом. При его первом загорании
в баке остается еще около
6 литров
горючего.
С этого момента начинается
расход аварийного запаса
топлива.
Во избежание неожиданной остановки, срочно заправьте
бак топливом.
Сигнализатор минимального остатка топлива будет
загораться с зуммером и сообщением при каждом
включении зажигания до тех пор, пока Вы не пополните бак
достаточным количеством горючего.
Сигнал зуммера и сообщение будут повторяться с
нарастающей частотой по мере приближения уровня
топлива к отметке "0"
.
Емкость бака: около 60 литров
.
Никогда не допускайте полной выработки топлива в баке -
это может вывести из строя систему снижения токсичности
отработавших газов и систему впрыска топлива.
Индикатор
Г
орит
Причина
Действия / Примечания
Антиблокировочная
система ABS
Горит
постоянно. Антиблокировочная тормозная
система неисправна.
Тормозная система продолжает работать в штатном режиме.
Осторожно продолжайте движение на умеренной скорости
и срочно обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Система
динамической
стабилизации
ESP/ASR
Мигает. Система ESP/ASR работает в
активном режиме. Система оптимизирует тяговитость и улучшает
курсовую устойчивость автомобиля.
Горит
постоянно.
Если система ESP/ASR не
отключена (нажатием на кнопку, при
этом должна гореть ее контрольная
лампа), значит, она неисправна.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Адаптивные
фары
Мигает. Система адаптивных фар
неисправна. Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Символ "Нога
на педали
тормоза"
Горит
постоянно. Вы забыли нажать на педаль
тормоза перед пуском
двигателя, работающего
с секвентальной коробкой
передач
. Чтобы запустить двигатель, нажмите на педаль
тормоза (селектор на N
).
Page 35 of 382
1КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

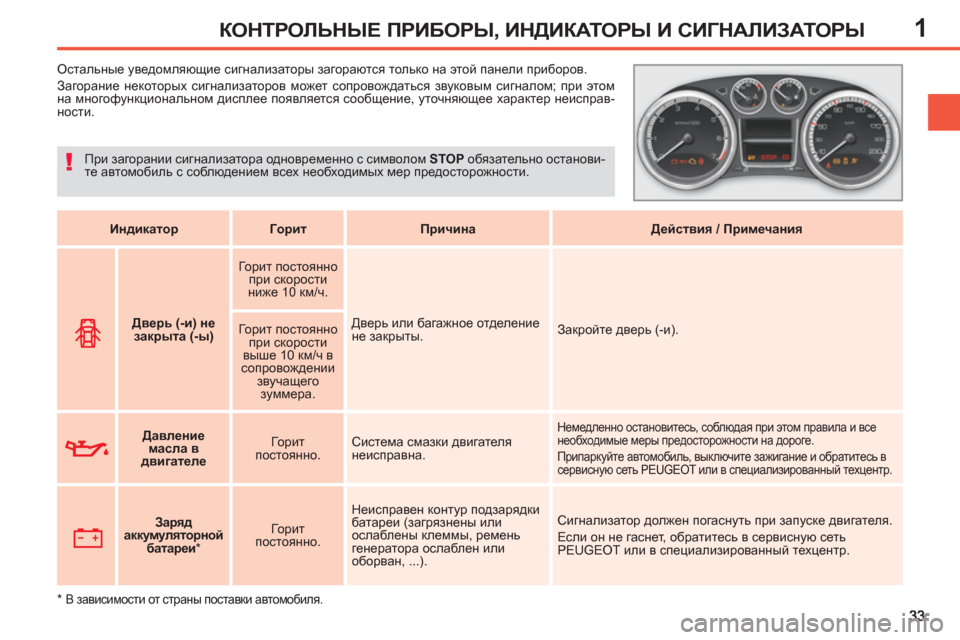

Остальные уведомляющие сигнализаторы загораются только на этой панели приборов.
Загорание некоторых сигнализаторов может сопровождаться звуковым сигналом; при этом
на многофункциональном дисплее появляется сообщение, уточняющее характер неисправ-
ности.
Индикатор
Г
орит
Причина
Действия / Примечания
Дверь (-и) не
закрыта (-ы)
Горит постоянно
при скорости
ниже 10 км/ч.
Дверь или
багажное отделение
не закрыты. Закройте дверь (-и).
Горит постоянно
при скорости
выше 10 км/ч в
сопровождении
звучащего
зуммера.
Давление
масла в
двигателе
Горит
постоянно. Система смазки двигателя
неисправна.
Немедленно остановитесь, соблюдая при этом правила и все
необходимые меры предосторожности на дороге.
Припаркуйте автомобиль, выключите зажигание и обратитесь в
сервисную сеть PEUGEOT или в специализированный техцентр.
Заряд
аккумуляторной
батареи
*
Горит
постоянно. Неисправен контур подзарядки
батареи (загрязнены или
ослаблены клеммы, ремень
генератора ослаблен или
оборван, ...). Сигнализатор должен погаснуть при запуске двигателя.
Если он не гаснет, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр. При загорании сигнализатора одновременно с символом STOP
обязательно останови-
те
автомобиль с соблюдением всех необходимых мер предосторожности.
*
В зависимости от страны поставки автомобиля.
Page 36 of 382
1
34
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

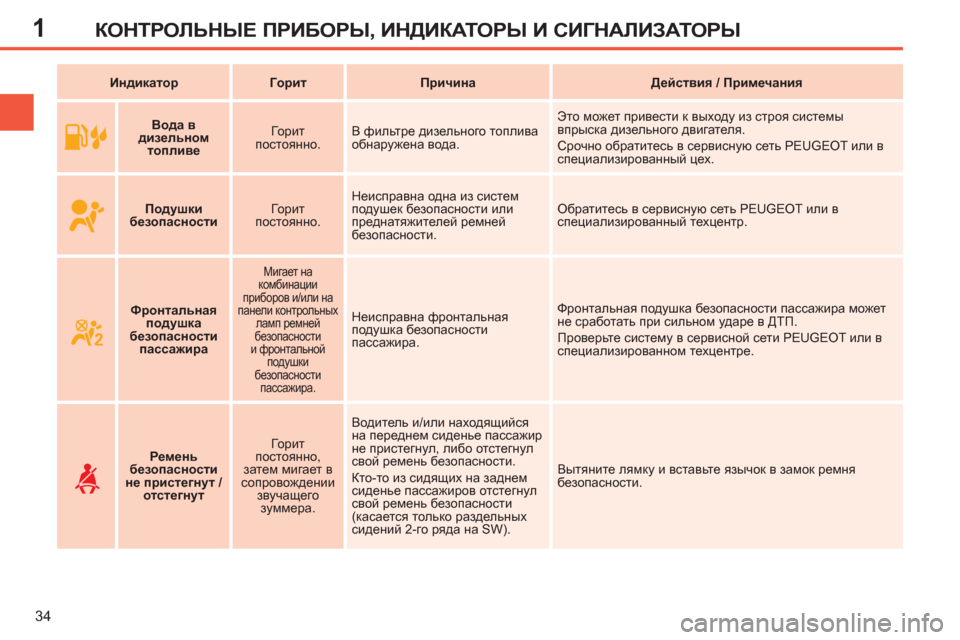

Индикатор
Г
орит
Причина
Действия / Примечания
Вода в
дизельном
топливе
Горит
постоянно. В фильтре дизельного топлива
обнаружена вода. Это может привести к выходу из строя системы
впрыска дизельного двигателя.
Срочно обратитесь в сервисную сеть PEUGEOT или в
специализированный цех.
Подушки
безопасности
Горит
постоянно. Неисправна одна
из систем
подушек безопасности или
преднатяжителей ремней
безопасности. Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Ремень
безопасности
не пристегнут /
отстегнут
Горит
постоянно,
затем мигает в
сопровождении
звучащего
зуммера. Водитель и/или находящийся
на переднем сиденье пассажир
не пристегнул, либо отстегнул
свой ремень безопасности.
Кто-то из
сидящих на заднем
сиденье пассажиров отстегнул
свой ремень безопасности
(касается только раздельных
сидений 2-го ряда на SW). Вытяните лямку и вставьте язычок в замок ремня
безопасности.
Фронтальная
подушка
безопасности
пассажира
Мигает на
комбинации
приборов и/или на
панели контрольных
ламп ремней
безопасности
и фронтальной
подушки
безопасности
пассажира.
Неисправна фронтальная
подушка безопасности
пассажира. Фронтальная подушка безопасности пассажира может
не сработать при сильном ударе в ДТП.
Проверьте систему в сервисной сети PEUGEOT или в
специализированном техцентре.
Page 37 of 382
1КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

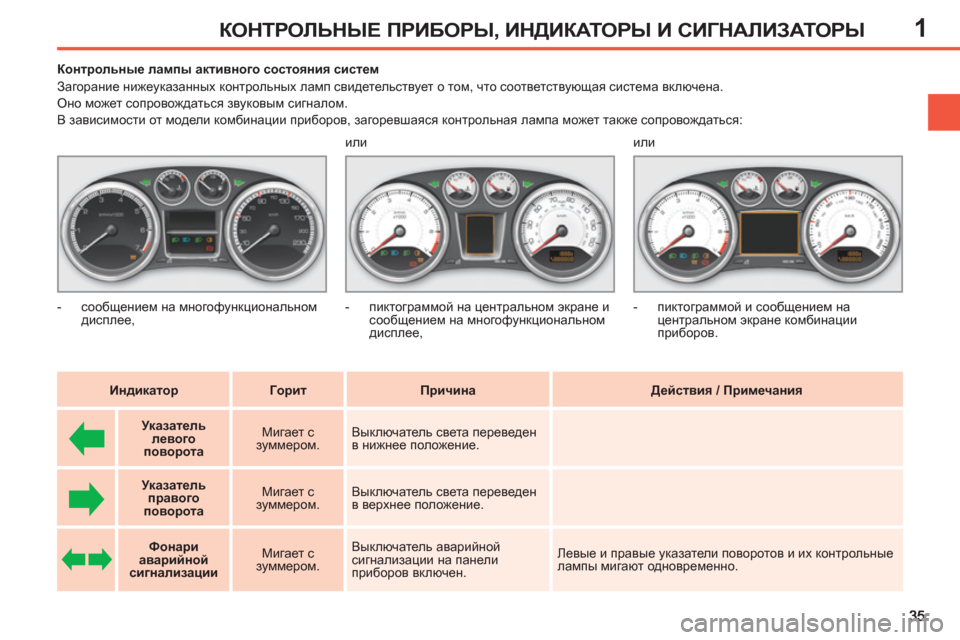

Контрольные лампы активного состояния систем
Загорание нижеуказанных контрольных ламп свидетельствует о том, что соответствующая система включена.
Оно может сопровождаться звуковым сигналом.
В зависимости от модели комбинации приборов, загоревшаяся контрольная лампа может также сопровождаться:
Индикатор
Г
орит
Причина
Действия / Примечания
Указатель
левого
поворота
Мигает с
зуммером. Выключатель
света переведен
в нижнее положение.
Указатель
правого
поворота
Мигает с
зуммером. Выключатель света переведен
в верхнее положение.
Фонари
аварийной
сигнализации
Мигает с
зуммером. Выключатель аварийной
сигнализации на панели
приборов включен. Левые и правые указатели поворотов и их контрольные
лампы мигают одновременно.
- сообщением на многофункциональном
дисплее, или
- пиктограммой на центральном экране и
сообщением на многофункциональном
дисплее, или
- пиктограммой и сообщением на
центральном экране комбинации
приборов.
Page 38 of 382
1
36
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

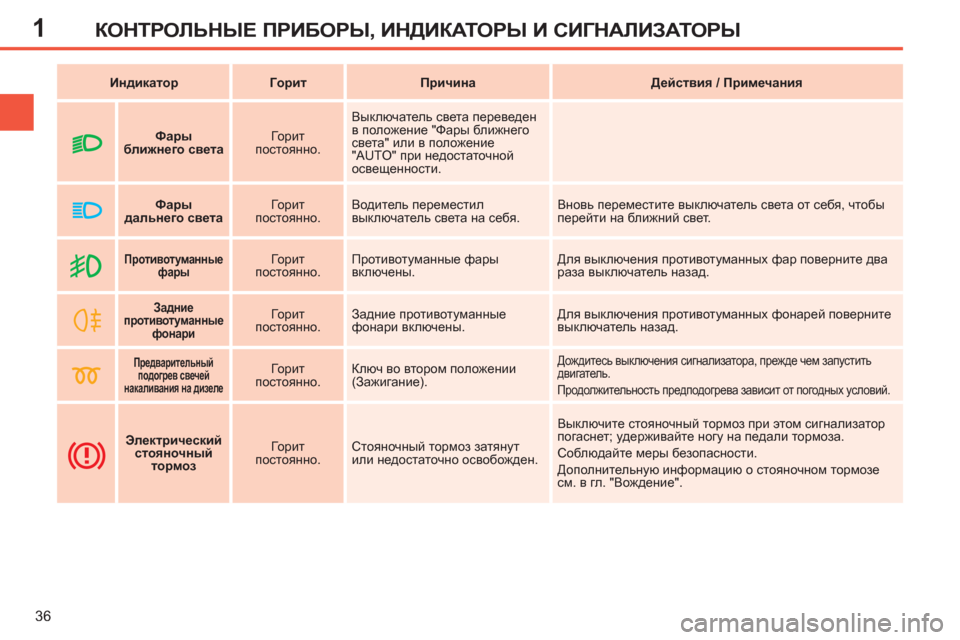

Индикатор
Г
орит
Причина
Действия / Примечания
Противотуманные
фары
Горит
постоянно. Противотуманные фары
включены. Для выключения противотуманных фар поверните два
раза выключатель назад.
Задние
противотуманные
фонари
Горит
постоянно. Задние противотуманные
фонари включены. Для выключения противотуманных фонарей поверните
выключатель назад.
Предварительный
подогрев свечей
накаливания на дизеле
Горит
постоянно. Ключ во втором положении
(Зажигание).
Дождитесь выключения сигнализатора, прежде чем запустить
двигатель.
Продолжительность предподогрева зависит от погодных условий.
Электрический
стояночный
тормоз
Горит
постоянно. Стояночный тормоз затянут
или недостаточно освобожден. Выключите стояночный тормоз при этом сигнализатор
погаснет; удерживайте ногу на педали тормоза.
Соблюдайте меры безопасности.
Дополнительную информацию о стояночном тормозе
см. в гл. "Вождение".
Фары
ближнего света
Горит
постоянно. Выключатель света переведен
в
положение "Фары ближнего
света" или в положение
"AUTO" при недостаточной
освещенности.
Фары
дальнего света
Горит
постоянно. Водитель переместил
выключатель света на себя. Вновь переместите выключатель света от себя, чтобы
перейти на ближний свет.
Page 39 of 382
1
37
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
" Стоп-старт
"
Горит
постоянно.
На остановившемся автомобиле
(у светофора, знака обязательной
остановки, в дорожном заторе и
т.п.) система "стоп-старт" перевела
двигатель в режим STOP.
Сигнализатор погаснет, а двигатель автоматически
заведется в режиме START, как только Вы решите
тронуться с места.
Мигает
несколько
секунд, затем
гаснет. Режим STOP временно не
срабатывает.
или
Режим START автоматически
отключается. Читайте в гл. "Вождение - § Стоп-старт" об отдельных
случаях в работе режимов STOP и START.

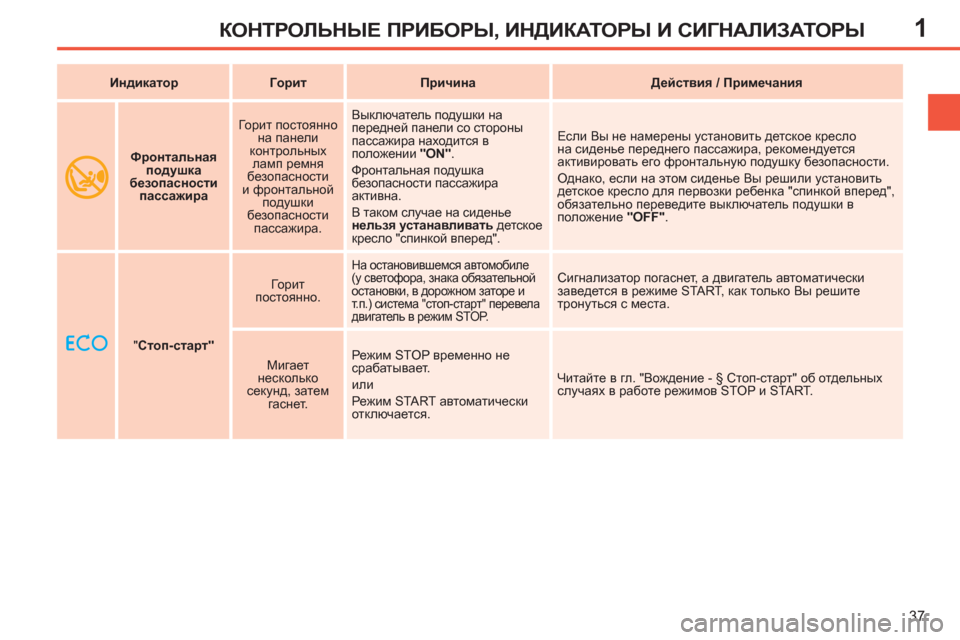

Индикатор
Г
орит
Причина
Действия / Примечания
Фронтальная
подушка
безопасности
пассажира
Горит постоянно
на панели
контрольных
ламп ремня
безопасности
и фронтальной
подушки
безопасности
пассажира. Выключатель подушки на
передней панели со стороны
пассажира находится в
положении "ON"
.
Фронтальная подушка
безопасности пассажира
активна.
В таком случае на сиденье
нельзя устанавливать
детское
кресло "спинкой вперед". Если
Вы не намерены установить детское кресло
на сиденье переднего пассажира, рекомендуется
активировать его фронтальную подушку безопасности.
Однако, если на этом сиденье Вы решили установить
детское кресло для первозки ребенка "спинкой вперед",
обязательно переведите выключатель подушки в
положение "OFF"
.
Page 40 of 382
1
38
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Индикатор
Г
орит
Причина
Действия / Примечания
Контрольные лампы отключенного состояния
Загорание одной из контрольных ламп свидетельствует о том, что Вы сами отключили соответствующую систему.
Отключение системы может сопровождаться звуковым сигналом.
В зависимости от модели Вашей комбинации приборов, включение контрольной лампы может также сопровождаться:
Фронтальная
подушка
безопасности
пассажира
Горит постоянно на
панели приборов
и/или на панели
контрольных ламп
ремней безопасности
и фронтальной
подушки безопасности
переднего пасажира.
Выключатель, расположенный на панели приборов
со стороны пассажира, находится в положении OFF
.
Фронтальная подушка безопасности пассажира
отключена.
На сиденье переднего пассажира можно установить
детское кресло для перевозки ребенка "спинкой
вперед".
Чтобы перевести в активный режим
фронтальную подушку безопасности
пассажира, переведите выключатель в
положение ON
; в таком случае на этом
месте не допускается устанавливать
детское кресло "спинкой вперед".
ESP/ASR
Горит
постоянно. Кнопка выключателя в центре панели
приборов нажата. Ее контрольная лампа
горит.
Это означает, что отключены:
- ESP - система
динамической
стабилизации,
- ASR - противобуксовочная система.
Вновь нажмите на кнопку выключателя, чтобы активировать эти
системы. При этом контрольная лампа выключателя погаснет.
По достижении скорости движения выше 50 км/ч эти системы
автоматически становятся активными (это не касается
модификаций с бензиновым двигателем 1,6 л THP 200 л.с.).
Эти системы автоматически активируются при запуске
двигателя.
- сообщением на многофункциональном
дисплее, или
- пиктограммой на центральном экране
комбинации приборов и сообщением на
многофункциональном дисплее, или
- пиктограммой и сообщением на
центральном экране панели приборов.
