Peugeot 308 SW BL 2013 Manual do proprietário (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2013Pages: 382, PDF Size: 17.98 MB
Page 41 of 382
1
39

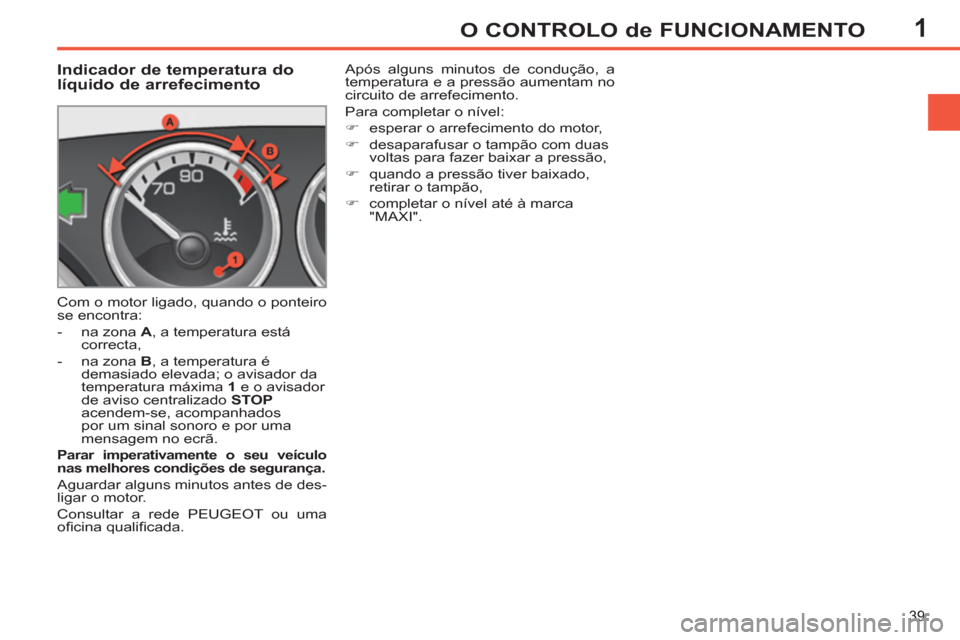

O CONTROLO de FUNCIONAMENTO
Indicador de temperatura do
líquido de arrefecimento
Com o motor ligado, quando o ponteiro
se encontra:
- na zona A
, a temperatura está
correcta,
- na zona B
, a temperatura é
demasiado elevada; o avisador da
temperatura máxima 1
e o avisador
de aviso centralizado STOP
acendem-se, acompanhados
por um sinal sonoro e por uma
mensagem no ecrã.
Parar imperativamente o seu veículo
nas melhores condições de segurança.
Aguardar alguns minutos antes de des-
ligar o motor.
Consultar a rede PEUGEOT ou uma
ofi cina qualifi cada. Após alguns minutos de condução, a
temperatura e a pressão aumentam no
circuito de arrefecimento.
Para completar o nível:
)
esperar o arrefecimento do motor,
)
desaparafusar o tampão com duas
voltas para fazer baixar a pressão,
)
quando a pressão tiver baixado,
retirar o tampão,
)
completar o nível até à marca
"MAXI".
Page 42 of 382
1
40
O CONTROLO de FUNCIONAMENTO

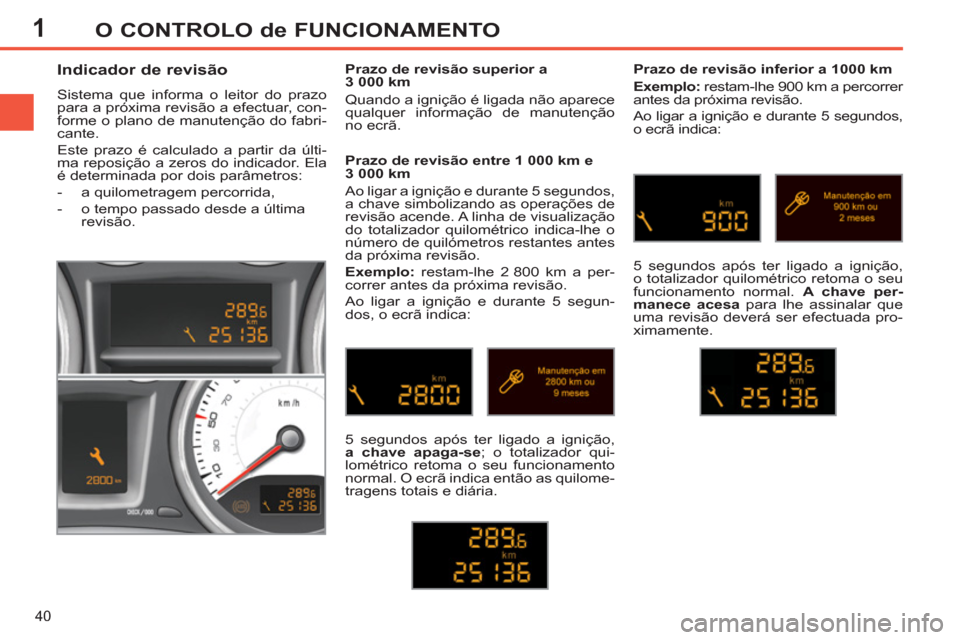

Indicador de revisão
Sistema que informa o leitor do prazo
para a próxima revisão a efectuar, con-
forme o plano de manutenção do fabri-
cante.
Este prazo é calculado a partir da últi-
ma reposição a zeros do indicador. Ela
é determinada por dois parâmetros:
- a quilometragem percorrida,
- o tempo passado desde a última
revisão.
Prazo de revisão entre 1 000 km e
3 000 km
Ao ligar a ignição e durante 5 segundos,
a chave simbolizando as operações de
revisão acende. A linha de visualização
do totalizador quilométrico indica-lhe o
número de quilómetros restantes antes
da próxima revisão.
Exemplo:
restam-lhe 2 800 km a per-
correr antes da próxima revisão.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica:
5 segundos após ter ligado a ignição,
a chave apaga-se
; o totalizador qui-
lométrico retoma o seu funcionamento
normal. O ecrã indica então as quilome-
tragens totais e diária.
Prazo de revisão inferior a 1000 km
Exemplo:
restam-lhe 900 km a percorrer
antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave per-
manece acesa
para lhe assinalar que
uma revisão deverá ser efectuada pro-
ximamente.
Prazo de revisão superior a
3 000 km
Quando a ignição é ligada não aparece
qualquer informação de manutenção
no ecrã.
Page 43 of 382
1
41
O CONTROLO de FUNCIONAMENTO

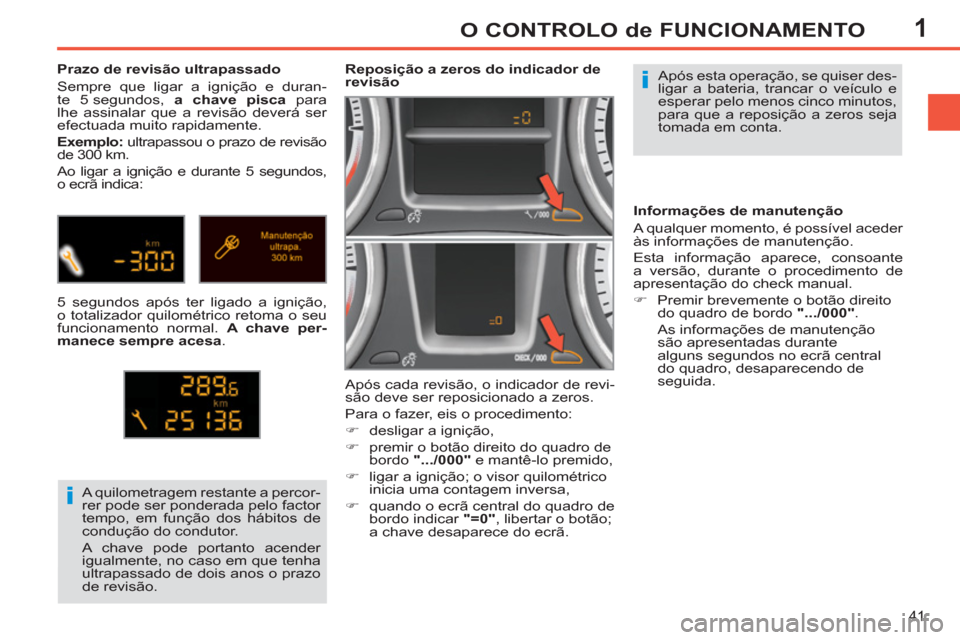

Após esta operação, se quiser des-
ligar a bateria, trancar o veículo e
esperar pelo menos cinco minutos,
para que a reposição a zeros seja
tomada em conta.
Reposição a zeros do indicador de
revisão
Após cada revisão, o indicador de revi-
são deve ser reposicionado a zeros.
Para o fazer, eis o procedimento:
)
desligar a ignição,
)
premir o botão direito do quadro de
bordo ".../000"
e mantê-lo premido,
)
ligar a ignição; o visor quilométrico
inicia uma contagem inversa,
)
quando o ecrã central do quadro de
bordo indicar "=0"
, libertar o botão;
a chave desaparece do ecrã. A quilometragem restante a percor-
rer pode ser ponderada pelo factor
tempo, em função dos hábitos de
condução do condutor.
A chave pode portanto acender
igualmente, no caso em que tenha
ultrapassado de dois anos o prazo
de revisão.
Prazo de revisão ultrapassado
Sempre que ligar a ignição e duran-
te 5 segundos, a chave pisca
para
lhe assinalar que a revisão deverá ser
efectuada muito rapidamente.
Exemplo:
ultrapassou o prazo de revisão
de 300 km.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave per-
manece sempre acesa
.
Informações de manutenção
A qualquer momento, é possível aceder
às informações de manutenção.
Esta informação aparece, consoante
a versão, durante o procedimento de
apresentação do check manual.
)
Premir brevemente o botão direito
do quadro de bordo ".../000"
.
As informações de manutenção
são apresentadas durante
alguns segundos no ecrã central
do quadro, desaparecendo de
seguida.
Page 44 of 382
1
42
O CONTROLO de FUNCIONAMENTO

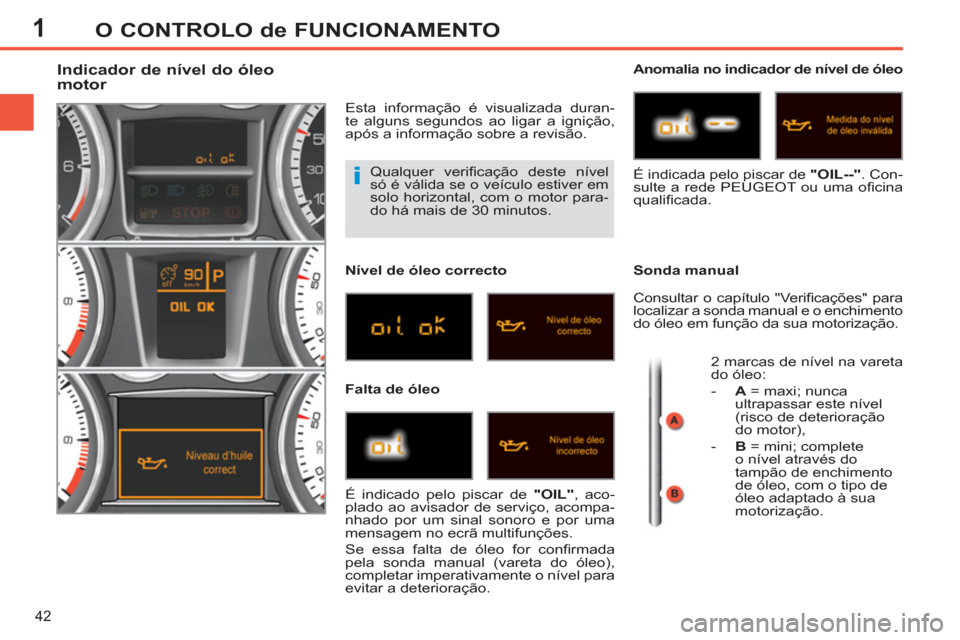

Qualquer verifi cação deste nível
só é válida se o veículo estiver em
solo horizontal, com o motor para-
do há mais de 30 minutos.
Indicador de nível do óleo
motor
Esta informação é visualizada duran-
te alguns segundos ao ligar a ignição,
após a informação sobre a revisão.
Nível de óleo correcto
Falta de óleo
Anomalia no indicador de nível de óleo
Sonda manual
É indicado pelo piscar de "OIL"
, aco-
plado ao avisador de serviço, acompa-
nhado por um sinal sonoro e por uma
mensagem no ecrã multifunções.
Se essa falta de óleo for confi rmada
pela sonda manual (vareta do óleo),
completar imperativamente o nível para
evitar a deterioração. É indicada pelo piscar de "OIL--"
. Con-
sulte a rede PEUGEOT ou uma ofi cina
qualifi cada.
Consultar o capítulo "Verifi cações" para
localizar a sonda manual e o enchimento
do óleo em função da sua motorização.
2 marcas de nível na vareta
do óleo:
- A
= maxi; nunca
ultrapassar este nível
(risco de deterioração
do motor),
- B
= mini; complete
o nível através do
tampão de enchimento
de óleo, com o tipo de
óleo adaptado à sua
motorização.
Page 45 of 382
1
43
O CONTROLO de FUNCIONAMENTO

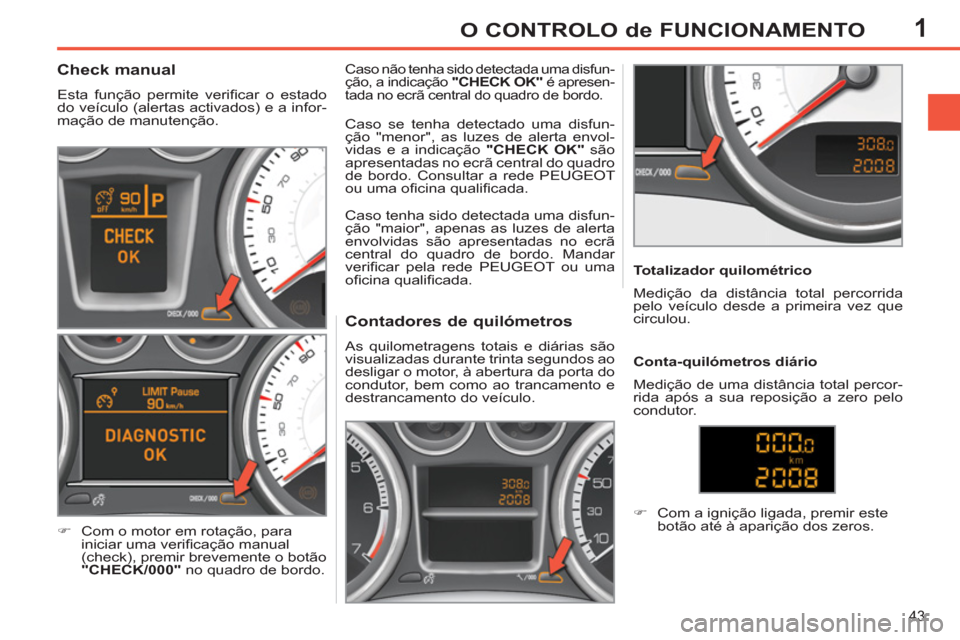

Contadores de quilómetros
As quilometragens totais e diárias são
visualizadas durante trinta segundos ao
desligar o motor, à abertura da porta do
condutor, bem como ao trancamento e
destrancamento do veículo.
Totalizador quilométrico
Conta-quilómetros diário
)
Com a ignição ligada, premir este
botão até à aparição dos zeros.
Check manual
Esta função permite verifi car o estado
do veículo (alertas activados) e a infor-
mação de manutenção.
)
Com o motor em rotação, para
iniciar uma verifi cação manual
(check), premir brevemente o botão
"CHECK/000"
no quadro de bordo.
Caso não tenha sido detectada uma disfun-
ção, a indicação "CHECK OK"
é apresen-
tada no ecrã central do quadro de bordo.
Caso tenha sido detectada uma disfun-
ção "maior", apenas as luzes de alerta
envolvidas são apresentadas no ecrã
central do quadro de bordo. Mandar
verifi car pela rede PEUGEOT ou uma
ofi cina qualifi cada. Caso se tenha detectado uma disfun-
ção "menor", as luzes de alerta envol-
vidas e a indicação "CHECK OK"
são
apresentadas no ecrã central do quadro
de bordo. Consultar a rede PEUGEOT
ou uma ofi cina qualifi cada.
Medição de uma distância total percor-
rida após a sua reposição a zero pelo
condutor. Medição da distância total percorrida
pelo veículo desde a primeira vez que
circulou.
Page 46 of 382
1
44
O CONTROLO de FUNCIONAMENTO
Reóstato de iluminação
Permite regular manualmente a inten-
sidade luminosa do posto de condução
em função da luminosidade exterior.
Funciona apenas quando as luzes es-
tão acesas, excepto as luzes diurnas.
Activação
)
Premir o botão para fazer variar a
intensidade da iluminação do posto
de condução,
)
Quando a iluminação atingir o
ajuste mínimo, soltar o botão,
premir de novo para a aumentar.
ou
)
Quando a iluminação atinge o
ajuste máximo, soltar o botão,
premir depois de novo para a
diminuir
)
Assim que a iluminação atinja a
intensidade desejada, soltar o
botão.
Neutralização
Quando as luzes estão apagadas ou
em modo dia para os veículos equipa-
dos com luzes diurnas, qualquer acção
no botão é sem efeito.
Page 47 of 382
2
45
OS ECRÃS MULTIFUNÇÕES
Visualização no ecrã
Em função do contexto, são visualiza-
dos:
- a hora,
- a data,
- a temperatura exterior com ar con-
dicionado (o valor visualizado pisca
no caso de risco de gelo),
- o computador de bordo,
- as mensagens de alerta,
- os menus de parametrização do vi-
sor e dos equipamentos do veículo.
ECRÃ MONOCROMÁTICO A (SEM WIP SOUND)
Comandos
Menu principal
Três teclas permitem comandar o ecrã:
- "ESC"
para abandonar a operação
em curso,
- "MENU"
para fazer desfi lar os me-
nus ou os sub-menus,
- "OK"
para seleccionar o menu ou o
sub-menu desejado.
)
Premir a tecla "MENU"
para fazer
desfi lar os diferentes menus do
menu principal
:
- confi guração veículo,
- opções
- ajustes do ecrã,
- idiomas
- unidades.
)
Premir a tecla "OK"
para seleccio-
nar o menu desejado.
Page 48 of 382
2
46
OS ECRÃS MULTIFUNÇÕES

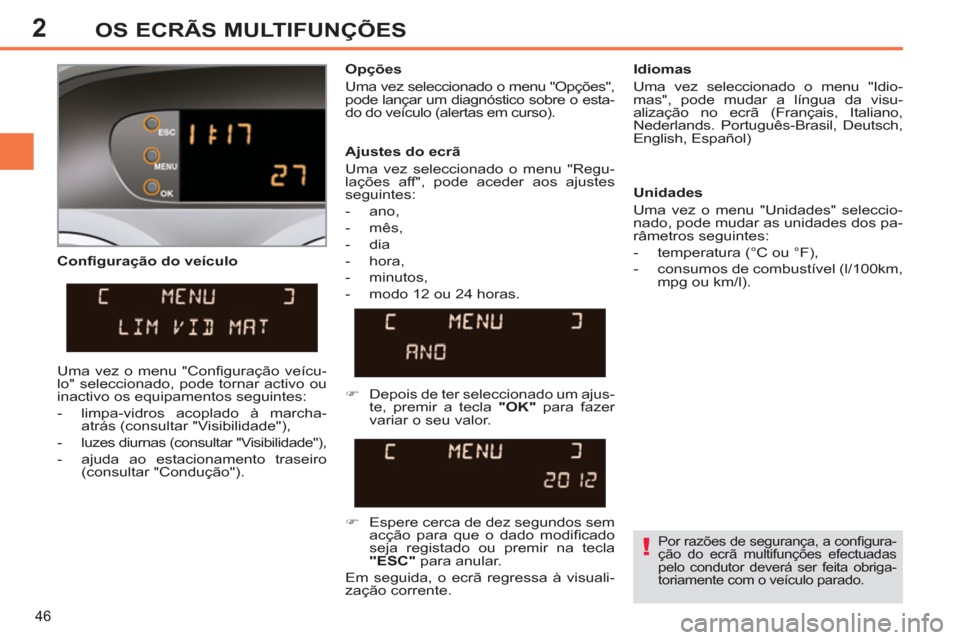

Confi guração do veículo
Opções
Uma vez seleccionado o menu "Opções",
pode lançar um diagnóstico sobre o esta-
do do veículo (alertas em curso).
Idiomas
Uma vez seleccionado o menu "Idio-
mas", pode mudar a língua da visu-
alização no ecrã (Français, Italiano,
Nederlands. Português-Brasil, Deutsch,
English, Español)
Ajustes do ecrã
Uma vez seleccionado o menu "Regu-
lações aff", pode aceder aos ajustes
seguintes:
- ano,
- mês,
- dia
- hora,
- minutos,
- modo 12 ou 24 horas.
Unidades
Uma vez o menu "Unidades" seleccio-
nado, pode mudar as unidades dos pa-
râmetros seguintes:
- temperatura (°C ou °F),
- consumos de combustível (l/100km,
mpg ou km/l).
)
Depois de ter seleccionado um ajus-
te, premir a tecla "OK"
para fazer
variar o seu valor.
)
Espere cerca de dez segundos sem
acção para que o dado modifi cado
seja registado ou premir na tecla
"ESC"
para anular.
Em seguida, o ecrã regressa à visuali-
zação corrente.
Uma vez o menu "Confi guração veícu-
lo" seleccionado, pode tornar activo ou
inactivo os equipamentos seguintes:
- limpa-vidros acoplado à marcha-
atrás (consultar "Visibilidade"),
-
luzes diurnas (consultar "Visibilidade"),
- ajuda ao estacionamento traseiro
(consultar "Condução").
Por razões de segurança, a confi gura-
ção do ecrã multifunções efectuadas
pelo condutor deverá ser feita obriga-
toriamente com o veículo parado.
Page 49 of 382
2
47
OS ECRÃS MULTIFUNÇÕES

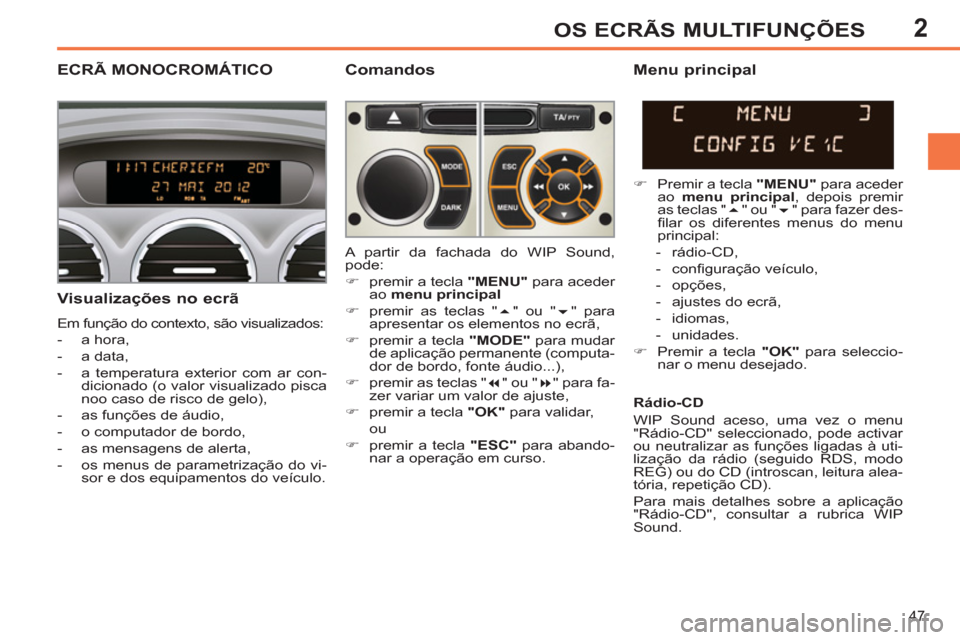

ECRÃ MONOCROMÁTICO
Comandos
Visualizações no ecrã
Em função do contexto, são visualizados:
- a hora,
- a data,
- a temperatura exterior com ar con-
dicionado (o valor visualizado pisca
noo caso de risco de gelo),
- as funções de áudio,
- o computador de bordo,
- as mensagens de alerta,
- os menus de parametrização do vi-
sor e dos equipamentos do veículo.
Menu principal
)
Premir a tecla "MENU"
para aceder
ao menu principal
, depois premir
as teclas "
" ou "
" para fazer des-
fi lar os diferentes menus do menu
principal:
- rádio-CD,
- confi guração veículo,
- opções,
- ajustes do ecrã,
- idiomas,
- unidades.
)
Premir a tecla "OK"
para seleccio-
nar o menu desejado. A partir da fachada do WIP Sound,
pode:
)
premir a tecla "MENU"
para aceder
ao menu principal
)
premir as teclas "
" ou "
" para
apresentar os elementos no ecrã,
)
premir a tecla "MODE"
para mudar
de aplicação permanente (computa-
dor de bordo, fonte áudio...),
)
premir as teclas "
" ou "
" para fa-
zer variar um valor de ajuste,
)
premir a tecla "OK"
para validar,
ou
)
premir a tecla "ESC"
para abando-
nar a operação em curso.
Rádio-CD
WIP Sound aceso, uma vez o menu
"Rádio-CD" seleccionado, pode activar
ou neutralizar as funções ligadas à uti-
lização da rádio (seguido RDS, modo
REG) ou do CD (introscan, leitura alea-
tória, repetição CD).
Para mais detalhes sobre a aplicação
"Rádio-CD", consultar a rubrica WIP
Sound.
Page 50 of 382
2
48
OS ECRÃS MULTIFUNÇÕES
Por razões de segurança, a con-
fi guração do ecrã multifunções
efectuadas pelo condutor deverá
ser feita obrigatoriamente com o
veículo parado.
Ajustes do ecrã
Uma vez seleccionado o menu "Regu-
lações aff", pode aceder aos ajustes
seguintes:
- ano,
- mês,
- dia
- hora,
- minutos,
- modo 12 ou 24 horas.
Idiomas
Uma vez seleccionado o menu "Idio-
mas", pode mudar a língua da visu-
alização no ecrã (Français, Italiano,
Nederlands, Português, Português-
Brasil, Deutsch, English, Español)
Unidades
Uma vez o menu "Unidades" seleccio-
nado, pode mudar as unidades dos pa-
râmetros seguintes:
- temperatura (°C ou °F),
- consumos de combustível (l/100,
mpg ou km/l).
)
Depois de ter seleccionado um ajus-
te, premir as teclas "
" ou "
" para
fazer variar o seu valor.
)
Premir as teclas "
" ou "
" para
passar respectivamente ao ajuste
precedente ou seguinte.
)
Premir a tecla "OK"
para gravar a
modifi cação e regressar à visuali-
zação corrente ou premir na tecla
"ESC"
para anular.
Confi guração do veículo
Opções
Uma vez seleccionado o menu "Opções",
pode lançar um diagnóstico sobre o esta-
do dos acompanhamentos (activos, inacti-
vos, com falhas). Uma vez o menu "Confi guração veícu-
lo" seleccionado, pode tornar activo ou
inactivo os equipamentos seguintes:
- limpa-vidros acoplado à marcha-
atrás (consultar "Visibilidade"),
-
luzes diurnas (consultar "Visibilidade").
- ajuda ao estacionamento traseiro
(consultar "Condução").
