PEUGEOT 4007 2012 Instructieboekje (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 4007, Model: PEUGEOT 4007 2012Pages: 236, PDF Size: 17.64 MB
Page 141 of 236
9
PRAKTISCHE INFORMATIE

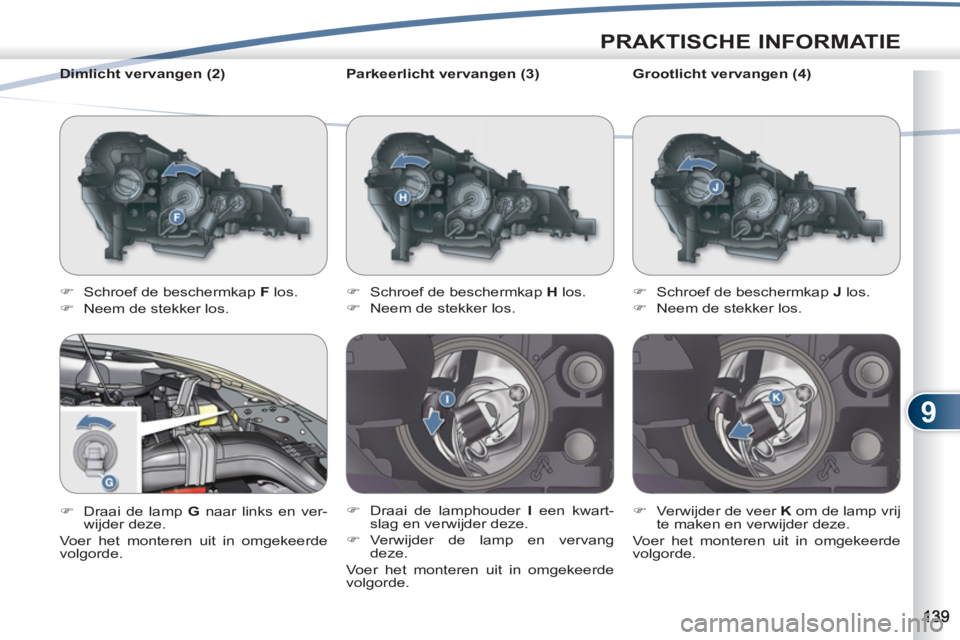

Parkeerlicht vervangen (3)
)
Schroef de beschermkap H
los.
)
Neem de stekker los.
)
Draai de lamphouder I
een kwart-
slag en verwijder deze.
)
Verwijder de lamp en vervang
deze.
Voer het monteren uit in omgekeerde
volgorde.
)
Schroef de beschermkap F
los.
)
Neem de stekker los.
)
Draai de lamp G
naar links en ver-
wijder deze.
Voer het monteren uit in omgekeerde
volgorde.
Dimlicht vervangen (2)
Grootlicht vervangen (4)
)
Schroef de beschermkap J
los.
)
Neem de stekker los.
)
Verwijder de veer K
om de lamp vrij
te maken en verwijder deze.
Voer het monteren uit in omgekeerde
volgorde.
Page 142 of 236
9
PRAKTISCHE INFORMATIE
)

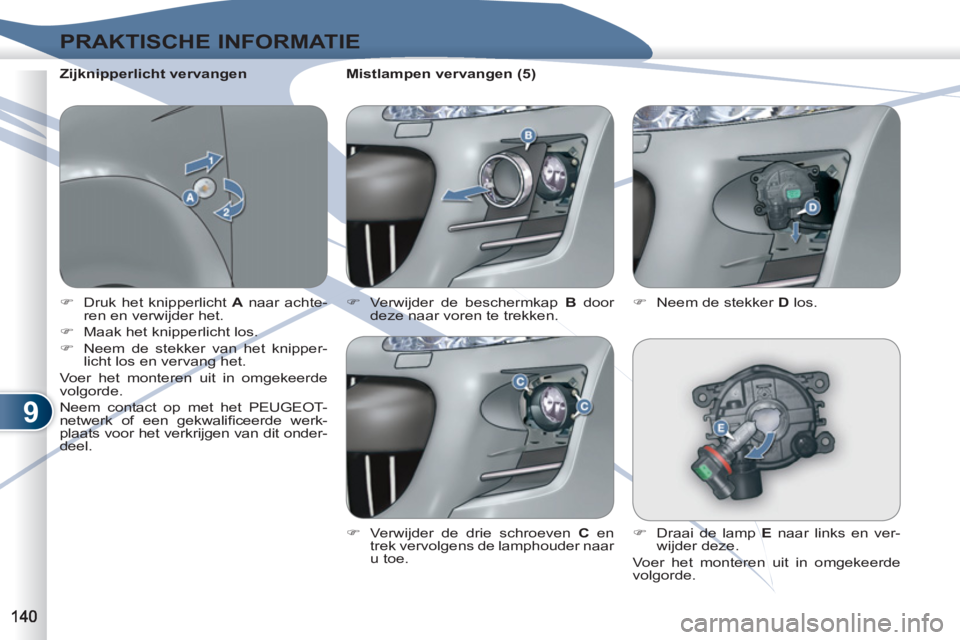

Druk het knipperlicht A
naar achte-
ren en verwijder het.
)
Maak het knipperlicht los.
)
Neem de stekker van het knipper-
licht los en vervang het.
Voer het monteren uit in omgekeerde
volgorde.
Neem contact op met het PEUGEOT-
netwerk of een gekwalifi ceerde werk-
plaats voor het verkrijgen van dit onder-
deel.
Zijknipperlicht vervangen
)
Verwijder de beschermkap B
door
deze naar voren te trekken.
Mistlampen vervangen (5)
)
Verwijder de drie schroeven C
en
trek vervolgens de lamphouder naar
u toe.
)
Neem de stekker D
los.
)
Draai de lamp E
naar links en ver-
wijder deze.
Voer het monteren uit in omgekeerde
volgorde.
Page 143 of 236
9
PRAKTISCHE INFORMATIE

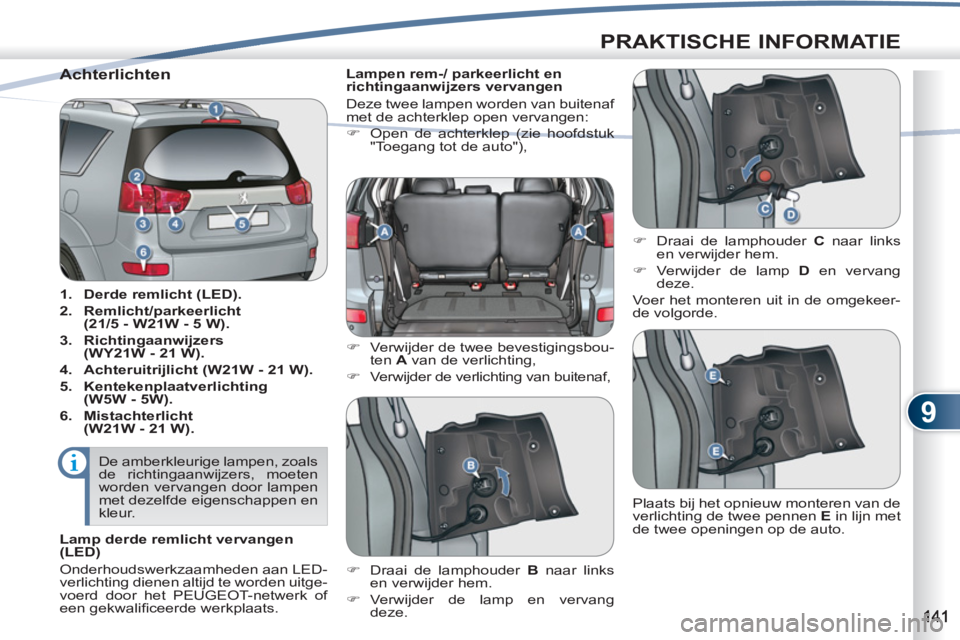

Achterlichten
1.
Derde remlicht (LED).
2.
Remlicht/parkeerlicht
(21/5 - W21W - 5 W).
3.
Richtingaanwijzers
(WY21W - 21 W).
4.
Achteruitrijlicht (W21W - 21 W).
5.
Kentekenplaatverlichting
(W5W - 5W).
6.
Mistachterlicht
(W21W - 21 W).
Lampen rem-/ parkeerlicht en
richtingaanwijzers vervangen
Deze twee lampen worden van buitenaf
met de achterklep open vervangen:
)
Open de achterklep (zie hoofdstuk
"Toegang tot de auto"),
)
Verwijder de twee bevestigingsbou-
ten A
van de verlichting,
)
Verwijder de verlichting van buitenaf,
)
Draai de lamphouder C
naar links
en verwijder hem.
)
Verwijder de lamp D
en vervang
deze.
Voer het monteren uit in de omgekeer-
de volgorde.
)
Draai de lamphouder B
naar links
en verwijder hem.
)
Verwijder de lamp en vervang
deze. Plaats bij het opnieuw monteren van de
verlichting de twee pennen E
in lijn met
de twee openingen op de auto. De amberkleurige lampen, zoals
de richtingaanwijzers, moeten
worden vervangen door lampen
met dezelfde eigenschappen en
kleur.
Lamp derde remlicht vervangen
(LED)
Onderhoudswerkzaamheden aan LED-
verlichting dienen altijd te worden uitge-
voerd door het PEUGEOT-netwerk of
een gekwalifi ceerde werkplaats.
Page 144 of 236
9
PRAKTISCHE INFORMATIE

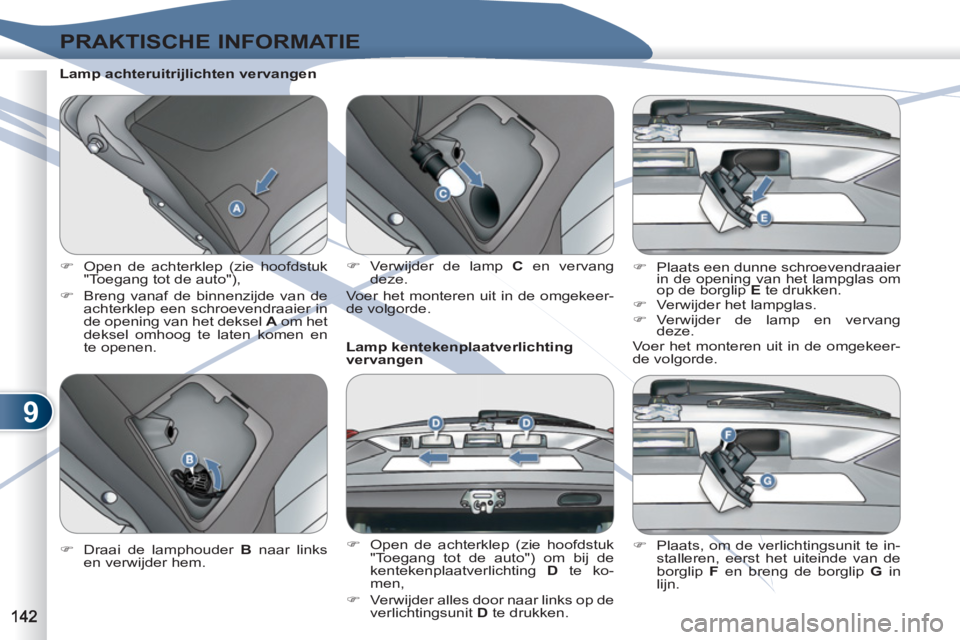

Lamp achteruitrijlichten vervangen
)
Open de achterklep (zie hoofdstuk
"Toegang tot de auto"),
)
Breng vanaf de binnenzijde van de
achterklep een schroevendraaier in
de opening van het deksel A
om het
deksel omhoog te laten komen en
te openen.
Lamp kentekenplaatverlichting
vervangen
)
Open de achterklep (zie hoofdstuk
"Toegang tot de auto") om bij de
kentekenplaatverlichting D
te ko-
men,
)
Verwijder alles door naar links op de
verlichtingsunit D
te drukken.
)
Draai de lamphouder B
naar links
en verwijder hem.
)
Verwijder de lamp C
en vervang
deze.
Voer het monteren uit in de omgekeer-
de volgorde.
)
Plaats een dunne schroevendraaier
in de opening van het lampglas om
op de borglip E
te drukken.
)
Verwijder het lampglas.
)
Verwijder de lamp en vervang
deze.
Voer het monteren uit in de omgekeer-
de volgorde.
)
Plaats, om de verlichtingsunit te in-
stalleren, eerst het uiteinde van de
borglip F
en breng de borglip G
in
lijn.
Page 145 of 236
9
PRAKTISCHE INFORMATIE

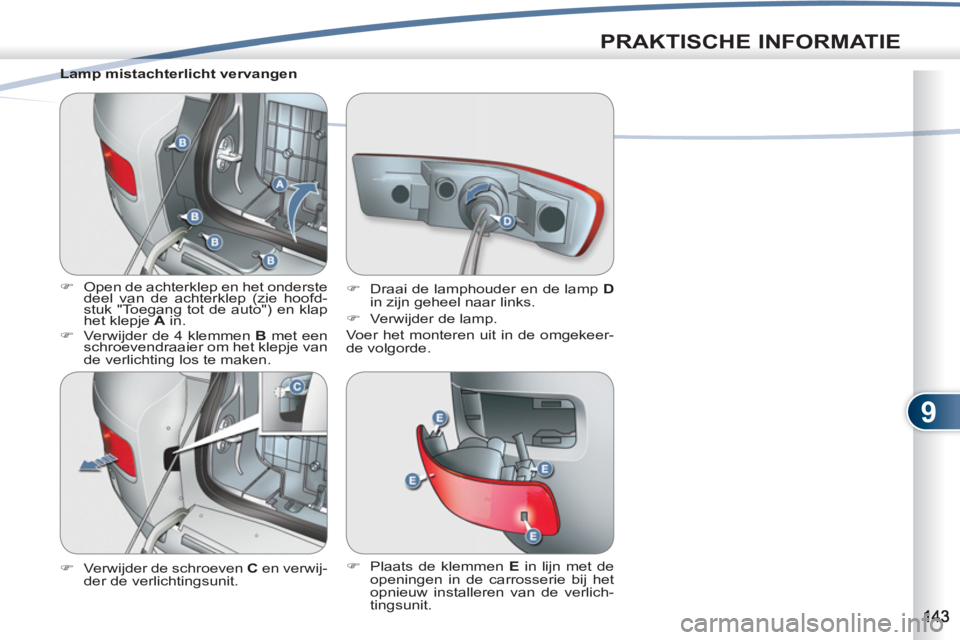

Lamp mistachterlicht vervangen
)
Open de achterklep en het onderste
deel van de achterklep (zie hoofd-
stuk "Toegang tot de auto") en klap
het klepje A
in.
)
Verwijder de 4 klemmen B
met een
schroevendraaier om het klepje van
de verlichting los te maken.
)
Verwijder de schroeven C
en verwij-
der de verlichtingsunit.
)
Draai de lamphouder en de lamp D
in zijn geheel naar links.
)
Verwijder de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.
)
Plaats de klemmen E in lijn met de
openingen in de carrosserie bij het
opnieuw installeren van de verlich-
tingsunit.
Page 146 of 236
9
PRAKTISCHE INFORMATIE

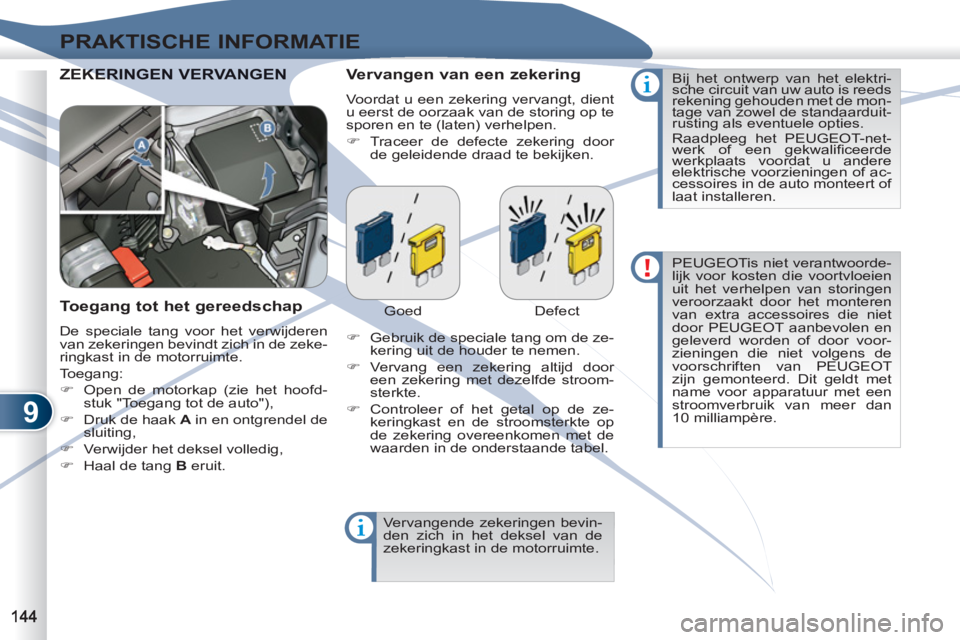

ZEKERKERINGEN VERVANGEN
Vervangen van een zekering
Voordat u een zekering vervangt, dient
u eerst de oorzaak van de storing op te
sporen en te (laten) verhelpen.
)
Traceer de defecte zekering door
de geleidende draad te bekijken.
Toegang tot het gereedschap
De speciale tang voor het verwijderen
van zekeringen bevindt zich in de zeke-
ringkast in de motorruimte.
Toegang:
)
Open de motorkap (zie het hoofd-
stuk "Toegang tot de auto"),
)
Druk de haak A
in en ontgrendel de
sluiting,
)
Verwijder het deksel volledig,
)
Haal de tang B
eruit.
Goed Defect
)
Gebruik de speciale tang om de ze-
kering uit de houder te nemen.
)
Vervang een zekering altijd door
een zekering met dezelfde stroom-
sterkte.
)
Controleer of het getal op de ze-
keringkast en de stroomsterkte op
de zekering overeenkomen met de
waarden in de onderstaande tabel.
Vervangende zekeringen bevin-
den zich in het deksel van de
zekeringkast in de motorruimte. Bij het ontwerp van het elektri-
sche circuit van uw auto is reeds
rekening gehouden met de mon-
tage van zowel de standaarduit-
rusting als eventuele opties.
Raadpleeg het PEUGEOT-net-
werk of een gekwalifi ceerde
werkplaats voordat u andere
elektrische voorzieningen of ac-
cessoires in de auto monteert of
laat installeren.
PEUGEOTis niet verantwoorde-
lijk voor kosten die voortvloeien
uit het verhelpen van storingen
veroorzaakt door het monteren
van extra accessoires die niet
door PEUGEOT aanbevolen en
geleverd worden of door voor-
zieningen die niet volgens de
voorschriften van PEUGEOT
zijn gemonteerd. Dit geldt met
name voor apparatuur met een
stroomverbruik van meer dan
10 milliampère.
Page 147 of 236
9
PRAKTISCHE INFORMATIE

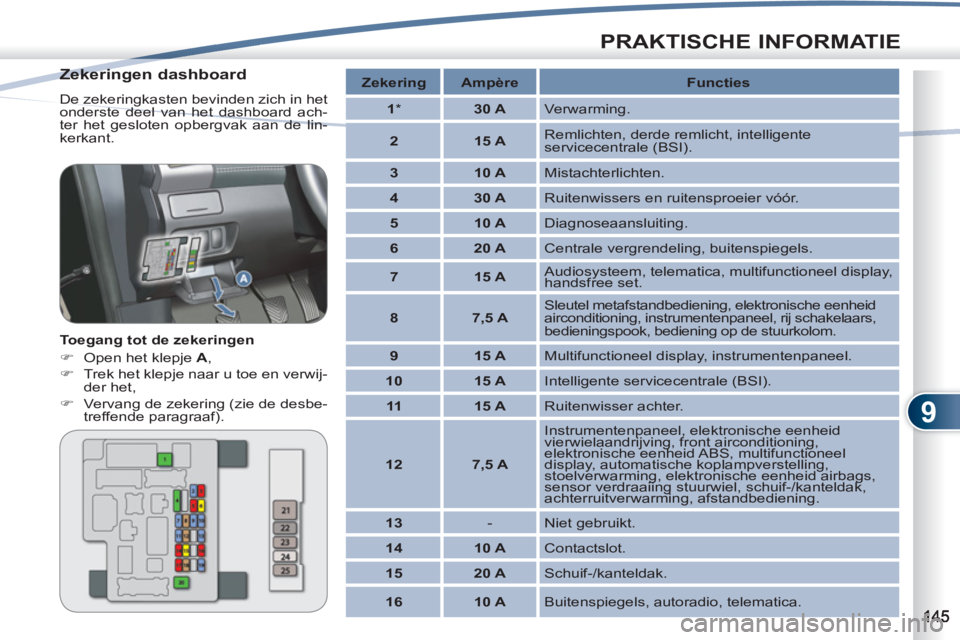

Zekeringen dashboard
De zekeringkasten bevinden zich in het
onderste deel van het dashboard ach-
ter het gesloten opbergvak aan de lin-
kerkant.
Toegang tot de zekeringen
)
Open het klepje A
,
)
Trek het klepje naar u toe en verwij-
der het,
)
Vervang de zekering (zie de desbe-
treffende paragraaf).
Zekering
Ampère
Functies
1
*
30 A
Verwarming.
2
15 A
Remlichten, derde remlicht, intelligente
servicecentrale (BSI).
3
10 A
Mistachterlichten.
4
30 A
Ruitenwissers en ruitensproeier vóór.
5
10 A
Diagnoseaansluiting.
6
20 A
Centrale vergrendeling, buitenspiegels.
7
15 A
Audiosysteem, telematica, multifunctioneel display,
handsfree set.
8
7,5 A
Sleutel metafstandbediening, elektronische eenheid
airconditioning, instrumentenpaneel, rij schakelaars,
bedieningspook, bediening op de stuurkolom.
9
15 A
Multifunctioneel display, instrumentenpaneel.
10
15 A
Intelligente servicecentrale (BSI).
11
15 A
Ruitenwisser achter.
12
7,5 A
Instrumentenpaneel, elektronische eenheid
vierwielaandrijving, front airconditioning,
elektronische eenheid ABS, multifunctioneel
display, automatische koplampverstelling,
stoelverwarming, elektronische eenheid airbags,
sensor verdraaiing stuurwiel, schuif-/kanteldak,
achterruitverwarming, afstandbediening.
13
- Niet gebruikt.
14
10 A
Contactslot.
15
20 A
Schuif-/kanteldak.
16
10 A
Buitenspiegels, autoradio, telematica.
Page 148 of 236
9
PRAKTISCHE INFORMATIE

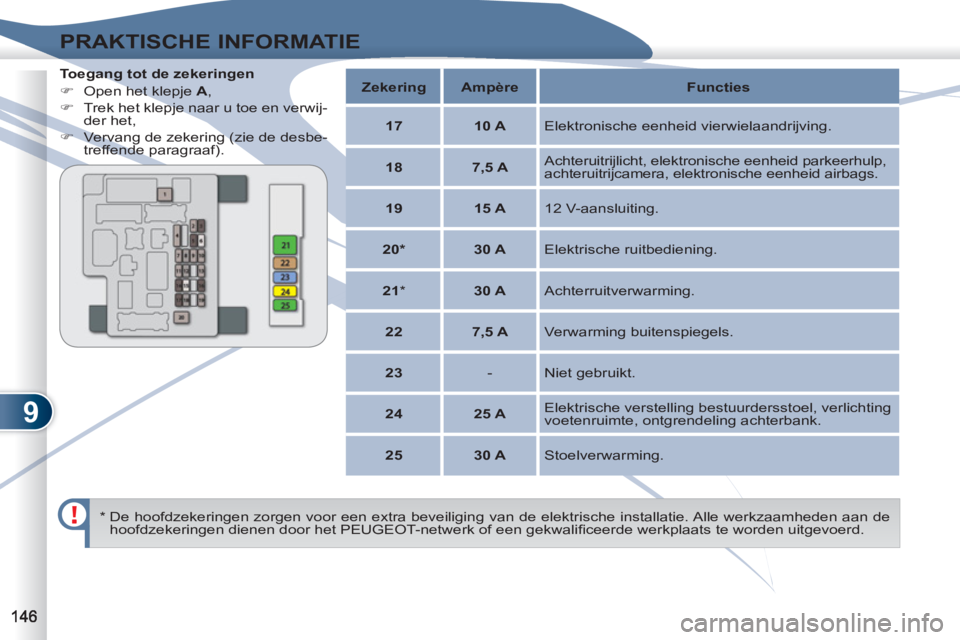

Toegang tot de zekeringen
)
Open het klepje A
,
)
Trek het klepje naar u toe en verwij-
der het,
)
Vervang de zekering (zie de desbe-
treffende paragraaf).
* De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Alle werkzaamheden aan de
hoofdzekeringen dienen door het PEUGEOT-netwerk of een gekwalifi ceerde werkplaats te worden uitgevoerd.
Zekering
Ampère
Functies
17
10 A
Elektronische eenheid vierwielaandrijving.
18
7,5 A
Achteruitrijlicht, elektronische eenheid parkeerhulp,
achteruitrijcamera, elektronische eenheid airbags.
19
15 A
12 V-aansluiting.
20*
30 A
Elektrische ruitbediening.
21
*
30 A
Achterruitverwarming.
22
7,5 A
Verwarming buitenspiegels.
23
- Niet gebruikt.
24
25 A
Elektrische verstelling bestuurdersstoel, verlichting
voetenruimte, ontgrendeling achterbank.
25
30 A
Stoelverwarming.
Page 149 of 236
9
PRAKTISCHE INFORMATIE

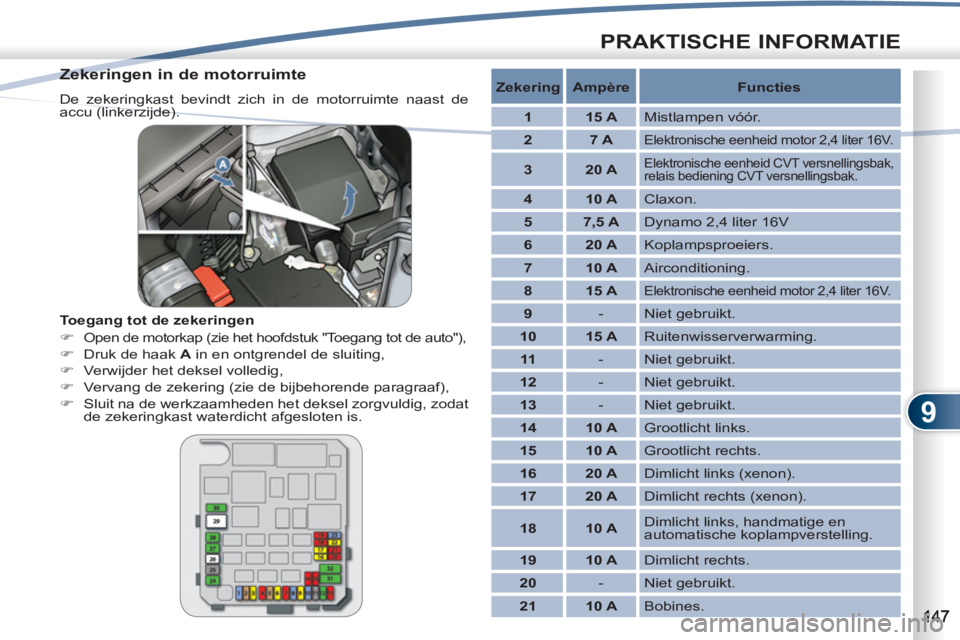

Zekeringen in de motorruimte
De zekeringkast bevindt zich in de motorruimte naast de
accu (linkerzijde).
Toegang tot de zekeringen
)
Open de motorkap (zie het hoofdstuk "Toegang tot de auto"),
)
Druk de haak A
in en ontgrendel de sluiting,
)
Verwijder het deksel volledig,
)
Vervang de zekering (zie de bijbehorende paragraaf),
)
Sluit na de werkzaamheden het deksel zorgvuldig, zodat
de zekeringkast waterdicht afgesloten is.
Zekering
Ampère
Functies
1
15 A
Mistlampen vóór.
2
7 A
Elektronische eenheid motor 2,4 liter 16V.
3
20 A
Elektronische eenheid CVT versnellingsbak,
relais bediening CVT versnellingsbak.
4
10 A
Claxon.
5
7,5 A
Dynamo 2,4 liter 16V
6
20 A
Koplampsproeiers.
7
10 A
Airconditioning.
8
15 A
Elektronische eenheid motor 2,4 liter 16V.
9
- Niet gebruikt.
10
15 A
Ruitenwisserverwarming.
11
- Niet gebruikt.
12
- Niet gebruikt.
13
- Niet gebruikt.
14
10 A
Grootlicht links.
15
10 A
Grootlicht rechts.
16
20 A
Dimlicht links (xenon).
17
20 A
Dimlicht rechts (xenon).
18
10 A
Dimlicht links, handmatige en
automatische koplampverstelling.
19
10 A
Dimlicht rechts.
20
- Niet gebruikt.
21
10 A
Bobines.
Page 150 of 236
9
PRAKTISCHE INFORMATIE

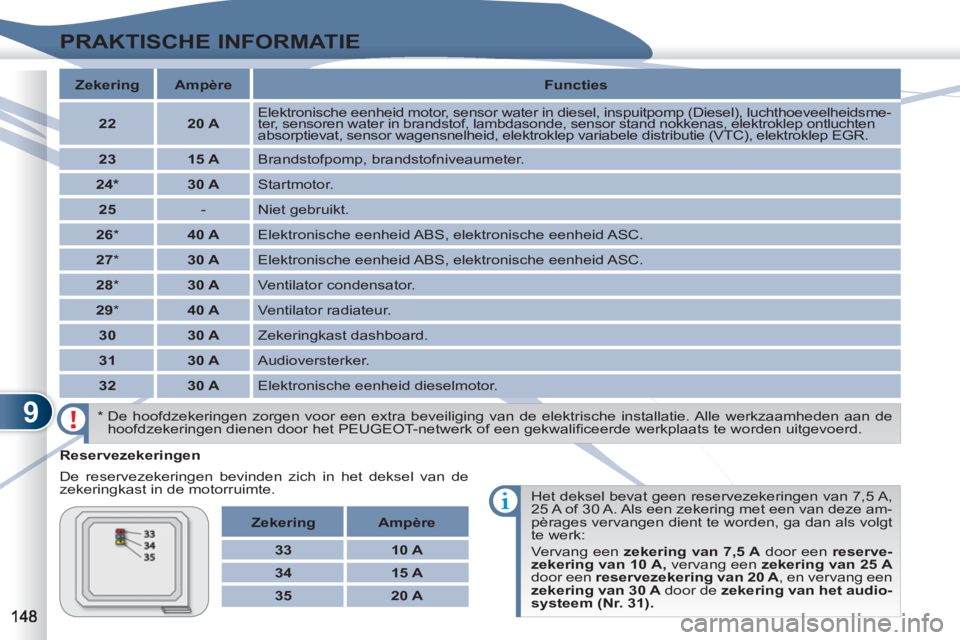

Reservezekeringen
De reservezekeringen bevinden zich in het deksel van de
zekeringkast in de motorruimte.
Het deksel bevat geen reservezekeringen van 7,5 A,
25 A of 30 A. Als een zekering met een van deze am-
pèrages vervangen dient te worden, ga dan als volgt
te werk:
Vervang een zekering van 7,5 A
door een reserve-
zekering van 10 A,
vervang een zekering van 25 A
door een reservezekering van 20 A
, en vervang een
zekering van 30 A
door de zekering van het audio-
systeem (Nr. 31).
* De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Alle werkzaamheden aan de
hoofdzekeringen dienen door het PEUGEOT-netwerk of een gekwalifi ceerde werkplaats te worden uitgevoerd.
Zekering
Ampère
Functies
22
20 A
Elektronische eenheid motor, sensor water in diesel, inspuitpomp (Diesel), luchthoeveelheidsme-
ter, sensoren water in brandstof, lambdasonde, sensor stand nokkenas, elektroklep ontluchten
absorptievat, sensor wagensnelheid, elektroklep variabele distributie (VTC), elektroklep EGR.
23
15 A
Brandstofpomp, brandstofniveaumeter.
24*
30 A
Startmotor.
25
- Niet gebruikt.
26
*
40 A
Elektronische eenheid ABS, elektronische eenheid ASC.
27
*
30 A
Elektronische eenheid ABS, elektronische eenheid ASC.
28
*
30 A
Ventilator condensator.
29
*
40 A
Ventilator radiateur.
30
30 A
Zekeringkast dashboard.
31
30 A
Audioversterker.
32
30 A
Elektronische eenheid dieselmotor.
Zekering
Ampère
33
10 A
34
15 A
35
20 A
