Page 141 of 236
9
INFORMACJE PRAKTYCZNE

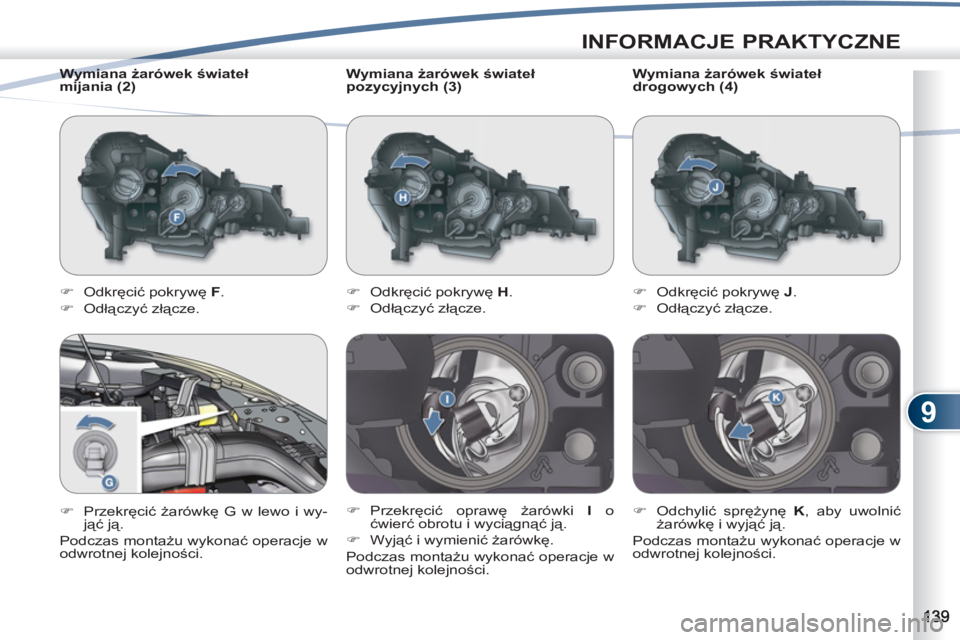

Wymiana żarówek świateł
pozycyjnych (3)
)
Odkręcić pokrywę H
.
)
Odłączyć złącze.
)
Przekręcić oprawę żarówki I
o
ćwierć obrotu i wyciągnąć ją.
)
Wyjąć i wymienić żarówkę.
Podczas montażu wykonać operacje w
odwrotnej kolejności.
)
Odkręcić pokrywę F
.
)
Odłączyć złącze.
)
Przekręcić
żarówkę G w lewo i wy-
jąć ją.
Podczas montażu wykonać operacje w
odwrotnej kolejności.
Wymiana żarówek świateł
mijania (2)
Wymiana żarówek świateł
drogowych (4)
)
Odkręcić pokrywę J
.
)
Odłączyć złącze.
)
Odchylić sprężynę K
, aby uwolnić
żarówkę i wyjąć ją.
Podczas montażu wykonać operacje w
odwrotnej kolejności.
Page 142 of 236
9
INFORMACJE PRAKTYCZNE
)

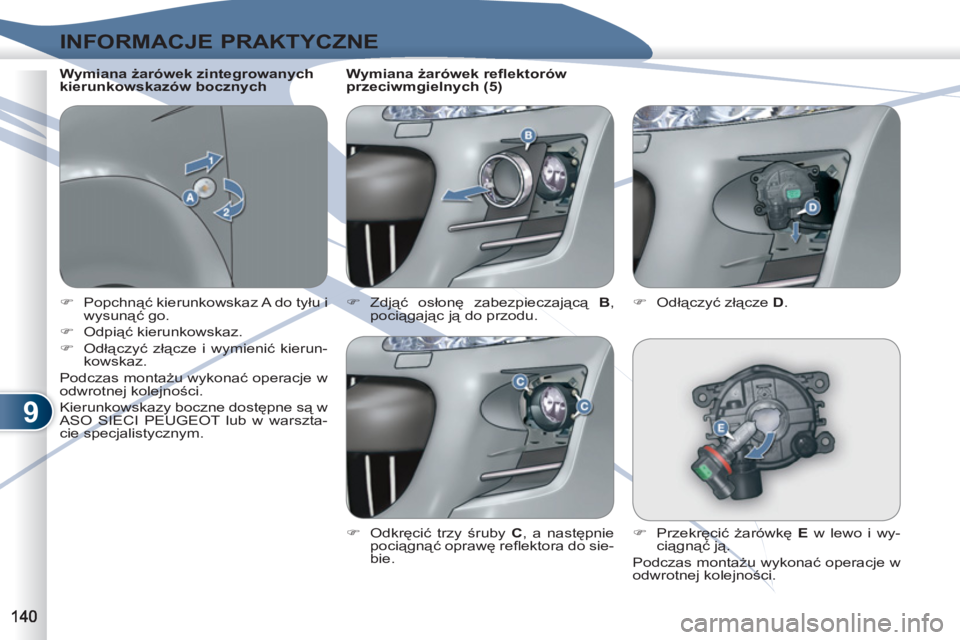

Popchnąć kierunkowskaz A do tyłu i
wysunąć go.
)
Odpiąć kierunkowskaz.
)
Odłączyć złącze i wymienić kierun-
kowskaz.
Podczas montażu wykonać operacje w
odwrotnej kolejności.
Kierunkowskazy boczne dostępne są w
ASO SIECI PEUGEOT lub w warszta-
cie specjalistycznym.
Wymiana żarówek zintegrowanych
kierunkowskazów bocznych
)
Zdjąć osłonę zabezpieczającą B
,
pociÄ…gajÄ…c jÄ… do przodu.
Wymiana żarówek refl ektorów
przeciwmgielnych (5)
)
Odkręcić trzy śruby C
, a następnie
pociągnąć oprawę refl ektora do sie-
bie.
)
Odłączyć złącze D
.
)
Przekręcić żarówkę E
w lewo i wy-
ciągnąć ją.
Podczas montażu wykonać operacje w
odwrotnej kolejności.
Page 143 of 236
9
INFORMACJE PRAKTYCZNE

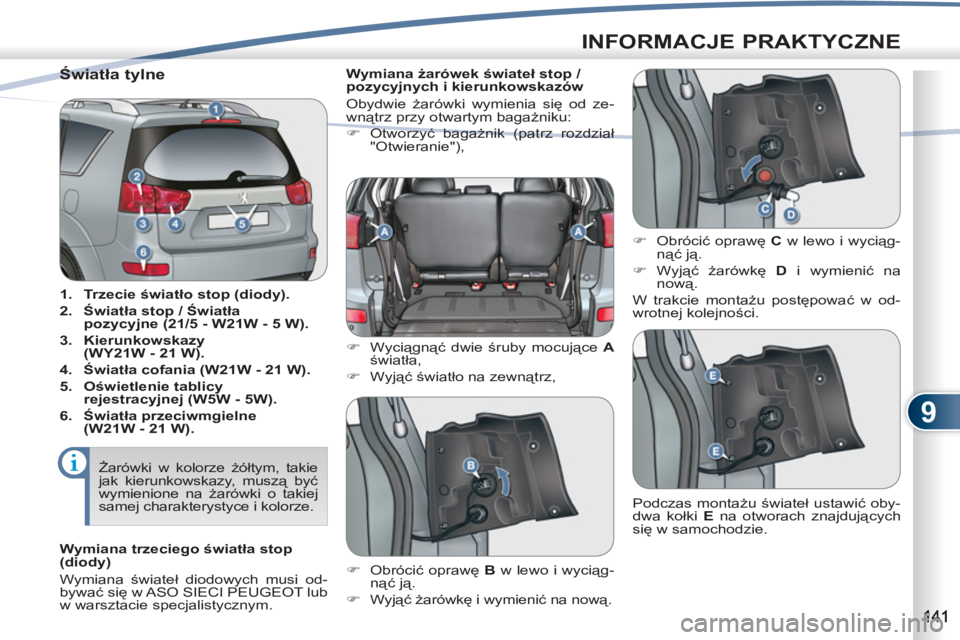

Światła tylne
1. Trzecie światło stop (diody).
2. Światła stop / Światła
pozycyjne (21/5 - W21W - 5 W).
3. Kierunkowskazy
(WY21W - 21 W).
4. Światła cofania (W21W - 21 W).
5. Oświetlenie tablicy
rejestracyjnej (W5W - 5W).
6. Światła przeciwmgielne
(W21W - 21 W).
Wymiana żarówek świateł stop /
pozycyjnych i kierunkowskazów
Obydwie żarówki wymienia się od ze-
wnątrz przy otwartym bagażniku:
)
Otworzyć bagażnik (patrz rozdział
"Otwieranie"),
)
Wyciągnąć dwie śruby mocujące A
światła,
)
Wyjąć światło na zewną
trz,
)
Obrócić oprawę C
w lewo i wyciÄ…g-
nąć ją.
)
Wyjąć żarówkę D
i wymienić na
nowÄ….
W trakcie montażu postępować w od-
wrotnej kolejności.
)
Obrócić oprawę B
w lewo i wyciÄ…g-
nąć ją.
)
Wyjąć żarówkę i wymienić na nową. Podczas montażu świateł ustawić oby-
dwa kołki E
na otworach znajdujÄ…cych
się w samochodzie. Żarówki w kolorze żół
tym, takie
jak kierunkowskazy, muszą być
wymienione na żarówki o takiej
samej charakterystyce i kolorze.
Wymiana trzeciego światła stop
(diody)
Wymiana świateł diodowych musi od-
bywać się w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym.
Page 144 of 236
9
INFORMACJE PRAKTYCZNE

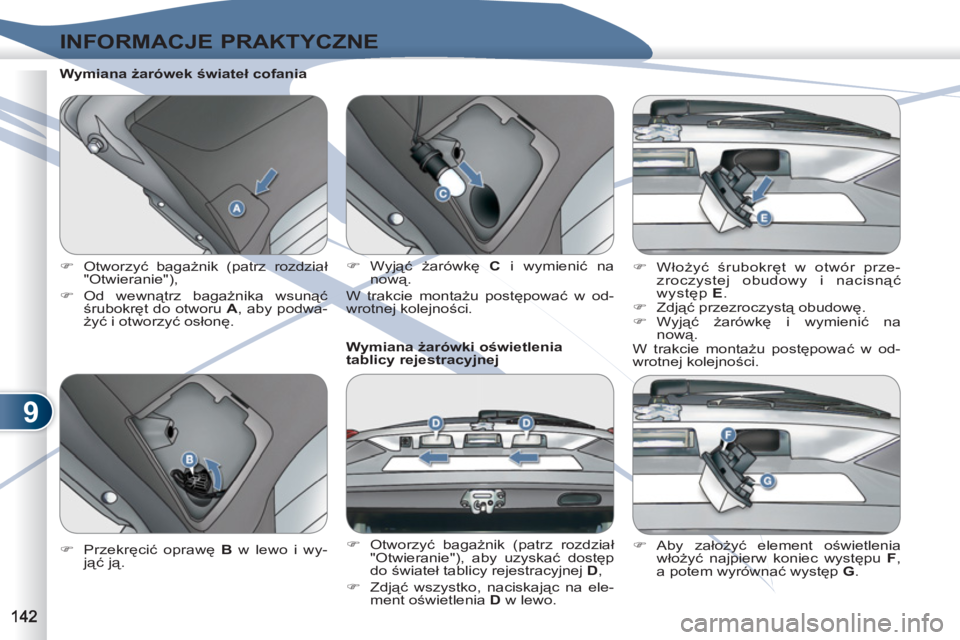

Wymiana żarówek świateł cofania
)
Otworzyć bagażnik (patrz rozdział
"Otwieranie"),
)
Od wewnątrz bagażnika wsunąć
śrubokręt do otworu A
, aby podwa-
żyć i otworzyć osłonę.
Wymiana żarówki oświetlenia
tablicy rejestracyjnej
)
Otworzyć bagażnik (patrz rozdział
"Otwieranie"), aby uzyskać dostęp
do świateł tablicy rejestracyjnej D
,
)
Zdjąć wszystko, naciskając na ele-
ment oświetlenia D
w lewo.
)
Przekręcić oprawę B
w lewo i wy-
jąć ją.
)
Wyjąć żarówkę C
i wymienić na
nowÄ….
W trakcie montażu postępować w od-
wrotnej kolejności.
)
Włożyć śrubokręt w otwór prze-
zroczystej obudowy i nacisnąć
występ E
.
)
Zdjąć przezroczystą obudowę.
)
Wyjąć żarówkę i wymienić na
nowÄ….
W trakcie montażu postępować w od-
wrotnej kolejności.
)
Aby założyć element oświetlenia
włożyć
najpierw koniec występu F
,
a potem wyrównać występ G
.
Page 145 of 236
9
INFORMACJE PRAKTYCZNE

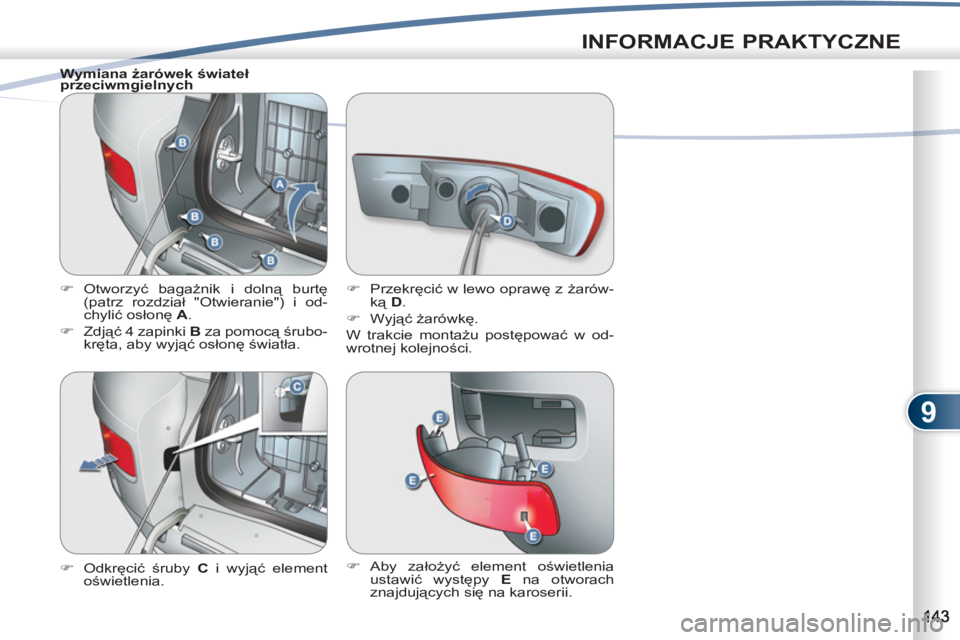

Wymiana żarówek świateł
przeciwmgielnych
)
Otworzyć bagażnik i dolną burtę
(patrz rozdział "Otwieranie") i od-
chylić osłonę A
.
)
Zdjąć 4 zapinki B
za pomocą śrubo-
kręta, aby wyjąć osłonę światła.
)
Odkręcić śruby C
i wyjąć element
oświetlenia.
)
Przekręcić w lewo oprawę z żarów-
kÄ… D
.
)
Wyjąć żarówkę.
W trakcie montaż
u postępować w od-
wrotnej kolejności.
)
Aby założyć element oświetlenia
ustawić występy E
na otworach
znajdujÄ…cych siÄ™ na karoserii.
Page 146 of 236
9
INFORMACJE PRAKTYCZNE

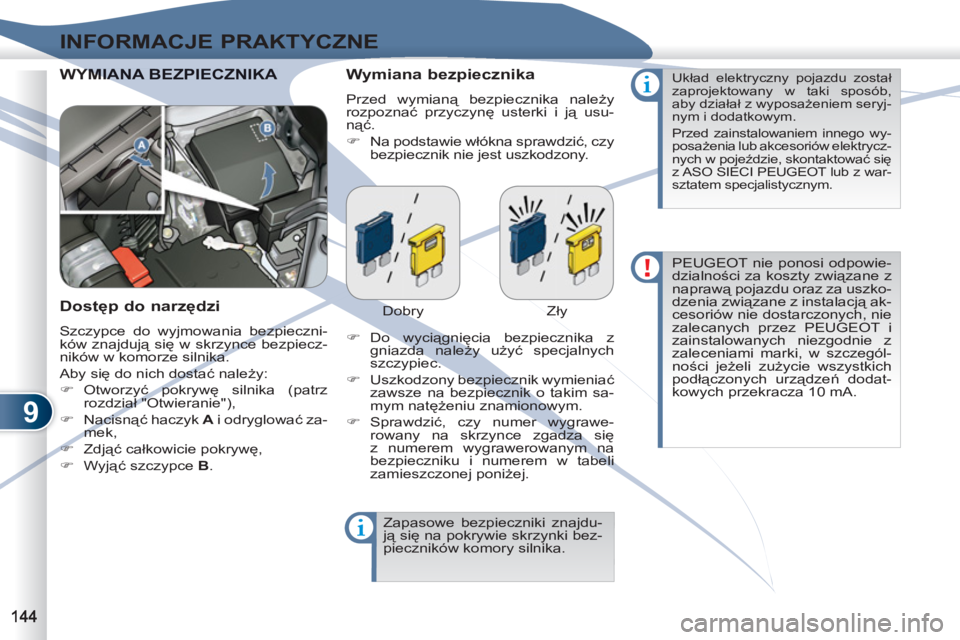

WYMIAYMIANA BEZPIECZNIKA
Wymiana bezpiecznika
Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.
)
Na podstawie włókna sprawdzić, czy
bezpiecznik nie jest uszkodzony.
Dostęp do narzędzi
Szczypce do wyjmowania bezpieczni-
ków znajdują się w skrzynce bezpiecz-
ników w komorze silnika.
Aby się do nich dostać należy:
)
Otworzyć pokrywę silnika (patrz
rozdział "Otwieranie"),
)
Nacisnąć haczyk A
i odryglować za-
mek,
)
Zdjąć całkowicie pokrywę,
)
Wyjąć szczypce B
.
Dobry ZÅ‚y
)
Do wyciągnięcia bezpiecznika z
gniazda należy użyć specjalnych
szczypiec.
)
Uszkodzony bezpiecznik wymieniać
zawsze na bezpiecznik o takim sa-
mym natężeniu znamionowym.
)
Sprawdzić, czy numer wygrawe-
rowany na skrzynce zgadza siÄ™
z numerem wygrawerowanym na
bezpieczniku i numerem w tabeli
zamieszczonej poniżej.
Zapasowe bezpieczniki znajdu-
jÄ… siÄ™ na pokrywie skrzynki bez-
pieczników komory silnika.
Układ elektryczny pojazdu został
zaprojektowany w taki sposób,
aby działał z wyposażeniem seryj-
nym i dodatkowym.
Przed zainstalowaniem innego wy-
posażenia lub akcesoriów elektrycz-
nych w pojeździe, skontaktować się
z ASO SIECI PEUGEOT lub z war-
sztatem specjalistycznym.
PEUGEOT nie ponosi odpowie-
dzialności za koszty związane z
naprawÄ… pojazdu oraz za uszko-
dzenia zwiÄ…zane z instalacjÄ… ak-
cesoriów nie dostarczonych, nie
zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z
zaleceniami marki, w szczegól-
ności jeżeli zużycie wszystkich
podłączonych urządzeń dodat-
kowych przekracza 10 mA.

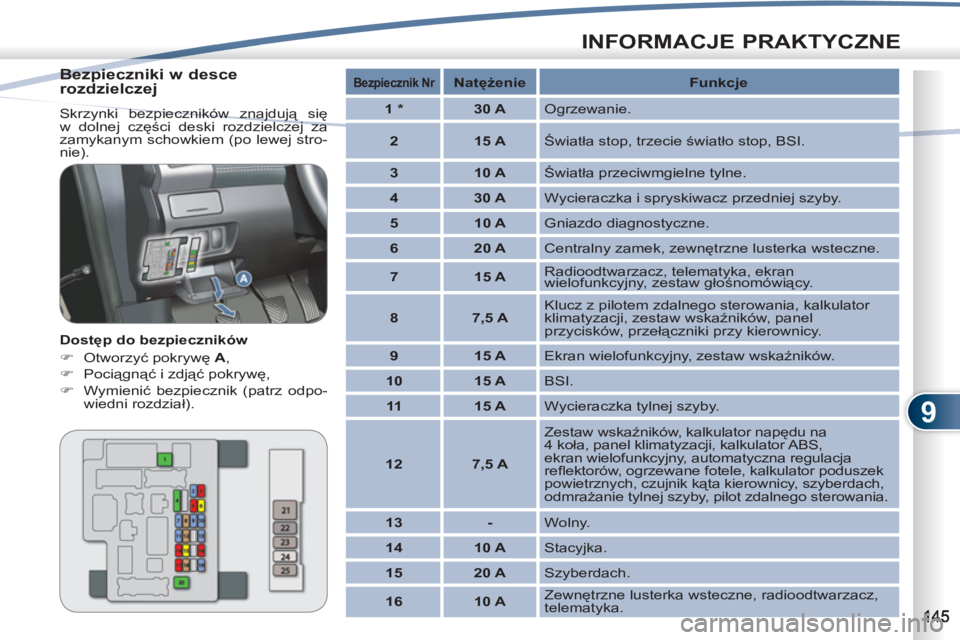

Page 147 of 236
9
INFORMACJE PRAKTYCZNE
Bezpieczniki w desce
rozdzielczej
Skrzynki bezpieczników znajdują się
w dolnej części deski rozdzielczej za
zamykanym schowkiem (po lewej stro-
nie).
Dostęp do bezpieczników
)
Otworzyć pokrywę A
,
)
Pociągnąć i zdjąć pokrywę,
)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).
Bezpiecznik Nr
Natężenie
Funkcje
1 *
30 A
Ogrzewanie.
2
15 A
Światła stop, trzecie światło stop, BSI.
3
10 A
Światła przeciwmgielne tylne.
4
30 A
Wycieraczka i spryskiwacz przedniej szyby.
5
10 A
Gniazdo diagnostyczne.
6
20 A
Centralny zamek, zewnętrzne lusterka wsteczne.
7
15 A
Radioodtwarzacz, telematyka, ekran
wielofunkcyjny, zestaw głośnomówiący.
8
7,5 A
Klucz z pilotem zdalnego sterowania, kalkulator
klimatyzacji, zestaw wskaźników, panel
przycisków, przełączniki przy kierownicy.
9
15 A
Ekran wielofunkcyjny, zestaw wskaźników.
10
15 A
BSI.
11
15 A
Wycieraczka tylnej szyby.
12
7,5 A
Zestaw wskaźników, kalkulator napędu na
4 koła, panel klimatyzacji, kalkulator ABS,
ekran wielofunkcyjny, automatyczna regulacja
refl ektorów, ogrzewane fotele, kalkulator poduszek
powietrznych, czujnik kÄ…ta kierownicy, szyberdach,
odmrażanie tylnej szyby, pilot zdalnego sterowania.
13
-
Wolny.
14
10 A
Stacyjka.
15
20 A
Szyberdach.
16
10 A
Zewnętrzne lusterka wsteczne, radioodtwarzacz,
telematyka.
Page 148 of 236
9
INFORMACJE PRAKTYCZNE

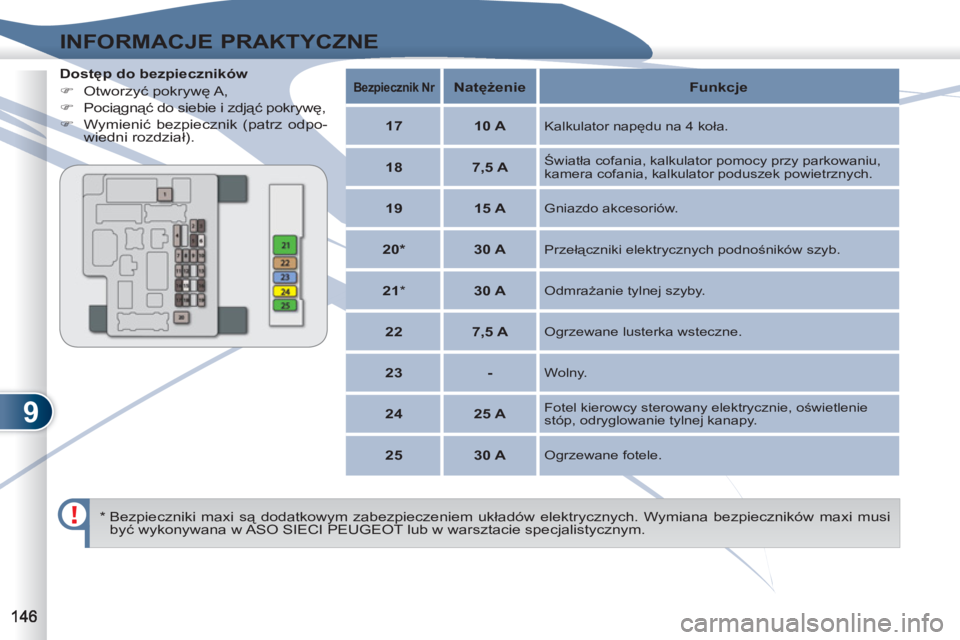

Dostęp do bezpieczników
)
Otworzyć pokrywę A,
)
Pociągnąć do siebie i zdjąć pokrywę,
)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).
* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wymiana bezpieczników maxi musi
być wykonywana w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.
Bezpiecznik Nr
Natężenie
Funkcje
17
10 A
Kalkulator napędu na 4 koła.
18
7,5 A
Światła cofania, kalkulator pomocy przy parkowaniu,
kamera cofania, kalkulator poduszek powietrznych.
19
15 A
Gniazdo akcesoriów.
20*
30 A
Przełączniki elektrycznych podnośników szyb.
21
*
30 A
Odmrażanie tylnej szyby.
22
7,5 A
Ogrzewane lusterka wsteczne.
23
-
Wolny.
24
25 A
Fotel kierowcy sterowany elektrycznie, oświetlenie
stóp, odryglowanie tylnej kanapy.
25
30 A
Ogrzewane fotele.
Page 149 of 236
9
INFORMACJE PRAKTYCZNE

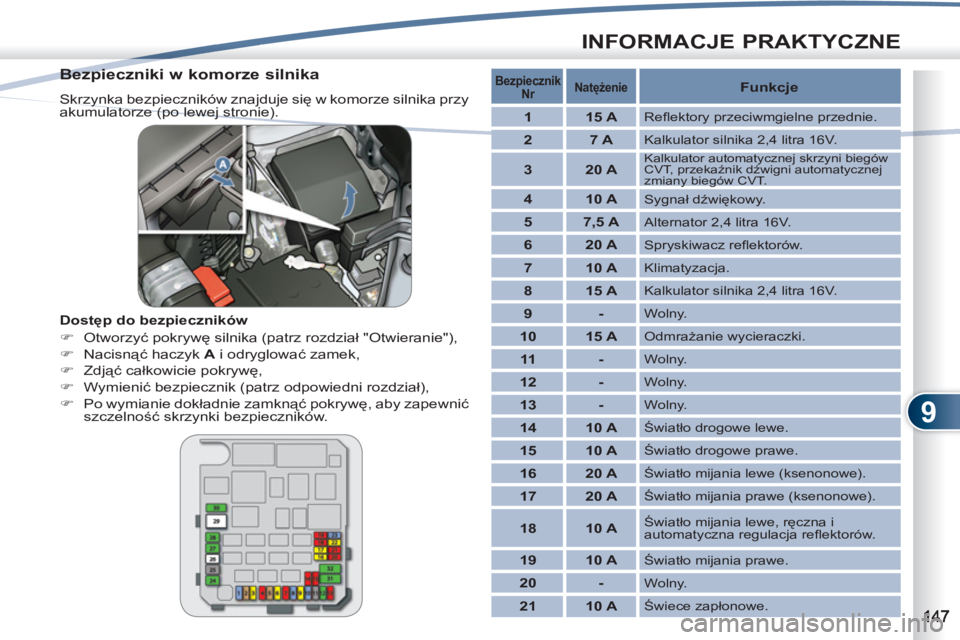

Bezpieczniki w komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika przy
akumulatorze (po lewej stronie).
Dostęp do bezpieczników
)
Otworzyć pokrywę silnika (patrz rozdział "Otwieranie"),
)
Nacisnąć haczyk A
i odryglować zamek,
)
Zdjąć całkowicie pokrywę,
)
Wymienić bezpiecznik (patrz odpowiedni rozdział),
)
Po wymianie dokładnie zamknąć pokrywę, aby zapewnić
szczelność skrzynki bezpieczników.
Bezpiecznik
Nr
Natężenie
Funkcje
1
15 A
Refl ektory przeciwmgielne przednie.
2
7 A
Kalkulator silnika 2,4 litra 16V.
3
20 A
Kalkulator automatycznej skrzyni biegów
CVT, przekaźnik dźwigni automatycznej
zmiany biegów CVT.
4
10 A
Sygnał dźwiękowy.
5
7,5 A
Alternator 2,4 litra 16V.
6
20 A
Spryskiwacz refl ektorów.
7
10 A
Klimatyzacja.
8
15 A
Kalkulator silnika 2,4 litra 16V.
9
-
Wolny.
10
15 A
Odmrażanie wycieraczki.
11
-
Wolny.
12
-
Wolny.
13
-
Wolny.
14
10 A
Światło drogowe lewe.
15
10 A
Światło drogowe prawe.
16
20 A
Światło mijania lewe (ksenonowe).
17
20 A
Światło mijania prawe (ksenonowe).
18
10 A
Światło mijania lewe, ręczna i
automatyczna regulacja refl ektorów.
19
10 A
Światło mijania prawe.
20
-
Wolny.
21
10 A
Świece zapłonowe.

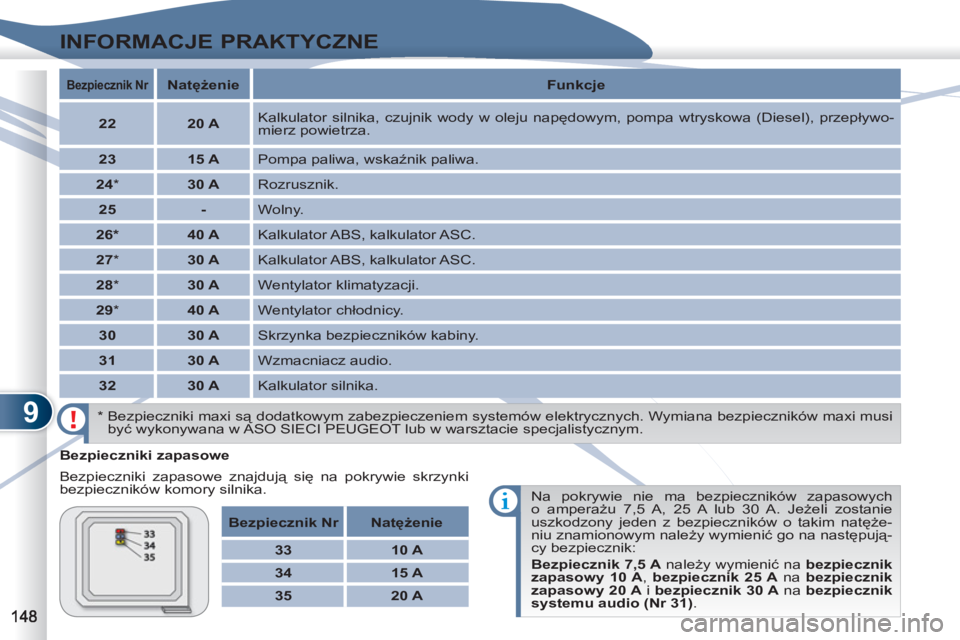

Page 150 of 236
9
INFORMACJE PRAKTYCZNE
Bezpieczniki zapasowe
Bezpieczniki zapasowe znajdujÄ… siÄ™ na pokrywie skrzynki
bezpieczników komory silnika.
Na pokrywie nie ma bezpieczników zapasowych
o amperażu 7,5 A, 25 A lub 30 A. Jeżeli zostanie
uszkodzony jeden z bezpieczników o takim natęże-
niu znamionowym należy wymienić go na następują-
cy bezpiecznik:
Bezpiecznik 7,5 A
należy wymienić na bezpiecznik
zapasowy 10 A
, bezpiecznik 25 A
na bezpiecznik
zapasowy 20 A
i bezpiecznik 30 A
na bezpiecznik
systemu audio (Nr 31)
.
* Bezpieczniki maxi są dodatkowym zabezpieczeniem systemów elektrycznych. Wymiana bezpieczników maxi musi
być wykonywana w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.
Bezpiecznik Nr
Natężenie
Funkcje
22
20 A
Kalkulator silnika, czujnik wody w oleju napędowym, pompa wtryskowa (Diesel), przepływo-
mierz powietrza.
23
15 A
Pompa paliwa, wskaźnik paliwa.
24
*
30 A
Rozrusznik.
25
-
Wolny.
26*
40 A
Kalkulator ABS, kalkulator ASC.
27
*
30 A
Kalkulator ABS, kalkulator ASC.
28
*
30 A
Wentylator klimatyzacji.
29
*
40 A
Wentylator chłodnicy.
30
30 A
Skrzynka bezpieczników kabiny.
31
30 A
Wzmacniacz audio.
32
30 A
Kalkulator silnika.
Bezpiecznik Nr
Natężenie
33
10 A
34
15 A
35
20 A
