Page 141 of 236
9
PRAKTIČNE INFORMACIJE

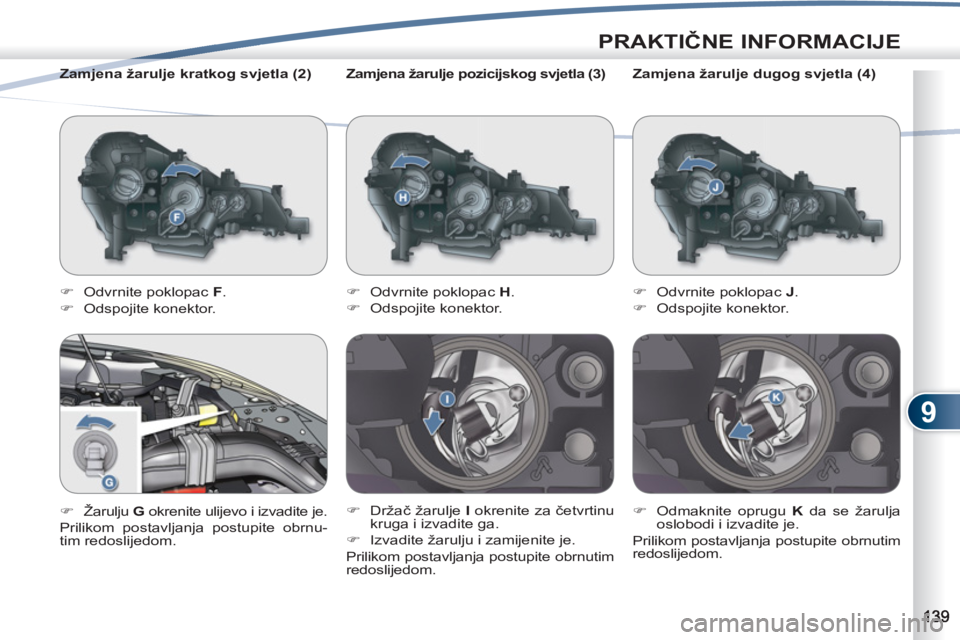

Zamjena žarulje pozicijskog svjetla (3)
)
Odvrnite poklopac H
.
)
Odspojite konektor.
)
Držač žarulje I
okrenite za četvrtinu
kruga i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
)
Odvrnite poklopac F
.
)
Odspojite konektor.
)
Žarulju G
okrenite ulijevo i izvadite je.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
Zamjena žarulje kratkog svjetla (2)
Zamjena žarulje dugog svjetla (4)
)
Odvrnite poklopac J
.
)
Odspojite konektor.
)
Odmaknite oprugu K
da se žarulja
oslobodi i izvadite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Page 142 of 236
9
PRAKTIČNE INFORMACIJE
)

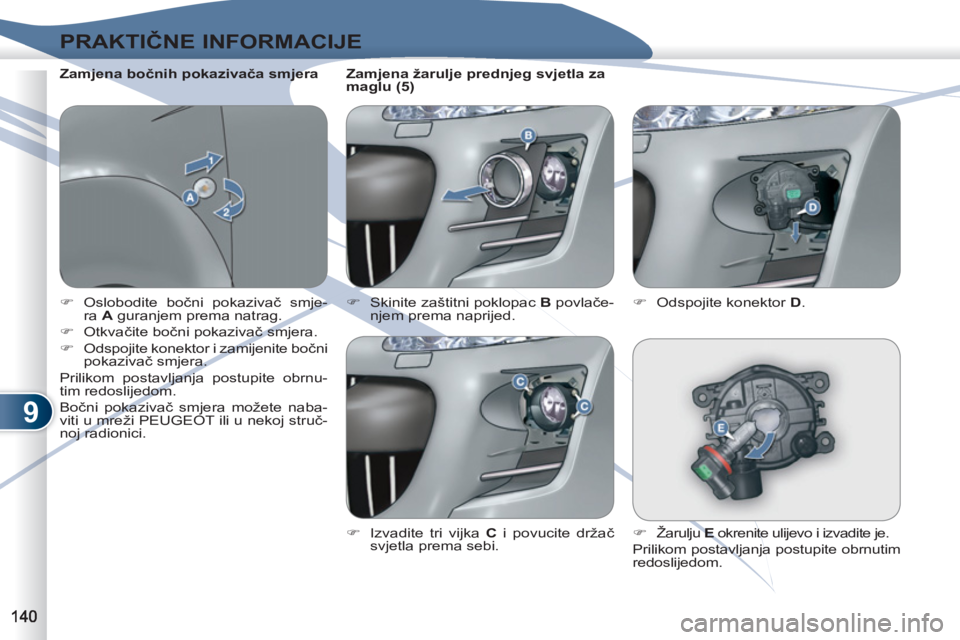

Oslobodite bočni pokazivač smje-
ra A
guranjem prema natrag.
)
Otkvačite bočni pokazivač smjera.
)
Odspojite konektor i zamijenite bočni
pokazivač smjera.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
Bočni pokazivač smjera možete naba-
viti u mreži PEUGEOT ili u nekoj struč-
noj radionici.
Zamjena bočnih pokazivača smjera
)
Skinite zaštitni poklopac B
povlače-
njem prema naprijed.
Zamjena žarulje prednjeg svjetla za
maglu (5)
)
Izvadite tri vijka C
i povucite držač
svjetla prema sebi.
)
Odspojite konektor D
.
)
Žarulju E
okrenite ulijevo i izvadite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.

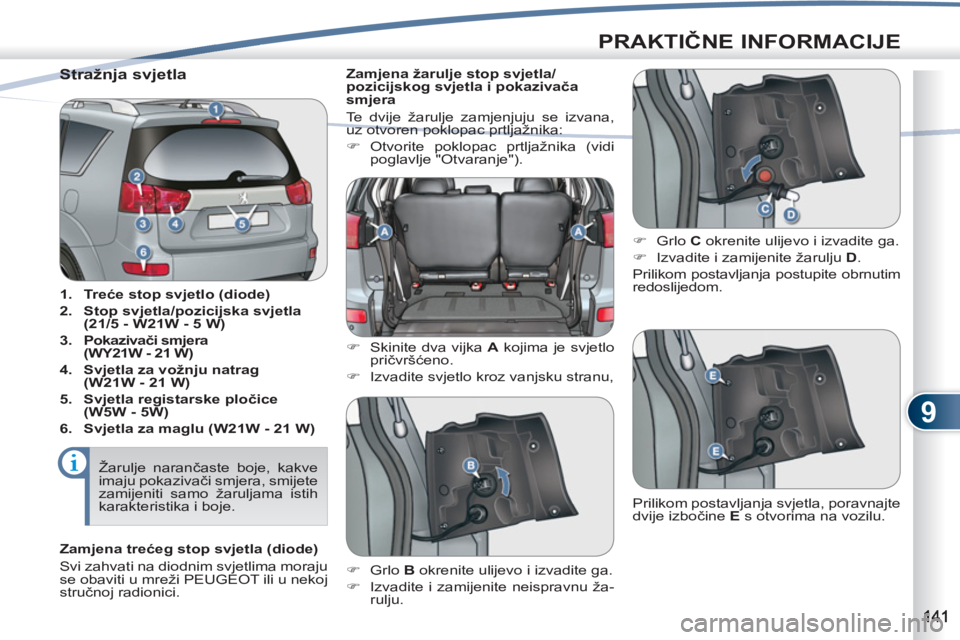

Page 143 of 236
9
PRAKTIČNE INFORMACIJE
Stražnja svjetla
1.
Tr eće stop svjetlo (diode)
2.
Stop svjetla/pozicijska svjetla
(21/5 - W21W - 5 W)
3.
Pokazivači smjera
(WY21W - 21 W)
4.
Svjetla za vožnju natrag
(W21W - 21 W)
5.
Svjetla registarske pločice
(W5W - 5W)
6.
Svjetla za maglu (W21W - 21 W)
Zamjena žarulje stop svjetla/
pozicijskog svjetla i pokazivača
smjera
Te dvije žarulje zamjenjuju se izvana,
uz otvoren poklopac prtljažnika:
)
Otvorite poklopac prtljažnika (vidi
poglavlje "Otvaranje").
)
Skinite dva vijka A
kojima je svjetlo
pričvršćeno.
)
Izvadite svjetlo kroz vanjsku stranu,
)
Grlo C
okrenite ulijevo i izvadite ga.
)
Izvadite i zamijenite žarulju D
.
Prilikom postavljanja postupite obrnutim
redoslijedom.
)
Grlo B
okrenite ulijevo i izvadite ga.
)
Izvadite i zamijenite neispravnu ža-
rulju. Prilikom postavljanja svjetla, poravnajte
dvije izbočine E
s otvorima na vozilu. Žarulje narančaste boje, kakve
imaju pokazivači smjera, smijete
zamijeniti samo žaruljama istih
karakteristika i boje.
Zamjena trećeg stop svjetla (diode)
Svi zahvati na diodnim svjetlima moraju
se obaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Page 144 of 236
9
PRAKTIČNE INFORMACIJE

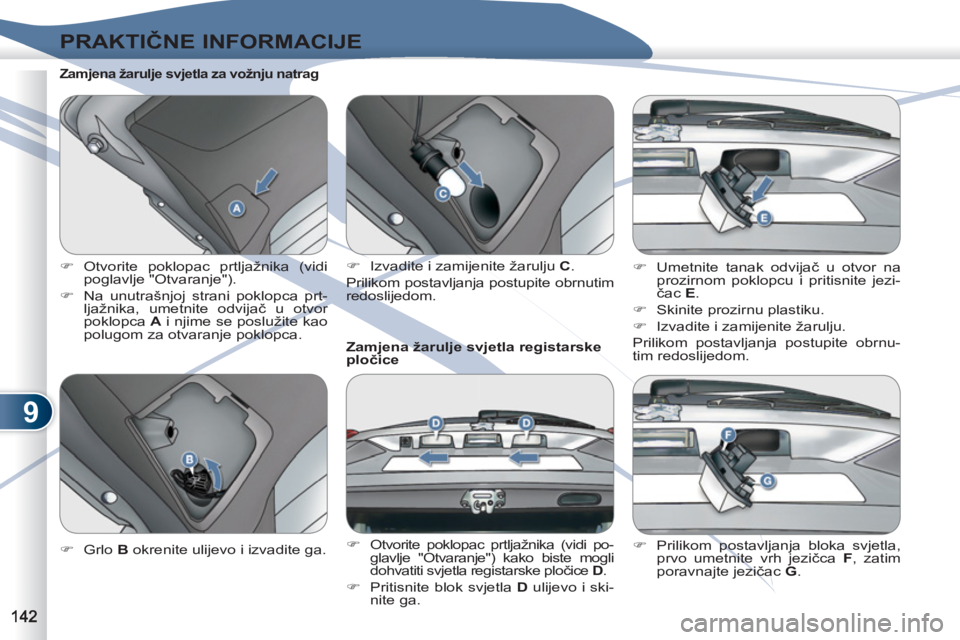

Zamjena žarulje svjetla za vožnju natrag
)
Otvorite poklopac prtljažnika (vidi
poglavlje "Otvaranje").
)
Na unutrašnjoj strani poklopca prt-
ljažnika, umetnite odvijač u otvor
poklopca A
i njime se poslužite kao
polugom za otvaranje poklopca.
Zamjena žarulje svjetla registarske
pločice
)
Otvorite poklopac prtljažnika (vidi po-
glavlje "Otvaranje") kako biste mogli
dohvatiti svjetla registarske pločice D
.
)
Pritisnite blok svjetla D
ulijevo i ski-
nite ga.
)
Grlo B
okrenite ulijevo i izvadite ga.
)
Izvadite i zamijenite žarulju C
.
Prilikom postavljanja postupite obrnutim
redoslijedom.
)
Umetnite tanak odvijač u otvor na
prozirnom poklopcu i pritisnite jezi-
čac E
.
)
Skinite prozirnu plastiku.
)
Izvadite i zamijenite žarulju.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
)
Prilikom postavljanja bloka svjetla,
prvo umetnite vrh jezičca F
, zatim
poravnajte jezičac G
.
Page 145 of 236
9
PRAKTIČNE INFORMACIJE
Zamjena žarulje svjetla za maglu
)
Otvorite gornji i donji poklopac prt-
ljažnika (vidi poglavlje "Otvaranje") i
preklopite poklopac A
.
)
Skinite 4 kopče B
pomoću odvijača
kako biste oslobodili poklopac svjetla.
)
Skinite vijke C
i izvadite blok svjetla.
)
Okrenite ulijevo grlo i žarulju D
.
)
Izvadite i zamijenite žarulju.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
)
Prilikom postavljanja svjetla, poravnajte
kopče E
s otvorima na karoseriji.
Page 146 of 236
9
PRAKTIČNE INFORMACIJE

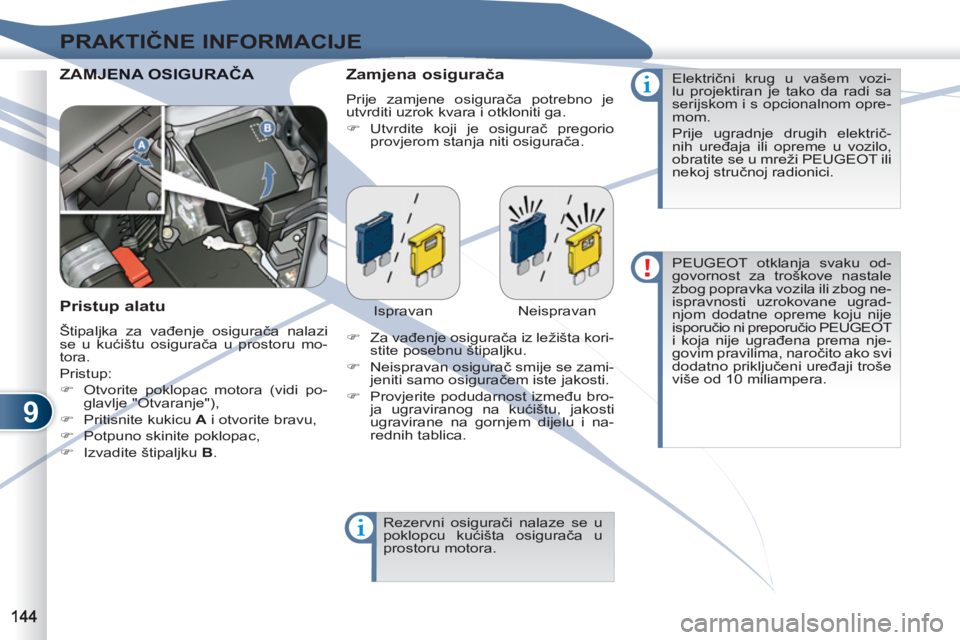

ZAMJEAMJENA OSIGURAČA
Zamjena osigurača
Prije zamjene osigurača potrebno je
utvrditi uzrok kvara i otkloniti ga.
)
Utvrdite koji je osigurač pregorio
provjerom stanja niti osigurača.
Pristup alatu
Štipaljka za vađenje osigurača nalazi
se u kućištu osigurača u prostoru mo-
tora.
Pristup:
)
Otvorite poklopac motora (vidi po-
glavlje "Otvaranje"),
)
Pritisnite kukicu A
i otvorite bravu,
)
Potpuno skinite poklopac,
)
Izvadite štipaljku B
.
Ispravan Neispravan
)
Za vađenje osigurača iz ležišta kori-
stite posebnu štipaljku.
)
Neispravan osigurač smije se zami-
jeniti samo osiguračem iste jakosti.
)
Provjerite podudarnost između bro-
ja ugraviranog na kućištu, jakosti
ugravirane na gornjem dijelu i na-
rednih tablica.
Rezervni osigurači nalaze se u
poklopcu kućišta osigurača u
prostoru motora. Električni krug u vašem vozi-
lu projektiran je tako da radi sa
serijskom i s opcionalnom opre-
mom.
Prije ugradnje drugih električ-
nih uređaja ili opreme u vozilo,
obratite se u mreži PEUGEOT ili
nekoj stručnoj radionici.
PEUGEOT otklanja svaku od-
govornost za troškove nastale
zbog popravka vozila ili zbog ne-
ispravnosti uzrokovane ugrad-
njom dodatne opreme koju nije
isporučio ni preporučio PEUGEOT
i koja nije ugrađena prema nje-
govim pravilima, naročito ako svi
dodatno priključeni ure
đaji troše
više od 10 miliampera.
Page 147 of 236
9
PRAKTIČNE INFORMACIJE

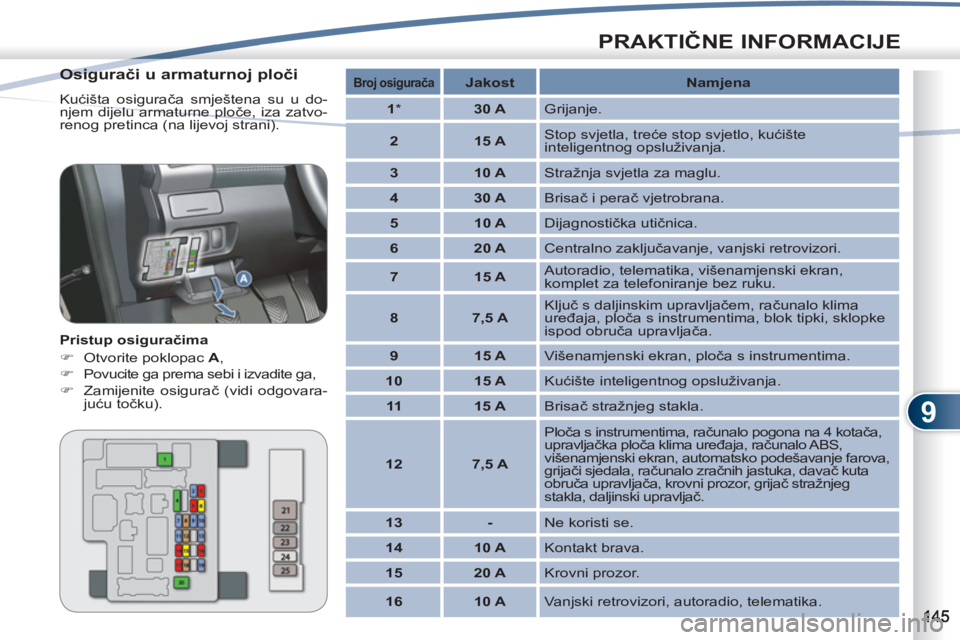

Osigurači u armaturnoj ploči
Kućišta osigurača smještena su u do-
njem dijelu armaturne ploče, iza zatvo-
renog pretinca (na lijevoj strani).
Pristup osiguračima
)
Otvorite poklopac A
,
)
Povucite ga prema sebi i izvadite ga,
)
Zamijenite osigurač (vidi odgovara-
juću točku).
Broj osigurača
Jakost
Namjena
1
*
30 A
Grijanje.
2
15 A
Stop svjetla, treće stop svjetlo, kućište
inteligentnog opsluživanja.
3
10 A
Stražnja svjetla za maglu.
4
30 A
Brisač i perač vjetrobrana.
5
10 A
Dijagnostička utičnica.
6
20 A
Centralno zaključavanje, vanjski retrovizori.
7
15 A
Autoradio, telematika, višenamjenski ekran,
komplet za telefoniranje bez ruku.
8
7,5 A
Ključ s daljinskim upravljačem, računalo klima
uređaja, ploča s instrumentima, blok tipki, sklopke
ispod obruča upravljača.
9
15 A
Višenamjenski ekran, ploča s instrumentima.
10
15 A
Ku
ćište inteligentnog opsluživanja.
11
15 A
Brisač stražnjeg stakla.
12
7,5 A
Ploča s instrumentima, računalo pogona na 4 kotača,
upravljačka ploča klima uređaja, računalo ABS,
višenamjenski ekran, automatsko podešavanje farova,
grijači sjedala, računalo zračnih jastuka, davač kuta
obruča upravljača, krovni prozor, grijač stražnjeg
stakla, daljinski upravljač.
13
-
Ne koristi se.
14
10 A
Kontakt brava.
15
20 A
Krovni prozor.
16
10 A
Vanjski retrovizori, autoradio, telematika.
Page 148 of 236
9
PRAKTIČNE INFORMACIJE

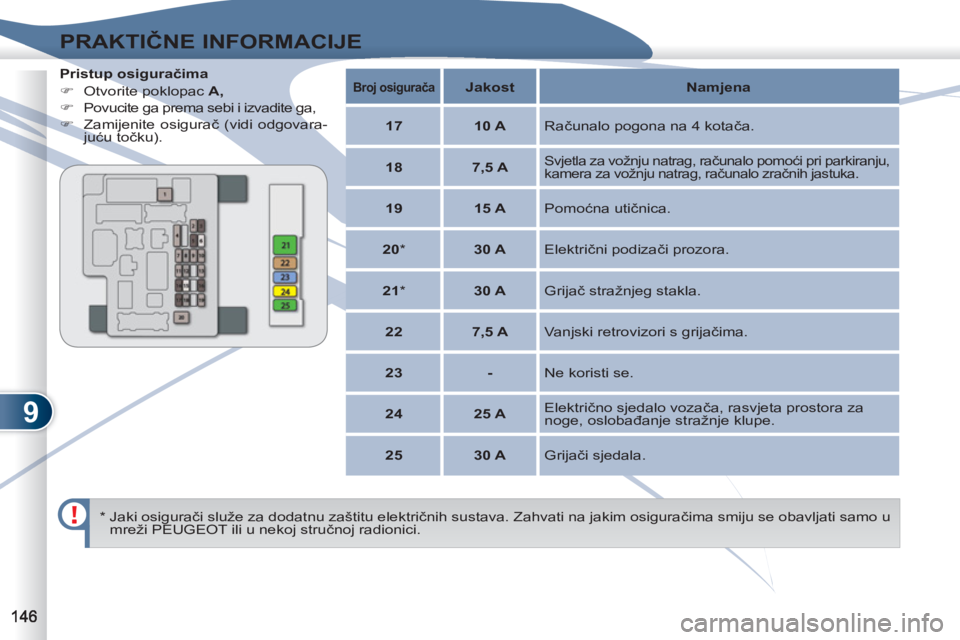

Pristup osiguračima
)
Otvorite poklopac A,
)
Povucite ga prema sebi i izvadite ga,
)
Zamijenite osigurač (vidi odgovara-
juću točku).
* Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračima smiju se obavljati samo u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Broj osigurača
Jakost
Namjena
17
10 A
Računalo pogona na 4 kotača.
18
7,5 A
Svjetla za vožnju natrag, računalo pomoći pri parkiranju,
kamera za vožnju natrag, računalo zračnih jastuka.
19
15 A
Pomoćna utičnica.
20
*
30 A
Električni podizači prozora.
21
*
30 A
Grijač stražnjeg stakla.
22
7,5 A
Vanjski retrovizori s grijačima.
23
-
Ne koristi se.
24
25 A
Električno sjedalo vozača, rasvjeta prostora za
noge, oslobađanje stražnje klupe.
25
30 A
Grijači sjedala.
Page 149 of 236
9
PRAKTIČNE INFORMACIJE

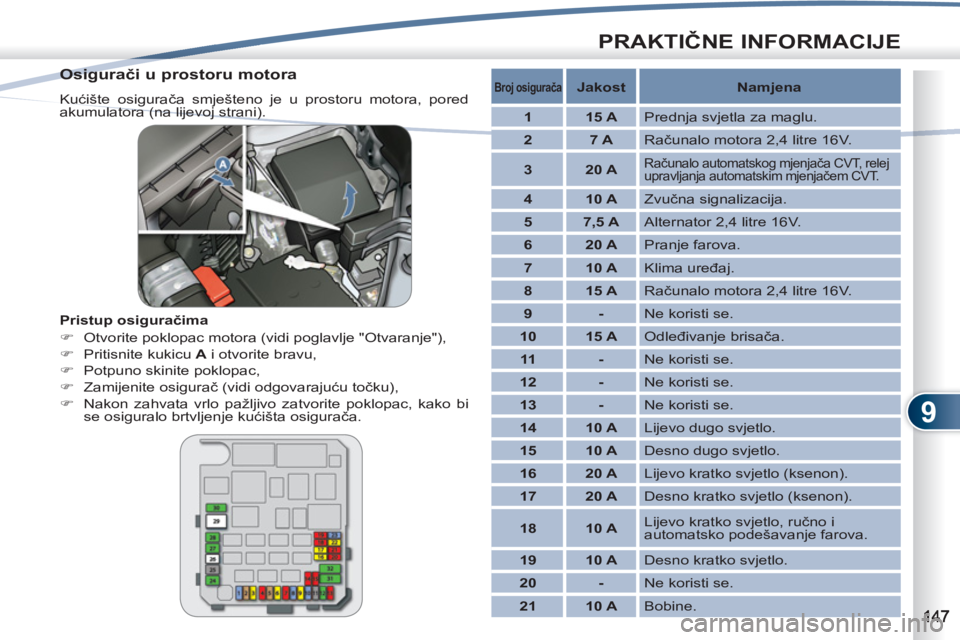

Osigurači u prostoru motora
Kućište osigurača smješteno je u prostoru motora, pored
akumulatora (na lijevoj strani).
Pristup osiguračima
)
Otvorite poklopac motora (vidi poglavlje "Otvaranje"),
)
Pritisnite kukicu A
i otvorite bravu,
)
Potpuno skinite poklopac,
)
Zamijenite osigurač (vidi odgovarajuću točku),
)
Nakon zahvata vrlo pažljivo zatvorite poklopac, kako bi
se osiguralo brtvljenje kućišta osigurača.
Broj osigurača
Jakost
Namjena
1
15 A
Prednja svjetla za maglu.
2
7 A
Računalo motora 2,4 litre 16V.
3
20 A
Računalo automatskog mjenjača CVT, relej
upravljanja automatskim mjenjačem CVT.
4
10 A
Zvučna signalizacija.
5
7,5 A
Alternator 2,4 litre 16V.
6
20 A
Pranje farova.
7
10 A
Klima uređaj.
8
15 A
Računalo motora 2,4 litre 16V.
9
-
Ne koristi se.
10
15 A
Odleđivanje brisača.
11
-
Ne koristi se.
12
-
Ne koristi se.
13
-
Ne koristi se.
14
10 A
Lijevo dugo svjetlo.
15
10 A
Desno dugo svjetlo.
16
20 A
Lijevo kratko svjetlo (ksenon).
17
20 A
Desno kratko svjetlo (ksenon).
18
10 A
Lijevo kratko svjetlo, ruč
no i
automatsko podešavanje farova.
19
10 A
Desno kratko svjetlo.
20
-
Ne koristi se.
21
10 A
Bobine.
Page 150 of 236
9
PRAKTIČNE INFORMACIJE

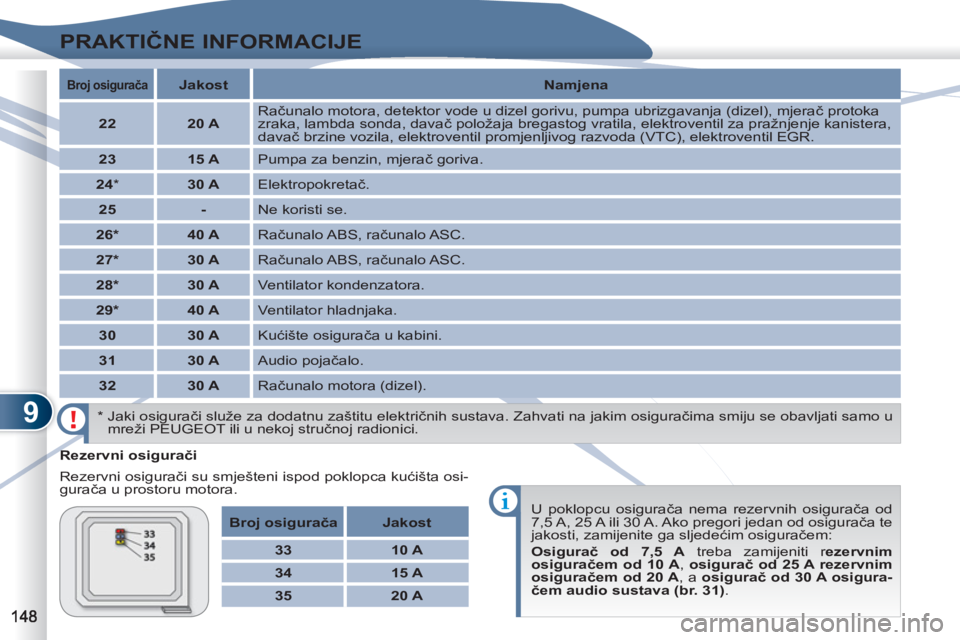

Rezervni osigurači
Rezervni osigurači su smješteni ispod poklopca kućišta osi-
gurača u prostoru motora.
U poklopcu osigurača nema rezervnih osigurača od
7,5 A, 25 A ili 30 A. Ako pregori jedan od osigurača te
jakosti, zamijenite ga sljedećim osiguračem:
Osigurač od 7,5 A
treba zamijeniti r ezervnim
osiguračem od 10 A
, osigurač od 25 A rezervnim
osiguračem od 20 A
, a osigurač od 30 A osigura-
čem audio sustava (br. 31)
.
* Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračima smiju se obavljati samo u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Broj osigurača
Jakost
Namjena
22
20 A
Računalo motora, detektor vode u dizel gorivu, pumpa ubrizgavanja (dizel), mjerač protoka
zraka, lambda sonda, davač položaja bregastog vratila, elektroventil za pražnjenje kanistera,
davač brzine vozila, elektroventil promjenljivog razvoda (VTC), elektroventil EGR.
23
15 A
Pumpa za benzin, mjerač goriva.
24
*
30 A
Elektropokretač.
25
-
Ne koristi se.
26*
40 A
Računalo ABS, računalo ASC.
27*
30 A
Računalo ABS, računalo ASC.
28*
30 A
Ventilator kondenzatora.
29*
40 A
Ventilator hladnjaka.
30
30 A
Kućište osigurača u kabini.
31
30 A
Audio pojačalo.
32
30 A
Rač
unalo motora (dizel).
Broj osigurača
Jakost
33
10 A
34
15 A
35
20 A
