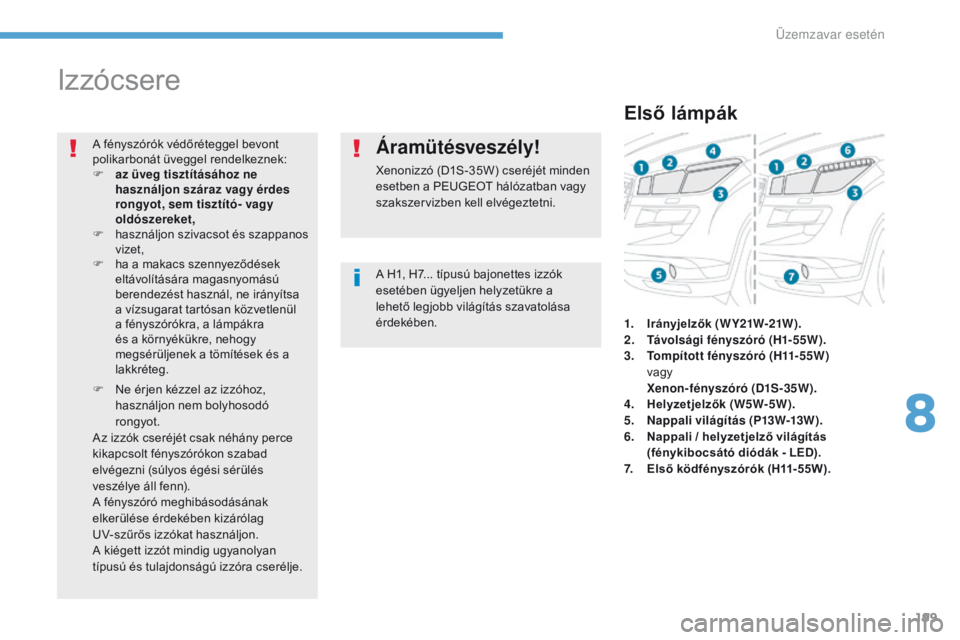

Izzócsere
A H1, H7... típusú bajonettes izzók
esetében ügyeljen helyzetükre a
lehető legjobb világítás szavatolása
érdekében.
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
h
asználjon szivacsot és szappanos
vizet,
F
h
a a makacs szennyeződések
eltávolítására magasnyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg.
F
N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
A fényszóró meghibásodásának
elkerülése érdekében kizárólag
UV-szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan
típusú és tulajdonságú izzóra cserélje.
Áramütésveszély!
Xenonizzó (D1S-35W) cseréjét minden
esetben a PEUGEOT hálózatban vagy
szakszervizben kell elvégeztetni.
Első lámpák
1. Irányjelzők ( W Y21W-21W ).
2. T ávolsági fényszóró (H1-55W).
3.
T
ompított fényszóró ( H11- 5 5 W )
v
agy
X
enon-fényszóró (D1S-35W).
4.
H
elyzetjelző k (W5W-5W).
5.
N
appali világítás (P13W-13W).
6.
N
appali / helyzetjelző világítás
(fénykibocsátó diódák - LED).
7.
E
lső ködfényszórók (H11-55W).
8
Üzemzavar esetén
Page 202 of 368

200
4008_hu_Chap08_En-cas-de panne_ed01-2016
Az izzók védőfedeléhez való hozzáféréshez az
alábbiak szerint járjon el:
F t
á
volítsa el az A tartófüleket.
F
t
á
volítsa el a B védőfedelet.

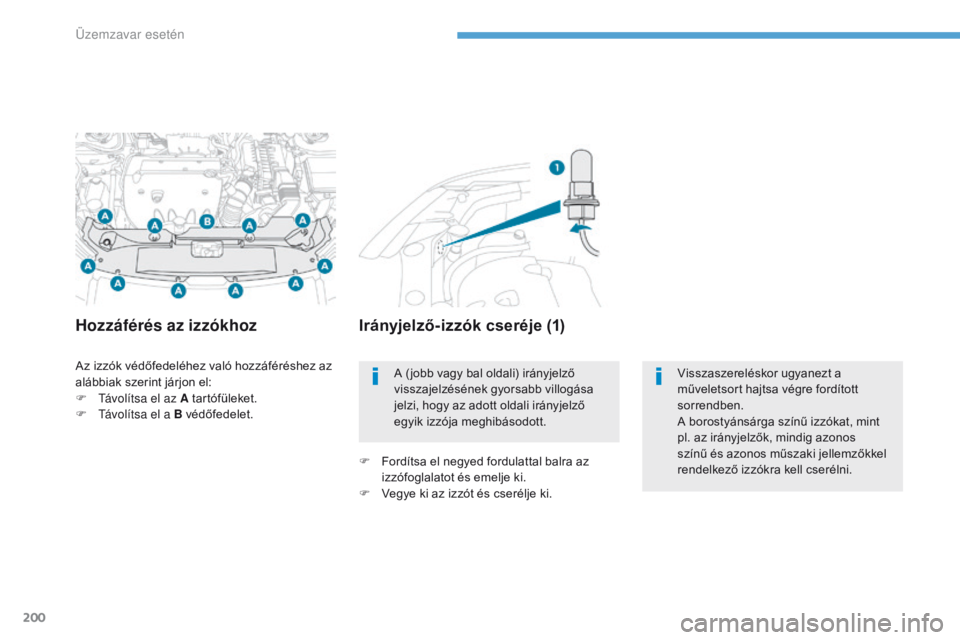

Hozzáférés az izzókhoz Irányjelző-izzók cseréje (1)
F Fordítsa el negyed fordulattal balra az
izzófoglalatot és emelje ki.
F
V
egye ki az izzót és cserélje ki.A ( jobb vagy bal oldali) irányjelző
visszajelzésének gyorsabb villogása
jelzi, hogy az adott oldali irányjelző
egyik izzója meghibásodott.
Visszaszereléskor ugyanezt a
műveletsort hajtsa végre fordított
sorrendben.
A borostyánsárga színű izzókat, mint
pl. az irányjelzők, mindig azonos
színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
Üzemzavar esetén
Page 203 of 368

201
4008_hu_Chap08_En-cas-de panne_ed01-2016
Nappali / helyzetjelző
világítás (4) izzóinak cseréje
F Távolítsa el a műanyag borítást.
F
F ordítsa el az izzófoglalatot balra és
emelje ki.
F
A
z alul lévő pecket benyomva vegye ki az
izzót a tartóelemmel együtt.
F
C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Távolsági fényszóró izzóinak
cseréje (2)
F Fordítsa el negyed fordulattal balra a foglalatot, és távolítsa el.
F
H
úzza ki az izzót, és cserélje ki.
Visszaszereléskor végezze el ezeket a
műveleteket fordított sorrendben.
Nappali / helyzetjelző
világítás (6) izzóinak cseréje
(fénykibocsátó diódák - LED)
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
A tompított fényszóró izzójának
cseréje (3)
Ezeknek az izzóknak a cseréje érdekében
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Az izzócserét a PEUGEOT hálózatban vagy
egy szakszervizben végeztesse el.
Ködfényszórók (7) / nappali
világítás (5) izzójának cseréje
8
Üzemzavar esetén
Page 204 of 368

202
4008_hu_Chap08_En-cas-de panne_ed01-2016
F A kipattintáshoz tolja az irányjelzőt hátra.
F K össe ki az izzó csatlakozóját.
F
C
serélje ki az irányjelzőt.
Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.
A szükséges izzókat a PEUGEOT hálózatban vagy egy szakszervizben szerezheti be.

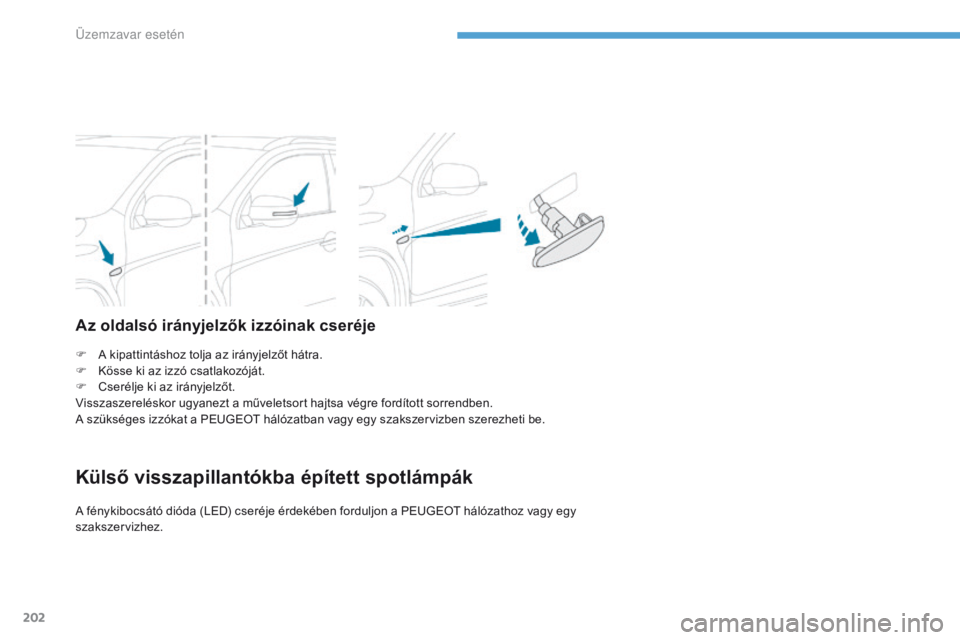

Az oldalsó irányjelzők izzóinak cseréje
Külső visszapillantókba épített spotlámpák
A fénykibocsátó dióda (LED) cseréje érdekében forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
\334z
Page 205 of 368

203
4008_hu_Chap08_En-cas-de panne_ed01-2016
1. Kiegészítő féklámpa (diódás).
2. Rendszámtábla-világítás (W5W-5W).
3.
K
ödlámpa ( W21W-21W ) vagy
tolatólámpa (W16W-16W) *.
4.
T
olatólámpa (W16W-16W) .
5.
I
rányjelzők ( W Y21W-21W ).
6.
H
elyzetjelzők (P21- 5W ).
7.
H
elyzetjelzők / féklámpák (W21-5W).

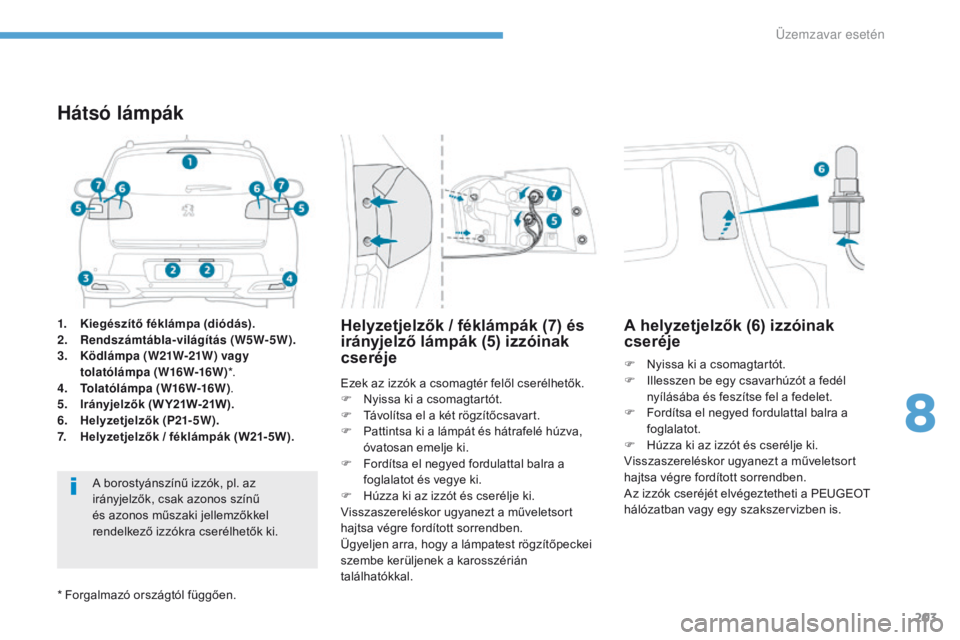

Hátsó lámpák
A borostyánszínű izzók, pl. az
irányjelzők, csak azonos színű
és azonos műszaki jellemzőkkel
rendelkező izzókra cserélhetők ki. Ezek az izzók a csomagtér felől cserélhetők.
F
N
yissa ki a csomagtartót.
F
T
ávolítsa el a két rögzítőcsavart.
F
P
attintsa ki a lámpát és hátrafelé húzva,
óvatosan emelje ki.
F
F
ordítsa el negyed fordulattal balra a
foglalatot és vegye ki.
F H úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Ügyeljen arra, hogy a lámpatest rögzítőpeckei
szembe kerüljenek a karosszérián
találhatókkal.
Helyzetjelzők / féklámpák (7) és
irányjelző lámpák (5) izzóinak
cseréje
F Nyissa ki a csomagtartót.
F I llesszen be egy csavarhúzót a fedél
nyílásába és feszítse fel a fedelet.
F
F
ordítsa el negyed fordulattal balra a
foglalatot.
F
H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzók cseréjét elvégeztetheti a PEUGEOT
hálózatban vagy egy szakszervizben is.
A helyzetjelzők (6) izzóinak
cseréje
* Forgalmazó országtól függően.
8
Üzemzavar esetén
Page 206 of 368

204
4008_hu_Chap08_En-cas-de panne_ed01-2016

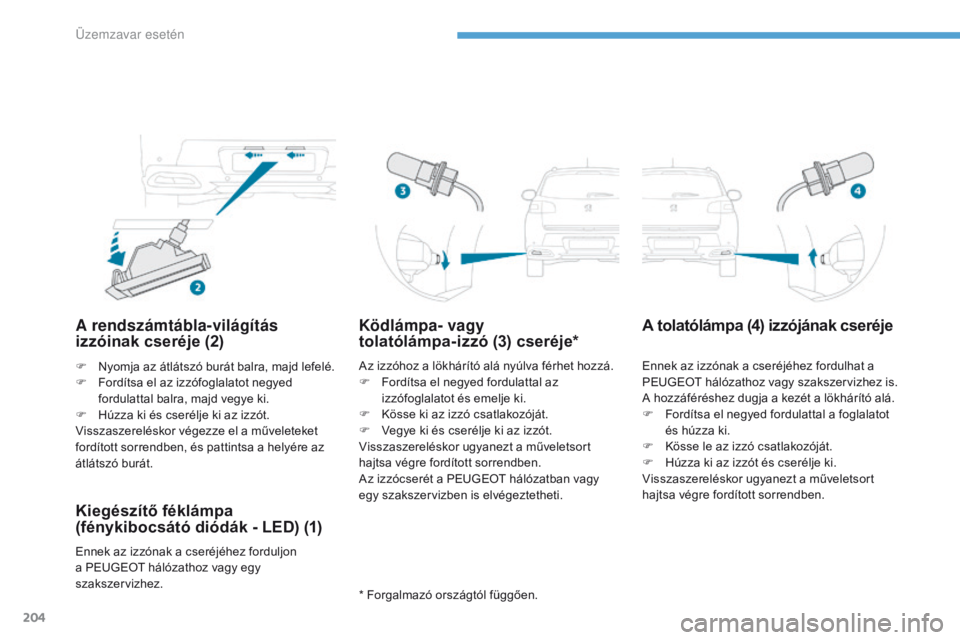

A rendszámtábla-világítás
izzóinak cseréje (2)
F Nyomja az átlátszó burát balra, majd lefelé.
F F ordítsa el az izzófoglalatot negyed
fordulattal balra, majd vegye ki.
F
H
úzza ki és cserélje ki az izzót.
Visszaszereléskor végezze el a műveleteket
fordított sorrendben, és pattintsa a helyére az
átlátszó burát.
Kiegészítő féklámpa
(fénykibocsátó diódák - LED) (1)
Ennek az izzónak a cseréjéhez forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Ködlámpa- vagy
tolatólámpa-izzó (3) cseréje*
* Forgalmazó országtól függően.
A tolatólámpa (4) izzójának cseréje
Az izzóhoz a lökhárító alá nyúlva férhet hozzá.
F F ordítsa el negyed fordulattal az
izzófoglalatot és emelje ki.
F
K
össe ki az izzó csatlakozóját.
F
V
egye ki és cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzócserét a PEUGEOT hálózatban vagy
egy szakszervizben is elvégeztetheti. Ennek az izzónak a cseréjéhez fordulhat a
PEUGEOT hálózathoz vagy szakszervizhez is.
A hozzáféréshez dugja a kezét a lökhárító alá.
F
F
ordítsa el negyed fordulattal a foglalatot
és húzza ki.
F
K
össe le az izzó csatlakozóját.
F
H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Üzemzavar esetén
Page 207 of 368

205
4008_hu_Chap08_En-cas-de panne_ed01-2016

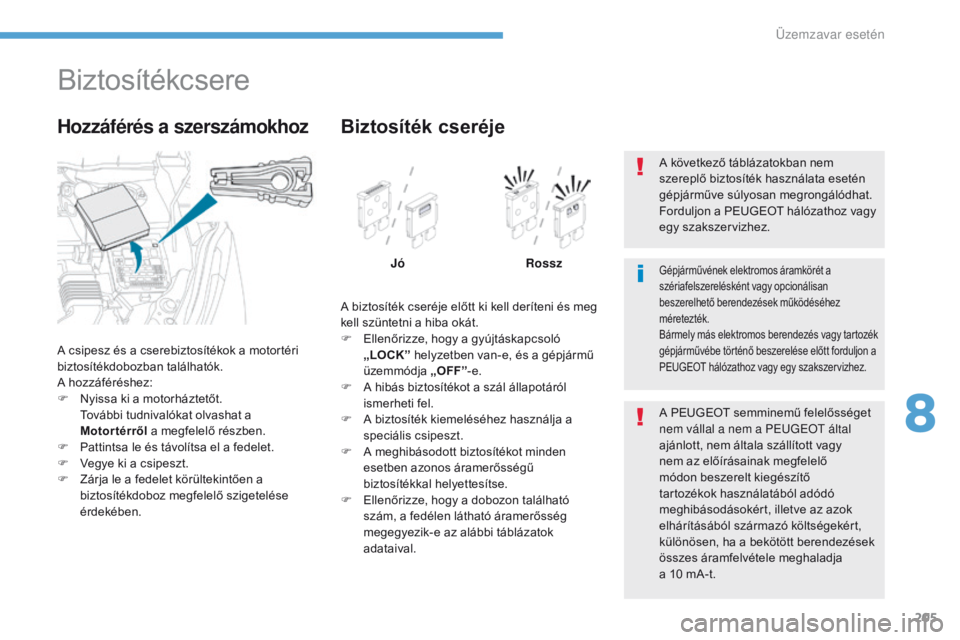

Biztosítékcsere
A csipesz és a cserebiztosítékok a motortéri
biztosítékdobozban találhatók.
A hozzáféréshez:
F
N
yissa ki a motorháztetőt.
T
ovábbi tudnivalókat olvashat a
Motortérről a megfelelő részben.
F
P
attintsa le és távolítsa el a fedelet.
F
V
egye ki a csipeszt.
F
Z
árja le a fedelet körültekintően a
biztosítékdoboz megfelelő szigetelése
érdekében.
Hozzáférés a szerszámokhoz
A biztosíték cseréje előtt ki kell deríteni és meg
kell szüntetni a hiba okát.
F
E
llenőrizze, hogy a gyújtáskapcsoló
„LOCK” helyzetben van-e, és a gépjármű
üzemmódja „OFF”-e.
F
A h
ibás biztosítékot a szál állapotáról
ismerheti fel.
F
A b
iztosíték kiemeléséhez használja a
speciális csipeszt.
F
A m
eghibásodott biztosítékot minden
esetben azonos áramerősségű
biztosítékkal helyettesítse.
F
E
llenőrizze, hogy a dobozon található
szám, a fedélen látható áramerősség
megegyezik-e az alábbi táblázatok
adataival.
Biztosíték cseréje
Jó Rossz
A PEUGEOT semminemű felelősséget
nem vállal a nem a P
e
uge
Ot
által
ajánlott, nem általa szállított vagy
nem az előírásainak megfelelő
módon beszerelt kiegészítő
tartozékok használatából adódó
meghibásodásokért, illetve az azok
elhárításából származó költségekért,
különösen, ha a bekötött berendezések
összes áramfelvétele meghaladja
a 10 mA-t.Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések működéséhez
méretezték.
Bármely más elektromos berendezés vagy tartozék
gépjárművébe történő beszerelése előtt forduljon a
PEUGEOT hálózathoz vagy egy szakszervizhez.
A következő táblázatokban nem
szereplő biztosíték használata esetén
gépjárműve súlyosan megrongálódhat.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
8
Üzemzavar esetén
Page 208 of 368

206
4008_hu_Chap08_En-cas-de panne_ed01-2016

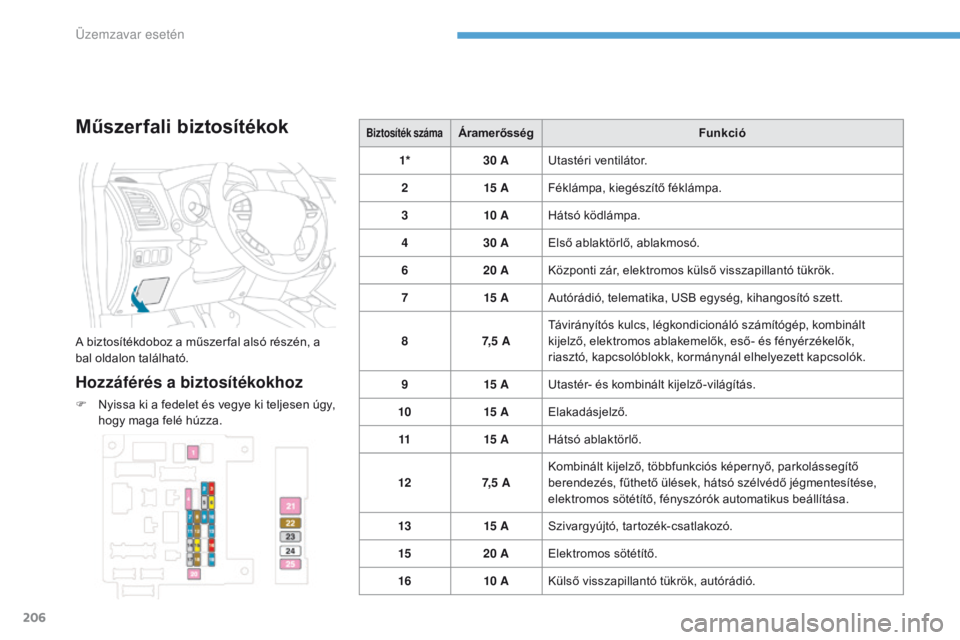

Műszerfali biztosítékok
A biztosítékdoboz a műszer fal alsó részén, a
bal oldalon található.
Hozzáférés a biztosítékokhoz
F Nyissa ki a fedelet és vegye ki teljesen úgy, hogy maga felé húzza.
Biztosíték számaÁramerősség Funkció
1 * 30 AUtastéri ventilátor.
2 15 AFéklámpa, kiegészítő féklámpa.
3 10 AHátsó ködlámpa.
4 30 AElső ablaktörlő, ablakmosó.
6 20 AKözponti zár, elektromos külső visszapillantó tükrök.
7 15 AAutórádió, telematika, USB egység, kihangosító szett.
8 7, 5 ATávirányítós kulcs, légkondicionáló számítógép, kombinált
kijelző, elektromos ablakemelők, eső- és fényérzékelők,
riasztó, kapcsolóblokk, kormánynál elhelyezett kapcsolók.
9 15 AUtastér- és kombinált kijelző-világítás.
10 15 AElakadásjelző.
11 15 AHátsó ablaktörlő.
12 7, 5 AKombinált kijelző, többfunkciós képernyő, parkolássegítő
berendezés, fűthető ülések, hátsó szélvédő jégmentesítése,
elektromos sötétítő, fényszórók automatikus beállítása.
13 15 ASzivargyújtó, tartozék-csatlakozó.
15 20 AElektromos sötétítő.
16 10 AKülső visszapillantó tükrök, autórádió.
Üzemzavar esetén
Page 209 of 368

207
4008_hu_Chap08_En-cas-de panne_ed01-2016
* A nagy áramerősségre méretezett biztosítékok a gépjármű elektromos rendszereinek kiegészítő védelmét látják el. Valamennyi velük kapcsolatos beavatkozást a PEUGEOT
hálózatban vagy egy szakszervizben kell elvégeztetni.

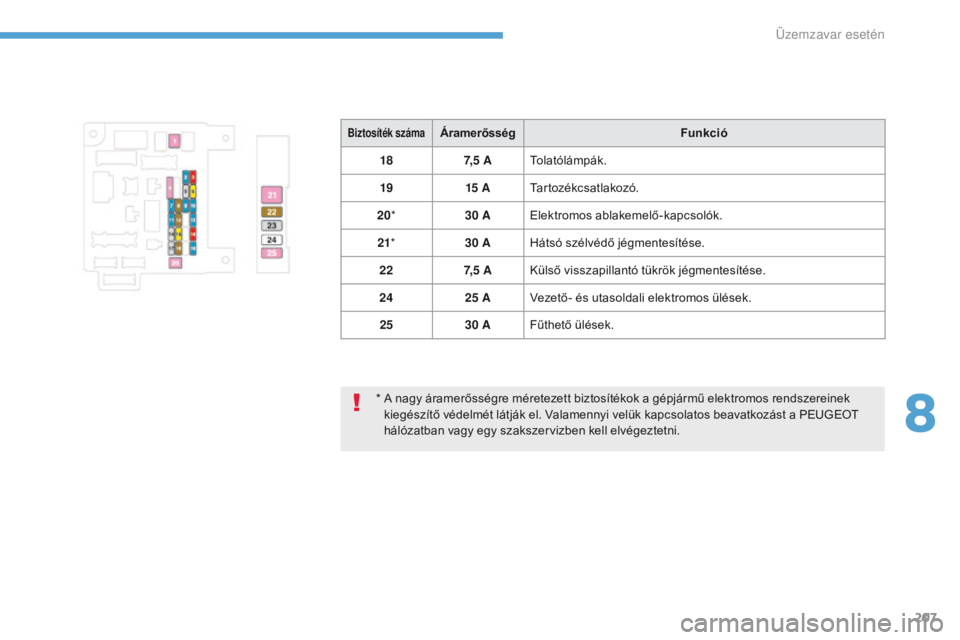

Biztosíték számaÁramerősség Funkció
18 7, 5 ATolatólámpák.
19 15 ATartozékcsatlakozó.
20 * 30 AElektromos ablakemelő-kapcsolók.
21 * 30 AHátsó szélvédő jégmentesítése.
22 7, 5 AKülső visszapillantó tükrök jégmentesítése.
24 25 AVezető- és utasoldali elektromos ülések.
25 30 AFűthető ülések.
8
Üzemzavar esetén
Page 210 of 368

208
4008_hu_Chap08_En-cas-de panne_ed01-2016

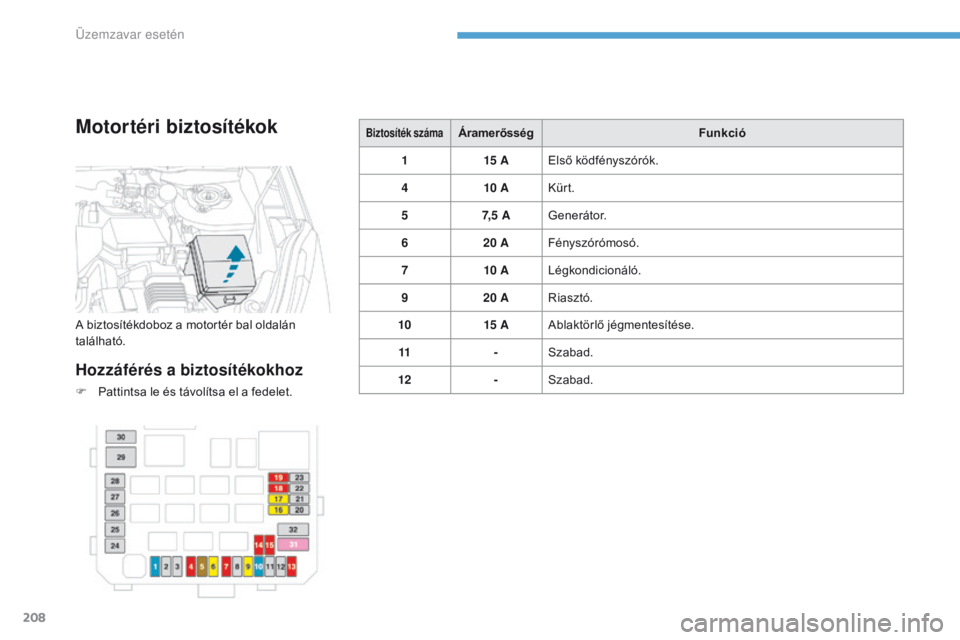

Motortéri biztosítékok
Hozzáférés a biztosítékokhoz
F Pattintsa le és távolítsa el a fedelet.
Biztosíték számaÁramerősségFunkció
1 15 AElső ködfényszórók.
4 10 AKürt.
5 7, 5 AGenerátor.
6 20 AFényszórómosó.
7 10 ALégkondicionáló.
9 20 ARiasztó.
10 15 AAblaktörlő jégmentesítése.
11 -Szabad.
12 -Szabad.
A biztosítékdoboz a motortér bal oldalán
található.
Üzemzavar esetén
