Peugeot 406 Break 2002 Betriebsanleitung (in German)

Warnleuchte Tür offen Bei laufendem Motor weist
die Warnleuchte darauf hin,
dass eine Tür nicht richtiggeschlossen oder der Kof-
ferraum geöffnet ist. Kontrollleuchte für elektronische Anlasssperre
Sie weist auf eine Funktionsstörung
in der elektronischen Anlaßsperre
hin. Wenden Sie sich an einen
PEUGEOT-Vertragshändler.
Kraftstoffreserve- leuchte
Wenn sie aufleuchtet,
reicht der Kraftstoff
noch für mindestens 50 km. Der
Tank fasst ca. 70 Liter. Anzeige für Kühlflüssigkeitstemperatur Zeiger im Bereich
A: Die Temperatur
ist normal. Zeiger im Bereich B: Die Temperatur
ist zu hoch. Die STOP-Warnleuchte blinkt. Unbedingt sofort anhalten.
PEUGEOT-Vertragshändler einschal- ten.
Warnleuchte für nicht angelegten Sicherheitsgurt
Bei laufendem Motor leuch- tet die Kontrollleuchte auf,
wenn der Fahrer den Gurt nicht angelegt hat.
IHR 406 IM EINZELNEN
133

Helligkeitsregler
Bei eingeschaltetem Licht läßt sich durch Knopfdruck die Beleuchtungder Bedienungseinheit in der Hellig-
keit regeln. Wenn die schwächste(oder stärkste) Helligkeitsstufeerreicht ist, lassen Sie den Knopf losund drücken ihn dann erneut, um dieHelligkeit zu erhöhen (oder abzusch-wächen). Lassen Sie den Knopf los, sobald die gewünschte Helligkeit erreicht ist.
Rückstellknopf
für Tageskilo-meterzähler
Drücken Sie bei eingeschalteter Zündung auf den Knopf. Anzeige in der Instrumententafel Sie funktioniert nach dem Einschalten der Zündung nacheinander als: - Ölstandsanzeige
- Wartungsanzeige,
- Gesamtkilometerzähler. Ölstandsanzeige Beim Einschalten der Zündung erscheint zunächst für ca. 5 Sekunden der
Motorölstand und dann für 5 Sekunden die Wartungsanzeige.
Maximum
Wenn sich diese Anzeige bei der Prüfung mit dem Ölmessstab
bestätigt, sollten Sie sich umgehend an einen PEUGEOT-
Vertragshändler wenden.Ein zu hoher Ölstand kann den Motor beschädigen. Minimum Prüfen Sie den Ölstand mit dem Ölmessstab und füllen Sie bei Bedarf Öl nach. Die Ölstandsanzeige ist nur zuverlässig, wenndas Fahrzeug waagerecht steht und der Motor seit 10 Minutenabgestellt ist. Ölmangel Füllen Sie unbedingt Öl nach, da sonst ein Motorschaden entste- hen könnte.
IHR 406 IM EINZELNEN
134

Anzeige BSie liefert folgende Informationen:
– Uhrzeit,
– Datum,
– Außentemperatur (das Symbol °C blinkt bei Glatteisgefahr),
– Autoradio-Anzeigen,
– Hinweis auf Türen, Kofferraum oder Motorhaube, die nicht ordnungsgemäßgeschlossen sind, bzw. auf einen fehlenden Tankverschluss,
– Warnmeldungen (z.B. "Anomalie Batterieladezustand") oder Informationen (z.B. "Kraftstoff tanken"), die vorübergehend angezeigt werden und durch Druck auf Knopf 1oder 2gelöscht werden können,
– Bordcomputer. Einstellen der ParameterKnopf 1für die Dauer von zwei Sekunden gedrückt halten, um die Einstellung
vornehmen zu können. Wenn der entsprechende Wert blinkt, kann er geändert werden. Danach lassen sich durch Druck auf Knopf 1die verschiedenen Werte in fol-
gender Reihenfolge anzeigen:
– Sprache der angezeigten Informationen,
– Einheit der Geschwindigkeit (km oder Meilen),
– Einheit der Temperatur (Celsius oder Fahrenheit),
– Format der Uhrzeitanzeige (12- oder 24-Stundenmodus),
– Stunde,
– Minute,
– Jahr,
– Monat,
– Tag. Durch Druck auf Knopf 2lässt sich der angewählte Wert ändern. Zum Schnell-
durchlauf halten Sie den Knopf gedrückt.
Wenn zehn Sekunden lang kein Knopf betätigt wird, erscheint wieder die
Ausgangsanzeige, die geänderten Werte wurden gespeichert.
IHR 406 IM EINZELNEN
137

Anzeige CSie liefert folgende Informationen:
– Uhrzeit,
– Datum,
– Außentemperatur (das Symbol °C blinkt bei Glatteisgefahr),
– Autoradio-Anzeigen,
– Hinweis auf Türen, Kofferraum, Tankklappe oder Motorhaube, die nicht ord-
nungsgemäß geschlossen sind,
– Warnmeldungen, die vorübergehend angezeigt werden (z.B. "Kraftstoff nach- füllen") können durch Betätigen der Fernbedienung gelöscht werden.
– Bordcomputer (siehe nächste Seite),
– Navigationssystem (siehe betreffendes Kapitel). Einstellen der Parameter Mit der Fernbedienung lässt sich die Einstellfunktion aktivieren. Wie man Zugang zu den verschiedenen Menüs erhält, wird im Kapitel "Bordeigenes Navigations-system" beschrieben.
IHR 406 IM EINZELNEN
138

IHR 406 IM EINZELNEN
64

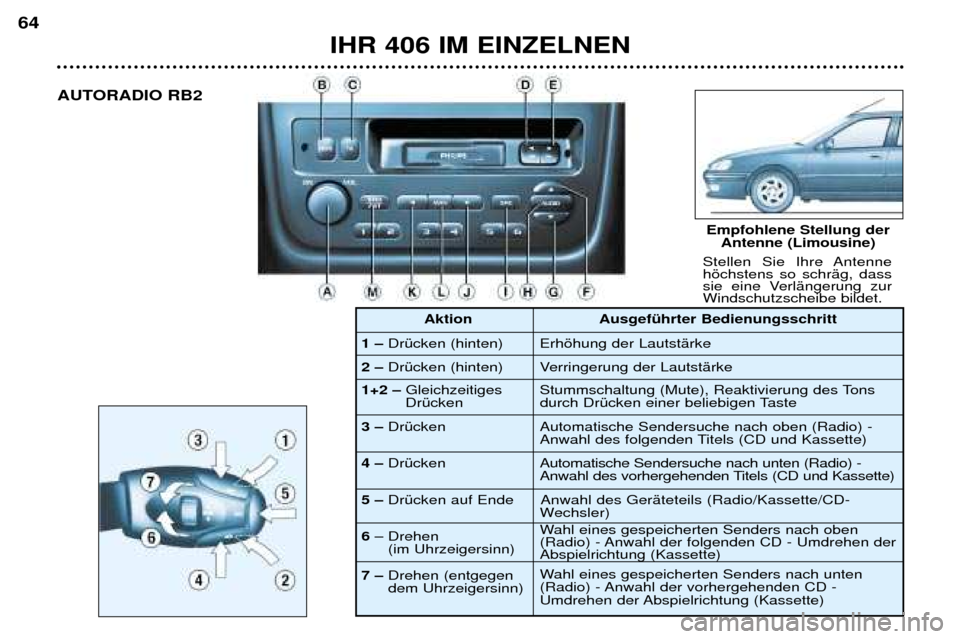

AUTORADIO RB2Stellen Sie Ihre Antenne höchstens so schräg, dass
sie eine Verlängerung zurWindschutzscheibe bildet.
1– Drücken (hinten)
2– Drücken (hinten)
Empfohlene Stellung der
Antenne (Limousine)
Ausgeführter Bedienungsschritt
Erhöhung der Lautstärke
Verringerung der Lautstärke
1+2 – Gleichzeitiges
Drücken
3 – Drücken Stummschaltung (Mute), Reaktivierung des Tons
durch Drücken einer beliebigen Taste Automatische Sendersuche nach oben (Radio) -
Anwahl des folgenden Titels (CD und Kassette)
4 – Drücken Automatische Sendersuche nach unten (Radio) -
Anwahl des vorhergehenden Titels (CD und Kassette)
5 – Drücken auf Ende Anwahl des Geräteteils (Radio/Kassette/CD-
Wechsler)
6 – Drehen
(im Uhrzeigersinn) Wahl eines gespeicherten Senders nach oben
(Radio) - Anwahl der folgenden CD - Umdrehen derAbspielrichtung (Kassette)
7– Drehen (entgegen
dem Uhrzeigersinn) Wahl eines gespeicherten Senders nach unten
(Radio) - Anwahl der vorhergehenden CD -
Umdrehen der Abspielrichtung (Kassette)
Aktion

IHR 406 IM EINZELNEN
65

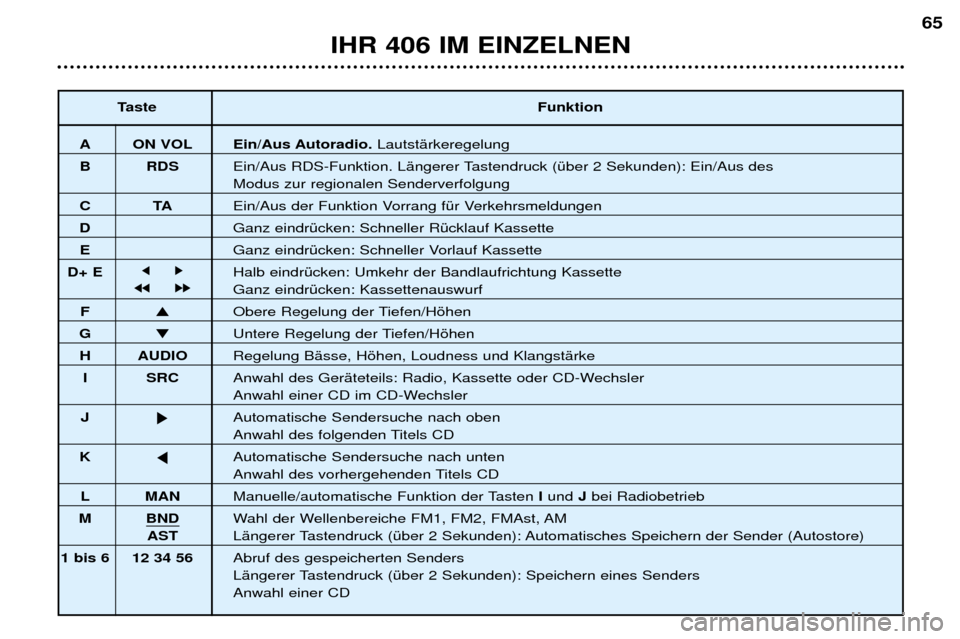

TasteFunktion
A ON VOLEin/Aus Autoradio.Lautstärkeregelung
B RDSEin/Aus RDS-Funktion. Längerer Tastendruck (über 2 Sekunden): Ein/Aus des
Modus zur regionalen Senderverfolgung
CTAEin/Aus der Funktion Vorrang für Verkehrsmeldungen
DGanz eindrücken: Schneller Rücklauf Kassette
EGanz eindrücken: Schneller Vorlauf Kassette
D+ Ej kHalb eindrücken: Umkehr der Bandlaufrichtung Kassette
jj kkGanz eindrücken: Kassettenauswurf
F Obere Regelung der Tiefen/Höhen
G Untere Regelung der Tiefen/Höhen
H AUDIORegelung Bässe, Höhen, Loudness und Klangstärke
I SRCAnwahl des Geräteteils: Radio, Kassette oder CD-Wechsler
Anwahl einer CD im CD-Wechsler
J
kAutomatische Sendersuche nach oben
Anwahl des folgenden Titels CD
K jAutomatische Sendersuche nach unten
Anwahl des vorhergehenden Titels CD
L MANManuelle/automatische Funktion der Tasten Iund Jbei Radiobetrieb
M BNDWahl der Wellenbereiche FM1, FM2, FMAst, AM
ASTLängerer Tastendruck (über 2 Sekunden): Automatisches Speichern der Sender (Autostore)
1 bis6 12 34 56Abruf des gespeicherten Senders
Längerer Tastendruck (über 2 Sekunden): Speichern eines SendersAnwahl einer CD

ALLGEMEINE FUNKTIONEN
Ein / AusDrücken Sie, wenn der Zündschlüssel auf ZUBEHÖR oder ZÜNDUNG steht, zum Ein- bzw. Ausschalten des Radios auf Knopf A.
Das Autoradio funktioniert für die Dauer einer halben Stunde auch bei ausgeschalteter Zündung.
Diebstahlsicherung
Das Autoradio ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert. Es wäre unbrauchbar, wenn es in ein anderes Fahr- zeug eingebaut würde. Die Diebstahlsicherung ist automatisch und bedarf keiner Bedienung. KLANGREGELUNG Regelung der Lautstärke Drehen Sie Knopf Azur Erhöhung bzw. Verringerung der Lautstärke des Autoradios.
REGELUNG DER KLANGFARBE UND -STÄRKE Drücken Sie mehrfach hintereinander auf die Taste "AUDIO", um die Funktionen zur Regelung der Bässe
(BASS) , der Höhen (TREB), der Loudness (LOUD), des Faders (FAD)und der Balance (BAL)einzuschalten.
Der Audio-Modus wird automatisch wieder verlassen, wenn nach einigen Sekunden keine Einstellung vorge- nommen worden ist, oder wenn man nach der Regelung der Balance wieder auf die "AUDIO"-Taste drückt.
Hinweis: Die Einstellung der Bässe und Höhen gilt immer für die jeweilige Klangquelle. Für Radio, Kasset-
tenspieler oder CD-Wechsler können unterschiedliche Einstellungen vorgenommen werden.
IHR 406 IM EINZELNEN
66

IHR 406 IM EINZELNEN
67
Regelung der BässeDrücken Sie, wenn "BASS"in der Anzeige erscheint, auf die Taste Foder G, um die gewünschte Einstel-
lung vorzunehmen:
- "BASS –9" zur Abschwächung der Bässe auf ein Minimum,
- "BASS 0" zur normalen Betonung der Bässe,
- "BASS +9" zur maximalen Verstärkung der Bässe.
Regelung der Höhen Drücken Sie, wenn "TREB"in der Anzeige erscheint, auf die Taste Foder G, um die gewünschte Einstellung vorzunehmen:
- "TREB –9" zur Abschwächung der Höhen auf ein Minimum,
- "TREB 0" zur normalen Betonung der Höhen,
- "TREB +9" zur maximalen Verstärkung der Höhen.
Loudnessregelung Mit dieser Funktion lassen sich bei geringer Lautstärke die Bässe und Höhen automatisch betonen.
Drücken Sie auf die Taste Foder G, um die Funktion zu aktivieren bzw. inaktivieren.
Verteilung der Klangstärke vorn/hinten (Fader)
Drücken Sie auf die Taste Foder G, wenn "FAD"in der Anzeige erscheint:
Mit Taste Fwird die Lautstärke vorn erhöht.
Mit Taste Gwird die Lautstärke hinten erhöht.
Verteilung der Klangstärke rechts/links (Balance)
Drücken Sie auf die Taste Foder G, wenn "BAL" in der Anzeige erscheint:
Mit Taste Fwird die Lautstärke rechts erhöht.
Mit Taste Gwird die Lautstärke links erhöht.

IHR 406 IM EINZELNEN
68
RADIOBETRIEB Hinweise zum Radioempfang
Ihr Autoradio ist besonderen Phänomenen ausgesetzt, die man bei einem fest im Raum installierten Gerät nicht vorfindet.
Beim Empfang auf Lang- und Mittelwelle (LW/MW), aber auch auf Ultrakurzwelle (FM) treten Störungen auf, die nichts mit der
Qualität der Anlage zu tun haben, sondern einzig und allein auf die Art der Signale und ihre Übertragung zurückzuführen sind. Im Lang- und Mittelwellenbereich (Amplitudenmodulation) können Störungen auftreten, wenn man unter einer Hochspan-
nungsleitung, einer Brücke oder durch einen Tunnel fährt.
Im UKW-Bereich (Frequenzmodulation) können Empfangsstörungen dadurch verursacht werden, daß man sich von einem Sender entfernt, das Signal an Hindernissen (Bergen, Hügeln, Gebäuden) reflektiert wird, oder man ein im Sendeschattenliegendes Gebiet passiert. Anwahl des RadiobetriebsSchalten Sie durch mehrfachen Druck auf die Taste "SRC"auf Radiobetrieb um.
Wahl eines Wellenbereichs Durch kurzen Druck auf die Taste "BAND/AST"werden die Wellenbereiche FM1, FM2, FMAst und AM
angewählt.
, Automatische Sendersuche Drücken Sie kurz auf die Taste Joder K, um den folgenden bzw. vorhergehenden
Sender einzustellen. Wenn Sie die Taste in der gewählten Suchrichtung gedrückthalten, laufen die Frequenzen im Schnellgang durch.
Der Suchlauf bleibt, sobald die Taste losgelassen wird, bei dem als erstes aufge- fundenen Sender stehen.
Wenn die Funktion für den Verkehrsfunk TAeingeschaltet ist, werden nur Sender eingestellt, die Verkehrsmeldungen aus-
strahlen. Die Sendersuche erfolgt zunächst in der Suchlaufempfindlichkeitsstufe "LO"(Auswahl der stärksten Sender) über den
gesamten Wellenbereich, danach in der Suchlaufempfindlichkeitsstufe "DX"(in der auch die schwächsten und am weitesten
entfernten Sender eingestellt werden).

IHR 406 IM EINZELNEN
69
Manuelle SendersucheDrücken Sie die Taste "MAN".
Drücken Sie kurz auf die Taste Joder K, um den Sender mit der nächsthöheren
bzw. nächstniedrigeren Frequenz aufzusuchen.
Wenn Sie die Taste in der gewählten Suchrichtung gedrückt halten, laufen die Frequenzen im Schnellgang durch.
Der Suchlauf bleibt stehen, sobald die Taste losgelassen wird.
Durch erneuten Druck auf die Taste "MAN"schaltet das Gerät wieder auf den automatischen Sendersuchlauf um.
Manuelles Speichern der Sender Stellen Sie den gewünschten Sender ein.
Halten Sie eine der Tasten "1"bis "6" mehr als 2 Sekunden lang
gedrückt.
Der Ton fällt vorübergehend aus. Mit der Wiederkehr des Tons wird bestätigt, dass der Sender gespeichert wurde. Automatisches Speichern der FM-Sender (Autostore) Halten Sie die Taste "BND/AST"für die Dauer von mehr als 2 Sekunden gedrückt, um die 6 empfangs-
stärksten Sender auf FM automatisch zu speichern. Diese Sender werden im Bereich FMAst gespeichert.
-Wenn das Gerät keine 6 Sender findet, bleiben die restlichen Speicherplätze unverändert.
Abruf der gespeicherten Sender
Durch kurzen Druck auf eine der Tasten "1"bis "6" wird der entsprechende Sender abgerufen. Dies gilt für alle Wellenbe-
reiche.
