Peugeot 406 Break 2002 Návod k obsluze (in Czech)

ÚDRŽBA VAŠEHO PEUGEOTU 406
23
∀Všechny provozní podmínkyoV případě ztížených provozních podmínek..
PROGRAMY ÚDRŽBY A a C a MEZIKONTROLA
- Olejový filtr.∀∀- Palivový filtr (benzin).∀- Vložka palivového filtru (diesel).∀- Vložka vzduchového filtru.∀- Zapalovací svíčky (benzin). HPI∀
- Funkce světel, osvětlení, signalizace.∀∀∀- Stav skel, optiky světlometů, průhledných krytů světel a zpětných zrcátek.∀∀- Zařízení pro výstražné zvukové znamení (klakson).∀∀- Trysky ostřikovače.∀∀- Stav stíracích lišt stěračů.∀∀- Stav a napnutí řemenů pro pohon příslušenství.∀∀- Účinnost ruční brzdy.∀∀- Těsnost a stav hydraulických okruhů (hadice a skříně).∀∀- Stav pryžových chráničů.∀∀∀- Brzdové destičky.∀∀o- Vůle v ložiskách kol, řízení, kulových čepech a stav pružných lůžek.∀- Těsnost tlumičů.∀- Opotřebení brzdového obložení vzadu.∀- Stav a nahuštění pneumatik (včetně náhradního kola).∀∀∀- Kontrola emisí škodlivin podle platných předpisů (benzin).∀∀∀- Kontrola opacity výfukových plynů (diesel).∀∀- Pylový filtr (podle vybavení).∀∀o- Vizuální kontrola celého vozidla technikem značkového servisu.∀∀
VÝMĚNA OLEJE
VÝMĚNA
HLADINA
KONTROLA
∀∀
JÍZDNÍ ZKOUŠKA
Úroveň
Operace Název operacíZáruční prohlídkaA C Mezikontrola- Výměna motorového oleje.∀∀- Vyčištění palivového filtru (diesel).∀∀∀
- Motorový olej (kontrola a doplnění).∀∀- Olej mechanické převodovky (kontrola a doplnění).∀∀- Baterie (kontrola a doplnění), má-li demontovatelné zátky.∀∀- Ostřikovač vpředu/vzadu (kontrola a doplnění).∀∀∀∀- Chladicí kapalina (kontrola a doplnění).∀∀∀∀- Brzdová kapalina (kontrola a doplnění).∀∀∀- Kapalina posilovače řízení (kontrola a doplnění, podle vybavení).∀∀∀

OBCHODNÍ NÁZVY V EVROPĚ HOMOLOGOVANÝCH A DOPORUČENÝCH OLEJŮ(1)
BENZIN BENZIN
24
(1) Minimální kvalita: Benzinové motory: ACEA A3 a API SH/SJ; Motor diesel: ACEA B3 a API CF/CD - ACEA = Společnost evropských výrobců automobilů - API = American Petroleum Institute.
Při používání oleje neodpovídajícího normě ACEA A3-B3 je nutno se řídit plánem intenzivní údržby "ztížené provozní podmínky", který má zkrácené intervaly kontrol. * Tento energeticky úsporný olej může být používán jen u k tomu určených motorů (od modelového roku 2000).Pro motor 2,2 litru HDI používejte výhradně olej 5W 40.
Energeticky úsporný olej není možné používat pro benzinový motor 2,2 litru 16V.DIESEL DIESEL

25
ÚDRŽBA VAŠEHO PEUGEOTU 406
Doporučené homologované oleje
Oleje uvedené v tabulce na protější
straně vyhovují většině způsobů
používání vozidla.
Schéma na této straně udává
optimální stupeň viskozity oleje v
závislosti na teplotách při provozu.
Je rovněž možné používat syntetické
oleje "vysoké kvality".
Pokud nejsou k dispozici polosynte-
tické nebo syntetické oleje, je možné
použít oleje kvality API SH/SJ pro
benzinové motory nebo kvality
CD/CF pro naftové motory. V tako-vém případě je nutno se řídit plánem
údržby pro ztížené podmínky provo-
zu, který má zkrácené intervaly mezikontrolami.
Neváhejte požádat o radu pracovní-
ky servisu PEUGEOT pro zachování
jízdního pohodlí a optimalizování
nákladů na údržbu vozidla.
V zemích mimo Evropu se prosíme
obraťte na místního zástupce auto-
mobilky PEUGEOT.
VÝHRADNĚ VÝHRADNĚ
Mechanická ESSO GEAR OIL BV TOTAL TRANSMISSION BV
převodovka 75W 80 č. ND 9736.41 75W 80 Automatická VÝHRADNĚ
převodovka ATF 4HP20-AL4 4 HP20 - AL4 č. ND 9736.22
Posilovač řízení ESSO ATF D TOTAL FLUIDE AT42 č. ND 9730.94
Posilovač řízení FLUIDE DA ND 9730. A1*
Brzdová kapalina PEUGEOT DOT 4Chladící PROCOR TM108/GLYSANTIN G33 nebo REVKOGEL 2000
kapalina VÝHRADNĚOchrana do -35°C
* Pouze pro země se studeným podnebím. Další homologované provozní kapaliny

UKAZATELE A KONTROLKY VOZIDEL S BENZINOVÝM - NAFTOVÝM MOTOREM
1 -Kontrolka uzávěru palivové nádrže.
2 - Kontrolka otevřených dveří.
3 - Kontrolka potkávacích světel.
4 - Kontrolka dálkových světel.
5 - Otáčkoměr.
6 - Kontrolka levého směrovéhosvětla.
7 - Centrální výstražná kontrolka
STOP.
8 - Ukazatel údržby, ukazatel
hladiny oleje a ukazatel ujetýchkilometrů. 9 -
Kontrolka pravého směrového světla.
10 - Rychloměr.
11 - Kontrolka zanesení filtru
pevných částic (diesel).
12 - Kontrolka předních mlhovýchsvětlometů.
13 - Kontrolka zadního světla do
mlhy.
14 - Kontrolka dynamického řízení
stability ASR/ESP (pouze
benzinové verze).
15 - Kontrolka minimální hladiny
chladicí kapaliny.
VÁŠ PEUGEOT 406 PODROBNĚ
127
16 -Ukazatel teploty chladicí
kapaliny.
17 - Tlačítko pro nulování denního
počitadla ujetých kilometrů.
18 - Kontrolka ruční brzdy a hladiny
brzdové kapaliny.
19 - Kontrolka nezapnutého
bezpečnostního pásu.
20 - Kontrolka nafukovacích vaků"airbagů".
21 - Kontrolka systému proti
blokování kol ABS.
22 - Kontrolka autodiagnostikymotoru.
23 - Kontrolka dobíjení baterie.
24 - Kontrolka žhavení naftovéhomotoru.
25 - Kontrolka neutralizace
nafukovacího vaku spolujezdce.
26 - Kontrolka přítomnosti vody ve
filtru motorové nafty.
27 - Kontrolka opotřebení předních
brzdových destiček.
28 - Kontrolka tlaku motorovéhooleje.
29 - Kontrolka elektronického
blokování startování.
30 - Reostat osvětlení.
31 - Palivoměr.
32 - Kontrolka minimální zásobypaliva.

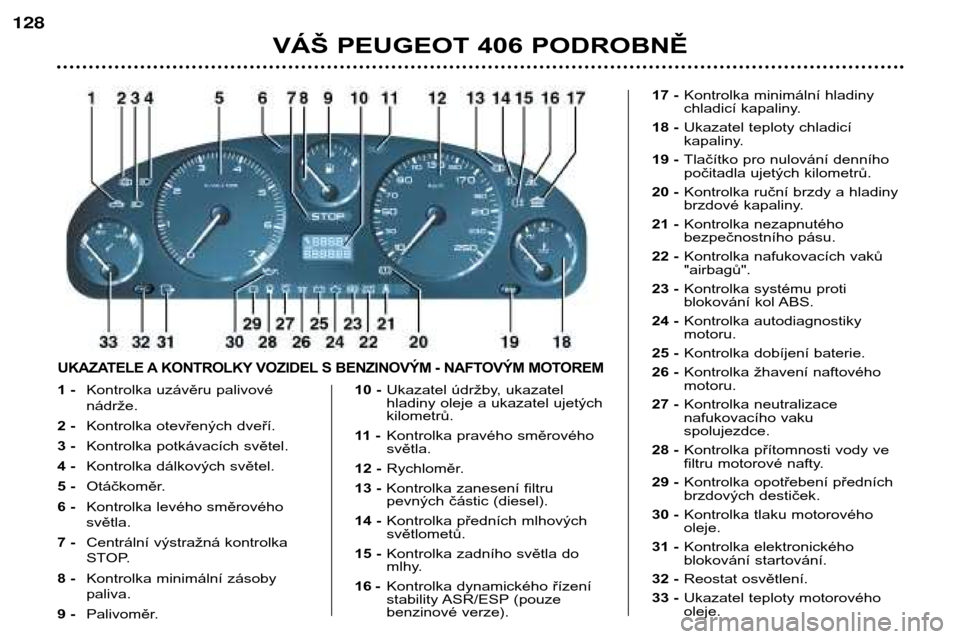

1-Kontrolka uzávěru palivové nádrže.
2 - Kontrolka otevřených dveří.
3 - Kontrolka potkávacích světel.
4 - Kontrolka dálkových světel.
5 - Otáčkoměr.
6 - Kontrolka levého směrovéhosvětla.
7 - Centrální výstražná kontrolka
STOP.
8 - Kontrolka minimální zásobypaliva.
9 - Palivoměr. 10 -
Ukazatel údržby, ukazatel
hladiny oleje a ukazatel ujetýchkilometrů.
11 - Kontrolka pravého směrovéhosvětla.
12 - Rychloměr.
13 - Kontrolka zanesení filtru
pevných částic (diesel).
14 - Kontrolka předních mlhovýchsvětlometů.
15 - Kontrolka zadního světla do
mlhy.
16 - Kontrolka dynamického řízení
stability ASR/ESP (pouze
benzinové verze). 17 -
Kontrolka minimální hladiny
chladicí kapaliny.
18 - Ukazatel teploty chladicí
kapaliny.
19 - Tlačítko pro nulování denního
počitadla ujetých kilometrů.
20 - Kontrolka ruční brzdy a hladiny
brzdové kapaliny.
21 - Kontrolka nezapnutého
bezpečnostního pásu.
22 - Kontrolka nafukovacích vaků"airbagů".
23 - Kontrolka systému proti
blokování kol ABS.
24 - Kontrolka autodiagnostiky motoru.
25 - Kontrolka dobíjení baterie.
26 - Kontrolka žhavení naftovéhomotoru.
27 - Kontrolka neutralizace
nafukovacího vaku spolujezdce.
28 - Kontrolka přítomnosti vody ve
filtru motorové nafty.
29 - Kontrolka opotřebení předních
brzdových destiček.
30 - Kontrolka tlaku motorovéhooleje.
31 - Kontrolka elektronického
blokování startování.
32 - Reostat osvětlení.
33 - Ukazatel teploty motorovéhooleje.
VÁŠ PEUGEOT 406 PODROBNĚ
128
UKAZATELE A KONTROLKY VOZIDEL S BENZINOVÝM - NAFTOVÝM MOTOREM

VÁŠ PEUGEOT 406 PODROBNĚ
129

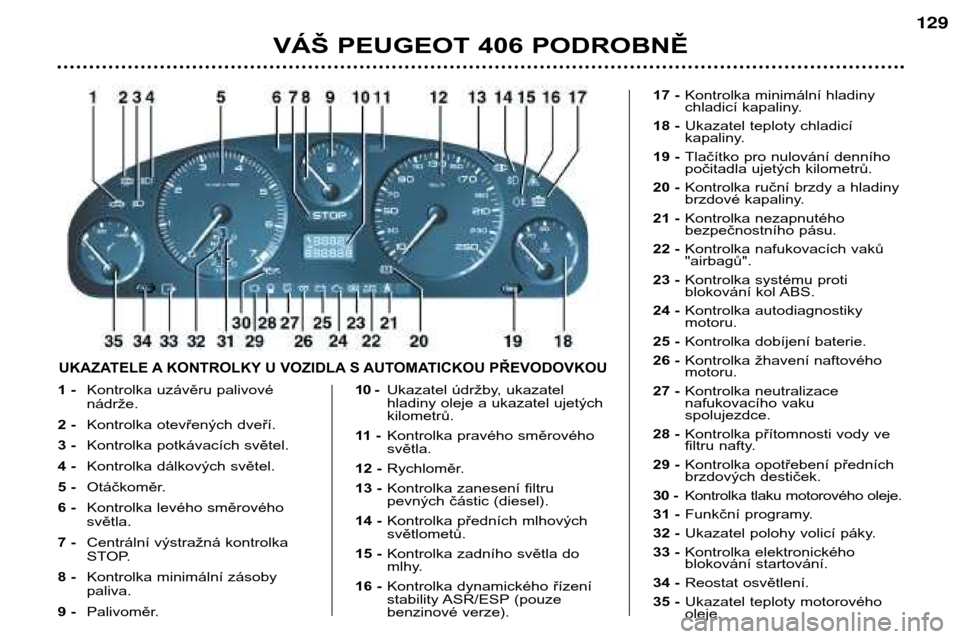

1 -Kontrolka uzávěru palivové nádrže.
2 - Kontrolka otevřených dveří.
3 - Kontrolka potkávacích světel.
4 - Kontrolka dálkových světel.
5 - Otáčkoměr.
6 - Kontrolka levého směrovéhosvětla.
7 - Centrální výstražná kontrolka
STOP.
8 - Kontrolka minimální zásobypaliva.
9 - Palivoměr. 10 -
Ukazatel údržby, ukazatel
hladiny oleje a ukazatel ujetýchkilometrů.
11 - Kontrolka pravého směrovéhosvětla.
12 - Rychloměr.
13 - Kontrolka zanesení filtru
pevných částic (diesel).
14 - Kontrolka předních mlhovýchsvětlometů.
15 - Kontrolka zadního světla do
mlhy.
16 - Kontrolka dynamického řízení
stability ASR/ESP (pouze
benzinové verze). 17 -
Kontrolka minimální hladiny
chladicí kapaliny.
18 - Ukazatel teploty chladicí
kapaliny.
19 - Tlačítko pro nulování denního
počitadla ujetých kilometrů.
20 - Kontrolka ruční brzdy a hladiny
brzdové kapaliny.
21 - Kontrolka nezapnutého
bezpečnostního pásu.
22 - Kontrolka nafukovacích vaků"airbagů".
23 - Kontrolka systému proti
blokování kol ABS.
24 - Kontrolka autodiagnostikymotoru.
25 - Kontrolka dobíjení baterie.
26 - Kontrolka žhavení naftovéhomotoru.
27 - Kontrolka neutralizace
nafukovacího vakuspolujezdce.
28 - Kontrolka přítomnosti vody ve
filtru nafty.
29 - Kontrolka opotřebení předních
brzdových destiček.
30 - Kontrolka tlaku motorového oleje.
31 - Funkční programy.
32 - Ukazatel polohy volicí páky.
33 - Kontrolka elektronického
blokování startování.
34 - Reostat osvětlení.
35 - Ukazatel teploty motorovéhooleje.
UKAZATELE A KONTROLKY U VOZIDLA S AUTOMATICKOU PŘEVODOVKOU

KONTROLA FUNKCE
Výstražná kontrolka, trvale svítící nebo blikající za chodu motoru, je zna-
mením závady příslušného zařízení. Při rozsvícení některých kontrolek se
může ozvat zvukový signál a na vícefunkčním displeji se objevíhlášení prořidiče.
Nepodceňte tuto výstrahu: co nejrychleji se obraťte na servis PEUGEOT.

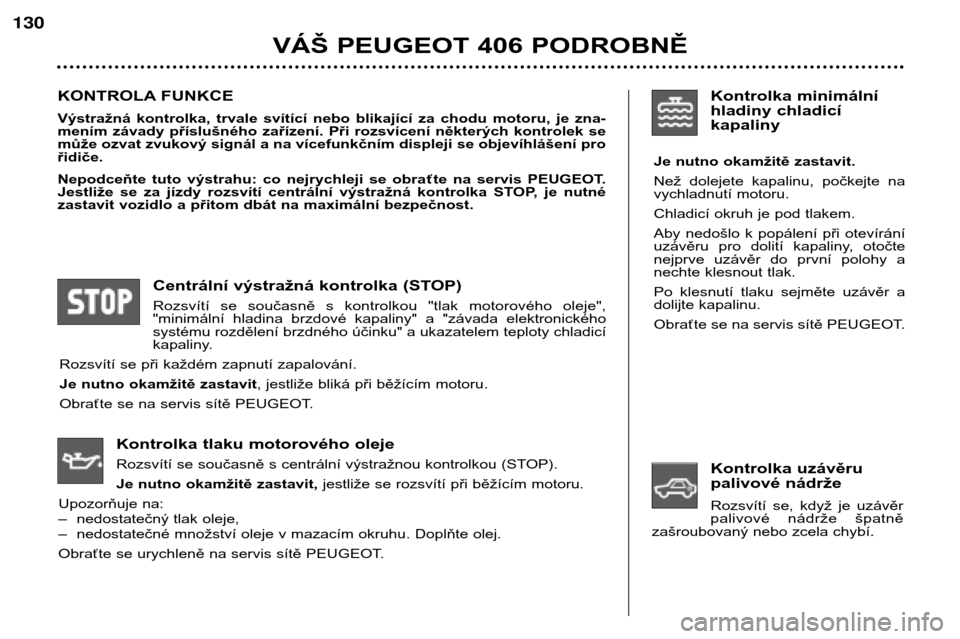

Jestliže se za jízdy rozsvítí centrální výstražná kontrolka STOP, je nutné
zastavit vozidlo a přitom dbát na maximální bezpečnost.Centrální výstražná kontrolka (STOP)
Rozsvítí se současně s kontrolkou "tlak motorového oleje",
"minimální hladina brzdové kapaliny" a "závada elektronického
systému rozdělení brzdného účinku" a ukazatelem teploty chladicí
kapaliny.
Rozsvítí se při každém zapnutí zapalování.
Je nutno okamžitě zastavit , jestliže bliká při běžícím motoru.
Obraťte se na servis sítě PEUGEOT.
Kontrolka tlaku motorového oleje
Rozsvítí se současně s centrální výstražnou kontrolkou (STOP).
Je nutno okamžitě zastavit, jestliže se rozsvítí při běžícím motoru.
Upozorňuje na:
– nedostatečný tlak oleje,
– nedostatečné množství oleje v mazacím okruhu. Doplňte olej.
Obraťte se urychleně na servis sítě PEUGEOT. Kontrolka minimální
hladiny chladicí kapaliny
Je nutno okamžitě zastavit.
Než dolejete kapalinu, počkejte na
vychladnutí motoru.
Chladicí okruh je pod tlakem.
Aby nedošlo k popálení při otevírání
uzávěru pro dolití kapaliny, otočte
nejprve uzávěr do první polohy a
nechte klesnout tlak.
Po klesnutí tlaku sejměte uzávěr a
dolijte kapalinu.
Obraťte se na servis sítě PEUGEOT.
Kontrolka uzávěru
palivové nádrže
Rozsvítí se, když je uzávěr
palivové nádrže špatně
zašroubovaný nebo zcela chybí
.
VÁŠ PEUGEOT 406 PODROBNĚ
130

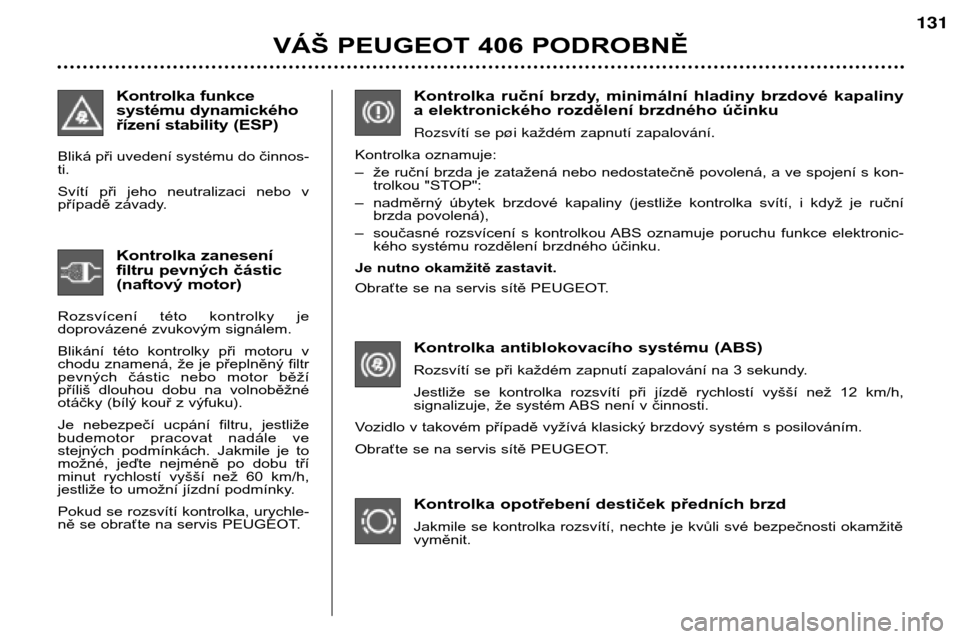

Kontrolka ruční brzdy, minimální hladiny brzdové kapaliny
a elektronického rozdělení brzdného účinku Rozsv’t’ se p¿i každŽm zapnut’ zapalov‡n’.
Kontrolka oznamuje:
– že ruční brzda je zatažená nebo nedostatečně povolená, a ve spojení s kon- trolkou "STOP":
– nadměrný úbytek brzdové kapaliny (jestliže kontrolka svítí, i když je ruční brzda povolená),
– současné rozsvícení s kontrolkou ABS oznamuje poruchu funkce elektronic- kého systému rozdělení brzdného účinku.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
Kontrolka antiblokovacího systému (ABS)
Rozsvítí se při každém zapnutí zapalování na 3 sekundy.
Jestliže se kontrolka rozsvítí při jízdě rychlostí vyšší než 12 km/h,
signalizuje, že systém ABS není v činnosti.
Vozidlo v takovém případě vyžívá klasický brzdový systém s posilováním.
Obraťte se na servis sítě PEUGEOT.
Kontrolka zanesení
filtru pevných částic
(naftový motor)
Rozsvícení této kontrolky je
doprovázené zvukovým signálem.
Blikání této kontrolky při motoru v
chodu znamená, že je přeplněný filtr
pevných částic nebo motor běží
příliš dlouhou dobu na volnoběžné
otáčky (bílý kouř z výfuku).
Je nebezpečí ucpání filtru, jestliže
budemotor pracovat nadále ve
stejných podmínkách. Jakmile je to
možné, jeďte nejméně po dobu tří
minut rychlostí vyšší než 60 km/h,
jestliže to umožní jízdní podmínky.
Pokud se rozsvítí kontrolka, urychle-
ně se obraťte na servis PEUGEOT. Kontrolka opotřebení destiček předních brzd
Jakmile se kontrolka rozsvítí, nechte je kvůli své bezpečnosti okamžitě vyměnit.
VÁŠ PEUGEOT 406 PODROBNĚ
131
Kontrolka funkce
systému dynamického
řízení stability (ESP)
Bliká při uvedení systému do činnos- ti.
Svítí při jeho neutralizaci nebo v
případě závady.

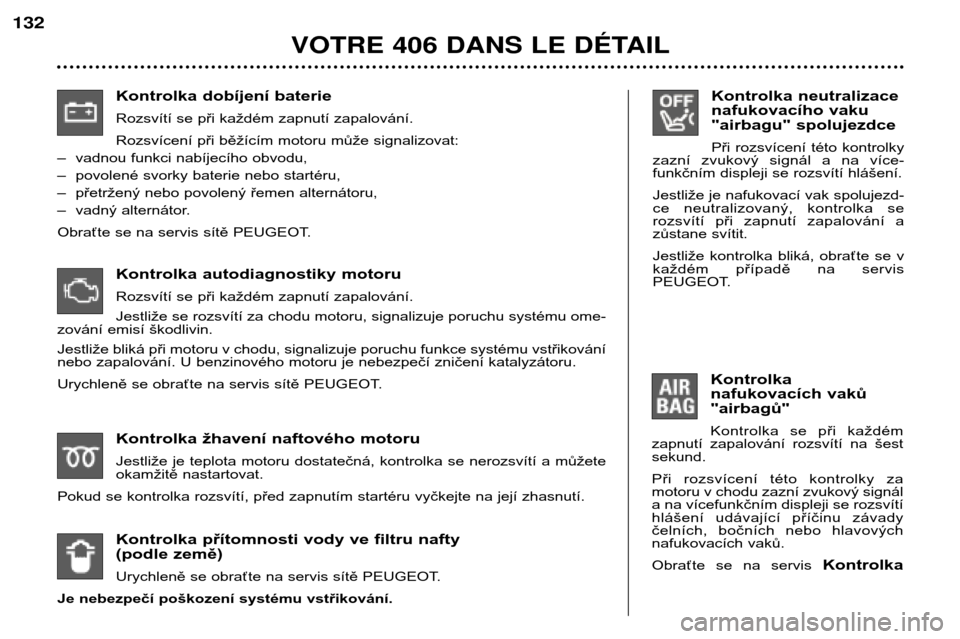

Kontrolka neutralizace
nafukovacího vaku
"airbagu" spolujezdce
Při rozsvícení této kontrolky
zazní zvukový signál a na více-
funkčním displeji se rozsvítí hlášení.
Jestliže je nafukovací vak spolujezd-
ce neutralizovaný, kontrolka se
rozsvítí při zapnutí zapalování a
zůstane svítit.
Jestliže kontrolka bliká, obraťte se v
každém případě na servis
PEUGEOT.
Kontrolka
nafukovacích vaků"airbagů"
Kontrolka se při každém
zapnutí zapalování rozsvítí na šest sekund.
Při rozsvícení této kontrolky za
motoru v chodu zazní zvukový signál
a na vícefunkčním displeji se rozsvítí
hlášení udávající příčinu závady
čelních, bočních nebo hlavových
nafukovacích vaků.
Obraťte se na servis Kontrolka
Kontrolka přítomnosti vody ve filtru nafty
(podle země)
Urychleně se obraťte na servis sítě PEUGEOT.
Je nebezpečí poškození systému vstřikování.
Kontrolka žhavení naftového motoru
Jestliže je teplota motoru dostatečná, kontrolka se nerozsvítí a můžete
okamžitě nastartovat.
Pokud se kontrolka rozsvítí, před zapnutím startéru vyčkejte na její zhasnutí.
Kontrolka autodiagnostiky motoru
Rozsvítí se při každém zapnutí zapalování.
Jestliže se rozsvítí za chodu motoru, signalizuje poruchu systému ome-
zování emisí škodlivin.
Jestliže bliká při motoru v chodu, signalizuje poruchu funkce systému vstřikování
nebo zapalování. U benzinového motoru je nebezpečí zničení katalyzátoru.
Urychleně se obraťte na servis sítě PEUGEOT.
Kontrolka dobíjení baterie
Rozsvítí se při každém zapnutí zapalování.
Rozsvícení při běžícím motoru může signalizovat:
– vadnou funkci nabíjecího obvodu,
– povolené svorky baterie nebo startéru,
– přetržený nebo povolený řemen alternátoru,
– vadný alternátor.
Obraťte se na servis sítě PEUGEOT.
VOTRE 406 DANS LE DƒTAIL
132

Kontrolka otev¿ených
dve¿’
Když je motor v chodu, signa-
lizuje kontrolka nedovřené
dveře a otevření zavazadlo-
vého prostoru.
Kontrolka elektronic-
kého blokování startování
Signalizuje poruchu funkce systému
elektronického blokování startování.
Obraťte se na servis PEUGEOT.
Kontrolka
minimální zásobypaliva
V okamžiku rozsvícení kontrolky
zbývá v nádrži palivo na ujetí nejmé-
ně 50 km (objem nádrže je přibližně

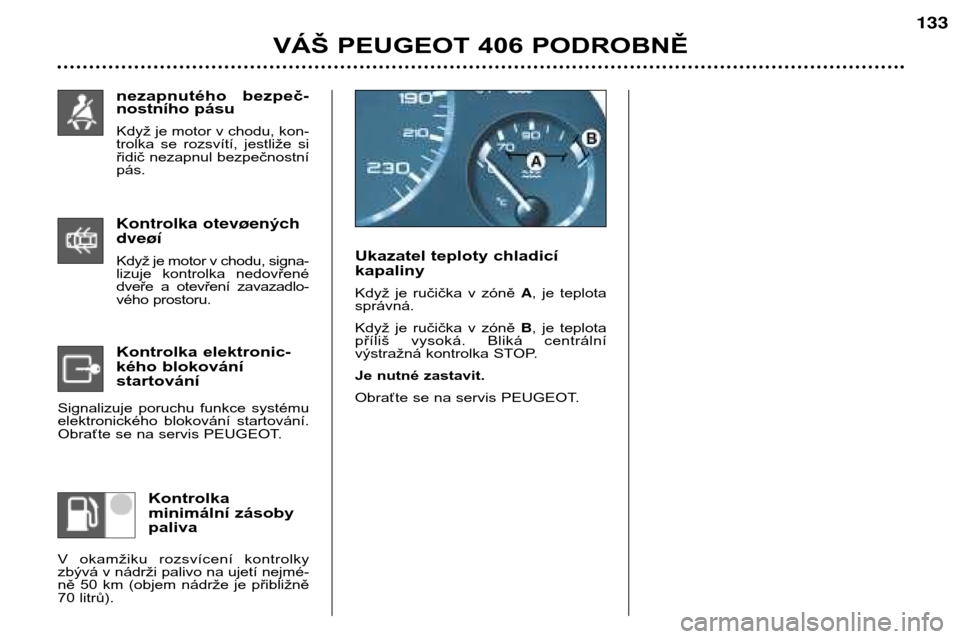

70 litrů). Ukazatel teploty chladicí kapaliny
Když je ručička v zóně
A, je teplota
správná.
Když je ručička v zóně B, je teplota
příliš vysoká. Bliká centrální
výstražná kontrolka STOP.
Je nutné zastavit.
Obraťte se na servis PEUGEOT.
nezapnutého bezpeč-
nostního pásu
Když je motor v chodu, kon-
trolka se rozsvítí, jestliže si
řidič nezapnul bezpečnostnípás.
VÁŠ PEUGEOT 406 PODROBNĚ
133
