KONTROLA POZIOMÓW Silnik
Kontrola poziomu oleju
Należy wykonywać tę kontrolę regu-
larnie i uzupełniać olej w okresie
między jego wymianą (maksymalne
zużycie na 1000 km wynosi : 0,5 l).
Kontrolę wykonuje się, gdy samo-
chód stoi poziomo, a silnik jestzimny.
Na wskaźniku poziomu
oleju znajdują się dwa
oznaczenia : A= maksimum.
B = minimum.
Wymiana oleju : zgodnie z planem
przeglądów, proponowanym przez producenta.
- Wskaźnik ręczny. Nie należy nigdy przekraczać oznaczenia maksi- mum A.
- Wskaźnik na tablicy rozdzielczej.
Wybór stopnia lepkości
We wszystkich przypadkach, wy-
brany olej musi odpowiadać wyma-
ganiom producenta. Filtr olejowy
Wymieniać okresowo wkład filtra,
zgodnie z zaleceniami planu
obsługowego Państwa pojazdu.
Olej zużyty
Unikać dłuższego kontaktu zużytego
oleju ze skórą.
Nie wylewać zużytego oleju do kana-
lizacji, lub na ziemię.
W celu zapewnienia niezawodności
silników i zabezpieczenia urządzeń
zapobiegających zanieczyszczaniu
środowiska, zakazane jest używanie
dodatków do oleju silnikowego.
Hamulce i sprzęgło
Kontrola poziomu płynu
hamulcowego i sprzęgła :
- poziom płynu w zbiorniku zawsze
musi przekraczać wskaźnik DANGER.
- w przypadku znacznego spadku poziomu, należy zwrócić się do
ASO PEUGEOT.
Wymiana płynu
- należy wykonywać ją w przedziałach czasowych propono-
wanych przez producenta.
- używać płynów homologowanych przez producenta, odpowiadają-
cych normom DOT4. Uzupełnianie płynu chłodzącego
Należy koniecznie używać płynu ho-
mologowanego przez producenta.
Gdy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana
przez motowentylator : może on
funkcjonować pomimo wyjęcia
klucza ze stacyjki, ponadto należy
pamiętać, że układ chłodzenia działa
pod ciśnieniem, należy więc odcze-kać co najmniej godzinę od wyłącze-
nia silnika, przed odkręceniemkorka.
W przypadku naprawy, aby uniknąć
poparzeń, należy odkręcić korek do
pierwszego oporu, co spowoduje
spadek ciśnienia. Gdy ciśnienie
opadnie odkręcić korek do końca i
uzupełnić poziom płynu.
OBSŁUGA WASZEGO PEUGEOT 406 COUPE
30
01-07-2002

Zbiornik układu kierowniczego
ze wspomaganiem
Otworzyć zbiornik, gdy silnik ma
temperaturę otoczenia, poziom
płynu musi zawsze znajdować się
powyżej oznaczenia MINI, blisko oz-
naczenia MAXI.
Zbiornik spryskiwaczy
szyb i reflektorów
W celu zapewnienia optymalnej
jakości czyszczenia i dla bez-
pieczeństwa, zaleca się stosowanie
produktów homologowanych przez
PEUGEOT (4,5 litra lub 9 litrów ze
spryskiwaczami reflektorów). Akumulator
Przed okresem zimowym należy
sprawdzić stan akumulatora Was-
zego pojazdu, udając się do ASO
PEUGEOT.
Filtr powietrza
Okresowa wymiana wkładu filtrują-
cego jest konieczna. W przypadku
jazdy w terenie o dużym zapyleniu
powietrza, wkład należy wymie-
niać dwukrotnie częściej. Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy, dotyczy w szc-
zególności pojazdów użytkowanych
przede wszystkim w mieście,
częstych przejazdów na krótkich od-
cinkach. Może być konieczne
sprawdzanie stanu klocków międzyprzeglądami.
Hamulec ręczny
Zbyt duży skok dźwigni hamulca
ręcznego lub stwierdzenie niskiej
skuteczności systemu nakłada obo-
wiązek regulacji nawet między
dwoma przeglądami. Należy
niezwłocznie udać się do ASO
PEUGEOT.
Ręczna skrzynia biegów
Bezobsługowa. Kontrolować poziom
zgodnie z planem przeglądów.
Automatyczna skrzynia
biegów proaktywna
Bezobsługowa. Sprawdzenie po-
ziomu oleju powinno być wykony-
wane zgodnie z planem przeglądów
okresowych w ASO PEUGEOT.
OBSŁUGA WASZEGO PEUGEOT 406 COUPE
31
Należy stosować jedynie
produkty homologowane
przez AutomobilesPEUGEOT
Celem zoptymalizowania
działania tak ważnych zespołów,
jak układ kierowniczy ze wspoma-
ganiem i układ hamulcowy,
PEUGEOT selekcjonuje i propo-
nuje ściśle określone produkty.
01-07-2002

Zbiornik układu kierowniczego
ze wspomaganiem
Otworzyć zbiornik, gdy silnik ma
temperaturę otoczenia, poziom
płynu musi zawsze znajdować się
powyżej oznaczenia MINI, blisko oz-
naczenia MAXI.
Zbiornik spryskiwaczy
szyb i reflektorów
W celu zapewnienia optymalnej
jakości czyszczenia i dla bez-
pieczeństwa, zaleca się stosowanie
produktów homologowanych przez
PEUGEOT (4,5 litra lub 9 litrów ze
spryskiwaczami reflektorów). Akumulator
Przed okresem zimowym należy
sprawdzić stan akumulatora Was-
zego pojazdu, udając się do ASO
PEUGEOT.
Filtr powietrza
Okresowa wymiana wkładu filtrują-
cego jest konieczna. W przypadku
jazdy w terenie o dużym zapyleniu
powietrza, wkład należy wymie-
niać dwukrotnie częściej. Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy, dotyczy w szc-
zególności pojazdów użytkowanych
przede wszystkim w mieście,
częstych przejazdów na krótkich od-
cinkach. Może być konieczne
sprawdzanie stanu klocków międzyprzeglądami.
Hamulec ręczny
Zbyt duży skok dźwigni hamulca
ręcznego lub stwierdzenie niskiej
skuteczności systemu nakłada obo-
wiązek regulacji nawet między
dwoma przeglądami. Należy
niezwłocznie udać się do ASO
PEUGEOT.
Ręczna skrzynia biegów
Bezobsługowa. Kontrolować poziom
zgodnie z planem przeglądów.
Automatyczna skrzynia
biegów proaktywna
Bezobsługowa. Sprawdzenie po-
ziomu oleju powinno być wykony-
wane zgodnie z planem przeglądów
okresowych w ASO PEUGEOT.
OBSŁUGA WASZEGO PEUGEOT 406 COUPE
31
Należy stosować jedynie
produkty homologowane
przez AutomobilesPEUGEOT
Celem zoptymalizowania
działania tak ważnych zespołów,
jak układ kierowniczy ze wspoma-
ganiem i układ hamulcowy,
PEUGEOT selekcjonuje i propo-
nuje ściśle określone produkty.
01-07-2002

WYMIANA KOŁA
Dostęp do koła zapasowego i podnośnika
Podnieść wykładzinę podłogi
bagażnika za pomocą zaczepu. Za-
blokować zaczep za uszczelkąbagażnika.Narzędzia
1 -
Klucz do odkręcania kół.
2 - Tuleja centrująca.
3 - Przedłużacz klucza / przyrząd do
demontażu kołpaka.
4 - Podnośnik.
5 - Demontowalny uchwyt holow-
niczy.
6 - Narzędzie do zdejmowanianakładek.
Wspornik narzędzi służy do przytrzy-
mywania podłogi bagażnika. Należy
ponownie umieścić go na swoim
miejscu, w celu zapobieżenia
odkształceniom podczas załadowa-
nia bagażnika.
Napiąć obejmę koła zapasowego,
aby zapobiec hałasowaniu podczas
jazdy oraz w celu zwiększenia bez-
pieczeństwa w przypadku zderzenia czołowego. Demontaż
– Unieruchomić pojazd na podłożu
poziomym, stabilnym i nieśliskim.
– Zaciągnąć hamulec ręczny, włąc- zyć pierwszy bieg lub bieg ws-
teczny (położenie Pdla automa-
tycznej skrzyni biegów).
– Zdjąć kołpak.
– Odblokować śruby mocujące koło.
W przypadku pojazdów wyposa-
żonych w koła aluminiowe, należy w
pierwszej kolejności zdjąć chromo-
wane zatyczki (patrz strona "Cechy
szczególne związane z alumi-
niowymi felgami, w tym rozdziale).
OBSŁUGA WASZEGO PEUGEOT 406 COUPE
32
01-07-2002

– Podnośnik pojazdu wyposażonyjest w system pozwalający na jego
szybkie złożenie i rozłożenie.
Podnośnik wyciągnąć ze wspor-
nika narzędzi i rozłożyć go nacis-
kając na jego końce A. Zainstalo-
wać go w jednym z czterech, spec-
jalnie do tego przewidzianych mie-jsc E(najbliżej zmienianego koła) i
rozsunąć go pociągając zakońce A.
– Rozsunąć podnośnik przy pomocy korby 1i przedłużacza 3.
– Odkręcić górną śrubę śrubę i zainstalować tuleję centrującą 2.
– Odkręcić wszystkie śruby i zdjąć koło. Montaż
– Założyć koło pomagając sobie tu-
leją centrującą.
– Dokręcić śruby ręcznie i zdjąć tu- leję centrującą.
– Dokręcić wstępnie śruby kluczem.
– Złożyć podnośnik i wysunąć go.
– Dokręcić do końca śruby.
– Założyć na miejsce kołpak cen- tralny dociskając go pięścią.
OBSŁUGA WASZEGO PEUGEOT 406 COUPE 33
Dla Państwa bezpiec-
zeństwa, wymianę koła
należy wykonywać :
– na podłożu poziomym, stabil- nym i nieśliskim,
– zaciągnąć hamulec ręczny,
– włączyć pierwszy bieg lub bieg wsteczny (położenie Pdla auto-
matycznej skrzyni biegów),
– nigdy nie wchodzić pod samo- chód, oparty jedynie na
podnośniku (należy używać
drewnianej podpory).
Po wymianie koła należy :
– niezwłocznie udać się do ASO PEUGEOT w celu sprawdzenia
momentu dokręcenia śrub oraz
ciśnienia w zamontowanymkole.
– jak najszybciej naprawić usz- kodzone koło i założyć je z po-
wrotem na samochód.
01-07-2002

OBSŁUGA WASZEGO PEUGEOT 406 COUPE
34
Śruby przeciwkradzieżowe*
W przypadku gdy Państwa koła za-
bezpieczone są śrubami antykrad-
zieżowymi (po jednej na każde koło),
należy w pierwszej kolejności zde-
montować przy pomocy narzędzia
6
chromowaną nakładkę, następnie
plastikową osłonę, a wreszcie
odkręcić śrubę przy pomocy jednej
ze specjalistycznych tulei (ulokowa-
nych w schowku) i klucza do
odkręcania śrub 1.
Uwaga : należy starannie zapisać
numer kodu, widniejący na główce
tulei. Kod ten umożliwi Państwu na-
bycie w sieci PEUGEOT zapasowej
tulei do odkręcania śrub przeciw-kradzieżowych.
* Zależnie od wersji i kraju przeznac- zenia.
Cechy szczególne
związane z felgamialuminiowymi
Nakładki na śruby
Śruby mocujące felg aluminiowych
posiadają chromowane nakładki.
Aby odkręcić Ōruby, należy najpierw
zdjąć nakładki przy pomocynarzędzia
6. Montaż koła zapasowego
Jeżeli Wasz pojazd wyposażony jest
w stalowe koło zapasowe, w trakcie
jego montażu
normalne jest, pod-
cas dokręcania śrub, iż podkładki
nie stykają się z felgą stalową. Mo-
cowanie felgi zapewnione jest popr-
zez stożkowy docisk każdej śruby.
Montaż opon zimowych
Jeżeli zamierzacie Państwo zam-
montować opony zimowe w Waszym
samochodzie, to należy to zrobic
na felgach stalowych, poslugując
się przy tym konieczniespecjal-
nymi śrubami, dostępnymi w sieci
PEUGEOT.
01-07-2002

OBSŁUGA WASZEGO PEUGEOT 406 COUPE35
WYMIANA ŻARÓWKI

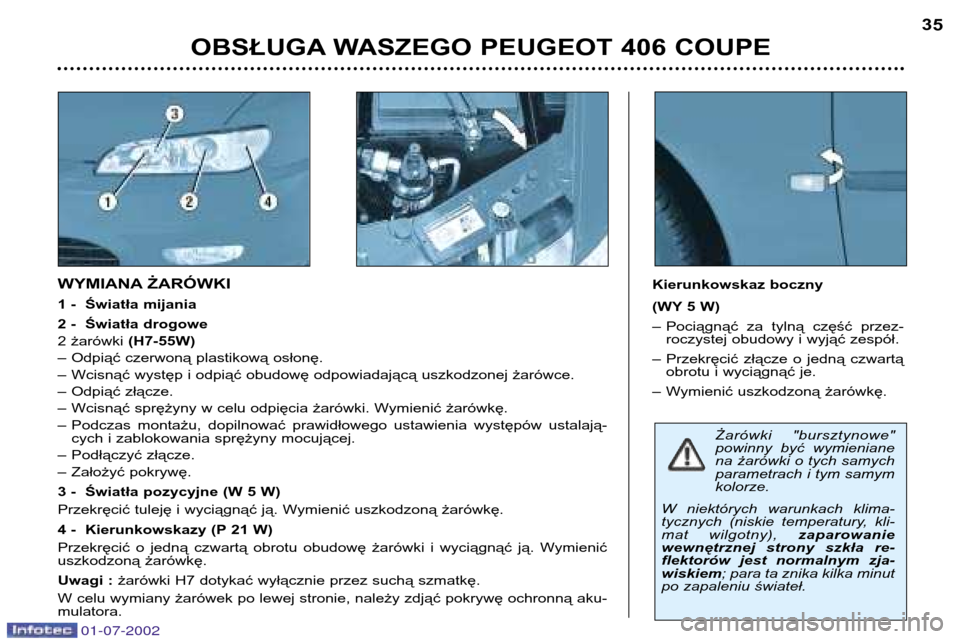

1 - Światła mijania
2 - Światła drogowe 2
żarówki (H7-55W)
– Odpiąć czerwoną plastikową osłonę.
– Wcisnąć występ i odpiąć obudowę odpowiadającą uszkodzonej żarówce.
– Odpiąć złącze.
– Wcisnąć sprężyny w celu odpięcia żarówki. Wymienić żarówkę.
– Podczas montażu, dopilnować prawidłowego ustawienia występów ustalają- cych i zablokowania sprężyny mocującej.
– Podłączyć złącze.
– Założyć pokrywę.
3 - Światła pozycyjne (W 5 W)
Przekręcić tuleję i wyciągnąć ją. Wymienić uszkodzoną żarówkę.
4 - Kierunkowskazy (P 21 W)
Przekręcić o jedną czwartą obrotu obudowę żarówki i wyciągnąć ją. Wymienić
uszkodzoną żarówkę.
Uwagi : żarówki H7 dotykać wyłącznie przez suchą szmatkę.
W celu wymiany żarówek po lewej stronie, należy zdjąć pokrywę ochronną aku- mulatora. Kierunkowskaz boczny
(WY 5 W)
– Pociągnąć za tylną część przez-
roczystej obudowy i wyjąć zespół.
– Przekręcić złącze o jedną czwartą obrotu i wyciągnąć je.
– Wymienić uszkodzoną żarówkę.
Żarówki "bursztynowe"
powinny być wymieniane
na żarówki o tych samych
parametrach i tym samymkolorze.
W niektórych warunkach klima-
tycznych (niskie temperatury, kli-
mat wilgotny), zaparowanie
wewnętrznej strony szkła re-
flektorów jest normalnym zja-wiskiem ; para ta znika kilka minut
po zapaleniu świateł.
01-07-2002

OBSŁUGA WASZEGO PEUGEOT 406 COUPE
36

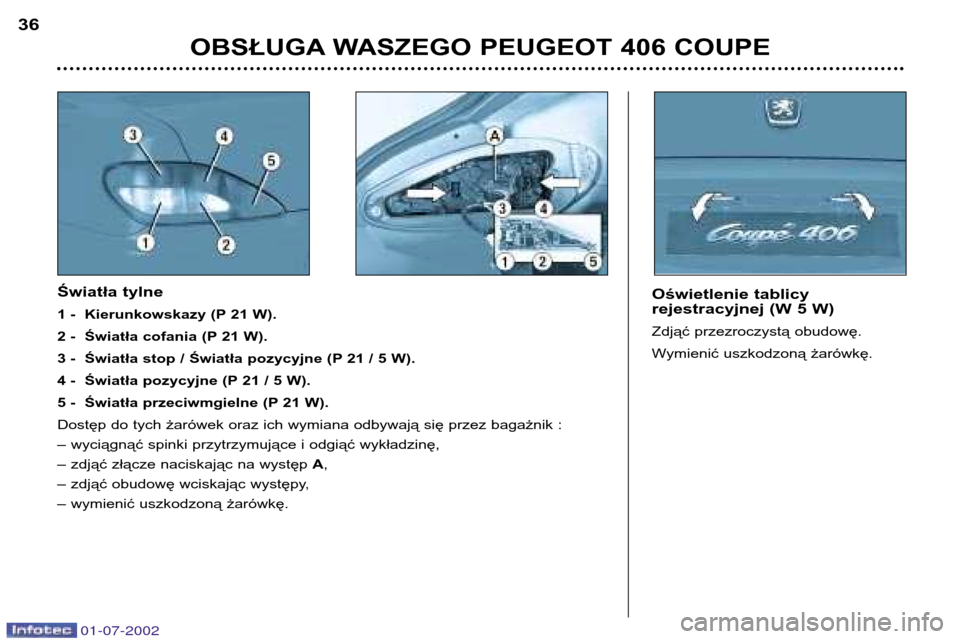

Oświetlenie tablicy
rejestracyjnej (W 5 W)
Zdjąć przezroczystą obudowę.
Wymienić uszkodzoną żarówkę.
Światła tylne
1 - Kierunkowskazy (P 21 W).
2 - Światła cofania (P 21 W).
3 - Światła stop / Światła pozycyjne (P 21 / 5 W).
4 - Światła pozycyjne (P 21 / 5 W).
5 - Światła przeciwmgielne (P 21 W).
Dostęp do tych żarówek oraz ich wymiana odbywają się przez bagażnik :
– wyciągnąć spinki przytrzymujące i odgiąć wykładzinę,
– zdjąć złącze naciskając na występ
A,
– zdjąć obudowę wciskając występy,
– wymienić uszkodzoną żarówkę.
01-07-2002

OBSŁUGA WASZEGO PEUGEOT 406 COUPE37
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników znajdują się
pod deską rozdzielczą i w komorzesilnika.
Skrzynka bezpieczników
tablicy rozdzielczej
Odkręcić trzy śruby mocujące o
jedną czwartą obrotu za pomocą
monety. Pociągnąć za przycisk
Ai
odchylić pokrywę, w celu uzyskania
dostępu do bezpieczników. Wymontowanie i zamontowanie bezpiecznika
Przed dokonaniem wymiany bezpiecznika, należy stwierdzić przyczynę jego
uszkodzenia i usunąć ją. Numery bezpieczników są oznaczone na skrzynce bez-
pieczników.
Używać specjalnych szczypiec
A,znajdujących się na skrzynce.
Uszkodzony bezpiecznik, należy zawsze zastępować bezpiecznikiem o tej
samej wartości.

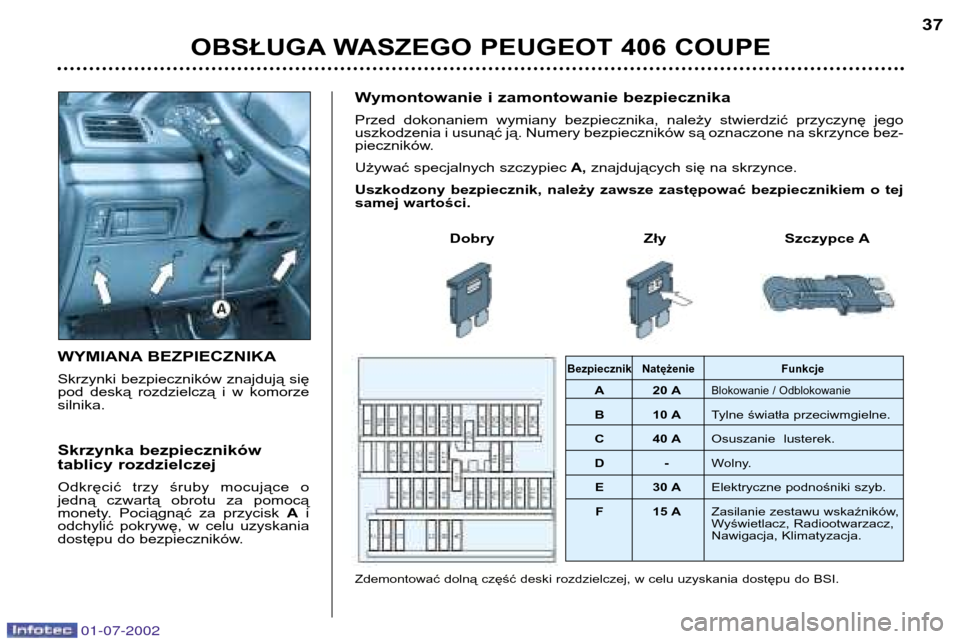

Dobry Zły Szczypce ABezpiecznik Natężenie Funkcje
A 20 ABlokowanie / Odblokowanie
B 10 A Tylne światła przeciwmgielne.
C 40 A Osuszanie lusterek.
D- Wolny.
E 30 A Elektryczne podnośniki szyb.
F 15 A Zasilanie zestawu wskaźników,
Wyświetlacz, Radiootwarzacz,
Nawigacja, Klimatyzacja.
Zdemontować dolną część deski rozdzielczej, w celu uzyskania dostępu do BSI.
01-07-2002

OBSŁUGA WASZEGO PEUGEOT 406 COUPE
40
Bezpieczniki komory silnika
Skrzynka bezpieczników
Aby uzyskać dostęp do skrzynki bez-
pieczników umieszczonej w komorze
silnika (po stronie akumulatora), od-
piąć pokrywę.
Po wykonaniu interwencji, ponow-
nie, starannie zamknąć pokrywę.Obwód elektryczny Pańs-
twa pojazdu jest dostoso-
wany do współdziałania z
wyposażeniem seryjnym
lub opcjonalnym.
Przed zainstalowaniem w
pojeździe innego wyposażenia lub
osprzętu elektrycznego, należy
skontaktować się z ASOPEUGEOT.
Niektóry osprzęt elektryczny lub
sposób jego zamontowania, może
mieć szkodliwy wpływ na
działanie pojazdu, to znaczy na
obwody sterowania elektronicz-
nego, na obwód audio i obwód
ładowania elektrycznego.
PEUGEOT nie ponosi odpowied-
zialności za koszty napraw lub
usuwania usterek sposwodowa-
nych montażem dodatkowego os-
przętu, nie dostarczonego przez
PEUGEOT i zamontowanego
niezgodnie z zaleceniami, w szc-
zególności dotyczy to wszelkich
urządzeń, których zużycie prądu
przekracza 10 miliamperów.

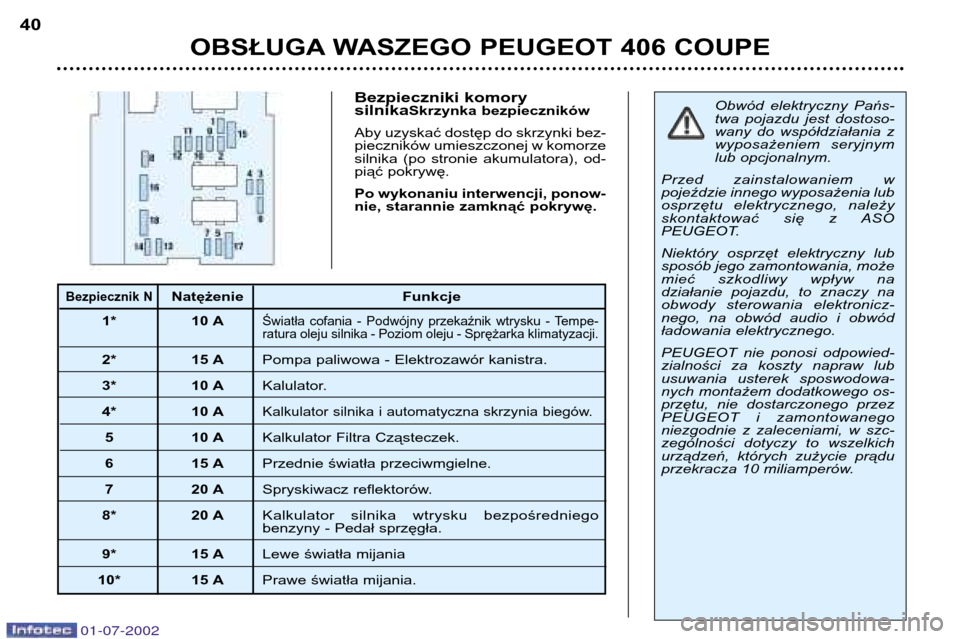

Bezpiecznik NNatężenie Funkcje
1* 10 A
Światła cofania - Podwójny przekaźnik wtrysku - Tempe-
ratura oleju silnika - Poziom oleju - Sprężarka klimatyzacji.
2* 15 A Pompa paliwowa - Elektrozawór kanistra.
3* 10 A Kalulator.
4* 10 A
Kalkulator silnika i automatyczna skrzynia biegów.
5 10 A Kalkulator Filtra Cząsteczek.
6 15 A Przednie światła przeciwmgielne.
7 20 A Spryskiwacz reflektorów.
8* 20 A Kalkulator silnika wtrysku bezpośredniego
benzyny - Pedał sprzęgła.
9* 15 A Lewe światła mijania
10* 15 A Prawe światła mijania.
01-07-2002
