RZUT OKA NA WASZEGO PEUGEOT 406 COUPE
2
02-02-2004
Page 2 of 141
02-02-2004

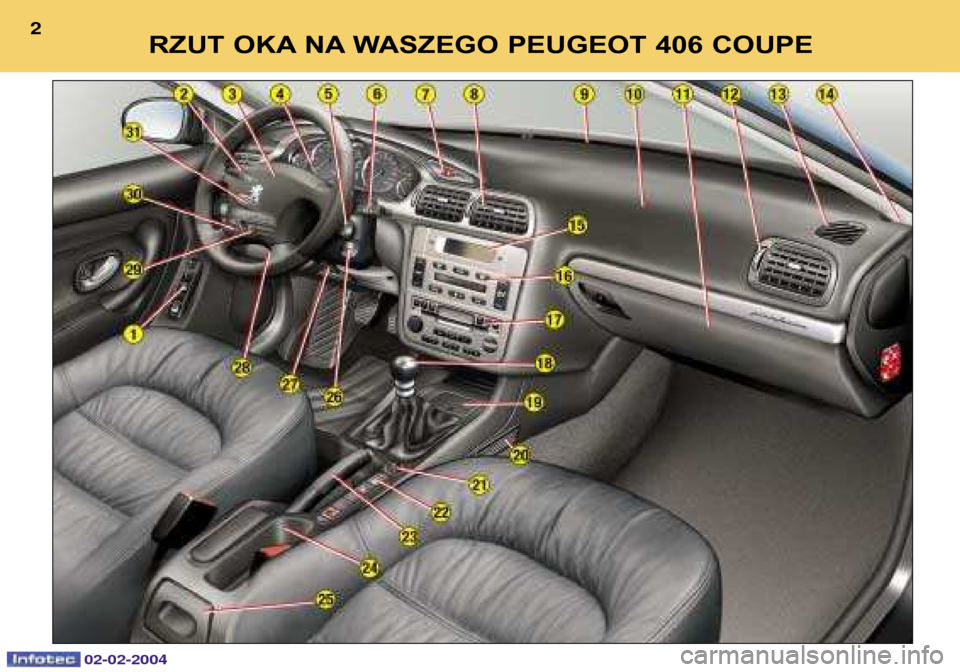

10 -Poduszka powietrzna pasażera.
11 - Schowek przedni.
12 - Boczny, nastawny nawiewogrzewania / wentylacji iregulacja natężenia nadmuchu powietrza.
13 - Nawiew odmrażania szybydrzwi.
14 - Miejsce na głośnik
wysokotonowy.
15 - Wyświetlacz wielofunkcyjny.
16 - Przełączniki ogrzewania /klimatyzacji.
17 - Radioodtwarzacz.
18 - Dżwignia zmiany biegów.
19 - Popielniczka przednia.
20 - Nawiewy ogrzewania nógpasażerów siedzących ztyłu.
21 - Zapalniczka. 22 -
Włącznik ogrzewania siedzeń.
Miejsce na monety.
Wyłącznik poduszki powietrznej pasażera.
23 - Hamulec postojowy.
24 - Uchwyt na kubek.
25 - Tylna popielniczka.
26 - Blokada kierownicy i stacyjka.
27 - Regulacja kierownicy.
28 - Skrzynka bezpieczników.
29 - Przełącznik systemu dynamicznej kontroli stailności (ASR/ESP).
30 - Regulacja wysokości
reflektorów.
31 - Przełącznik regulatoraprędkości.
RZUT OKA NA WASZEGO PEUGEOT 406 COUPE
3
1 - Przełączniki lusterek elektrycznych. Przełączniki elektrycznych podnośników szyb.
2 - Przełącznik oświetlenia,
kierunkowskazów.
3 - Poduszka powietrzna
kierowcy.
Sygnał dźwiękowy.
4 - Zestaw wskaźników.
5 - Sterowanie radioodtwarzacza
przy kierownicy.
6 - Przełącznik wycieraczek /
spryskiwaczy. Sterowanie komputera pokładowego.
7 - Włącznik świateł awaryjnych.
8 - Nawiewy centralne, regulowaneogrzewania/wentylacji oraz regulacja natężenianadmuchu powietrza.
9 - Nawiewy odmrażania
przedniej szyby.
Page 3 of 141
KLUCZE
Klucze umożliwiają niezależne operowanie zamkiem przednichdrzwi, korka wlewu paliwa, zam-kiem schowka, wyłącznikiempoduszki powietrznej pasażera iwłączenie zapłonu.
Centralny zamek
Klucze umożliwiają, poprzez drzwi,zablokowanie, super blokowanie,podniesienie szyb przytrzymującklucz przez kilka sekund w zamku,w położeniu blokowania orazodblokowanie drzwi i bagażnika. Jeśli jedne z drzwi lub bagażnik nie są zamknięte to zamek centralnynie działa, kierowca zostaje o tympoinformowany sygnałemdźwiękowym podczas zamykaniaza pomocą pilota. Pilot zdalnego sterowania umożliwia wykonywanie tychsamych operacji na odległość zwyjątkiem automatycznegozamykania szyb.
Pilot zdalnego sterowania Super zamek Włączenie super zamka blokuje wszystkie dźwignie i klamkizarówno wewnątrz jak i nazewnątrz samochodu.
Wciśnięcieprzycisku Aumożliwiawłączenie super zamka. Włączenie super zamka sygnali- zowane jest przez włączeniekierunkowskazów na czas ok.
2 sekund. Drugie wciśnięcie przycisku Aw
ciągu pięciu sekund od włączenia super zamka, zmienia tryb zamk-nięcia na zwykłą blokadę .
Operacja ta jest sygnalizowanapoprzez włączenie kierunkows-kazów na czas ok. 2 sekund. Odblokowanie Wciśnięcie przycisku
Bumożliwia
odblokowanie pojazdu.Operacja ta sygnalizowane jest poprzez szybkie miganie kierun-
kowskazów.
ELEKTRONICZNA
BLOKADA ZAPŁONU Blokuje sytem kontroli silnika w kilka chwil po wyłączeniu zapłonui uniemożliwia uruchomienie
pojazdu w przypadku kradzieży. Działanie Każdy klucz posiada kostkę elek- troniczną (chip) zawierającą kod. Po włączeniu zapłonu kod klucza jest rozpoznawany i możliwe jesturuchomienie samochodu. Jeśli klucz nie posiada żadnego kodu lub jego kod różni się odkodu, zapisanego w pamięcipojazdu, jego uruchomienie jestniemożliwe.
RZUT OKA NA WASZEGO PEUGEOT 406 COUPE
4
84
Zwykły klucz Klucz z pilotem
zdalnego sterowania
02-02-2004
Page 4 of 141
Blokada kierownicy Przed uruchomieniem, odbloko- wać kierownicę, pokręcająclekko, jeśli to konieczne, równoc-ześnie kierownicą i kluczem. Zalecane jest wciśnięcie sprzęgła w czasie pracy rozrusznika, abyułatwić rozruch silnika. Rozruch silnika benzynowego Nie naciskać pedału przyspiesze- nia. Włączyć rozrusznik nie przerywa- jąc, aż do momentu uruchomieniasilnika.Rozruch silnika Diesel
Nie naciskać na pedał przyspies-zenia.
Przekręcić kluczyk do pozycji "M".
Jeśli temperatura silnika jestdostatecznie wysoka, kontrolkanie zaświeci się i można urucho-mić silnik od razu. Jeśli kontrolka zaświeci się, należy poczekać do jej zgaśnięciai dopiero włączyć rozrusznik. W przypadku zadławienia silnika, należy przekręcić kluczyk dopozycji "S"i ponownie włączyć
rozrusznik. Nigdy nie należy dopro-wadzać do rozbieganiasię zimnego silnika. Nigdy nie pozostawiać pracującego silnika w
pomieszczeniu zamkniętym. Nie dokonywać żadnych modyfi- kacji stacyjki.
URUCHOMIENIE
Pozycja STOP:
zapłon wyłączony. 1 położenie, pozycja Osprzęt: stacyjka jest wyłączona, ale osprzęt może działać. 2 położenie, pozycja Działanie: stacyjka włączona. Położenie Uruchomienie: rozrusznik działa. RZUT OKA NA WASZEGO PEUGEOT 406 COUPE
5
02-02-2004
Page 5 of 141
Wycieranie z kadencją automatyczną W położeniu AUTO, system
automatycznie dostosowuje
prędkość pracy wycieraczek do intensywności opadów .
ELEMENTY STEROWANIA
PRZY KIEROWNICY OŚWIETLENIE Światła przednie i tylne (pierścień A)
Światła zgaszone Światła pozycyjne
Światła mijania/Światła drogoweAutomatycznezapalenie świateł
RZUT OKA NA WASZEGO PEUGEOT 406 COUPE
6
Reflektory przeciwmgielneprzednie i światło przeciwmgielne tylne(pierścień B)
Wybór następuje przez obróce- nie pierścienia do przodu, w celuzapalenia świateł i do tyłu, aby je
wyłączyć. Aktualny stan jestsygnalizowany przez kontrolkę w
zestawie wskaźników.Reflektory przeciwmgiel-ne przednie (1 obrótpierścienia do przodu)Reflektory prze-ciwmgielne przedniei światło przeciwm-gielne tylne (2 obrotypierście-
nia do przodu). WYCIERACZKA
2 Praca przyspieszona(silne opady).
1 Praca normalna (opady umiarkowane).
AUTO Praca w trybie automatycznym.
0 Zatrzymanie
Praca jednorazowa.
Spryskiwacz: pociągnąć dźwi-gnię do siebie.
102104
02-02-2004
Page 6 of 141
Siedzenia przednie regulowane ręcznie 1 -Regulacja wzdłużna.
2 - Regulacja pochylenia siedziska.
3 - Regulacja wysokości.
4 - Regulacja pochylenia oparcia.
5 - Regulacja lędźwiowa.
6 - Przesuwanie zagłówka. Siedzenia przednie regulowane elektrycznie A-
Regulacja wzdłużna.
B - Regulacja pochylenia sied- ziska.
C - Regulacja wysokości.
D -
Regulacja pochylenia oparcia.
M - Zapamiętanie regulacji. Włączyć stacyjkę i wyregulo- wać siedzenie i lusterkawsteczne Wcisnąć jednocześnie przy- ciski "M"i "1" pierwsze
położenie lub "M"i "2" dru-
gie położenie.
1 - Przypomnienie pierwszejzapamiętanej pozycji.
2 - Przypomnienie dru-giej zapamiętanejpozycji.
RZUT OKA NA WASZEGO PEUGEOT 406 COUPE
7
SIEDZENIA
9294
02-02-2004
Page 7 of 141
CZOŁOWE PODUSZKI POWIETRZNE
Wyłączenie poduszki powietrznej pasażera* wsunąć kluczyk w przełącznik sterowania 1i obrócić go w:
-
położenie "ON", poduszka
powietrzna pasażera włączona,
- położenie "OFF", poduszka
powietrzna pasażera wyłączo-na.
Kontroladziałania
Gdy poduszka pasażera jestwyłączona (położenie "OFF"
przełącznika), przy włączaniu sta-
cyjki zapala się wskaźnik (2 pozyc-ja kluczyka), pojawia się sygnałdźwiękowy i informacja "Podusz-
ka pasażera wyłączona" .
Kontrolka pozostaje zapalona naczas wyłączenia poduszki powie-trznej. Środki ostrożności dotyczącepoduszki powietrznej pasażera
Jeżeli pojazd wyposażony jest wwyłącznik poduszki powietrznej:
- wyłączyćpoduszkępowietrzną,jeśli na przed-nim foteluzainstalowanyjest fotelik
dziecięcy, skierowanytyłem do
kierunku jazdy,
-włączyć poduszkę powietrzną,jeśli na przednim fotelu
przewożony jest dorosły pasażer.
Jeśli pojazd nie jest wyposażony wwyłącznik poduszki: - nie wolno instalowaćfotelika dziecięcego,skierowanego tyłem
do kierunku jazdy, na przednim fotelupasażera.
W każdym przypadku nie wolno trzy-mać nóg lub żadnych przedmiotówna tablicy rozdzielczej.
BOCZNE PODUSZKI POWIETRZNE
Poduszki powietrzne boczne zinte- growane są w oparciach siedzeńprzednich, od strony drzwi. Są one odpalane wyłącznie po stronie, po której miało miejsceuderzenie.
Kontrola działania
Jest ona zapewniona przez kon-
trolkę w zestawie wskaźników. Lampka ta zapala się po włączeniu zapłonu i gaśnie po upływiesześciu sekund. Jeśli kontrolka:
- nie zapala się po włączeniu zapłonu, lub
- nie gaśnie po upływie sześciu sekund, lub
- miga przez pięć minut, a następnie pozostaje zapalona,
Skontaktować się z ASO PEUGEOT.
* W zależności od kraju przeznaczenia.
129
8
RZUT OKA NA WASZEGO PEUGEOT 406 COUPE
02-02-2004
Page 8 of 141
02-02-2004
REGULACJA WYSOKOŚCI I ZAGŁĘBIENIAKIEROWNICY Pociągnąć dźwignię Aw celu
odblokowania kierownicy. Nastawić wysokość i zagłębie-
nie kierownicy, a następniezablokować, wciskając do oporudźwignię A.
LAMPKA SUFITOWA
Oświetlenie stałe, kluczw położeniu zasilaniaosprzętu lub włączonyzapłon. Zgaszona na stałe. Oświetlenie po wyjęciu kluczyka ze stacyjki lubpo otworzeniu drzwi.
OŚWIETLENIE MAPY Włączane jest po przekręceniu
pokrętła z odpowiedniej strony, poustawieniu klucza w pozycji zasi-lania osprzętu lub włączonegozapłonu.
OTWIERANY DACH
• W celu uchylenia
Wcisnąć wyłącznik w punkcie A.
W celu całkowitego zamknięcia, wcisnąć wyłącznik w punkcie B.
• W celu otworzenia Wcisnąć wyłącznik w punkcie B.
W celu zamknięcia, wcisnąćwyłącznik w punkcie A.
RZUT OKA NA WASZEGO PEUGEOT 406 COUPE
9
12112290
Page 9 of 141
02-02-2004
1 - Elektryczny podnośnik szyby od strony kierowcy. 2 - Elektryczny podnośnik szyby od strony pasażera.
Tryb ręczny : nacisnąć na przełącznik lub pociągnąć go, nie przekracza-
jąc punktu oporu. Szyba zatrzyma się w momencie zwolnienia przycisku.
Tryb automatyczny* (po stronie kierowcy): nacisnąć na przełącznik lub
pociągnąć go poza punkt oporu. Jeden tylko impuls całkowicie otwiera lub zamyka szybę. Przekręcić sterowanie 6w prawo lub w lewo w celu wyboru lusterka do
regulacji. Przesuwać sterowanie w czterech kierunkach w celu wykonania regulacji. Lusterka wsteczne składane elektrycznie Przy włączonym zapłonie, obrócić przełącznik 6w pozycję A.
* Zależnie od kraju przeznaczenia.
RZUT OKA NA WASZEGO PEUGEOT 406 COUPE
10
11 8
11 9
ELEKTRYCZNE PODNOŚNIKI SZYB
ELEKTRYCZNE LUSTERKA WSTECZNE
Page 10 of 141
02-02-2004
RZUT OKA NA WASZEGO PEUGEOT 406 COUPE11
KLIMATYZACJA AUTOMATYCZNA
50
N° Symbol Symbol Funkcja 1 Regulacja
temperatury.
2 Automatyczny
program widoczności.
3 Automatyczny
program komfortu.
4 Odmrażanie
tylnej szyby.
5 Regulacja rozprowad-
zania powietrza.
6 Włącznik
klimatyzacji.
7 Regulacja natężenia
nadmuchu powietrza.
8 Sterowanie wlotu powietrza.
