Peugeot 408 2012 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 408, Model: Peugeot 408 2012Pages: 174, PDF Size: 5.78 MB
Page 21 of 174
1
19
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

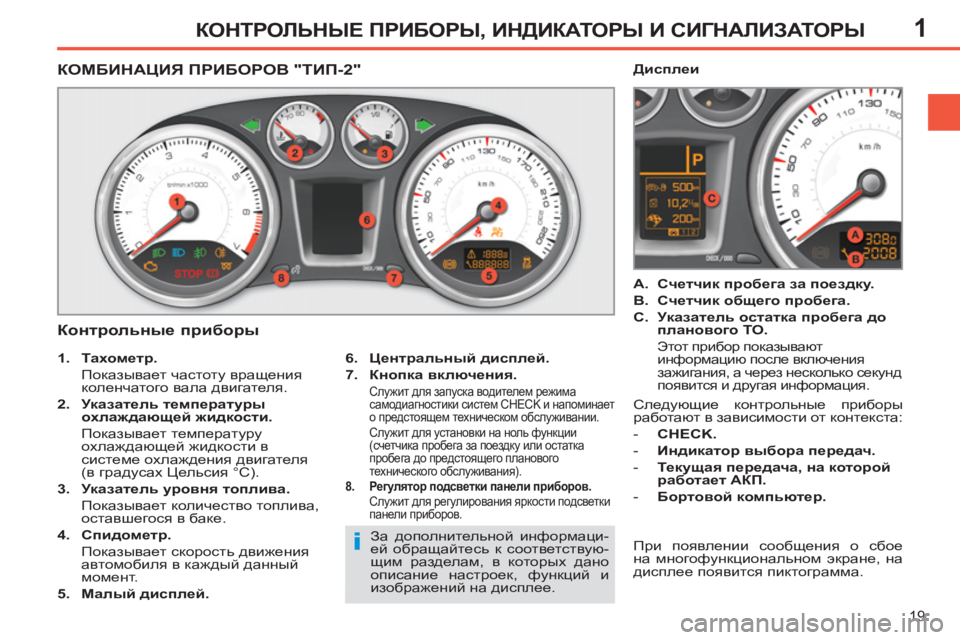

КОМБИНАЦИЯ ПРИБОРОВ "ТИП-2"
Контрольные приборы
6.
Центральный дисплей.
7.
Кнопка включения.
Служит для запуска водителем режима
самодиагностики систем CHECK и напоминает
о предстоящем техническом обслуживании.
Служит для установки на ноль функции
(счетчика пробега за поездку или остатка
пробега до предстоящего планового
технического обслуживания).
8.
Регулятор подсветки панели приборов.
Служит для регулирования яркости подсветки
панели приборов.
1.
Тахометр.
Показывает частоту вращения
коленчатого вала двигателя.
2.
Указатель температуры
охлаждающей жидкости.
Показывает температуру
охлаждающей жидкости в
системе охлаждения двигателя
(в градусах Цельсия °C).
3.
Указатель уровня топлива.
Показывает количество топлива,
оставшегося в баке.
4.
Спидометр.
Показывает скорость движения
автомобиля в каждый данный
момент.
5.
Малый дисплей.
A.
Счетчик пробега за поездку.
B.
Счетчик общего пробега.
C.
Указатель остатка пробега до
планового ТО.
Этот прибор показывают
информацию после включения
зажигания, а через несколько секунд
появится и другая информация.
Дисплеи
За дополнительной информаци-
ей обращайтесь к соответствую-
щим разделам, в которых дано
описание настроек, функций и
изображений на дисплее. Следующие контрольные приборы
работают в зависимости от контекста:
- CHECK.
- Индикатор выбора передач.
- Текущая передача, на которой
работает АКП.
- Бортовой компьютер.
При
появлении сообщения о сбое
на многофункциональном экране, на
дисплее появится пиктограмма.

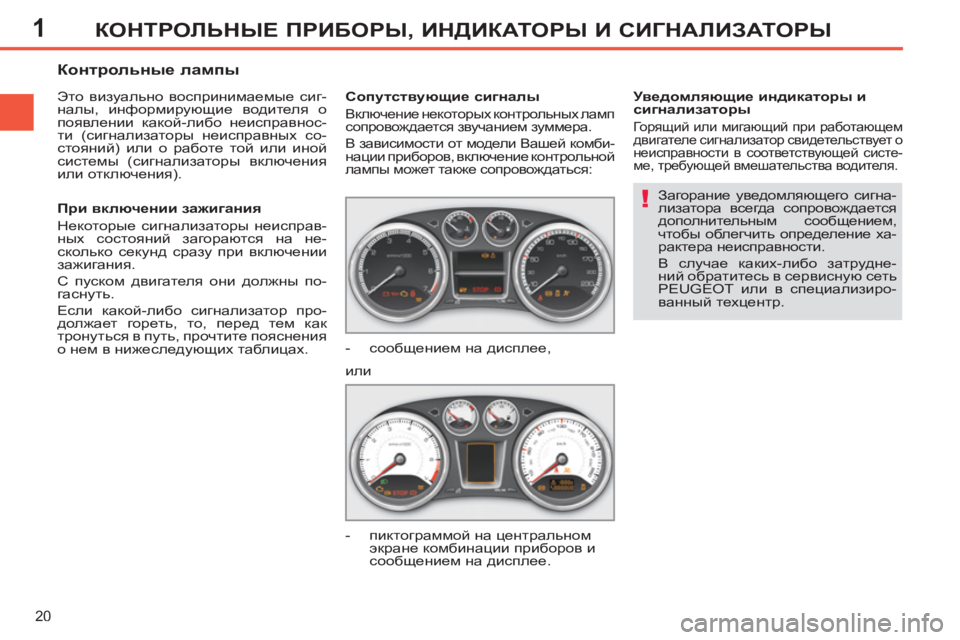

Page 22 of 174
1
20
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Загорание уведомляющего сигна-
лизатора всегда сопровождается
дополнительным сообщением,
чтобы облегчить определение ха-
рактера неисправности.
В случае каких-либо затрудне-
ний обратитесь в сервисную сеть
PEUGEOT или в специализиро-
ванный техцентр.
Контрольные лампы
Это визуально воспринимаемые сиг-
налы, информирующие водителя о
появлении какой-либо неисправнос-
ти (сигнализаторы неисправных со-
стояний) или о работе той или иной
системы (сигнализаторы включения
или отключения).
Сопутствующие сигналы
Включение некоторых контрольных ламп
сопровождается звучанием зуммера.
В зависимости от модели Вашей комби-
нации приборов, включение контрольной
лампы может также сопровождаться:
Уведомляющие индикаторы и
сигнализаторы
Горящий или мигающий при работающем
двигателе сигнализатор свидетельствует о
неисправности в соответствующей систе-
ме, требующей вмешательства водителя.
При включении зажигания
Некоторые сигнализаторы неисправ-
ных состояний загораются на не-
сколько секунд сразу при включении
зажигания.
С пуском двигателя они должны по-
гаснуть.
Если какой-либо сигнализатор про-
должает гореть, то, перед тем как
тронуться в путь, прочтите пояснения
о нем в нижеследующих таблицах.
- сообщением на
дисплее,
или
- пиктограммой на центральном
экране комбинации приборов и
сообщением на дисплее.

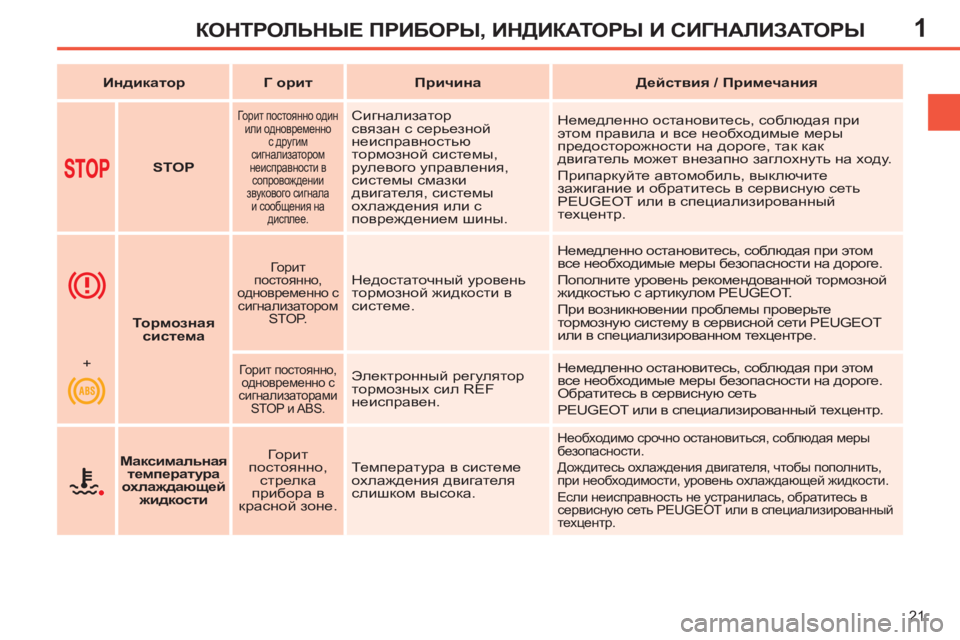

Page 23 of 174
1
21
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Индикатор
Г
орит
Причина
Действия / Примечания
STOP
Горит постоянно один
или одновременно
с другим
сигнализатором
неисправности в
сопровождении
звукового сигнала
и сообщения на
дисплее.
Сигнализатор
связан с серьезной
неисправностью
тормозной системы,
рулевого управления,
системы смазки
двигателя, системы
охлаждения или с
повреждением шины. Немедленно остановитесь, соблюдая при
этом правила и все необходимые меры
предосторожности на дороге, так как
двигатель может внезапно заглохнуть на ходу.
Припаркуйте автомобиль, выключите
зажигание и обратитесь в сервисную сеть
PEUGEOT или
в специализированный
техцентр.
Тормозная
система
Горит
постоянно,
одновременно с
сигнализатором
STOP.
Недостаточный уровень
тормозной жидкости в
системе.
Немедленно остановитесь, соблюдая при этом
все необходимые меры безопасности на дороге.
Пополните уровень рекомендованной тормозной
жидкостью с артикулом PEUGEOT.
При возникновении проблемы проверьте
тормозную систему в сервисной сети PEUGEOT
или в специализированном техцентре.
+
Горит постоянно,
одновременно с
сигнализаторами
STOP и ABS.
Электронный регулятор
тормозных сил REF
неисправен.
Немедленно остановитесь, соблюдая при этом
все необходимые меры безопасности на дороге.
Обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Максимальная
температура
охлаждающей
жидкости
Горит
постоянно,
стрелка
прибора в
красной зоне. Температура в системе
охлаждения двигателя
слишком высока.
Необходимо срочно остановиться, соблюдая меры
безопасности.
Дождитесь охлаждения двигателя, чтобы пополнить,
при необходимости, уровень охлаждающей жидкости.
Если неисправность не устранилась, обратитесь в
сервисную сеть PEUGEOT или в специализированный
техцентр.

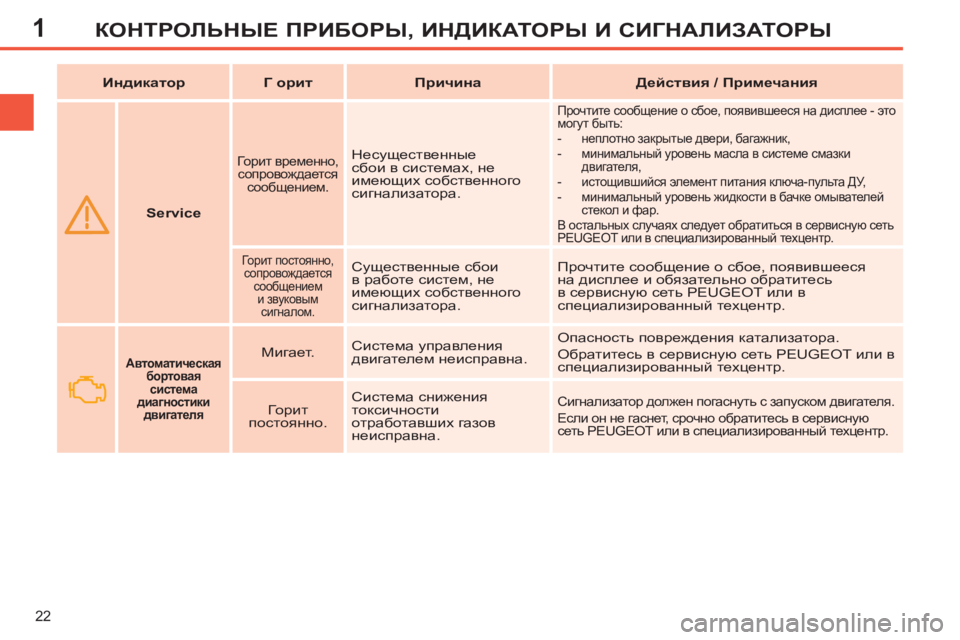

Page 24 of 174
1
22
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Service
Горит временно,
сопровождается
сообщением.
Несущественные
сбои в системах, не
имеющих собственного
сигнализатора.
Прочтите сообщение о сбое, появившееся на дисплее - это
могут быть:
- неплотно закрытые двери, багажник,
- минимальный уровень масла в системе смазки
двигателя,
- истощившийся элемент питания ключа-пульта ДУ,
- минимальный уровень жидкости в бачке омывателей
стекол и фар.
В остальных случаях следует обратиться в сервисную сеть
PEUGEOT или в специализированный техцентр.
Горит постоянно,
сопровождается
сообщением
и звуковым
сигналом.
Существенные сбои
в работе систем, не
имеющих собственного
сигнализатора. Прочтите сообщение о сбое, появившееся
на дисплее и обязательно обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Индикатор
Г
орит
Причина
Действия / Примечания
Автоматическая
бортовая
система
диагностики
двигателя
Мигает. Система управления
двигателем неисправна. Опасность повреждения катализатора.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Горит
постоянно. Система снижения
токсичности
отработавших газов
неисправна.
Сигнализатор должен погаснуть с запуском двигателя.
Если он не гаснет, срочно обратитесь в сервисную
сеть PEUGEOT или в специализированный техцентр.

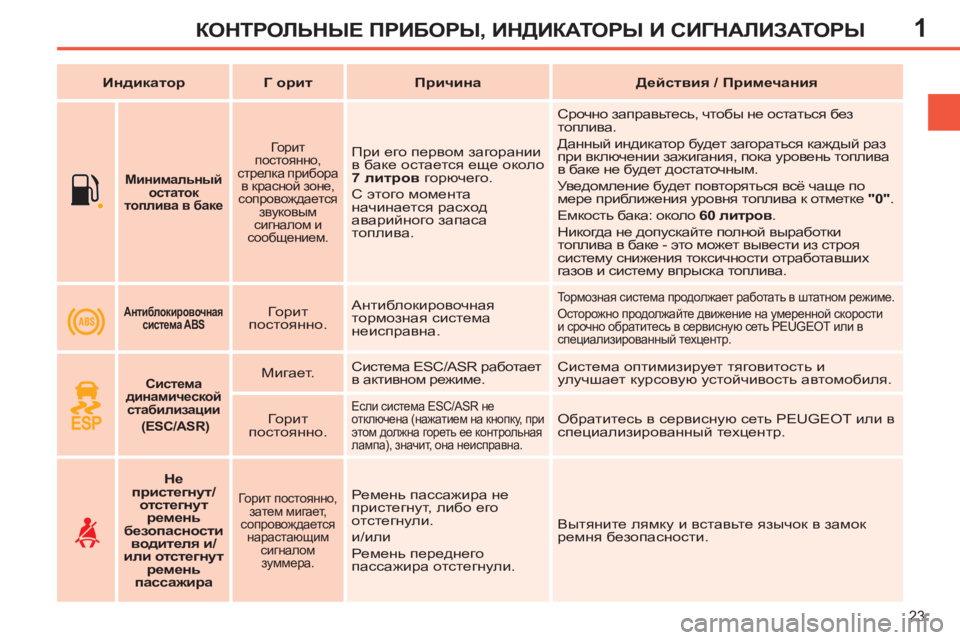

Page 25 of 174
1
23
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Минимальный
остаток
топлива в баке
Горит
постоянно,
стрелка прибора
в красной зоне,
сопровождается
звуковым
сигналом и
сообщением.
При его первом загорании
в баке остается еще около
7 литров
горючего.
С этого момента
начинается расход
аварийного запаса
топлива. Срочно заправьтесь, чтобы не остаться без
топлива.
Данный индикатор будет загораться каждый раз
при включении зажигания, пока уровень топлива
в баке не будет достаточным.
Уведомление будет повторяться всё чаще
по
мере приближения уровня топлива к отметке "0"
.
Емкость бака: около 60 литров
.
Никогда не допускайте полной выработки
топлива в баке - это может вывести из строя
систему снижения токсичности отработавших
газов и систему впрыска топлива.
Индикатор
Г
орит
Причина
Действия / Примечания
Антиблокировочная
система ABS
Горит
постоянно. Антиблокировочная
тормозная система
неисправна.
Тормозная система продолжает работать в штатном режиме.
Осторожно продолжайте движение на умеренной скорости
и срочно обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Система
динамической
стабилизации
(ESC/ASR)
Мигает.
Система ESC/ASR работает
в активном режиме.
Система оптимизирует тяговитость и
улучшает курсовую устойчивость автомобиля.
Горит
постоянно.
Если система ESC/ASR не
отключена (нажатием на кнопку, при
этом должна гореть ее контрольная
лампа), значит, она неисправна.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Не
пристегнут/
отстегнут
ремень
безопасности
водителя и/
или отстегнут
ремень
пассажира
Горит постоянно,
затем мигает,
сопровождается
нарастающим
сигналом
зуммера.
Ремень пассажира не
пристегнут, либо его
отстегнули.
и/или
Ремень переднего
пассажира отстегнули. Вытяните лямку и вставьте язычок в замок
ремня безопасности.

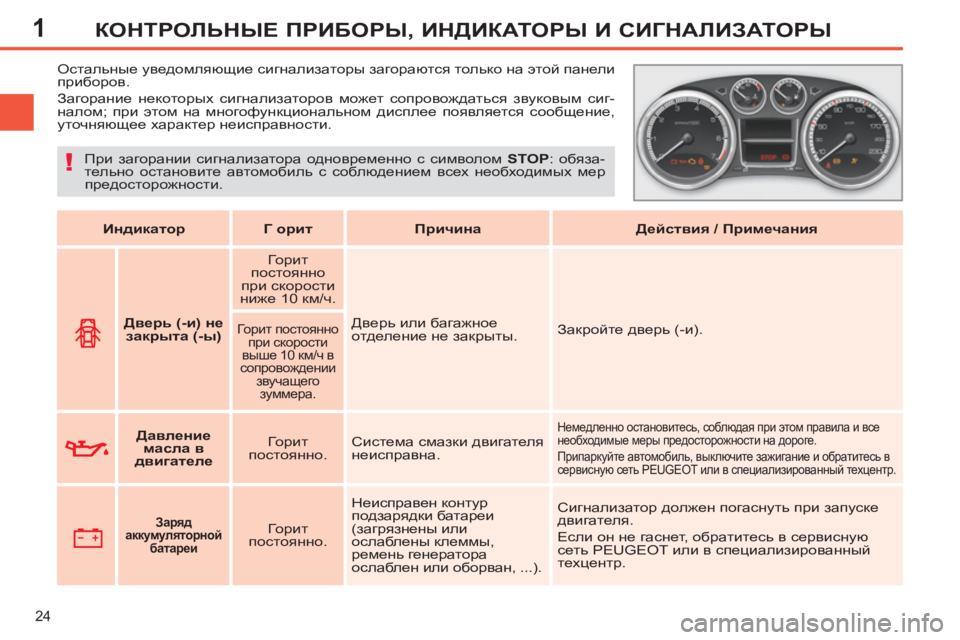

Page 26 of 174
1
24
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Остальные уведомляющие сигнализаторы загораются только на этой панели
приборов.
Загорание некоторых сигнализаторов может сопровождаться звуковым сиг-
налом; при этом на многофункциональном дисплее появляется сообщение,
уточняющее характер неисправности.
Индикатор
Г
орит
Причина
Действия / Примечания
Дверь (-и) не
закрыта (-ы)
Горит
постоянно
при скорости
ниже 10 км/ч.
Дверь
или багажное
отделение не закрыты. Закройте дверь (-и).
Горит постоянно
при скорости
выше 10 км/ч в
сопровождении
звучащего
зуммера.
Давление
масла в
двигателе
Горит
постоянно. Система смазки двигателя
неисправна.
Немедленно остановитесь, соблюдая при этом правила и все
необходимые меры предосторожности на дороге.
Припаркуйте автомобиль, выключите зажигание и обратитесь в
сервисную сеть PEUGEOT или в специализированный техцентр.
Заряд
аккумуляторной
батареи
Горит
постоянно. Неисправен контур
подзарядки батареи
(загрязнены или
ослаблены клеммы,
ремень генератора
ослаблен или оборван, ...). Сигнализатор должен погаснуть при запуске
двигателя.
Если он не гаснет, обратитесь в сервисную
сеть PEUGEOT или в специализированный
техцентр. При загорании сигнализатора одновременно с символом STOP
: обяза-
тельно остановите автомобиль с соблюдением всех необходимых
мер
предосторожности.

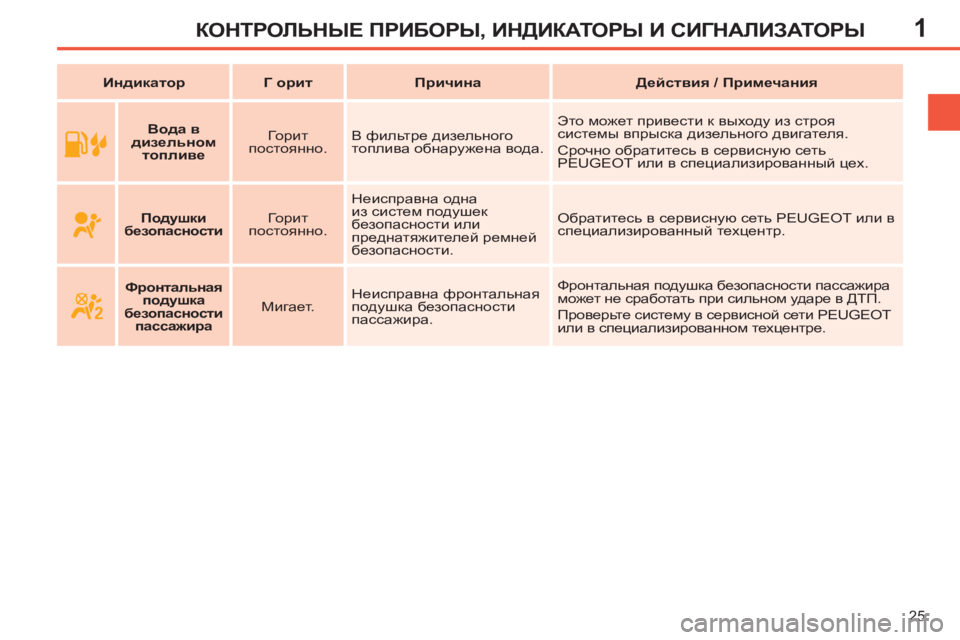

Page 27 of 174
1
25
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Индикатор
Г
орит
Причина
Действия / Примечания
Вода в
дизельном
топливе
Горит
постоянно. В фильтре дизельного
топлива обнаружена вода. Это может привести к выходу из строя
системы впрыска дизельного двигателя.
Срочно обратитесь в сервисную сеть
PEUGEOT или в специализированный цех.
Подушки
безопасности
Горит
постоянно. Неисправна одна
из систем подушек
безопасности или
преднатяжителей ремней
безопасности. Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Фронтальная
подушка
безопасности
пассажира
Мигает. Неисправна фронтальная
подушка безопасности
пассажира. Фронтальная подушка безопасности пассажира
может не сработать при сильном ударе в ДТП.
Проверьте систему в сервисной сети PEUGEOT
или в специализированном техцентре.

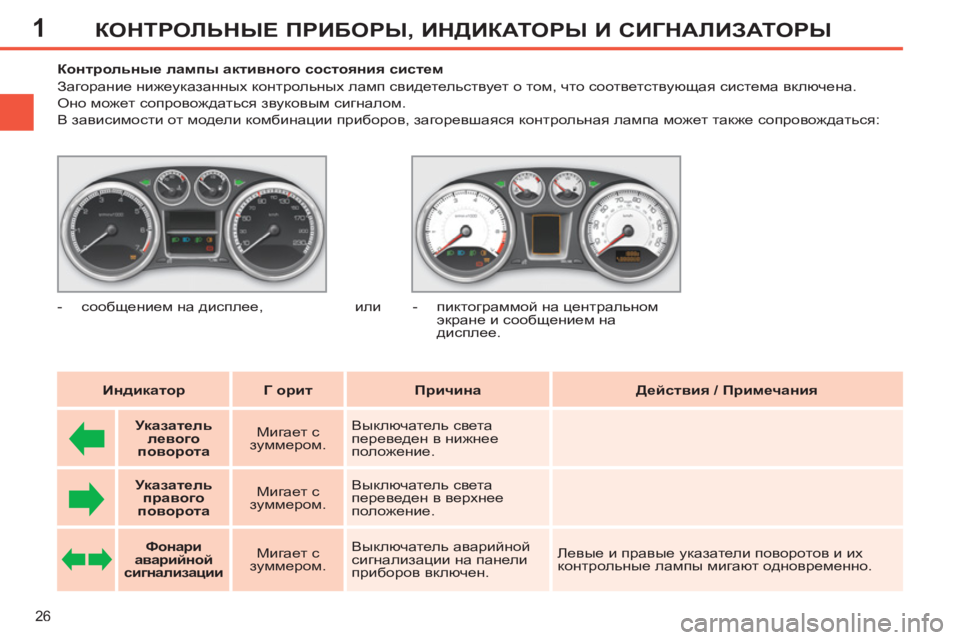

Page 28 of 174
1
26
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Контрольные лампы активного состояния систем
Загорание нижеуказанных контрольных ламп свидетельствует о том, что соответствующая система включена.
Оно может сопровождаться звуковым сигналом.
В зависимости от модели комбинации приборов, загоревшаяся контрольная лампа может также сопровождаться:
Индикатор
Г
орит
Причина
Действия / Примечания
Указатель
левого
поворота
Мигает с
зуммером. Выключатель
света
переведен в нижнее
положение.
Указатель
правого
поворота
Мигает с
зуммером. Выключатель света
переведен в верхнее
положение.
Фонари
аварийной
сигнализации
Мигает с
зуммером. Выключатель аварийной
сигнализации на панели
приборов включен. Левые и правые указатели поворотов и их
контрольные лампы мигают одновременно.
- сообщением на дисплее, или
- пиктограммой на центральном
экране и сообщением на
дисплее.
Page 29 of 174
1
27

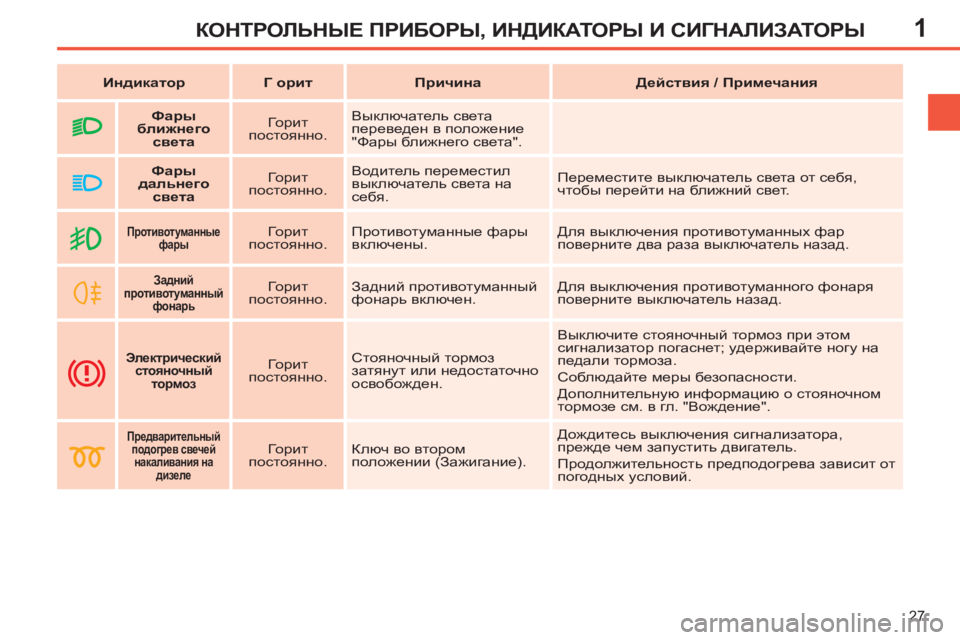

КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Индикатор
Г
орит
Причина
Действия / Примечания
Противотуманные
фары
Горит
постоянно. Противотуманные фары
включены. Для выключения противотуманных фар
поверните два раза выключатель назад.
Задний
противотуманный
фонарь
Горит
постоянно. Задний противотуманный
фонарь включен. Для выключения противотуманного фонаря
поверните выключатель назад.
Электрический
стояночный
тормоз
Горит
постоянно. Стояночный тормоз
затянут или недостаточно
освобожден. Выключите стояночный тормоз при этом
сигнализатор погаснет; удерживайте ногу на
педали тормоза.
Соблюдайте меры безопасности.
Дополнительную информацию о стояночном
тормозе см. в гл. "Вождение".
Фары
ближнего
света
Горит
постоянно. Выключатель света
переведен в положение
"Фары ближнего света
".
Фары
дальнего
света
Горит
постоянно. Водитель переместил
выключатель света на
себя. Переместите выключатель света от себя,
чтобы перейти на ближний свет.
Предварительный
подогрев свечей
накаливания на
дизеле
Горит
постоянно. Ключ во втором
положении (Зажигание). Дождитесь выключения сигнализатора,
прежде чем запустить двигатель.
Продолжительность предподогрева зависит от
погодных условий.
Page 30 of 174
1
28

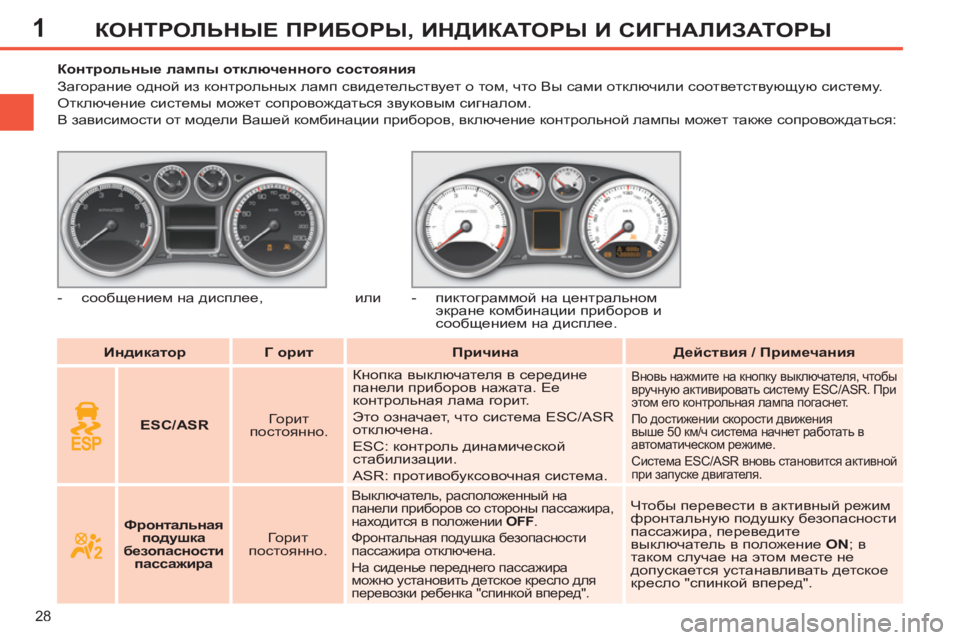

КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Индикатор
Г
орит
Причина
Действия / Примечания
Контрольные лампы отключенного состояния
Загорание одной из контрольных ламп свидетельствует о том, что Вы сами отключили соответствующую систему.
Отключение системы может сопровождаться звуковым сигналом.
В зависимости от модели Вашей комбинации приборов, включение контрольной лампы может также сопровождаться:
ESC/ASR
Горит
постоянно.
Кнопка выключателя в середине
панели приборов нажата. Ее
контрольная лама горит.
Это означает, что система ESC/ASR
отключена.
ESC: контроль динамической
стабилизации.
ASR: противобуксовочная система.
Вновь нажмите на кнопку выключателя, чтобы
вручную активировать систему ESC/ASR. При
этом его контрольная лампа погаснет.
По достижении скорости движения
выше 50 км/ч система начнет работать в
автоматическом режиме.
Система ESC/ASR вновь становится активной
при запуске двигателя.
- сообщением на дисплее, или
- пиктограммой на центральном
экране комбинации приборов и
сообщением на дисплее.
Фронтальная
подушка
безопасности
пассажира
Горит
постоянно.
Выключатель, расположенный на
панели приборов со стороны пассажира,
находится в положении OFF
.
Фронтальная подушка безопасности
пассажира отключена.
На сиденье переднего пассажира
можно установить детское кресло для
перевозки ребенка "спинкой вперед".
Чтобы перевести в активный режим
фронтальную подушку безопасности
пассажира, переведите
выключатель в положение ON
; в
таком случае на этом месте не
допускается устанавливать детское
кресло "спинкой вперед".
