PEUGEOT 5008 2012 Instrukcja obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Size: 16.92 MB

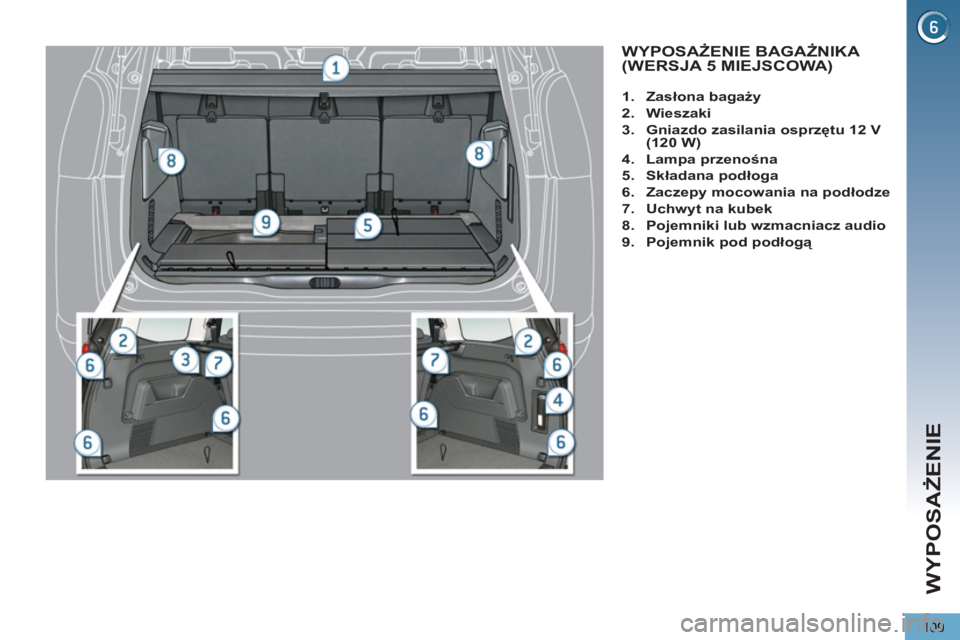

Page 111 of 340
WYPOSAŻENIE
109
WYPOSAŻENIE BAGAŻNIKA (WERSJA 5 MIEJSCOWA)
1.
Zasłona bagaży
2.
Wieszaki
3.
Gniazdo zasilania osprzętu 12 V
(120 W)
4.
Lampa przenośna
5.
Składana podłoga
6.
Zaczepy mocowania na podłodze
7.
Uchwyt na kubek
8.
Pojemniki lub wzmacniacz audio
9.
Pojemnik pod podłogą

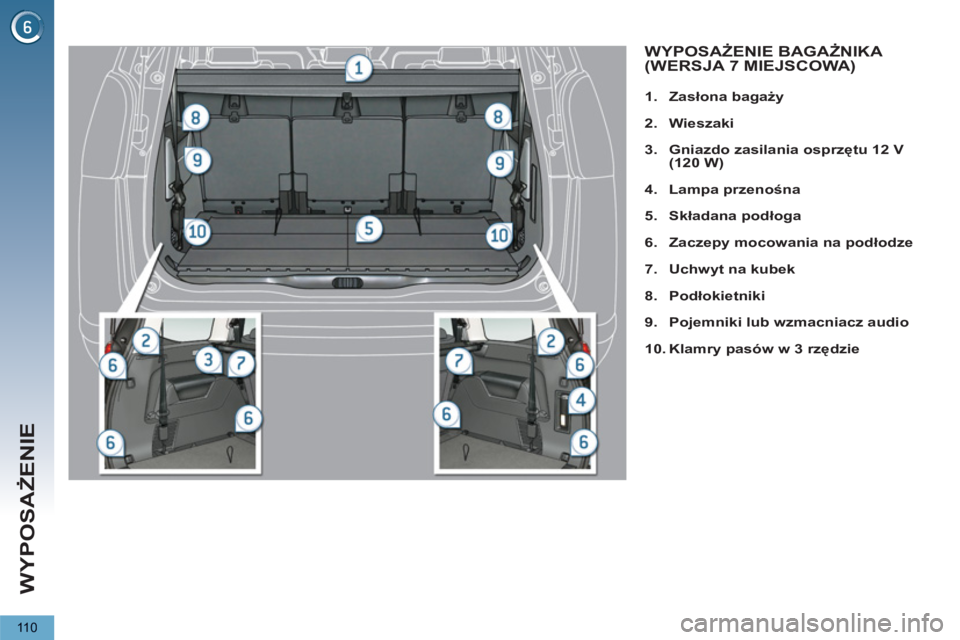

Page 112 of 340
WYPOSAŻENIE
110
1.
Zasłona bagaży
2.
Wieszaki
3.
Gniazdo zasilania osprzętu 12 V
(120 W)
4.
Lampa przenośna
5.
Składana podłoga
6.
Zaczepy mocowania na podłodze
7.
Uchwyt na kubek
8.
Podłokietniki
9.
Pojemniki lub wzmacniacz audio
10.
Klamry pasów w 3 rzędzie
WYPOSAŻENIE BAGAŻNIKA (WERSJA 7 MIEJSCOWA)

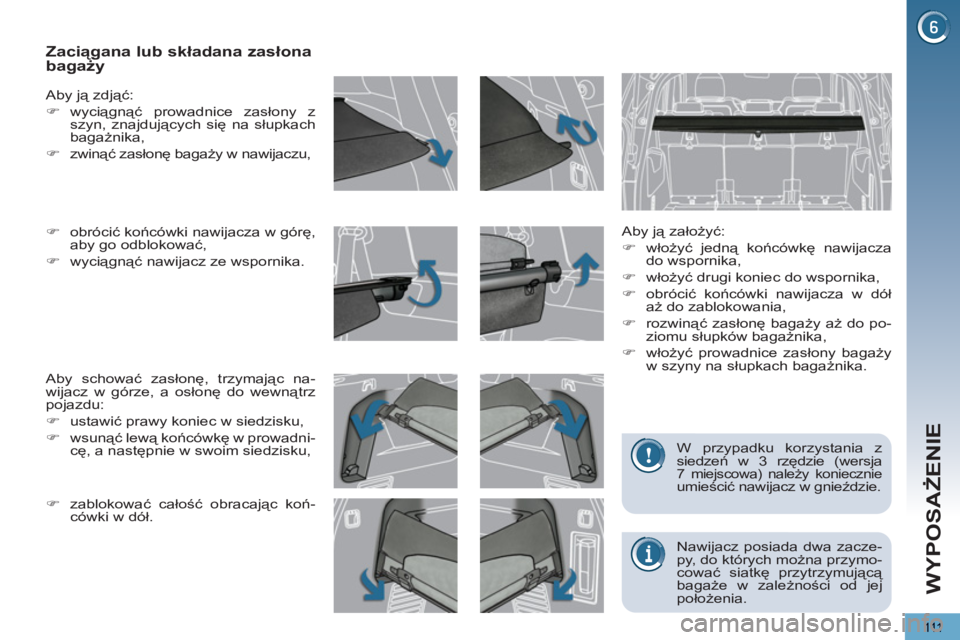

Page 113 of 340
WYPOSAŻENIE
111
Zaciągana lub składana zasłona
bagaży
Aby ją założyć:
)
włożyć jedną końcówkę nawijacza
do wspornika,
)
włożyć drugi koniec do wspornika,
)
obrócić końcówki nawijacza w dół
aż do zablokowania,
)
rozwinąć zasłonę bagaży aż do po-
ziomu słupków bagażnika,
)
włożyć prowadnice zasłony bagaży
w szyny na słupkach bagażnika.
Aby ją zdjąć:
)
wyciągnąć prowadnice zasłony z
szyn, znajdujących si
ę na słupkach
bagażnika,
)
zwinąć zasłonę bagaży w nawijaczu,
Aby schować zasłonę, trzymając na-
wijacz w górze, a osłonę do wewnątrz
pojazdu:
)
ustawić prawy koniec w siedzisku,
)
wsunąć lewą końcówkę w prowadni-
cę, a następnie w swoim siedzisku,
)
obrócić końcówki nawijacza w górę,
aby go odblokować,
)
wyciągnąć nawijacz ze wspornika.
Nawijacz posiada dwa zacze-
py, do których można przymo-
cować siatkę przytrzymującą
bagaże w zależności od jej
poło
żenia. W przypadku korzystania z
siedzeń w 3 rzędzie (wersja
7 miejscowa) należy koniecznie umieścić nawijacz w gnieździe.
)
zablokować całość obracając koń-
cówki w dół.

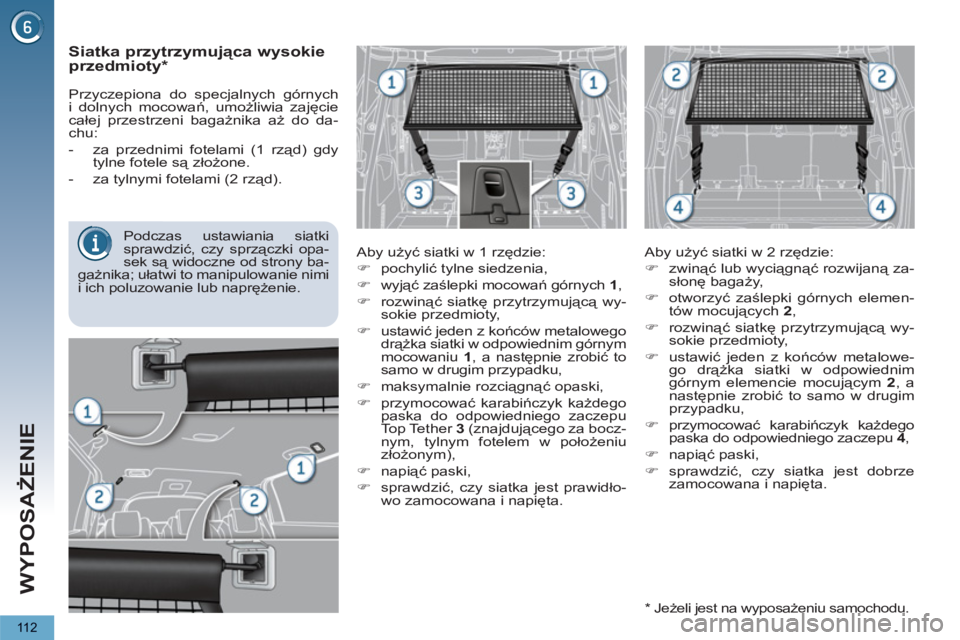

Page 114 of 340
WYPOSAŻENIE
11 2
Siatka przytrzymująca wysokie
przedmioty *
Aby użyć siatki w 1 rzędzie:
)
pochylić tylne siedzenia,
)
wyjąć zaślepki mocowań górnych 1
,
)
rozwinąć siatkę przytrzymującą wy-
sokie przedmioty,
)
ustawić jeden z końców metalowego
drążka siatki w odpowiednim górnym
mocowaniu 1
, a następnie zrobić to
samo w drugim przypadku,
)
maksymalnie rozciągnąć opaski,
)
przymocować karabińczyk każdego
paska do odpowiedniego zaczepu
Top Tether 3
(znajdującego za bocz-
nym, tylnym fotelem w położeniu
złożonym),
)
napiąć paski,
)
sprawdzić, czy siatka jest prawidło-
wo zamocowana i napięta.
Aby użyć siatki w 2 rzędzie:
)
zwinąć lub wyciągnąć rozwijaną za-
słonę bagaży,
)
otworzyć zaślepki górnych elemen-
tów mocujących 2
,
)
rozwinąć siatkę przytrzymującą wy-
sokie przedmioty,
)
ustawić jeden z końców metalowe-
go drążka siatki w odpowiednim
górnym elemencie mocującym 2
, a
następnie zrobić to samo w drugim
przypadku,
)
przymocować karabińczyk każdego
paska do odpowiedniego zaczepu 4
,
)
napiąć paski,
)
sprawdzić, czy siatka jest dobrze
zamocowana i napięta.
Podczas ustawiania siatki
sprawdzić, czy sprzączki opa-
sek są widoczne od strony ba-
gażnika; ułatwi to manipulowanie nimi
i ich poluzowanie lub naprężenie.
Przyczepiona do specjalnych górnych
i dolnych mocowań, umożliwia zajęcie
całej przestrzeni bagażnika aż do da-
chu:
- za przednimi fotelami (1 rząd) gdy
tylne fotele są złożone.
- za tylnymi fotelami (2 rząd).
*
Jeżeli jest na wyposażeniu samochodu.

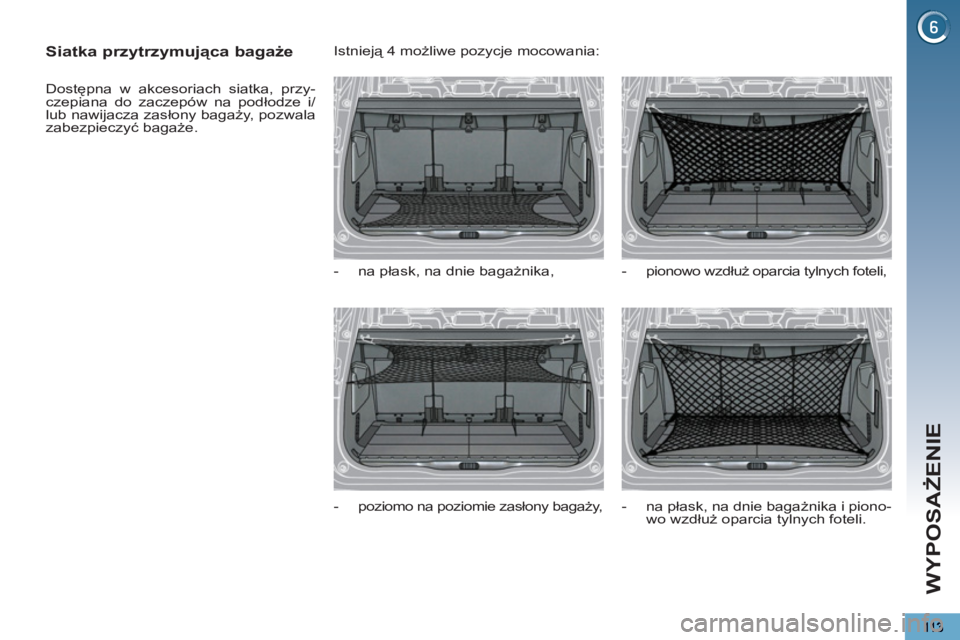

Page 115 of 340
WYPOSAŻENIE
Siatka przytrzymująca bagaże
Dostępna w akcesoriach siatka, przy-
czepiana do zaczepów na podłodze i/
lub nawijacza zasłony bagaży, pozwala
zabezpieczyć bagaże. Istnieją 4 możliwe pozycje mocowania:
- na płask, na dnie bagażnika,
- poziomo na poziomie zasłony bagaży,
- pionowo wzdłuż oparcia tylnych foteli,
- na płask, na dnie bagażnika i piono-
wo wzdłuż oparcia tylnych foteli.

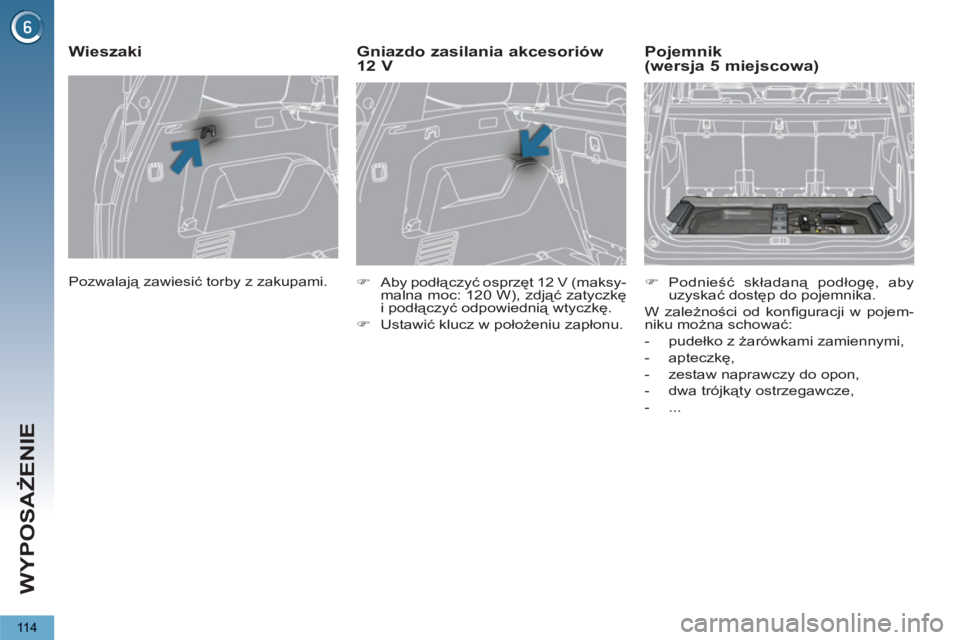

Page 116 of 340
WYPOSAŻENIE
11 4
Pozwalają zawiesić torby z zakupami.
Wieszaki
)
Aby podłączyć osprzęt 12 V (maksy-
malna moc: 120 W), zdjąć zatyczkę
i podłączyć odpowiednią wtyczkę.
)
Ustawić klucz w położeniu zapłonu.
Gniazdo zasilania akcesoriów
12 V
)
Podnieść składaną podłogę, aby
uzyskać dostęp do pojemnika.
W zależności od konfi guracji w pojem-
niku można schować:
- pudełko z żarówkami zamiennymi,
- apteczkę,
- zestaw naprawczy do opon,
- dwa trójkąty ostrzegawcze,
- ...
Pojemnik
(wersja 5 miejscowa)

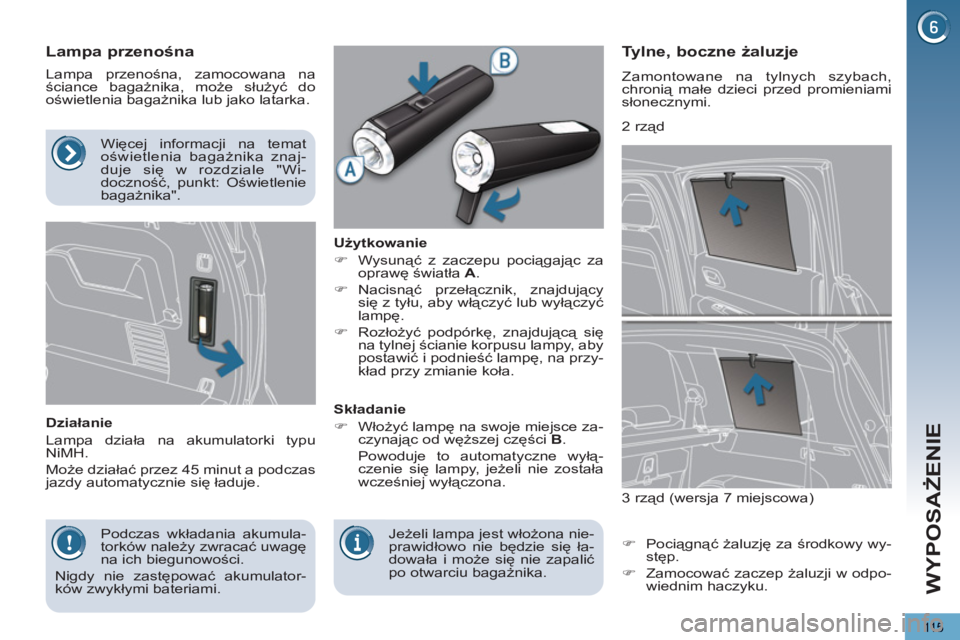

Page 117 of 340
WYPOSAŻENIE
115
Lampa przenośna
Lampa przenośna, zamocowana na
ściance bagażnika, może służyć do
oświetlenia bagażnika lub jako latarka.
Działanie
Lampa działa na akumulatorki typu
NiMH.
Może działać przez 45 minut a podczas
jazdy automatycznie się ładuje.
Użytkowanie
)
Wysunąć z zaczepu pociągając za
oprawę światła A.
)
Nacisnąć przełącznik, znajdujący
się z tyłu, aby włączyć lub wyłączyć
lampę.
)
Rozłożyć podpórkę, znajdują
cą się
na tylnej ścianie korpusu lampy, aby
postawić i podnieść lampę, na przy-
kład przy zmianie koła.
Składanie
)
Włożyć lampę na swoje miejsce za-
czynając od węższej części B
.
Powoduje to automatyczne wyłą-
czenie się lampy, jeżeli nie została
wcześniej wyłączona.
Tylne, boczne żaluzje
Zamontowane na tylnych szybach,
chronią małe dzieci przed promieniami
słonecznymi.
)
Pociągnąć żaluzję za środkowy wy-
stęp.
)
Zamocować zaczep żaluzji w odpo-
wiednim haczyku.
Podczas wkładania akumula-
torków należy zwracać uwagę
na ich biegunowości.
Nigdy nie zastępować akumulator-
ków zwykłymi bateriami. Jeżeli lampa jest włożona nie-
prawidłowo nie będzie się ła-
dowała i może się nie zapalić
po otwarciu bagażnika.
Więcej informacji na temat
oświetlenia bagażnika znaj-
duje się w rozdziale "Wi-
doczno
ść, punkt: Oświetlenie
bagażnika".
3 rząd (wersja 7 miejscowa)
2 rząd

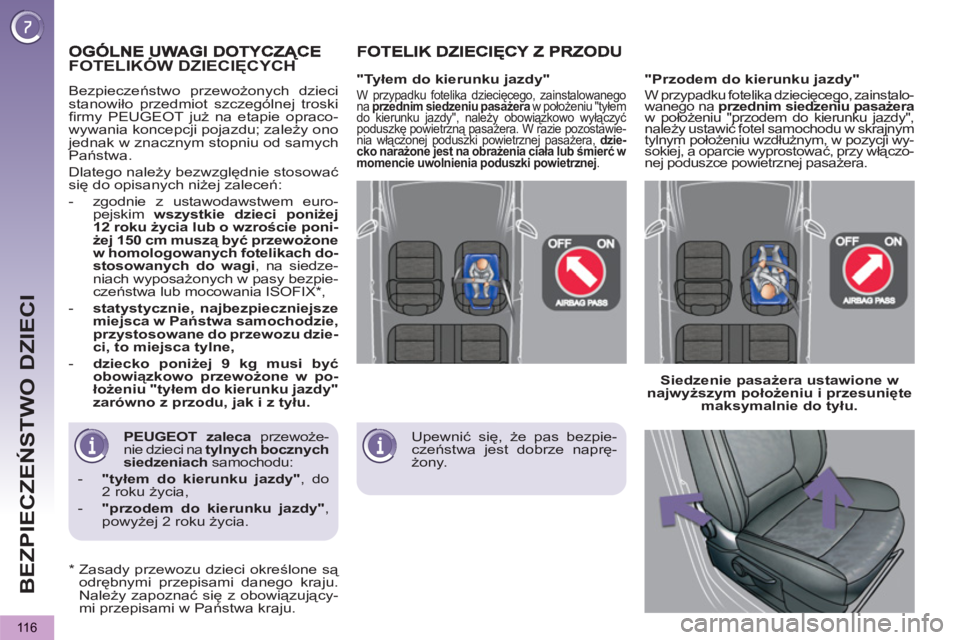

Page 118 of 340
BEZPIECZEŃSTWO DZIECI
116
PEUGEOT
zaleca
przewoże-
nie dzieci na tylnych bocznych
siedzeniach
samochodu:
-
"tyłem do kierunku jazdy"
, do
2 roku życia,
- "przodem do kierunku jazdy"
,
powyżej 2 roku życia.
FOTELIKÓW DZIECIĘCYCH Ą
Bezpieczeństwo przewożonych dzieci
stanowiło przedmiot szczególnej troski
fi rmy PEUGEOT już na etapie opraco-
wywania koncepcji pojazdu; zależy ono
jednak w znacznym stopniu od samych
Państwa.
Dlatego należy bezwzględnie stosować
się do opisanych niżej zaleceń:
- zgodnie z ustawodawstwem euro-
pejskim wszystkie dzieci poniżej
12 roku życia lub o wzroście poni-
żej 150 cm muszą być przewożone
w homologowanych fotelikach do-
stosowanych do wagi
, na siedze-
niach wyposażonych w pasy bezpie-
czeństwa lub mocowania ISOFIX * ,
- statystycznie, najbezpieczniejsze
miejsca w Państwa samochodzie,
przystosowane do przewozu dzie-
ci, to miejsca tylne,
- dziecko poniżej 9 kg musi być
obowiązkowo przewożone w po-
łożeniu "tyłem do kierunku jazdy"
zarówno z przodu, jak i z tyłu.
"Przodem do kierunku jazdy"
W przypadku fotelika dziecięcego, zainstalo-
wanego na przednim siedzeniu pasażera
w położeniu "przodem do kierunku jazdy",
należy ustawić fotel samochodu w skrajnym
tylnym położeniu wzdłużnym, w pozycji wy-
sokiej, a oparcie wyprostować, przy włączo-
nej poduszce powietrznej pasażera.
"Tyłem do kierunku jazdy"
W przypadku fotelika dziecięcego, zainstalowanego
na przednim siedzeniu pasażera
w położeniu "tyłem
do kierunku jazdy", należy obowiązkowo wyłączyć
poduszkę powietrzną pasażera. W razie pozostawie-
nia włączonej poduszki powietrznej pasażera, dzie-
cko narażone jest na obrażenia ciała lub śmierć w
momencie uwolnienia poduszki powietrznej
.
*
Zasady przewozu dzieci określone są
odrębnymi przepisami danego kraju.
Należy zapoznać się z obowiązujący-
mi przepisami w Państwa kraju.
Siedzenie pasażera ustawione w
najwyższym położeniu i przesunięte
maksymalnie do tyłu.
Upewnić się, że pas bezpie-
czeństwa jest dobrze naprę-
żony.

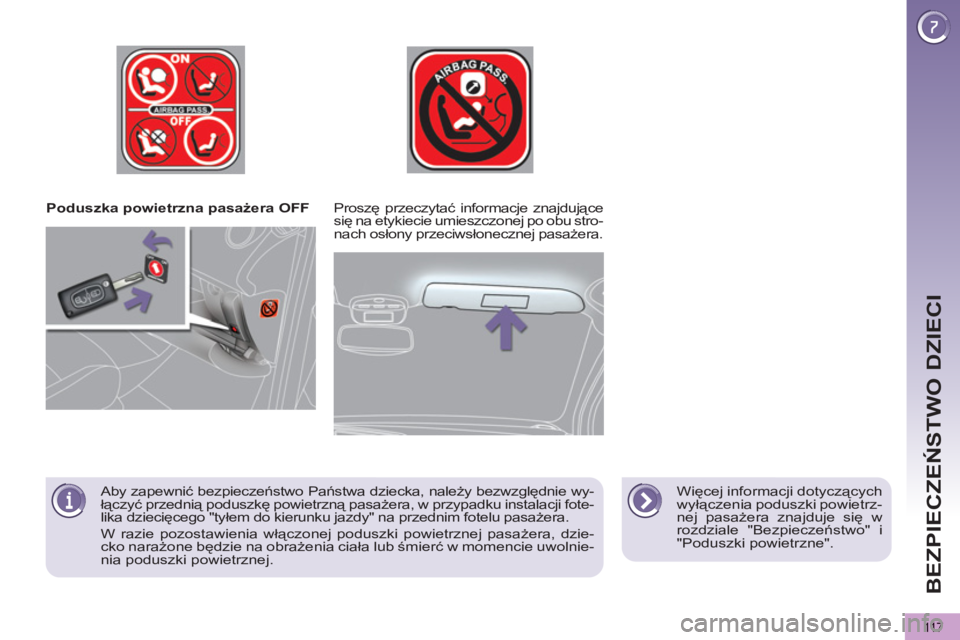

Page 119 of 340
BEZPIECZEŃSTWO DZIECI
11 7
Poduszka powietrzna pasażera OFF
Więcej informacji dotyczących
wyłączenia poduszki powietrz-
nej pasażera znajduje się w
rozdziale "Bezpieczeństwo" i
"Poduszki powietrzne".
Proszę przeczytać informacje znajdujące
się na etykiecie umieszczonej po obu stro-
nach osłony przeciwsłonecznej pasażera.
Aby zapewnić bezpieczeństwo Państwa dziecka, należy bezwzględnie wy-
łączyć przednią poduszkę powietrzną pasażera, w przypadku instalacji fote-
lika dziecięcego "tyłem do kierunku jazdy" na przednim fotelu pasażera.
W razie pozostawienia włączonej poduszki powietrznej pasażera, dzie-
cko narażone będzie na obrażenia ciała lub śmierć w momencie uwolnie-
nia poduszki powietrznej.

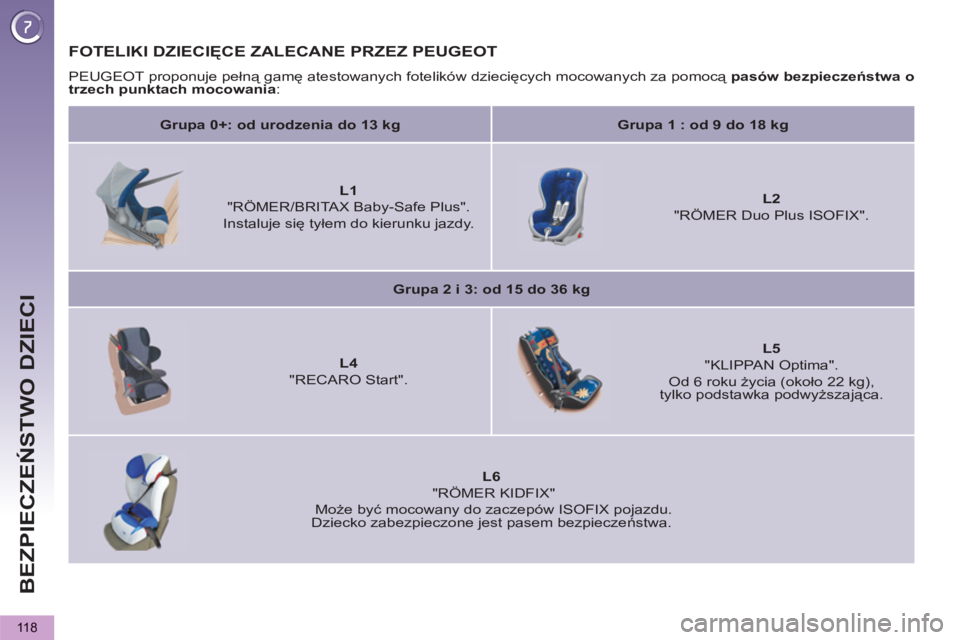

Page 120 of 340
BEZPIECZEŃSTWO DZIECI
118
FOTELIKI DZIECIĘCE ZALECANE PRZEZ PEUGEOT
PEUGEOT proponuje pełną gamę atestowanych fotelików dziecięcych mocowanych za pomocą pasów bezpieczeństwa o
trzech punktach mocowania
:
Grupa 0+: od urodzenia do 13 kg
Grupa 1 : od 9 do 18 kg
L1
"RÖMER/BRITAX Baby-Safe Plus".
Instaluje się tyłem do kierunku jazdy.
L2
"RÖMER Duo Plus ISOFIX".
Grupa 2 i 3: od 15 do 36 kg
L4
"RECARO Start".
L5
"KLIPPAN Optima".
Od 6 roku życia (około 22 kg),
tylko podstawka podwyższająca.
L6
"RÖMER KIDFIX"
Może być mocowany do zaczepów ISOFIX pojazdu.
Dziecko zabezpieczone jest pasem bezpieczeństwa.
