PEUGEOT 5008 2012 Instrukcja obsługi (in Polish)

DANE TECHNICZNE
219

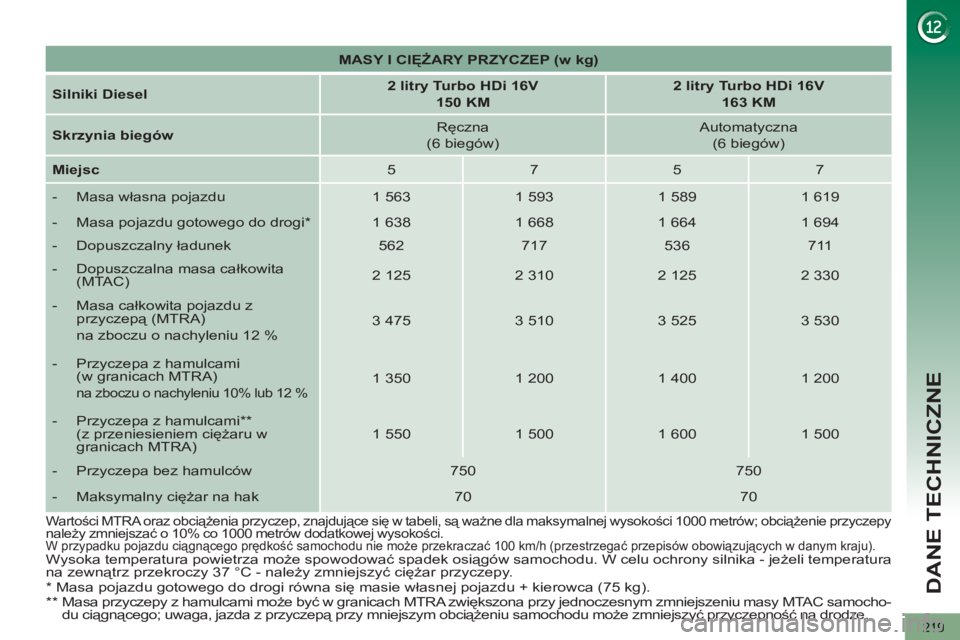

MASY I CIĘŻARY PRZYCZEP (w kg)



Silniki Diesel


2 litry Turbo HDi 16V
150 KM



2 litry Turbo HDi 16V
163 KM



Skrzynia biegów

Ręczna
(6 biegów)
Automatyczna
(6 biegów)

Miejsc

5
7
5
7


- Masa własna pojazdu
1 563
1 593
1 589
1 619


- Masa pojazdu gotowego do drogi *

1 638
1 668
1 664
1 694


- Dopuszczalny ładunek
562
717
536
711


- Dopuszczalna masa całkowita
(MTAC)
2 125
2 310
2 125
2 330



- Masa całkowita pojazdu z
przyczepą (MTRA)
na zboczu o nachyleniu 12 %
3 475
3 510
3 525
3 530


- Przyczepa z hamulcami
(w granicach MTRA)
na zboczu o nachyleniu 10% lub 12 %

1 350
1 200
1 400
1 200


- Przyczepa z hamulcami **
(z przeniesieniem ciężaru w
granicach MTRA)
1 550
1 500
1 600
1 500


- Przyczepa bez hamulców
750
750


- Maksymalny ciężar na hak
70
70

*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).

**

Masa przyczepy z hamulcami może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samocho-
du ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.

Wartości MTRA oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy
należy zmniejszać o 10% co 1000 metrów dodatkowej wysokości.

W przypadku pojazdu ciągnącego prędkość samochodu nie może przekraczać 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura
na zewnątrz przekroczy 37 °C - należy zmniejszyć ciężar przyczepy.

DANE TECHNICZNE
220


MASY POJAZDÓW I PRZYCZEP 5008 VU 5 miejsc (w kg)



Silnik


1,6 litra Turbo e-HDi
110 KM



2 litry Turbo HDi
150 KM



Skrzynia biegów

Ręczna
(6 biegów)


Ręczna Zautomatyzowana
(6 biegów)

Ręczna

(6 biegów)


Ręczna
(6 biegów)

Typ Wariant Wersja

9HZ
9HZ
9HR
RHE


- Masa własna pojazdu
1 481
1 482
1 481
1 572


- Masa pojazdu gotowego do drogi *

1 556
1 557
1 556
1 647



- Dopuszczalna masa całkowita (MTAC) **


2 225
2 230
2 200
2 310


- Masa całkowita pojazdu z
przyczepą (MTRA)
na zboczu o nachyleniu 12 % ***

3 120
3 170
3 475


- Przyczepa z hamulcami
(w granicach MTRA)
na zboczu o nachyleniu 10% lub 12 % ****


895
890
970
1 165



- Przyczepa z hamulcami (z przeniesieniem
ciężaru w granicach MTRA)

X
X
X
X


- Przyczepa bez hamulców
750
750


- Maksymalny ciężar na hak
70
70

*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).

**

Przekroczenie dopuszczalnego nacisku na przednią oś powoduje ograniczenie prędkości do 80 km/h zgodnie z punktem
2.7 Dyrektywy.

***
Przekroczenie dopuszczalnej masy w przypadku pojazdu holującego powoduje ograniczenie prędkości do 80 km/h zgod-
nie z punktem 2.7 Dyrektywy.

****
Maksymalny ciężar przyczepy z hamulcami w granicach MTRA; uwaga, jazda z przyczepą przy mniejszym obciążeniu
samochodu może zmniejszyć przyczepność na drodze.

Wartości MTRA oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metrów; ob-
ciążenie przyczepy należy zmniejszać o 10% co 1000 metrów dodatkowej wysokoś
ci.
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura
na zewnątrz przekroczy 37 °C - należy zmniejszyć ciężar przyczepy.

DANE TECHNICZNE
221

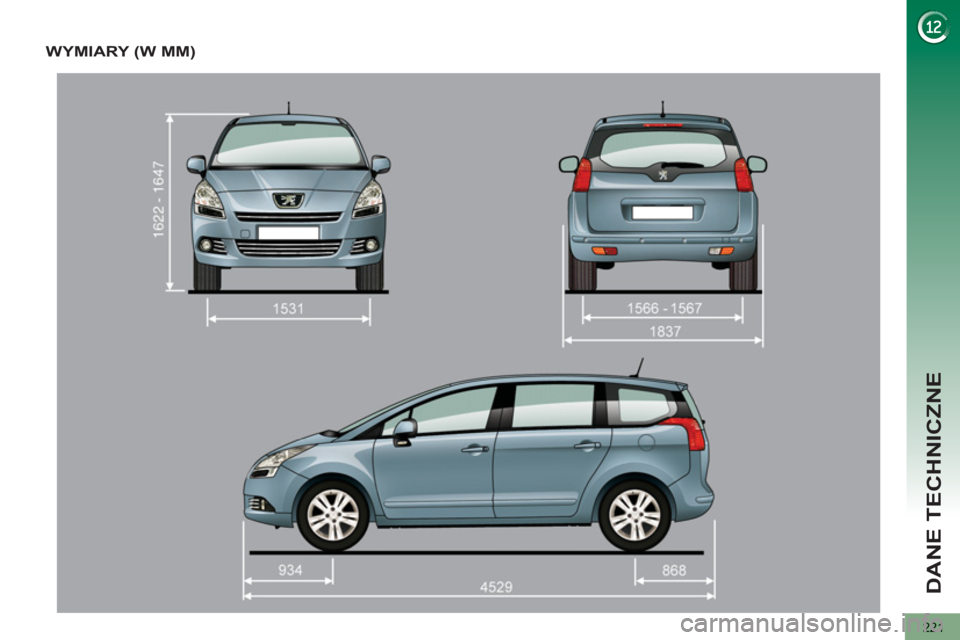

WYMIARY (W MM)

DANE TECHNICZNE
222

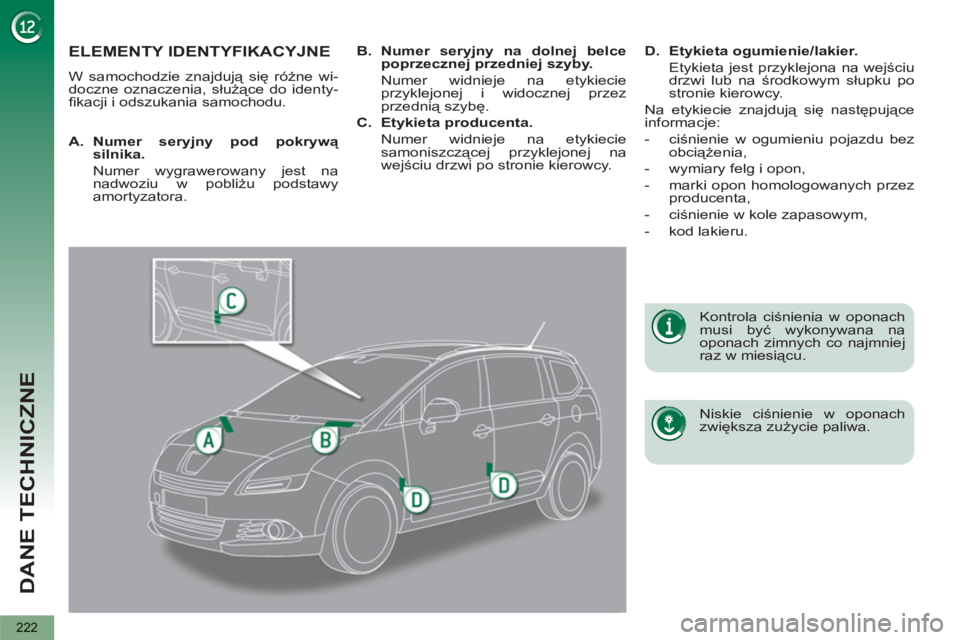

ELEMENTY IDENTYFIKACYJNE
W samochodzie znajdują się różne wi-
doczne oznaczenia, służące do identy-
fi kacji i odszukania samochodu.

Niskie ciśnienie w oponach
zwiększa zużycie paliwa.


Kontrola ciśnienia w oponach
musi być wykonywana na
oponach zimnych co najmniej
raz w miesiącu.


A.
Numer seryjny pod pokrywą
silnika.

Numer wygrawerowany jest na
nadwoziu w pobliżu podstawy
amortyzatora.
B.
Numer seryjny na dolnej belce
poprzecznej przedniej szyby.

Numer widnieje na etykiecie
przyklejonej i widocznej przez
przednią szybę.

C.
Etykieta producenta.

Numer widnieje na etykiecie
samoniszczącej przyklejonej na
wejściu drzwi po stronie kierowcy.
D.
Etykieta ogumienie/lakier.

Etykieta jest przyklejona na wejściu
drzwi lub na środkowym słupku po
stronie kierowcy.
Na etykiecie znajdują się następuj
ące
informacje:


- ciśnienie w ogumieniu pojazdu bez
obciążenia,

- wymiary felg i opon,

- marki opon homologowanych przez
producenta,

- ciśnienie w kole zapasowym,

- kod lakieru.

223
POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE DROGOWYM

224

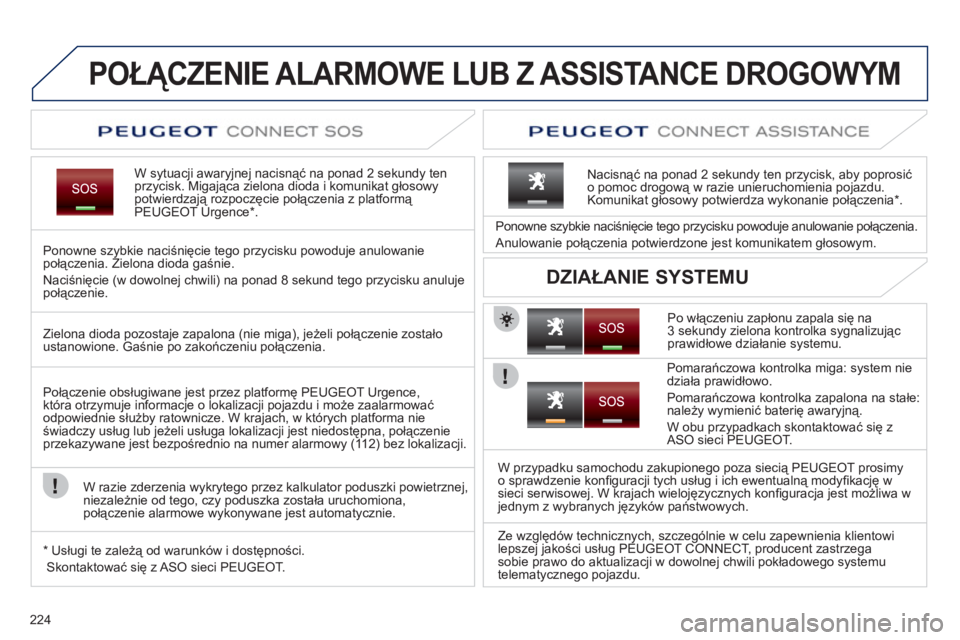

POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE DROGOWYM
W sytuacji awaryjnej nacisnąć na ponad 2 sekundy ten przycisk. Migająca zielona dioda i komunikat głosowy potwierdzają rozpoczęcie połączenia z platformą
PEUGEOT Urgence * .
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia. Zielona dioda gaśnie.
Naciśnięcie
(w dowolnej chwili) na ponad 8 sekund tego przycisku anuluje
połączenie.

Po włączeniu zapłonu zapala się na
3 sekundy zielona kontrolka sygnalizując prawidłowe działanie systemu. Ponowne szybkie naci
śnięcie tego przycisku powoduje anulowanie połączenia.
Anulowanie połączenia potwierdzone jest komunikatem głosowym.

Nacisnąć na ponad 2 sekundy ten przycisk, aby poprosić
o pomoc
drogową w razie unieruchomienia pojazdu.
Komunikat głosowy potwierdza wykonanie połączenia *
.


DZIAŁANIE SYSTEMU
Zielona dioda pozostaje zapalona (nie miga), jeżeli połączenie zostało ustanowione. Gaśnie po zakończeniu połączenia.
Połączenie obsługiwane jest przez platformę PEUGE
OT Urgence, która otrzymuje informacje o lokalizacji pojazdu i może zaalarmować
odpowiednie służby ratownicze. W krajach, w których platforma nieświadczy usług lub jeżeli usługa lokalizacji jest niedostępna, połączenie
przekazywane jest bezpośrednio na numer alarmowy (11 2) bez lokalizacji.

W razie zderzenia wykrytego przez kalkulator poduszki powietrznej,
niezależnie od tego, czy poduszka została uruchomiona, połączenie alarmowe wykonywane jest automatycznie.


*
Usługi te zależą od warunków i dostępności.
Skontaktować się z AS
O sieci PEUGEOT.
Pomara
ńczowa kontrolka miga: system nie
działa prawidłowo.
Pomarańczowa kontrolka zapalona na stałe:
należy wymienić baterię awaryjną.
W obu przypadkach skontaktować się z
ASO sieci PEUGEOT.
W przypadku samochodu zakupionego poza siecią PEU
GEOT prosimy
o sprawdzenie konfi guracji tych usług i ich ewentualną modyfi kację w
sieci serwisowej. W krajach wielojęzycznych konfi guracja jest możliwa wjednym z wybranych języków państwowych.
Ze względów technicznych, szczególnie w celu zapewnienia klientowi
lepszej jakości usług PEUGEOT CONNECT, producent zastrzega
sobie prawo do aktualizacji w dowolnej chwili pokładowego systemu
telematycznego pojazdu.

225
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE
DROGOWYM ZA POMOCĄ WIP COM 3D
W nagłym wypadku nacisnąć przycisk SOS i
przytrzymać do momentu usłyszenia sygnału
i w
yświetlenia na ekranie "ZATWIERDZENIE /
ANULOWANIE" (jeżeli włożona jest aktywna karta SIM).
Połączenie obsługiwane jest przez platformę Peugeot
Urgence, która otrzymuje informacje o lokalizacji pojazdu
i może zaalarmować odpowiednie służby ratownicze.
W kra
jach, w których platforma nie świadczy usług lub
gdy usługa lokalizacji jest niedostępna, połączenie
przekazywane jest bezpośrednio na numer alarmowy (11 2).
Uwaga, połączenie alarmowe oraz usługi są aktywne jedynie w
przypadku korzystania z telefonu wewnętrznego z ważną kartą SIM.
Z telefonem z funkcją Bluetooth i bez karty SIM usługi te nie będą działać.
Nacisnąć ten przycisk, aby otworzyć menu usług
PEUGEOT .
Customer call W
ybrać "Customer call" (Centrum
obsługi klienta), aby uzyskać
informacje na temat marki PEUGEOT .
W
ybrać "Peugeot Assistance", aby uruchomić połączenie z pomocą
drogową.

Peugeot Assistance
Usługa ta zależy od warunków i dostępności.
Skontaktować się z
siecią PEUGEOT. Jeżeli zakupili Państwo samochód poza siecią
PEUGEOT, prosimy o sprawdzenie konfi guracji tych usług i ich ewentualną modyfi kację w sieci serwisowej.
W razie zderzenia w
ykrytego przez kalkulator poduszki powietrznej,niezależnie od tego, czy poduszka została uruchomiona, połączenie
alarmowe wykonywane jest automatycznie.

Komunikat "Połączenie alarmowe w trybie awaryjnym" i migająca pomarańczowa kontrolka sygnalizują usterkę. Skontaktować się s
ASO SIECI PEUGEOT.

226

227
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

WIP Com 3D został zakodowany w taki sposób,
by działał wyłącznie w Państwa samochodzie. W przypadku montażu w innym samochodzie należyskontaktować się z ASO sieci PEUGEOT w celu
konfi guracji systemu.

Niektóre funkcje opisane w niniejszej instrukcji będ
ą
dostępne w ciągu roku.

WIP COM 3D


Ze względów bezpieczeństwa wszelkie czynności
wymagające większej uwagi należy bezwzględnie
wykonywać na postoju.
Po wyłączeniu silnika, aby nie spowodować
rozładowania akumulatora, WIP Com 3D wyłączy się pouruchomieniu trybu oszczędzania energii.


01 Wprowadzenie

02 Sterowanie głosem i przy
kierownicy

03 Funkcje główne

04 Nawigacja - Prowadzenie

05 Informacje drogowe

06 Radio

07 Odtwarzacze muzyczne

08 Telefon

09 Konfiguracja

10 Rozkład funkcji ekranów str.
str.
str.
str.
str.
str.
str.
str.
str.
str. 228
230
233
238
247
249
250
255
260
261


SPIS TREŚCI

Najczęściej zadawane pytania str. 2
66


RADIOODTWARZACZ MULTIMEDIALNY / TELEFON BLUETOOTH

GPS EUROPA

228

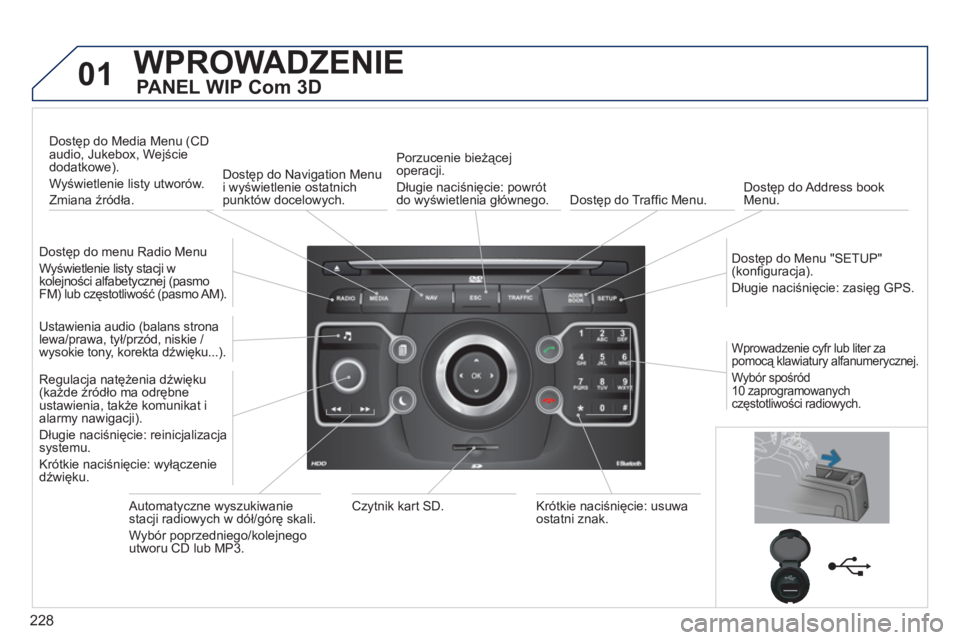

01WPROWADZENIE

PANEL WIP Com 3D

Dostęp do menu Radio Menu
W
yświetlenie listy stacji w
kolejności alfabetycznej (pasmo
FM) lub częstotliwość (pasmo AM).
Dostęp do Media Menu (CD
audio, Jukebox, Wejście
dodatkowe).
Wyświetlenie listy utworów.
Zmi
ana źródła.
Dostęp do Navigation Menu
i wyświetlenie ostatnich
punktów docelowych.
Porzucenie bieżącej
operacji.
Długie naciśnięcie: powrót
do w
yświetlenia głównego.
Dostęp do Traffi c Menu. Dostęp do Address book Menu.
Dostęp do Menu "
SETUP" (konfi guracja).
Długie naciśnięcie: zasięg GPS.

Ustawienia audio
(balans strona
lewa/prawa, tył/przód, niskie /
wysokie tony, korekta dźwięku...).

Regulacja natężenia dźwięku
(każde źródło ma odrębne
ustawienia, także komunikat i
alarm
y nawigacji).
Długie naci
śnięcie: reinicjalizacja systemu.
Krótkie naciśnięcie: wyłączenie
dźwięku.

Automatyczne wyszukiwanie
stacji radiowych w dół/górę skali.
W
ybór poprzedniego/kolejnego utworu CD lub MP3.
Czytnik kart SD. Krótkie naciśnięcie: usuwaostatni znak.
Wprowadzenie cyfr lub liter zapomocą klawiatury alfanumerycznej.
W
ybór spośród
10 zaprogramowanych częstotliwości radiowych.
