PEUGEOT 5008 2012 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, tamaño PDF: 16.57 MB
Page 111 of 340
ALMACENAMIENTOS
109
ACONDICIONAMIENTO DEL MALETERO (5 PLAZAS)
1.
Oculta-equipajes
2.
Ganchos
3.
Toma de accesorios de 12 V
(120 W)
4.
Linterna
5.
Suelo en acordeón
6.
Anillas de anclaje en el suelo
7.
Portavasos
8.
Compartimentos o amplifi cador
de audio
9.
Compartimento bajo el suelo
Page 112 of 340
ALMACENAMIENTOS
110
1.
Oculta-equipajes
2.
Ganchos
3.
Toma de accesorios de 12 V
(120 W)
4.
Linterna
5.
Suelo en acordeón
6.
Anillas de enclaje en el suelo
7.
Portavasos
8.
Reposabrazos
9.
Compartimentos o amplifi cador
de audio
10.
Hebillas de los cinturones
de la 3
ª fi la

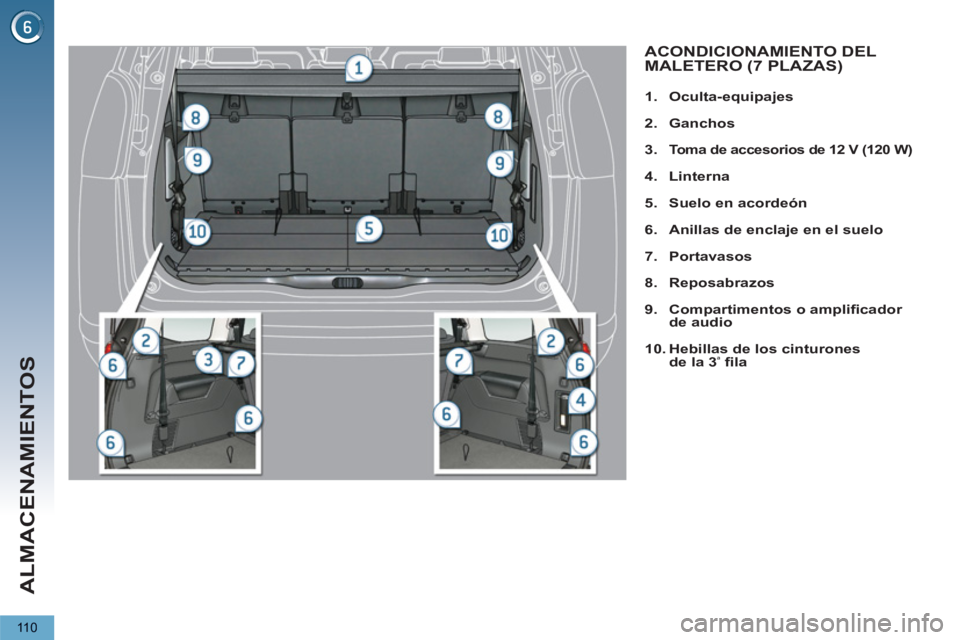

ACONDICIONAMIENTO DEL MALETERO (7 PLAZAS)

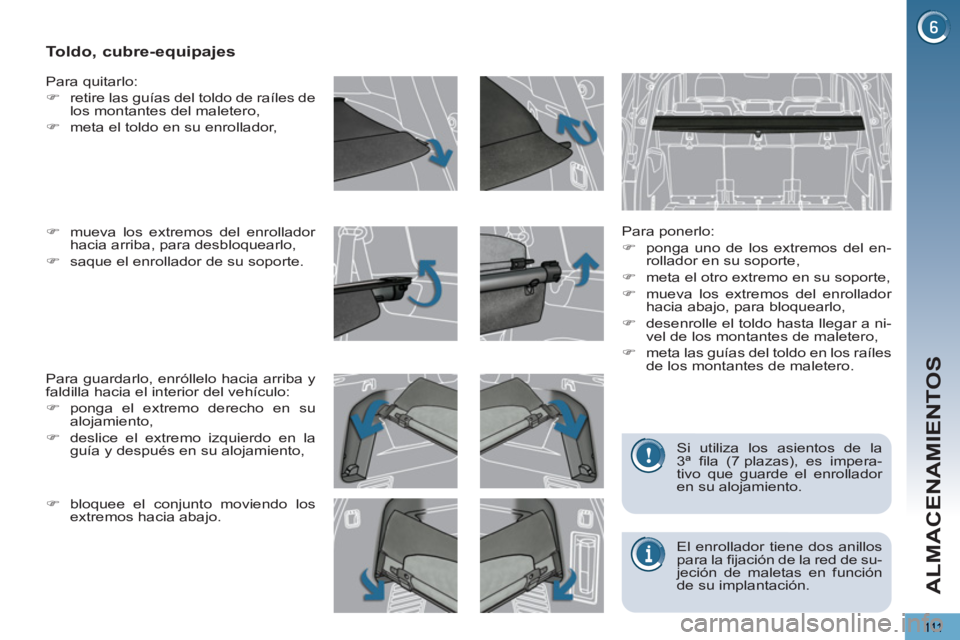

Page 113 of 340
ALMACENAMIENTOS
111
Toldo, cubre-equipajes
Para ponerlo:
)
ponga uno de los extremos del en-
rollador en su soporte,
)
meta el otro extremo en su soporte,
)
mueva los extremos del enrollador
hacia abajo, para bloquearlo,
)
desenrolle el toldo hasta llegar a ni-
vel de los montantes de maletero,
)
meta las guías del toldo en los raíles
de los montantes de maletero.
Para quitarlo:
)
retire las guías del toldo de raíles de
los montantes del maletero,
)
meta el toldo en su enrollador,
Para guardarlo, enróllelo hacia arriba y
faldilla hacia el interior del vehículo:
)
ponga el extremo derecho en su
alojamiento,
)
deslice el extremo izquierdo en la
guía y después en su alojamiento,
)
mueva los extremos del enrollador
hacia arriba, para desbloquearlo,
)
saque el enrollador de su soporte.
El enrollador tiene dos anillos
para la fi jación de la red de su-
jeción de maletas en función
de su implantación. Si utiliza los asientos de la
3ª fi la (7 plazas), es impera-
tivo que guarde el enrollador
en su alojamiento.
)
bloquee el conjunto moviendo los
extremos hacia abajo.

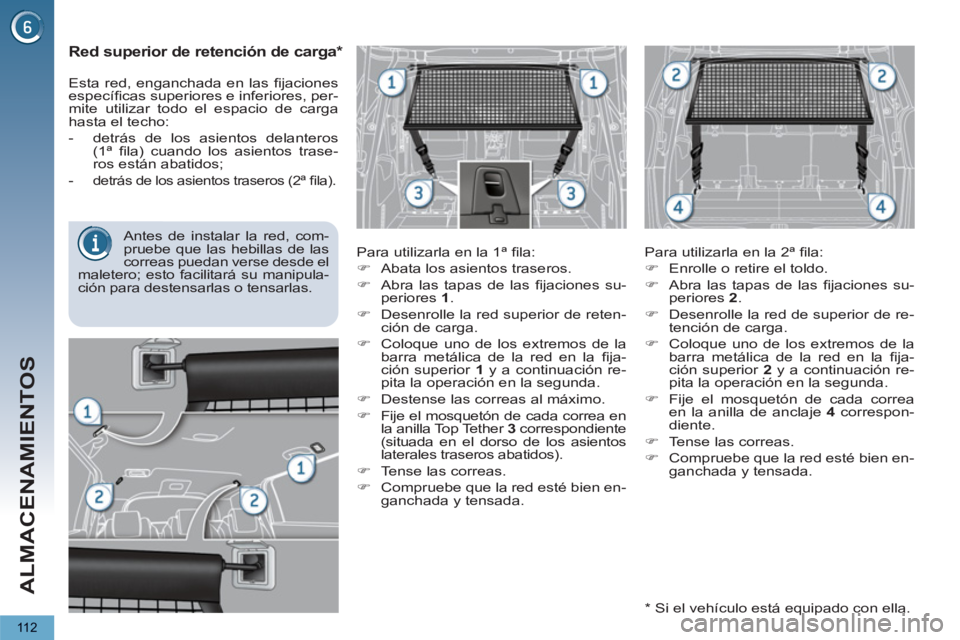

Page 114 of 340
ALMACENAMIENTOS
11 2
Red superior de retención de carga *
Para utilizarla en la 1ª fi la:
)
Abata los asientos traseros.
)
Abra las tapas de las fi jaciones su-
periores 1
.
)
Desenrolle la red superior de reten-
ción de carga.
)
Coloque uno de los extremos de la
barra metálica de la red en la fi ja-
ción superior 1
y a continuación re-
pita la operación en la segunda.
)
Destense las correas al máximo.
)
Fije el mosquetón de cada correa en
la anilla Top Tether 3
correspondiente
(situada en el dorso de los asientos
laterales traseros abatidos).
)
Tense las correas.
)
Compruebe que la red esté bien en-
ganchada y tensada.
Para utilizarla en la 2ª fi la:
)
Enrolle o retire el toldo.
)
Abra las tapas de las fi jaciones su-
periores 2
.
)
Desenrolle la red de superior de re-
tención de carga.
)
Coloque uno de los extremos de la
barra metálica de la red en la fi ja-
ción superior 2
y a continuación re-
pita la operación en la segunda.
)
Fije el mosquetón de cada correa
en la anilla de anclaje 4
correspon-
diente.
)
Tense las correas.
)
Compruebe que la red esté bien en-
ganchada y tensada.
Antes de instalar la red, com-
pruebe que las hebillas de las
correas puedan verse desde el
maletero; esto facilitará su manipula-
ción para destensarlas o tensarlas.
Esta red, enganchada en las fi jaciones
específi
cas superiores e inferiores, per-
mite utilizar todo el espacio de carga
hasta el techo:
- detrás de los asientos delanteros
(1ª fi la) cuando los asientos trase-
ros están abatidos;
-
detrás de los asientos traseros (2ª fi la).
*
Si el vehículo está equipado con ella.

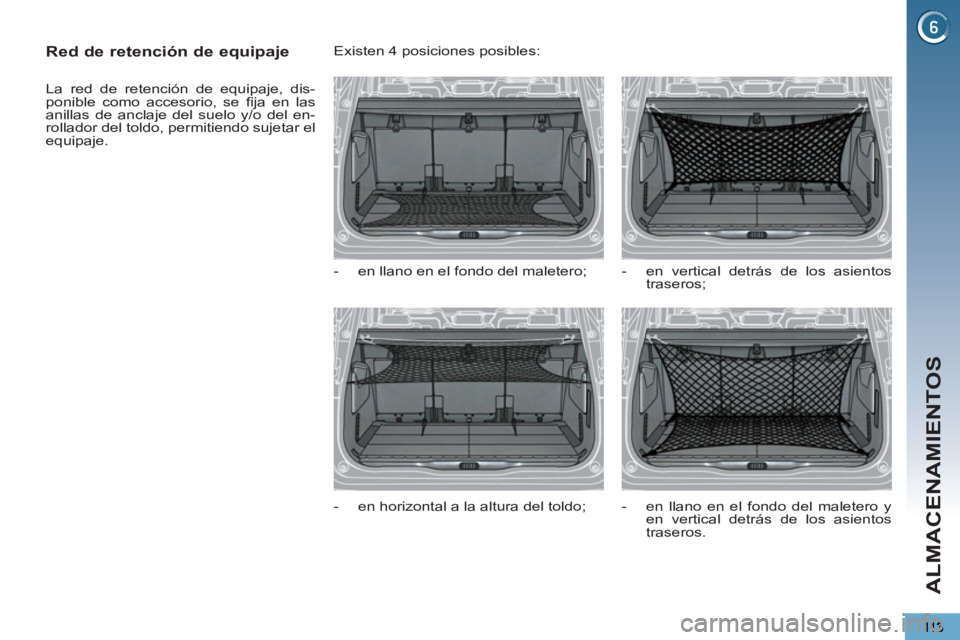

Page 115 of 340
ALMACENAMIENTOS
Red de retención de equipaje
La red de retención de equipaje, dis-
ponible como accesorio, se fi ja en las
anillas de anclaje del suelo y/o del en-
rollador del toldo, permitiendo sujetar el
equipaje. Existen 4 posiciones posibles:
- en llano en el fondo del maletero;
- en horizontal a la altura del toldo;
- en vertical detrás de los asientos
traseros;
- en llano en el fondo del maletero y
en vertical detrás de los asientos
traseros.

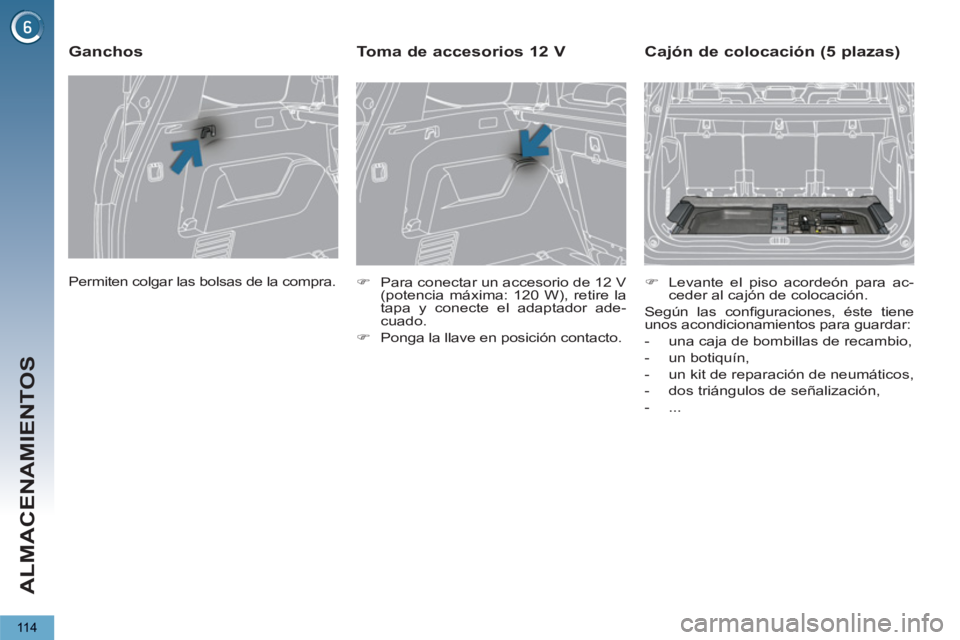

Page 116 of 340
ALMACENAMIENTOS
11 4
Permiten colgar las bolsas de la compra.
Ganchos
)
Para conectar un accesorio de 12 V
(potencia máxima: 120 W), retire la
tapa y conecte el adaptador ade-
cuado.
)
Ponga la llave en posición contacto.
Toma de accesorios 12 V
)
Levante el piso acordeón para ac-
ceder al cajón de colocación.
Según las confi guraciones, éste tiene
unos acondicionamientos para guardar:
- una caja de bombillas de recambio,
- un botiquín,
- un kit de reparación de neumáticos,
- dos triángulos de señalización,
- ...
Cajón de colocación (5 plazas)

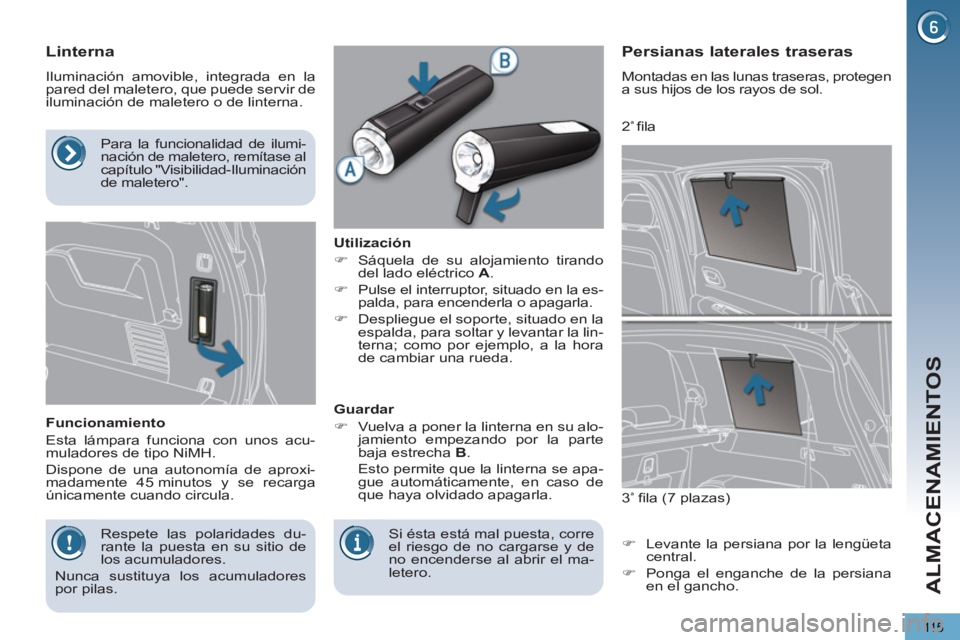

Page 117 of 340
ALMACENAMIENTOS
115
Linterna
Iluminación amovible, integrada en la
pared del maletero, que puede servir de
iluminación de maletero o de linterna.
Funcionamiento
Esta lámpara funciona con unos acu-
muladores de tipo NiMH.
Dispone de una autonomía de aproxi-
madamente 45 minutos y se recarga
únicamente cuando circula.
Utilización
)
Sáquela de su alojamiento tirando
del lado eléctrico A
.
)
Pulse el interruptor, situado en la es-
palda, para encenderla o apagarla.
)
Despliegue el soporte, situado en la
espalda, para soltar y levantar la lin-
terna; como por ejemplo, a la hora
de cambiar una rueda.
Guardar
)
Vuelva a poner la linterna en su alo-
jamiento empezando por la parte
baja estrecha B
.
Esto permite que la linterna se apa-
gue automáticamente, en caso de
que haya olvidado apagarla.
Persianas laterales traseras
Montadas en las lunas traseras, protegen
a sus hijos de los rayos de sol.
)
Levante la persiana por la lengüeta
central.
)
Ponga el enganche de la persiana
en el gancho.
Respete las polaridades du-
rante la puesta en su sitio de
los acumuladores.
Nunca sustituya los acumuladores
por pilas. Si ésta está mal puesta, corre
el riesgo de no cargarse y de
no encenderse al abrir el ma-
letero.
Para la funcionalidad de ilumi-
nación de maletero, remítase al
capítulo "Visibilidad-Iluminación
de maletero".
3
ª fi la (7 plazas)
2
ª
fi la

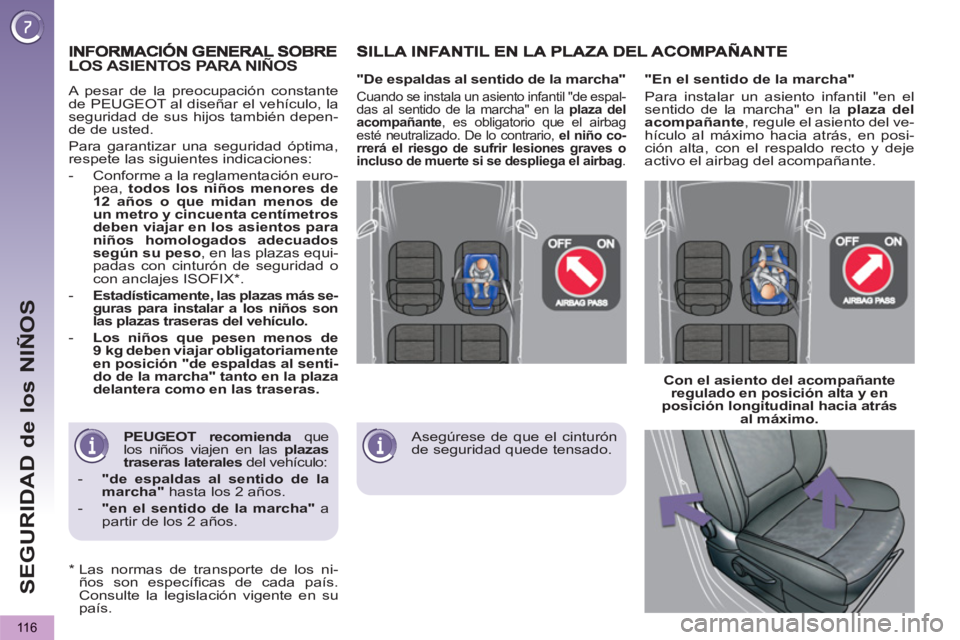

Page 118 of 340
SEGURIDAD de los NIÑOS
116
PEUGEOT recomienda
que
los niños viajen en las plazas
traseras
laterales
del vehículo:
- "de espaldas al sentido de la
marcha"
hasta los 2 años.
- "en el sentido de la marcha"
a
partir de los 2 años.
LOS ASIENTOS PARA NIÑOS
A pesar de la preocupación constante
de PEUGEOT al diseñar el vehículo, la
seguridad de sus hijos también depen-
de de usted.
Para garantizar una seguridad óptima,
respete las siguientes indicaciones:
- Conforme a la reglamentación euro-
pea, todos los niños menores de
12 años o que midan menos de
un metro y cincuenta centímetros
deben viajar en los asientos para
niños homologados adecuados
según su peso
, en las plazas equi-
padas con cinturón de seguridad o
con anclajes ISOFIX * .
-
Estadísticamente, las plazas más se-
guras para instalar a los niños son
las plazas traseras del vehículo.
- Los niños que pesen menos de
9 kg deben viajar obligatoriamente
en posición "de espaldas al senti-
do de la marcha" tanto en la plaza
delantera como en las traseras.
"En el sentido de la marcha"
Para instalar un asiento infantil "en el
sentido de la marcha" en la plaza del
acompañante
, regule el asiento del ve-
hículo al máximo hacia atrás, en posi-
ción alta, con el respaldo recto y deje
activo el airbag del acompañante.
"De espaldas al sentido de la marcha"
Cuando se instala un asiento infantil "de espal-
das al sentido de la marcha" en la plaza del
acompañante
, es obligatorio que el airbag
esté neutralizado. De lo contrario, el niño co-
rrerá el riesgo de sufrir lesiones graves o
incluso de muerte si se despliega el airbag
.
*
Las normas de transporte de los ni-
ños son específi cas de cada país.
Consulte la legislación vigente en su
país.
Con el asiento del acompañante
regulado en posición alta y en
posición longitudinal hacia atrás
al máximo.
Asegúrese de que el cinturón
de seguridad quede tensado.
Page 119 of 340
SEGURIDAD de los NIÑOS
11 7

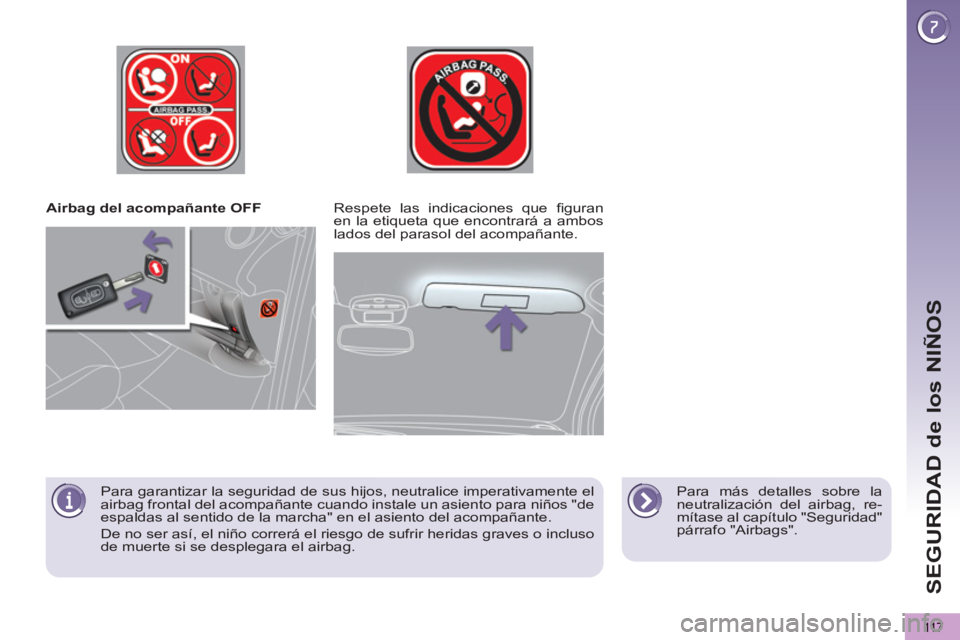

Airbag del acompañante OFF
Para más detalles sobre la
neutralización del airbag, re-
mítase al capítulo "Seguridad"
párrafo "Airbags".
Respete las indicaciones que fi guran
en la etiqueta que encontrará a ambos
lados del parasol del acompañante.
Para garantizar la seguridad de sus hijos, neutralice imperativamente el
airbag frontal del acompañante cuando instale un asiento para niños "de
espaldas al sentido de la marcha" en el asiento del acompañante.
De no ser así, el niño correrá el riesgo de sufrir heridas graves o incluso
de muerte si se desplegara el airbag.

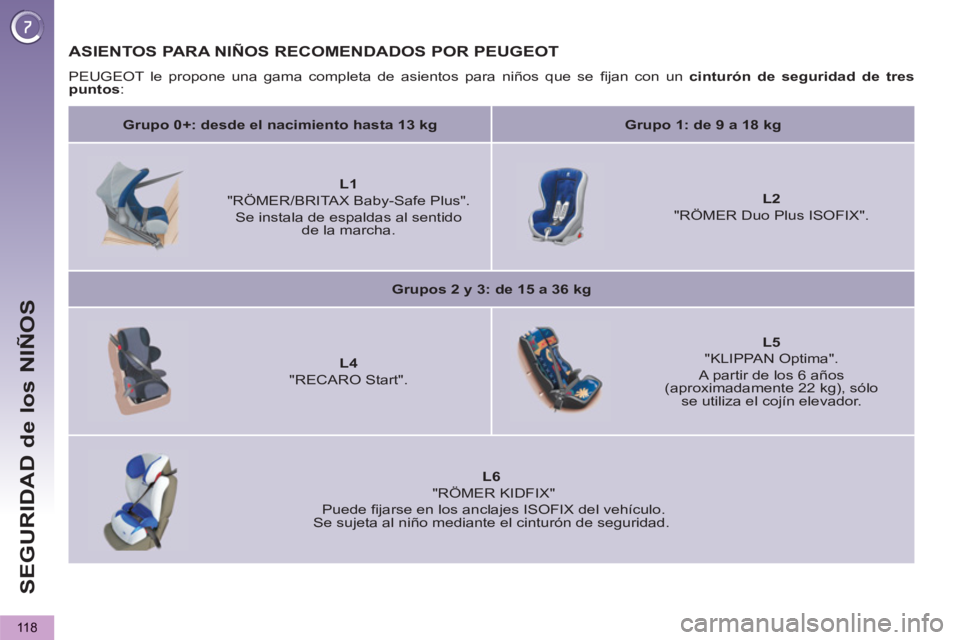

Page 120 of 340
SEGURIDAD de los NIÑOS
118
ASIENTOS PARA NIÑOS RECOMENDADOS POR PEUGEOT
PEUGEOT le propone una gama completa de asientos para niños que se fi jan con un cinturón de seguridad de tres
puntos
:
Grupo 0+: desde el nacimiento hasta 13 kg
Grupo 1: de 9 a 18 kg
L1
"RÖMER/BRITAX Baby-Safe Plus".
Se instala de espaldas al sentido
de la marcha.
L2
"RÖMER Duo Plus ISOFIX".
Grupos 2 y 3: de 15 a 36 kg
L4
"RECARO Start".
L5
"KLIPPAN Optima".
A partir de los 6 años
(aproximadamente 22 kg), sólo
se utiliza el cojín elevador.
L6
"RÖMER KIDFIX"
Puede fi jarse en los anclajes ISOFIX del vehículo.
Se sujeta al niño mediante el cinturón de seguridad.
