ALLESTIMENTI INTERNI
109

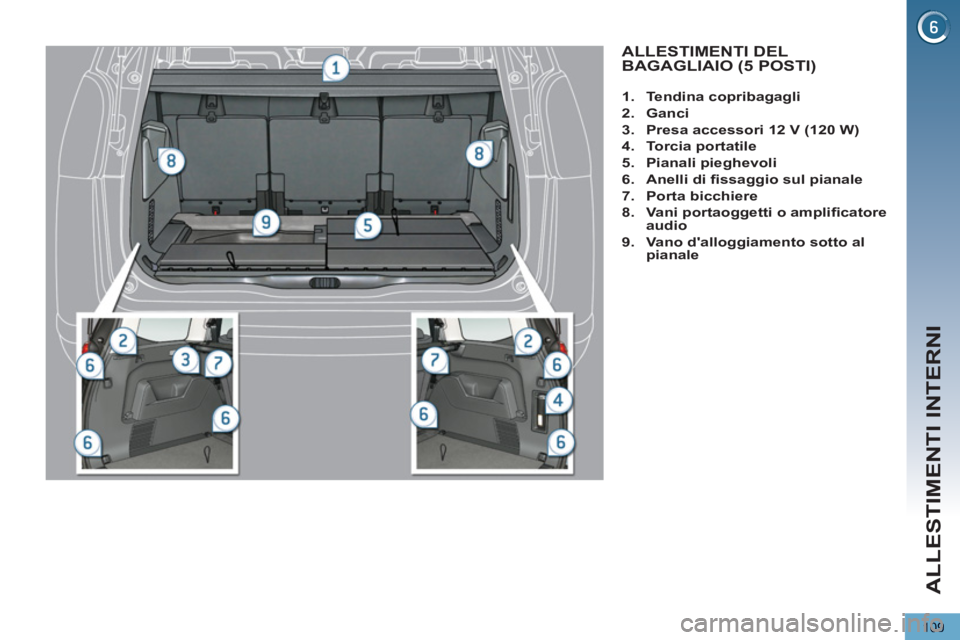

ALLESTIMENTI DEL
BAGAGLIAIO (5 POSTI)
1.
Tendina copribagagli
2.
Ganci
3.
Presa accessori 12 V
(120 W)
4.
Torcia portatile
5.
Pianali pieghevoli
6.
Anelli di fi ssaggio
sul pianale
7.
Porta bicchiere
8.
Vani portaoggetti o
amplifi catore
audio
9.
Vano d'alloggiamento sotto al
pianale
Page 112 of 340
ALLESTIMENTI INTERNI
110
1.
Tendina copribagagli
2.
Ganci
3.
Presa accessori 12 V
(120 W)
4.
Torcia removibile
5.
Pianali pieghevoli
6.
Anelli di fi ssaggio
sul pianale
7.
Porta bicchiere
8.
Appoggiagomito
9.
Vani portaoggetti o amplifi catore
audio
10.
Dispositivi d'aggancio delle
cinture di sicurezza della 3ª fi la
ALLESTIMENTI DEL
BAGAGLIAIO (7 POSTI)
Page 113 of 340
ALLESTIMENTI INTERNI
111

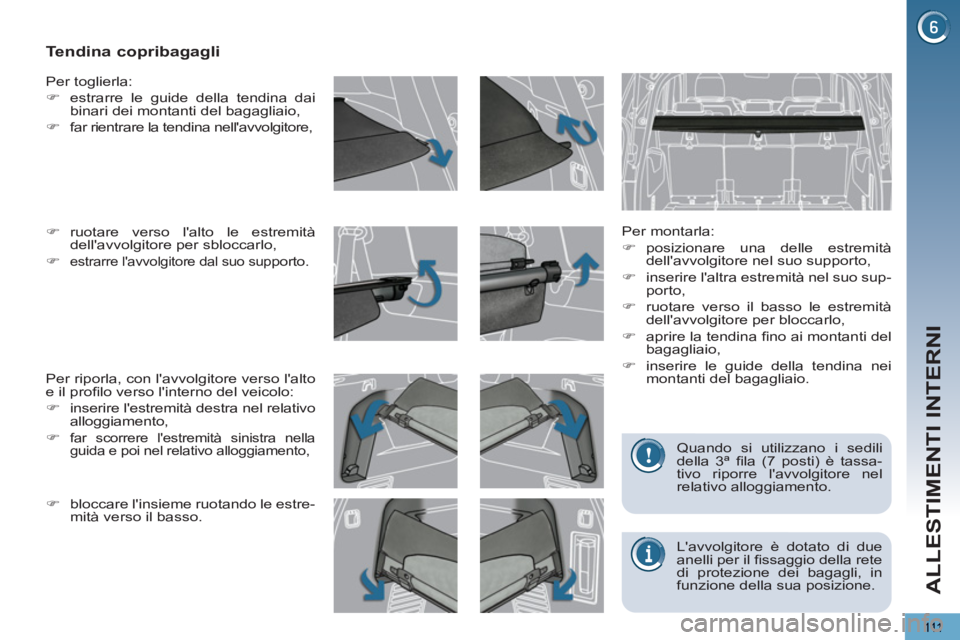

Tendina copribagagli
Per montarla:
)
posizionare una delle estremità
dell'avvolgitore nel suo supporto,
)
inserire l'altra estremità nel suo sup-
porto,
)
ruotare verso il basso le estremità
dell'avvolgitore per bloccarlo,
)
aprire la tendina fi no ai montanti del
bagagliaio,
)
inserire le guide della tendina nei
montanti del bagagliaio.
Per toglierla:
)
estrarre le guide della tendina dai
binari dei montanti del bagagliaio,
)
far rientrare la tendina nell'avvolgitore,
Per riporla, con l'avvolgitore verso l'alto
e il profi lo verso l'interno del veicolo:
)
inserire l'estremità destra nel relativo
alloggiamento,
)
far scorrere l'estremità sinistra nella
guida e poi nel relativo alloggiamento,
)
ruotare verso l'alto le estremità
dell'avvolgitore per sbloccarlo,
)
estrarre l'avvolgitore dal suo supporto.
L'avvolgitore è dotato di due
anelli per il fi ssaggio della rete
di protezione dei bagagli, in
funzione della sua posizione. Quando si utilizzano i sedili
della 3ª fi la (7 posti) è tassa-
tivo riporre l'avvolgitore nel
relativo alloggiamento.
)
bloccare l'insieme ruotando le estre-
mità verso il basso.
Page 114 of 340
ALLESTIMENTI INTERNI
11 2

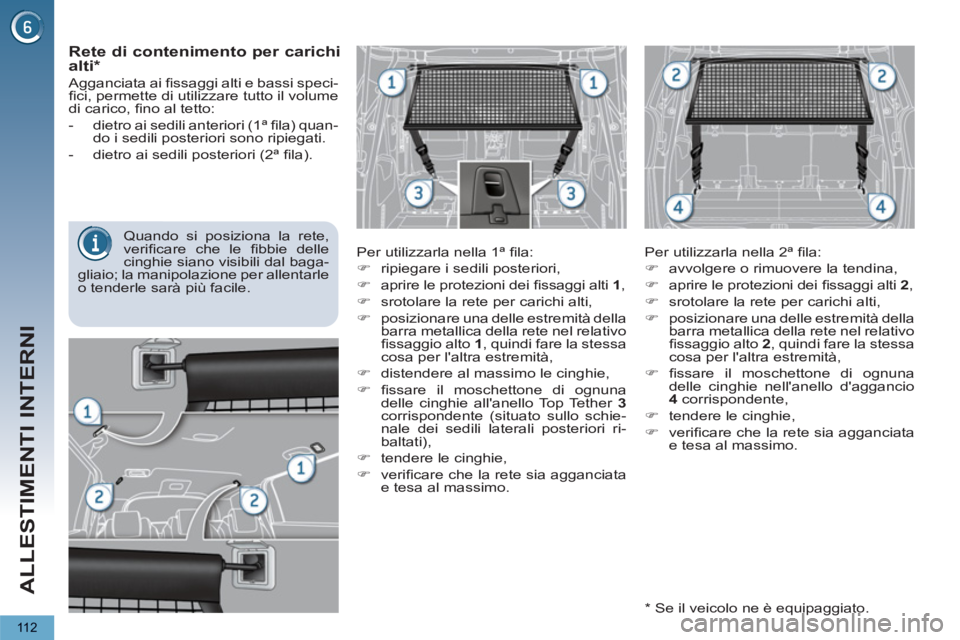

Rete di contenimento per carichi
alti *
Per utilizzarla nella 1ª fi la:
)
ripiegare i sedili posteriori,
)
aprire le protezioni dei fi ssaggi alti 1
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità della
barra metallica della rete nel relativo
fi ssaggio alto 1
, quindi fare la stessa
cosa per l'altra estremità,
)
distendere al massimo le cinghie,
)
fi ssare il moschettone di ognuna
delle cinghie all'anello Top Tether 3
corrispondente (situato sullo schie-
nale dei sedili laterali posteriori ri-
baltati),
)
tendere le cinghie,
)
verifi care che la rete sia agganciata
e tesa al massimo.
Per utilizzarla nella 2ª fi la:
)
avvolgere o rimuovere la tendina,
)
aprire le protezioni dei fi ssaggi alti 2
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità della
barra metallica della rete nel relativo
fi ssaggio alto 2
, quindi fare la stessa
cosa per l'altra estremità,
)
fi ssare il moschettone di ognuna
delle cinghie nell'anello d'aggancio
4
corrispondente,
)
tendere le cinghie,
)
verifi care che la rete sia agganciata
e tesa al massimo.
Quando si posiziona la rete,
verifi care che le fi bbie delle
cinghie siano visibili dal baga-
gliaio; la manipolazione per allentarle
o tenderle sarà più facile.
Agganciata ai fi ssaggi alti e bassi speci-
fi ci, permette di utilizzare tutto il volume
di carico, fi no al tetto:
- dietro ai sedili anteriori (1ª fi la) quan-
do i sedili posteriori sono ripiegati.
- dietro ai sedili posteriori (2ª fi la).
* Se il veicolo ne è equipaggiato.
Page 115 of 340
ALLESTIMENTI INTERNI

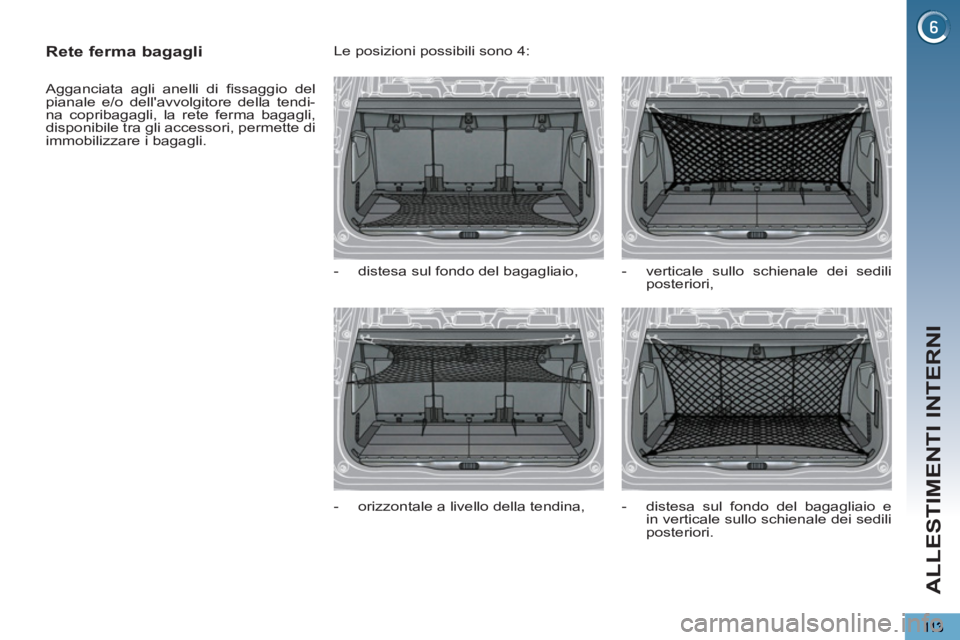

Rete ferma bagagli
Agganciata agli anelli di fi ssaggio del
pianale e/o dell'avvolgitore della tendi-
na copribagagli, la rete ferma bagagli,
disponibile tra gli accessori, permette di
immobilizzare i bagagli. Le posizioni possibili sono 4:
- distesa sul fondo del bagagliaio,
- orizzontale a livello della tendina,
- verticale sullo schienale dei sedili
posteriori,
- distesa sul fondo del bagagliaio e
in verticale sullo schienale dei sedili
posteriori.
Page 116 of 340
ALLESTIMENTI INTERNI
11 4

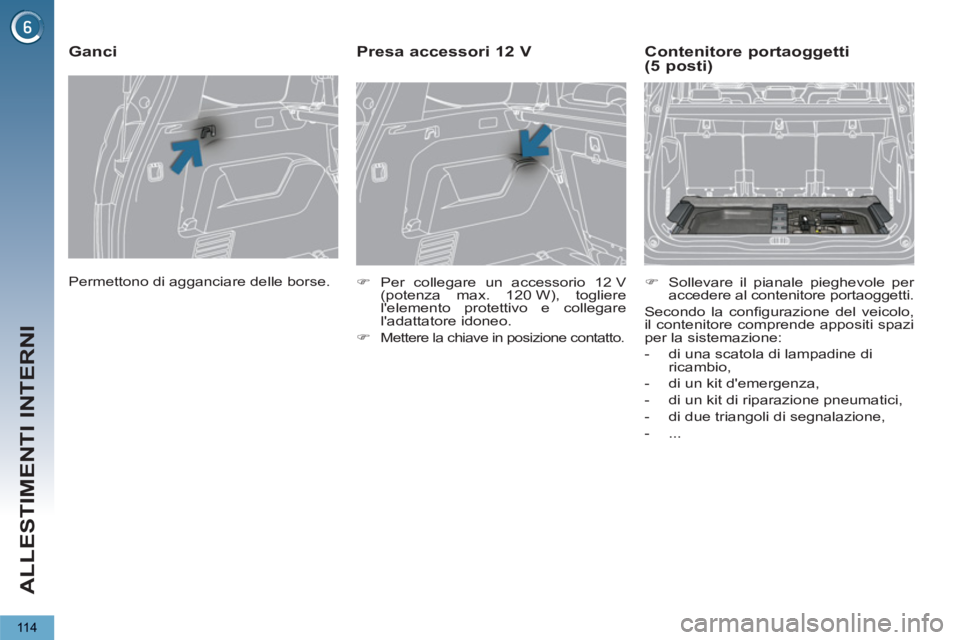

Permettono di agganciare delle borse.
Ganci
)
Per collegare un accessorio 12 V
(potenza max. 120 W), togliere
l'elemento protettivo e collegare
l'adattatore idoneo.
)
Mettere la chiave in posizione contatto.
Presa accessori 12 V
)
Sollevare il pianale pieghevole per
accedere al contenitore portaoggetti.
Secondo la confi gurazione del veicolo,
il contenitore comprende appositi spazi
per la sistemazione:
- di una scatola di lampadine di
ricambio,
- di un kit d'emergenza,
- di un kit di riparazione pneumatici,
- di due triangoli di segnalazione,
- ...
Contenitore portaoggetti
(5 posti)
Page 117 of 340
ALLESTIMENTI INTERNI
115

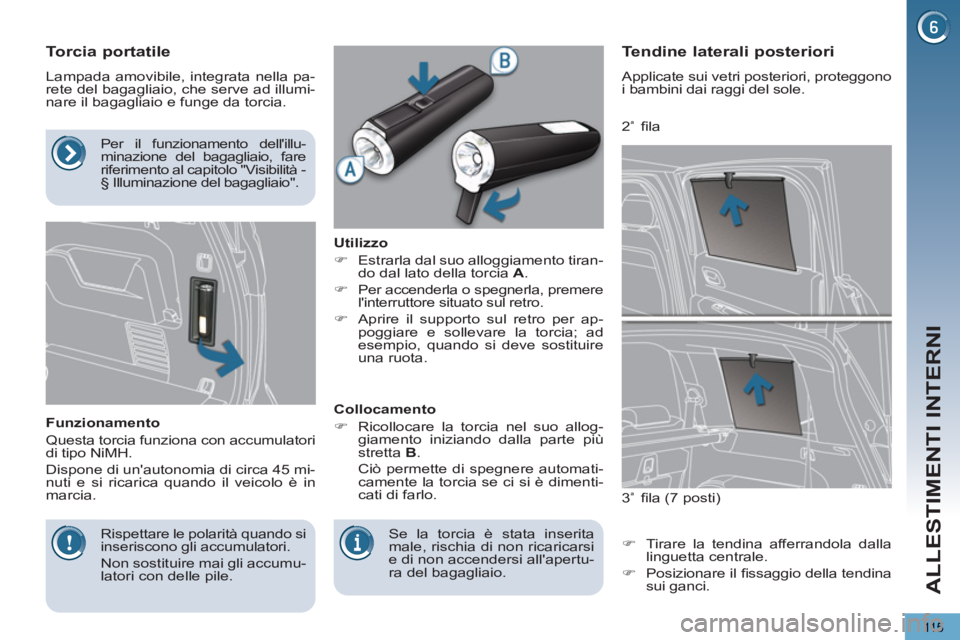

Torcia portatile
Lampada amovibile, integrata nella pa-
rete del bagagliaio, che serve ad illumi-
nare il bagagliaio e funge da torcia.
Funzionamento
Questa torcia funziona con accumulatori
di tipo NiMH.
Dispone di un'autonomia di circa 45 mi-
nuti e si ricarica quando il veicolo è in
marcia.
Utilizzo
)
Estrarla dal suo alloggiamento tiran-
do dal lato della torcia A
.
)
Per accenderla o spegnerla, premere
l'interruttore situato sul retro.
)
Aprire il supporto sul retro per ap-
poggiare e sollevare la torcia; ad
esempio, quando si deve sostituire
una ruota.
Collocamento
)
Ricollocare la torcia nel suo allog-
giamento iniziando dalla parte più
stretta B
.
Ciò permette di spegnere automati-
camente la torcia se ci si è dimenti-
cati di farlo.
Tendine laterali posteriori
Applicate sui vetri posteriori, proteggono
i bambini dai raggi del sole.
)
Tirare la tendina afferrandola dalla
linguetta centrale.
)
Posizionare il fi ssaggio della tendina
sui ganci.
Rispettare le polarità quando si
inseriscono gli accumulatori.
Non sostituire mai gli accumu-
latori con delle pile. Se la torcia è stata inserita
male, rischia di non ricaricarsi
e di non accendersi all'apertu-
ra del bagagliaio.
Per il funzionamento dell'illu-
minazione del bagagliaio, fare
riferimento al capitolo "Visibilità -
§ Illuminazione del bagagliaio".
3
ª
fi la (7 posti)
2
ª
fi la
Page 118 of 340
SICUREZZA BAMBINI
116
PEUGEOT raccomanda
di
trasportare i bambini sui sedili
posteriori
laterali
del veicolo:
- "con schienale verso la strada"
fi no ai 2 anni di età,
- "nel senso di marcia"
a partire
dai 2 anni di età.

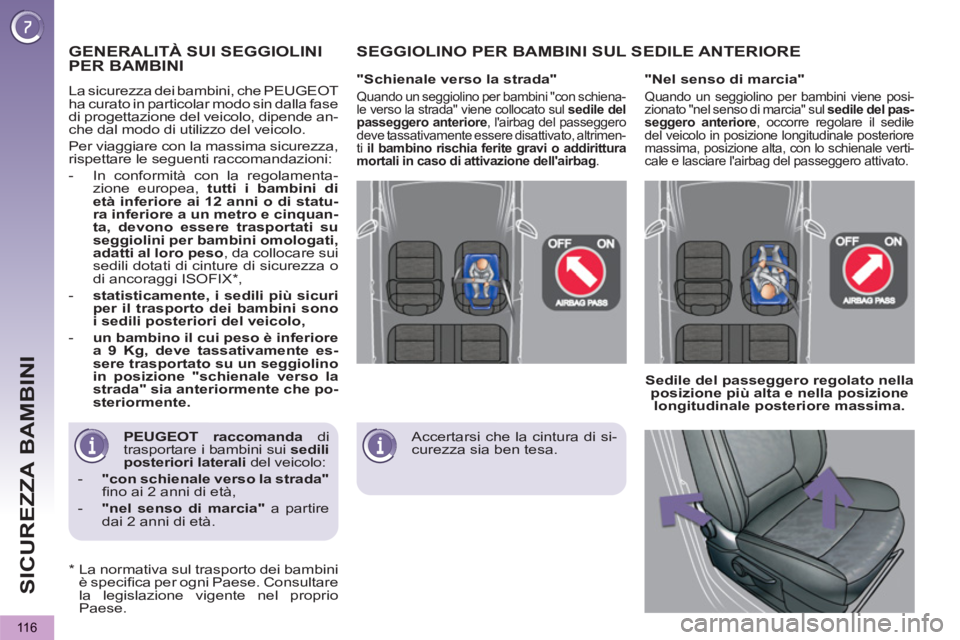

GENERALITÀ SUI SEGGIOLINIPER BAMBINI
La sicurezza dei bambini, che PEUGEOT
ha curato in particolar modo sin dalla fase
di progettazione del veicolo, dipende an-
che dal modo di utilizzo del veicolo.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
- In conformità con la regolamenta-
zione europea, tutti i bambini di
età inferiore ai 12 anni o di statu-
ra inferiore a un metro e cinquan-
ta, devono essere trasportati su
seggiolini per bambini omologati,
adatti al loro peso
, da collocare sui
sedili dotati di cinture di sicurezza o
di ancoraggi ISOFIX * ,
- statisticamente, i sedili più sicuri
per il trasporto dei bambini sono
i sedili posteriori del veicolo,
- un bambino il cui peso è inferiore
a 9 Kg, deve tassativamente es-
sere trasportato su un seggiolino
in posizione "schienale verso la
strada" sia anteriormente che po-
steriormente.
"Nel senso di marcia"
Quando un seggiolino per bambini viene posi-
zionato "nel senso di marcia" sul sedile del pas-
seggero anteriore
, occorre regolare il sedile
del veicolo in posizione longitudinale posteriore
massima, posizione alta, con lo schienale verti-
cale e lasciare l'airbag del passeggero attivato.
"Schienale verso la strada"
Quando un seggiolino per bambini "con schiena-
le verso la strada" viene collocato sul sedile del
passeggero anteriore
, l'airbag del passeggero
deve tassativamente essere disattivato, altrimen-
ti il bambino rischia ferite gravi o addirittura
mortali in caso di attivazione dell'airbag
.
*
La normativa sul trasporto dei bambini
è specifi ca per ogni Paese. Consultare
la legislazione vigente nel proprio
Paese.
Sedile del passeggero regolato nella
posizione più alta e nella posizione
longitudinale posteriore massima.
SEGGIOLINO PER BAMBINI SUL SEDILE ANTERIORE
Accertarsi che la cintura di si-
curezza sia ben tesa.
Page 119 of 340
SICUREZZA BAMBINI
11 7

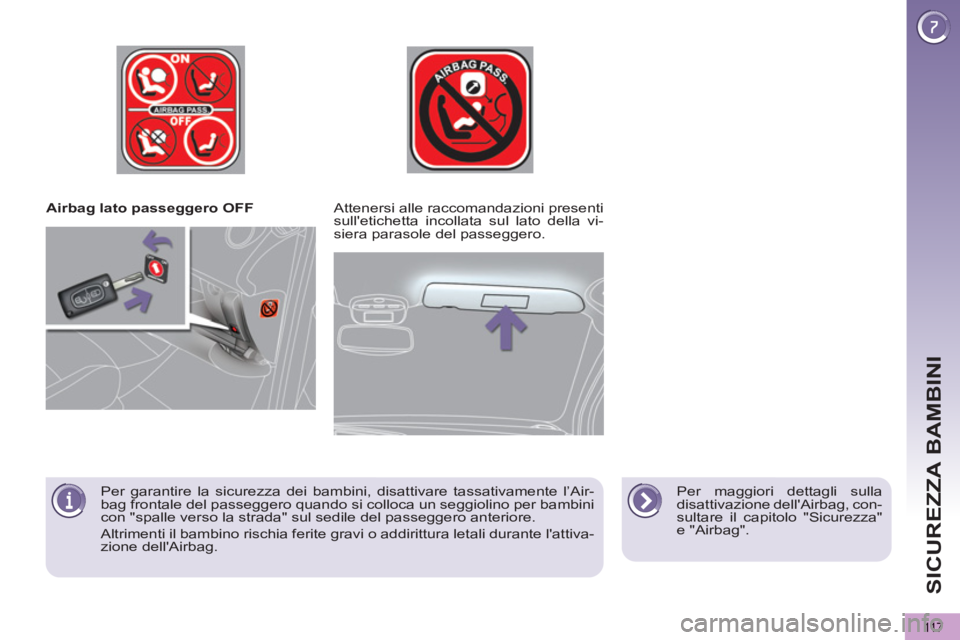

Airbag lato passeggero OFF
Per maggiori dettagli sulla
disattivazione dell'Airbag, con-
sultare il capitolo "Sicurezza"
e "Airbag".
Attenersi alle raccomandazioni presenti
sull'etichetta incollata sul lato della vi-
siera parasole del passeggero.
Per garantire la sicurezza dei bambini, disattivare tassativamente l’Air-
bag frontale del passeggero quando si colloca un seggiolino per bambini
con "spalle verso la strada" sul sedile del passeggero anteriore.
Altrimenti il bambino rischia ferite gravi o addirittura letali durante l'attiva-
zione dell'Airbag.
Page 120 of 340
SICUREZZA BAMBINI
118

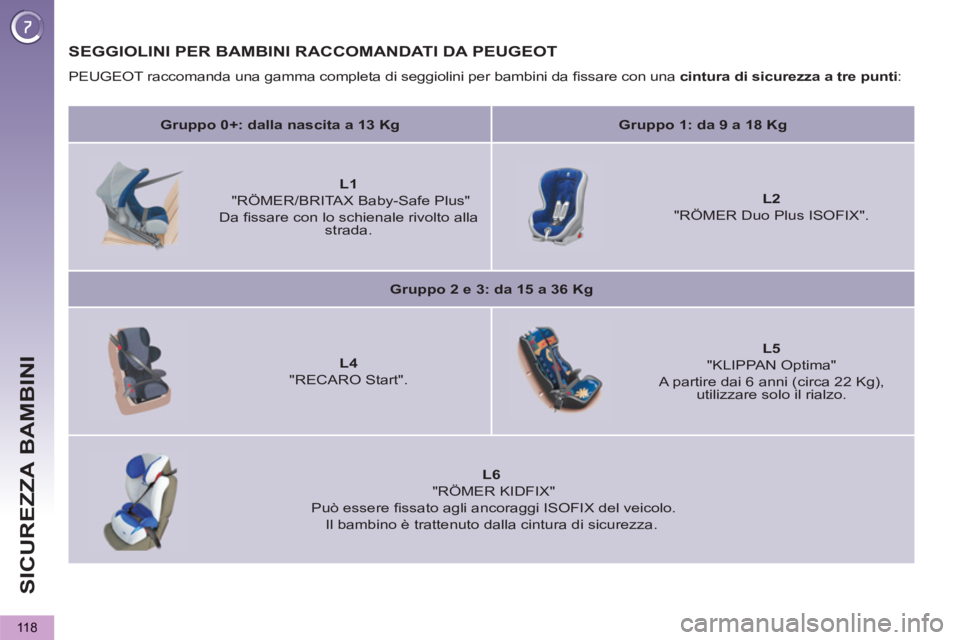

SEGGIOLINI PER BAMBINI RACCOMANDATI DA PEUGEOT
PEUGEOT raccomanda una gamma completa di seggiolini per bambini da fi ssare con una cintura di sicurezza a tre punti
:
Gruppo 0+: dalla nascita a 13 Kg
Gruppo 1: da 9 a 18 Kg
L1
"RÖMER/BRITAX Baby-Safe Plus"
Da fi ssare con lo schienale rivolto alla
strada
.
L2
"RÖMER Duo Plus ISOFIX".
Gruppo 2 e 3: da 15 a 36 Kg
L4
"RECARO Start"
.
L5
"KLIPPAN Optima"
A partire dai 6 anni (circa 22 Kg),
utilizzare solo il rialzo.
L6
"RÖMER KIDFIX"
Può essere fi ssato agli ancoraggi ISOFIX del veicolo.
Il bambino è trattenuto dalla cintura di sicurezza.
