PEUGEOT 5008 2012 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Dimensioni: 16.49 MB
Page 81 of 340
APE
79
Problemi al telecomando
Dopo aver scollegato la batteria, aver
sostituito la pila o in caso di malfunzio-
namento del telecomando, non è più
possibile aprire, chiudere e localizzare
il veicolo.
)
In un primo tempo, utilizzare la chia-
ve per aprire o chiudere il veicolo.
)
In un secondo tempo, reinizializzare
il telecomando.
Se il problema persiste, rivolgersi al più
presto alla rete PEUGEOT.
Sostituzione della pila
Pila cod.: CR1620/3 Volt.
Reinizializzazione
)
Disinserire il contatto.
)
Reinserire la chiave in posizione 2
(Contatto
)
.
)
Premere il lucchetto chiuso per al-
cuni secondi.
)
Disinserire il contatto ed estrarre la
chiave.
Il telecomando è di nuovo funzionante. Se la pila è scarica, si è avvertiti
dall'accensione di questa spia,
da un segnale acustico e da un
messaggio sul display multifun-
zione.
)
Aprire il telecomando inserendo una
moneta nella tacca.
)
Estrarre la pila esaurita dal suo al-
loggiamento.
)
Inserire la pila nuova nel suo al-
loggiamento rispettando il senso
d'orientamento.
)
Richiudere il telecomando.
)
Reinizializzare il telecomando.
Page 82 of 340
APE
80

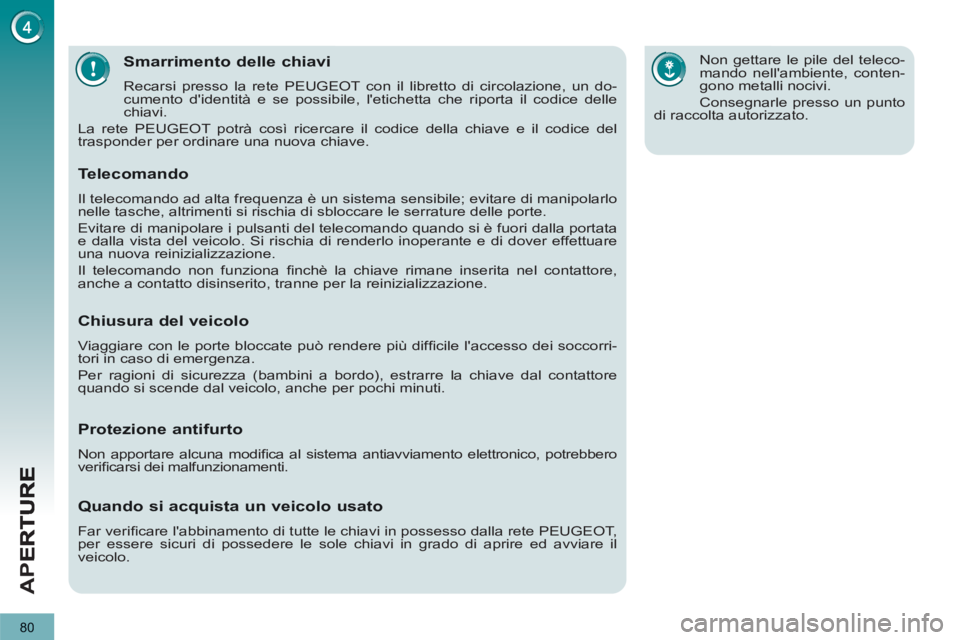

Smarrimento delle chiavi
Recarsi presso la rete PEUGEOT con il libretto di circolazione, un do-
cumento d'identità e se possibile, l'etichetta che riporta il codice delle
chiavi.
La rete PEUGEOT potrà così ricercare il codice della chiave e il codice del
trasponder per ordinare una nuova chiave.
Non gettare le pile del teleco-
mando nell'ambiente, conten-
gono metalli nocivi.
Consegnarle presso un punto
di raccolta autorizzato.
Telecomando
Il telecomando ad alta frequenza è un sistema sensibile; evitare di manipolarlo
nelle tasche, altrimenti si rischia di sbloccare le serrature delle porte.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dalla portata
e dalla vista del veicolo. Si rischia di renderlo inoperante e di dover effettuare
una nuova reinizializzazione.
Il telecomando non funziona fi nchè la chiave rimane inserita nel contattore,
anche a contatto disinserito, tranne per la reinizializzazione.
Chiusura del veicolo
Viaggiare con le porte bloccate può rendere più diffi cile l'accesso dei soccorri-
tori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), estrarre la chiave dal contattore
quando si scende dal veicolo, anche per pochi minuti.
Protezione antifurto
Non apportare alcuna modifi ca al sistema antiavviamento elettronico, potrebbero
verifi carsi dei malfunzionamenti.
Quando si acquista un veicolo usato
Far verifi care l'abbinamento di tutte le chiavi in possesso dalla rete PEUGEOT,
per essere sicuri di possedere le sole chiavi in grado di aprire ed avviare il
veicolo.
Page 83 of 340
APE
81

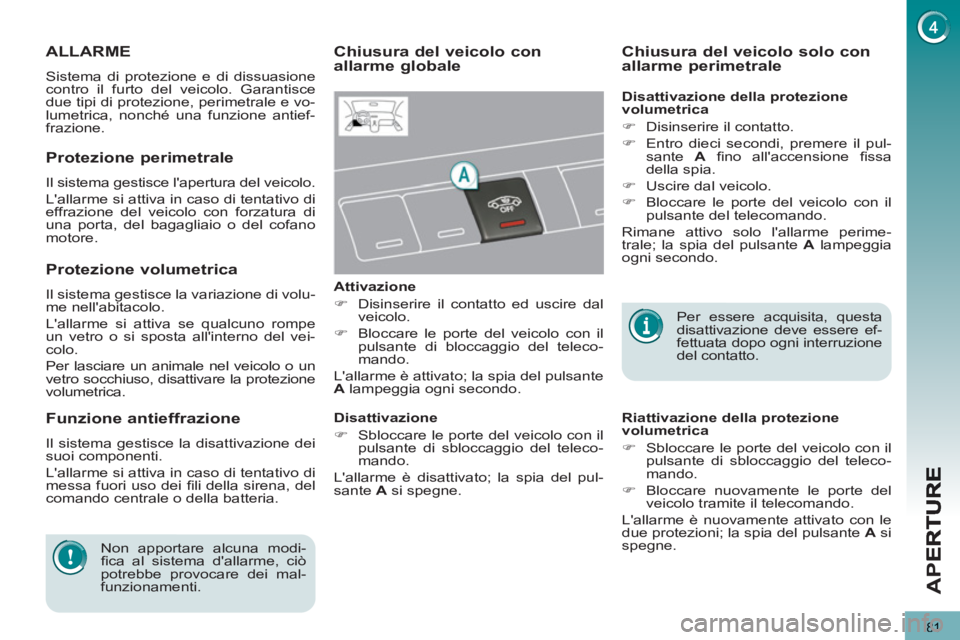

ALLARME
Sistema di protezione e di dissuasione
contro il furto del veicolo. Garantisce
due tipi di protezione, perimetrale e vo-
lumetrica, nonché una funzione antief-
frazione.
Chiusura del veicolo conallarme globale
Non apportare alcuna modi-
fi ca al sistema d'allarme, ciò
potrebbe provocare dei mal-
funzionamenti.
Per essere acquisita, questa
disattivazione deve essere ef-
fettuata dopo ogni interruzione
del contatto.
Riattivazione della protezione
volumetrica
)
Sbloccare le porte del veicolo con il
pulsante di sbloccaggio del teleco-
mando.
)
Bloccare nuovamente le porte del
veicolo tramite il telecomando.
L'allarme è nuovamente attivato con le
due protezioni; la spia del pulsante A
si
spegne.
Chiusura del veicolo solo conallarme perimetrale
Disattivazione
)
Sbloccare le porte del veicolo con il
pulsante di sbloccaggio del teleco-
mando.
L'allarme è disattivato; la spia del pul-
sante A
si spegne.
Protezione perimetrale
Il sistema gestisce l'apertura del veicolo.
L'allarme si attiva in caso di tentativo di
effrazione del veicolo con forzatura di
una porta, del bagagliaio o del cofano
motore.
Protezione volumetrica
Il sistema gestisce la variazione di volu-
me nell'abitacolo.
L'allarme si attiva se qualcuno rompe
un vetro o si sposta all'interno del vei-
colo.
Per lasciare un animale nel veicolo o un
vetro socchiuso, disattivare la protezione
volumetrica.
Funzione antieffrazione
Il sistema gestisce la disattivazione dei
suoi componenti.
L'allarme si attiva in caso di tentativo di
messa fuori uso dei fi li della sirena, del
comando centrale o della batteria.
Attivazione
)
Disinserire il contatto ed uscire dal
veicolo.
)
Bloccare le porte del veicolo con il
pulsante di bloccaggio del teleco-
mando.
L'allarme è attivato; la spia del pulsante
A
lampeggia ogni secondo.
Disattivazione della protezione
volumetrica
)
Disinserire il contatto.
)
Entro dieci secondi, premere il pul-
sante A
fi no all'accensione fi ssa
della spia.
)
Uscire dal veicolo.
)
Bloccare le porte del veicolo con il
pulsante del telecomando.
Rimane attivo solo l'allarme perime-
trale; la spia del pulsante A
lampeggia
ogni secondo.
Page 84 of 340
APE
82
Funzionamento
È segnalato dalla sirena e dagli indica-
tori di direzione che lampeggiano per
circa trenta secondi.
Dopo il funzionamento, l'allarme è di
nuovo attivo.
Dopo dieci attivazioni conse-
cutive, l'allarme si disattiva.
La spia del pulsante A
che
lampeggia velocemente indica
che l'allarme si è attivato durante l'as-
senza del guidatore. All'inserimento
del contatto, questo lampeggiamento
s'interrompe immediatamente.
Per evitare l'attivazione dell'allarme
durante il lavaggio del veicolo, bloc-
carlo con la chiave nella serratura
della porta del guidatore.
Non attivare l'allarme prima di scolle-
gare la batteria, per evitare di attivare
la sirena.
Panne del telecomando
)
Sbloccare le porte del veicolo inse-
rendo la chiave nella serratura della
porta del guidatore.
)
Aprire la porta; l'allarme si attiva.
)
Inserire il contatto; l'allarme s'inter-
rompe
Malfunzionamento
All'inserimento del contatto, l'accensione
della spia del pulsante A
per dieci se-
condi indica un'anomalia della sirena.
Far verifi care dalla rete PEUGEOT o da
un riparatore qualifi cato.
Chiusura del veicolo senza attivare
l'allarme
)
Bloccare le porte del veicolo inse-
rendo la chiave nella serratura della
porta del guidatore.
Funzionamento automatico *
Secondo la legislazione in vigore nel
Paese, può verifi carsi uno dei seguenti
casi:
- 45 secondi dopo il bloccaggio delle
porte del veicolo con il telecoman-
do, l'allarme si attiva, indipendente-
mente dallo stato delle porte e del
bagagliaio.
- 2 minuti dopo la chiusura dell'ultima
porta o del bagagliaio, l'allarme si
attiva.
)
Per evitare l'attivazione dell'allarme
entrando nel veicolo, premere
il pulsante di sbloccaggio del
telecomando.
*
Secondo il Paese di destinazione.
Page 85 of 340
APE
83

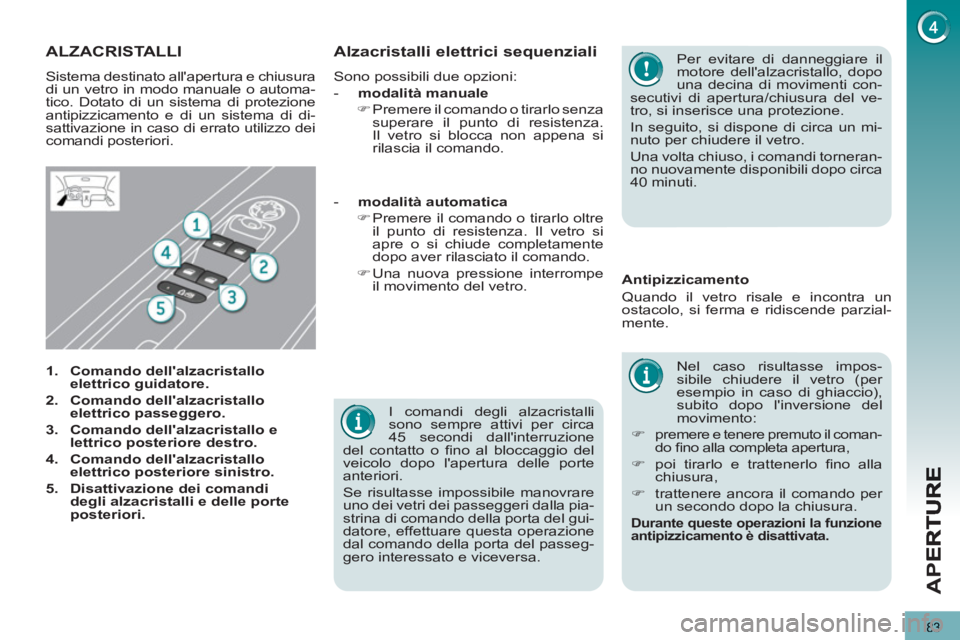

I comandi degli alzacristalli
sono sempre attivi per circa
45 secondi dall'interruzione
del contatto o fi no al bloccaggio del
veicolo dopo l'apertura delle porte
anteriori.
Se risultasse impossibile manovrare
uno dei vetri dei passeggeri dalla pia-
strina di comando della porta del gui-
datore, effettuare questa operazione
dal comando della porta del passeg-
gero interessato e viceversa.
ALZACRISTALLI
Sistema destinato all'apertura e chiusura
di un vetro in modo manuale o automa-
tico. Dotato di un sistema di protezione
antipizzicamento e di un sistema di di-
sattivazione in caso di errato utilizzo dei
comandi posteriori.
1.
Comando dell'alzacristallo
elettrico guidatore.
2.
Comando dell'alzacristallo
elettrico passeggero.
3.
Comando dell'alzacristallo e
lettrico posteriore destro.
4.
Comando dell'alzacristallo
elettrico posteriore sinistro.
5.
Disattivazione dei comandi
degli alzacristalli e delle porte
posteriori.
Nel caso risultasse impos-
sibile chiudere il vetro (per
esempio in caso di ghiaccio),
subito dopo l'inversione del
movimento:
)
premere e tenere premuto il coman-
do fi no alla completa apertura,
)
poi tirarlo e trattenerlo fi no alla
chiusura,
)
trattenere ancora il comando per
un secondo dopo la chiusura.
Durante queste operazioni la funzione
antipizzicamento è disattivata.
Antipizzicamento
Quando il vetro risale e incontra un
ostacolo, si ferma e ridiscende parzial-
mente.
- modalità automatica
)
Premere il comando o tirarlo oltre
il punto di resistenza. Il vetro si
apre o si chiude completamente
dopo aver rilasciato il comando.
)
Una nuova pressione interrompe
il movimento del vetro.
Alzacristalli elettrici sequenziali
Sono possibili due opzioni:
- modalità manuale
)
Premere il comando o tirarlo senza
superare il punto di resistenza.
Il vetro si blocca non appena si
rilascia il comando.
Per evitare di danneggiare il
motore dell'alzacristallo, dopo
una decina di movimenti con-
secutivi di apertura/chiusura del ve-
tro, si inserisce una protezione.
In seguito, si dispone di circa un mi-
nuto per chiudere il vetro.
Una volta chiuso, i comandi torneran-
no nuovamente disponibili dopo circa
40 minuti.
Page 86 of 340
84

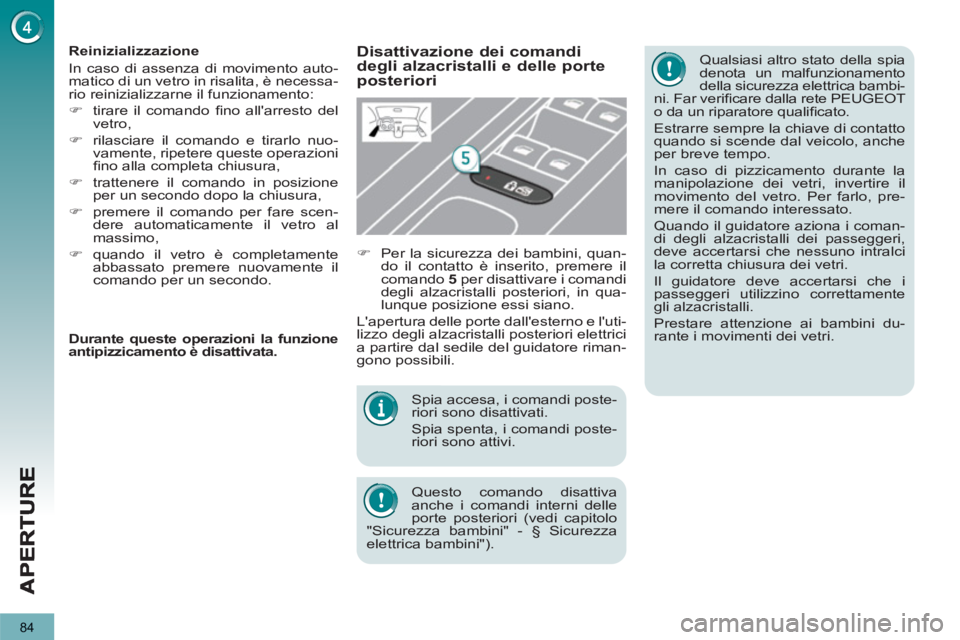

Spia accesa, i comandi poste-
riori sono disattivati.
Spia spenta, i comandi poste-
riori sono attivi.
Questo comando disattiva
anche i comandi interni delle
porte posteriori (vedi capitolo
"Sicurezza bambini" - § Sicurezza
elettrica bambini").
Reinizializzazione
In caso di assenza di movimento auto-
matico di un vetro in risalita, è necessa-
rio reinizializzarne il funzionamento:
)
tirare il comando fi no all'arresto del
vetro,
)
rilasciare il comando e tirarlo nuo-
vamente, ripetere queste operazioni
fi no alla completa chiusura,
)
trattenere il comando in posizione
per un secondo dopo la chiusura,
)
premere il comando per fare scen-
dere automaticamente il vetro al
massimo,
)
quando il vetro è completamente
abbassato premere nuovamente il
comando per un secondo. Qualsiasi altro stato della spia
denota un malfunzionamento
della sicurezza elettrica bambi-
ni. Far verifi care dalla rete PEUGEOT
o da un riparatore qualifi cato.
Estrarre sempre la chiave di contatto
quando si scende dal veicolo, anche
per breve tempo.
In caso di pizzicamento durante la
manipolazione dei vetri, invertire il
movimento del vetro. Per farlo, pre-
mere il comando interessato.
Quando il guidatore aziona i coman-
di degli alzacristalli dei passeggeri,
deve accertarsi che nessuno intralci
la corretta chiusura dei vetri.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente
gli alzacristalli.
Prestare attenzione ai bambini du-
rante i movimenti dei vetri.
Disattivazione dei comandidegli alzacristalli e delle porte posteriori
)
Per la sicurezza dei bambini, quan-
do il contatto è inserito, premere il
comando 5
per disattivare i comandi
degli alzacristalli posteriori, in qua-
lunque posizione essi siano.
L'apertura delle porte dall'esterno e l'uti-
lizzo degli alzacristalli posteriori elettrici
a partire dal sedile del guidatore riman-
gono possibili.
Durante queste operazioni la funzione
antipizzicamento è disattivata.
Page 87 of 340
APE
85

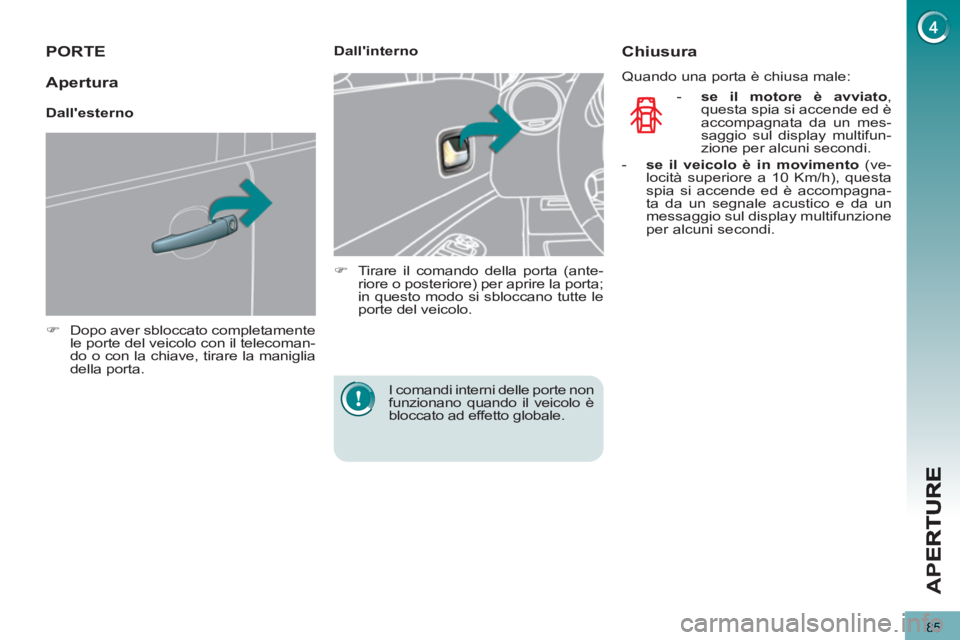

PORTE
)
Dopo aver sbloccato completamente
le porte del veicolo con il telecoman-
do o con la chiave, tirare la maniglia
della porta.
Dall'interno
)
Tirare il comando della porta (ante-
riore o posteriore) per aprire la porta;
in questo modo si sbloccano tutte le
porte del veicolo.
I comandi interni delle porte non
funzionano quando il veicolo è
bloccato ad effetto globale.
Chiusura
Quando una porta è chiusa male:
- se il motore è avviato
,
questa spia si accende ed è
accompagnata da un mes-
saggio sul display multifun-
zione per alcuni secondi.
- se il veicolo è in movimento
(ve-
locità superiore a 10 Km/h), questa
spia si accende ed è accompagna-
ta da un segnale acustico e da un
messaggio sul display multifunzione
per alcuni secondi.
Apertura
Dall'esterno
Page 88 of 340
APE
86
Un messaggio di conferma ap-
pare sul display multifunzione,
accompagnato da un segnale

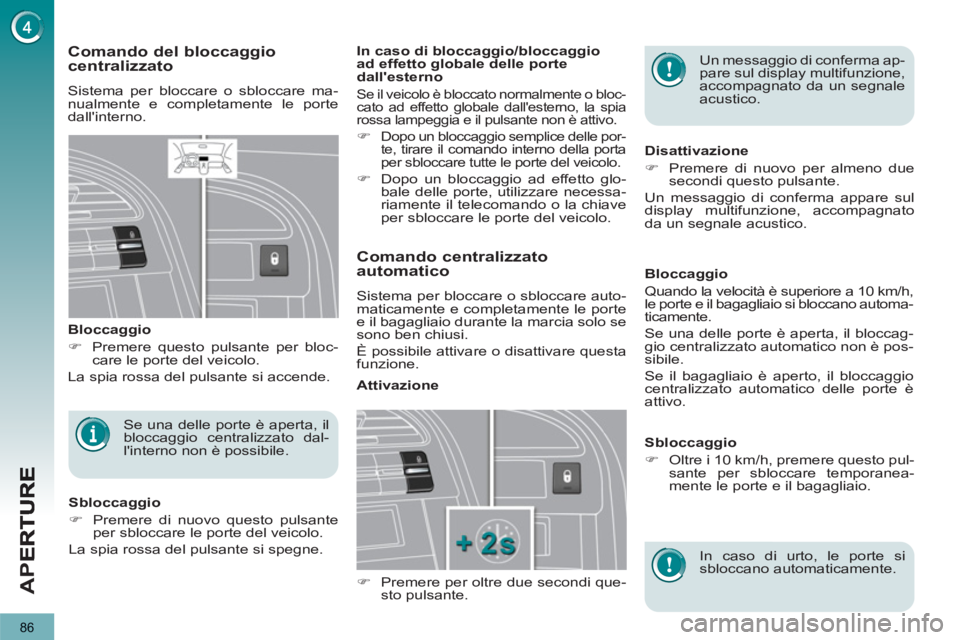

acustico. Comando del bloccaggiocentralizzato
Sistema per bloccare o sbloccare ma-
nualmente e completamente le porte
dall'interno.
Bloccaggio
)
Premere questo pulsante per bloc-
care le porte del veicolo.
La spia rossa del pulsante si accende.
Comando centralizzatoautomatico
Sistema per bloccare o sbloccare auto-
maticamente e completamente le porte
e il bagagliaio durante la marcia solo se
sono ben chiusi.
È possibile attivare o disattivare questa
funzione.
Bloccaggio
Quando la velocità è superiore a 10 km/h,
le porte e il bagagliaio si bloccano automa-
ticamente.
Se una delle porte è aperta, il bloccag-
gio centralizzato automatico non è pos-
sibile.
Se il bagagliaio è aperto, il bloccaggio
centralizzato automatico delle porte è
attivo.
Disattivazione
)
Premere di nuovo per almeno due
secondi questo pulsante.
Un messaggio di conferma appare sul
display multifunzione, accompagnato
da un segnale acustico.
Se una delle porte è aperta, il
bloccaggio centralizzato dal-
l'interno non è possibile.
Sbloccaggio
)
Premere di nuovo questo pulsante
per sbloccare le porte del veicolo.
La spia rossa del pulsante si spegne.
Attivazione
In caso di urto, le porte si
sbloccano automaticamente.
Sbloccaggio
)
Oltre i 10 km/h, premere questo pul-
sante per sbloccare temporanea-
mente le porte e il bagagliaio.
)
Premere per oltre due secondi que-
sto pulsante.
In caso di bloccaggio/bloccaggio
ad effetto globale delle porte
dall'esterno
Se il veicolo è bloccato normalmente o bloc-
cato ad effetto globale dall'esterno, la spia
rossa lampeggia e il pulsante non è attivo.
)
Dopo un bloccaggio semplice delle por-
te, tirare il comando interno della porta
per sbloccare tutte le porte del veicolo.
)
Dopo un bloccaggio ad effetto glo-
bale delle porte, utilizzare necessa-
riamente il telecomando o la chiave
per sbloccare le porte del veicolo.
Page 89 of 340
APE
87

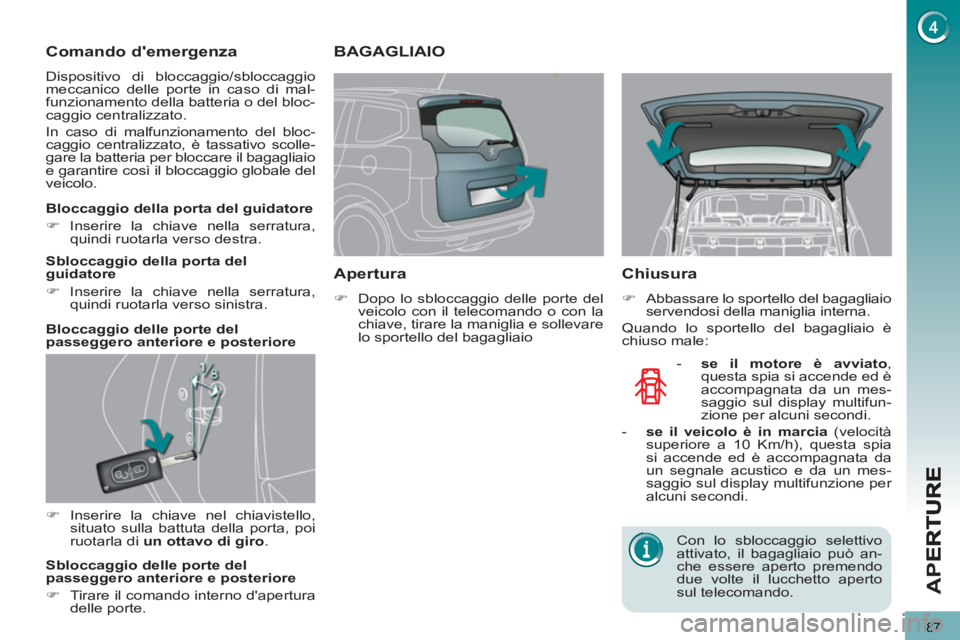

Comando d'emergenza
Dispositivo di bloccaggio/sbloccaggio
meccanico delle porte in caso di mal-
funzionamento della batteria o del bloc-
caggio centralizzato.
In caso di malfunzionamento del bloc-
caggio centralizzato, è tassativo scolle-
gare la batteria per bloccare il bagagliaio
e garantire così il bloccaggio globale del
veicolo.
)
Inserire la chiave nel chiavistello,
situato sulla battuta della porta, poi
ruotarla di un ottavo di giro
.
Bloccaggio della porta del guidatore
)
Inserire la chiave nella serratura,
quindi ruotarla verso destra.
Sbloccaggio della porta del
guidatore
)
Inserire la chiave nella serratura,
quindi ruotarla verso sinistra.
Bloccaggio delle porte del
passeggero anteriore e posteriore
Sbloccaggio delle porte del
passeggero anteriore e posteriore
)
Tirare il comando interno d'apertura
delle porte.
BAGAGLIAIO
Apertura
)
Dopo lo sbloccaggio delle porte del
veicolo con il telecomando o con la
chiave, tirare la maniglia e sollevare
lo sportello del bagagliaio
- se il motore è avviato
,
questa spia si accende ed è
accompagnata da un mes-
saggio sul display multifun-
zione per alcuni secondi.
- se il veicolo è in marcia
(velocità
superiore a 10 Km/h), questa spia
si accende ed è accompagnata da
un segnale acustico e da un mes-
saggio sul display multifunzione per
alcuni secondi.
Chiusura
)
Abbassare lo sportello del bagagliaio
servendosi della maniglia interna.
Quando lo sportello del bagagliaio è
chiuso male:
Con lo sbloccaggio selettivo
attivato, il bagagliaio può an-
che essere aperto premendo
due volte il lucchetto aperto
sul telecomando.
Page 90 of 340
APE
88

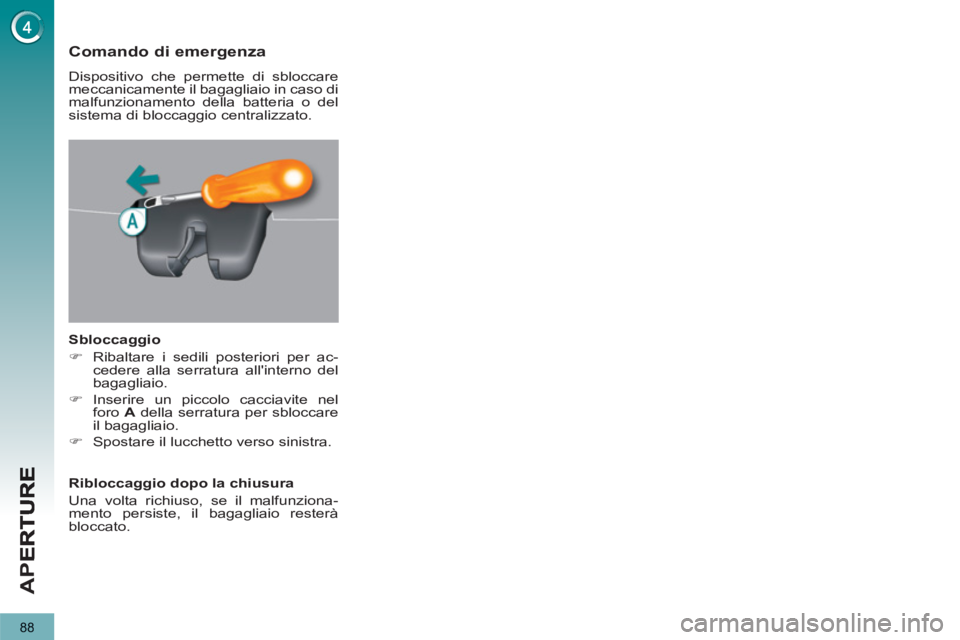

Comando di emergenza
Dispositivo che permette di sbloccare
meccanicamente il bagagliaio in caso di
malfunzionamento della batteria o del
sistema di bloccaggio centralizzato.
Sbloccaggio
)
Ribaltare i sedili posteriori per ac-
cedere alla serratura all'interno del
bagagliaio.
)
Inserire un piccolo cacciavite nel
foro A
della serratura per sbloccare
il bagagliaio.
)
Spostare il lucchetto verso sinistra.
Ribloccaggio dopo la chiusura
Una volta richiuso, se il malfunziona-
mento persiste, il bagagliaio resterà
bloccato.
