Page 41 of 364
39
BE
T
Wenn Sie danach die Batterie
abklemmen möchten, verrie-
geln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten,
damit die Rückstellung auf null regis-
triert wird.
Rückstellung der Wartungsanzeige
auf null
Nach jeder Wartung muss die War-
tungsanzeige auf null zurückgestellt
werden.
Gehen Sie dazu vor wie folgt:
)
Schalten Sie die Zündung aus,
)
drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und hal-
ten Sie ihn gedrückt,
)
schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,
)
wenn in der Anzeige "=0"
erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt.
Die verbleibende Kilometer-
zahl kann je nach Fahrge-
wohnheiten des Fahrers mit
dem Faktor Zeit aufgehoben werden.
Der Schlüssel kann deshalb auch
aufleuchten, wenn Sie die zweijährige
Wartungsfrist überschritten haben.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel
für die Dauer von
5 Sekunden, um Ihnen anzuzeigen,
dass die Wartung möglichst schnell
durchgeführt werden muss.
Beispiel:
Sie haben die fällige Wartung
um 300 km überschritten.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet
.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jeder-
zeit abrufen.
)
Drücken Sie auf den Knopf zur
Rückstellung des Tageskilometer-
zählers.
Der Wartungshinweis wird für die
Dauer einiger Sekunden angezeigt
und erlischt dann wieder.
Page 42 of 364
BE
T

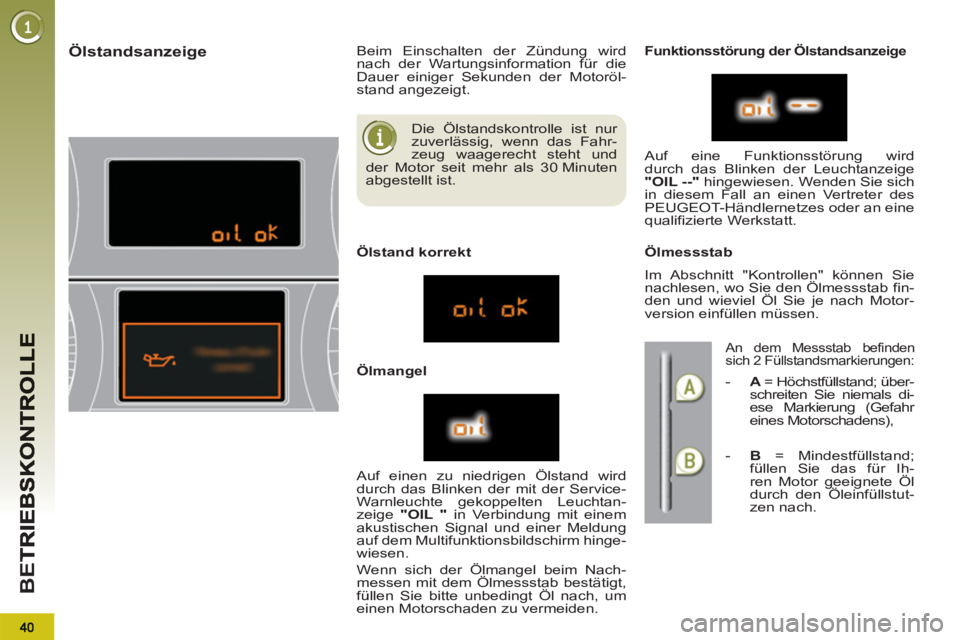

Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahr-
zeug waagerecht steht und
der Motor seit mehr als 30 Minuten
abgestellt ist.
Ölstandsanzeige
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt
Ölmangel
Funktionsstörung der Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird
durch das Blinken der mit der Service-
Warnleuchte gekoppelten Leuchtan-
zeige "OIL
"
in Verbindung mit einem
akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hinge-
wiesen.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach, um
einen Motorschaden zu vermeiden. Auf eine Funktionsstörung wird
durch das Blinken der Leuchtanzeige
"OIL --"
hingewiesen. Wenden Sie sich
in diesem Fall an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Werkstatt.
Im Abschnitt "Kontrollen" können Sie
nachlesen, wo Sie den Ölmessstab fin-
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
An dem Messstab befinden
sich 2 Füllstandsmarkierungen:
- A
= Höchstfüllstand; über-
schreiten Sie niemals di-
ese Markierung (Gefahr
eines Motorschadens),
- B
= Mindestfüllstand;
füllen Sie das für Ih-
ren Motor geeignete Öl
durch den Öleinfüllstut-
zen nach.
Page 43 of 364
41
BE
T

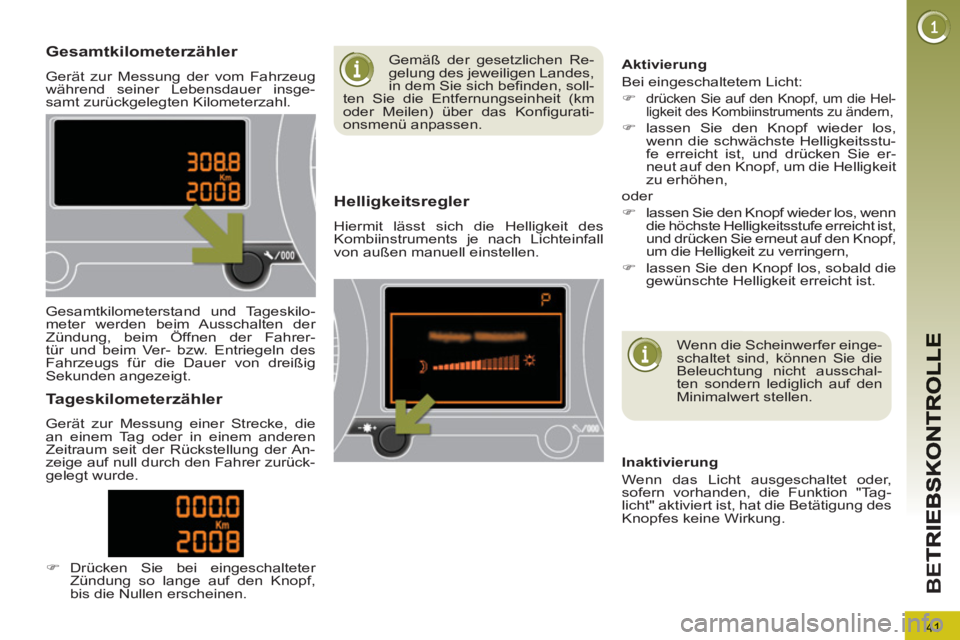

Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl.
Helligkeitsregler
Hiermit lässt sich die Helligkeit des
Kombiinstruments je nach Lichteinfall
von außen manuell einstellen.
Gesamtkilometerstand und Tageskilo-
meter werden beim Ausschalten der
Zündung, beim Öffnen der Fahrer-
tür und beim Ver- bzw. Entriegeln des
Fahrzeugs für die Dauer von dreißig
Sekunden angezeigt.
Tageskilometerzähler
Gerät zur Messung einer Strecke, die
an einem Tag oder in einem anderen
Zeitraum seit der Rückstellung der An-
zeige auf null durch den Fahrer zurück-
gelegt wurde.
)
Drücken Sie bei eingeschalteter
Zündung so lange auf den Knopf,
bis die Nullen erscheinen.
Wenn die Scheinwerfer einge-
schaltet sind, können Sie die
Beleuchtung nicht ausschal-
ten sondern lediglich auf den
Minimalwert stellen.
Inaktivierung
Wenn das Licht ausgeschaltet oder,
sofern vorhanden, die Funktion "Tag-
licht" aktiviert ist, hat die Betätigung des
Knopfes keine Wirkung.
Aktivierung
Bei eingeschaltetem Licht:
)
drücken Sie auf den Knopf, um die Hel-
ligkeit des Kombiinstruments zu ändern,
)
lassen Sie den Knopf wieder los,
wenn die schwächste Helligkeitsstu-
fe erreicht ist, und drücken Sie er-
neut auf den Knopf, um die Helligkeit
zu erhöhen,
oder
)
lassen Sie den Knopf wieder los, wenn
die höchste Helligkeitsstufe erreicht ist,
und drücken Sie erneut auf den Knopf,
um die Helligkeit zu verringern,
)
lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Gemäß der gesetzlichen Re-
gelung des jeweiligen Landes,
in dem Sie sich befinden, soll-
ten Sie die Entfernungseinheit (km
oder Meilen) über das Konfigurati-
onsmenü anpassen.
Page 44 of 364
M
U
42

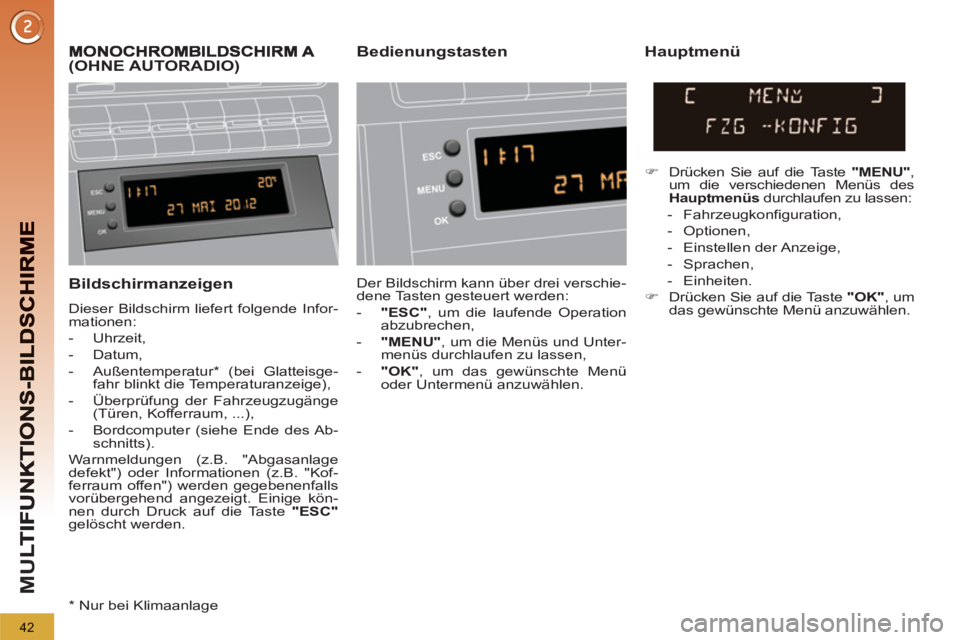

Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisge-
fahr blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Bordcomputer (siehe Ende des Ab-
schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Einige kön-
nen durch Druck auf die Taste "ESC"
gelöscht werden.
(OHNE AUTORADIO)Bedienungstasten Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC"
, um die laufende Operation
abzubrechen,
- "MENU"
, um die Menüs und Unter-
menüs durchlaufen zu lassen,
- "OK"
, um das gewünschte Menü
oder Untermenü anzuwählen.
)
Drücken Sie auf die Taste "MENU"
,
um die verschiedenen Menüs des
Hauptmenüs
durchlaufen zu lassen:
- Fahrzeugkonfiguration,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen.
*
Nur bei Klimaanlage
Page 45 of 364
M
U
43

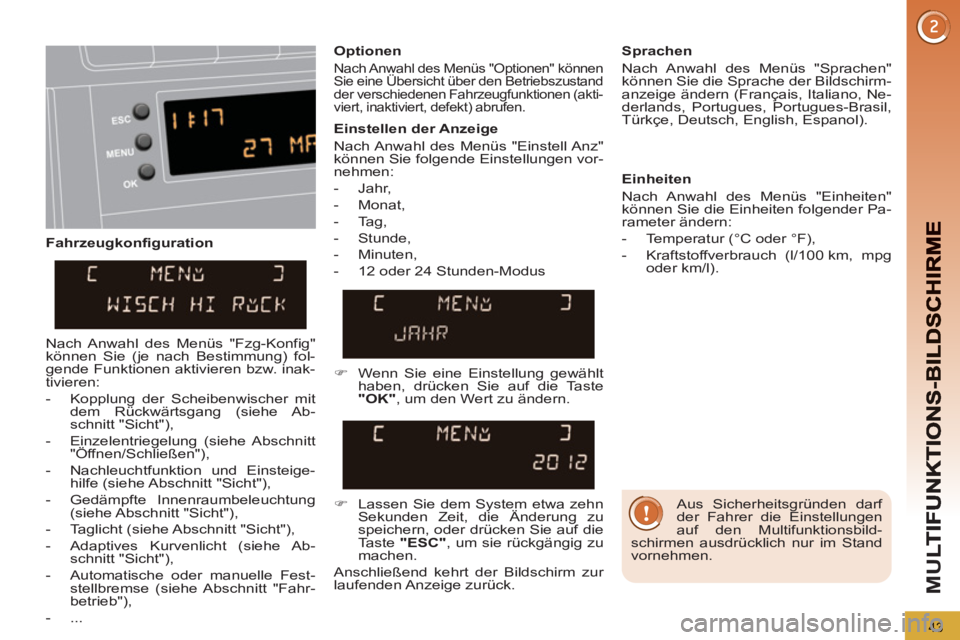

Fahrzeugkonfiguration
Optionen
Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszustand
der verschiedenen Fahrzeugfunktionen (akti-
viert, inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano, Ne-
derlands, Portugues, Portugues-Brasil,
Türkçe, Deutsch, English, Espanol).
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste
"OK"
, um den Wert zu ändern.
)
Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu
speichern, oder drücken Sie auf die
Taste "ESC"
, um sie rückgängig zu
machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
Nach Anwahl des Menüs "Fzg-Konfig"
können Sie (je nach Bestimmung) fol-
gende Funktionen aktivieren bzw. inak-
tivieren:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion und Einsteige-
hilfe (siehe Abschnitt "Sicht"),
- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Ab-
schnitt "Sicht"),
- Automatische oder manuelle Fest-
stellbremse (siehe Abschnitt "Fahr-
betrieb"),
- ...
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im Stand
vornehmen.
Page 46 of 364
M
U
44

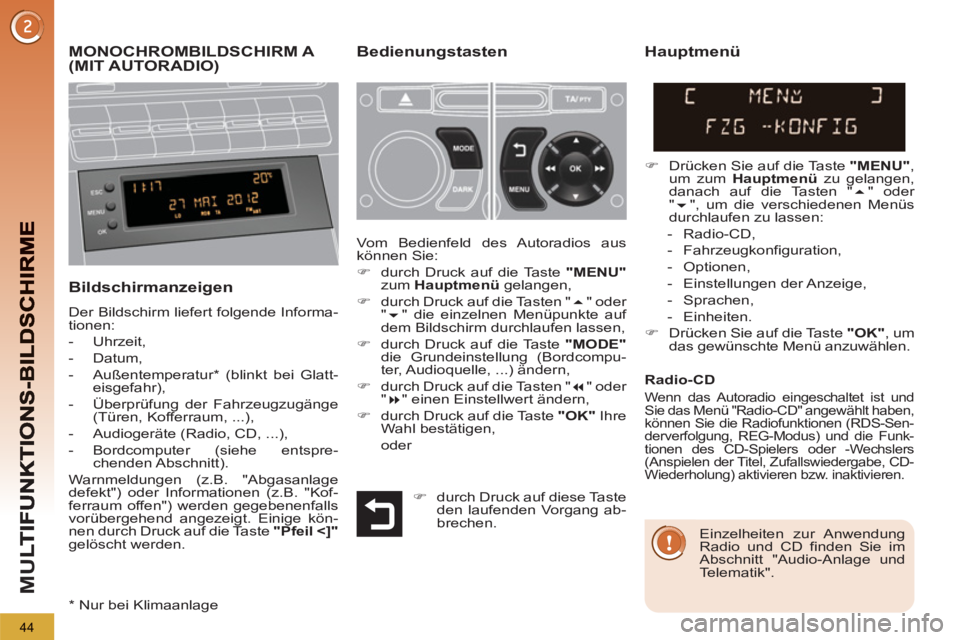

MONOCHROMBILDSCHIRM A (MIT AUTORADIO)Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatt-
eisgefahr),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe entspre-
chenden Abschnitt).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Einige kön-
nen durch Druck auf die Taste "Pfeil < ]"
gelöscht werden.
Hauptmenü
)
Drücken Sie auf die Taste "MENU"
,
um zum Hauptmenü
zu gelangen,
danach auf die Tasten "
" oder
"
", um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- Fahrzeugkonfiguration,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen. Vom Bedienfeld des Autoradios aus
können Sie:
)
durch Druck auf die Taste "MENU"
zum Hauptmenü
gelangen,
)
durch Druck auf die Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
)
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcompu-
ter, Audioquelle, ...) ändern,
)
durch Druck auf die Tasten "
" oder
"
" einen Einstellwert ändern,
)
durch Druck auf die Taste "OK"
Ihre
Wahl bestätigen,
oder
Radio-CD
Wenn das Autoradio eingeschaltet ist und
Sie das Menü "Radio-CD" angewählt haben,
können Sie die Radiofunktionen (RDS-Sen-
derverfolgung, REG-Modus) und die Funk-
tionen des CD-Spielers oder -Wechslers
(Anspielen der Titel, Zufallswiedergabe, CD-
Wiederholung) aktivieren bzw. inaktivieren.
Einzelheiten zur Anwendung
Radio und CD finden Sie im
Abschnitt "Audio-Anlage und
Telematik".
)
durch Druck auf diese Taste
den laufenden Vorgang ab-
brechen.
*
Nur bei Klimaanlage
Page 47 of 364
M
U
45
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im Stand
vornehmen.
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern.
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste
"
" oder "
", um den Wert zu än-
dern.
)
Drücken Sie auf die Taste "
" oder "
",
um zur vorigen bzw. nächsten Einstel-
lung überzugehen.
)
Drücken Sie auf die Taste "OK"
, um die
Änderung zu speichern und zur laufenden
Anzeige zurückzukehren oder auf die Taste
"Pfeil < ]"
, um sie rückgängig zu machen.
Fahrzeugkonfiguration
Nach Anwahl des Menüs "Fzg-Konfig"
können Sie (je nach Bestimmung) fol-
gende Funktionen aktivieren bzw. inak-
tivieren:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion und Einsteige-
hilfe (siehe Abschnitt "Sicht"),
- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Ab-
schnitt "Sicht"),
- Automatische oder manuelle Fest-
stellbremse (siehe Abschnitt "Fahr-
betrieb"),
- ...
Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen.
Page 48 of 364
M
U
46

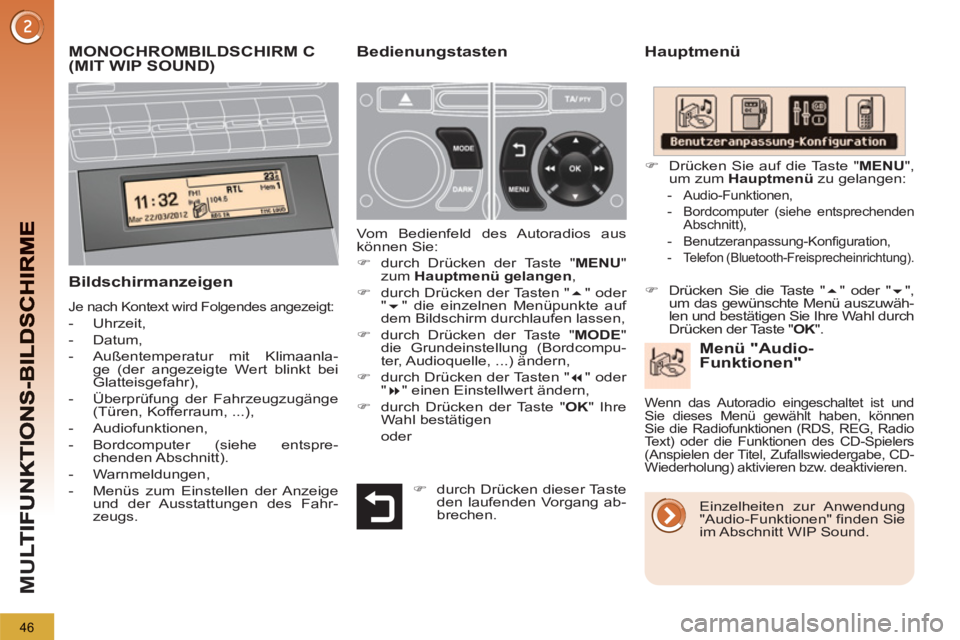

MONOCHROMBILDSCHIRM C(MIT WIP SOUND)
Hauptmenü
Bildschirmanzeigen
Je nach Kontext wird Folgendes angezeigt:
- Uhrzeit,
- Datum,
- Außentemperatur mit Klimaanla-
ge (der angezeigte Wert blinkt bei
Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Audiofunktionen,
- Bordcomputer (siehe entspre-
chenden Abschnitt).
- Warnmeldungen,
- Menüs zum Einstellen der Anzeige
und der Ausstattungen des Fahr-
zeugs.
Menü "Audio-
Funktionen"
Bedienungstasten
Vom Bedienfeld des Autoradios aus
können Sie:
)
durch Drücken der Taste " MENU
"
zum Hauptmenü gelangen
,
)
durch Drücken der Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
)
durch Drücken der Taste " MODE
"
die Grundeinstellung (Bordcompu-
ter, Audioquelle, ...) ändern,
)
durch Drücken der Tasten "
" oder
"
" einen Einstellwert ändern,
)
durch Drücken der Taste " OK
" Ihre
Wahl bestätigen
oder
)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü
zu gelangen:
- Audio-Funktionen,
- Bordcomputer (siehe entsprechenden
Abschnitt),
- Benutzeranpassung-Konfiguration,
- Telefon (Bluetooth-Freisprecheinrichtung).
Wenn das Autoradio eingeschaltet ist und
Sie dieses Menü gewählt haben, können
Sie die Radiofunktionen (RDS, REG, Radio
Text) oder die Funktionen des CD-Spielers
(Anspielen der Titel, Zufallswiedergabe, CD-
Wiederholung) aktivieren bzw. deaktivieren.
Einzelheiten zur Anwendung
"Audio-Funktionen" finden Sie
im Abschnitt WIP Sound.
)
durch Drücken dieser Taste
den laufenden Vorgang ab-
brechen.
)
Drücken Sie die Taste "
" oder "
",
um das gewünschte Menü auszuwäh-
len und bestätigen Sie Ihre Wahl durch
Drücken der Taste " OK
".
Page 49 of 364
M
U
47

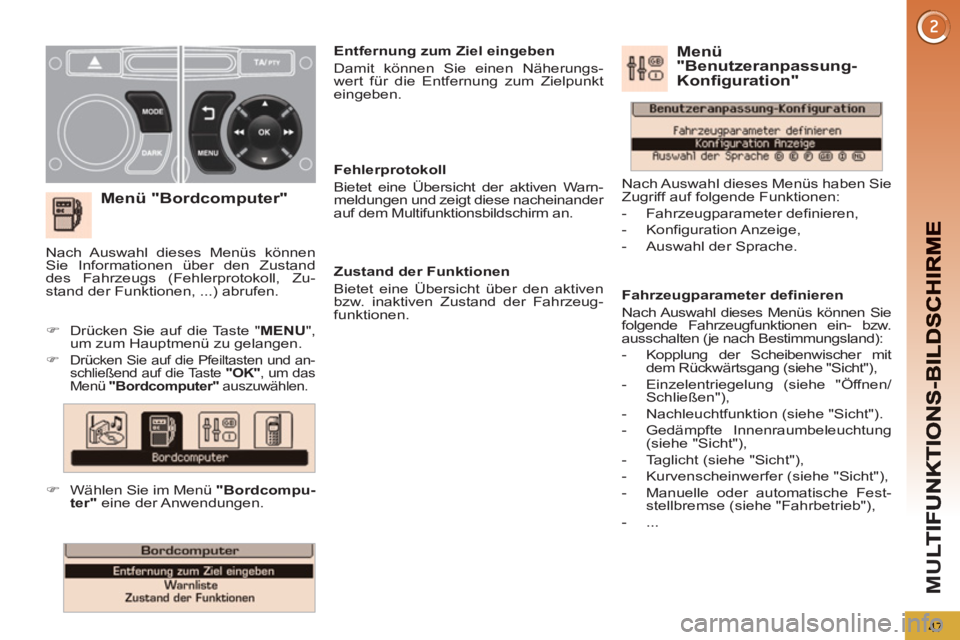

Menü "Bordcomputer"
Fehlerprotokoll
Bietet eine Übersicht der aktiven Warn-
meldungen und zeigt diese nacheinander
auf dem Multifunktionsbildschirm an.
Zustand der Funktionen
Bietet eine Übersicht über den aktiven
bzw. inaktiven Zustand der Fahrzeug-
funktionen.
)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü zu gelangen.
)
Drücken Sie auf die Pfeiltasten und an-
schließend auf die Taste "OK"
, um das
Menü "Bordcomputer"
auszuwählen.
Nach Auswahl dieses Menüs können
Sie Informationen über den Zustand
des Fahrzeugs (Fehlerprotokoll, Zu-
stand der Funktionen, ...) abrufen.
Fahrzeugparameter definieren
Nach Auswahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw.
ausschalten (je nach Bestimmungsland):
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe "Sicht"),
- Einzelentriegelung (siehe "Öffnen/
Schließen"),
- Nachleuchtfunktion (siehe "Sicht").
- Gedämpfte Innenraumbeleuchtung
(siehe "Sicht"),
- Taglicht (siehe "Sicht"),
- Kurvenscheinwerfer (siehe "Sicht"),
- Manuelle oder automatische Fest-
stellbremse (siehe "Fahrbetrieb"),
- ...
Menü"Benutzeranpassung-Konfiguration"
Nach Auswahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- Fahrzeugparameter definieren,
- Konfiguration Anzeige,
- Auswahl der Sprache.
)
Wählen Sie im Menü "Bordcompu-
ter"
eine der Anwendungen.
Entfernung zum Ziel eingeben
Damit können Sie einen Näherungs-
wert für die Entfernung zum Zielpunkt
eingeben.
Page 50 of 364
M
U
48
Anzeige konfigurieren
Nach Auswahl dieses Menüs können
Sie folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Sprache wählen
Wenn Sie dieses Menü auswählen,
können Sie die Anzeigesprache auf
dem Bildschirm ändern.

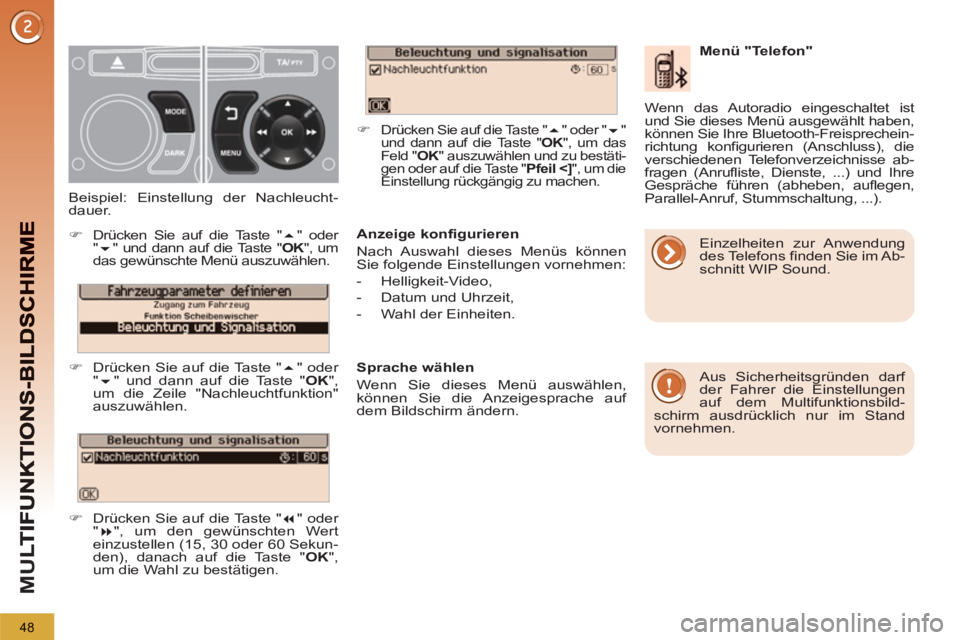

Beispiel: Einstellung der Nachleucht-
dauer.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
", um
das gewünschte Menü auszuwählen.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
",
um die Zeile "Nachleuchtfunktion"
auszuwählen.
)
Drücken Sie auf die Taste "
" oder
"
", um den gewünschten Wert
einzustellen (15, 30 oder 60 Sekun-
den), danach auf die Taste " OK
",
um die Wahl zu bestätigen.
)
Drücken Sie auf die Taste "
" oder "
"
und dann auf die Taste " OK
", um das
Feld " OK
" auszuwählen und zu bestäti-
gen oder auf die Taste " Pfeil < ]
", um die
Einstellung rückgängig zu machen.
Menü "Telefon"
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf dem Multifunktionsbild-
schirm ausdrücklich nur im Stand
vornehmen.
Einzelheiten zur Anwendung
des Telefons finden Sie im Ab-
schnitt WIP Sound. Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü ausgewählt haben,
können Sie Ihre Bluetooth-Freisprechein-
richtung konfigurieren (Anschluss), die
verschiedenen Telefonverzeichnisse ab-
fragen (Anrufliste, Dienste, ...) und Ihre
Gespräche führen (abheben, auflegen,
Parallel-Anruf, Stummschaltung, ...).
