PEUGEOT 5008 2013 Bruksanvisningar (in Swedish)

SN
A
9

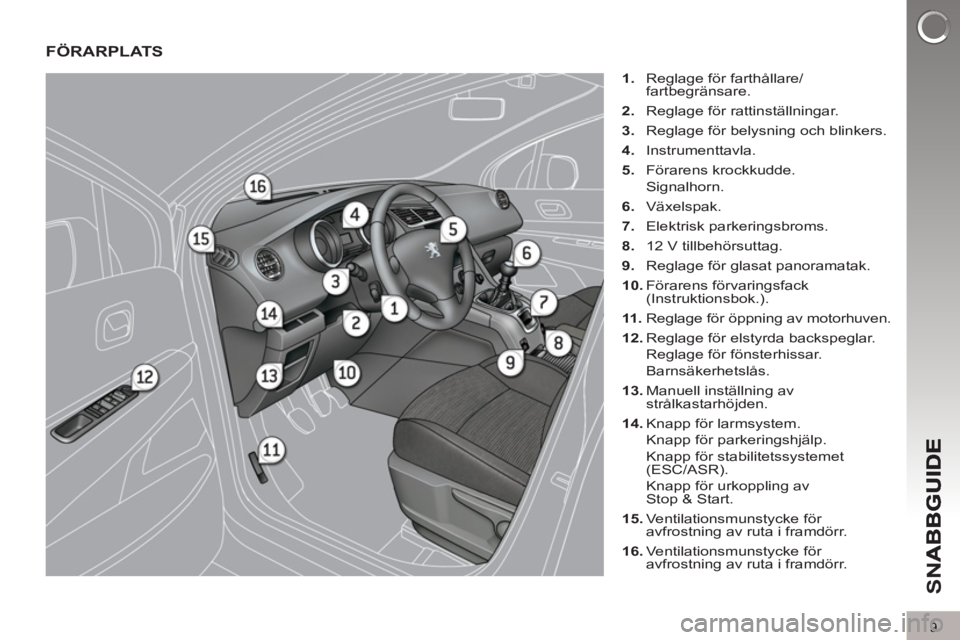

FÖRARPLATS


1.
Reglage för farthållare/
fartbegränsare.

2.
Reglage för rattinställningar.

3.
Reglage för belysning och blinkers.

4.
Instrumenttavla.

5.
Förarens krockkudde.
Signalhorn.

6.
Växelspak.

7.
Elektrisk parkeringsbroms.

8.
12 V tillbehörsuttag.

9.
Reglage för glasat panoramatak.

10.
Förarens förvaringsfack
(Instruktionsbok.).

11 .
Reglage för öppning av motorhuven.

12.
Reglage för elstyrda backspeglar.
Reglage för fönsterhissar.
Barnsäkerhetslås.

13.
Manuell inställning av
strålkastarhöjden.

14.
Knapp för larmsystem.
Knapp för parkeringshjälp.
Knapp för stabilitetssystemet
(ESC/ASR).
Knapp för urkoppling av
Stop & Start.


15.
Ventilationsmunstycke för
avfrostning av ruta i framdörr.

16.
Ventilationsmunstycke för
avfrostning av ruta i framdörr.

SN
A
10
FÖRARPLATS



1.
Ratt- och tändningslås.

2.
Reglage under ratten för ljud och
telematik.

3.
Spakar för vindrutetorkare/
vindrutespolare/färddator.

4.
Vridbara och tillslutbara
ventilationsmunstycken i mitten.

5.
Head-up display.

6.
Flerfunktionsdisplay.

7.
Bortkoppling av passagerarens
krockkudde.

8.
Vridbart och tillslutbart
ventilationsmunstycke på sidan.

9.
Handskfack - audio-/videouttag.

10.
Mittkonsol.

11 .
12 volts tillbehörsuttag.

12.
Reglage för värme/
luftkonditionering.

13.
Ljud- och telematiksystem.

14.
Touchknappar:
- head-up display,
- varningsblinkers,
- Distance alert,
- centrallås.

SN
A
11
SÄTTA SIG TILL RÄTTA
Inställnin
g av förarsätet

Förarsäte
Höjd


Manuella inställningar
63

Elektriska inställningar
64
Ryggstödets lutning

SN
A
12

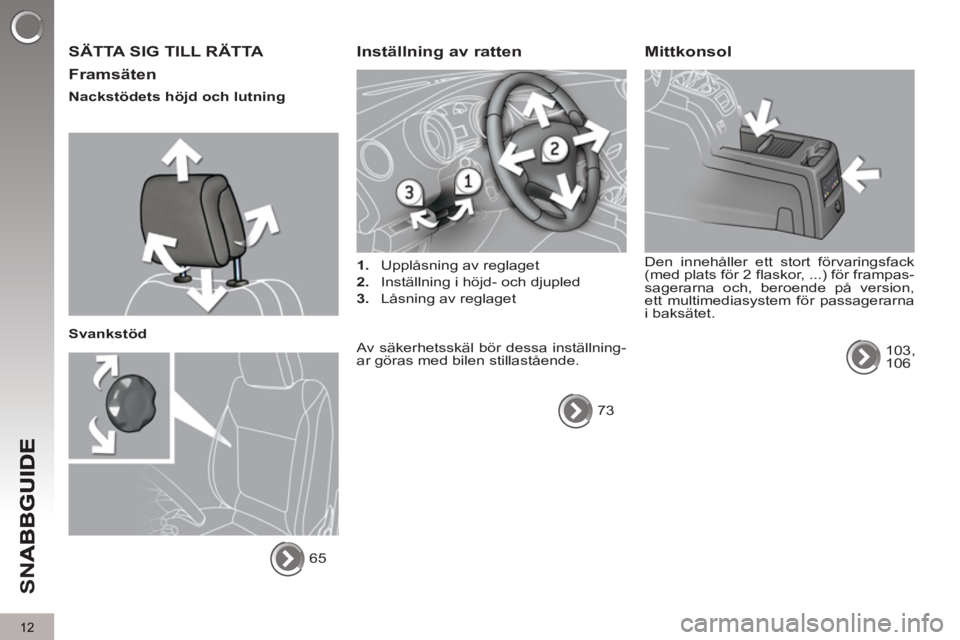

SÄTTA SIG TILL RÄTTA

Frams
äten


Nackstödets höjd och lutning

Svankstöd
65

Inställning av ratten



1.
Upplåsning av reglaget

2.
Inställning i höjd- och djupled

3.
LÃ¥sning av reglaget
Av säkerhetsskäl bör dessa inställning-
ar göras med bilen stillastående.
73

Mittkonsol

Den innehåller ett stort förvaringsfack
(med plats för 2 flaskor, ...) för frampas-
sagerarna och, beroende på version,
ett multimediasystem för passagerarna
i baksätet.
103,
106

13

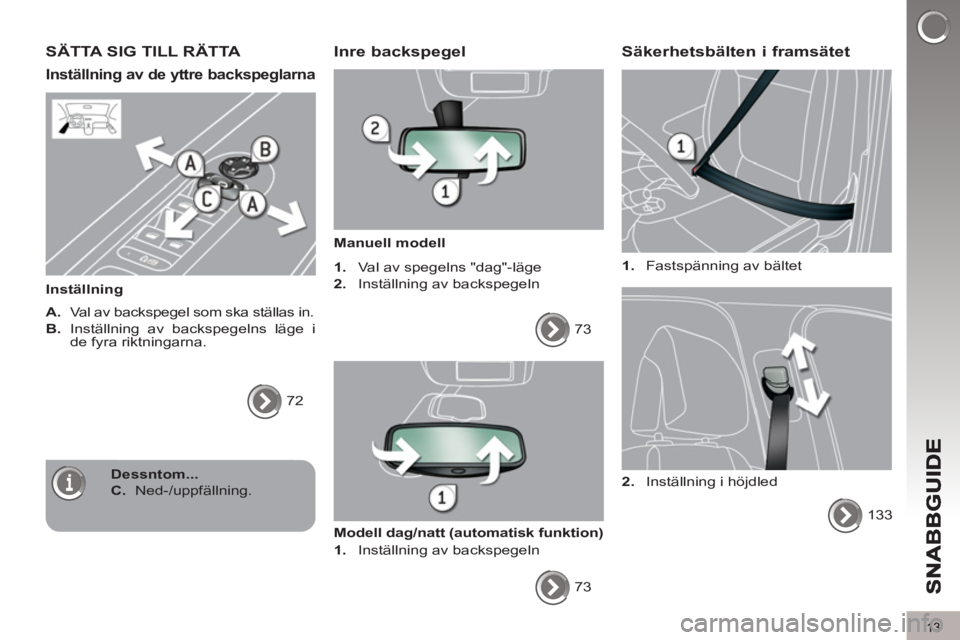

SÄTTA SIG TILL RÄTTA
Inställning av de yttre backspeglarna

Inställning

A.
Val av backspegel som ska ställas in.

B.
Inställning av backspegelns läge i
de fyra riktningarna.
72


Inre backspegel


Manuell modell


1.
Val av spegelns "dag"-läge

2.
Inställning av backspegeln
73

Modell dag/natt (automatisk funktion)


1.
Inställning av backspegeln
73

Säkerhetsbälten i framsätet



1.
Fastspänning av bältet
133
2.
Inställning i höjdled
Dessntom...




C.
Ned-/uppfällning.

SN
A
14

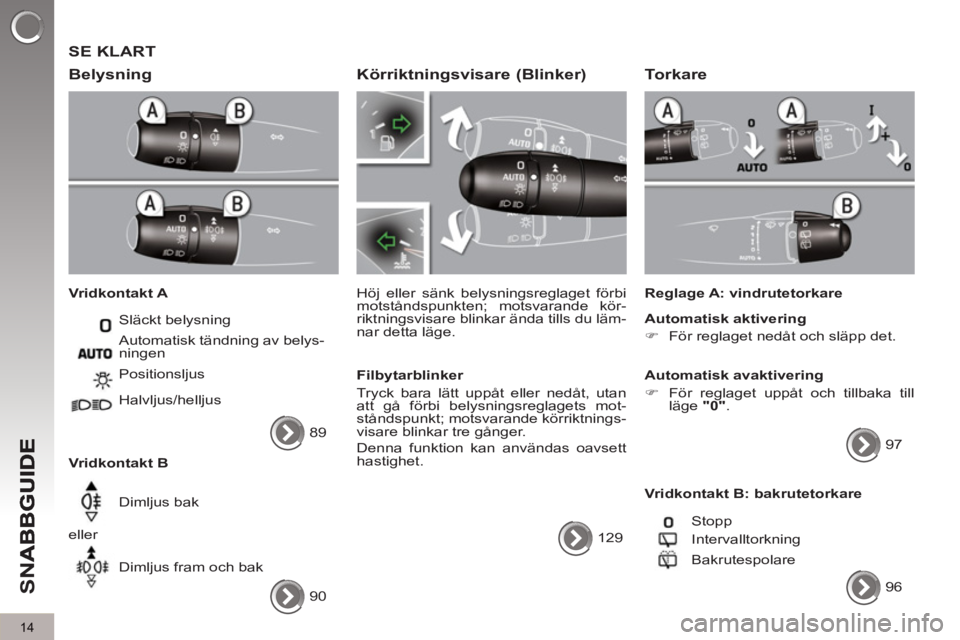

SE KLART

Bel
ysning


Vridkontakt A
Släckt belysning

Vridkontakt B Positionsljus
Halvljus/helljus
Dimljus bak
eller
Dimljus fram och bak Automatisk tändning av belys-
ningen
90

Körriktningsvisare (Blinker)

Höj eller sänk belysningsreglaget förbi
motståndspunkten; motsvarande kör-
riktningsvisare blinkar ända tills du läm-
nar detta läge.

Filbytarblinker
Tryck bara lätt uppåt eller nedåt, utan
att gå förbi belysningsreglagets mot-
ståndspunkt; motsvarande körriktnings-
visare blinkar tre gånger.
Denna funktion kan användas oavsett
hastighet.
129



Torkare


Reglage A: vindrutetorkare

Automatisk aktivering


)
För reglaget nedåt och släpp det.


Automatisk avaktivering


)
För reglaget uppåt och tillbaka till
läge "0"
.
97

Vridkontakt B: bakrutetorkare
Stopp
Intervalltorkning
Bakrutespolare
96
89

SN
A
15

Automatisk luftkonditionering:
Använd företrädesvis den helautomatiska funktionen genom att trycka på knappen
"AUTO"
.

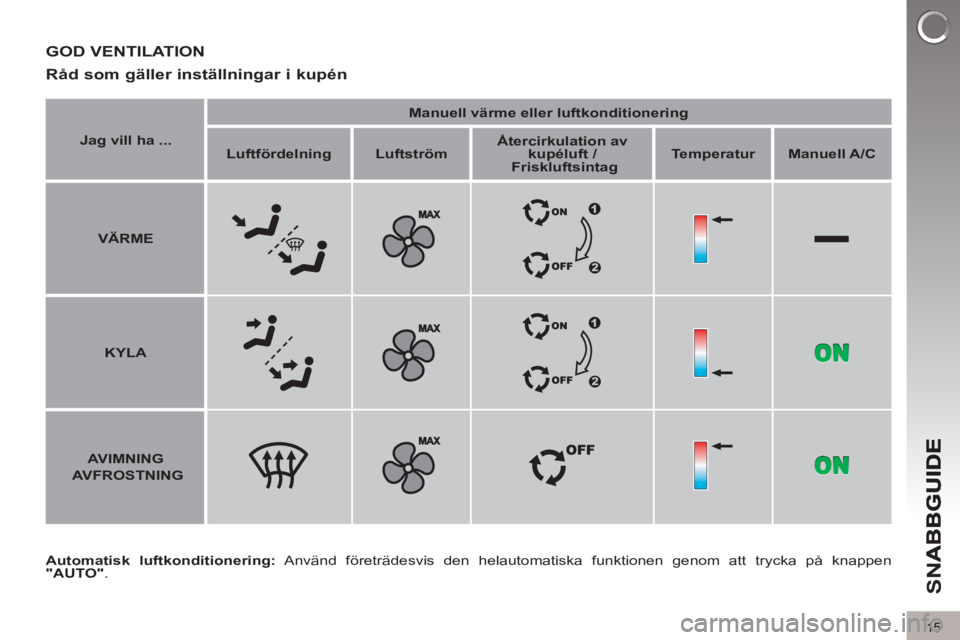

GOD VENTILATION
RÃ¥d som
gäller inställningar i kupén


Jag vill ha ...



Manuell värme eller luftkonditionering




Luftfördelning



Luftström



Ã…tercirkulation av
kupéluft /

Friskluftsintag



Temperatur



Manuell A/C




VÄRME







KYLA






AVIMNING

AVFROSTNING

SN
A
16

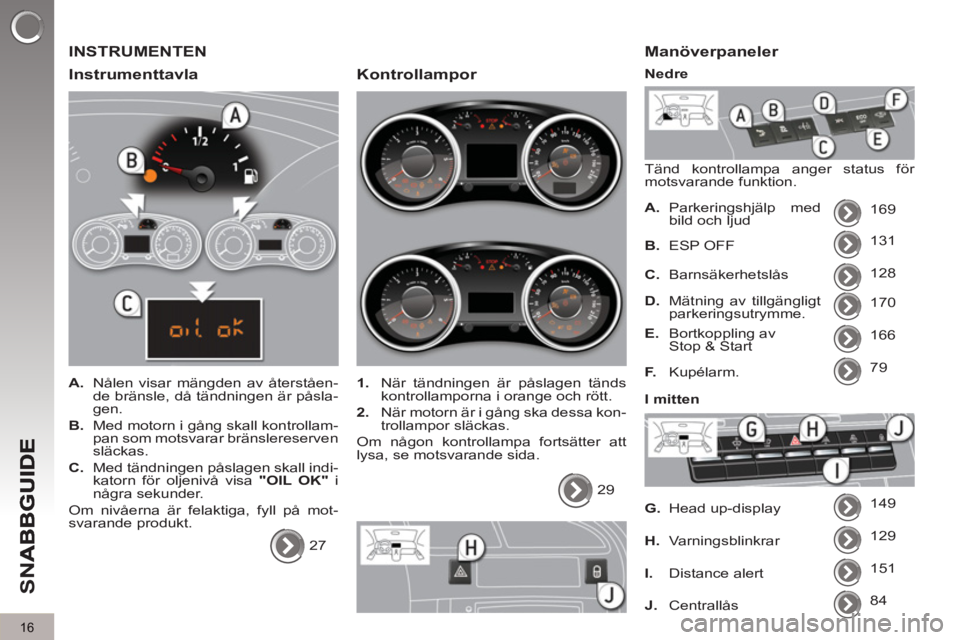

INSTRUMENTEN

Instrumenttavla



A.
Nålen visar mängden av återståen-
de bränsle, då tändningen är påsla-
gen.

B.
Med motorn i gång skall kontrollam-
pan som motsvarar bränslereserven
släckas.

C.
Med tändningen påslagen skall indi-
katorn för oljenivå visa "OIL OK"
i
några sekunder.
Om nivåerna är felaktiga, fyll på mot-
svarande produkt.
27
Kontrollampor



1.
När tändningen är påslagen tänds
kontrollamporna i orange och rött.

2.
När motorn är i gång ska dessa kon-
trollampor släckas.
Om någon kontrollampa fortsätter att
lysa, se motsvarande sida.
29

Manöverpaneler

Tänd kontrollampa anger status för
motsvarande funktion.


A.
Parkeringshjälp med
bild och ljud 169
131
128
170
166
79
149
129
B.
ESP OFF

C.
Barnsäkerhetslås

D.
Mätning av tillgängligt
parkeringsutrymme.

E.
Bortkoppling av
Stop & Start

F.
Kupélarm.

G.
Head up-display

H.
Varningsblinkrar
Nedre


I mitten

151

I.
Distance alert
84


J.
Centrallås

SN
A
17

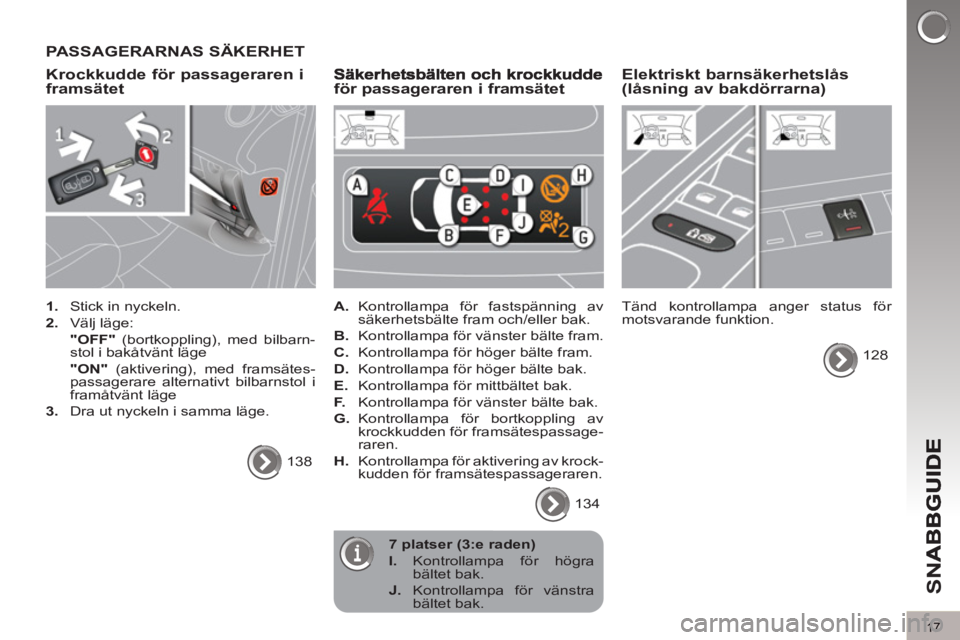

PASSAGERARNAS SÄKERHET
Krockkudde för passa
geraren i framsätet


1.
Stick in nyckeln.

2.
Välj läge:
"OFF"
(bortkoppling), med bilbarn-
stol i bakåtvänt läge
"ON"
(aktivering), med framsätes-
passagerare alternativt bilbarnstol i
framåtvänt läge

3.
Dra ut nyckeln i samma läge.
138
för passageraren i framsätet



A.
Kontrollampa för fastspänning av
säkerhetsbälte fram och/eller bak.

B.
Kontrollampa för vänster bälte fram.

C.
Kontrollampa för höger bälte fram.

D.
Kontrollampa för höger bälte bak.

E.
Kontrollampa för mittbältet bak.

F.
Kontrollampa för vänster bälte bak.

G.
Kontrollampa för bortkoppling av
krockkudden för framsätespassage-
raren.

H.
Kontrollampa för aktivering av krock-
kudden för framsätespassageraren.
134
Elektriskt barnsäkerhetslås (låsning av bakdörrarna)

Tänd kontrollampa anger status för
motsvarande funktion.
128


7 platser (3:e raden)


I.
Kontrollampa för högra
bältet bak.

J.
Kontrollampa för vänstra
bältet bak.

SN
A
18

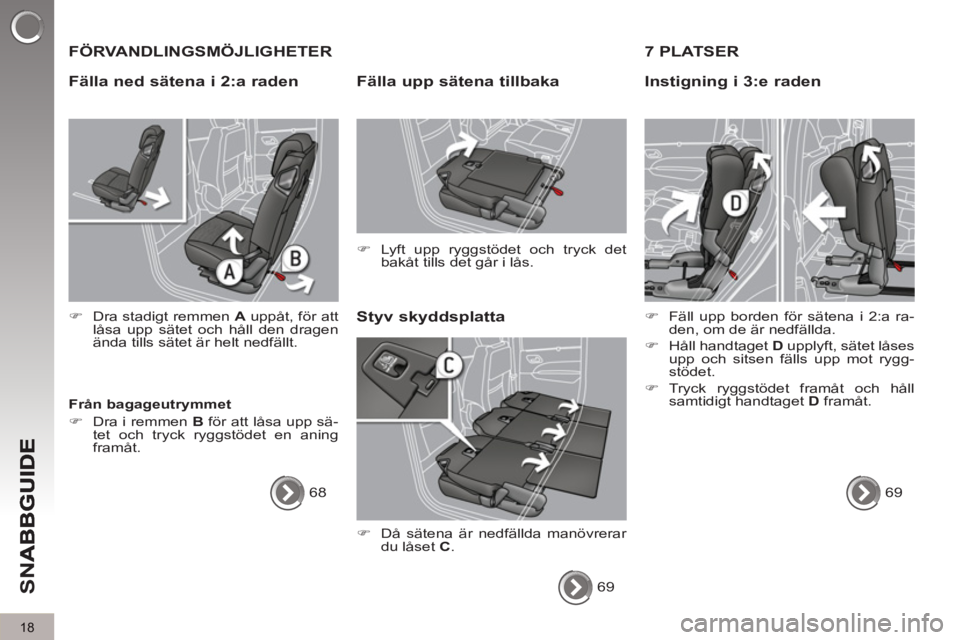

FÖRVANDLINGSMÖJLIGHETER
St
yv skyddsplatta
Fälla upp sätena tillbaka


)
Lyft upp ryggstödet och tryck det
bakåt tills det går i lås.


Från bagageutrymmet


)
Dra i remmen B
för att låsa upp sä-
tet och tryck ryggstödet en aning
framåt.



Fälla ned sätena i 2:a raden




)
Dra stadigt remmen A
uppåt, för att
låsa upp sätet och håll den dragen
ända tills sätet är helt nedfällt.



Instigning i 3:e raden



)
Fäll upp borden för sätena i 2:a ra-
den, om de är nedfällda.

)
HÃ¥ll handtaget D
upplyft, sätet låses
upp och sitsen fälls upp mot rygg-
stödet.

)
Tryck ryggstödet framåt och håll
samtidigt handtaget D
framåt.
69
68
69

7 PLATSER



)
Då sätena är nedfällda manövrerar
du låset C
.
