Page 191 of 364
PRAKTISK INFORMASJON
189
)

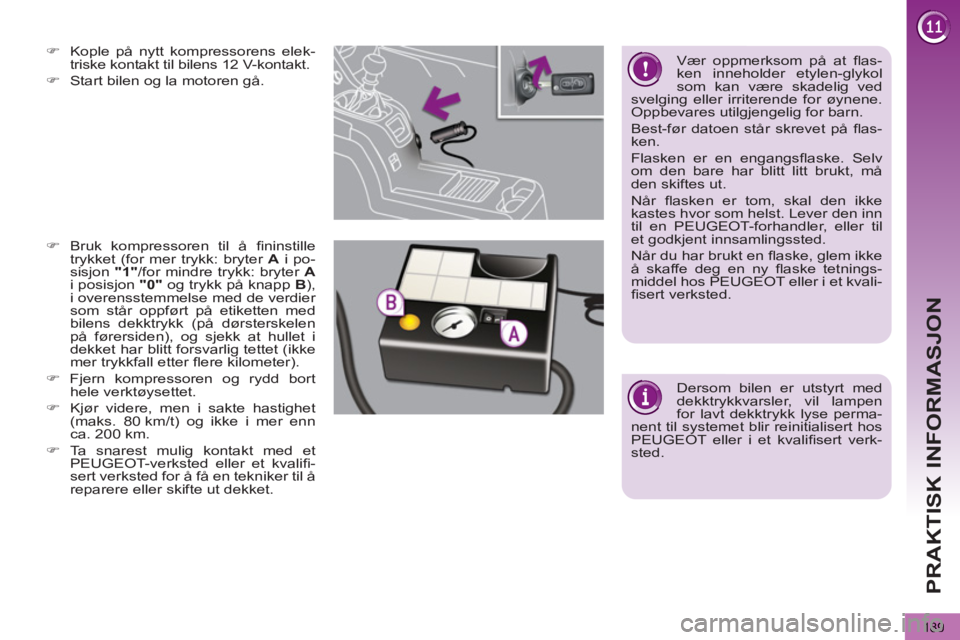

Kople på nytt kompressorens elek-
triske kontakt til bilens 12 V-kontakt.
)
Start bilen og la motoren gå.
)
Bruk kompressoren til å fi ninstille
trykket (for mer trykk: bryter A
i po-
sisjon "1"
/for mindre trykk: bryter A
i posisjon "0"
og trykk på knapp B
),
i overensstemmelse med de verdier
som står oppført på etiketten med
bilens dekktrykk (på dørsterskelen
på førersiden), og sjekk at hullet i
dekket har blitt forsvarlig tettet (ikke
mer trykkfall etter fl ere kilometer).
)
Fjern kompressoren og rydd bort
hele verktøysettet.
)
Kjør videre, men i sakte hastighet
(maks. 80 km/t) og ikke i mer enn
ca. 200 km.
)
Ta snarest mulig kontakt med et
PEUGEOT-verksted eller et kvalifi -
sert verksted for å få en tekniker til å
reparere eller skifte ut dekket
.
Dersom bilen er utstyrt med
dekktrykkvarsler, vil lampen
for lavt dekktrykk lyse perma-
nent til systemet blir reinitialisert hos
PEUGEOT eller i et kvalifi sert verk-
sted
.
Vær oppmerksom på at fl as-
ken inneholder etylen-glykol
som kan være skadelig ved
svelging eller irriterende for øynene.
Oppbevares utilgjengelig for barn.
Best-før datoen står skrevet på fl as-
ken.
Flasken er en engangsfl aske. Selv
om den bare har blitt litt brukt, må
den skiftes ut.
Når fl asken er tom, skal den ikke
kastes hvor som helst. Lever den inn
til en PEUGEOT-forhandler, eller til
et godkjent innsamlingssted.
Når du har brukt en fl aske, glem ikke
å skaffe deg en ny fl aske tetnings-
middel hos PEUGEOT eller i et kvali-
fi sert verksted.
Page 192 of 364
PRAKTISK INFORMASJON
190

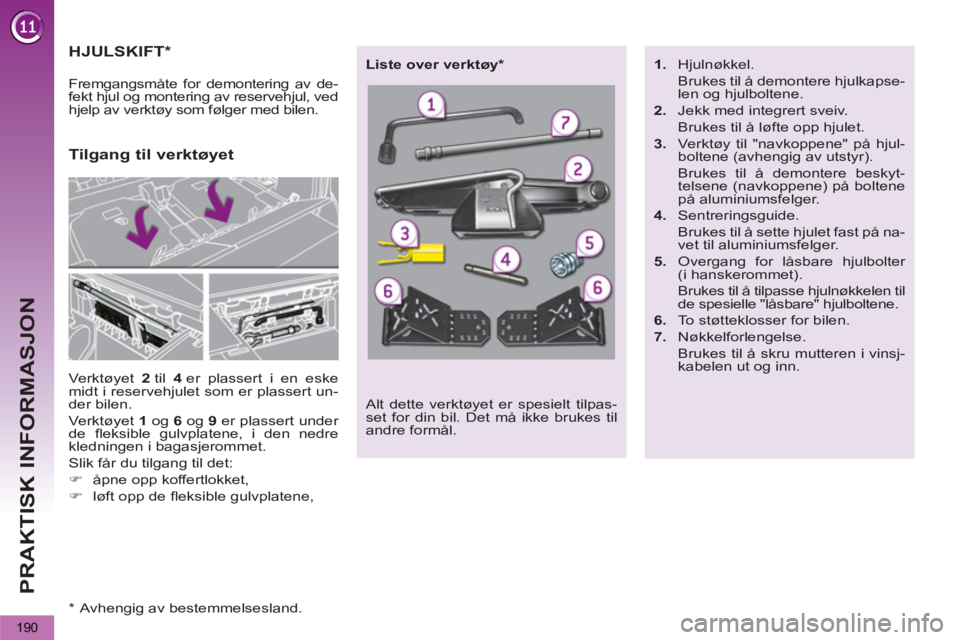

HJULSKIFT *
Verktøyet 2
til 4
er plassert i en eske
midt i reservehjulet som er plassert un-
der bilen.
Verktøyet 1
og 6
og 9
er plassert under
de fl eksible gulvplatene, i den nedre
kledningen i bagasjerommet.
Slik får du tilgang til det:
)
åpne opp koffertlokket,
)
løft opp de fl eksible gulvplatene,
Tilgang til verktøyet
Fremgangsmåte for demontering av de-
fekt hjul og montering av reservehjul, ved
hjelp av verktøy som følger med bilen.
Alt dette verktøyet er spesielt tilpas-
set for din bil. Det må ikke brukes til
andre formål.
Liste over verktøy *
1.
Hjulnøkkel.
Brukes til å demontere hjulkapse-
len og hjulboltene.
2.
Jekk med integrert sveiv.
Brukes til å løfte opp hjulet.
3.
Verktøy til "navkoppene" på hjul-
boltene (avhengig av utstyr).
Brukes til å demontere beskyt-
telsene (navkoppene) på boltene
på aluminiumsfelger.
4.
Sentreringsguide.
Brukes til å sette hjulet fast på na-
vet til aluminiumsfelger.
5.
Overgang for låsbare hjulbolter
(i hanskerommet).
Brukes til å tilpasse hjulnøkkelen til
de spesielle "låsbare" hjulboltene.
6.
To støtteklosser for bilen.
7.
Nøkkelforlengelse.
Brukes til å skru mutteren i vinsj-
kabelen ut og inn.
* Avhengig av bestemmelsesland.
Page 193 of 364
PRAKTISK INFORMASJON
191

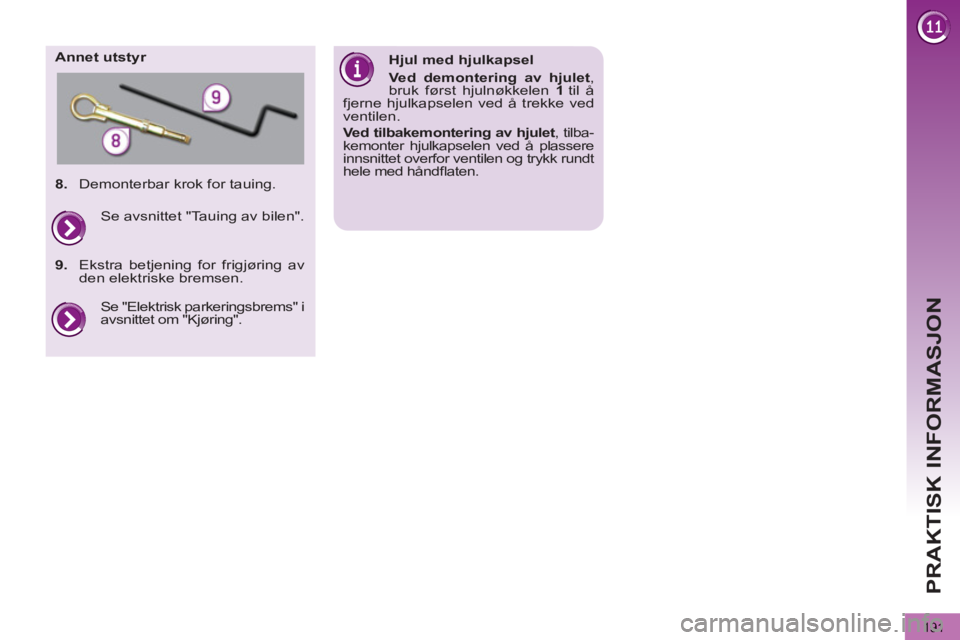

Annet utstyr
Hjul med hjulkapsel
Ved demontering av hjulet
,
bruk først hjulnøkkelen 1
til å
fjerne hjulkapselen ved å trekke ved
ventilen.
Ved tilbakemontering av hjulet
, tilba-
kemonter hjulkapselen ved å plassere
innsnittet overfor ventilen og trykk rundt
hele med håndfl aten.
8.
Demonterbar krok for tauing.
Se "Elektrisk parkeringsbrems" i
avsnittet om "Kjøring". Se avsnittet "Tauing av bilen".
9.
Ekstra betjening for frigjøring av
den elektriske bremsen.
Page 194 of 364
PRAKTISK INFORMASJON

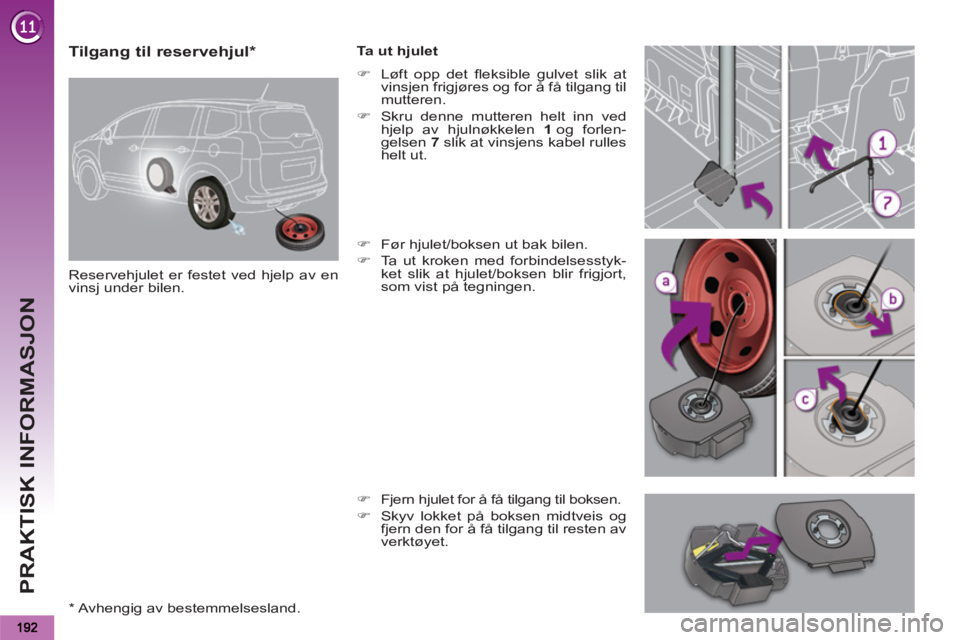

Tilgang til reservehjul *
Reservehjulet er festet ved hjelp av en
vinsj under bilen.
Ta ut hjulet
)
Løft opp det fl eksible gulvet slik at
vinsjen frigjøres og for å få tilgang til
mutteren.
)
Skru denne mutteren helt inn ved
hjelp av hjulnøkkelen 1
og forlen-
gelsen 7
slik at vinsjens kabel rulles
helt ut.
)
Før hjulet/boksen ut bak bilen.
)
Ta ut kroken med forbindelsesstyk-
ket slik at hjulet/boksen blir frigjort,
som vist på tegningen.
)
Fjern hjulet for å få tilgang til boksen.
)
Skyv lokket på boksen midtveis og
fjern den for å få tilgang til resten av
verktøyet.
*
Avhengig av bestemmelsesland.
Page 195 of 364
PRAKTISK INFORMASJON
193
Detektering av lavt dekktrykk
Reservehjulet er ikke utstyrt
med sensor. Det punkterte
hjulet skal repareres i PEUGEOT-
forhandlernettet eller i et kvalifi sert
verksted.

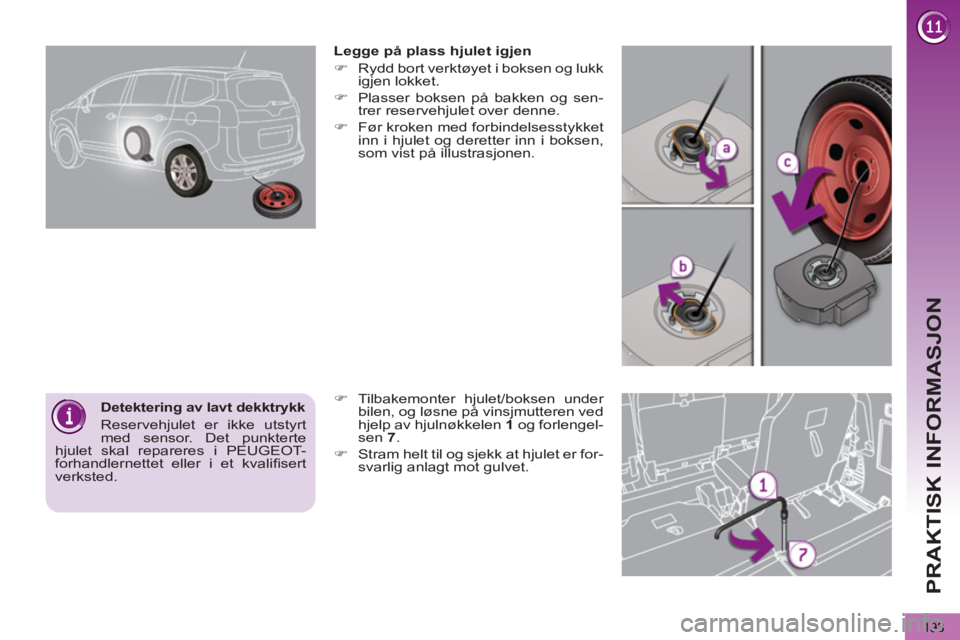

Legge på plass hjulet igjen
)
Rydd bort verktøyet i boksen og lukk
igjen lokket.
)
Plasser boksen på bakken og sen-
trer reservehjulet over denne.
)
Før kroken med forbindelsesstykket
inn i hjulet og deretter inn i boksen,
som vist på illustrasjonen.
)
Tilbakemonter hjulet/boksen under
bilen, og løsne på vinsjmutteren ved
hjelp av hjulnøkkelen 1
og forlengel-
sen 7
.
)
Stram helt til og sjekk at hjulet er for-
svarlig anlagt mot gulvet.
Page 196 of 364
PRAKTISK INFORMASJON
194
Parkering av bilen
Stopp bilen på et sted der den
ikke forstyrrer trafi kken. I den
grad det lar seg gjøre, skal bilen set-
tes på et vannrett, stabilt underlag
der den ikke glir.
Trekk til parkeringsbremsen, bort-
sett fra dersom den er programmert
for automatisk funksjon, skru av ten-
ningen og sett bilen i førstegir * slik at
hjulene blokkeres.
Kontroller at lampen for bremsen og
lampen P
på parkeringsbremsehen-
delen lyser.
Plasser eventuelt en støttekloss un-
der det hjulet som er diametralt mot-
satt det hjulet som skal skiftes ut.
Påse at passasjerene har gått ut av
bilen, og at de befi nner seg på et sik-
kert sted.
Du må aldri legge deg under en bil
som er løftet opp med en jekk. Bruk
en støttebukk.

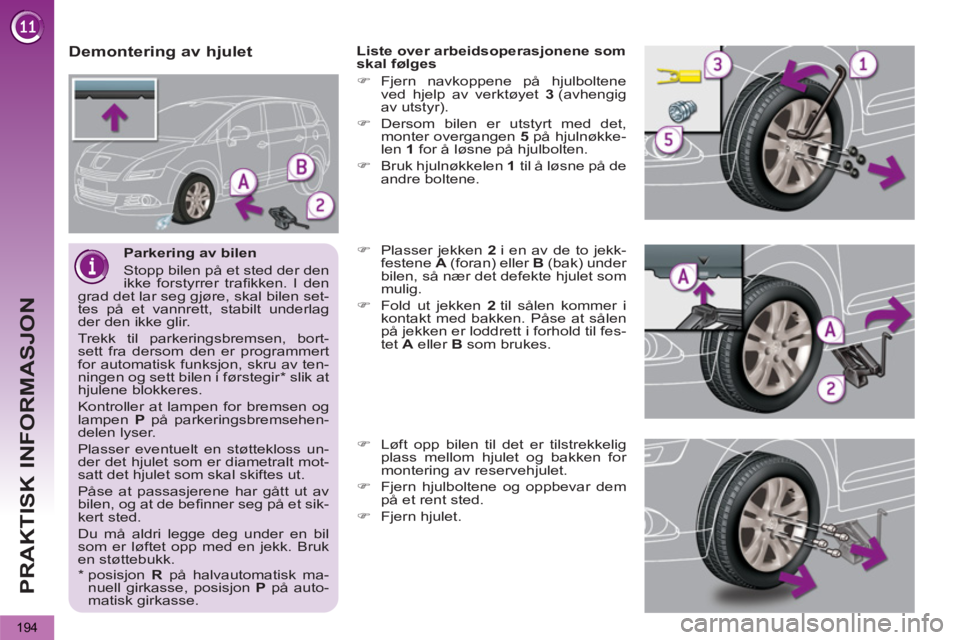

Demontering av hjulet
Liste over arbeidsoperasjonene som
skal følges
)
Fjern navkoppene på hjulboltene
ved hjelp av verktøyet 3
(avhengig
av utstyr).
)
Dersom bilen er utstyrt med det,
monter overgangen 5
på hjulnøkke-
len 1
for å løsne på hjulbolten.
)
Bruk hjulnøkkelen 1
til å løsne på de
andre boltene.
)
Plasser jekken 2
i en av de to jekk-
festene A
(foran) eller B
(bak) under
bilen, så nær det defekte hjulet som
mulig.
)
Fold ut jekken 2
til sålen kommer i
kontakt med bakken. Påse at sålen
på jekken er loddrett i forhold til fes-
tet A
eller B
som brukes.
)
Løft opp bilen til det er tilstrekkelig
plass mellom hjulet og bakken for
montering av reservehjulet.
)
Fjern hjulboltene og oppbevar dem
på et rent sted.
)
Fjern hjulet.
*
posisjon R
på halvautomatisk ma-
nuell girkasse, posisjon P
på auto-
matisk girkasse.
Page 197 of 364
PRAKTISK INFORMASJON
195
Etter skifte av hjul
For korrekt oppbevaring av hjulet i baga-
sjerommet, fjern først det midtre dekselet.
Ved bruk av reservehjul av typen "nød-
hjelpshjul" må du ikke kjøre i over 80 km/t.
Få tilstrammingen av boltene og dekk-
trykket på reservehjulet kontrollert i
PEUGEOT-forhandlernettet eller i et kva-
lifi sert verksted.
Få det defekte hjulet reparert og tilbake-
monter det på bilen så snart som mulig.

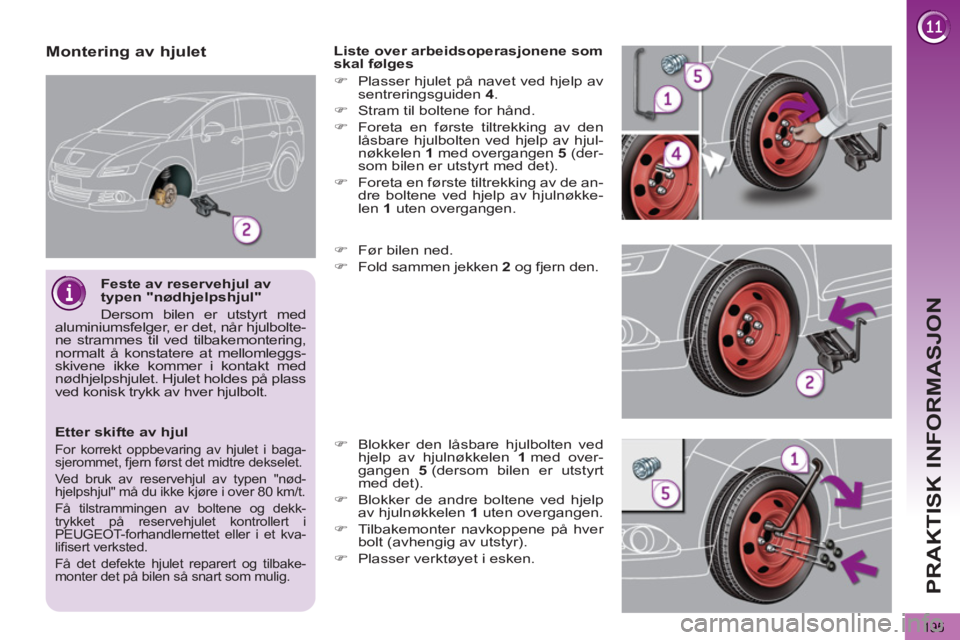

Montering av hjulet
Liste over arbeidsoperasjonene som
skal følges
)
Plasser hjulet på navet ved hjelp av
sentreringsguiden 4
.
)
Stram til boltene for hånd.
)
Foreta en første tiltrekking av den
låsbare hjulbolten ved hjelp av hjul-
nøkkelen 1
med overgangen 5
(der-
som bilen er utstyrt med det).
)
Foreta en første tiltrekking av de an-
dre boltene ved hjelp av hjulnøkke-
len 1
uten overgangen.
)
Før bilen ned.
)
Fold sammen jekken 2
og fjern den.
)
Blokker den låsbare hjulbolten ved
hjelp av hjulnøkkelen 1
med over-
gangen 5
(dersom bilen er utstyrt
med det).
)
Blokker de andre boltene ved hjelp
av hjulnøkkelen 1
uten overgangen.
)
Tilbakemonter navkoppene på hver
bolt (avhengig av utstyr).
)
Plasser verktøyet i esken.
Feste av reservehjul av
typen "nødhjelpshjul"
Dersom bilen er utstyrt med
aluminiumsfelger, er det, når hjulbolte-
ne strammes til ved tilbakemontering,
normalt å konstatere at mellomleggs-
skivene ikke kommer i kontakt med
nødhjelpshjulet. Hjulet holdes på plass
ved konisk trykk av hver hjulbolt.
Page 198 of 364
PRAKTISK INFORMASJON
196
Risiko for livsfarlig
elektrisk støt
Xenon-lyspærer (D1S-35W)
skal skiftes ut i PEUGEOT-forhand-
lernettet eller i et kvalifi sert verksted.

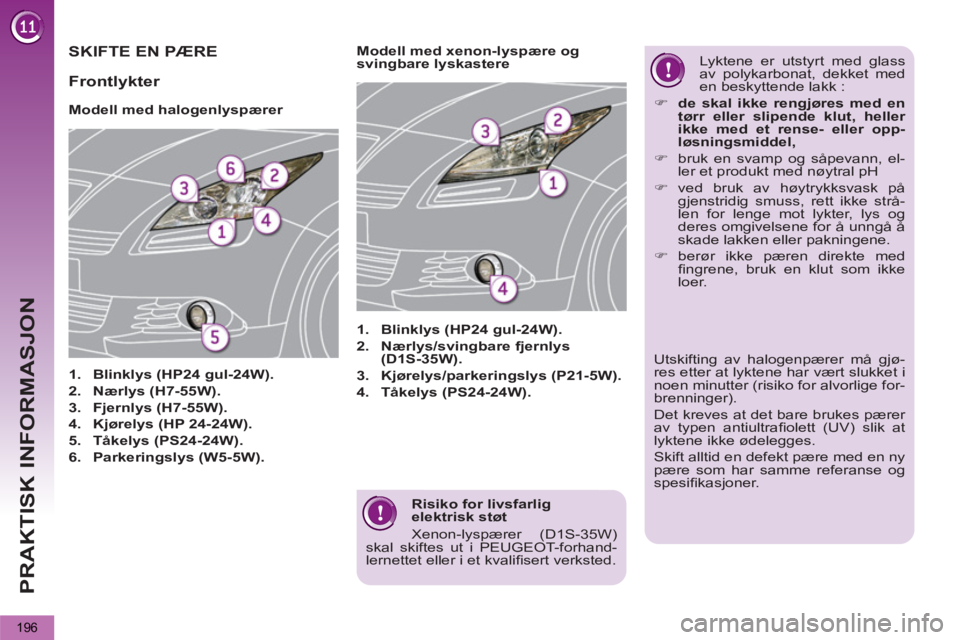

SKIFTE EN PÆRE
Modell med halogenlyspærer
1.
Blinklys (HP24 gul-24W).
2.
Nærlys (H7-55W).
3.
Fjernlys (H7-55W).
4.
Kjørelys (HP 24-24W).
5.
Tåkelys (PS24-24W).
6.
Parkeringslys (W5-5W).
1.
Blinklys (HP24 gul-24W).
2.
Nærlys/svingbare fjernlys
(D1S-35W).
3.
Kjørelys/parkeringslys (P21-5W).
4.
Tåkelys (PS24-24W).
Modell med xenon-lyspære og
svingbare lyskastere Lyktene er utstyrt med glass
av polykarbonat, dekket med
en beskyttende lakk :
)
de skal ikke rengjøres med en
tørr eller slipende klut, heller
ikke med et rense- eller opp-
løsningsmiddel,
)
bruk en svamp og såpevann, el-
ler et produkt med nøytral pH
)
ved bruk av høytrykksvask på
gjenstridig smuss, rett ikke strå-
len for lenge mot lykter, lys og
deres omgivelsene for å unngå å
skade lakken eller pakningene.
)
berør ikke pæren direkte med
fi ngrene, bruk en klut som ikke
loer.
Frontlykter
Utskifting av halogenpærer må gjø-
res etter at lyktene har vært slukket i
noen minutter (risiko for alvorlige for-
brenninger).
Det kreves at det bare brukes pærer
av typen antiultrafi olett (UV) slik at
lyktene ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifi kasjoner.
Page 199 of 364
PRAKTISK INFORMASJON
197

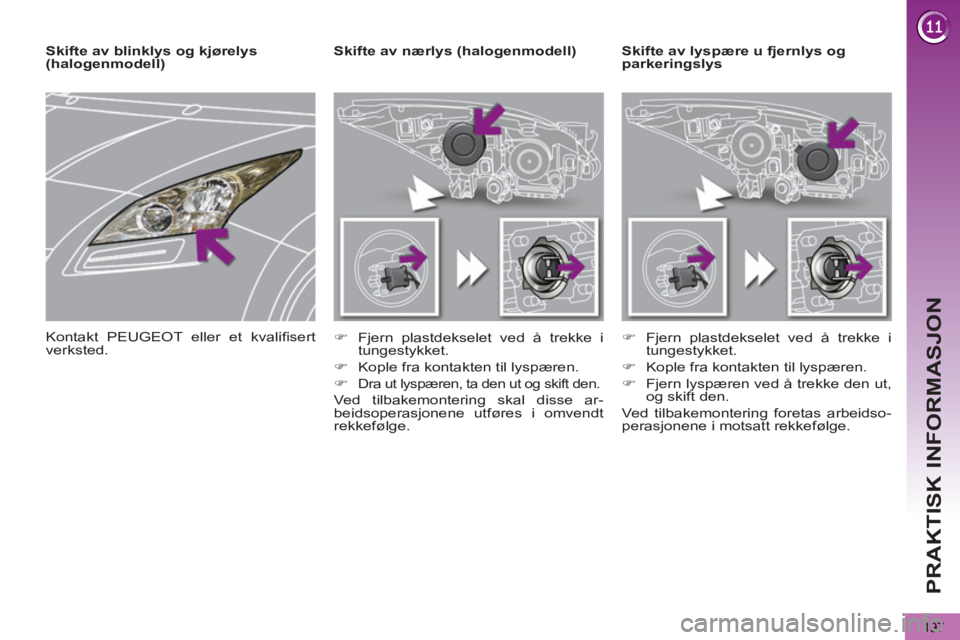

Skifte av lyspære u fjernlys og
parkeringslys
Skifte av nærlys (halogenmodell)
)
Fjern plastdekselet ved å trekke i
tungestykket.
)
Kople fra kontakten til lyspæren.
)
Dra ut lyspæren, ta den ut og skift den.
Ved tilbakemontering skal disse ar-
beidsoperasjonene utføres i omvendt
rekkefølge.
)
Fjern plastdekselet ved å trekke i
tungestykket.
)
Kople fra kontakten til lyspæren.
)
Fjern lyspæren ved å trekke den ut,
og skift den.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.
Skifte av blinklys og kjørelys
(halogenmodell)
Kontakt PEUGEOT eller et kvalifi sert
verksted.
Page 200 of 364
PRAKTISK INFORMASJON
198

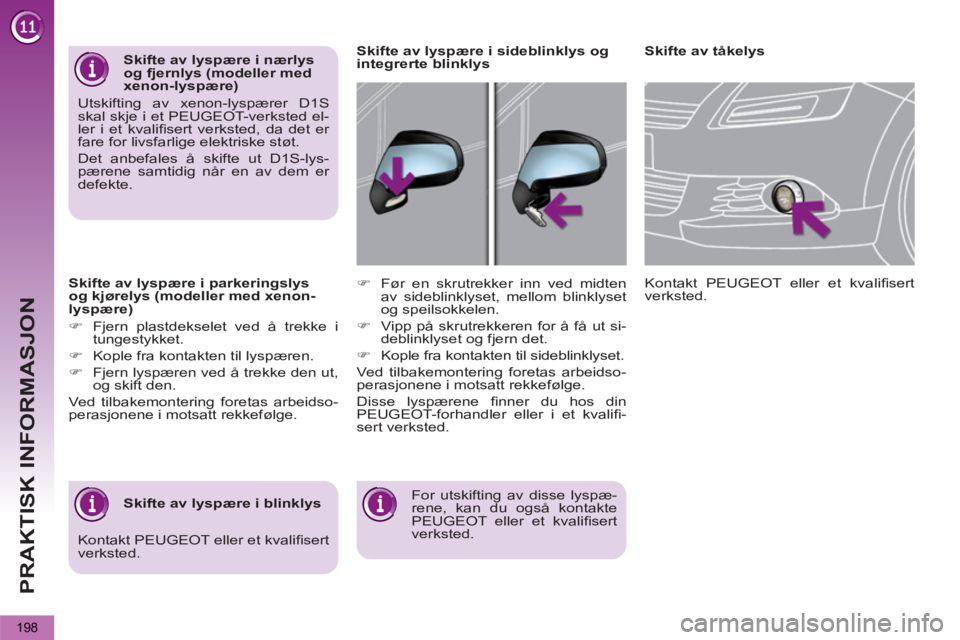

Skifte av lyspære i parkeringslys
og kjørelys (modeller med xenon-
lyspære)
)
Fjern plastdekselet ved å trekke i
tungestykket.
)
Kople fra kontakten til lyspæren.
)
Fjern lyspæren ved å trekke den ut,
og skift den.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.
Skifte av tåkelys
For utskifting av disse lyspæ-
rene, kan du også kontakte
PEUGEOT eller et kvalifi sert
verksted.
Kontakt PEUGEOT eller et kvalifi sert
verksted.
)
Før en skrutrekker inn ved midten
av sideblinklyset, mellom blinklyset
og speilsokkelen.
)
Vipp på skrutrekkeren for å få ut si-
deblinklyset og fjern det.
)
Kople fra kontakten til sideblinklyset.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.
Disse lyspærene fi nner du hos din
PEUGEOT-forhandler eller i et kvalifi -
sert verksted.
Skifte av lyspære i sideblinklys og
integrerte blinklys
Skifte av lyspære i blinklys
Skifte av lyspære i nærlys
og fjernlys (modeller med
xenon-lyspære)
Utskifting av xenon-lyspærer D1S
skal skje i et PEUGEOT-verksted el-
ler i et kvalifi sert verksted, da det er
fare for livsfarlige elektriske støt.
Det anbefales å skifte ut D1S-lys-
pærene samtidig når en av dem er
defekte.
Kontakt PEUGEOT eller et kvalifi sert
verksted.
