PEUGEOT 5008 2014 Bruksanvisningar (in Swedish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Size: 43.69 MB
Page 251 of 404
11
Praktisk information
249
Bogsera den egna bilen
)
Tryck i nederkanten på locket på den
främre stötfångaren för att öppna.
)
Skruva fast bogseringsöglan till ändläget.
)
Montera bogserstången.
)
Tänd varningsblinkern på det fordon som
ska bogseras.
)
Tryck i nederkanten på locket på den bakre
stötfångaren för att öppna.
)
Skruva fast bogseringsöglan till ändläget.
)
Montera bogserstången.
)
Tänd varningsblinkern på det fordon som
ska bogseras
Bogsering av annat fordon
Sätt växelspaken i friläge (läge N
för
elstyrd eller automatisk växellåda).
Följer man inte dessa instruktioner
kan vissa komponenter skadas
(bromsning, kraftöver föring etc.) och
att bromsservosystemet inte längre är
aktivt när motorn startas på nytt.
Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är
högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i
bilen som bogseras och måste ha ett
giltigt körkort med sig.
Vid bogsering med bilen stående
på fyra hjul måste alltid en godkänd
dragstång användas. Linor och remmar
är förbjudna.
Vid bogsering med avstängd motor har
bilen inget bromsser vo eller styrser vo.
I följande fall måste du anlita en
professionell bärgare:
- om bilen har fått motorstopp på
motor väg eller motortrafikled,
- fyrhjulsdrivna fordon,
- om det är omöjligt att ställa
växellådan i neutralläge,
lossa rattlåset eller lossa
parkeringsbromsen,
- bogsering med bara två hjul på
marken,
- om du inte har en godkänd
dragstång etc.
Page 252 of 404
Praktisk information
250

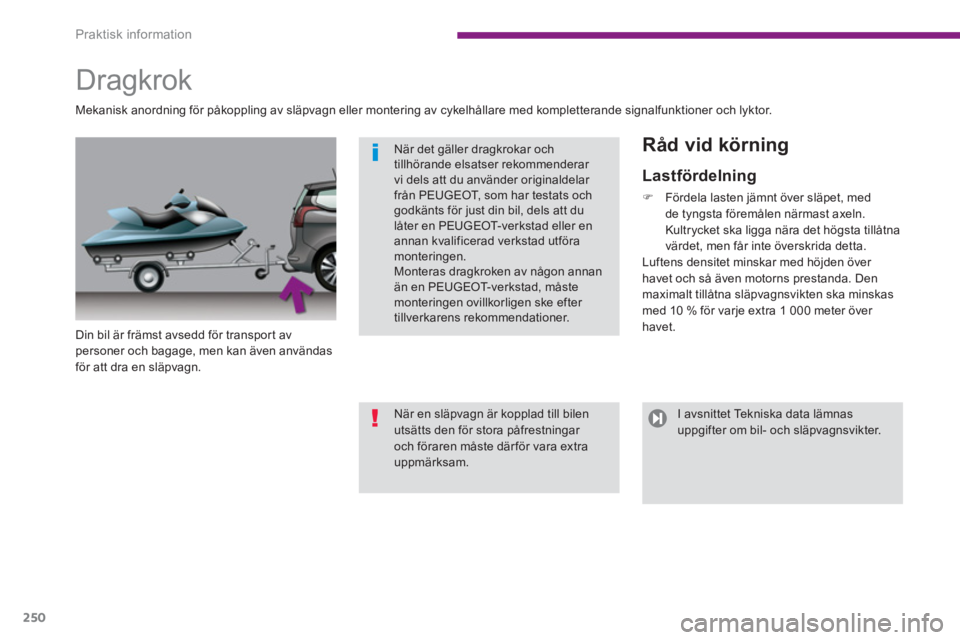

Dragkrok
Din bil är främst avsedd för transport av
personer och bagage, men kan även användas
för att dra en släpvagn.
Råd vid körning
Mekanisk anordning för påkoppling av släpvagn eller montering av cykelhållare med kompletterande signalfunktioner och lyktor.
Lastfördelning
)
Fördela lasten jämnt över släpet, med
de tyngsta föremålen närmast axeln.
Kultrycket ska ligga nära det högsta tillåtna
värdet, men får inte överskrida detta.
Luftens densitet minskar med höjden över
havet och så även motorns prestanda. Den
maximalt tillåtna släpvagnsvikten ska minskas
med 10 % för varje extra 1 000 meter över
havet.
När det gäller dragkrokar och
tillhörande elsatser rekommenderar
vi dels att du använder originaldelar
från PEUGEOT, som har testats och
godkänts för just din bil, dels att du
låter en PEUGEOT-verkstad eller en
annan kvalificerad verkstad utföra
monteringen.
Monteras dragkroken av någon annan
än en PEUGEOT-verkstad, måste
monteringen ovillkorligen ske efter
tillverkarens rekommendationer.
När en släpvagn är kopplad till bilen
utsätts den för stora påfrestningar
och föraren måste där för vara extra
uppmärksam.
I avsnittet Tekniska data lämnas
uppgifter om bil- och släpvagnsvikter.
Page 253 of 404
11
Praktisk information
251
Bromsar
Vid körning med släp förlängs bromssträckan.
För att begränsa upphettningen av bromsarna,
exempelvis vid körning nedför branta
bergsvägar, rekommenderar vi att du använder
motorbromsen.
Däck
)
Kontrollera att bilens och släpvagnens
däcktryck överensstämmer med de tryck
som rekommenderas av tillverkaren.
Belysning
)
Kontrollera de elektriska ljussignalerna på
släpvagnen.
)
Om en varningslampa och
STOP
-lampan tänds, ska du
stanna bilen och stänga av
motorn så fort som möjligt.
Sidovindar
)
Tänk på att bilen blir känsligare för
sidovindar.
Kylarvätskans temperatur
Vid körning med släp i backe höjs
kylvätsketemperaturen.
Fläkten styrs elektriskt och avkylningsförmågan
beror där för inte på motorns varvtal.
)
Minska motorns var vtal genom att sänka
hastigheten.
Högsta tillåtna släpvagnsvikt vid långvarig
körning i uppförsbacke beror på lutningsgrad
och utetemperatur.
Var alltid uppmärksam på
kylvätsketemperaturen.
Parkeringssensorerna bak kopplas bort
automatiskt när en originaldragkrok från
PEUGEOT används.
Page 254 of 404
Praktisk information
252
Montering av lasthållare
Vid montering av en tvärgående lasthållare skall
man använda de fyra snabbfästena:
)
lyft upp skyddsluckorna,
)
öppna fästlocken på lasthållarna med hjälp
av nyckeln,
)
sätt varje fäste på plats och lås fast dem
tur vis på taket,
)
försäkra dig om att lasthållaren sitter fast
ordentligt (genom att ruska den),
)
stäng fästlocken på lasthållarna med hjälp
av nyckeln.
Om din bil har prydnadslister på taket,
får du inte använda dem för att bära
laster.
Max. last på takräcke, för en lasthöjd som
inte överstiger 40 cm (utom cykelhållare):
65
kg.
Om höjden överstiger 40 cm bör bilens
hastighet anpassas till vägens profil, för
att inte skada lasthållarna och fästena
på taket.
Ta reda på lagstiftningen i landet och
iaktta bestämmelserna om transport av
föremål som är längre än bilen.
Page 255 of 404
11
Praktisk information
253
Demontering
)
Lossa den övre delen av skyddet genom
att börja i ändarna.
)
Grip tag i skyddet nertill i ändarna och
frigör det genom att dra det mot dig.

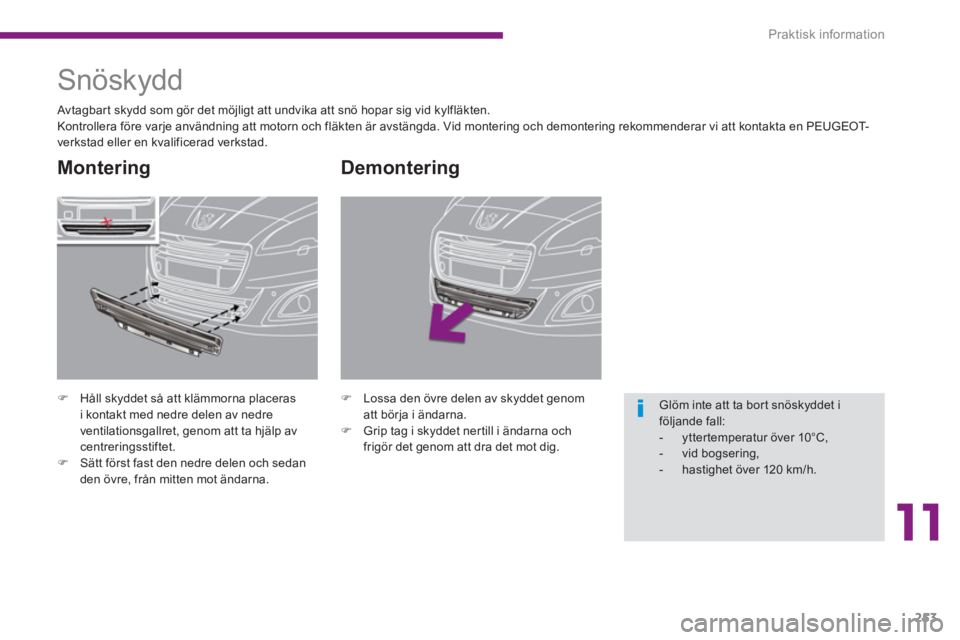

Snöskydd
)
Håll skyddet så att klämmorna placeras
i kontakt med nedre delen av nedre
ventilationsgallret, genom att ta hjälp av
centreringsstiftet.
)
Sätt först fast den nedre delen och sedan
den övre, från mitten mot ändarna.
Montering
Avtagbart skydd som gör det möjligt att undvika att snö hopar sig vid kylfläkten.
Kontrollera före varje användning att motorn och fläkten är avstängda. Vid montering och demontering rekommenderar vi att kontakta en PEUGEOT-
verkstad eller en kvalificerad verkstad.
Glöm inte att ta bort snöskyddet i
följande fall:
- yttertemperatur över 10°C,
- vid bogsering,
- hastighet över 120 km/h.
Page 256 of 404
Praktisk information
254
"Skydd"
Skyddsmattor * , för varingslåda i
bagageutrymmet, skyddsnät för bagage,
specialstänkskydd**, sätesöverdrag, tillbehör
för husdjur, skydd för bagageutrymmets tröskel
etc.
"Säkerhet"
Larmsystem mot inbrott, graverade rutor,
stöldskydd på hjul, bälteskuddar och
bilbarnstolar, dimljussats, förbandslåda,
alkotest, varningstriangel, reflexväst, system
för lokalisering av stulen bil, skyddsgaller för
hund, utrustning för vinterkörning (snökedjor,
snöstrumpor etc.).
Tillbehör
"Styling":
Aluminiumfälgar, dörrtrösklar, kromade
backspegelkåpor, kromade skal på
dörrhandtag, växelspaksknopp etc.
"Transportlösning"
Lasträcke, draganordning, cykelhållare på
draganordningen, cykelhållare på lasträcke,
skidhållare, styva och mjuka lastboxar etc.
Draganordning för släpvagn, som måste
monteras av en PEUGEOT-verkstad.
"Komfort"
Dörrspoilers, parkeringshjälp, sidogardiner,
klädhängare, kylbox etc. I PEUGEOT-butikerna finns ett brett sortiment av tillbehör och reservdelar.
Dessa har testats och godkänts både vad gäller tillförlitlighet och säkerhet.
De är anpassade till ditt fordon och omfattas av PEUGEOTS garanti.
*
För att undvika att mattan fastnar i
pedalerna:
- se till att skyddsmattan är rätt placerad
och stadigt fäst,
- placera aldrig flera skyddsmattor på
varandra.
**
Bilens konfiguration kräver att den är
utrustad med stänkskydd bak.
Page 257 of 404
11
Praktisk information
255

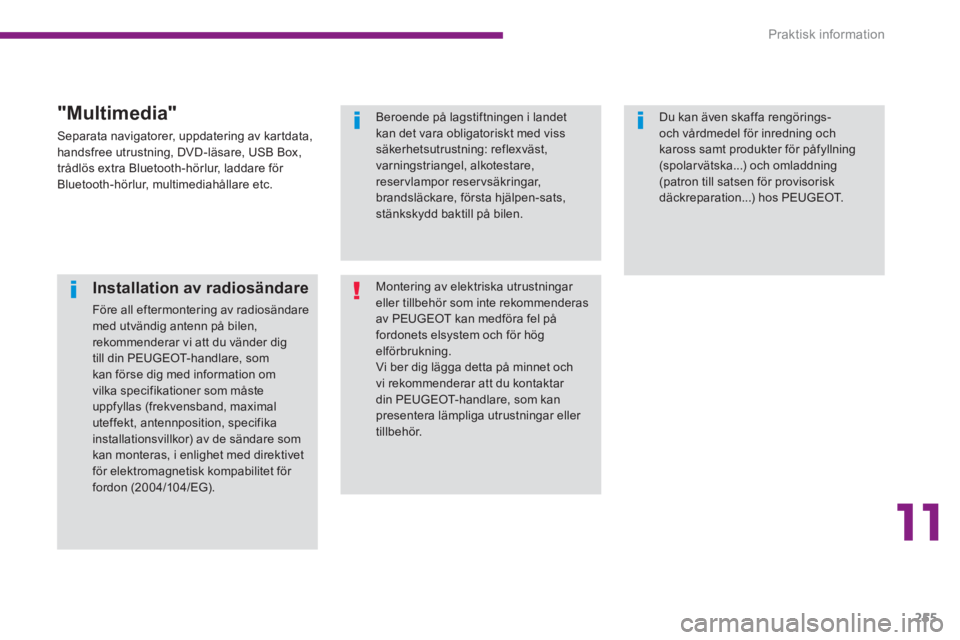

Installation av radiosändare
Före all eftermontering av radiosändare
med utvändig antenn på bilen,
rekommenderar vi att du vänder dig
till din PEUGEOT-handlare, som
kan förse dig med information om
vilka specifikationer som måste
uppfyllas (frekvensband, maximal
uteffekt, antennposition, specifika
installationsvillkor) av de sändare som
kan monteras, i enlighet med direktivet
för elektromagnetisk kompabilitet för
fordon (2004/104/EG).
Montering av elektriska utrustningar
eller tillbehör som inte rekommenderas
av PEUGEOT kan medföra fel på
fordonets elsystem och för hög
elförbrukning.
Vi ber dig lägga detta på minnet och
vi rekommenderar att du kontaktar
din PEUGEOT-handlare, som kan
presentera lämpliga utrustningar eller
tillbehör.
Beroende på lagstiftningen i landet
kan det vara obligatoriskt med viss
säkerhetsutrustning: reflexväst,
varningstriangel, alkotestare,
reservlampor reservsäkringar,
brandsläckare, första hjälpen-sats,
stänkskydd baktill på bilen.
Du kan även skaffa rengörings-
och vårdmedel för inredning och
kaross samt produkter för påfyllning
(spolarvätska...) och omladdning
(patron till satsen för provisorisk
däckreparation...) hos PEUGEOT.
"Multimedia"
Separata navigatorer, uppdatering av kartdata,
handsfree utrustning, DVD-läsare, USB Box,
trådlös extra Bluetooth-hörlur, laddare för
Bluetooth-hörlur, multimediahållare etc.
Page 258 of 404
Te k n i s k a d a t a
256
Motorer
1,6 liter VTi
120 hk
1,6 liter THP
150 /156 / 163 hk
Växellåda
Manuell
(5 växellägen)
Manuell
(6 växellägen)
Automatisk
(6 växellägen)
Cylindervolym (cm
3)
1 598
1 598
Cylinderdiameter x slaglängd (mm)
77 x 85,8
77 x 85,8
Max. effekt EG -norm (kW) *
88
110 / 115 / 120
Max. varvtal (v/min)
5 660
6 000 - 6 050 / 6 000 / 6 000
Max. vridmoment EG -norm (Nm)
160
240
Varvtal vid max. vridmoment (v/min)
4 250
1 400
Bränsle
Blyfritt
Blyfritt
Katalysator
Ja
Ja
Oljevolym motor, med byte av filterinsats (i liter)
4,25
4,25
Motorer och växellådor, bensinmotorer
*
Den maximala effekten motsvarar det godkända värdet vid provbänk, enligt villkor som fastställts av europeiska bestämmelserna (direktiv 1999/99/
EG).
Page 259 of 404
12
Te k n i s k a d a t a
257
De värden som ges för totalvikt, tågvikt och släpvagnsvikter gäller för en höjd på högst 1000 meter. Släpvagnsvikten ska minskas stegvis med 10 % för
varje extra 1000 meter.
Maxhastighet för dragfordon är 100 km/tim (80 km/tim enligt svensk lag).
Höga utetemperaturer kan medföra att bilens prestanda sänks, för att skydda motorn. Då utetemperaturen är högre än 37 °C skall släpvikten
begränsas.
Motorer
1,6 liter VTi
120 hk
1,6 liter THP
15 6
1,6 liter THP
150 / 156 / 163 hk
Växellåda
Manuell
(5 växellägen)
Manuell
(6 växellägen)
Automatisk
(6 växellägen)
Platser
5
7
5
7
5
7
- Tom vikt
1 405
1 430
1 460
1 490
1 510
1 540
- Vikt körklar *
1 480
1 505
1 535
1 565
1 585
1 615
- Nyttolast
595
760
590
735
565
710
- Max totalvikt (MTAC)
2 000
2 190
2 050
2 225
2 075
2 250
- Max tågvikt (MTR A)
i lutning 12%
3 300
3 290
3 400
3 425
2 875 / 3 525 /
2 875
3 050 / 3 550 /
3 050
- Bromsad släpvagnsvikt (inom ramen för
MTRA)
i lutning 10% eller 12%
1 300
1 100
1 350
1 200
800 / 1 450 /
800
800 / 1 300 /
800
- Bromsad släpvagnsvikt ** (med
lastfördelning inom ramen för MTR A)
1 500
1 400
1 550
1 500
800 / 1 650 /
800
800 / 1 600 /
800
- Obromsad släpvagnsvikt
74 0
750
750
- Max kultryck
70
70
*
Vikten i körklart skick motsvarar tomvikten + förare (75 kg).
**
Vikten på en bromsad släpvagn kan inom ramen för tågvikten ökas i den mån som den maximala totalvikten för dragfordonet samtidigt minskas.
Obser vera att dragfordon med liten last kan få sämre väghållning vid bogsering.
Vikter och släpvagnsvikter (i kg) bensinbilar
Page 260 of 404
Te k n i s k a d a t a
258
Motorer
1,6 liter Turbo e- HDi
115 h k
2 liter Turbo HDi
136 / 150 hk
2 liter Turbo HDi
163 hk
Växellåda
Manuell
(6 växellägen)
Elstyrd
(6 växellägen)
Manuell
(6 växellägen)
Automatisk
(6 växellägen)
Cylindervolym (cm
3)
1 560
1 997
Cylinderdiameter x slaglängd (mm)
75 x 88,3
85 x 88
Max. effekt: EG norm (kW) *
82 - 84
100 / 110
120
Max. varvtal (v/min)
3 600
4 000 / 3 750
3 750
Max. vridmoment: EG norm (Nm)
270
320 / 340
340
Varvtal vid max. vridmoment (v/min)
1 750
2 000
Bränsle
Diesel
Diesel
Katalysator
Ja
Ja
Partikelfilter
Ja
Ja
Oljevolym (i liter)
Motor (med byte av filterinsats)
3,75
-
Motorer och växellådor, dieselmotorer
*
Den maximala effekten motsvarar det godkända värdet vid provbänk, enligt de villkor som fastställts av europeiska bestämmelserna(direktiv 1999/99/
EG).
