6
Indelingen
119

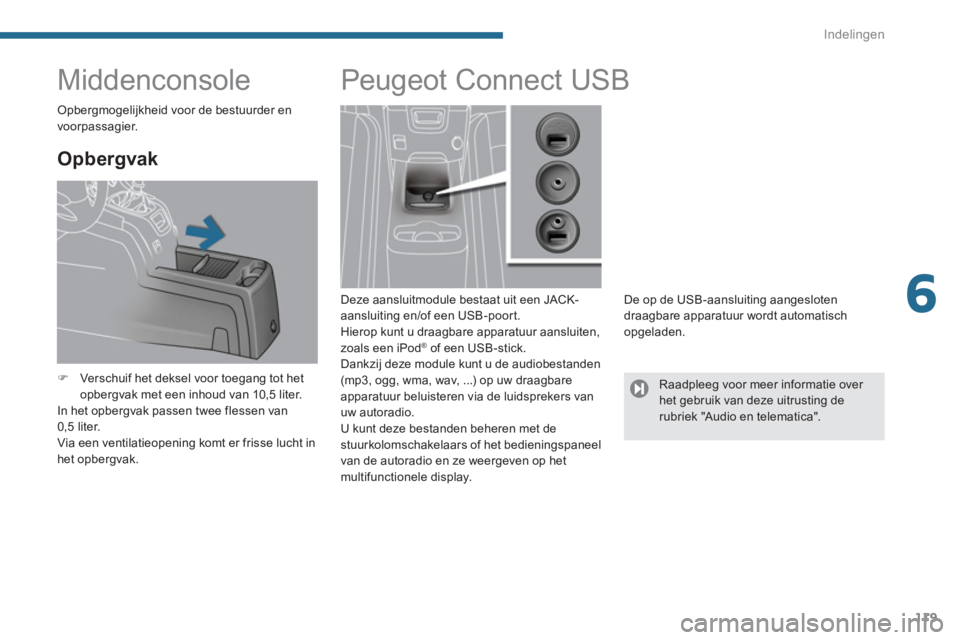

Middenconsole
Opbergvak
) Verschuif het deksel voor toegang tot het
opbergvak met een inhoud van 10,5 liter.
In het opbergvak passen twee flessen van
0,5 liter.
Via een ventilatieopening komt er frisse lucht in
het opbergvak.
Peugeot Connect USB
Deze aansluitmodule bestaat uit een JACK-
aansluiting en/of een USB-poort.
Hierop kunt u draagbare apparatuur aansluiten,
zoals een iPod
® of een USB-stick.
Dankzij deze module kunt u de audiobestanden
(mp3, ogg, wma, wav, ...) op uw draagbare
apparatuur beluisteren via de luidsprekers van
uw autoradio.
U kunt deze bestanden beheren met de
stuurkolomschakelaars of het bedieningspaneel
van de autoradio en ze weergeven op het
multifunctionele display.
De op de USB-aansluiting aangesloten
draagbare apparatuur wordt automatisch
opgeladen.
Raadpleeg voor meer informatie over
het gebruik van deze uitrusting de
rubriek "Audio en telematica".
Opbergmogelijkheid voor de bestuurder en
voorpassagier.
Page 122 of 404
Indelingen
120

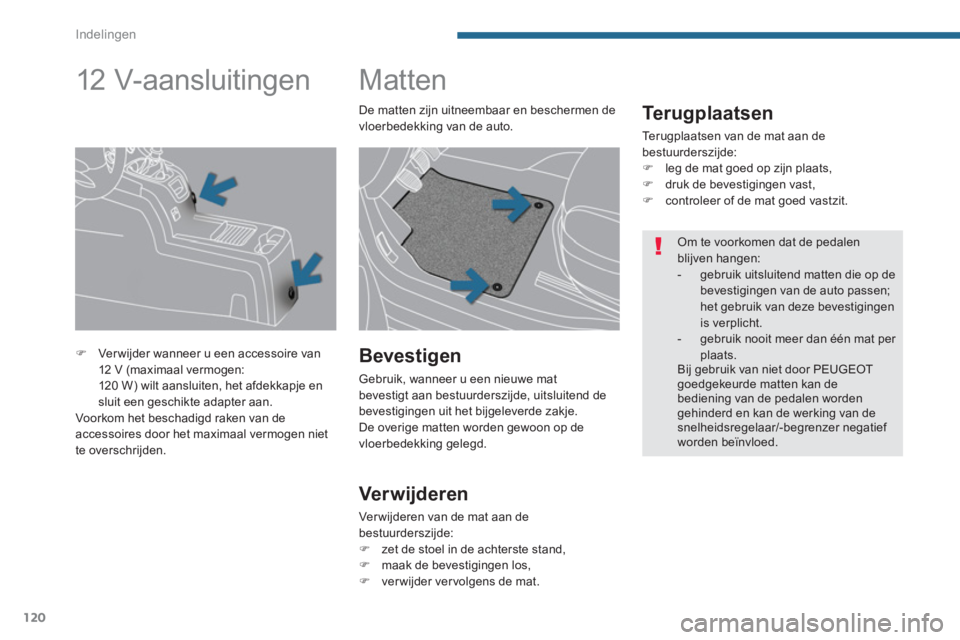

Matten
Te r u g p l a a t s e n
Terugplaatsen van de mat aan de
bestuurderszijde:
)
leg de mat goed op zijn plaats,
)
druk de bevestigingen vast,
)
controleer of de mat goed vastzit.
Bevestigen
Gebruik, wanneer u een nieuwe mat
bevestigt aan bestuurderszijde, uitsluitend de
bevestigingen uit het bijgeleverde zakje.
De overige matten worden gewoon op de
vloerbedekking gelegd.
Verwijderen
Ver wijderen van de mat aan de
bestuurderszijde:
)
zet de stoel in de achterste stand,
)
maak de bevestigingen los,
)
ver wijder ver volgens de mat.
12 V-aansluitingen
)
Ver wijder wanneer u een accessoire van
12 V (maximaal vermogen:
120 W) wilt aansluiten, het afdekkapje en
sluit een geschikte adapter aan.
Voorkom het beschadigd raken van de
accessoires door het maximaal vermogen niet
te overschrijden. De matten zijn uitneembaar en beschermen de
vloerbedekking van de auto.
Om te voorkomen dat de pedalen
blijven hangen:
- gebruik uitsluitend matten die op de
bevestigingen van de auto passen;
het gebruik van deze bevestigingen
is verplicht.
- gebruik nooit meer dan één mat per
plaats.
Bij gebruik van niet door PEUGEOT
goedgekeurde matten kan de
bediening van de pedalen worden
gehinderd en kan de werking van de
snelheidsregelaar/-begrenzer negatief
worden beïnvloed.
Page 123 of 404
6
Indelingen
121
Opbergmogelijkheden
in de voetenruimte
achter
Afhankelijk van de uitvoering is de auto
voorzien van opbergvakken in de voetenruimte
voor de buitenste achterstoelen. De
opbergvakken zijn bereikbaar via vastgeklikte
luiken met een handgreep A
.

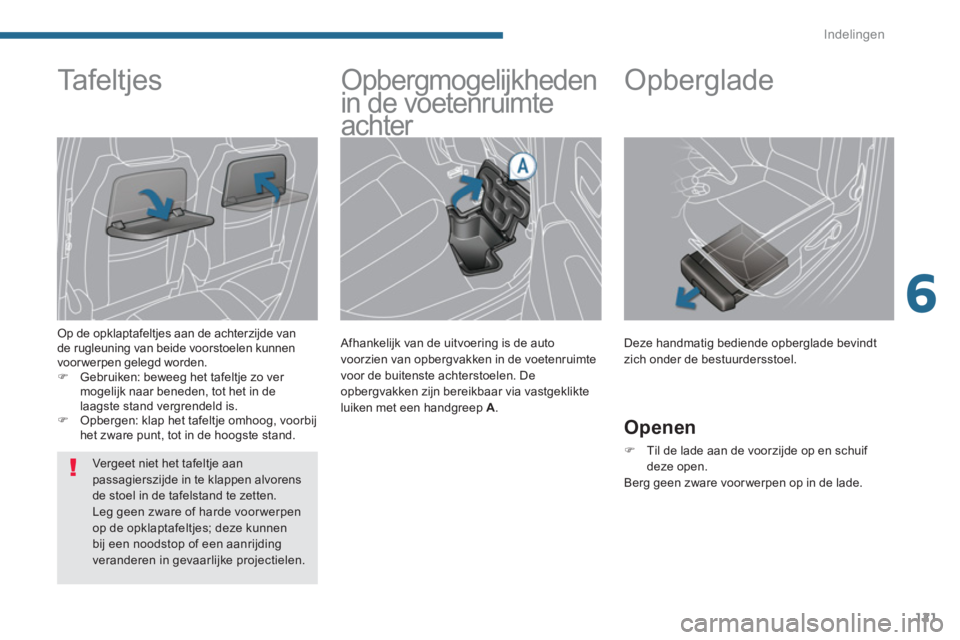

Ta f e l t j e s
Op de opklaptafeltjes aan de achterzijde van
de rugleuning van beide voorstoelen kunnen
voorwerpen gelegd worden.
) Gebruiken: beweeg het tafeltje zo ver
mogelijk naar beneden, tot het in de
laagste stand vergrendeld is.
) Opbergen: klap het tafeltje omhoog, voorbij
het zware punt, tot in de hoogste stand.
Opberglade
Deze handmatig bediende opberglade bevindt
zich onder de bestuurdersstoel.
Openen
) Til de lade aan de voorzijde op en schuif
deze open.
Berg geen zware voor werpen op in de lade. Vergeet niet het tafeltje aan
passagierszijde in te klappen alvorens
de stoel in de tafelstand te zetten.
Leg geen zware of harde voor werpen
op de opklaptafeltjes; deze kunnen
bij een noodstop of een aanrijding
veranderen in gevaarlijke projectielen.
Page 124 of 404
Indelingen
122

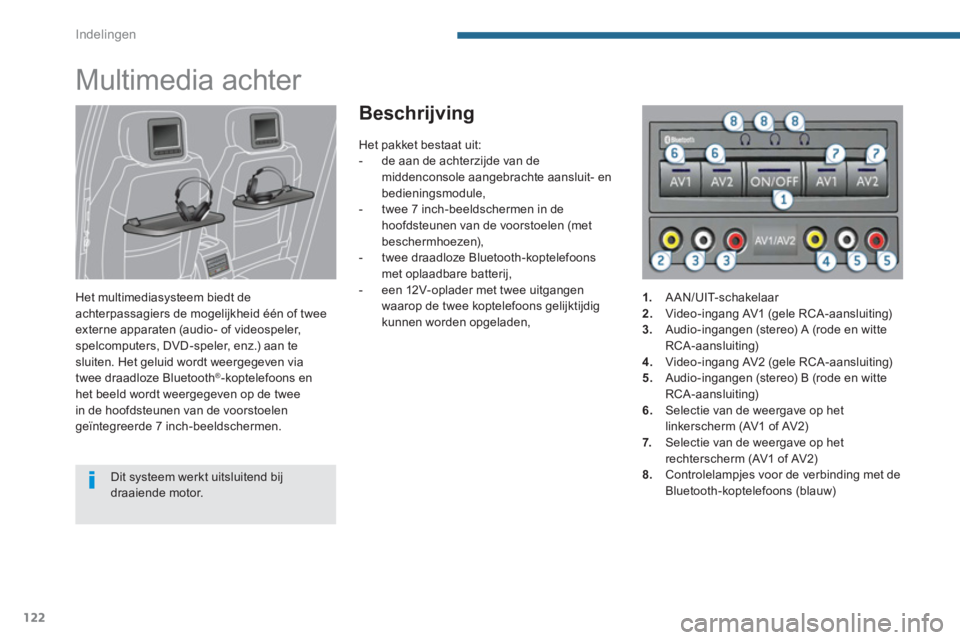

Multimedia achter
Het multimediasysteem biedt de
achterpassagiers de mogelijkheid één of twee
externe apparaten (audio- of videospeler,
spelcomputers, DVD-speler, enz.) aan te
sluiten. Het geluid wordt weergegeven via
twee draadloze Bluetooth
®-koptelefoons en
het beeld wordt weergegeven op de twee
in de hoofdsteunen van de voorstoelen
geïntegreerde 7 inch-beeldschermen.
Beschrijving
Dit systeem werkt uitsluitend bij
draaiende motor.
Het pakket bestaat uit:
- de aan de achterzijde van de
middenconsole aangebrachte aansluit- en
bedieningsmodule,
- twee 7 inch-beeldschermen in de
hoofdsteunen van de voorstoelen (met
beschermhoezen),
- twee draadloze Bluetooth-koptelefoons
met oplaadbare batterij,
- een 12V-oplader met twee uitgangen
waarop de twee koptelefoons gelijktijdig
kunnen worden opgeladen,
1.
AAN/UIT-schakelaar
2.
Video-ingang AV1 (gele RCA-aansluiting)
3.
Audio-ingangen (stereo) A (rode en witte
RCA-aansluiting)
4.
Video-ingang AV2 (gele RCA-aansluiting)
5.
Audio-ingangen (stereo) B (rode en witte
RCA-aansluiting)
6.
Selectie van de weergave op het
linkerscherm (AV1 of AV2)
7.
Selectie van de weergave op het
rechterscherm (AV1 of AV2)
8.
Controlelampjes voor de verbinding met de
Bluetooth-koptelefoons (blauw)
Page 125 of 404
6
Indelingen
123

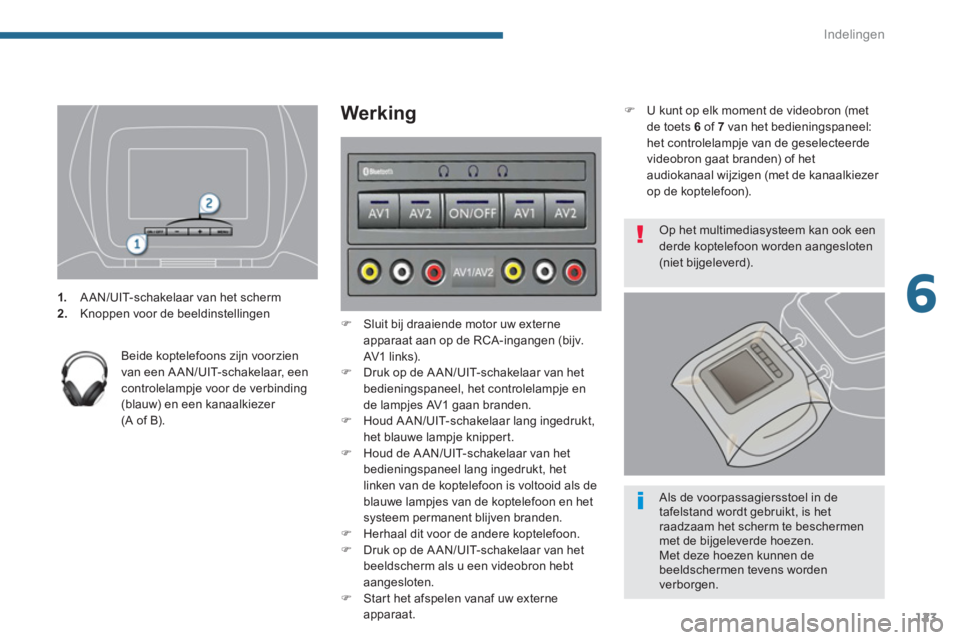

1.
A AN/UIT-schakelaar van het scherm
2.
Knoppen voor de beeldinstellingen
Beide koptelefoons zijn voorzien
van een A AN/UIT-schakelaar, een
controlelampje voor de verbinding
(blauw) en een kanaalkiezer
(A of B).
Werking
)
Sluit bij draaiende motor uw externe
apparaat aan op de RCA-ingangen (bijv.
AV1 links).
)
Druk op de A AN/UIT-schakelaar van het
bedieningspaneel, het controlelampje en
de lampjes AV1 gaan branden.
)
Houd A AN/UIT-schakelaar lang ingedrukt,
het blauwe lampje knippert.
)
Houd de A AN/UIT-schakelaar van het
bedieningspaneel lang ingedrukt, het
linken van de koptelefoon is voltooid als de
blauwe lampjes van de koptelefoon en het
systeem permanent blijven branden.
)
Herhaal dit voor de andere koptelefoon.
)
Druk op de A AN/UIT-schakelaar van het
beeldscherm als u een videobron hebt
aangesloten.
)
Start het afspelen vanaf uw externe
apparaat.
)
U kunt op elk moment de videobron (met
de toets 6
of 7
van het bedieningspaneel:
het controlelampje van de geselecteerde
videobron gaat branden) of het
audiokanaal wijzigen (met de kanaalkiezer
op de koptelefoon).
Op het multimediasysteem kan ook een
derde koptelefoon worden aangesloten
(niet bijgeleverd).
Als de voorpassagiersstoel in de
tafelstand wordt gebruikt, is het
raadzaam het scherm te beschermen
met de bijgeleverde hoezen.
Met deze hoezen kunnen de
beeldschermen tevens worden
verborgen.
Page 126 of 404
Indelingen
124

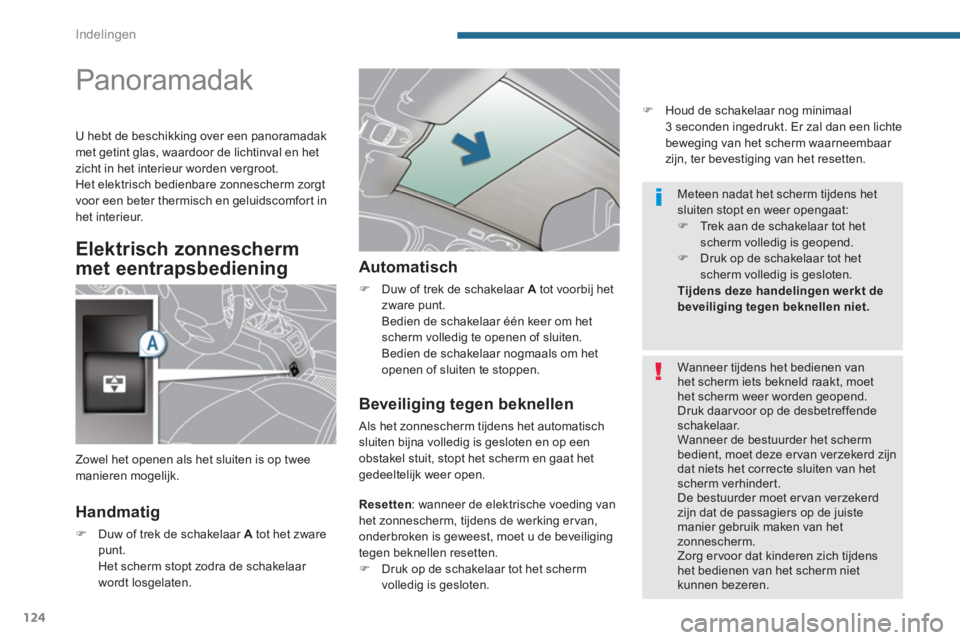

Panoramadak
Handmatig
)
Duw of trek de schakelaar A
tot het zware
punt.
Het scherm stopt zodra de schakelaar
wordt losgelaten.
Automatisch
)
Duw of trek de schakelaar A
tot voorbij het
zware punt.
Bedien de schakelaar één keer om het
scherm volledig te openen of sluiten.
Bedien de schakelaar nogmaals om het
openen of sluiten te stoppen.
Beveiliging tegen beknellen
Als het zonnescherm tijdens het automatisch
sluiten bijna volledig is gesloten en op een
obstakel stuit, stopt het scherm en gaat het
gedeeltelijk weer open. Zowel het openen als het sluiten is op twee
manieren mogelijk.
Wanneer tijdens het bedienen van
het scherm iets bekneld raakt, moet
het scherm weer worden geopend.
Druk daarvoor op de desbetreffende
schakelaar.
Wanneer de bestuurder het scherm
bedient, moet deze ervan verzekerd zijn
dat niets het correcte sluiten van het
scherm verhindert.
De bestuurder moet ervan verzekerd
zijn dat de passagiers op de juiste
manier gebruik maken van het
zonnescherm.
Zorg er voor dat kinderen zich tijdens
het bedienen van het scherm niet
kunnen bezeren.
Meteen nadat het scherm tijdens het
sluiten stopt en weer opengaat:
)
Trek aan de schakelaar tot het
scherm volledig is geopend.
)
Druk op de schakelaar tot het
scherm volledig is gesloten.
Tijdens deze handelingen werkt de
beveiliging tegen beknellen niet.
)
Houd de schakelaar nog minimaal
3 seconden ingedrukt. Er zal dan een lichte
beweging van het scherm waarneembaar
zijn, ter bevestiging van het resetten.
Resetten
: wanneer de elektrische voeding van
het zonnescherm, tijdens de werking ervan,
onderbroken is geweest, moet u de beveiliging
tegen beknellen resetten.
)
Druk op de schakelaar tot het scherm
volledig is gesloten. U hebt de beschikking over een panoramadak
met getint glas, waardoor de lichtinval en het
zicht in het interieur worden vergroot.
Het elektrisch bedienbare zonnescherm zorgt
voor een beter thermisch en geluidscomfort in
het interieur.
Elektrisch zonnescherm
met eentrapsbediening
Page 127 of 404
6
Indelingen
125

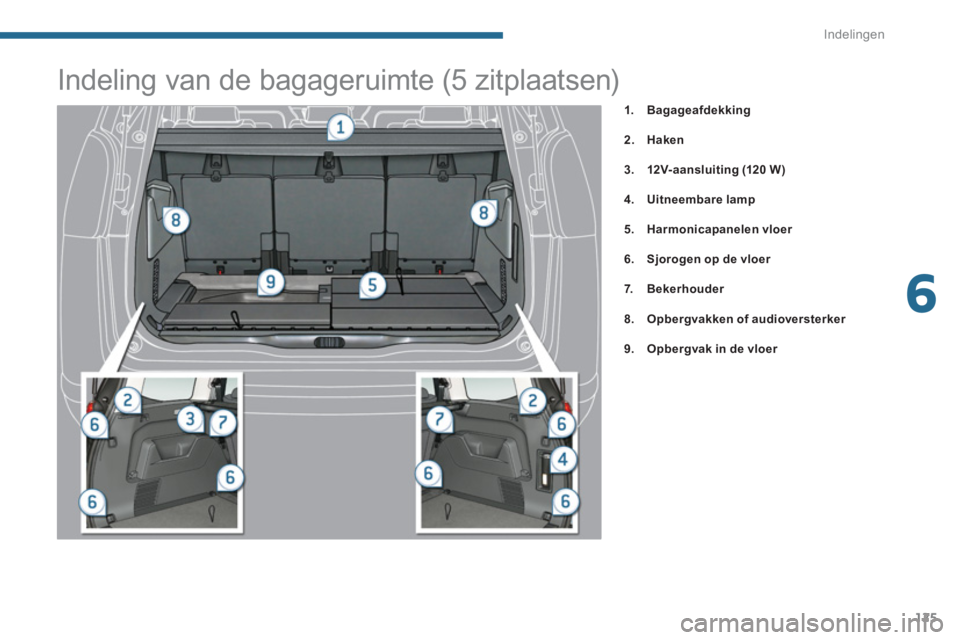

Indeling van de bagageruimte (5 zitplaatsen)
1.
Bagageafdekking
2.
Haken
3.
12V- aansluit ing
(120 W )
4.
Uitneembare lamp
5.
Harmonicapanelen vloer
6.
Sjorogen op de vloer
7.
Bekerhouder
8.
Opbergvakken of audioversterker
9.
Opbergvak in de vloer
Page 128 of 404
Indelingen
126
1.
Bagageafdekking
2.
Haken
3.
12V- aansluit ing
(120 W )
4.
Uitneembare lamp
5.
Harmonicapanelen vloer
6.
Sjorogen op de vloer
7.
Bekerhouder
8.
Armsteunen
9.
Opbergvakken of audioversterker
10.
Veiligheidsgordels zitplaatsen
3
e zitrij

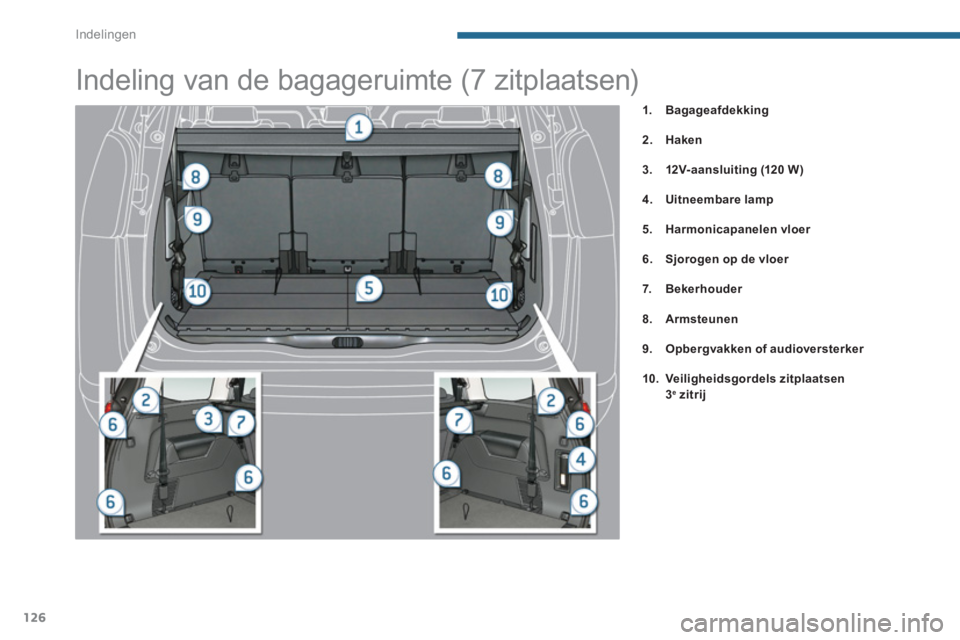

Indeling van de bagageruimte (7 zitplaatsen)
Page 129 of 404
6
Indelingen
127

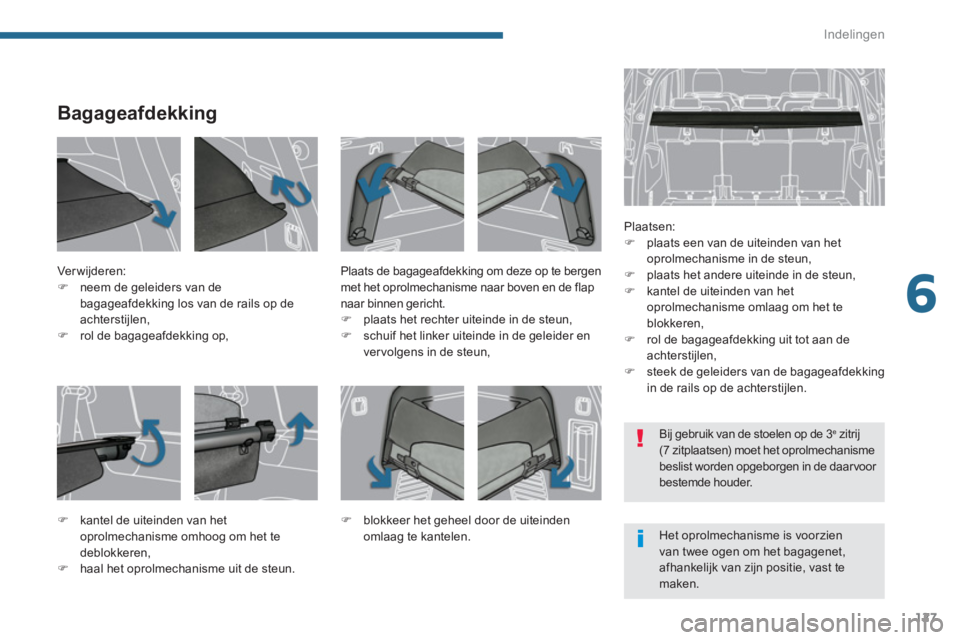

Bagageafdekking
Plaatsen:
) plaats een van de uiteinden van het
oprolmechanisme in de steun,
) plaats het andere uiteinde in de steun,
) kantel de uiteinden van het
oprolmechanisme omlaag om het te
blokkeren,
) rol de bagageafdekking uit tot aan de
achterstijlen,
) steek de geleiders van de bagageafdekking
in de rails op de achterstijlen.
Ver wijderen:
) neem de geleiders van de
bagageafdekking los van de rails op de
achterstijlen,
) rol de bagageafdekking op,
Plaats de bagageafdekking om deze op te bergen
met het oprolmechanisme naar boven en de flap
naar binnen gericht.
) plaats het rechter uiteinde in de steun,
) schuif het linker uiteinde in de geleider en
ver volgens in de steun,
) kantel de uiteinden van het
oprolmechanisme omhoog om het te
deblokkeren,
) haal het oprolmechanisme uit de steun.
) blokkeer het geheel door de uiteinden
omlaag te kantelen.
Het oprolmechanisme is voorzien
van twee ogen om het bagagenet,
afhankelijk van zijn positie, vast te
maken. Bij gebruik van de stoelen op de 3
e zitrij
(7 zitplaatsen) moet het oprolmechanisme
beslist worden opgeborgen in de daar voor
bestemde houder.
Page 130 of 404
Indelingen
128

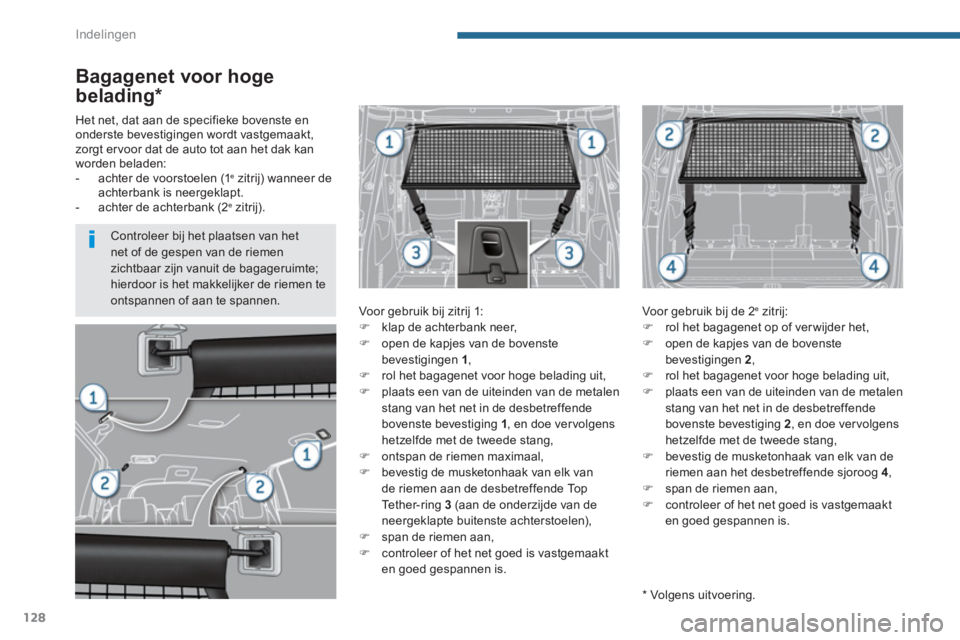

Bagagenet voor hoge
belading *
Voor gebruik bij zitrij 1:
)
klap de achterbank neer,
)
open de kapjes van de bovenste
bevestigingen 1
,
)
rol het bagagenet voor hoge belading uit,
)
plaats een van de uiteinden van de metalen
stang van het net in de desbetreffende
bovenste bevestiging 1
, en doe ver volgens
hetzelfde met de tweede stang,
)
ontspan de riemen maximaal,
)
bevestig de musketonhaak van elk van
de riemen aan de desbetreffende Top
Tether-ring 3
(aan de onderzijde van de
neergeklapte buitenste achterstoelen),
)
span de riemen aan,
)
controleer of het net goed is vastgemaakt
en goed gespannen is.
Voor gebruik bij de 2e zitrij:
)
rol het bagagenet op of ver wijder het,
)
open de kapjes van de bovenste
bevestigingen 2
,
)
rol het bagagenet voor hoge belading uit,
)
plaats een van de uiteinden van de metalen
stang van het net in de desbetreffende
bovenste bevestiging 2
, en doe ver volgens
hetzelfde met de tweede stang,
)
bevestig de musketonhaak van elk van de
riemen aan het desbetreffende sjoroog 4
,
)
span de riemen aan,
)
controleer of het net goed is vastgemaakt
en goed gespannen is.
Het net, dat aan de specifieke bovenste en
onderste bevestigingen wordt vastgemaakt,
zorgt er voor dat de auto tot aan het dak kan
worden beladen:
- achter de voorstoelen (1
e zitrij) wanneer de
achterbank is neergeklapt.
- achter de achterbank (2
e zitrij).
*
Volgens uitvoering.
Controleer bij het plaatsen van het
net of de gespen van de riemen
zichtbaar zijn vanuit de bagageruimte;
hierdoor is het makkelijker de riemen te
ontspannen of aan te spannen.
