PEUGEOT 5008 2014 Manual de utilização (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Size: 43.74 MB
Page 261 of 404
12
Características técnicas
259
Os valores de MTR A e de cargas rebocáveis indicados são válidos para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve limitar o peso rebocado.
*
O peso em ordem de marcha é igual à tara + condutor (75 kg).
**
O peso do reboque com travões pode ser, de acordo com o limite de MTR A, aumentado desde que se reduza a MTAC do veículo tractor; atenção, o
reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Pesos e cargas rebocáveis (em kg) Diesel
Motores
1,6 litros Turbo e- HDi
115 c v
Caixa de velocidades
Manual
(6 velocidades)
Pilotada
(6 velocidades)
Lugares
5
7
5
7
- Ta r a
1 430
1 430
1 520
- Peso em ordem de marcha *
1 505
1 505
1 595
- Carga útil
640
820
640
730
- Peso máximo tecnicamente admissível em
carga (MTAC)
2 070
2 250
2 070
2 250
- Peso total de circulação autorizado (MTR A)
em inclinação 12%
2 950
3 170
3 150
- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
880
700
1 100
900
- Reboque com travão ** (com relação de
carga dentro dos limites de MTR A)
1 080
900
1 300
1 100
- Reboque sem travão
750
700
750
750
- Peso recomendado no ponto de engate
70
70
Page 262 of 404
Características técnicas
260
Os valores de MTR A e de cargas rebocáveis indicados são válidos para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve limitar o peso rebocado.
* O peso em ordem de marcha é igual à tara + condutor (75 kg).
** O peso de reboque com travões pode ser aumentado, de acordo com o limite de MTR A, desde que se reduza a MTAC do veículo tractor; atenção,
o reboque com um veículo pouco carregado pode diminuir a respectiva aderência à estrada.
Pesos e cargas rebocáveis (em kg) Diesel
Motores Diesel
1,6 litros Turbo e- HDi
115 c v
2 litros Turbo
136 cv
Caixa de velocidades
Pilotada
(6 velocidades) Score
Manual
(6 velocidades)
Lugares
5
7
5
7
- Ta r a
1 430
1 520
1 540
- Peso em ordem de marcha *
1 505
1 595
1 615
- Carga útil
640
730
585
770
- Peso máximo tecnicamente admissível em
carga (MTAC)
2 070
2 250
2 125
2 310
- Peso total em circulação autorizado (MTR A)
em inclinação 12%
2 920
3 150 / 2 950
3 475
3 510
- Reboque com travão (no limite do MTR A)
em inclinação 10% ou 12%
850
900 / 700
1 350
1 200
- Reboque com travão ** (com relação de
carga no limite do MTR A)
1 050
1 100 / 900
1 550
1 500
- Reboque sem travão
750
750
750
- Peso recomendado no ponto de engate
70
70
Page 263 of 404
12
Características técnicas
261
Os valores de MTR A e de cargas rebocáveis indicados são válidos para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve limitar o peso rebocado.
*
O peso em ordem de marcha é igual à tara + condutor (75 kg).
**
O peso de reboque com travões pode ser aumentado, de acordo com o limite de MTR A, desde que se reduza a MTAC do veículo tractor; atenção,
o reboque com um veículo pouco carregado pode diminuir a respectiva aderência à estrada.
Pesos e cargas rebocáveis (em kg) Diesel
Motores Diesel
2 litros Turbo HDi
15 0 cv
2 litros Turbo HDi
163 cv
Caixa de velocidades
Manual
(6 velocidades)
Automática
(6 velocidades)
Lugares
5
7
5
7
- Ta r a
1 540
1 589
1 619
- Peso em ordem de marcha *
1 615
1 664
1 694
- Carga útil
585
770
536
711
- Peso máximo tecnicamente admissível em
carga (MTAC)
2 125
2 310
2 125
2 330
- Peso total de circulação autorizado (MTR A)
em declive 12%
3 475
3 510
3 525
3 530
- Reboque com travão (no limite do MTR A)
em declive 10% ou 12%
1 350
1 200
1 400
1 200
- Reboque com travão ** (com relação de
carga no limite do MTR A)
1 550
1 500
1 600
1 500
- Reboque sem travão
750
750
- Peso recomendado no ponto de engate
70
70
Page 264 of 404
Características técnicas
262
Motores
1,6 litros Turbo e- HDi
115 c v
2 litros Turbo HDi
15 0 cv
Caixa de velocidades
Manual
(6 velocidades)
Pilotada
(6 velocidades)
Manual
(6 velocidades)
Manual
(6 velocidades)
Tipo Variante Versão
9HZ
9HZ
9HR
RHE
- Ta r a
1 481
1 482
1 481
1 572
- Peso em ordem de marcha *
1 556
1 557
1 556
1 647
- Peso máximo tecnicamente admissível em
carga (MTAC) **
2 225
2 230
2 200
2 310
- Peso total de circulação autorizado (MTR A)
em inclinação 12% ***
3 120
3 170
3 475
- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12% ****
895
890
970
1 165
- Reboque com travão (com relação de
carga dentro dos limites de MTR A)
X
X
X
X
- Reboque sem travão
750
750
- Peso recomendado no ponto de engate
70
70
*
O peso em ordem de marcha é igual à tara + condutor (75 kg).
**
Ultrapassar o peso tecnicamente admissível no eixo traseiro provoca uma limitação da velocidade a 80 km/h tal como definido no ponto 2.7 da Directiva.
***
Ultrapassar o peso tecnicamente admissível quando o veículo é um tractor, provoca uma limitação da velocidade a 80 km/h tal como definido no
ponto 2.7 da Directiva.
****
Valor máximo do reboque com travões, de acordo com o limite do MTR A; atenção, o reboque com o veículo tractor pouco carregado pode
degradar a respectiva aderência à estrada.
Os valores de MTR A e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve limitar o peso rebocado.
Pesos e cargas rebocáveis (em kg) Diesel - VU (veículo utilitário)
Page 265 of 404
12
Características técnicas
263
Dimensões (em mm)
Page 266 of 404
Características técnicas
264

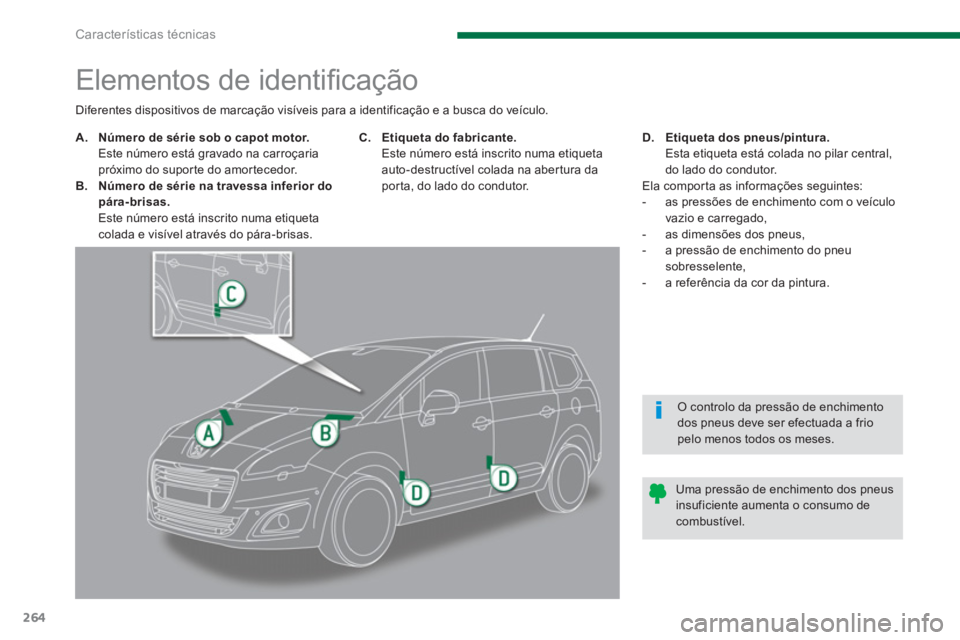

Elementos de identifi cação
A.
Número de série sob o capot motor.
Este número está gravado na carroçaria
próximo do supor te do amor tecedor.
B.
Número de série na travessa inferior do
pára-brisas.
Este número está inscrito numa etiqueta
colada e visível através do pára-brisas.
C.
Etiqueta do fabricante.
Este número está inscrito numa etiqueta
auto-destructível colada na abertura da
porta, do lado do condutor.
D.
Etiqueta dos pneus/pintura.
Esta etiqueta está colada no pilar central,
do lado do condutor.
Ela comporta as informações seguintes:
- as pressões de enchimento com o veículo
vazio e carregado,
- as dimensões dos pneus,
- a pressão de enchimento do pneu
sobresselente,
- a referência da cor da pintura.
Diferentes dispositivos de marcação visíveis para a identificação e a busca do veículo.
Uma pressão de enchimento dos pneus
insuficiente aumenta o consumo de
combustível.
O controlo da pressão de enchimento
dos pneus deve ser efectuada a frio
pelo menos todos os meses.
Page 267 of 404
265

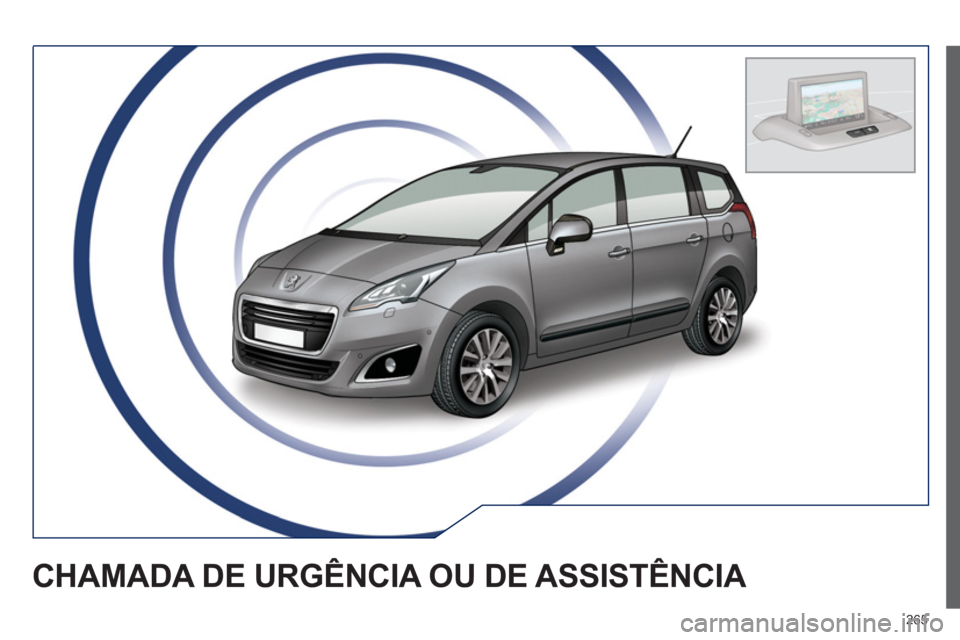

CHAMADA DE URGÊNCIA OU DE ASSISTÊNCIA
Page 268 of 404
266
CHAMADA DE EMERGÊNCIA OU DE ASSISTÊNCIA
Em caso de emergência, prima durante mais de
2 segundos esta tecla. O acendimento intermitente
do díodo verde e uma mensagem de voz confi rmam
a realização da chamada para o centro de chamadas
"Peugeot Connect SOS" * .
O díodo verde permanece aceso (sem piscar) quando a comunicação é
estabelecida apaga-se no fi nal da comunicação.
Quando a ignição é ligada, a luz avisadora
verde acende-se durante 3 segundos indicando
o funcionamento correcto do sistema.
Uma nova pressão imediata nesta tecla anula o pedido.
A anulação é confi rmada por uma mensagem de voz.
Prima durante mais de 2 segundos esta tecla para pedir
uma assistência em caso de imobilização do veículo.
Uma mensagem vocal confi rma que a chamada foi feita ** .
Uma nova pressão curta nesta tecla anula o pedido. O díodo verde
apaga-se. A anulação é confi rmada por uma chamada vocal.
Para anular uma chamada, responda ao centro de chamadas "Peugeot
Connect SOS" que se trata de um erro.
"Peugeot Connect SOS" localiza imediatamente o seu veículo, entra em
contacto consigo na sua língua ** e solicita - se for necessário - o envio
dos serviços de socorro públicos competentes ** . Nos países onde a
plataforma não está operacional ou quando o serviço de localização foi
expressamente recusado, a chamada é dirigida directamente aos serviços
de emergência (112) sem localização.
Em caso de colisão detectada pelo calculador do airbag e
independentemente dos eventuais accionamentos de airbag, é
automaticamente efectuada uma chamada de urgência.
*
Segundo as condições gerais de utilização do serviço disponível num
ponto de venda e sob reserva dos limites tecnológicos e técnicos.
A luz avisadora cor-de-laranja acende-se
de forma intermitente: o sistema apresenta
uma avaria.
A luz avisadora cor-de-laranja está acesa de forma
fi xa: é necessário substituir a pilha de emergência.
Em ambos os casos, consulte a rede PEUGEOT.
Se tiver adquirido o seu veículo fora da rede PEUGEOT, deverá verifi car
a confi guração destes serviços e poderá solicitar a modifi cação junto
da sua rede. Num país multilingue, a confi guração é possível no idioma
nacional ofi cial de sua preferência.
Por motivos técnicos, nomeadamente para uma melhor qualidade dos
serviços serviços PEUGEOT CONNECT de que benefi cia o cliente,
o construtor reserva-se o direito de efectuar a qualquer momento
actualizações do sistema telemático do veículo.
Peugeot Connect SOS
Peugeot Connect Assistance
Funcionamento do sistema
**
Segundo a cobertura geográfi ca do "Peugeot Connect SOS", "Peugeot
Connect Assistance" e o idioma nacional ofi cial escolhido pelo
proprietário do veículo.
A lista dos países cobertos e dos serviços PEUGEOT CONNECT estão
disponíveis nos pontos de venda ou no sítio web www.peugeot.pt.
Page 269 of 404
267
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
CHAMADA DE EMERGÊNCIA OU DE ASSISTÊNCIA
Com WIP Com 3D
Em caso de emergência, prima o botão SOS até ser
ouvido um sinal sonoro e a apresentação de um ecrã
Validar/Anular (se estiver introduzido um cartão SIM
válido).
É efectuada uma chamada para a plataforma
PEUGEOT Urgence que recebe as informações
de localização do veículo e pode transmitir um
alerta qualifi cado para os serviços de emergência
competentes.
Nos países onde a plataforma não estiver operacional
ou quando o serviço de localização tiver sido
expressamente recusado, a chamada será transmitida
para os serviços de emergência (112).
Atenção, as chamadas de emergência e os serviços apenas estão
activos se o telefone interno for utilizado com um cartão SIM válido.
Com um telefone Bluetooth e sem cartão SIM, estes serviços não
funcionam.
Prima esta tecla para aceder aos serviços PEUGEOT .
Chamada cliente
Seleccione "Chamada cliente" para
todos os pedidos de informações
sobre a marca PEUGEOT .
Seleccione "PEUGEOT Assistance" para
iniciar uma chamada de pedido de assistência.
PEUGEOT Assistance
Este serviço encontra-se submetido a condições e disponibilidade.
Consulte a rede PEUGEOT. Se tiver adquirido o seu veículo fora da
rede PEUGEOT, deverá verifi car a confi guração destes serviços e
poderá solicitar a modifi cação junto da sua rede.
Em caso de colisão detectada pelo calculador de airbag e
independentemente dos eventuais accionamentos dos airbags, uma
chamada de emergência é efectuada automaticamente.
A mensagem "Chamada de emergência em modo degradado"
associada à intermitência da luz avisadora laranja indica uma
avaria. Consultar a rede PEUGEOT.
Peugeot Connect SOS
Peugeot Connect Assistance
Page 270 of 404
268
