12

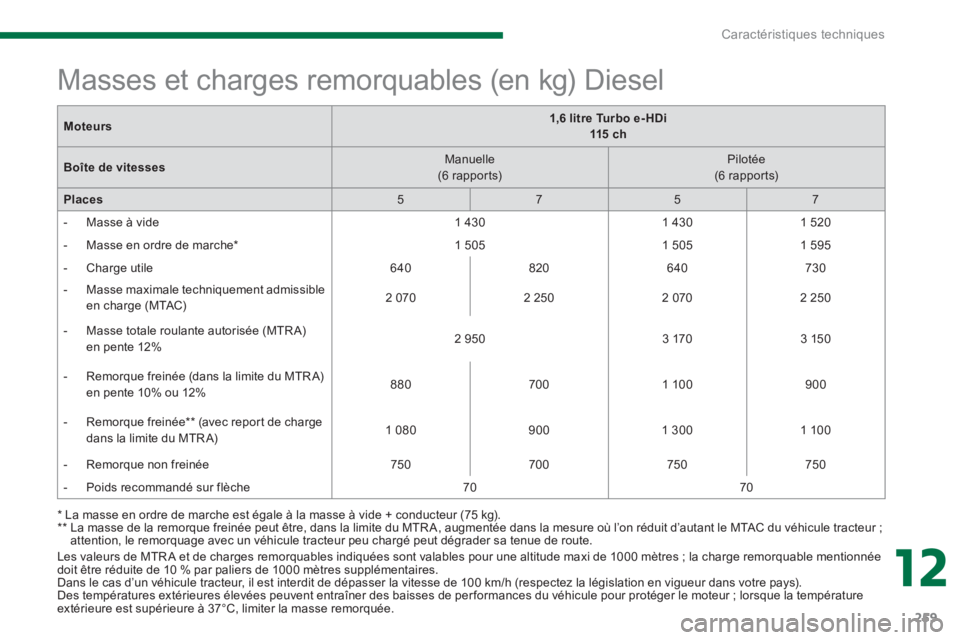

Caractéristiques techniques
259
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37°C, limiter la masse remorquée.
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
**
La masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ;
attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Masses et charges remorquables (en kg) Diesel
Moteurs
1,6 litre Turbo e- HDi
115 c h
Boîte de vitesses
Manuelle
(6 rappor ts)
Pilotée
(6 rappor ts)
Places
5
7
5
7
- Masse à vide
1 430
1 430
1 520
- Masse en ordre de marche *
1 505
1 505
1 595
- Charge utile
640
820
640
730
- Masse maximale techniquement admissible
en charge (MTAC)
2 070
2 250
2 070
2 250
- Masse totale roulante autorisée (MTR A)
en pente 12%
2 950
3 170
3 150
- Remorque freinée (dans la limite du MTR A)
en pente 10% ou 12%
880
700
1 100
900
- Remorque freinée ** (avec report de charge
dans la limite du MTR A)
1 080
900
1 300
1 100
- Remorque non freinée
750
700
750
750
- Poids recommandé sur flèche
70
70
Page 262 of 404

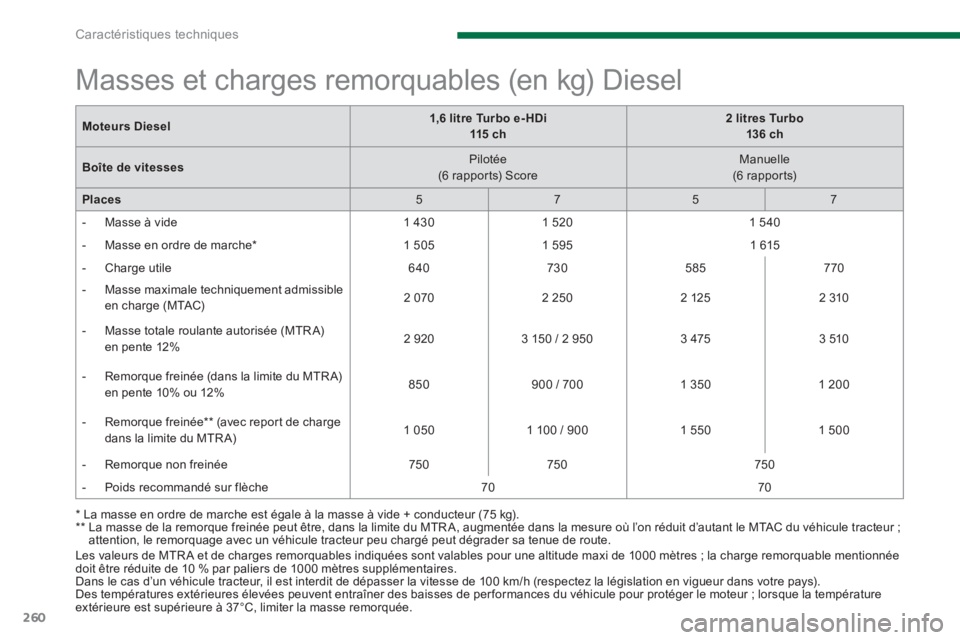

Caractéristiques techniques
260
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37°C, limiter la masse remorquée.
*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
**
La masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ;
attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Masses et charges remorquables (en kg) Diesel
Moteurs Diesel
1,6 litre Turbo e- HDi
115 c h
2 litres Turbo
136 ch
Boîte de vitesses
Pilotée
(6 rapports) Score
Manuelle
(6 rappor ts)
Places
5
7
5
7
- Masse à vide
1 430
1 520
1 540
- Masse en ordre de marche *
1 505
1 595
1 615
- Charge utile
640
730
585
770
- Masse maximale techniquement admissible
en charge (MTAC)
2 070
2 250
2 125
2 310
- Masse totale roulante autorisée (MTR A)
en pente 12%
2 920
3 150 / 2 950
3 475
3 510
- Remorque freinée (dans la limite du MTR A)
en pente 10% ou 12%
850
900 / 700
1 350
1 200
- Remorque freinée ** (avec report de charge
dans la limite du MTR A)
1 050
1 100 / 900
1 550
1 500
- Remorque non freinée
750
750
750
- Poids recommandé sur flèche
70
70
Page 263 of 404
12

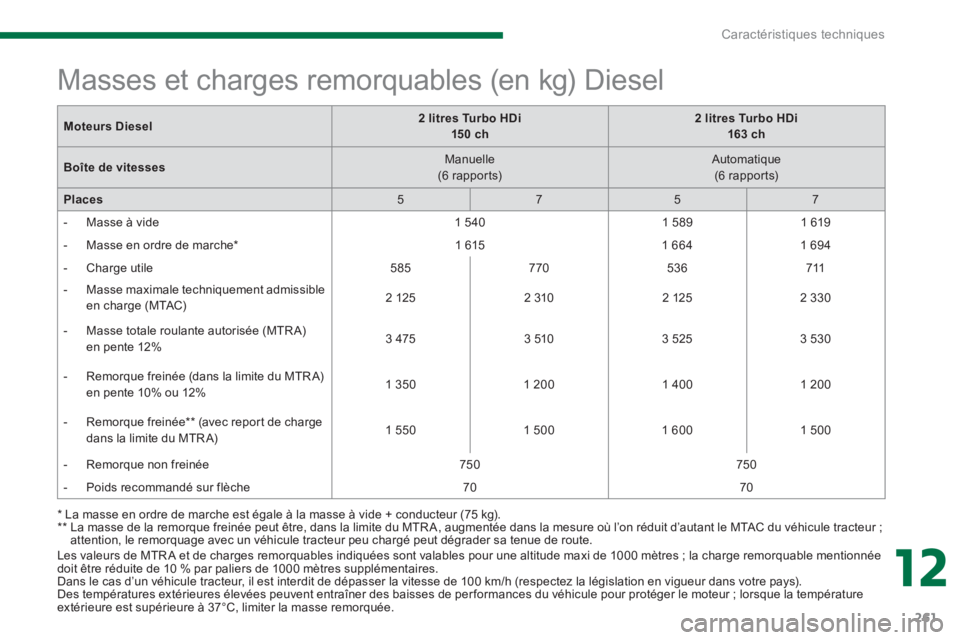

Caractéristiques techniques
261
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37°C, limiter la masse remorquée.
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
** La masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ;
attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Masses et charges remorquables (en kg) Diesel
Moteurs Diesel
2 litres Turbo HDi
15 0 ch
2 litres Turbo HDi
163 ch
Boîte de vitesses
Manuelle
(6 rappor ts)
Automatique
(6 rappor ts)
Places
5
7
5
7
- Masse à vide
1 540
1 589
1 619
- Masse en ordre de marche *
1 615
1 664
1 694
- Charge utile
585
770
536
711
- Masse maximale techniquement admissible
en charge (MTAC)
2 125
2 310
2 125
2 330
- Masse totale roulante autorisée (MTR A)
en pente 12%
3 475
3 510
3 525
3 530
- Remorque freinée (dans la limite du MTR A)
en pente 10% ou 12%
1 350
1 200
1 400
1 200
- Remorque freinée ** (avec report de charge
dans la limite du MTR A)
1 550
1 500
1 600
1 500
- Remorque non freinée
750
750
- Poids recommandé sur flèche
70
70
Page 264 of 404
Caractéristiques techniques
262

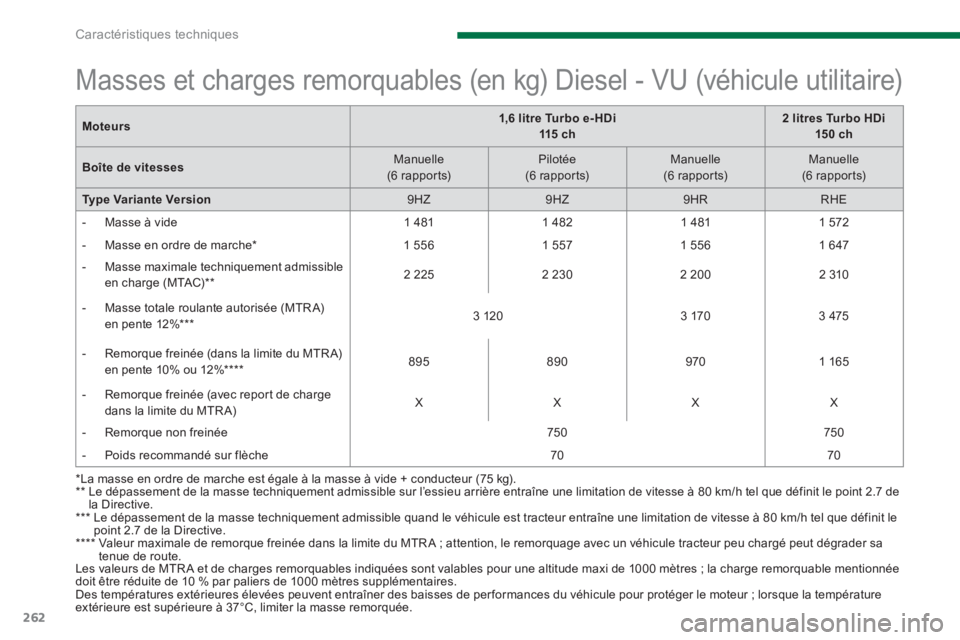

Moteurs
1,6 litre Turbo e- HDi
115 c h
2 litres Turbo HDi
15 0 ch
Boîte de vitesses
Manuelle
(6 rappor ts)
Pilotée
(6 rappor ts)
Manuelle
(6 rappor ts)
Manuelle
(6 rappor ts)
Type Variante Version
9HZ
9HZ
9HR
RHE
- Masse à vide
1 481
1 482
1 481
1 572
- Masse en ordre de marche *
1 556
1 557
1 556
1 647
- Masse maximale techniquement admissible
en charge (MTAC) **
2 225
2 230
2 200
2 310
- Masse totale roulante autorisée (MTR A)
en pente 12% ***
3 120
3 170
3 475
- Remorque freinée (dans la limite du MTR A)
en pente 10% ou 12% ****
895
890
970
1 165
- Remorque freinée (avec report de charge
dans la limite du MTR A)
X
X
X
X
- Remorque non freinée
750
750
- Poids recommandé sur flèche
70
70
*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
**
Le dépassement de la masse techniquement admissible sur l’essieu arrière entraîne une limitation de vitesse à 80 km/h tel que définit le point 2.7 de
la Directive.
***
Le dépassement de la masse techniquement admissible quand le véhicule est tracteur entraîne une limitation de vitesse à 80 km/h tel que définit le
point 2.7 de la Directive.
****
Valeur maximale de remorque freinée dans la limite du MTR A ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa
tenue de route.
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37°C, limiter la masse remorquée.
Masses et charges remorquables (en kg) Diesel - VU (véhicule utilitaire)
Page 265 of 404
12
Caractéristiques techniques
263

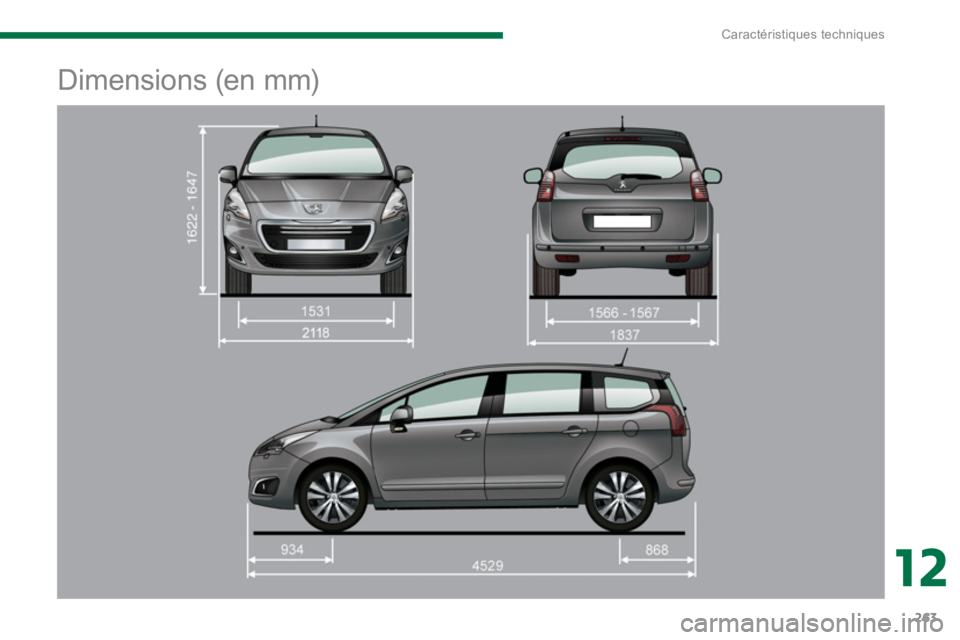

Dimensions (en mm)
Page 266 of 404
Caractéristiques techniques
264

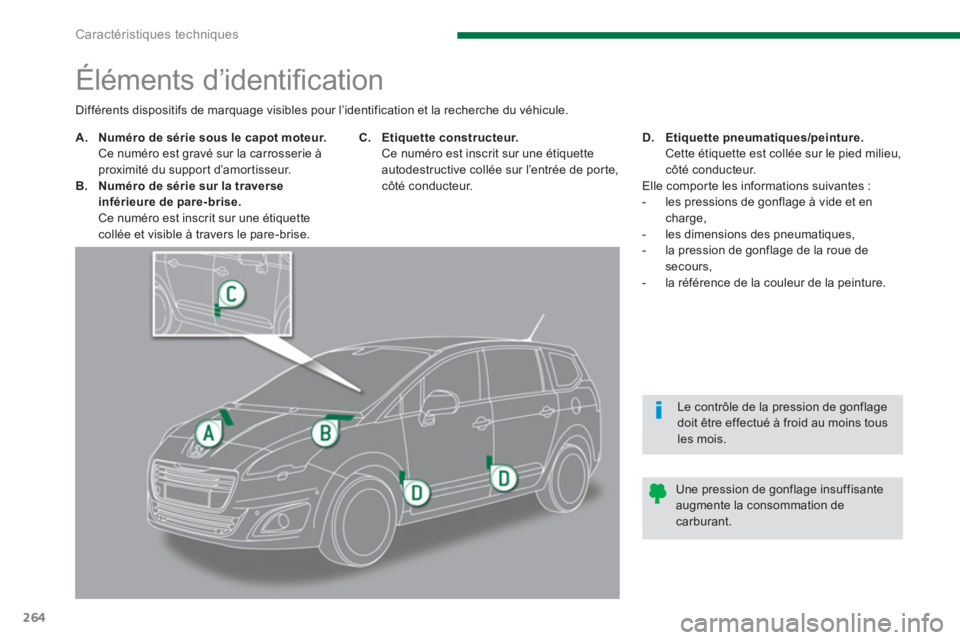

Éléments d’identifi cation
A.
Numéro de série sous le capot moteur.
Ce numéro est gravé sur la carrosserie à
proximité du suppor t d’amor tisseur.
B.
Numéro de série sur la traverse
inférieure de pare-brise.
Ce numéro est inscrit sur une étiquette
collée et visible à travers le pare-brise.
C.
Etiquette constructeur.
Ce numéro est inscrit sur une étiquette
autodestructive collée sur l’entrée de porte,
côté conducteur.
D.
Etiquette pneumatiques/peinture.
Cette étiquette est collée sur le pied milieu,
côté conducteur.
Elle comporte les informations suivantes :
- les pressions de gonflage à vide et en
charge,
- les dimensions des pneumatiques,
- la pression de gonflage de la roue de
secours,
- la référence de la couleur de la peinture.
Différents dispositifs de marquage visibles pour l’identification et la recherche du véhicule.
Une pression de gonflage insuffisante
augmente la consommation de
carburant.
Le contrôle de la pression de gonflage
doit être effectué à froid au moins tous
les mois.
Page 267 of 404
265

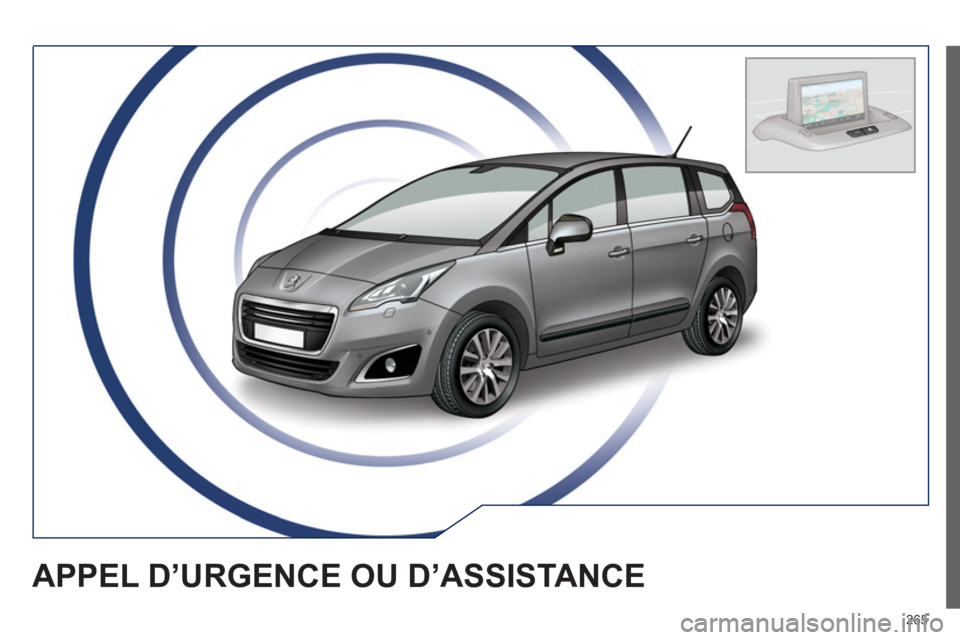

APPEL D’URGENCE OU D’ASSISTANCE
Page 268 of 404
266

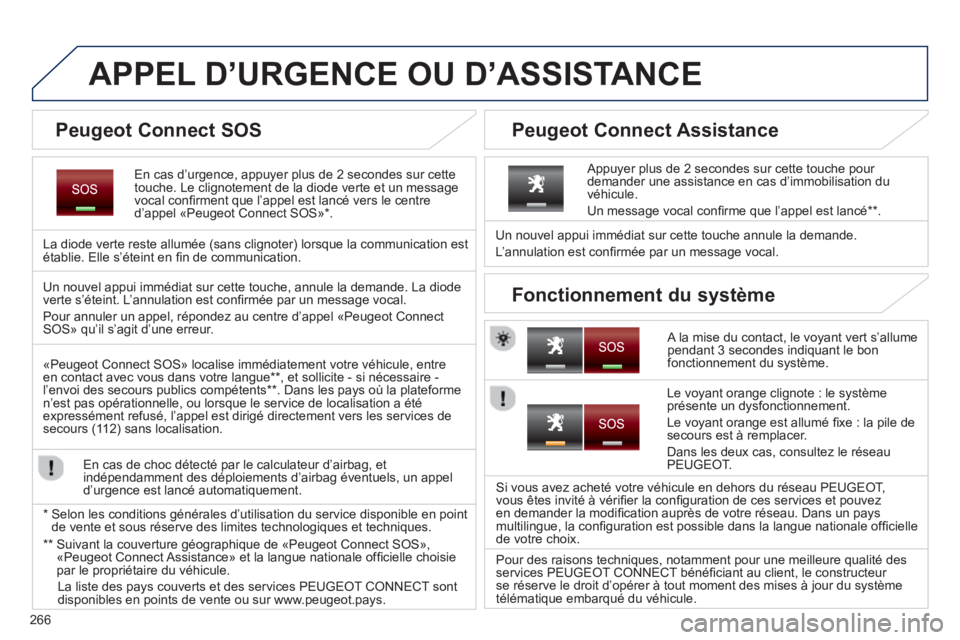

APPEL D’URGENCE OU D’ASSISTANCE
En cas d’urgence, appuyer plus de 2 secondes sur cette
touche. Le clignotement de la diode verte et un message
vocal confi rment que l’appel est lancé vers le centre
d’appel «Peugeot Connect SOS» * .
La diode verte reste allumée (sans clignoter) lorsque la communication est
établie. Elle s’éteint en fi n de communication.
A la mise du contact, le voyant vert s’allume
pendant 3 secondes indiquant le bon
fonctionnement du système.
Un nouvel appui immédiat sur cette touche annule la demande.
L’annulation est confi rmée par un message vocal.
Appuyer plus de 2 secondes sur cette touche pour
demander une assistance en cas d’immobilisation du
véhicule.
Un message vocal confi rme que l’appel est lancé ** .
Un nouvel appui immédiat sur cette touche, annule la demande. La diode
verte s’éteint. L’annulation est confi rmée par un message vocal.
Pour annuler un appel, répondez au centre d’appel «Peugeot Connect
SOS» qu’il s’agit d’une erreur.
«Peugeot Connect SOS» localise immédiatement votre véhicule, entre
en contact avec vous dans votre langue ** , et sollicite - si nécessaire -
l’envoi des secours publics compétents ** . Dans les pays où la plateforme
n’est pas opérationnelle, ou lorsque le service de localisation a été
expressément refusé, l’appel est dirigé directement vers les services de
secours (112) sans localisation.
En cas de choc détecté par le calculateur d’airbag, et
indépendamment des déploiements d’airbag éventuels, un appel
d’urgence est lancé automatiquement.
*
Selon les conditions générales d’utilisation du service disponible en point
de vente et sous réserve des limites technologiques et techniques.
Le voyant orange clignote : le système
présente un dysfonctionnement.
Le voyant orange est allumé fi xe : la pile de
secours est à remplacer.
Dans les deux cas, consultez le réseau
PEUGEOT.
Si vous avez acheté votre véhicule en dehors du réseau PEUGEOT,
vous êtes invité à vérifi er la confi guration de ces services et pouvez
en demander la modifi cation auprès de votre réseau. Dans un pays
multilingue, la confi guration est possible dans la langue nationale offi cielle
de votre choix.
Pour des raisons techniques, notamment pour une meilleure qualité des
services PEUGEOT CONNECT bénéfi ciant au client, le constructeur
se réserve le droit d’opérer à tout moment des mises à jour du système
télématique embarqué du véhicule.
Peugeot Connect SOS
Peugeot Connect Assistance
Fonctionnement du système
**
Suivant la couverture géographique de «Peugeot Connect SOS»,
«Peugeot Connect Assistance» et la langue nationale offi cielle choisie
par le propriétaire du véhicule.
La liste des pays couverts et des services PEUGEOT CONNECT sont
disponibles en points de vente ou sur www.peugeot.pays.
Page 269 of 404
267
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK

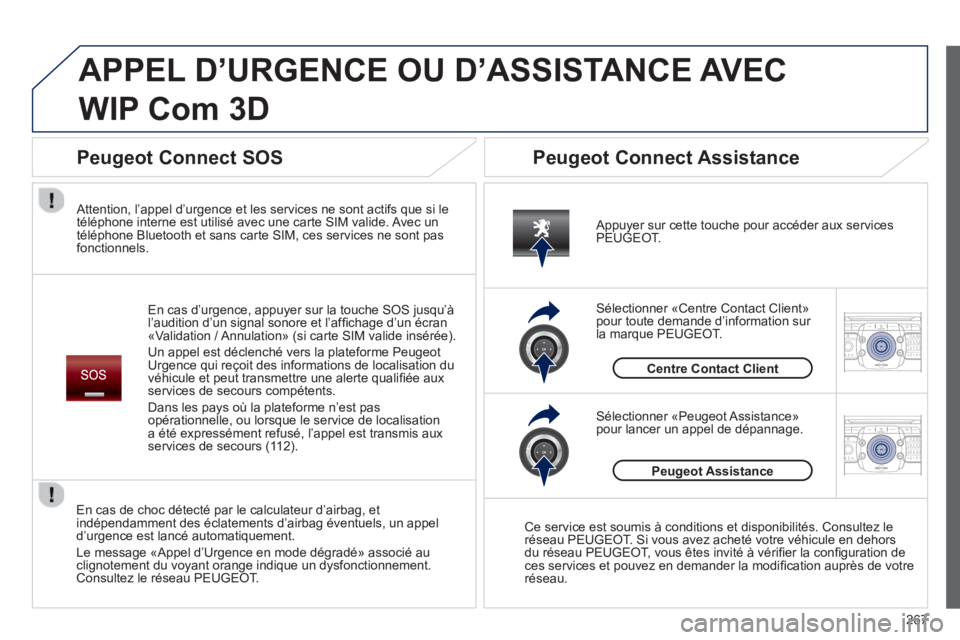

APPEL D’URGENCE OU D’ASSISTANCE AVEC
WIP Com 3D
En cas d’urgence, appuyer sur la touche SOS jusqu’à
l’audition d’un signal sonore et l’affi chage d’un écran
«Validation / Annulation» (si carte SIM valide insérée).
Un appel est déclenché vers la plateforme Peugeot
Urgence qui reçoit des informations de localisation du
véhicule et peut transmettre une alerte qualifi ée aux
services de secours compétents.
Dans les pays où la plateforme n’est pas
opérationnelle, ou lorsque le service de localisation
a été expressément refusé, l’appel est transmis aux
services de secours (112).
Attention, l’appel d’urgence et les services ne sont actifs que si le
téléphone interne est utilisé avec une carte SIM valide. Avec un
téléphone Bluetooth et sans carte SIM, ces services ne sont pas
fonctionnels.
Appuyer sur cette touche pour accéder aux services
PEUGEOT.
Centre Contact Client
Sélectionner «Centre Contact Client»
pour toute demande d’information sur
la marque PEUGEOT.
Sélectionner «Peugeot Assistance»
pour lancer un appel de dépannage.
Peugeot Assistance
Ce service est soumis à conditions et disponibilités. Consultez le
réseau PEUGEOT. Si vous avez acheté votre véhicule en dehors
du réseau PEUGEOT, vous êtes invité à vérifi er la confi guration de
ces services et pouvez en demander la modifi cation auprès de votre
réseau.
En cas de choc détecté par le calculateur d’airbag, et
indépendamment des éclatements d’airbag éventuels, un appel
d’urgence est lancé automatiquement.
Le message «Appel d’Urgence en mode dégradé» associé au
clignotement du voyant orange indique un dysfonctionnement.
Consultez le réseau PEUGEOT.
Peugeot Connect SOS
Peugeot Connect Assistance
Page 270 of 404
268
