PEUGEOT 5008 2014 Upute Za Rukovanje (in Croatian)

.Upoznavanje vozila
9

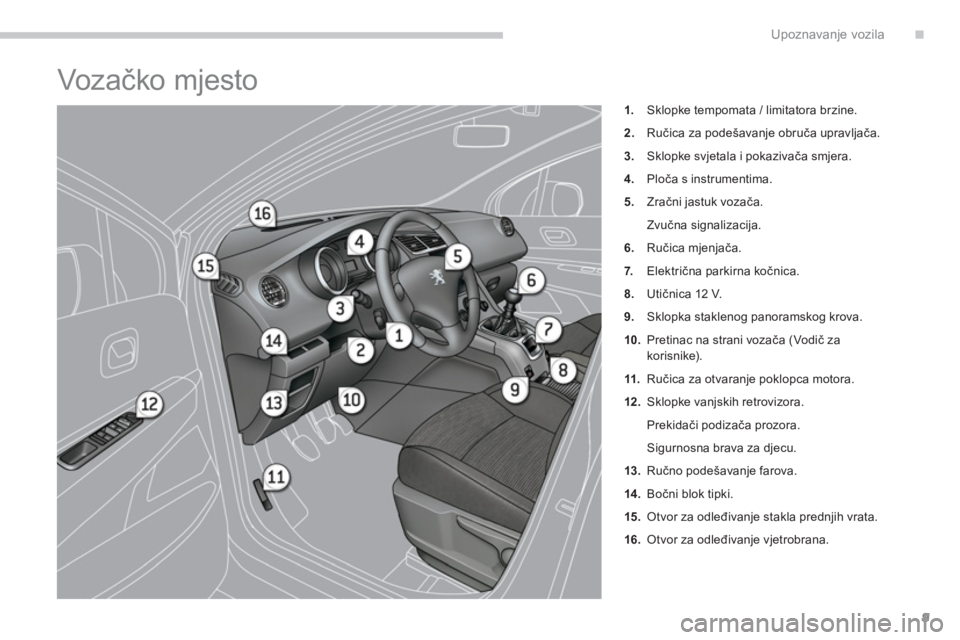

Voz ačko mjesto




1.
Sklopke tempomata / limitatora brzine.

2.
Ručica za podešavanje obruča upravljača.

3.
Sklopke svjetala i pokazivača smjera.

4.
Ploča s instrumentima.

5.
Zračni jastuk vozača.
Zvučna signalizacija.

6.
Ručica mjenjača.

7.
Električna parkirna kočnica.

8.
Utičnica 12 V.

9.
Sklopka staklenog panoramskog krova.

10.
Pretinac na strani vozača (Vodič za
korisnike).

11.
Ručica za otvaranje poklopca motora.

12 .
Sklopke vanjskih retrovizora.
Prekidači podizača prozora.
Sigurnosna brava za djecu.

13.
Ručno podešavanje farova.

14 .
Bočni blok tipki.

15.
Otvor za odleđivanje stakla prednjih vrata.

16.
Otvor za odleđivanje vjetrobrana.

Upoznavanje vozila
10

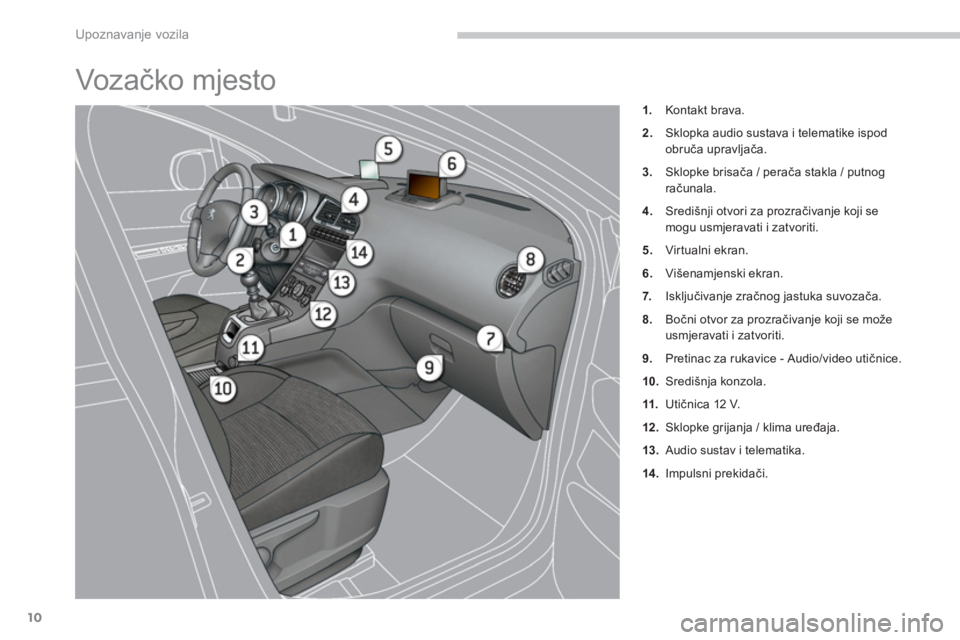

Voz ačko mjesto




1.
Kontakt brava.

2.
Sklopka audio sustava i telematike ispod
obruča upravljača.

3.
Sklopke brisača / perača stakla / putnog
računala.

4.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.

5.
Virtualni ekran.

6.
Višenamjenski ekran.

7.
Isključivanje zračnog jastuka suvozača.

8.
Bočni otvor za prozračivanje koji se može
usmjeravati i zatvoriti.

9.
Pretinac za rukavice - Audio/video utičnice.

10.
Središnja konzola.

11.
Utičnica 12 V.

12 .
Sklopke grijanja / klima uređaja.

13.
Audio sustav i telematika.

14 .
Impulsni prekidači.

.
66
67
Upoznavanje vozila
11

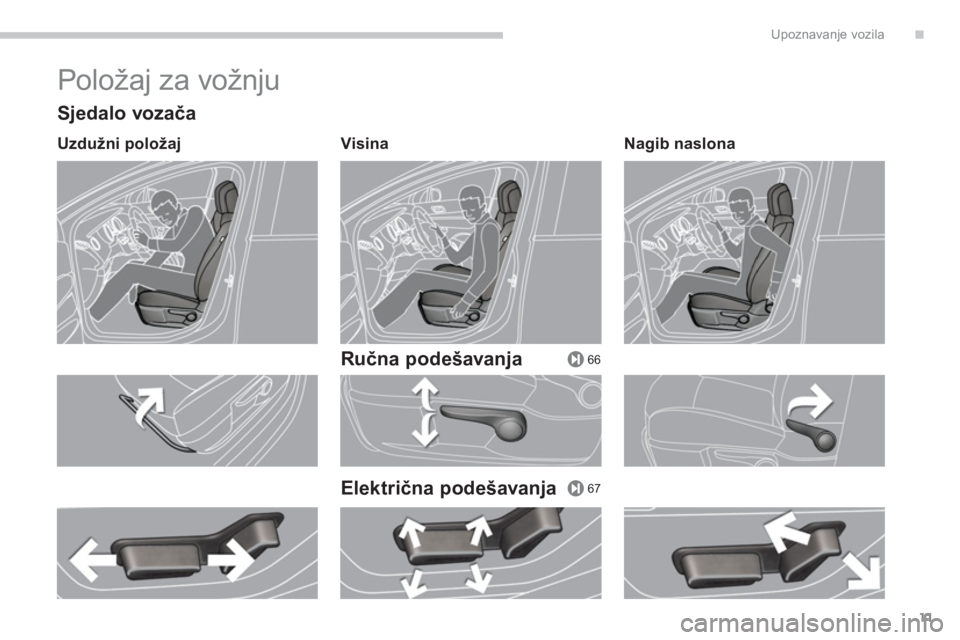

Položaj za vožnju


Sjedalo vozača


Uzdužni položaj
Visina



Ručna podešavanja

Električna podešavanja


Nagib naslona

68, 69
80
119, 122
Upoznavanje vozila
12

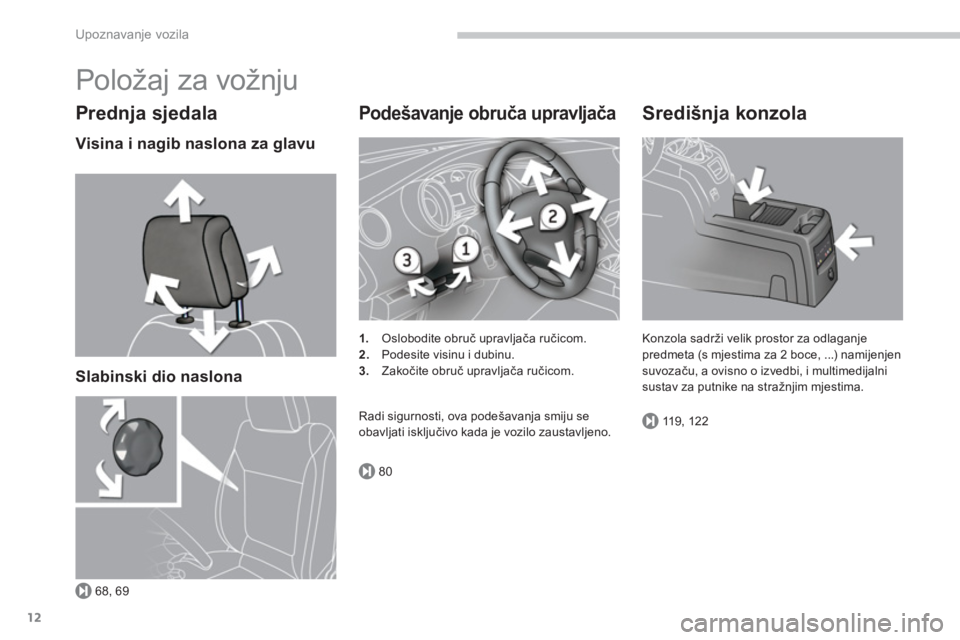

Položaj za vožnju


Prednja sjedala


Visina i nagib naslona za glavu

Slabinski dio naslona



Podešavanje obruča upravljača



1.
Oslobodite obruč upravljača ručicom.

2.
Podesite visinu i dubinu.

3.
Zakočite obruč upravljača ručicom.
Radi sigurnosti, ova podešavanja smiju se
obavljati isključivo kada je vozilo zaustavljeno.


Središnja konzola

Konzola sadrži velik prostor za odlaganje
predmeta (s mjestima za 2 boce, ...) namijenjen
suvozaču, a ovisno o izvedbi, i multimedijalni
sustav za putnike na stražnjim mjestima.

.
78
79
79158
Upoznavanje vozila
13
Položaj za vožnju

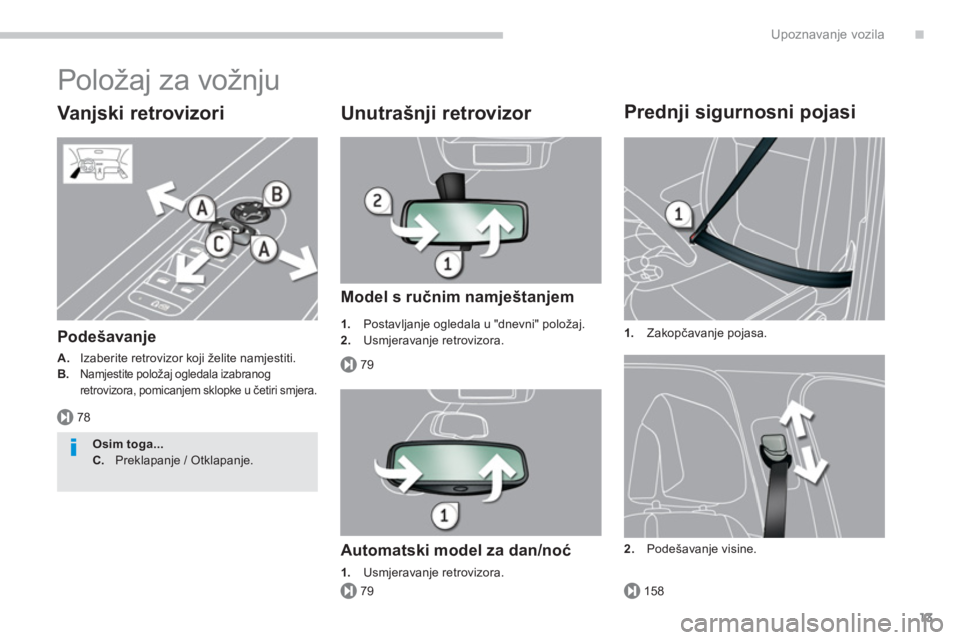

Vanjski retrovizori


Podešavanje


A.
Izaberite retrovizor koji želite namjestiti.

B.

Namjestite položaj ogledala izabranog
retrovizora, pomicanjem sklopke u četiri smjera.


Unutrašnji retrovizor


Model s ručnim namještanjem



1.
Postavljanje ogledala u "dnevni" položaj.

2.
Usmjeravanje retrovizora.


Automatski model za dan/noć



1.
Usmjeravanje retrovizora.




Prednji sigurnosni pojasi



1.
Zakopčavanje pojasa.

2.
Podešavanje visine.

Osim toga...


C.
Preklapanje /
Otklapanje.

101
102152
109
11 0
Upoznavanje vozila
14
Vidljivost


Svjetla


Prsten A

Ugašena svjetla.


Prsten B

Pozicijska svjetla.
Kratka / duga svjetla.
Stražnja svjetla za maglu.
ili
Stražnja i prednja svjetla za maglu.
Automatsko paljenje svjetala.


Pokazivači smjera

Sklopku svjetala gurnite prema gore ili dolje,
preko točke otpora; odgovarajući pokazivači
smjera bljeskaju do povratka sklopke u osnovni
položaj.

Funkcija "tri paljenja pokazivača
smjera"
Sklopku svjetala kratko gurnite prema gore ili
dolje, ne prelazeći točku otpora: odgovarajući
pokazivači smjera triput će se upaliti.
Ova funkcija može se uključiti neovisno o
brzini vozila, ali je pr venstveno predviđena za
promjenu traka na brzim prometnicama.



Brisači


Ručica A: brisač vjetrobrana

Uključivanje funkcije "AUTO"



)
Sklopku pomaknite prema dolje i otpustite je.



Isključivanje funkcije "AUTO"



)
Sklopku pomaknite prema gore i vratite je u
položaj "0"
.



Prsten B: brisač stražnjeg stakla

Isključen.
Isprekidano brisanje.
Pranje stakla.

.Upoznavanje vozila
15

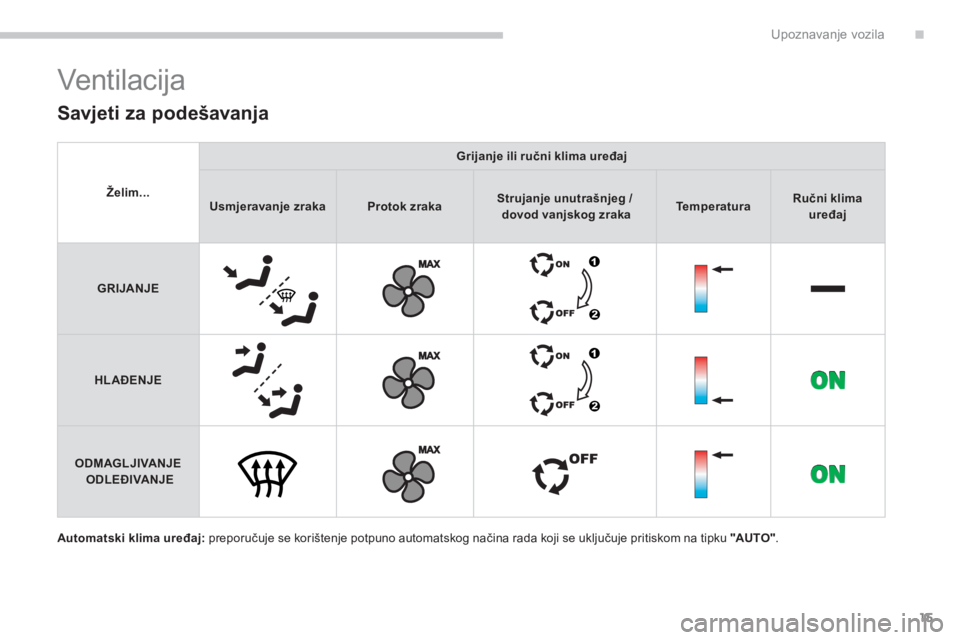

Automatski klima uređaj:
preporučuje se korištenje potpuno automatskog načina rada koji se uključuje pritiskom na tipku "AUTO "
.

Vent ilac ija


Savjeti za podešavanja



Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje zraka



Protok zraka



Strujanje unutrašnjeg /

dovod vanjskog zraka



Te m p e r a t u r a



Ručni klima
uređaj




GRIJANJE







HLAĐENJE






ODMAGLJIVANJE

ODLEĐIVANJE

27
30
198
156
87
201
195
173
152
175
92
Upoznavanje vozila
16

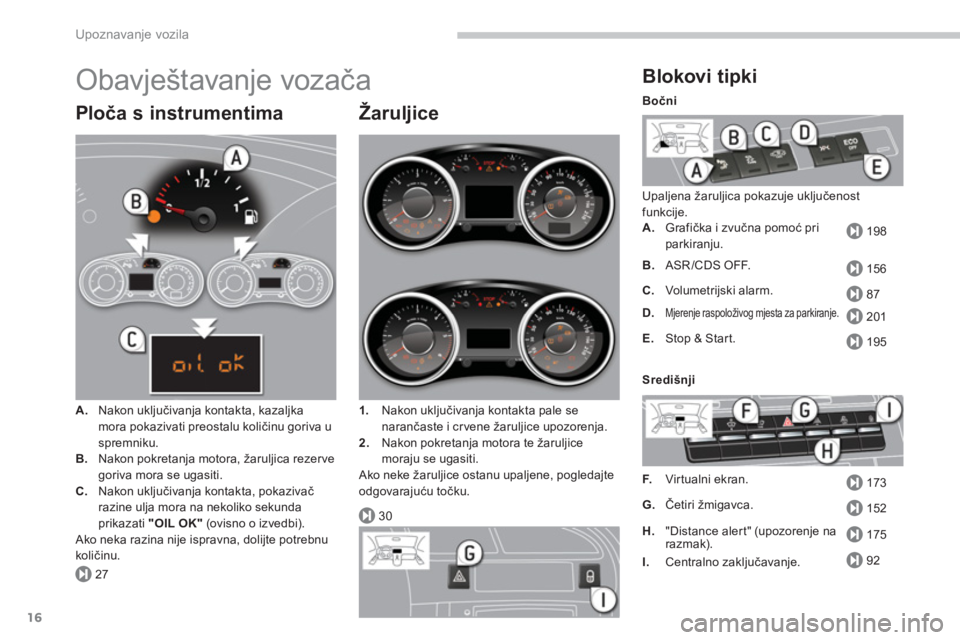

Obavještavanje vozača


Ploča s instrumentima



A.
Nakon uključivanja kontakta, kazaljka
mora pokazivati preostalu količinu goriva u
spremniku.

B.
Nakon pokretanja motora, žaruljica rezerve
goriva mora se ugasiti.

C.
Nakon uključivanja kontakta, pokazivač
razine ulja mora na nekoliko sekunda
prikazati "OIL OK"
(ovisno o izvedbi).
Ako neka razina nije ispravna, dolijte potrebnu
količinu.


Žaruljice



1.
Nakon uključivanja kontakta pale se
narančaste i cr vene žaruljice upozorenja.

2.
Nakon pokretanja motora te žaruljice
moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, pogledajte
odgovarajuću točku.


Blokovi tipki


Upaljena žaruljica pokazuje uključenost
funkcije.


A.
Grafička i zvučna pomoć pri
parkiranju.

B.
ASR /CDS OFF.

C.
Volumetrijski alarm.

D.
Mjerenje raspoloživog mjesta za parkiranje.


E.
Stop & Start.

F.
Virtualni ekran.

G.
Četiri žmigavca.

Bočni




Središnji



H.
"Distance alert" (upozorenje na
razmak).

I.
Centralno zaključavanje.

.
163
159
151
Upoznavanje vozila
17

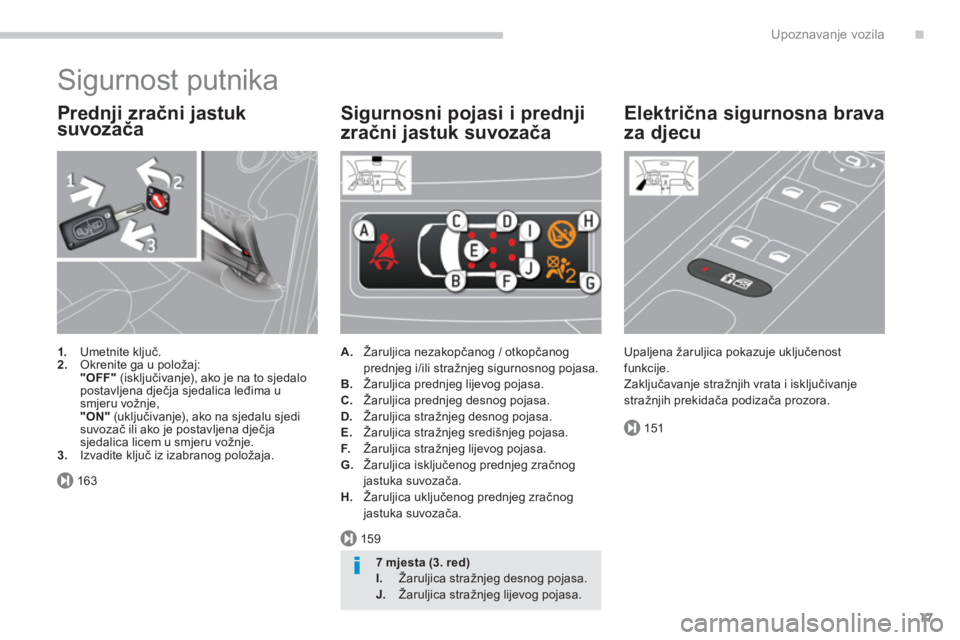

Sigurnost putnika


Prednji zračni jastuk
suvozača



1.
Umetnite ključ.

2.
Okrenite ga u položaj:
"OFF"
(isključivanje), ako je na to sjedalo
postavljena dječja sjedalica leđima u
smjeru vožnje,
"ON"
(uključivanje), ako na sjedalu sjedi
suvozač ili ako je postavljena dječja
sjedalica licem u smjeru vožnje.

3.
Izvadite ključ iz izabranog položaja.



Sigurnosni pojasi i prednji
zračni jastuk suvozača



A.
Žaruljica nezakopčanog / otkopčanog
prednjeg i/ili stražnjeg sigurnosnog pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa.

E.
Žaruljica stražnjeg središnjeg pojasa.

F.
Žaruljica stražnjeg lijevog pojasa.

G.
Žaruljica isključenog prednjeg zračnog
jastuka suvozača.

H.
Žaruljica uključenog prednjeg zračnog
jastuka suvozača.


Električna sigurnosna brava
za djecu
Upaljena žaruljica pokazuje uključenost
funkcije.
Zaključavanje stražnjih vrata i isključivanje
stražnjih prekidača podizača prozora.


7 mjesta (3. red)


I.
Žaruljica stražnjeg desnog pojasa.

J.
Žaruljica stražnjeg lijevog pojasa.

73
74
74
Upoznavanje vozila
18

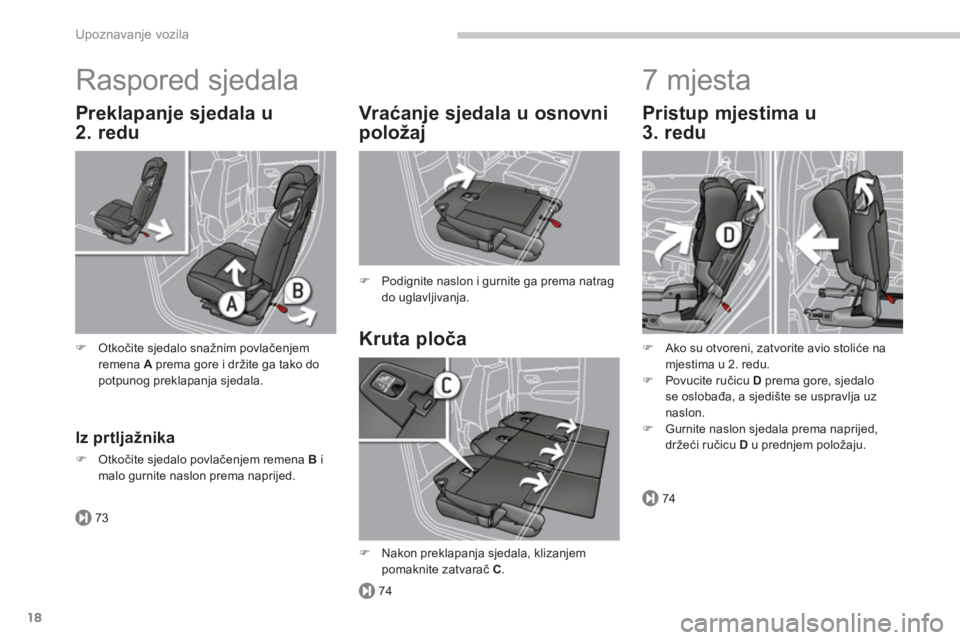

Raspored sjedala


Kruta ploča
Vraćanje sjedala u osnovni
položaj


)
Podignite naslon i gurnite ga prema natrag
do uglavljivanja.



Iz prtljažnika



)
Otkočite sjedalo povlačenjem remena B
i
malo gurnite naslon prema naprijed.




Preklapanje sjedala u
2. redu



)
Otkočite sjedalo snažnim povlačenjem
remena A
prema gore i držite ga tako do
potpunog preklapanja sjedala.



Pristup mjestima u
3. redu


)
Ako su otvoreni, zatvorite avio stoliće na
mjestima u 2. redu.

)
Povucite ručicu D
prema gore, sjedalo
se oslobađa, a sjedište se uspravlja uz
naslon.

)
Gurnite naslon sjedala prema naprijed,
držeći ručicu D
u prednjem položaju.


7 mjesta



)
Nakon preklapanja sjedala, klizanjem
pomaknite zatvarač C
.
