2
Višenamjenski ekran
49

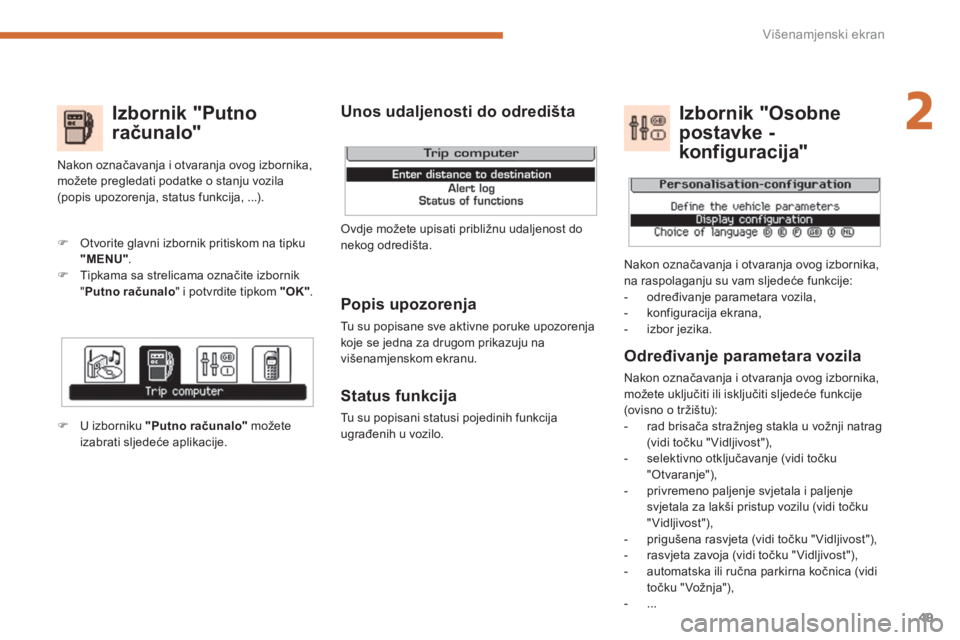

Izbornik "Putno
računalo"
Popis upozorenja
Tu su popisane sve aktivne poruke upozorenja
koje se jedna za drugom prikazuju na
višenamjenskom ekranu.
Status funkcija
Tu su popisani statusi pojedinih funkcija
ugrađenih u vozilo.
)
Otvorite glavni izbornik pritiskom na tipku
"MENU"
.
)
Tipkama sa strelicama označite izbornik
" Putno računalo
" i potvrdite tipkom "OK"
.
Nakon označavanja i otvaranja ovog izbornika,
možete pregledati podatke o stanju vozila
(popis upozorenja, status funkcija, ...).
Određivanje parametara vozila
Nakon označavanja i otvaranja ovog izbornika,
možete uključiti ili isključiti sljedeće funkcije
(ovisno o tržištu):
- rad brisača stražnjeg stakla u vožnji natrag
(vidi točku "Vidljivost"),
- selektivno otključavanje (vidi točku
"Otvaranje"),
- privremeno paljenje svjetala i paljenje
svjetala za lakši pristup vozilu (vidi točku
"Vidljivost"),
- prigušena rasvjeta (vidi točku "Vidljivost"),
- rasvjeta zavoja (vidi točku "Vidljivost"),
- automatska ili ručna parkirna kočnica (vidi
točku "Vožnja"),
- ...
Izbornik "Osobne
postavke -
konfiguracija"
Nakon označavanja i otvaranja ovog izbornika,
na raspolaganju su vam sljedeće funkcije:
- određivanje parametara vozila,
- konfiguracija ekrana,
- izbor jezika.
)
U izborniku "Putno računalo"
možete
izabrati sljedeće aplikacije.
Ovdje možete upisati približnu udaljenost do
nekog odredišta.
Unos udaljenosti do odredišta
Page 52 of 404

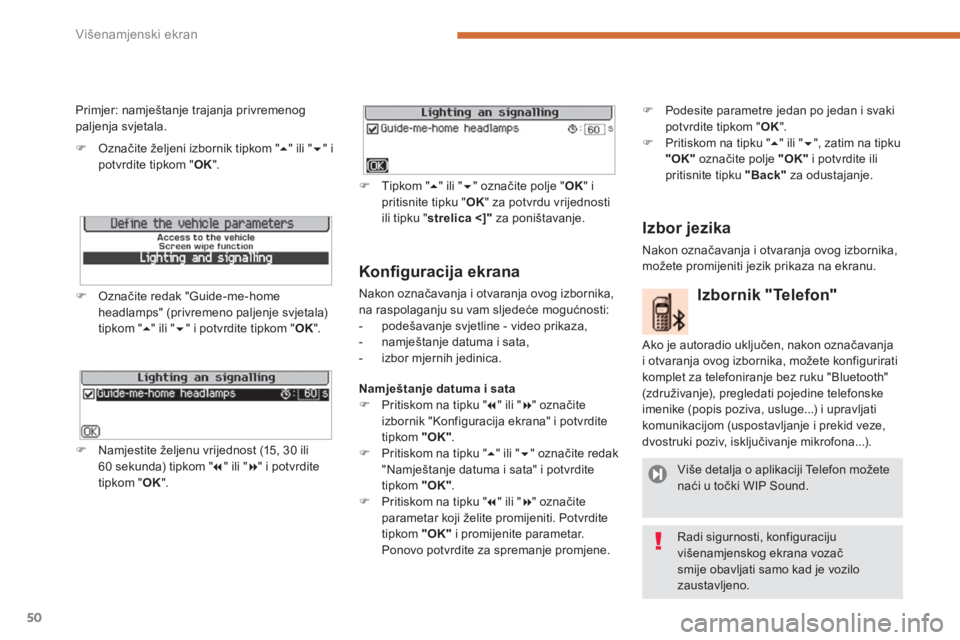

Višenamjenski ekran
50
Konfi guracija ekrana
Nakon označavanja i otvaranja ovog izbornika,
na raspolaganju su vam sljedeće mogućnosti:
- podešavanje svjetline - video prikaza,
- namještanje datuma i sata,
- izbor mjernih jedinica.
Namještanje datuma i sata
)
Pritiskom na tipku "
" ili "
" označite
izbornik "Konfiguracija ekrana" i potvrdite
tipkom "OK"
.
)
Pritiskom na tipku "
" ili "
" označite redak
"Namještanje datuma i sata" i potvrdite
tipkom "OK"
.
)
Pritiskom na tipku "
" ili "
" označite
parametar koji želite promijeniti. Potvrdite
tipkom "OK"
i promijenite parametar.
Ponovo potvrdite za spremanje promjene.
Primjer: namještanje trajanja privremenog
paljenja svjetala.
)
Označite željeni izbornik tipkom "
" ili "
" i
potvrdite tipkom " OK
".
)
Označite redak "Guide-me-home
headlamps" (privremeno paljenje svjetala)
tipkom "
" ili "
" i potvrdite tipkom " OK
".
)
Namjestite željenu vrijednost (15, 30 ili
60 sekunda) tipkom "
" ili "
" i potvrdite
tipkom " OK
".
)
Tipkom "
" ili "
" označite polje " OK
" i
pritisnite tipku " OK
" za potvrdu vrijednosti
ili tipku " strelica < ]"
za poništavanje.
Izbornik "Telefon"
Ako je autoradio uključen, nakon označavanja
i otvaranja ovog izbornika, možete konfigurirati
komplet za telefoniranje bez ruku "Bluetooth"
(združivanje), pregledati pojedine telefonske
imenike (popis poziva, usluge...) i upravljati
komunikacijom (uspostavljanje i prekid veze,
dvostruki poziv, isključivanje mikrofona...).
Više detalja o aplikaciji Telefon možete
naći u točki WIP Sound.
Radi sigurnosti, konfiguraciju
višenamjenskog ekrana vozač
smije obavljati samo kad je vozilo
zaustavljeno.
Izbor jezika
Nakon označavanja i otvaranja ovog izbornika,
možete promijeniti jezik prikaza na ekranu.
)
Podesite parametre jedan po jedan i svaki
potvrdite tipkom " OK
".
)
Pritiskom na tipku "
" ili "
", zatim na tipku
"OK"
označite polje "OK"
i potvrdite ili
pritisnite tipku "Back"
za odustajanje.
Page 53 of 404
2
Višenamjenski ekran
51
Kad je ekran rasklopljen, na njemu se prikazuju
sljedeći podaci:
- sat,
- datum,
- nadmorska visina,
- vanjska temperatura (u slučaju opasnosti
od poledice prikazana vrijednost bljeska),
- audio funkcije,
- podaci ugrađenog navigacijskog sustava.
- grafička pomoć pri parkiranju,
- rezultat mjerenja raspoloživog mjesta za
parkiranje,
- podaci iz imenika i o telefonu,
- izbornici za konfiguraciju ekrana i
navigacijskog sustava,
Na upravljačkoj ploči navigacijskog sustava:
)
pritiskom na jednu od namjenskih tipki
"RADIO"
, "MUSIC"
, "NAV"
, "TRAFFIC"
,
"SETUP"
ili "PHONE"
otvara se
odgovarajući izbornik,

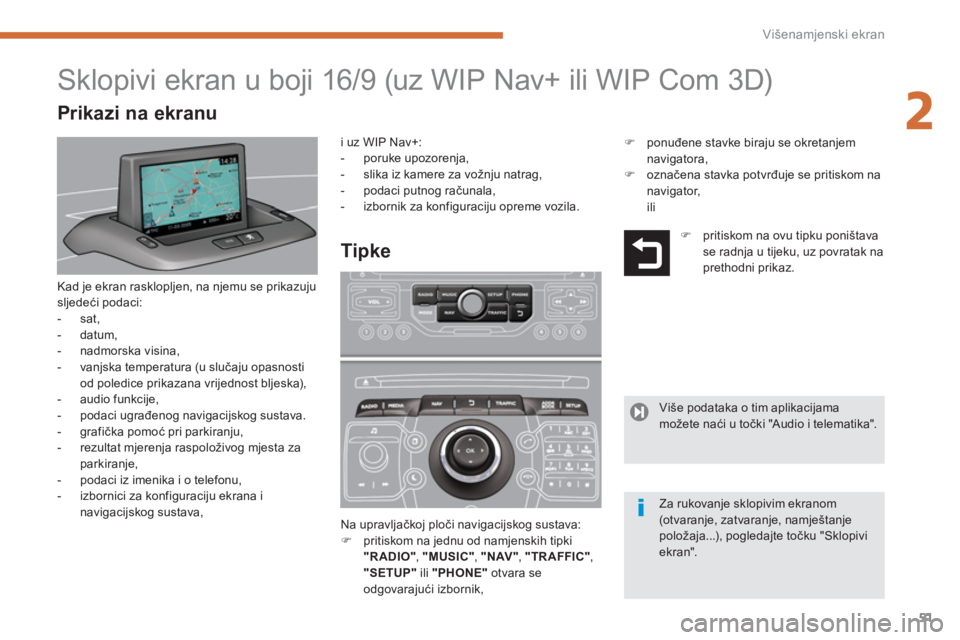

Sklopivi ekran u boji 16/9 (uz WIP Nav+ ili WIP Com 3D)
Tipke
i uz WIP Nav+:
- poruke upozorenja,
- slika iz kamere za vožnju natrag,
- podaci putnog računala,
- izbornik za konfiguraciju opreme vozila.
)
pritiskom na ovu tipku poništava
se radnja u tijeku, uz povratak na
prethodni prikaz.
Više podataka o tim aplikacijama
možete naći u točki "Audio i telematika".
Za rukovanje sklopivim ekranom
(otvaranje, zatvaranje, namještanje
položaja...), pogledajte točku "Sklopivi
ekran".
Prikazi na ekranu
)
ponuđene stavke biraju se okretanjem
navigatora,
)
označena stavka potvrđuje se pritiskom na
navigator,
ili
Page 54 of 404
Višenamjenski ekran
52

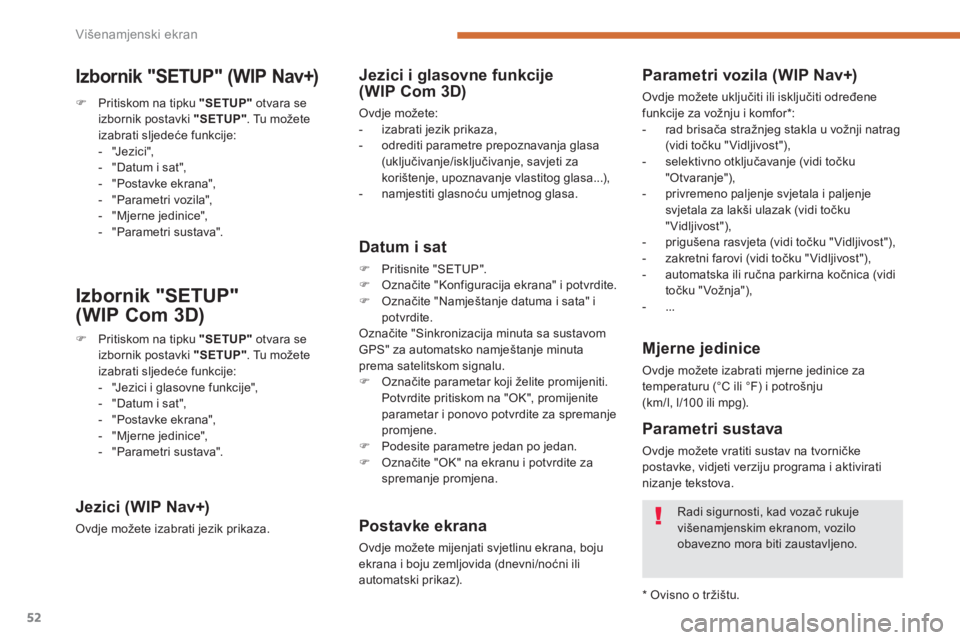

Izbornik "SETUP"
(WIP Com 3D)
)
Pritiskom na tipku "SETUP"
otvara se
izbornik postavki "SETUP"
. Tu možete
izabrati sljedeće funkcije:
- "Jezici i glasovne funkcije" ,
- "Datum i sat",
- "Postavke ekrana",
- "Mjerne jedinice",
- "Parametri sustava".
Jezici (WIP Nav+)
Ovdje možete izabrati jezik prikaza.
Jezici i glasovne funkcije
(WIP Com 3D)
Ovdje možete:
- izabrati jezik prikaza,
- odrediti parametre prepoznavanja glasa
(uključivanje/isključivanje, savjeti za
korištenje, upoznavanje vlastitog glasa...),
- namjestiti glasnoću umjetnog glasa.
Datum i sat
)
Pritisnite "SETUP".
)
Označite "Konfiguracija ekrana" i potvrdite.
)
Označite "Namještanje datuma i sata" i
potvrdite.
Označite "Sinkronizacija minuta sa sustavom
GPS" za automatsko namještanje minuta
prema satelitskom signalu.
)
Označite parametar koji želite promijeniti.
Potvrdite pritiskom na "OK", promijenite
parametar i ponovo potvrdite za spremanje
promjene.
)
Podesite parametre jedan po jedan.
)
Označite "OK" na ekranu i potvrdite za
spremanje promjena.
Postavke ekrana
Ovdje možete mijenjati svjetlinu ekrana, boju
ekrana i boju zemljovida (dnevni/noćni ili
automatski prikaz).
Mjerne jedinice
Ovdje možete izabrati mjerne jedinice za
temperaturu (°C ili °F) i potrošnju
(km/l, l/100 ili mpg).
Parametri sustava
Ovdje možete vratiti sustav na tvorničke
postavke, vidjeti verziju programa i aktivirati
nizanje tekstova.
Radi sigurnosti, kad vozač rukuje
višenamjenskim ekranom, vozilo
obavezno mora biti zaustavljeno.
*
Ovisno o tržištu.
Parametri vozila (WIP Nav+)
Ovdje možete uključiti ili isključiti određene
funkcije za vožnju i komfor * :
- rad brisača stražnjeg stakla u vožnji natrag
(vidi točku "Vidljivost"),
- selektivno otključavanje (vidi točku
"Otvaranje"),
- privremeno paljenje svjetala i paljenje
svjetala za lakši ulazak (vidi točku
"Vidljivost"),
- prigušena rasvjeta (vidi točku "Vidljivost"),
- zakretni farovi (vidi točku "Vidljivost"),
- automatska ili ručna parkirna kočnica (vidi
točku "Vožnja"),
- ...
)
Pritiskom na tipku "SETUP"
otvara se
izbornik postavki "SETUP"
. Tu možete
izabrati sljedeće funkcije:
- "J e z i c i ",
- "Datum i sat",
- "Postavke ekrana",
- "Parametri vozila",
- "Mjerne jedinice",
- "Parametri sustava".
Izbornik "SETUP" (WIP Nav+)
Page 55 of 404
2
Višenamjenski ekran
53

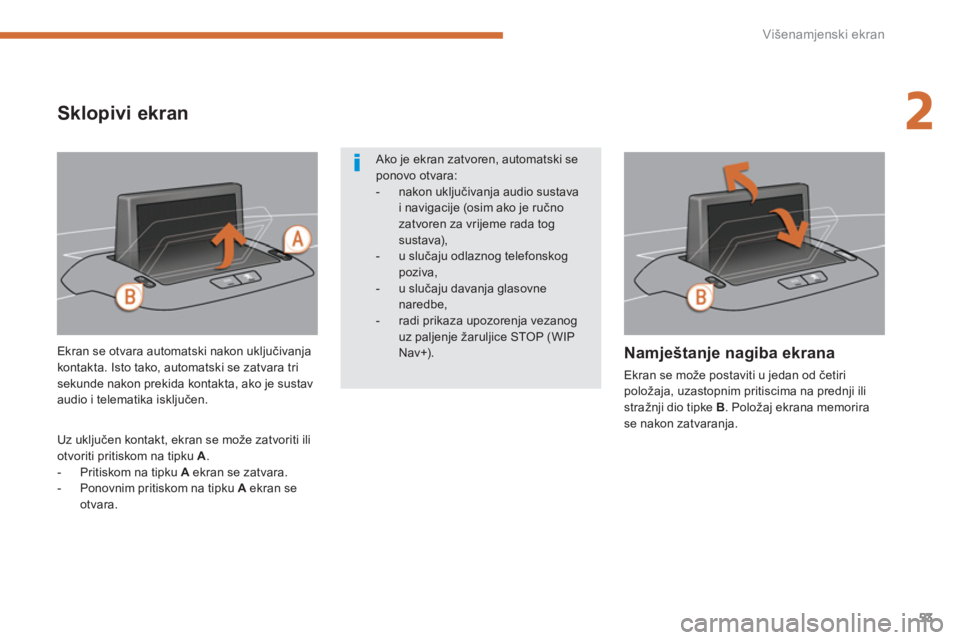

Ekran se otvara automatski nakon uključivanja
kontakta. Isto tako, automatski se zatvara tri
sekunde nakon prekida kontakta, ako je sustav
audio i telematika isključen.
Uz uključen kontakt, ekran se može zatvoriti ili
otvoriti pritiskom na tipku A
.
- Pritiskom na tipku A
ekran se zatvara.
- Ponovnim pritiskom na tipku A
ekran se
otvara.
Namještanje nagiba ekrana
Ekran se može postaviti u jedan od četiri
položaja, uzastopnim pritiscima na prednji ili
stražnji dio tipke B
. Položaj ekrana memorira
se nakon zatvaranja.
Ako je ekran zatvoren, automatski se
ponovo otvara:
- nakon uključivanja audio sustava
i navigacije (osim ako je ručno
zatvoren za vrijeme rada tog
sustava),
- u slučaju odlaznog telefonskog
poziva,
- u slučaju davanja glasovne
naredbe,
- radi prikaza upozorenja vezanog
uz paljenje žaruljice STOP (WIP
Nav+).
Sklopivi ekran
Page 56 of 404
Višenamjenski ekran
54

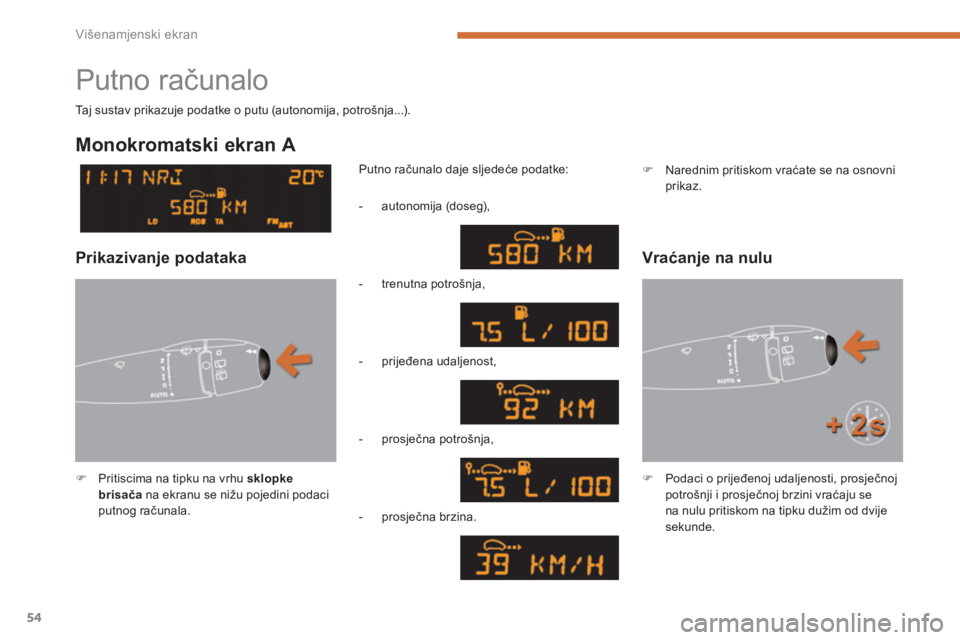

Putno računalo
)
Pritiscima na tipku na vrhu sklopke
brisača
na ekranu se nižu pojedini podaci
putnog računala.
Putno računalo daje sljedeće podatke:
Taj sustav prikazuje podatke o putu (autonomija, potrošnja...).
)
Podaci o prijeđenoj udaljenosti, prosječnoj
potrošnji i prosječnoj brzini vraćaju se
na nulu pritiskom na tipku dužim od dvije
sekunde.
Monokromatski ekran A
Vraćanje na nulu
Prikazivanje podataka
- autonomija (doseg),
- trenutna potrošnja,
- prijeđena udaljenost,
- prosječna potrošnja,
- prosječna brzina.
)
Narednim pritiskom vraćate se na osnovni
prikaz.
Page 57 of 404
2
Višenamjenski ekran
55

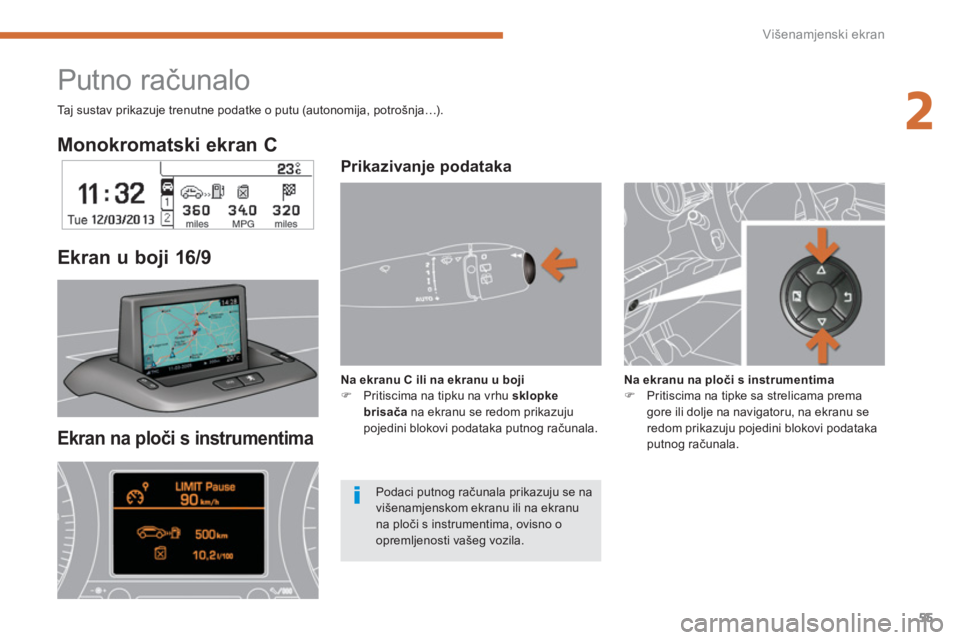

Monokromatski ekran C
Ekran na ploči s instrumentima
Ekran u boji 16/9
Putno računalo
Prikazivanje podataka
Na ekranu C ili na ekranu u boji
)
Pritiscima na tipku na vrhu sklopke
brisača
na ekranu se redom prikazuju
pojedini blokovi podataka putnog računala.
Na ekranu na ploči s instrumentima
)
Pritiscima na tipke sa strelicama prema
gore ili dolje na navigatoru, na ekranu se
redom prikazuju pojedini blokovi podataka
putnog računala.
Taj sustav prikazuje trenutne podatke o putu (autonomija, potrošnja…).
Podaci putnog računala prikazuju se na
višenamjenskom ekranu ili na ekranu
na ploči s instrumentima, ovisno o
opremljenosti vašeg vozila.
Page 58 of 404
Višenamjenski ekran
56

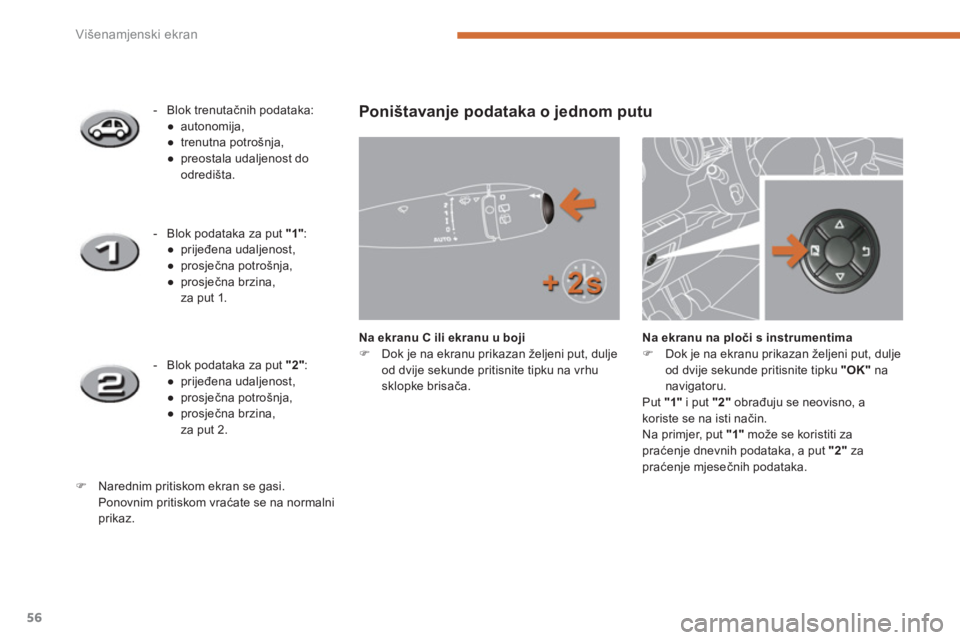

Poništavanje podataka o jednom putu
Na ekranu C ili ekranu u boji
)
Dok je na ekranu prikazan željeni put, dulje
od dvije sekunde pritisnite tipku na vrhu
sklopke brisača.
Na ekranu na ploči s instrumentima
)
Dok je na ekranu prikazan željeni put, dulje
od dvije sekunde pritisnite tipku "OK"
na
navigatoru.
Put "1"
i put "2"
obrađuju se neovisno, a
koriste se na isti način.
Na primjer, put "1"
može se koristiti za
praćenje dnevnih podataka, a put "2"
za
praćenje mjesečnih podataka.
- Blok trenutačnih podataka:
●
autonomija,
●
trenutna potrošnja,
●
preostala udaljenost do
odredišta.
- Blok podataka za put "1"
:
●
prijeđena udaljenost,
●
prosječna potrošnja,
●
prosječna brzina,
za put 1.
- Blok podataka za put "2"
:
●
prijeđena udaljenost,
●
prosječ
na potrošnja,
●
prosječna brzina,
za put 2.
)
Narednim pritiskom ekran se gasi.
Ponovnim pritiskom vraćate se na normalni
prikaz.
Page 59 of 404
2
Višenamjenski ekran
57

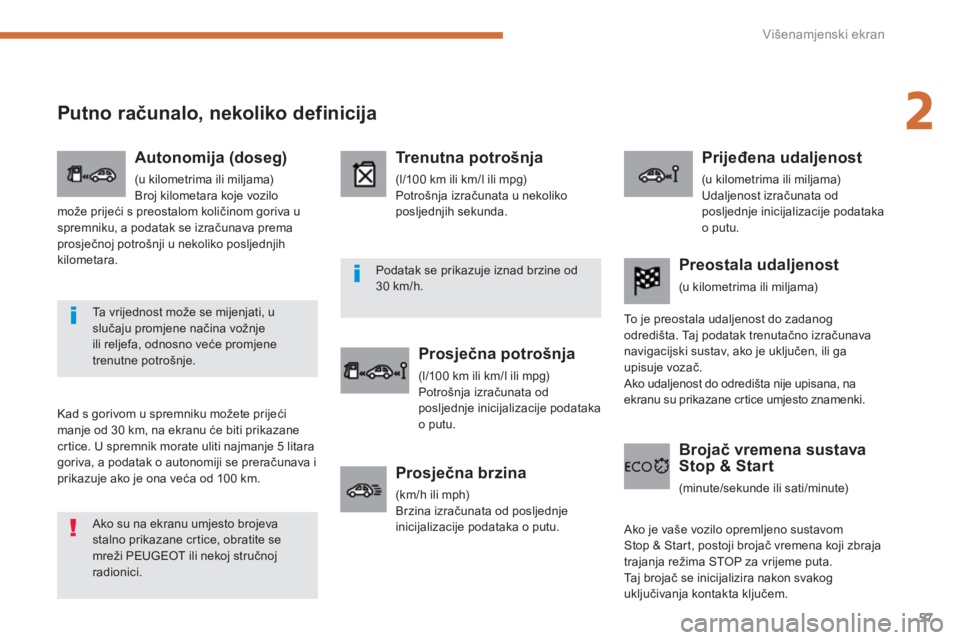

Putno računalo, nekoliko definicija
Kad s gorivom u spremniku možete prijeći
manje od 30 km, na ekranu će biti prikazane
crtice. U spremnik morate uliti najmanje 5 litara
goriva, a podatak o autonomiji se preračunava i
prikazuje ako je ona veća od 100 km.
Autonomija (doseg)
(u kilometrima ili miljama)
Broj kilometara koje vozilo
može prijeći s preostalom količinom goriva u
spremniku, a podatak se izračunava prema
prosječnoj potrošnji u nekoliko posljednjih
kilometara.
Trenutna potrošnja
(l/100 km ili km/l ili mpg)
Potrošnja izračunata u nekoliko
posljednjih sekunda.
Prosječna potrošnja
(l/100 km ili km/l ili mpg)
Potrošnja izračunata od
posljednje inicijalizacije podataka
o putu.
Prijeđena udaljenost
(u kilometrima ili miljama)
Udaljenost izračunata od
posljednje inicijalizacije podataka
o putu.
Prosječna brzina
(km/h ili mph)
Brzina izračunata od posljednje
inicijalizacije podataka o putu.
Brojač vremena sustava
Stop & Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno sustavom
Stop & Start, postoji brojač vremena koji zbraja
trajanja režima STOP za vrijeme puta.
Taj brojač se inicijalizira nakon svakog
uključivanja kontakta ključem.
Preostala udaljenost
(u kilometrima ili miljama)
To je preostala udaljenost do zadanog
odredišta. Taj podatak trenutačno izračunava
navigacijski sustav, ako je uključen, ili ga
upisuje vozač.
Ako udaljenost do odredišta nije upisana, na
ekranu su prikazane crtice umjesto znamenki.
Ako su na ekranu umjesto brojeva
stalno prikazane crtice, obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.
Ta vrijednost može se mijenjati, u
slučaju promjene načina vožnje
ili reljefa, odnosno veće promjene
trenutne potrošnje.
Podatak se prikazuje iznad brzine od
30 km/h.
Page 60 of 404

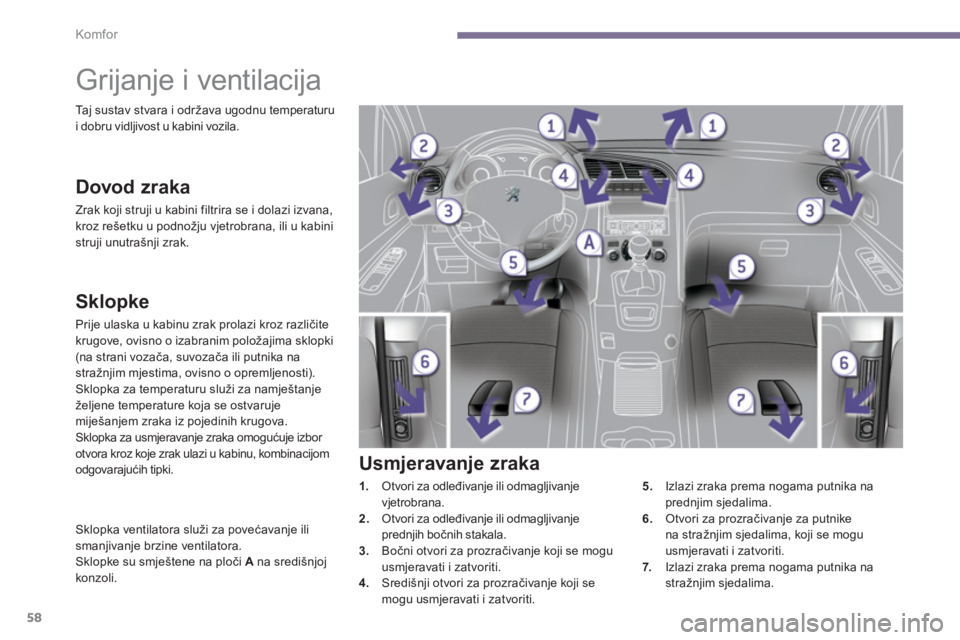

Komfor
58
Grijanje i ventilacija
Sklopke
Prije ulaska u kabinu zrak prolazi kroz različite
krugove, ovisno o izabranim položajima sklopki
(na strani vozača, suvozača ili putnika na
stražnjim mjestima, ovisno o opremljenosti).
Sklopka za temperaturu služi za namještanje
željene temperature koja se ostvaruje
miješanjem zraka iz pojedinih krugova.
Sklopka za usmjeravanje zraka omogućuje izbor
otvora kroz koje zrak ulazi u kabinu, kombinacijom
odgovarajućih tipki.
Sklopka ventilatora služi za povećavanje ili
smanjivanje brzine ventilatora.
Sklopke su smještene na ploči A
na središnjoj
konzoli.
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi izvana,
kroz rešetku u podnožju vjetrobrana, ili u kabini
struji unutrašnji zrak.
Usmjeravanje zraka
1.
Otvori za odleđivanje ili odmagljivanje
vjetrobrana.
2.
Otvori za odleđivanje ili odmagljivanje
prednjih bočnih stakala.
3.
Bočni otvori za prozračivanje koji se mogu
usmjeravati i zatvoriti.
4.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.
5.
Izlazi zraka prema nogama putnika na
prednjim sjedalima.
6.
Otvori za prozračivanje za putnike
na stražnjim sjedalima, koji se mogu
usmjeravati i zatvoriti.
7.
Izlazi zraka prema nogama putnika na
stražnjim sjedalima.
Taj sustav stvara i održava ugodnu temperaturu
i dobru vidljivost u kabini vozila.
