199
5008_es_Chap09_verifications_ed01-2015

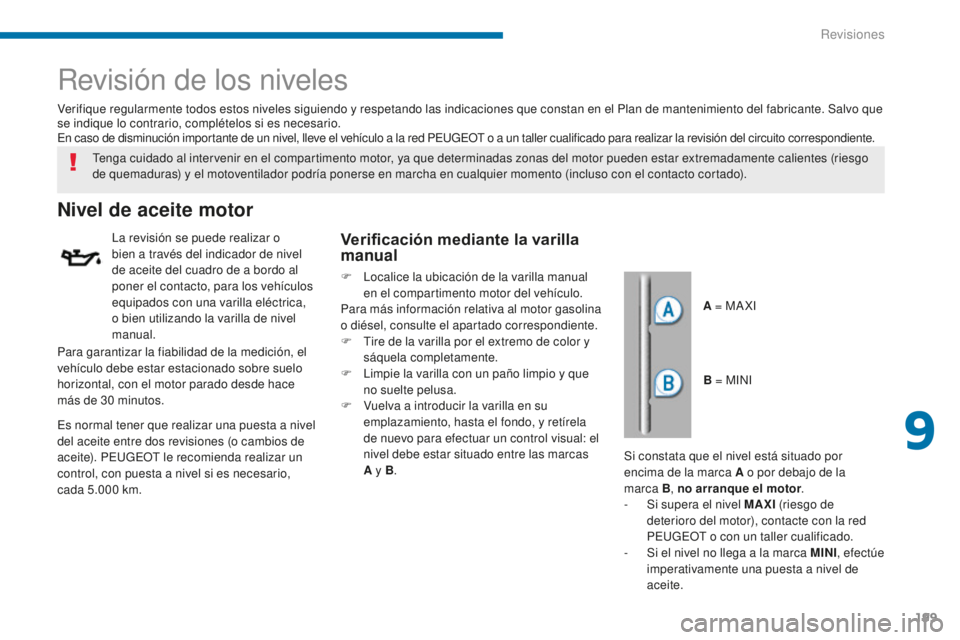

Revisión de los niveles
Nivel de aceite motor
La revisión se puede realizar o
bien a través del indicador de nivel
de aceite del cuadro de a bordo al
poner el contacto, para los vehículos
equipados con una varilla eléctrica,
o bien utilizando la varilla de nivel
manual.
Verifique regularmente todos estos niveles siguiendo y respetando las indicaciones que constan en el Plan de mantenimiento del fabricante. Salvo que
se indique lo contrario, complételos si es necesario.
En caso de disminución importante de un nivel, lleve el vehículo a la red PEUGEOT o a un taller cualificado para realizar la revisión del circuito correspondiente.
Es normal tener que realizar una puesta a nivel
del aceite entre dos revisiones (o cambios de
aceite). PEUGEOT le recomienda realizar un
control, con puesta a nivel si es necesario,
cada 5.000


km.
Tenga cuidado al intervenir en el compartimento motor, ya que determinadas zonas del motor pueden estar extremadamente calientes (riesgo
de quemaduras) y el motoventilador podría ponerse en marcha en cualquier momento (incluso con el contacto cortado).
Si constata que el nivel está situado por
encima de la marca A o por debajo de la
marca B, no arranque el motor .
-

S
i supera el nivel MAXI (riesgo de
deterioro del motor), contacte con la red
PEUGEOT o con un taller cualificado.
-

S
i el nivel no llega a la marca MINI, efectúe
imperativamente una puesta a nivel de
aceite. A = MA XI
Para garantizar la fiabilidad de la medición, el
vehículo debe estar estacionado sobre suelo
horizontal, con el motor parado desde hace
más de 30
minutos.Verificación mediante la varilla
manual
B = MINI
F

L

ocalice la ubicación de la varilla manual
en el compartimento motor del vehículo.
Para más información relativa al motor gasolina
o diésel, consulte el apartado correspondiente.
F

T

ire de la varilla por el extremo de color y
sáquela completamente.
F
L
impie la varilla con un paño limpio y que
no suelte pelusa.
F

V

uelva a introducir la varilla en su
emplazamiento, hasta el fondo, y retírela
de nuevo para efectuar un control visual: el
nivel debe estar situado entre las marcas
A y B .
9
Revisiones

200
5008_es_Chap09_verifications_ed01-2015

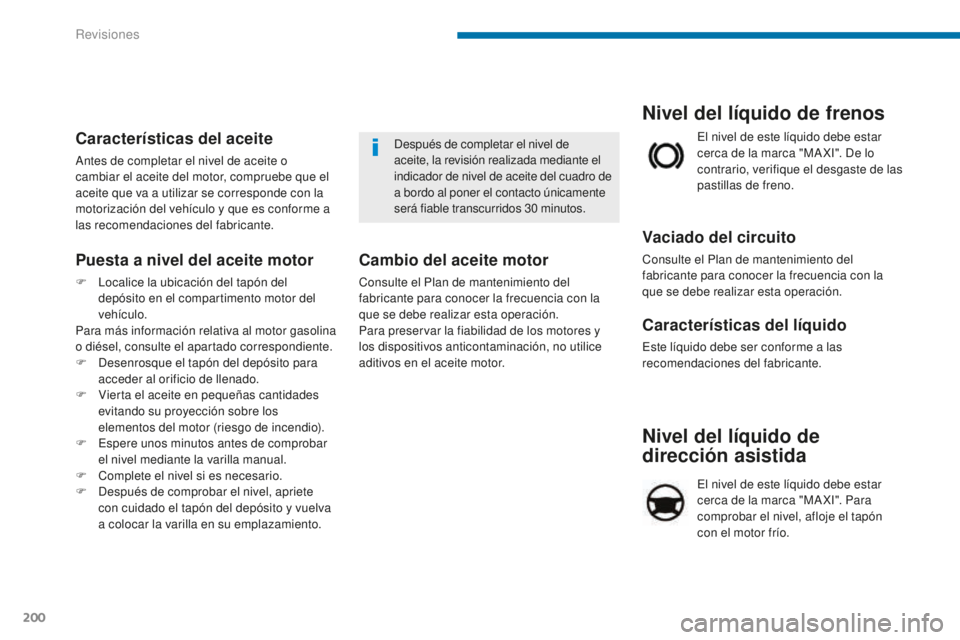

Nivel del líquido de
dirección asistida
El nivel de este líquido debe estar
cerca de la marca "MA XI". Para
comprobar el nivel, afloje el tapón
con el motor frío.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.
Vaciado del circuito
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Nivel del líquido de frenos
El nivel de este líquido debe estar
cerca de la marca "MA XI". De lo
contrario, verifique el desgaste de las
pastillas de freno.
Después de completar el nivel de
aceite, la revisión realizada mediante el
indicador de nivel de aceite del cuadro de
a bordo al poner el contacto únicamente
será fiable transcurridos 30

minutos.Características del aceite
Antes de completar el nivel de aceite o
cambiar el aceite del motor, compruebe que el
aceite que va a utilizar se corresponde con la
motorización del vehículo y que es conforme a
las recomendaciones del fabricante.
Puesta a nivel del aceite motor
F Localice la ubicación del tapón del depósito en el compartimento motor del
vehículo.
Para más información relativa al motor gasolina
o diésel, consulte el apartado correspondiente.
F

D
esenrosque el tapón del depósito para
acceder al orificio de llenado.
F

V
ierta el aceite en pequeñas cantidades
evitando su proyección sobre los
elementos del motor (riesgo de incendio).
F

E
spere unos minutos antes de comprobar
el nivel mediante la varilla manual.
F

C
omplete el nivel si es necesario.
F

D
espués de comprobar el nivel, apriete
con cuidado el tapón del depósito y vuelva
a colocar la varilla en su emplazamiento.
Cambio del aceite motor
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Para preservar la fiabilidad de los motores y
los dispositivos anticontaminación, no utilice
aditivos en el aceite motor.
Revisiones

201
5008_es_Chap09_verifications_ed01-2015

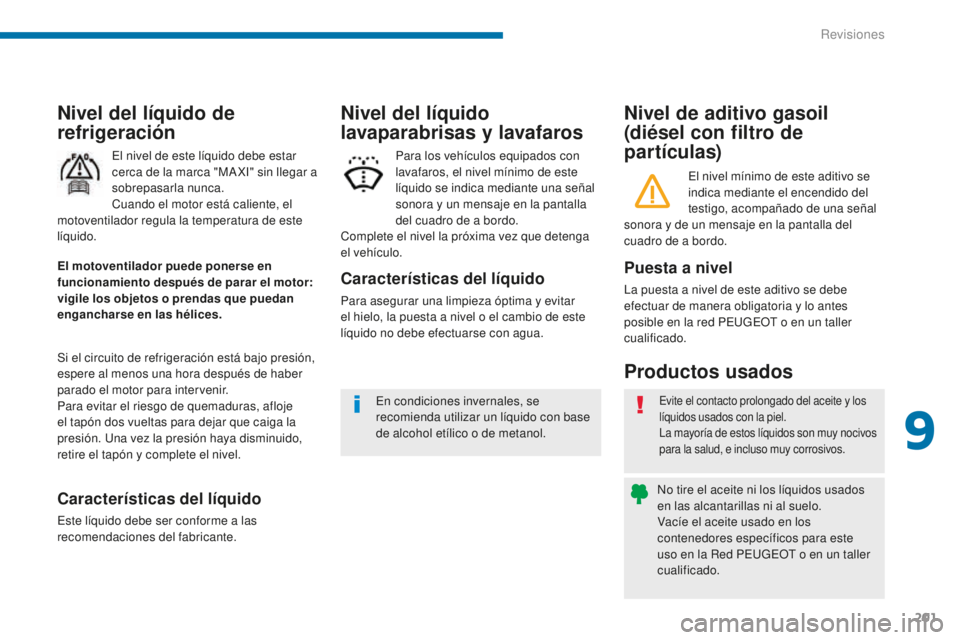

Nivel de aditivo gasoil
(diésel con filtro de
partículas)
Productos usados
Puesta a nivel
La puesta a nivel de este aditivo se debe
efectuar de manera obligatoria y lo antes
posible en la red PEUGEOT o en un taller
cualificado.El nivel mínimo de este aditivo se
indica mediante el encendido del
testigo, acompañado de una señal
sonora y de un mensaje en la pantalla del
cuadro de a bordo.Características del líquido
Para asegurar una limpieza óptima y evitar
el hielo, la puesta a nivel o el cambio de este
líquido no debe efectuarse con agua. Para los vehículos equipados con
lavafaros, el nivel mínimo de este
líquido se indica mediante una señal
sonora y un mensaje en la pantalla
del cuadro de a bordo.
Complete el nivel la próxima vez que detenga
el vehículo.
Nivel del líquido
lavaparabrisas y lavafaros
Evite el contacto prolongado del aceite y los
líquidos usados con la piel.
La mayoría de estos líquidos son muy nocivos
para la salud, e incluso muy corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los
contenedores específicos para este
uso en la Red PEUGEOT o en un taller
cualificado.
El motoventilador puede ponerse en
funcionamiento después de parar el motor:
vigile los objetos o prendas que puedan
engancharse en las hélices.Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.
Nivel del líquido de
refrigeración
El nivel de este líquido debe estar
cerca de la marca "MA XI" sin llegar a
sobrepasarla nunca.
Cuando el motor está caliente, el
motoventilador regula la temperatura de este
líquido.
Si el circuito de refrigeración está bajo presión,
espere al menos una hora después de haber
parado el motor para intervenir.
Para evitar el riesgo de quemaduras, afloje
el tapón dos vueltas para dejar que caiga la
presión. Una vez la presión haya disminuido,
retire el tapón y complete el nivel. En condiciones invernales, se
recomienda utilizar un líquido con base
de alcohol etílico o de metanol.
9
Revisiones

202
5008_es_Chap09_verifications_ed01-2015

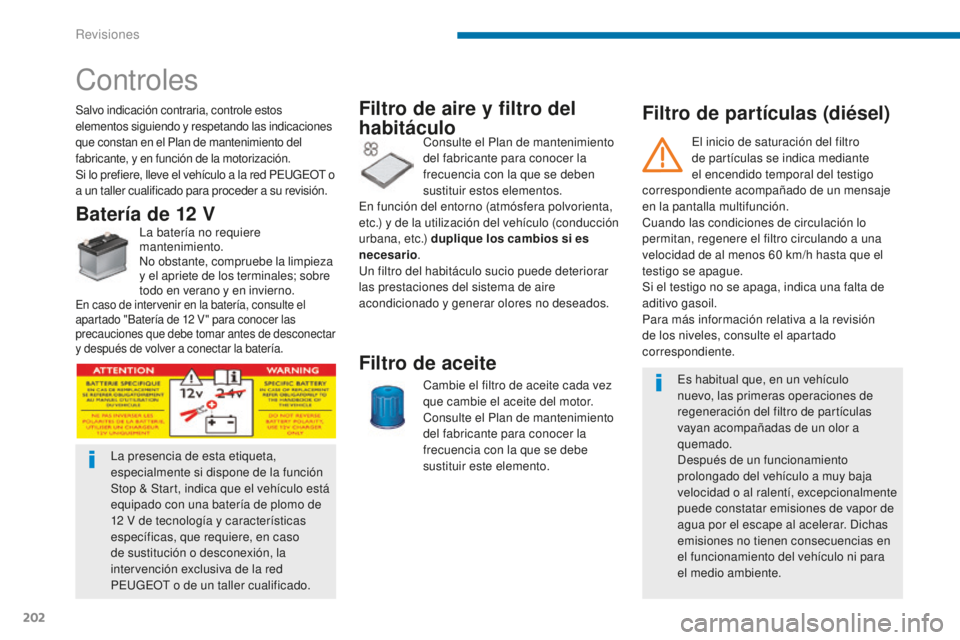

Filtro de partículas (diésel)
Controles
Salvo indicación contraria, controle estos
elementos siguiendo y respetando las indicaciones
que constan en el Plan de mantenimiento del
fabricante, y en función de la motorización.
Si lo prefiere, lleve el vehículo a la red PEUGEOT o
a un taller cualificado para proceder a su revisión.
Batería de 12 VLa batería no requiere
mantenimiento.
No obstante, compruebe la limpieza
y el apriete de los terminales; sobre
todo en verano y en invierno.
En caso de intervenir en la batería, consulte el
apartado "Batería de 12 V " para conocer las
precauciones que debe tomar antes de desconectar
y después de volver a conectar la batería.
Filtro de aire y filtro del
habitáculo
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se deben
sustituir estos elementos.
En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique los cambios si es
necesario .
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados.
Filtro de aceite
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se debe
sustituir este elemento. Es habitual que, en un vehículo
nuevo, las primeras operaciones de
regeneración del filtro de partículas
vayan acompañadas de un olor a
quemado.
Después de un funcionamiento
prolongado del vehículo a muy baja
velocidad o al ralentí, excepcionalmente
puede constatar emisiones de vapor de
agua por el escape al acelerar. Dichas
emisiones no tienen consecuencias en
el funcionamiento del vehículo ni para
el medio ambiente.
La presencia de esta etiqueta,
especialmente si dispone de la función
Stop & Start, indica que el vehículo está
equipado con una batería de plomo de
12

V de tecnología y características
específicas, que requiere, en caso
de sustitución o desconexión, la
intervención exclusiva de la red
PEUGEOT o de un taller cualificado. El inicio de saturación del filtro
de partículas se indica mediante
el encendido temporal del testigo
correspondiente acompañado de un mensaje
en la pantalla multifunción.
Cuando las condiciones de circulación lo
permitan, regenere el filtro circulando a una
velocidad de al menos 60 km/h hasta que el
testigo se apague.
Si el testigo no se apaga, indica una falta de
aditivo gasoil.
Para más información relativa a la revisión
de los niveles, consulte el apartado
correspondiente.
Revisiones

203
5008_es_Chap09_verifications_ed01-2015

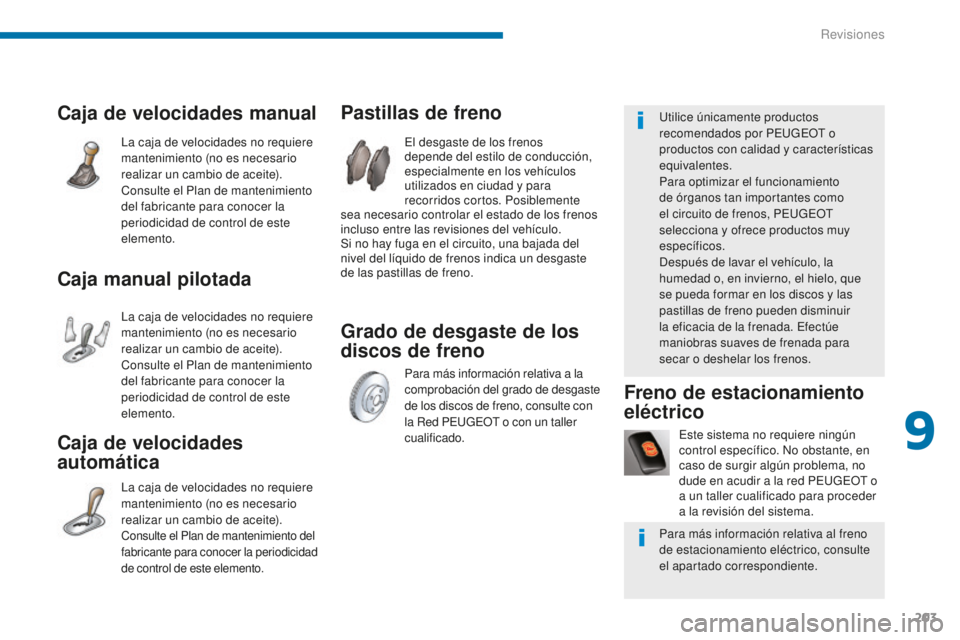

Grado de desgaste de los
discos de freno Pastillas de freno
El desgaste de los frenos
depende del estilo de conducción,
especialmente en los vehículos
utilizados en ciudad y para
recorridos cortos. Posiblemente
sea necesario controlar el estado de los frenos
incluso entre las revisiones del vehículo.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno.
Para más información relativa a la
comprobación del grado de desgaste
de los discos de freno, consulte con
la Red PEUGEOT o con un taller
cualificado.
Caja de velocidades manual
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Caja manual pilotada
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Caja de velocidades
automática
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento del
fabricante para conocer la periodicidad
de control de este elemento.
Este sistema no requiere ningún
control específico. No obstante, en
caso de surgir algún problema, no
dude en acudir a la red PEUGEOT o
a un taller cualificado para proceder
a la revisión del sistema.
Freno de estacionamiento
eléctrico
Utilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento
de órganos tan importantes como
el circuito de frenos, PEUGEOT
selecciona y ofrece productos muy
específicos.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo, que
se pueda formar en los discos y las
pastillas de freno pueden disminuir
la eficacia de la frenada. Efectúe
maniobras suaves de frenada para
secar o deshelar los frenos.
Para más información relativa al freno
de estacionamiento eléctrico, consulte
el apartado correspondiente.
9
Revisiones

204
5008_es_Chap09_verifications_ed01-2015

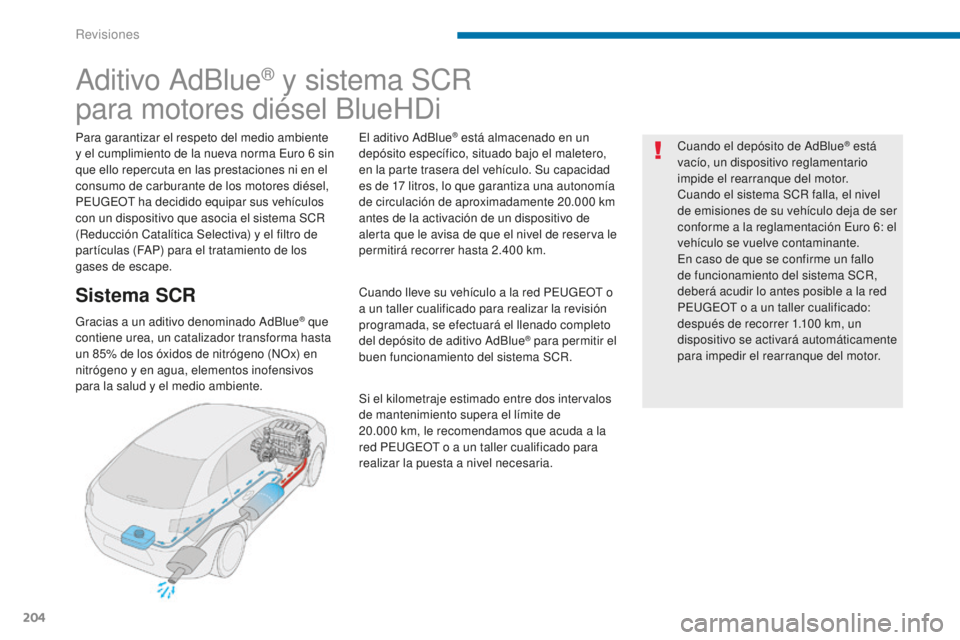

Aditivo AdBlue® y sistema SCR
para motores diésel BlueHDi
Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
PEUGEOT ha decidido equipar sus vehículos
con un dispositivo que asocia el sistema SCR
(Reducción Catalítica Selectiva) y el filtro de
partículas (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un aditivo denominado AdBlue® que
contiene urea, un catalizador transforma hasta
un 85% de los óxidos de nitrógeno (NOx) en
nitrógeno y en agua, elementos inofensivos
para la salud y el medio ambiente. El aditivo AdBlue
® está almacenado en un
depósito específico, situado bajo el maletero,
en la parte trasera del vehículo. Su capacidad
es de 17

litros, lo que garantiza una autonomía
de circulación de aproximadamente 20.000
km
antes de la activación de un dispositivo de
alerta que le avisa de que el nivel de reserva le
permitirá recorrer hasta 2.400
km.
Cuando lleve su vehículo a la red PEUGEOT o
a un taller cualificado para realizar la revisión
programada, se efectuará el llenado completo
del depósito de aditivo AdBlue
® para permitir el
buen funcionamiento del sistema SCR.
Si el kilometraje estimado entre dos intervalos
de mantenimiento supera el límite de
20.000

km, le recomendamos que acuda a la
red PEUGEOT o a un taller cualificado para
realizar la puesta a nivel necesaria. Cuando el depósito de AdBlue
® está
vacío, un dispositivo reglamentario
impide el rearranque del motor.
Cuando el sistema SCR falla, el nivel
de emisiones de su vehículo deja de ser
conforme a la reglamentación Euro 6: el
vehículo se vuelve contaminante.
En caso de que se confirme un fallo
de funcionamiento del sistema SCR,
deberá acudir lo antes posible a la red
PEUGEOT o a un taller cualificado:
después de recorrer 1.100

km, un
dispositivo se activará automáticamente
para impedir el rearranque del motor.
Revisiones

205
5008_es_Chap09_verifications_ed01-2015

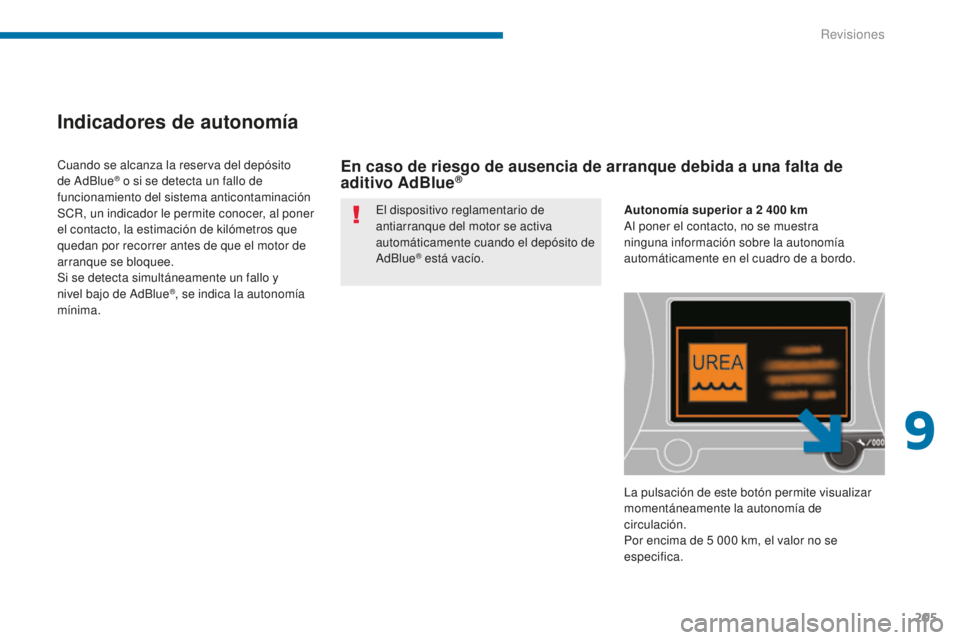

Indicadores de autonomía
El dispositivo reglamentario de
antiarranque del motor se activa
automáticamente cuando el depósito de
AdBlue
® está vacío.
Cuando se alcanza la reserva del depósito
de AdBlue
® o si se detecta un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
Si se detecta simultáneamente un fallo y
nivel bajo de AdBlue
®, se indica la autonomía
mínima. Autonomía superior a 2
400 km
Al poner el contacto, no se muestra
ninguna información sobre la autonomía
automáticamente en el cuadro de a bordo.
La pulsación de este botón permite visualizar
momentáneamente la autonomía de
circulación.
Por encima de 5
000 km, el valor no se
especifica.
En caso de riesgo de ausencia de arranque debida a una falta de
aditivo AdBlue®
9
Revisiones

206
5008_es_Chap09_verifications_ed01-2015

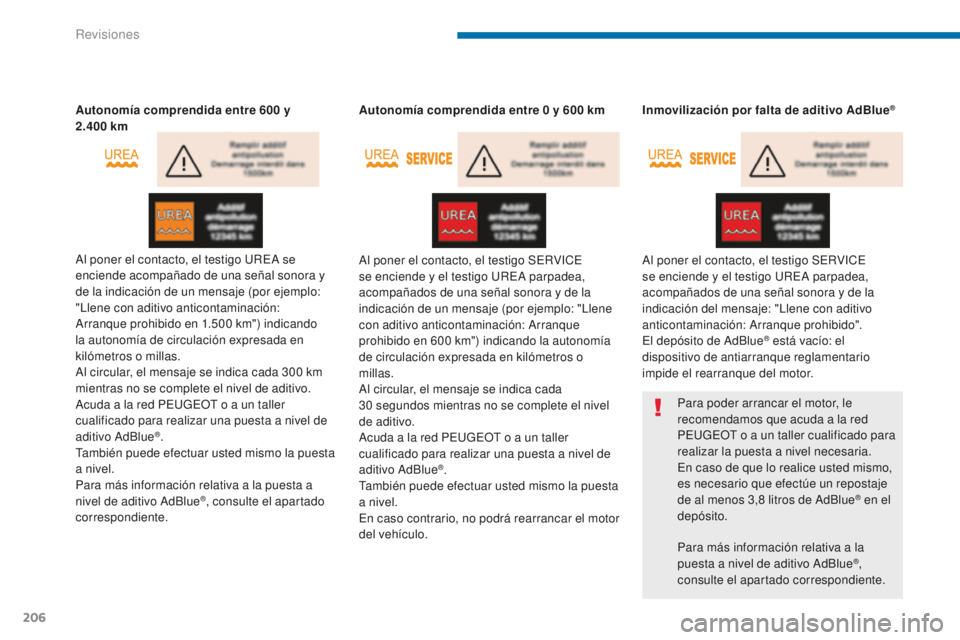

Autonomía comprendida entre 600 y
2.400 km
Al poner el contacto, el testigo UREA se
enciende acompañado de una señal sonora y
de la indicación de un mensaje (por ejemplo:
"Llene con aditivo anticontaminación:
Arranque prohibido en 1.500
km") indicando
la autonomía de circulación expresada en
kilómetros o millas.
Al circular, el mensaje se indica cada 300
km
mientras no se complete el nivel de aditivo.
Acuda a la red PEUGEOT o a un taller
cualificado para realizar una puesta a nivel de
aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
Para más información relativa a la puesta a
nivel de aditivo AdBlue
®, consulte el apartado
correspondiente. Autonomía comprendida entre 0
y 600 km
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Llene
con aditivo anticontaminación: Arranque
prohibido en 600 km") indicando la autonomía
de circulación expresada en kilómetros o
millas.
Al circular, el mensaje se indica cada
30 segundos mientras no se complete el nivel
de aditivo.
Acuda a la red PEUGEOT o a un taller
cualificado para realizar una puesta a nivel de
aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
En caso contrario, no podrá rearrancar el motor
del vehículo. Inmovilización por falta de aditivo AdBlue
®
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación del mensaje: "Llene con aditivo
anticontaminación: Arranque prohibido".
El depósito de AdBlue
® está vacío: el
dispositivo de antiarranque reglamentario
impide el rearranque del motor.
Para poder arrancar el motor, le
recomendamos que acuda a la red
PEUGEOT o a un taller cualificado para
realizar la puesta a nivel necesaria.
En caso de que lo realice usted mismo,
es necesario que efectúe un repostaje
de al menos 3,8

litros de AdBlue
® en el
depósito.
Para más información relativa a la
puesta a nivel de aditivo AdBlue
®,
consulte el apartado correspondiente.
Revisiones

207
5008_es_Chap09_verifications_ed01-2015

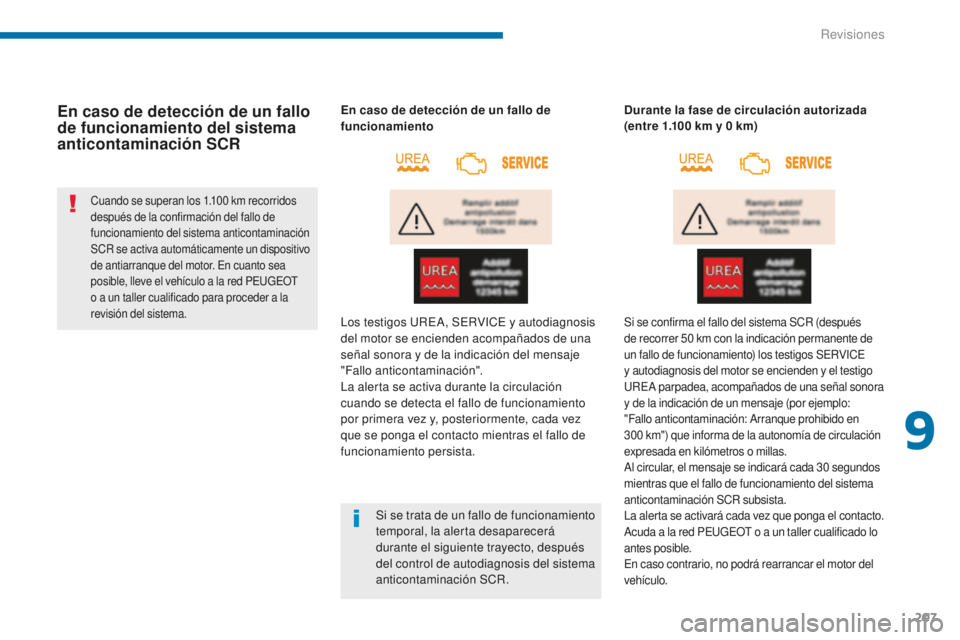

En caso de detección de un fallo
de funcionamiento del sistema
anticontaminación SCR
Cuando se superan los 1.100 km recorridos
d espués de la confirmación del fallo de
funcionamiento del sistema anticontaminación
SCR se activa automáticamente un dispositivo
de antiarranque del motor. En cuanto sea
posible, lleve el vehículo a la red PEUGEOT
o a un taller cualificado para proceder a la
revisión del sistema.
En caso de detección de un fallo de
funcionamiento
Los testigos UREA, SERVICE y autodiagnosis
del motor se encienden acompañados de una
señal sonora y de la indicación del mensaje
"Fallo anticontaminación".
La alerta se activa durante la circulación
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se ponga el contacto mientras el fallo de
funcionamiento persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá
durante el siguiente trayecto, después
del control de autodiagnosis del sistema
anticontaminación SCR. Durante la fase de circulación autorizada
(entre 1.100
km y 0 km)
Si se confirma el fallo del sistema SCR (después
de recorrer 50
km con la indicación permanente de
un fallo de funcionamiento) los testigos SERVICE
y autodiagnosis del motor se encienden y el testigo
UREA parpadea, acompañados de una señal sonora
y de la indicación de un mensaje (por ejemplo:
"Fallo anticontaminación: Arranque prohibido en
300
km") que informa de la autonomía de circulación
expresada en kilómetros o millas.
Al circular, el mensaje se indicará cada 30
segundos
mientras que el fallo de funcionamiento del sistema
anticontaminación SCR subsista.
La alerta se activará cada vez que ponga el contacto.
Acuda a la red PEUGEOT o a un taller cualificado lo
antes posible.
En caso contrario, no podrá rearrancar el motor del
vehículo.
9
Revisiones

208
5008_es_Chap09_verifications_ed01-2015

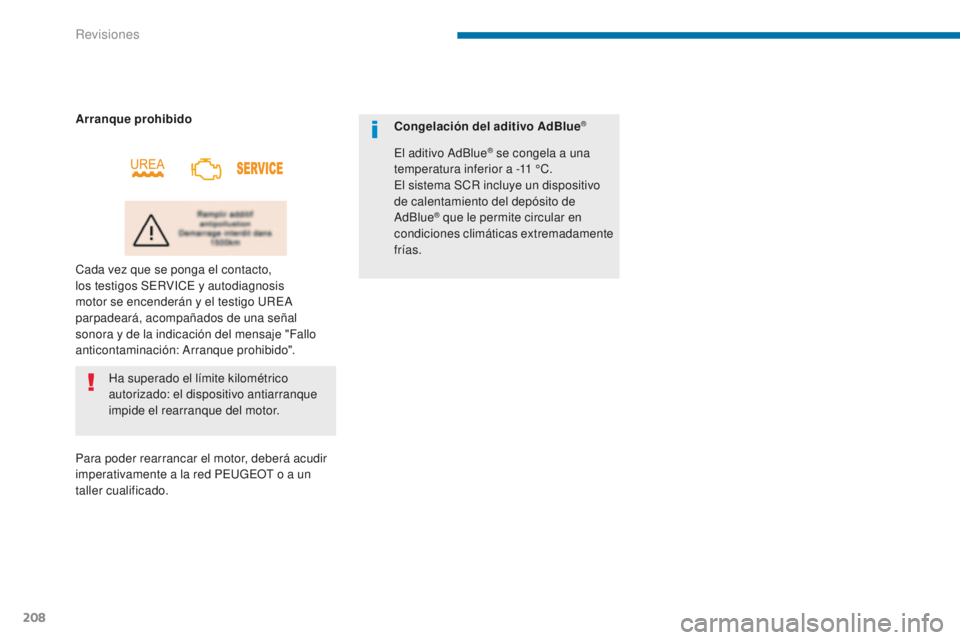

Ha superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide el rearranque del motor.
Arranque prohibido
Cada vez que se ponga el contacto,
los testigos SERVICE y autodiagnosis
motor se encenderán y el testigo UREA
parpadeará, acompañados de una señal
sonora y de la indicación del mensaje "Fallo
anticontaminación: Arranque prohibido".
Congelación del aditivo AdBlue
®
Para poder rearrancar el motor, deberá acudir
imperativamente a la red PEUGEOT o a un
taller cualificado.El aditivo AdBlue
® se congela a una
temperatura inferior a -11 °C.
El sistema SCR incluye un dispositivo
de calentamiento del depósito de
AdBlue
® que le permite circular en
condiciones climáticas extremadamente
frías.
Revisiones
