PEUGEOT 5008 2016 Manual del propietario (in Spanish)

249
5008_es_Chap10_infos-pratiques_ed01-2015

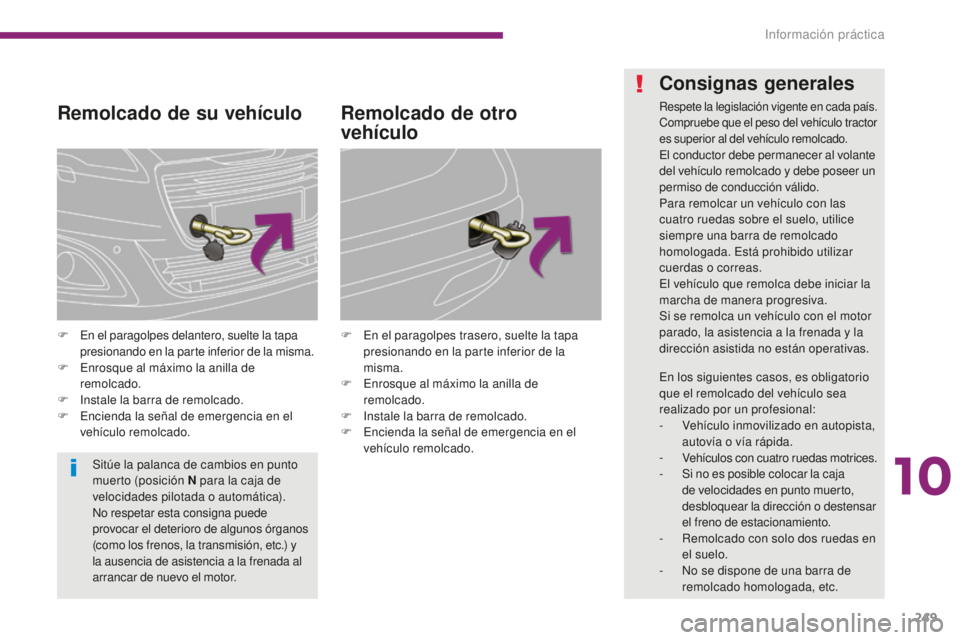

Remolcado de su vehículo
F En el paragolpes delantero, suelte la tapa presionando en la parte inferior de la misma.
F

E
nrosque al máximo la anilla de
remolcado.
F

I
nstale la barra de remolcado.
F

E
ncienda la señal de emergencia en el
vehículo remolcado. F
E n el paragolpes trasero, suelte la tapa
presionando en la parte inferior de la
misma.
F

E
nrosque al máximo la anilla de
remolcado.
F

I
nstale la barra de remolcado.
F

E
ncienda la señal de emergencia en el
vehículo remolcado.
Remolcado de otro
vehículo
Sitúe la palanca de cambios en punto
muerto (posición N para la caja de
velocidades pilotada o automática).
No respetar esta consigna puede
provocar el deterioro de algunos órganos
(como los frenos, la transmisión, etc.) y
la ausencia de asistencia a la frenada al
arrancar de nuevo el motor.
Consignas generales
Respete la legislación vigente en cada país.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las
cuatro ruedas sobre el suelo, utilice
siempre una barra de remolcado
homologada. Está prohibido utilizar
cuerdas o correas.
El vehículo que remolca debe iniciar la
marcha de manera progresiva.
Si se remolca un vehículo con el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas.
En los siguientes casos, es obligatorio
que el remolcado del vehículo sea
realizado por un profesional:
-

V
ehículo inmovilizado en autopista,
autovía o vía rápida.
-

Vehículos con cuatro ruedas motrices.- Si no es posible colocar la caja de velocidades en punto muerto,
desbloquear la dirección o destensar
el freno de estacionamiento.
-

R
emolcado con solo dos ruedas en
el suelo.
-

N
o se dispone de una barra de
remolcado homologada, etc.
10
Información práctica

250
5008_es_Chap10_infos-pratiques_ed01-2015

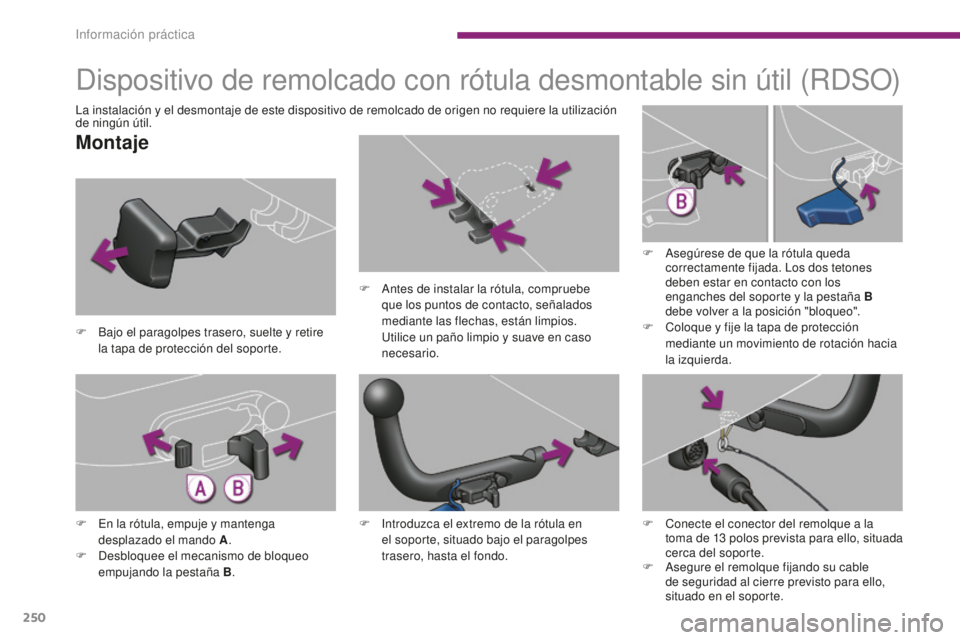

Dispositivo de remolcado con rótula desmontable sin útil (RDSO)
Montaje
F Bajo el paragolpes trasero, suelte y retire la tapa de protección del soporte. F

A
ntes de instalar la rótula, compruebe
que los puntos de contacto, señalados
mediante las flechas, están limpios. U tilice un paño limpio y suave en caso
necesario. F

A
segúrese de que la rótula queda
correctamente fijada. Los dos tetones
deben estar en contacto con los
enganches del soporte y la pestaña B
debe volver a la posición "bloqueo".
F C oloque y fije la tapa de protección
mediante un movimiento de rotación hacia
la izquierda.
F

E
n la rótula, empuje y mantenga
desplazado el mando A .
F

D
esbloquee el mecanismo de bloqueo
empujando la pestaña B .F

I
ntroduzca el extremo de la rótula en
el soporte, situado bajo el paragolpes
trasero, hasta el fondo.
La instalación y el desmontaje de este dispositivo de remolcado de origen no requiere la utilización
de ningún útil.
F
C
onecte el conector del remolque a la
toma de 13

p
olos prevista para ello, situada
cerca del soporte.
F

A
segure el remolque fijando su cable
de seguridad al cierre previsto para ello,
situado en el soporte.
Información práctica

251
5008_es_Chap10_infos-pratiques_ed01-2015

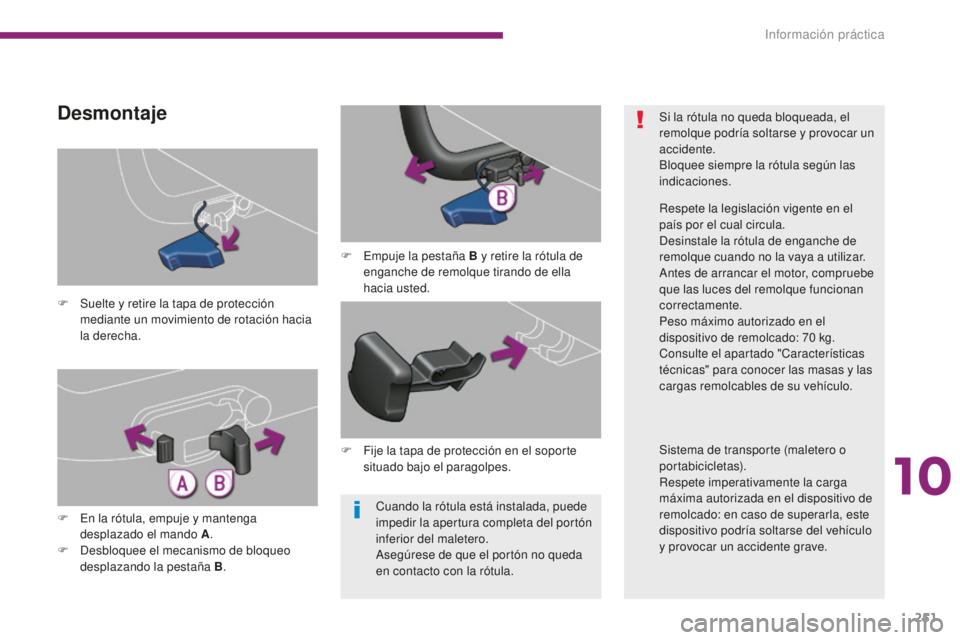

Cuando la rótula está instalada, puede
impedir la apertura completa del portón
inferior del maletero.
Asegúrese de que el portón no queda
en contacto con la rótula.
F

S

uelte y retire la tapa de protección
mediante un movimiento de rotación hacia
la derecha.
Desmontaje
F Empuje la pestaña B y retire la rótula de enganche de remolque tirando de ella
hacia usted.
F

E

n la rótula, empuje y mantenga
desplazado el mando A .
F

D

esbloquee el mecanismo de bloqueo
desplazando la pestaña B .F

F
ije la tapa de protección en el soporte
situado bajo el paragolpes. Si la rótula no queda bloqueada, el
remolque podría soltarse y provocar un
accidente.
Bloquee siempre la rótula según las
indicaciones.
Respete la legislación vigente en el
país por el cual circula.
Desinstale la rótula de enganche de
remolque cuando no la vaya a utilizar.
Antes de arrancar el motor, compruebe
que las luces del remolque funcionan
correctamente.
Peso máximo autorizado en el
dispositivo de remolcado: 70
kg.
Consulte el apartado "Características
técnicas" para conocer las masas y las
cargas remolcables de su vehículo.
Sistema de transporte (maletero o
portabicicletas).
Respete imperativamente la carga
máxima autorizada en el dispositivo de
remolcado: en caso de superarla, este
dispositivo podría soltarse del vehículo
y provocar un accidente grave.
10
Información práctica

252
5008_es_Chap10_infos-pratiques_ed01-2015

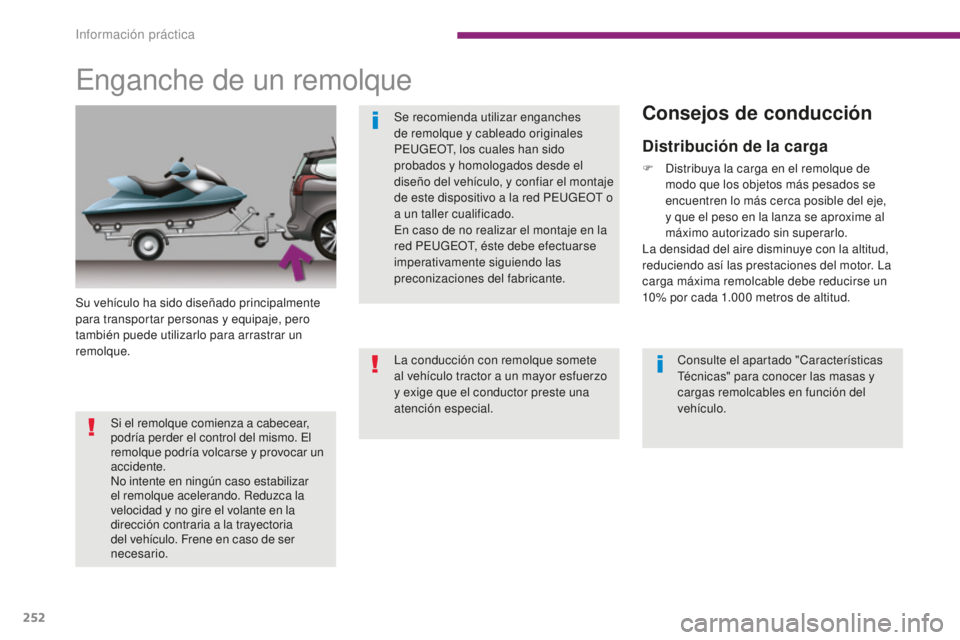

Enganche de un remolque
Su vehículo ha sido diseñado principalmente
para transportar personas y equipaje, pero
también puede utilizarlo para arrastrar un
remolque.Consulte el apartado "Características
Técnicas" para conocer las masas y
cargas remolcables en función del
vehículo.
Se recomienda utilizar enganches
de remolque y cableado originales
PEUGEOT, los cuales han sido
probados y homologados desde el
diseño del vehículo, y confiar el montaje
de este dispositivo a la red PEUGEOT o
a un taller cualificado.
En caso de no realizar el montaje en la
red PEUGEOT, éste debe efectuarse
imperativamente siguiendo las
preconizaciones del fabricante.
La conducción con remolque somete
al vehículo tractor a un mayor esfuerzo
y exige que el conductor preste una
atención especial.
Si el remolque comienza a cabecear,
podría perder el control del mismo. El
remolque podría volcarse y provocar un
accidente.
No intente en ningún caso estabilizar
el remolque acelerando. Reduzca la
velocidad y no gire el volante en la
dirección contraria a la trayectoria
del vehículo. Frene en caso de ser
necesario.
Consejos de conducción
Distribución de la carga
F Distribuya la carga en el remolque de
modo que los objetos más pesados se
encuentren lo más cerca posible del eje,
y que el peso en la lanza se aproxime al
máximo autorizado sin superarlo.
La densidad del aire disminuye con la altitud,
reduciendo así las prestaciones del motor. La
carga máxima remolcable debe reducirse un
10% por cada 1.000
metros de altitud.
Información práctica

253
5008_es_Chap10_infos-pratiques_ed01-2015

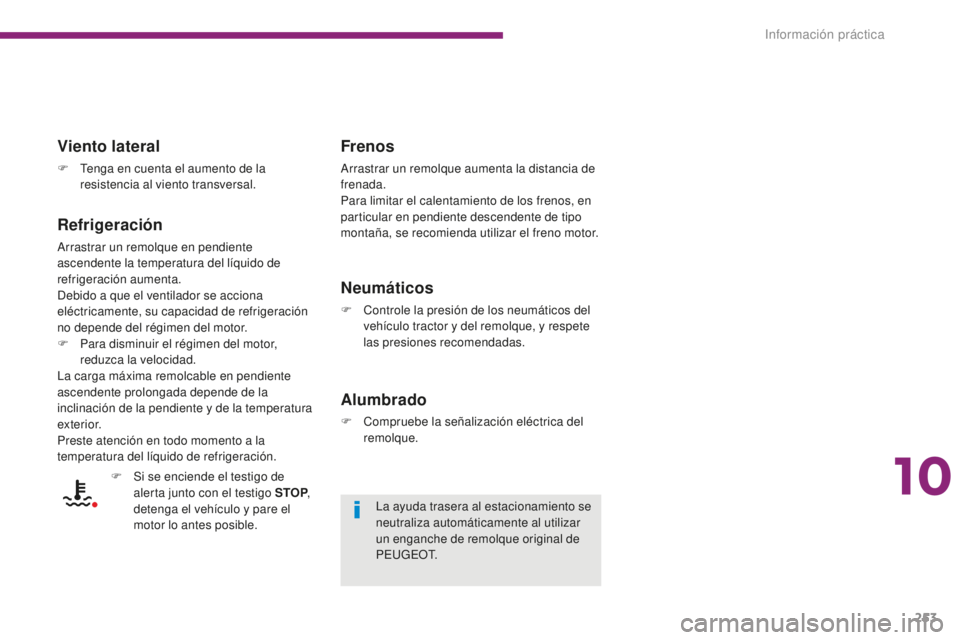

Viento lateral
F Tenga en cuenta el aumento de la resistencia al viento transversal.
Refrigeración
Arrastrar un remolque en pendiente
ascendente la temperatura del líquido de
refrigeración aumenta.
Debido a que el ventilador se acciona
eléctricamente, su capacidad de refrigeración
no depende del régimen del motor.
F

P
ara disminuir el régimen del motor,
reduzca la velocidad.
La carga máxima remolcable en pendiente
ascendente prolongada depende de la
inclinación de la pendiente y de la temperatura
exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigeración.
Frenos
Arrastrar un remolque aumenta la distancia de
frenada.
Para limitar el calentamiento de los frenos, en
particular en pendiente descendente de tipo
montaña, se recomienda utilizar el freno motor.
Neumáticos
F Controle la presión de los neumáticos del vehículo tractor y del remolque, y respete
las presiones recomendadas.
Alumbrado
F Compruebe la señalización eléctrica del remolque.
La ayuda trasera al estacionamiento se
neutraliza automáticamente al utilizar
un enganche de remolque original de
P E U G E O T.
F

S

i se enciende el testigo de
alerta junto con el testigo STOP ,
detenga el vehículo y pare el
motor lo antes posible.
10
Información práctica

254
5008_es_Chap10_infos-pratiques_ed01-2015

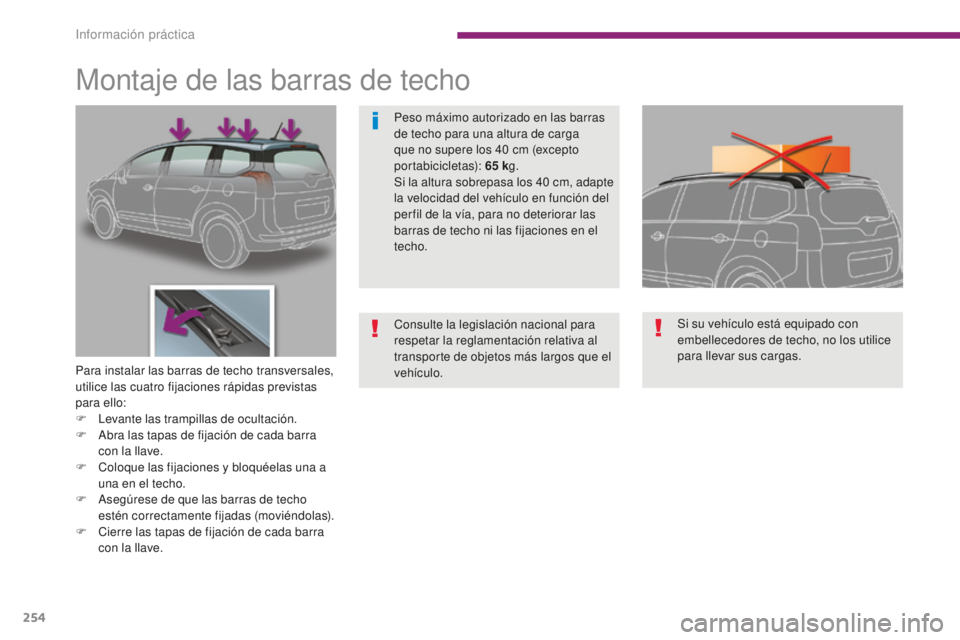

Montaje de las barras de techo
Para instalar las barras de techo transversales,
utilice las cuatro fijaciones rápidas previstas
para ello:
F
L
evante las trampillas de ocultación.
F

A
bra las tapas de fijación de cada barra
con la llave.
F

C
oloque las fijaciones y bloquéelas una a
una en el techo.
F

A
segúrese de que las barras de techo
estén correctamente fijadas (moviéndolas).
F

C
ierre las tapas de fijación de cada barra
con la llave. Si su vehículo está equipado con
embellecedores de techo, no los utilice
para llevar sus cargas.
Peso máximo autorizado en las barras
de techo para una altura de carga
que no supere los 40
cm (excepto
portabicicletas): 65 kg.
Si la altura sobrepasa los 40 cm, adapte
la velocidad del vehículo en función del
per fil de la vía, para no deteriorar las
barras de techo ni las fijaciones en el
techo.
Consulte la legislación nacional para
respetar la reglamentación relativa al
transporte de objetos más largos que el
vehículo.
Información práctica

255
5008_es_Chap10_infos-pratiques_ed01-2015

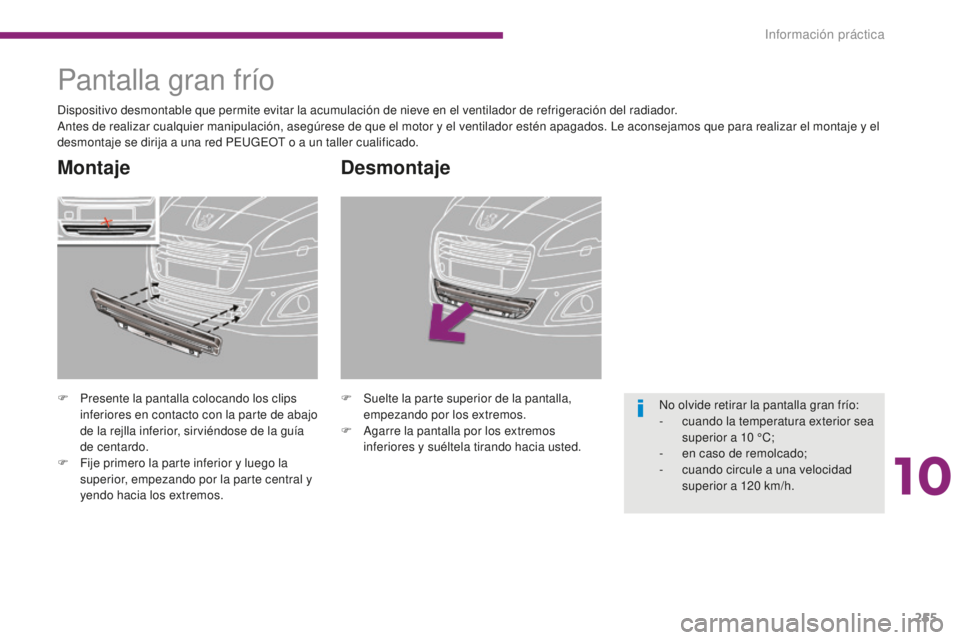

Desmontaje
F Suelte la parte superior de la pantalla, empezando por los extremos.
F

A
garre la pantalla por los extremos
inferiores y suéltela tirando hacia usted.
Pantalla gran frío
F Presente la pantalla colocando los clips inferiores en contacto con la parte de abajo
de la rejlla inferior, sirviéndose de la guía
de centardo.
F

F
ije primero la parte inferior y luego la
superior, empezando por la parte central y
yendo hacia los extremos.
Montaje
Dispositivo desmontable que permite evitar la acumulación de nieve en el ventilador de refrigeración del radiador.
Antes de realizar cualquier manipulación, asegúrese de que el motor y el ventilador estén apagados. Le aconsejamos que para realizar el montaje y el
desmontaje se dirija a una red PEUGEOT o a un taller cualificado.
No olvide retirar la pantalla gran frío:
-
c

uando la temperatura exterior sea
superior a 10
°C;
-

e
n caso de remolcado;
-

c
uando circule a una velocidad
superior a 120
km/h.
10
Información práctica

256
5008_es_Chap10_infos-pratiques_ed01-2015
"Protección"
Alfombrillas*, bandeja de maletero, red de
retención de carga, faldillas** de estilo, fundas
de asiento, gamas animales, protector de
umbral de maletero, etc.
"Seguridad"
Alarma antirrobo, grabado de las lunas,
antirrobos de rueda, cojines elevadores
y sillas infantiles, kit antiniebla, botiquín,
alcoholímetro, triángulos de preseñalización,
chaleco reflectante, sistema de localización
del vehículo robado, red de separación,
equipamientos de invierno (cadenas de nieve,
fundas antideslizantes, etc.).

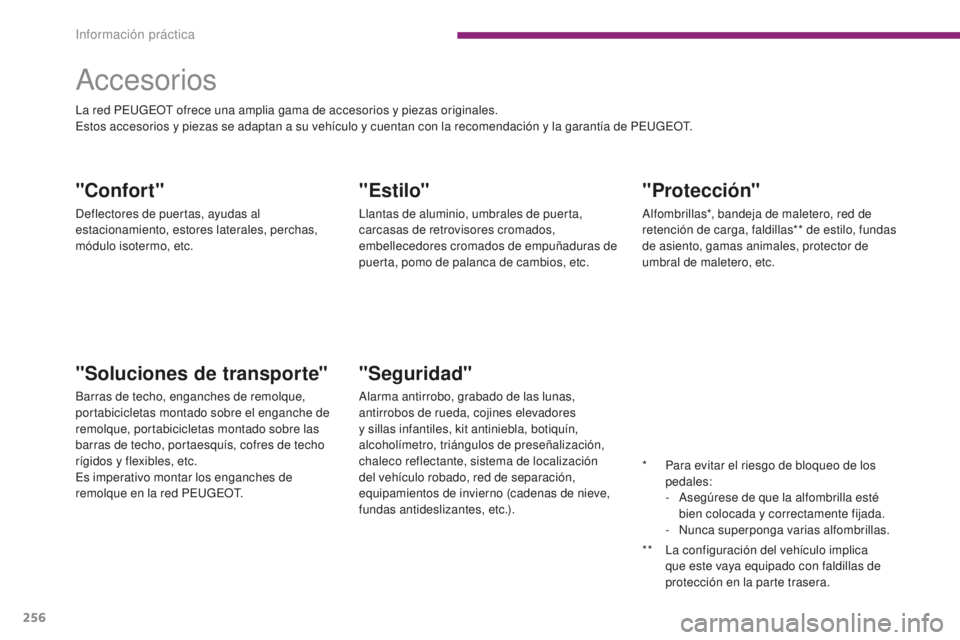

Accesorios
"Estilo"
Llantas de aluminio, umbrales de puerta,
carcasas de retrovisores cromados,
embellecedores cromados de empuñaduras de
puerta, pomo de palanca de cambios, etc.
"Soluciones de transporte"
Barras de techo, enganches de remolque,
portabicicletas montado sobre el enganche de
remolque, portabicicletas montado sobre las
barras de techo, portaesquís, cofres de techo
rígidos y flexibles, etc.
Es imperativo montar los enganches de
remolque en la red PEUGEOT.
"Confort"
Deflectores de puertas, ayudas al
estacionamiento, estores laterales, perchas,
módulo isotermo, etc. La red PEUGEOT ofrece una amplia gama de accesorios y piezas originales.
Estos accesorios y piezas se adaptan a su vehículo y cuentan con la recomendación y la garantía de PEUGEOT.*
P
ara evitar el riesgo de bloqueo de los
pedales:
-

A
segúrese de que la alfombrilla esté
bien colocada y correctamente fijada.
-
N

unca superponga varias alfombrillas.
**

L
a configuración del vehículo implica
que este vaya equipado con faldillas de
protección en la parte trasera.
Información práctica

257
5008_es_Chap10_infos-pratiques_ed01-2015

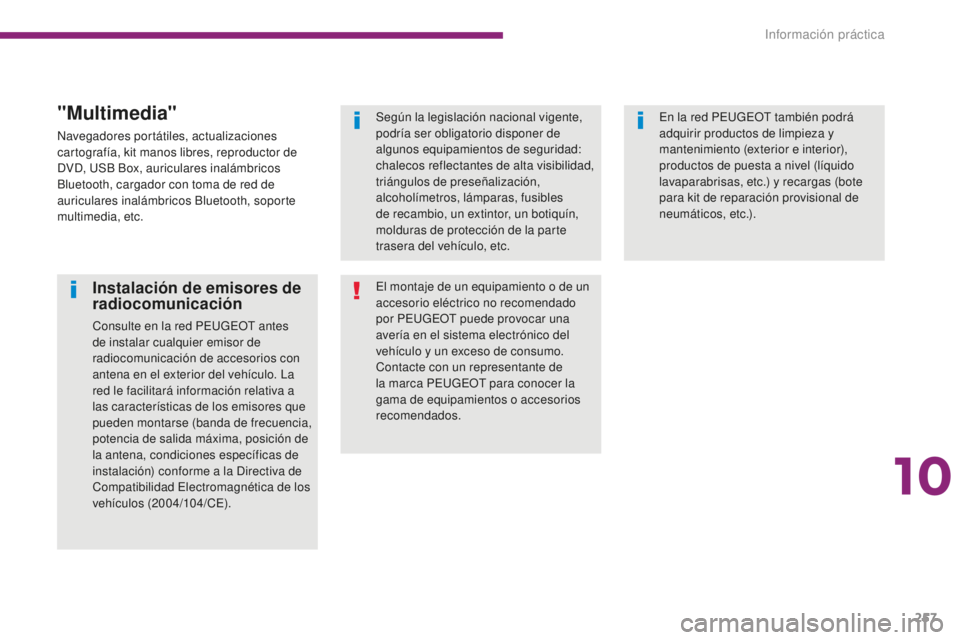

Instalación de emisores de
radiocomunicación
Consulte en la red PEUGEOT antes
de instalar cualquier emisor de
radiocomunicación de accesorios con
antena en el exterior del vehículo. La
red le facilitará información relativa a
las características de los emisores que
pueden montarse (banda de frecuencia,
potencia de salida máxima, posición de
la antena, condiciones específicas de
instalación) conforme a la Directiva de
Compatibilidad Electromagnética de los
vehículos (2004/104/CE).El montaje de un equipamiento o de un
accesorio eléctrico no recomendado
por PEUGEOT puede provocar una
avería en el sistema electrónico del
vehículo y un exceso de consumo.
Contacte con un representante de
la marca PEUGEOT para conocer la
gama de equipamientos o accesorios
recomendados. Según la legislación nacional vigente,
podría ser obligatorio disponer de
algunos equipamientos de seguridad:
chalecos reflectantes de alta visibilidad,
triángulos de preseñalización,
alcoholímetros, lámparas, fusibles
de recambio, un extintor, un botiquín,
molduras de protección de la parte
trasera del vehículo, etc.
En la red PEUGEOT también podrá
adquirir productos de limpieza y
mantenimiento (exterior e interior),
productos de puesta a nivel (líquido
lavaparabrisas, etc.) y recargas (bote
para kit de reparación provisional de
neumáticos, etc.).
"Multimedia"
Navegadores portátiles, actualizaciones
cartografía, kit manos libres, reproductor de
DVD, USB Box, auriculares inalámbricos
Bluetooth, cargador con toma de red de
auriculares inalámbricos Bluetooth, soporte
multimedia, etc.
10
Información práctica

258
5008_es_Chap11_caracteristiques_ed01-2015
Motores1,2 L PureTech 130 S&S1,6 L THP 1631,6 L THP 165 S&S
Caja de velocidades CVM6

(

Manual 6

marchas)CVA6
(

Automática 6 mrachas)E AT 6
(

Automática 6 marchas)
Tipo Variante Versión HNYM/S
HNYM/1S 5FMA /1
5FM A /1D 5G Z T/S
5G Z T/1S
Cilindrada (cm
3) 1 19 91 5981 598
Diámetro x carrera (mm) 70
x 90,577
x 85,877
x 85,8
Potencia máxima: norma CEE (kW)* 96120 121
Régimen de potencia máximo (rpm) 5
5006


0006


000
Par máximo: norma CEE (Nm) 230240240
Régimen de par máximo (rpm) 1


7501
4001
400
Carburante Sin plomoSin plomoSin plomo
Catalizador SíSíSí
Capacidad de aceite motor con cambio de
filtro (en litros)
(con cambio de filtro) 3,5
4,25 4,25
Motorizaciones y cajas de velocidades gasolina
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas por la reglamentación europea
(directiva 1999/99/CE).
Características Técnicas
