PEUGEOT 5008 2016 Manuale duso (in Italian)

146
5008_it_Chap07_securite_ed01-2015

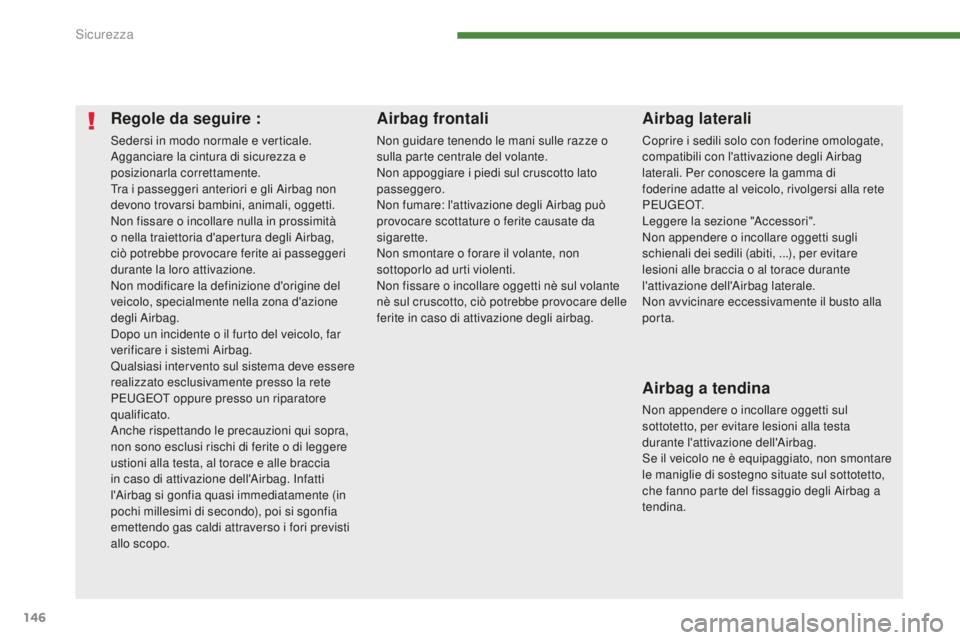

Regole da seguire :
Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag non
devono trovarsi bambini, animali, oggetti.
Non fissare o incollare nulla in prossimità
o nella traiettoria d'apertura degli Airbag,
ciò potrebbe provocare ferite ai passeggeri
durante la loro attivazione.
Non modificare la definizione d'origine del
veicolo, specialmente nella zona d'azione
degli Airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi Airbag.
Qualsiasi intervento sul sistema deve essere
realizzato esclusivamente presso la rete
PEUGEOT oppure presso un riparatore
qualificato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia
in caso di attivazione dell'Airbag. Infatti
l'Airbag si gonfia quasi immediatamente (in
pochi millesimi di secondo), poi si sgonfia
emettendo gas caldi attraverso i fori previsti
allo scopo.
Airbag laterali
Coprire i sedili solo con foderine omologate,
compatibili con l'attivazione degli Airbag
laterali. Per conoscere la gamma di
foderine adatte al veicolo, rivolgersi alla rete
P E U G E O T.
Leggere la sezione "Accessori".
Non appendere o incollare oggetti sugli
schienali dei sedili (abiti, ...), per evitare
lesioni alle braccia o al torace durante
l'attivazione dell'Airbag laterale.
Non avvicinare eccessivamente il busto alla
porta.
Airbag frontali
Non guidare tenendo le mani sulle razze o
sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli Airbag può
provocare scottature o ferite causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti nè sul volante
nè sul cruscotto, ciò potrebbe provocare delle
ferite in caso di attivazione degli airbag.
Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla testa
durante l'attivazione dell'Airbag.
Se il veicolo ne è equipaggiato, non smontare
le maniglie di sostegno situate sul sottotetto,
che fanno parte del fissaggio degli Airbag a
tendina.
Sicurezza

190
5008_it_Chap09_verifications_ed01-2015

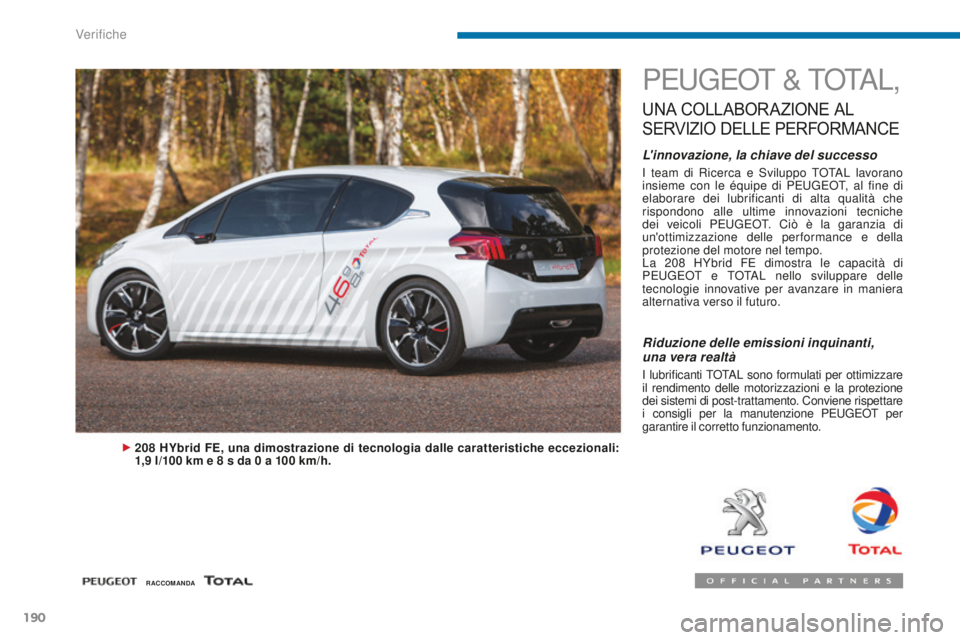

PEUGEOT & TOTAL,
UNA COLLABORAZIONE A L
S

ERVIZIO
D
ELLE
P
ERFORMANCE
L'innovazione, la chiave del successo
I team di Ricerca e Sviluppo TOTAL lavorano
insieme con le équipe di PEUGEOT, al fine di
elaborare dei lubrificanti di alta qualità che
rispondono alle ultime innovazioni tecniche
dei veicoli PEUGEOT. Ciò è la garanzia di
un'ottimizzazione delle per formance e della
protezione del motore nel tempo.
La 208
HYbrid FE dimostra le capacità di
PEUGEOT e TOTAL nello sviluppare delle
tecnologie innovative per avanzare in maniera
alternativa verso il futuro.
208 HYbrid FE, una dimostrazione di tecnologia dalle caratteristiche eccezionali:
1,9 l/100 km e 8 s da 0 a 100 km/h.
Riduzione delle emissioni inquinanti,
una vera realtà
I lubrificanti TOTAL sono formulati per ottimizzare
il rendimento delle motorizzazioni e la protezione
dei sistemi di post-trattamento. Conviene rispettare i consigli per la manutenzione PEUGEOT per
garantire il corretto funzionamento.
R ACCOMANDA
Verifiche

191
5008_it_Chap09_verifications_ed01-2015

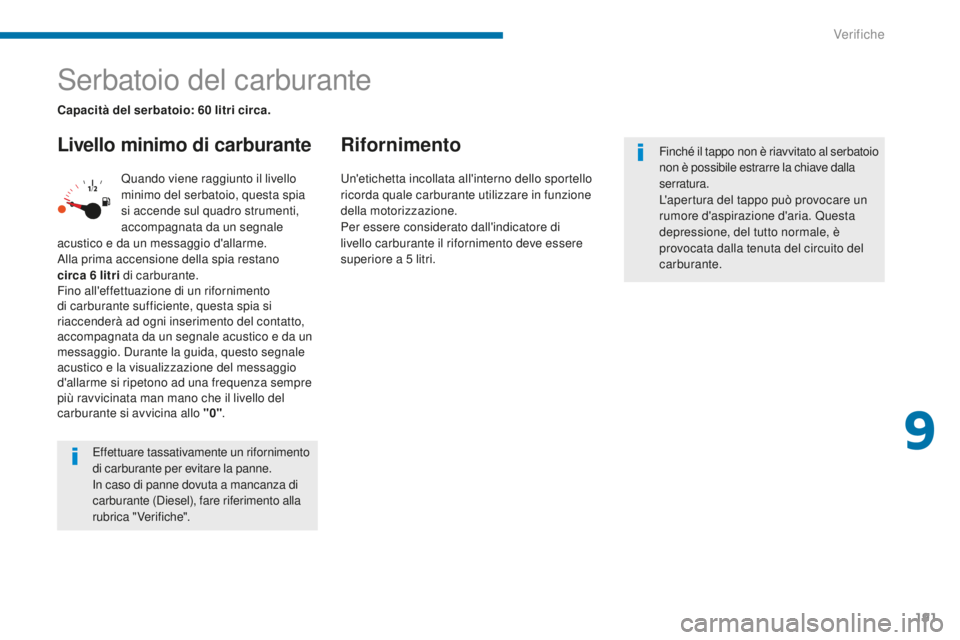

Serbatoio del carburante
Livello minimo di carburanteRifornimento
Quando viene raggiunto il livello
minimo del serbatoio, questa spia
si accende sul quadro strumenti,
accompagnata da un segnale
acustico e da un messaggio d'allarme.
Alla prima accensione della spia restano
circa 6

litri di carburante.
Fino all'effettuazione di un rifornimento
di carburante sufficiente, questa spia si
riaccenderà ad ogni inserimento del contatto,
accompagnata da un segnale acustico e da un
messaggio. Durante la guida, questo segnale
acustico e la visualizzazione del messaggio
d'allarme si ripetono ad una frequenza sempre
più ravvicinata man mano che il livello del
carburante si avvicina allo "0" .
Capacità del serbatoio: 60
litri circa.
Finché il tappo non è riavvitato al serbatoio
non è possibile estrarre la chiave dalla
serratura.
L'apertura del tappo può provocare un
rumore d'aspirazione d'aria. Questa
depressione, del tutto normale, è
provocata dalla tenuta del circuito del
carburante.
Effettuare tassativamente un rifornimento
di carburante per evitare la panne.
In caso di panne dovuta a mancanza di
carburante (Diesel), fare riferimento alla
rubrica "Verifiche". Un'etichetta incollata all'interno dello sportello
ricorda quale carburante utilizzare in funzione
della motorizzazione.
Per essere considerato dall'indicatore di
livello carburante il rifornimento deve essere
superiore a 5
litri.
9
Verifiche

192
5008_it_Chap09_verifications_ed01-2015

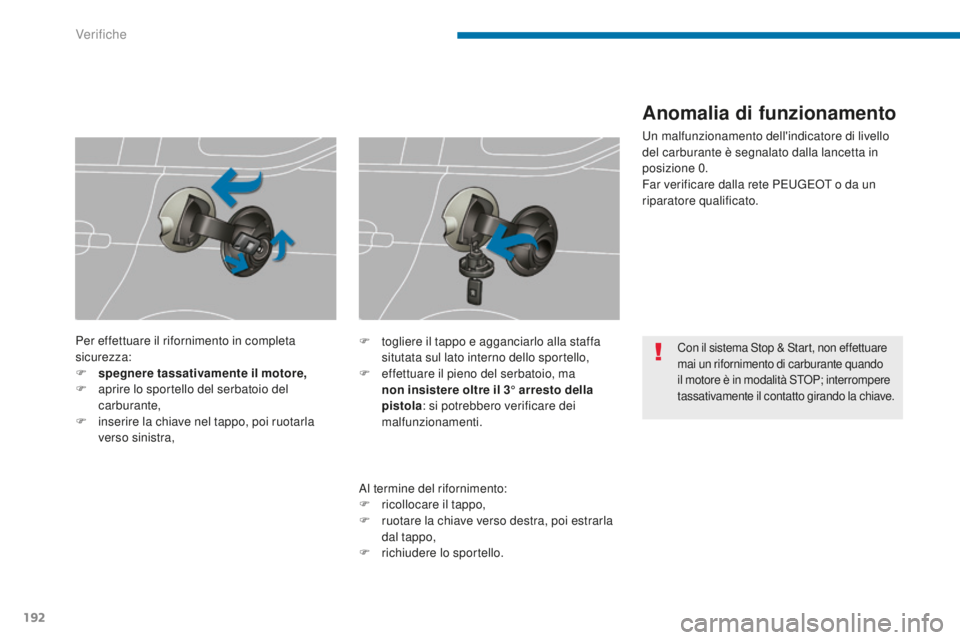

Con il sistema Stop & Start, non effettuare
mai un rifornimento di carburante quando
il motore è in modalità STOP; interrompere
tassativamente il contatto girando la chiave.Per effettuare il rifornimento in completa
sicurezza:
F
s
pegnere tassativamente il motore,
F

a
prire lo sportello del serbatoio del
carburante,
F

i
nserire la chiave nel tappo, poi ruotarla
verso sinistra,
Al termine del rifornimento:
F

r
icollocare il tappo,
F

r
uotare la chiave verso destra, poi estrarla
dal tappo,
F

r
ichiudere lo sportello.
F
t ogliere il tappo e agganciarlo alla staffa
situtata sul lato interno dello sportello,
F

e
ffettuare il pieno del serbatoio, ma
non insistere oltre il 3° arresto della
pistola : si potrebbero verificare dei
malfunzionamenti.
Anomalia di funzionamento
Un malfunzionamento dell'indicatore di livello
del carburante è segnalato dalla lancetta in
posizione 0.
Far verificare dalla rete PEUGEOT o da un
riparatore qualificato.
Verifiche

DIESEL
193
5008_it_Chap09_verifications_ed01-2015
Carburante utilizzato per i
motori benzina
I motori benzina sono compatibili con i
biocarburanti benzina di tipo E10 (contenenti il
10% di etanolo), conformi alle norme europee
EN 228
e EN 15376.
I carburanti di tipo E85
(contenenti fino all'85%
di etanolo) sono esclusivamente riservati
ai veicoli commercializzati per questo tipo
di carburante (veicoli BioFlex). La qualità di
etanolo deve rispettare la norma europea EN
15293.
Carburante utilizzato per i
motori Diesel
I motori Diesel sono compatibili con i
biocarburanti conformi agli standard europei
attuali e futuri (gasolio che rispetta la norma
EN 590
miscelato con un biocarburante che
rispetta la norma EN 14214) che possono
essere distribuiti dalle stazioni di servizio
(possibilità di integrarvi fino al 7% di Estere
Metilico di Acido Grasso).
L'utilizzo del biocarburante B30
è possibile su
alcuni motori Diesel. Tuttavia, questo utilizzo,
anche se occasionale, necessita l'applicazione
rigorosa delle condizioni particolari di
manutenzione. Rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
L’utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali puri o diluiti,
nafta ad uso domestico, ecc.) è rigorosamente
vietato (rischi di danneggiamenti del motore e
del circuito del carburante).
9
Verifiche

194
5008_it_Chap09_verifications_ed01-2015

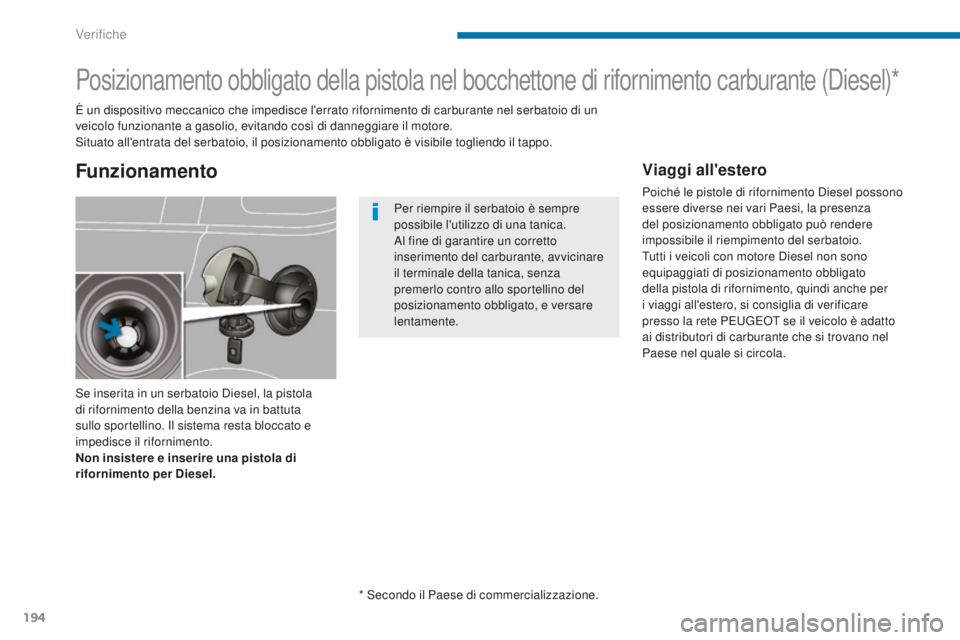

Posizionamento obbligato della pistola nel bocchettone di rifornimento carburante (Diesel)*
Se inserita in un serbatoio Diesel, la pistola
di rifornimento della benzina va in battuta
sullo sportellino. Il sistema resta bloccato e
impedisce il rifornimento.
Non insistere e inserire una pistola di
rifornimento per Diesel. È un dispositivo meccanico che impedisce l'errato rifornimento di carburante nel serbatoio di un
veicolo funzionante a gasolio, evitando così di danneggiare il motore.
Situato all'entrata del serbatoio, il posizionamento obbligato è visibile togliendo il tappo.
Funzionamento
Per riempire il serbatoio è sempre
possibile l'utilizzo di una tanica.
Al fine di garantire un corretto
inserimento del carburante, avvicinare
il terminale della tanica, senza
premerlo contro allo sportellino del
posizionamento obbligato, e versare
lentamente.
Viaggi all'estero
Poiché le pistole di rifornimento Diesel possono
essere diverse nei vari Paesi, la presenza
del posizionamento obbligato può rendere
impossibile il riempimento del serbatoio.
Tutti i veicoli con motore Diesel non sono
equipaggiati di posizionamento obbligato
della pistola di rifornimento, quindi anche per
i viaggi all'estero, si consiglia di verificare
presso la rete PEUGEOT se il veicolo è adatto
ai distributori di carburante che si trovano nel
Paese nel quale si circola.
* Secondo il Paese di commercializzazione.
Verifiche

195
5008_it_Chap09_verifications_ed01-2015

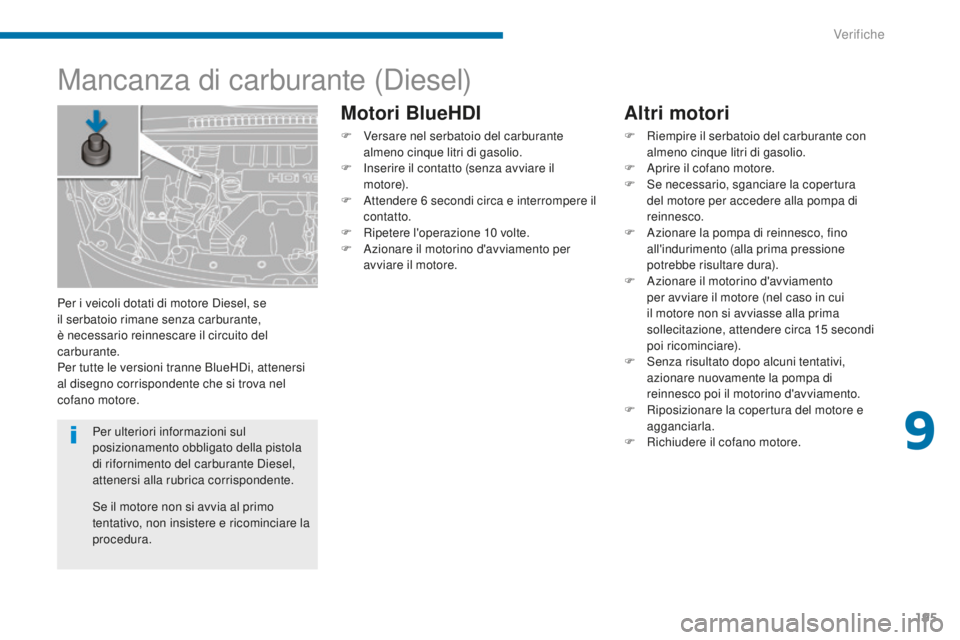

Mancanza di carburante (Diesel)
Altri motori
F Riempire il serbatoio del carburante con almeno cinque litri di gasolio.
F

A
prire il cofano motore.
F

S
e necessario, sganciare la copertura
del motore per accedere alla pompa di
reinnesco.
F

A
zionare la pompa di reinnesco, fino
all'indurimento (alla prima pressione
potrebbe risultare dura).
F

A
zionare il motorino d'avviamento
per avviare il motore (nel caso in cui
il motore non si avviasse alla prima
sollecitazione, attendere circa 15
secondi
poi ricominciare).
F

S
enza risultato dopo alcuni tentativi,
azionare nuovamente la pompa di
reinnesco poi il motorino d'avviamento.
F

R
iposizionare la copertura del motore e
agganciarla.
F

R
ichiudere il cofano motore.
Per i veicoli dotati di motore Diesel, se
il serbatoio rimane senza carburante,
è necessario reinnescare il circuito del
carburante.
Per tutte le versioni tranne BlueHDi, attenersi
al disegno corrispondente che si trova nel
cofano motore.
Se il motore non si avvia al primo
tentativo, non insistere e ricominciare la
procedura.
Motori BlueHDI
F Versare nel serbatoio del carburante almeno cinque litri di gasolio.
F

I
nserire il contatto (senza avviare il
motore).
F

A
ttendere 6 secondi circa e interrompere il
contatto.
F

R
ipetere l'operazione 10

volte.
F

A
zionare il motorino d'avviamento per
avviare il motore.
Per ulteriori informazioni sul
posizionamento obbligato della pistola
di rifornimento del carburante Diesel,
attenersi alla rubrica corrispondente.
9
Verifiche

196
5008_it_Chap09_verifications_ed01-2015

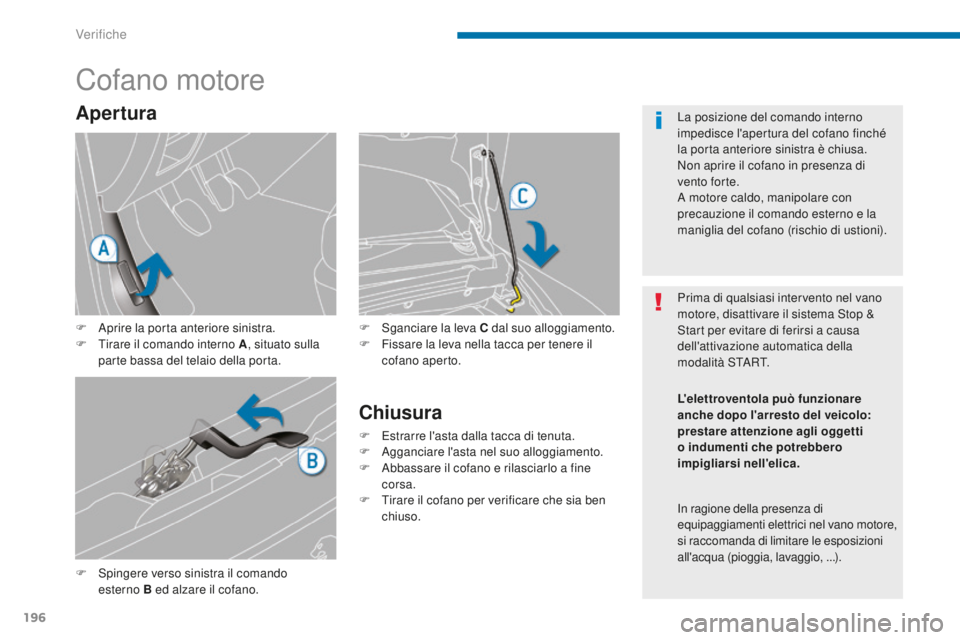

Cofano motore
F Spingere verso sinistra il comando esterno B ed alzare il cofano. F

S
ganciare la leva C dal suo alloggiamento.
F
F
issare la leva nella tacca per tenere il
cofano aperto.
Chiusura
F Estrarre l'asta dalla tacca di tenuta.
F A gganciare l'asta nel suo alloggiamento.
F

A
bbassare il cofano e rilasciarlo a fine
corsa.
F

T
irare il cofano per verificare che sia ben
chiuso.
Apertura
F Aprire la porta anteriore sinistra.
F T irare il comando interno A , situato sulla
parte bassa del telaio della porta. Prima di qualsiasi intervento nel vano
motore, disattivare il sistema Stop
&
Start per evitare di ferirsi a causa
dell'attivazione automatica della
modalità START. La posizione del comando interno
impedisce l'apertura del cofano finché
la porta anteriore sinistra è chiusa.
Non aprire il cofano in presenza di
vento for te.
A motore caldo, manipolare con
precauzione il comando esterno e la
maniglia del cofano (rischio di ustioni).
L'elettroventola può funzionare
anche dopo l'arresto del veicolo:
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
In ragione della presenza di
equipaggiamenti elettrici nel vano motore,
si raccomanda di limitare le esposizioni
all'acqua (pioggia, lavaggio, ...).
Verifiche

197
5008_it_Chap09_verifications_ed01-2015

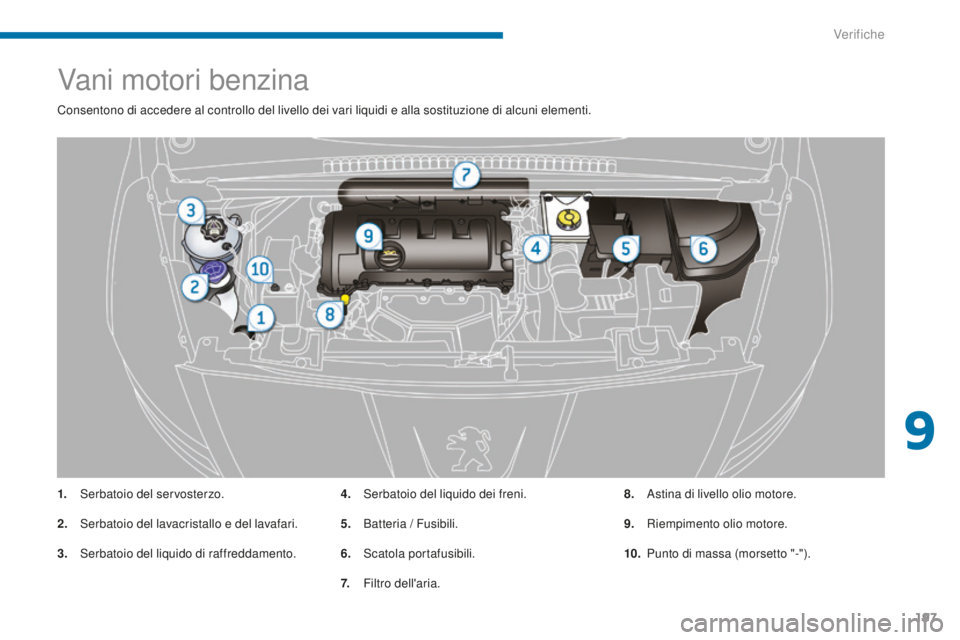

Vani motori benzina
Consentono di accedere al controllo del livello dei vari liquidi e alla sostituzione di alcuni elementi.
1.
S
erbatoio del servosterzo.
2.
S

erbatoio del lavacristallo e del lavafari.
3.
Se

rbatoio del liquido di raffreddamento. 4.
S

erbatoio del liquido dei freni.
5.
B

atteria / Fusibili.
6.
S

catola portafusibili.
7.
F

iltro dell'aria.8.
A

stina di livello olio motore.
9.
R

iempimento olio motore.
10.
P

unto di massa (morsetto "-").
9
Verifiche

198
5008_it_Chap09_verifications_ed01-2015

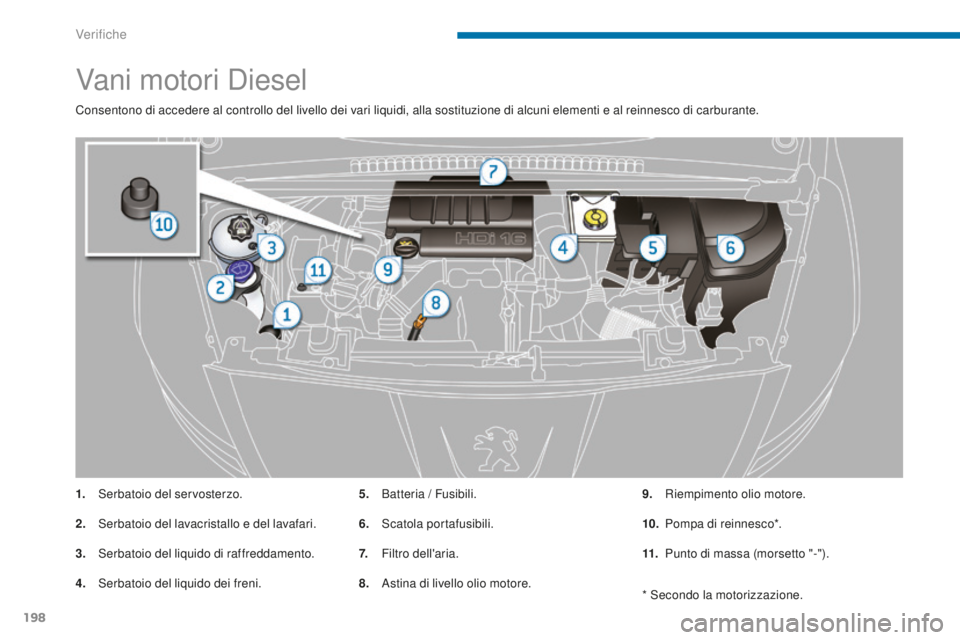

Vani motori Diesel
Consentono di accedere al controllo del livello dei vari liquidi, alla sostituzione di alcuni elementi e al reinnesco di carburante.
1.
S
erbatoio del servosterzo.
2.
S

erbatoio del lavacristallo e del lavafari.
3.
Se

rbatoio del liquido di raffreddamento.
4.
S

erbatoio del liquido dei freni. 5.
B

atteria / Fusibili.
6.
S

catola portafusibili.
7.
F

iltro dell'aria.
8.
A

stina di livello olio motore.9.
R

iempimento olio motore.
10.
P

ompa di reinnesco*.
11.
P

unto di massa (morsetto "-").
* Secondo la motorizzazione.
Verifiche
