PEUGEOT 5008 2016 Manuale duso (in Italian)

229
5008_it_Chap10_infos-pratiques_ed01-2015

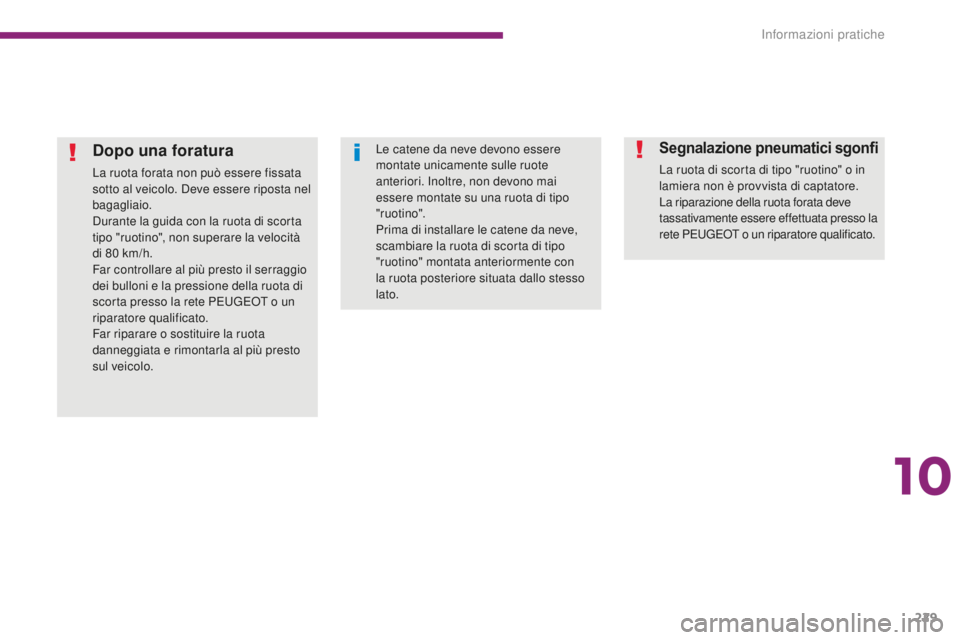

Dopo una foratura
La ruota forata non può essere fissata
sotto al veicolo. Deve essere riposta nel
bagagliaio.
Durante la guida con la ruota di scorta
tipo "ruotino", non superare la velocità
di 80 km/h.
Far controllare al più presto il serraggio
dei bulloni e la pressione della ruota di
scorta presso la rete PEUGEOT o un
riparatore qualificato.
Far riparare o sostituire la ruota
danneggiata e rimontarla al più presto
sul veicolo.
Segnalazione pneumatici sgonfi
La ruota di scorta di tipo "ruotino" o in
lamiera non è provvista di captatore.
La riparazione della ruota forata deve
tassativamente essere effettuata presso la
rete PEUGEOT o un riparatore qualificato.
Le catene da neve devono essere
montate unicamente sulle ruote
anteriori. Inoltre, non devono mai
essere montate su una ruota di tipo
"ruotino".
Prima di installare le catene da neve,
scambiare la ruota di scorta di tipo
"ruotino" montata anteriormente con
la ruota posteriore situata dallo stesso
lato.
10
Informazioni pratiche

230
5008_it_Chap10_infos-pratiques_ed01-2015

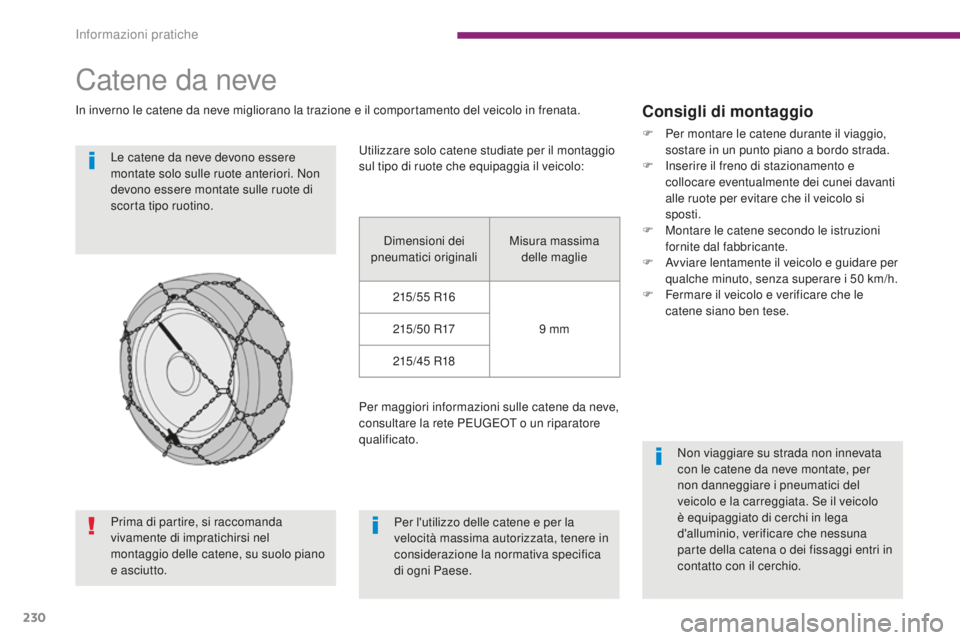

Catene da neve
In inverno le catene da neve migliorano la trazione e il comportamento del veicolo in frenata.Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di
scorta tipo ruotino.
Per l'utilizzo delle catene e per la
velocità massima autorizzata, tenere in
considerazione la normativa specifica
di ogni Paese.Consigli di montaggio
F Per montare le catene durante il viaggio, sostare in un punto piano a bordo strada.
F

I
nserire il freno di stazionamento e
collocare eventualmente dei cunei davanti
alle ruote per evitare che il veicolo si
sposti.
F

M
ontare le catene secondo le istruzioni
fornite dal fabbricante.
F

A
vviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50
km/h.
F

F
ermare il veicolo e verificare che le
catene siano ben tese.
Non viaggiare su strada non innevata
con le catene da neve montate, per
non danneggiare i pneumatici del
veicolo e la carreggiata. Se il veicolo
è equipaggiato di cerchi in lega
d'alluminio, verificare che nessuna
parte della catena o dei fissaggi entri in
contatto con il cerchio.
Utilizzare solo catene studiate per il montaggio
sul tipo di ruote che equipaggia il veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie
215/55


R16 9

mm
215 / 5 0


R17
215/45


R18
Per maggiori informazioni sulle catene da neve,
consultare la rete PEUGEOT o un riparatore
qualificato.
Prima di partire, si raccomanda
vivamente di impratichirsi nel
montaggio delle catene, su suolo piano
e asciutto.
Informazioni pratiche

231
5008_it_Chap10_infos-pratiques_ed01-2015

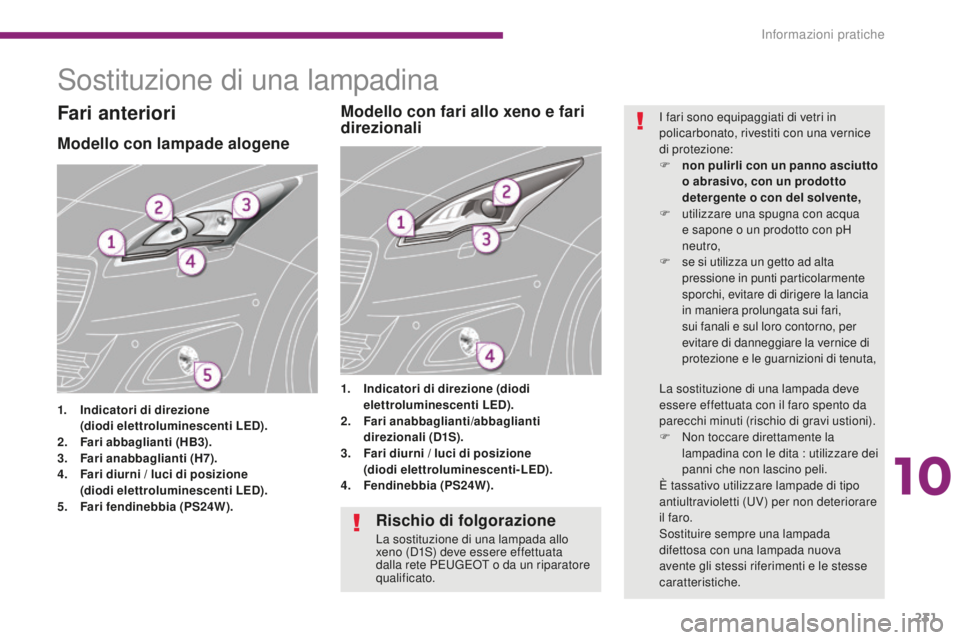

Sostituzione di una lampadina
Modello con lampade alogene
1. Indicatori di direzione
( diodi elettroluminescenti LED).
2.
F

ari abbaglianti (HB3).
3.
F

ari anabbaglianti (H7).
4.
F

ari diurni / luci di posizione


(
diodi elettroluminescenti LED).
5.
F

ari fendinebbia (PS24W). 1.
I

ndicatori di direzione (diodi
elettroluminescenti LED).
2. F ari anabbaglianti/abbaglianti
direzionali (D1S).
3.
F

ari diurni / luci di posizione
(diodi elettroluminescenti-LED).
4.
F

endinebbia (PS24W).
Modello con fari allo xeno e fari
direzionaliFari anterioriI fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:
F
no
n pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
F

u
tilizzare una spugna con acqua
e sapone o un prodotto con pH
neutro,
F

s
e si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice di
protezione e le guarnizioni di tenuta,
La sostituzione di una lampada deve
essere effettuata con il faro spento da
parecchi minuti (rischio di gravi ustioni).
F

N
on toccare direttamente la
lampadina con le dita : utilizzare dei
panni che non lascino peli.
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente gli stessi riferimenti e le stesse
caratteristiche.
Rischio di folgorazione
La sostituzione di una lampada allo
xeno (D1S) deve essere effettuata
dalla rete PEUGEOT o da un riparatore
qualificato.
10
Informazioni pratiche

232
5008_it_Chap10_infos-pratiques_ed01-2015

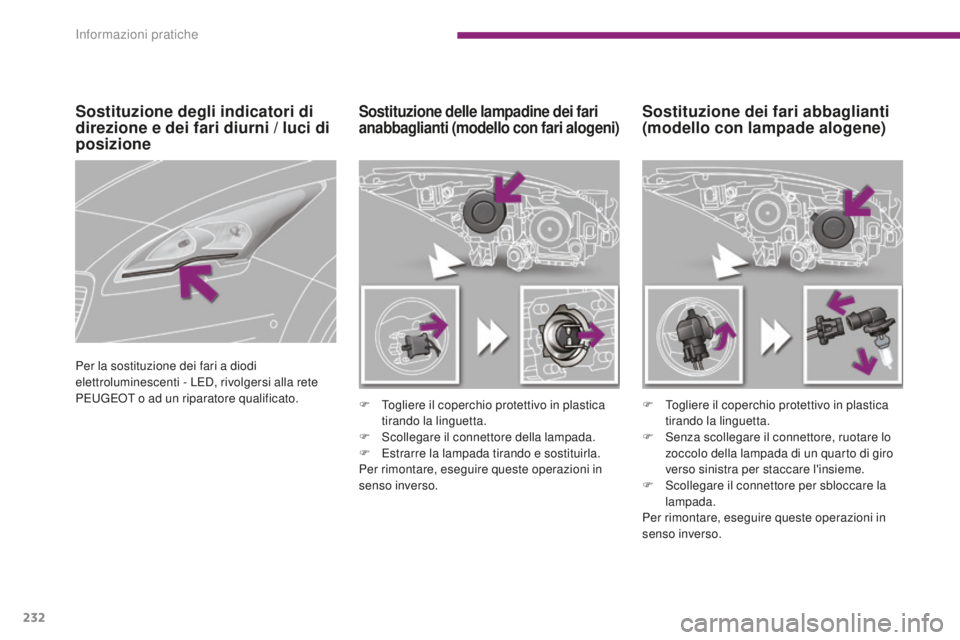

Sostituzione dei fari abbaglianti
(modello con lampade alogene)Sostituzione delle lampadine dei fari
anabbaglianti (modello con fari alogeni)
F Togliere il coperchio protettivo in plastica tirando la linguetta.
F

S
collegare il connettore della lampada.
F

E
strarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. F
T ogliere il coperchio protettivo in plastica
tirando la linguetta.
F

S
enza scollegare il connettore, ruotare lo
zoccolo della lampada di un quarto di giro
verso sinistra per staccare l'insieme.
F

S
collegare il connettore per sbloccare la
lampada.
Per rimontare, eseguire queste operazioni in
senso inverso.
Sostituzione degli indicatori di
direzione e dei fari diurni / luci di
posizione
Per la sostituzione dei fari a diodi
elettroluminescenti - LED, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Informazioni pratiche

233
5008_it_Chap10_infos-pratiques_ed01-2015

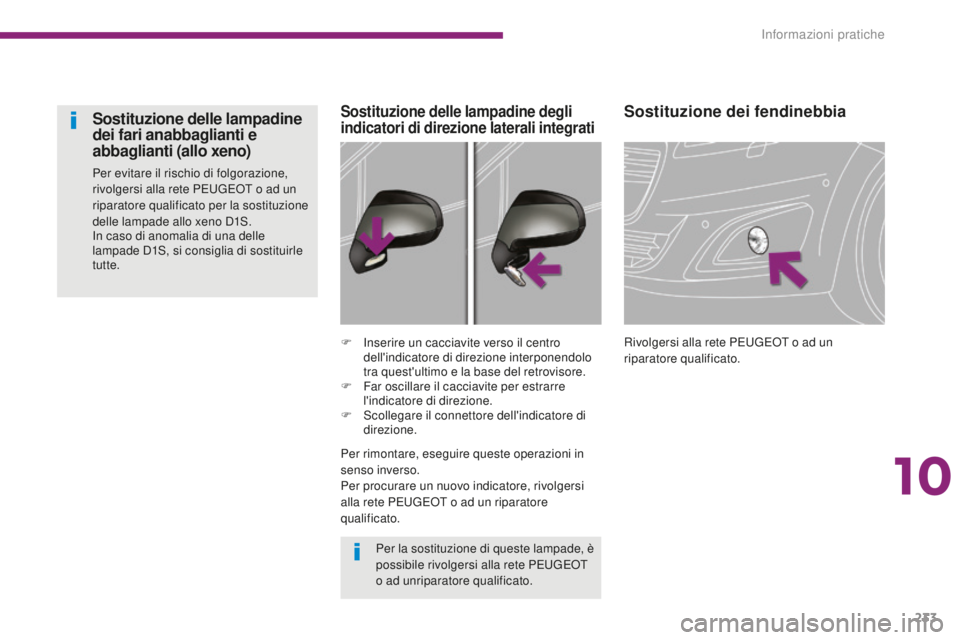

Sostituzione dei fendinebbia
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
F
I
nserire un cacciavite verso il centro
dell'indicatore di direzione interponendolo
tra quest'ultimo e la base del retrovisore.
F

F

ar oscillare il cacciavite per estrarre
l'indicatore di direzione.
F

S

collegare il connettore dell'indicatore di
direzione.
Sostituzione delle lampadine degli
indicatori di direzione laterali integratiSostituzione delle lampadine
dei fari anabbaglianti e
abbaglianti (allo xeno)
Per evitare il rischio di folgorazione,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per la sostituzione
delle lampade allo xeno D1S.
In caso di anomalia di una delle
lampade D1S, si consiglia di sostituirle
tutte.
Per la sostituzione di queste lampade, è
possibile rivolgersi alla rete PEUGEOT
o ad unriparatore qualificato.
Per rimontare, eseguire queste operazioni in
senso inverso.
Per procurare un nuovo indicatore, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.
10
Informazioni pratiche

234
5008_it_Chap10_infos-pratiques_ed01-2015

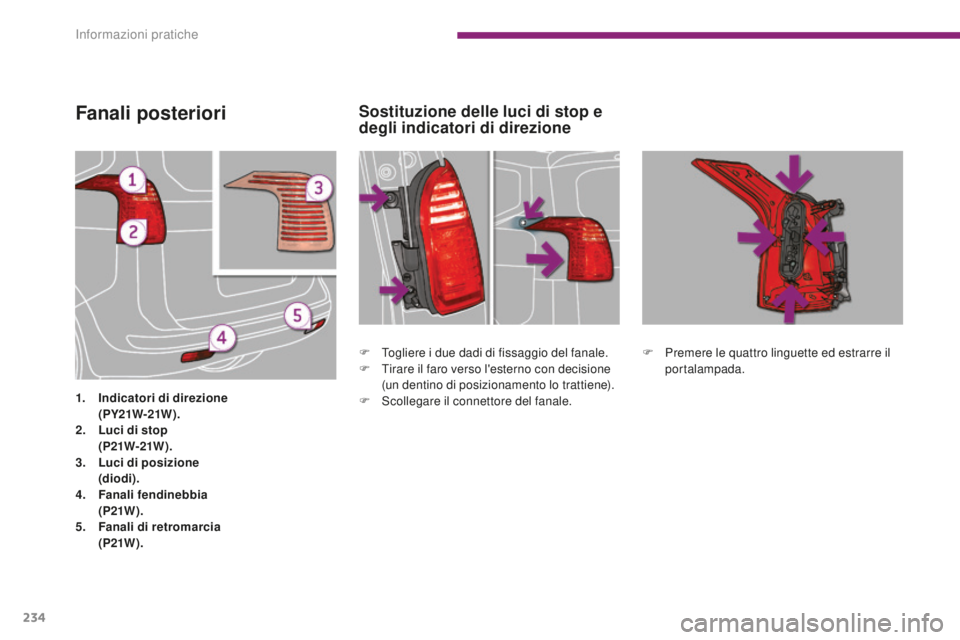

Fanali posteriori
1. Indicatori di direzione (
PY21W-21W ).
2.
L

uci di stop
(

P21W-21W ).
3.
L

uci di posizione


(diodi).
4.
F

anali fendinebbia


(P21W ).
5.
F

anali di retromarcia
(

P21W ). F

T
ogliere i due dadi di fissaggio del fanale.
F
T
irare il faro verso l'esterno con decisione
(un dentino di posizionamento lo trattiene).
F S collegare il connettore del fanale.F

P
remere le quattro linguette ed estrarre il
portalampada.
Sostituzione delle luci di stop e
degli indicatori di direzione
Informazioni pratiche

235
5008_it_Chap10_infos-pratiques_ed01-2015

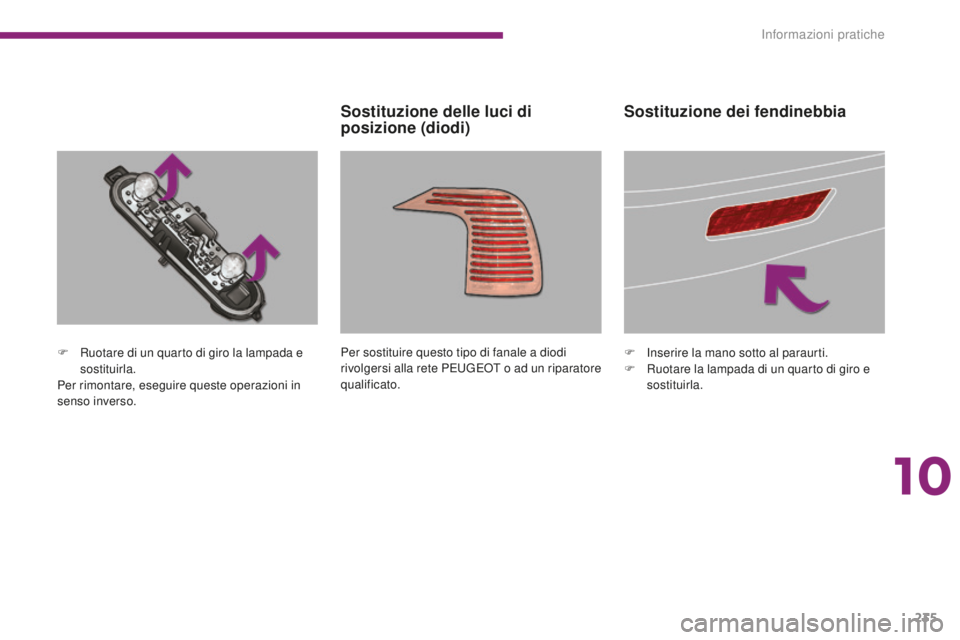

F Ruotare di un quarto di giro la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. Per sostituire questo tipo di fanale a diodi
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
F
I nserire la mano sotto al paraurti.
F R uotare la lampada di un quarto di giro e
sostituirla.
Sostituzione delle luci di
posizione (diodi) Sostituzione dei fendinebbia
10
Informazioni pratiche

236
5008_it_Chap10_infos-pratiques_ed01-2015
F Premere le coppie di mollette A, poi B e
poi C , per sbloccare i portalampade.
F
A
prire il bagagliaio e staccare la
guarnizione superiore del portellone.
F

S

montare il rivestimento centrale del
portellone.
F

S

vitare i due dadi con una chiave da 10.
F

P

remere le aste filettate trattenendo il
fanale dall'esterno.
F

R

ichiudere il portellone.
F

S

collegare il connettore del fanalino poi
il tubo del lavacristallo per staccare il
coperchio trasparente.

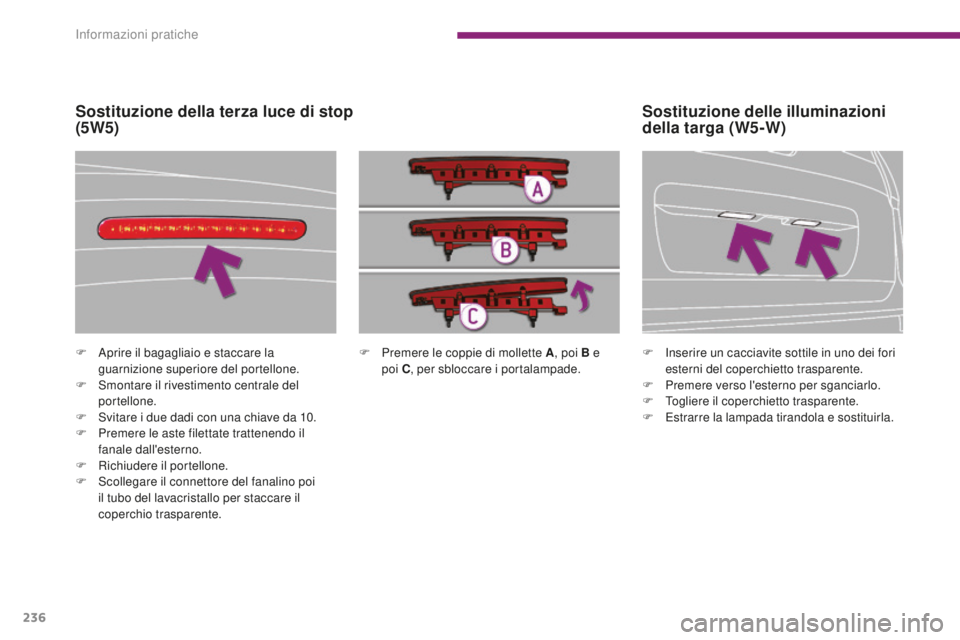

Sostituzione della terza luce di stop
(5W5)
F Inserire un cacciavite sottile in uno dei fori esterni del coperchietto trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

T
ogliere il coperchietto trasparente.
F

E
strarre la lampada tirandola e sostituirla.
Sostituzione delle illuminazioni
della targa (W5-W)
Informazioni pratiche

237
5008_it_Chap10_infos-pratiques_ed01-2015

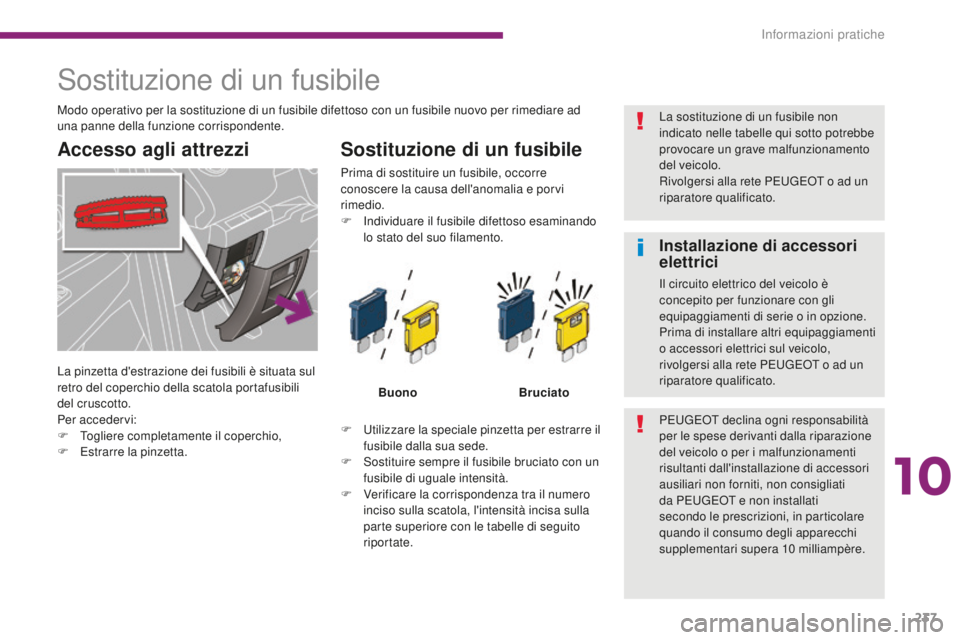

Sostituzione di un fusibile
Accesso agli attrezzi Sostituzione di un fusibile
F Utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede.
F

S
ostituire sempre il fusibile bruciato con un
fusibile di uguale intensità.
F

V
erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
parte superiore con le tabelle di seguito
riportate. Buono
Bruciato
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e porvi
rimedio.
F

I
ndividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad
una panne della funzione corrispondente.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera 10

milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
La pinzetta d'estrazione dei fusibili è situata sul
retro del coperchio della scatola portafusibili
del cruscotto.
Per accedervi:
F

T

ogliere completamente il coperchio,
F

E

strarre la pinzetta. La sostituzione di un fusibile non
indicato nelle tabelle qui sotto potrebbe
provocare un grave malfunzionamento
del veicolo.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
10
Informazioni pratiche

238
5008_it_Chap10_infos-pratiques_ed01-2015

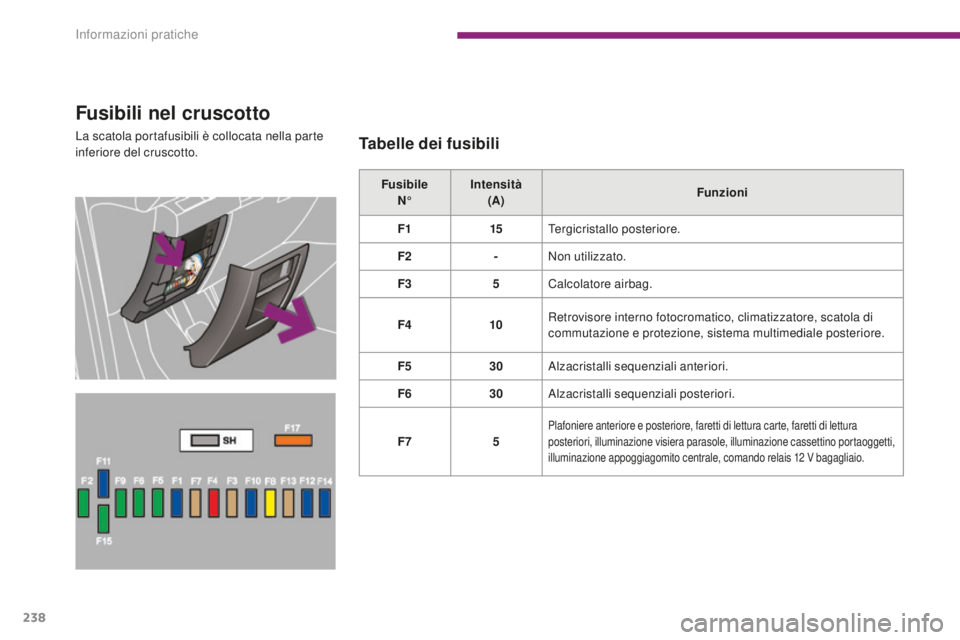

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto.Tabelle dei fusibili
FusibileN° Intensità
(A) Funzioni
F1 15Tergicristallo posteriore.
F2 -Non utilizzato.
F3 5Calcolatore airbag.
F4 10Retrovisore interno fotocromatico, climatizzatore, scatola di
commutazione e protezione, sistema multimediale posteriore.
F5 30Alzacristalli sequenziali anteriori.
F6 30Alzacristalli sequenziali posteriori.
F7 5
Plafoniere anteriore e posteriore, faretti di lettura carte, faretti di lettura
posteriori, illuminazione visiera parasole, illuminazione cassettino portaoggetti,
illuminazione appoggiagomito centrale, comando relais 12


V bagagliaio.
Informazioni pratiche
