PEUGEOT 5008 2016 Návod na použití (in Czech)

209
5008_cs_Chap09_verifications_ed01-2015

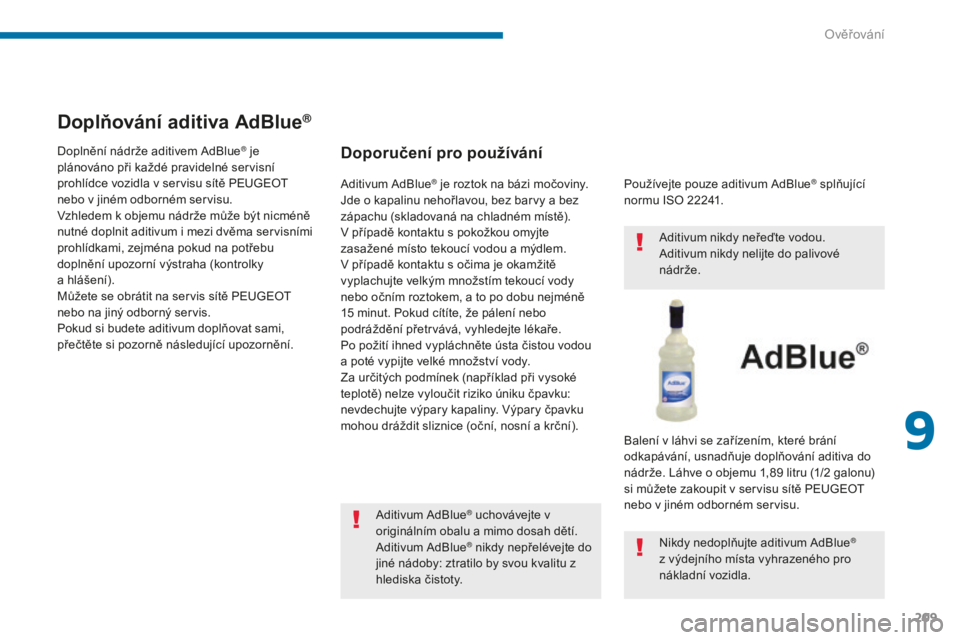

Doplňování aditiva AdBlue®
Doporučení pro používání
Aditivum AdBlue® uchovávejte v
originálním obalu a mimo dosah dětí.
Aditivum AdBlue
® nikdy nepřelévejte do
jiné nádoby: ztratilo by svou kvalitu z
hlediska čistoty. Používejte pouze aditivum AdBlue
® splňující
normu ISO 22241.
Aditivum AdBlue® je roztok na bázi močoviny.
Jde o kapalinu nehořlavou, bez barvy a bez
zápachu (skladovaná na chladném místě).
V případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a mýdlem.
V případě kontaktu s očima je okamžitě
vyplachujte velkým množstím tekoucí vody
nebo očním roztokem, a to po dobu nejméně
15

minut. Pokud cítíte, že pálení nebo
podráždění přetrvává, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary kapaliny. Výpary čpavku
mohou dráždit sliznice (oční, nosní a krční). Aditivum nikdy neřeďte vodou.
Aditivum nikdy nelijte do palivové
nádrže.
Balení v láhvi se zařízením, které brání
odkapávání, usnadňuje doplňování aditiva do
nádrže. Láhve o objemu 1,89
litru (1/2 galonu)
si můžete zakoupit v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Nikdy nedoplňujte aditivum AdBlue
®
z výdejního místa vyhrazeného pro
nákladní vozidla.
Doplnění nádrže aditivem AdBlue
® je
plánováno při každé pravidelné servisní
prohlídce vozidla v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Vzhledem k objemu nádrže může být nicméně
nutné doplnit aditivum i mezi dvěma servisními
prohlídkami, zejména pokud na potřebu
doplnění upozorní výstraha (kontrolky
a hlášení).
Můžete se obrátit na servis sítě PEUGEOT
nebo na jiný odborný servis.
Pokud si budete aditivum doplňovat sami,
přečtěte si pozorně následující upozornění.
9
Ověřování

210
5008_cs_Chap09_verifications_ed01-2015

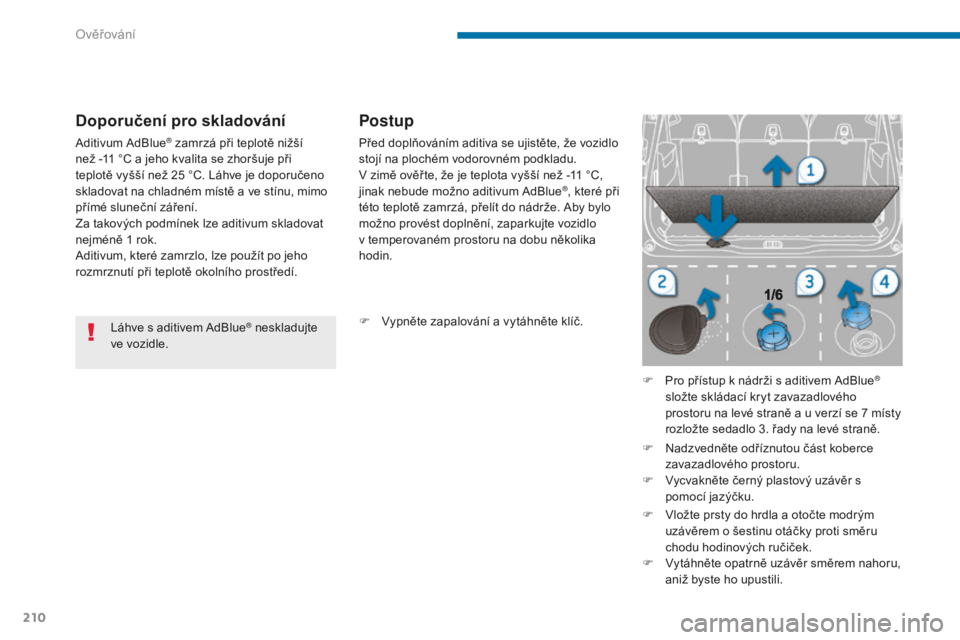

Láhve s aditivem AdBlue® neskladujte
ve vozidle.
Doporučení pro skladování
Aditivum AdBlue® zamrzá při teplotě nižší
než -11

°C a jeho kvalita se zhoršuje při
teplotě vyšší než 25
°C. Láhve je doporučeno
skladovat na chladném místě a ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze aditivum skladovat
nejméně 1

rok.
Aditivum, které zamrzlo, lze použít po jeho
rozmrznutí při teplotě okolního prostředí.
Postup
Před doplňováním aditiva se ujistěte, že vozidlo
stojí na plochém vodorovném podkladu.
V zimě ověř te, že je teplota vyšší než -11
°C,
jinak nebude možno aditivum AdBlue
®, které při
této teplotě zamrzá, přelít do nádrže. Aby bylo
možno provést doplnění, zaparkujte vozidlo
v temperovaném prostoru na dobu několika
hodin.
F

V

ypněte zapalování a vytáhněte klíč. F

P
ro přístup k nádrži s aditivem AdBlue
®
složte skládací kryt zavazadlového
prostoru na levé straně a u verzí se 7

místy
rozložte sedadlo 3. řady na levé straně.
F

N

adzvedněte odříznutou část koberce
zavazadlového prostoru.
F

V

ycvakněte černý plastový uzávěr s
pomocí jazýčku.
F

V

ložte prsty do hrdla a otočte modrým
uzávěrem o šestinu otáčky proti směru
chodu hodinových ručiček.
F

V

ytáhněte opatrně uzávěr směrem nahoru,
aniž byste ho upustili.
Ověřování

211
5008_cs_Chap09_verifications_ed01-2015

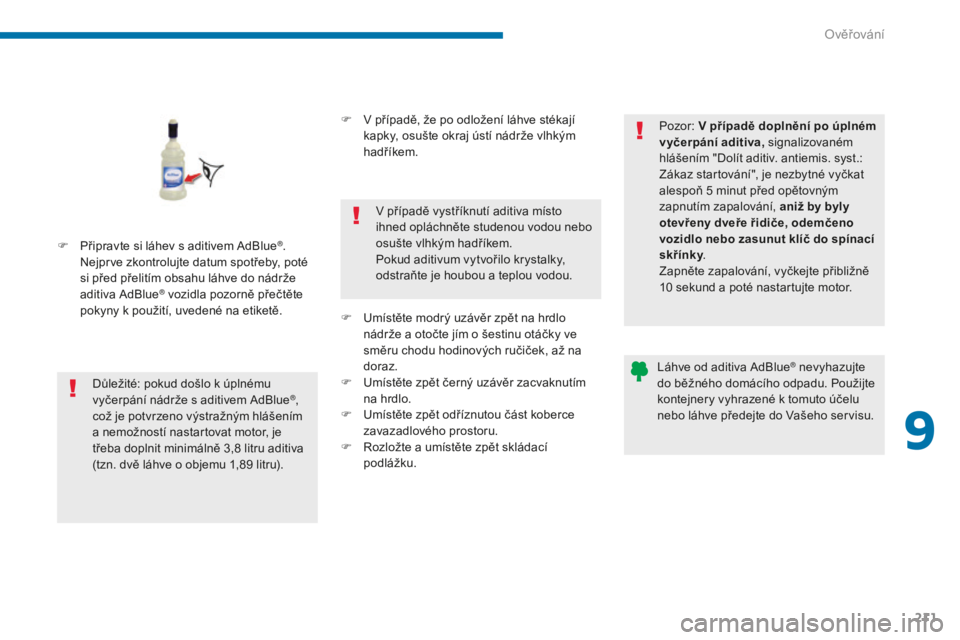

F Připravte si láhev s aditivem AdBlue®.
Nejprve zkontrolujte datum spotřeby, poté
si před přelitím obsahu láhve do nádrže
aditiva AdBlue
® vozidla pozorně přečtěte
pokyny k použití, uvedené na etiketě.
Důležité: pokud došlo k úplnému
vyčerpání nádrže s aditivem AdBlue
®,
což je potvrzeno výstražným hlášením
a nemožností nastartovat motor, je
třeba doplnit minimálně 3,8

litru aditiva
(tzn. dvě láhve o objemu 1,89

litru). F

V p
řípadě, že po odložení láhve stékají
kapky, osušte okraj ústí nádrže vlhkým
hadříkem.
V případě vystříknutí aditiva místo
ihned opláchněte studenou vodou nebo
osušte vlhkým hadříkem.
Pokud aditivum vytvořilo krystalky,
odstraňte je houbou a teplou vodou.
F
U
místěte modrý uzávěr zpět na hrdlo
nádrže a otočte jím o šestinu otáčky ve
směru chodu hodinových ručiček, až na
doraz.
F
U
místěte zpět černý uzávěr zacvaknutím
na hrdlo.
F U místěte zpět odříznutou část koberce
zavazadlového prostoru.
F

R
ozložte a umístěte zpět skládací
podlážku. Pozor: V případě doplnění po úplném
vyčerpání aditiva
, signalizovaném
hlášením "Dolít aditiv. antiemis. syst.:
Zákaz startování", je nezbytné vyčkat
alespoň 5 minut před opětovným
zapnutím zapalování, aniž by byly
otevřeny dveře řidiče, odemčeno
vozidlo nebo zasunut klíč do spínací
skřínky .
Zapněte zapalování, vyčkejte přibližně
10 sekund a poté nastartujte motor.
Láhve od aditiva AdBlue
® nevyhazujte
do běžného domácího odpadu. Použijte
kontejnery vyhrazené k tomuto účelu
nebo láhve předejte do Vašeho servisu.
9
Ověřování

212
5008_cs_Chap10_infos-pratiques_ed01-2015

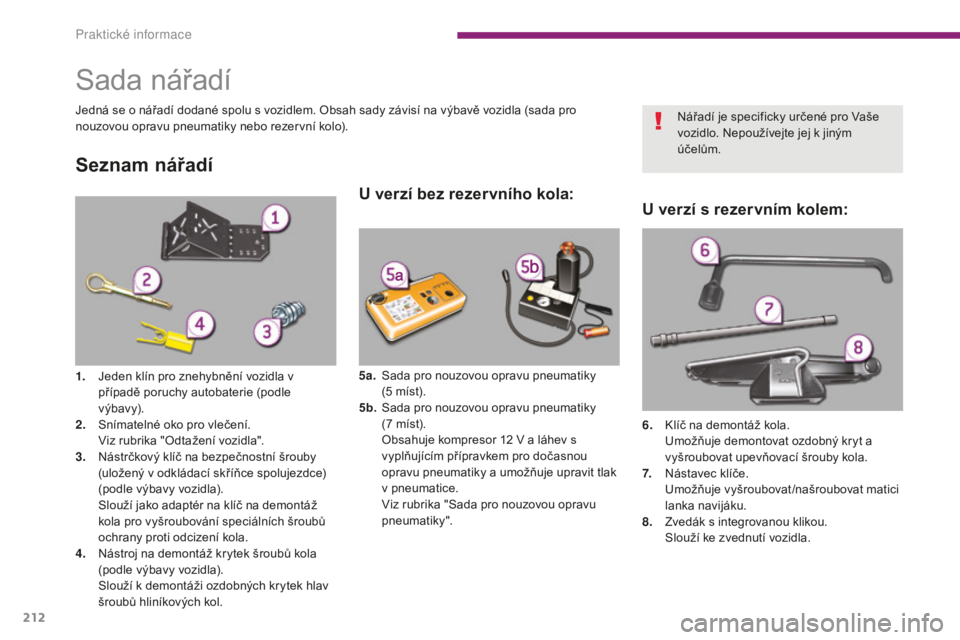

Sada nářadí
Jedná se o nářadí dodané spolu s vozidlem. Obsah sady závisí na výbavě vozidla (sada pro
nouzovou opravu pneumatiky nebo rezervní kolo).
Seznam nářadí
5a. Sada pro nouzovou opravu pneumatiky (5 míst).
5b.
S

ada pro nouzovou opravu pneumatiky
(7
míst).
O

bsahuje kompresor 12 V a láhev s
vyplňujícím přípravkem pro dočasnou
opravu pneumatiky a umožňuje upravit tlak
v pneumatice.
V

iz rubrika "Sada pro nouzovou opravu
pneumatiky". 6.
K

líč na demontáž kola.
U

možňuje demontovat ozdobný kryt a
vyšroubovat upevňovací šrouby kola.
7.
N

ástavec klíče.
U

možňuje vyšroubovat /našroubovat matici
lanka navijáku.
8.
Z

vedák s integrovanou klikou.
S

louží ke zvednutí vozidla.
1. J
eden klín pro znehybnění vozidla v
případě poruchy autobaterie (podle
výbavy).
2.
S

nímatelné oko pro vlečení.
V

iz rubrika "Odtažení vozidla".
3.
N

ástrčkový klíč na bezpečnostní šrouby
(uložený v odkládací skříňce spolujezdce)
(podle výbavy vozidla).
S

louží jako adaptér na klíč na demontáž
kola pro vyšroubování speciálních šroubů
ochrany proti odcizení kola.
4.
N

ástroj na demontáž krytek šroubů kola
(podle výbavy vozidla).
S

louží k demontáži ozdobných krytek hlav
šroubů hliníkových kol. Nářadí je specificky určené pro Vaše
vozidlo. Nepoužívejte jej k jiným
účelům.
U verzí bez rezervního kola:
U verzí s rezervním kolem:
Praktick

213
5008_cs_Chap10_infos-pratiques_ed01-2015

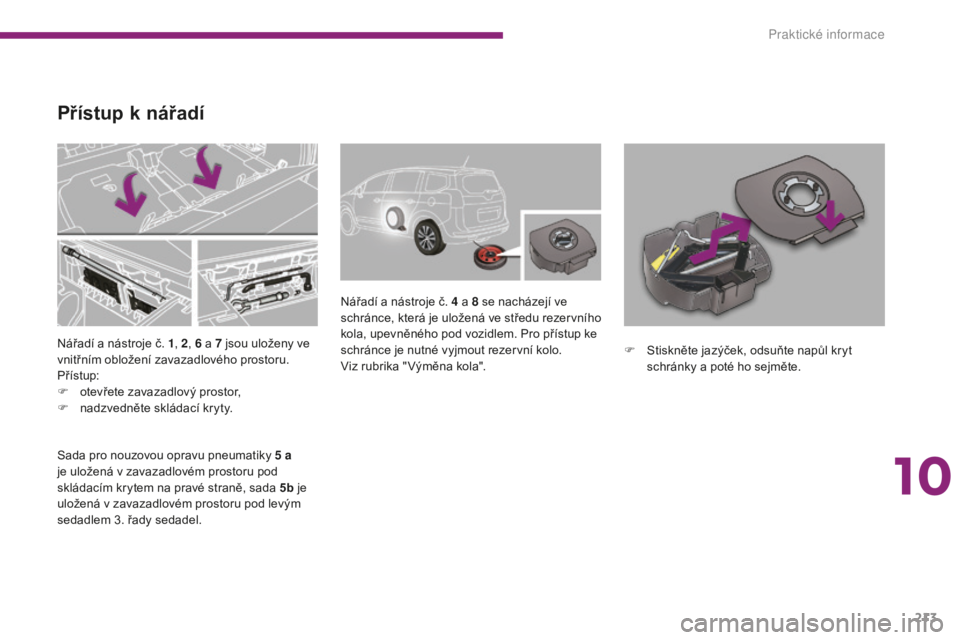

Nářadí a nástroje č. 1, 2, 6 a 7 jsou uloženy ve
vnitřním obložení zavazadlového prostoru.
Přístup:
F

o
tevřete zavazadlový prostor,
F

n
adzvedněte skládací kryty. Nářadí a nástroje č. 4
a 8 se nacházejí ve
schránce, která je uložená ve středu rezervního
kola, upevněného pod vozidlem. Pro přístup ke
schránce je nutné vyjmout rezervní kolo.
Viz rubrika " Výměna kola".
Přístup k nářadí
Sada pro nouzovou opravu pneumatiky 5 a
j e uložená v zavazadlovém prostoru pod
skládacím krytem na pravé straně, sada 5b je
uložená v zavazadlovém prostoru pod levým
sedadlem 3. řady sedadel. F

S
tiskněte jazýček, odsuňte napůl kryt
schránky a poté ho sejměte.
10
Praktick

214
5008_cs_Chap10_infos-pratiques_ed01-2015

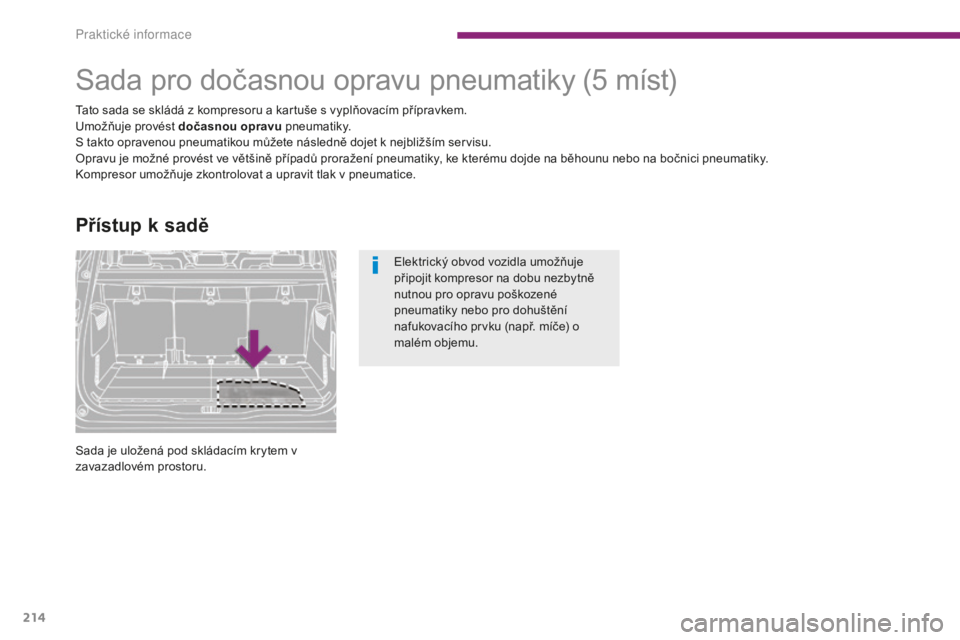

Sada pro dočasnou opravu pneumatiky
Tato sada se skládá z kompresoru a kartuše s vyplňovacím přípravkem.
Umožňuje provést dočasnou opravu pneumatiky.
S takto opravenou pneumatikou můžete následně dojet k nejbližším servisu.
Opravu je možné provést ve většině případů proražení pneumatiky, ke kterému dojde na běhounu nebo na bočnici pneumatiky.
Kompresor umožňuje zkontrolovat a upravit tlak v pneumatice.
Přístup k sadě
(5 míst)
Sada je uložená pod skládacím krytem v
zavazadlovém prostoru. Elektrický obvod vozidla umožňuje
připojit kompresor na dobu nezbytně
nutnou pro opravu poškozené
pneumatiky nebo pro dohuštění
nafukovacího prvku (např. míče) o
malém objemu.
Pr

215
5008_cs_Chap10_infos-pratiques_ed01-2015

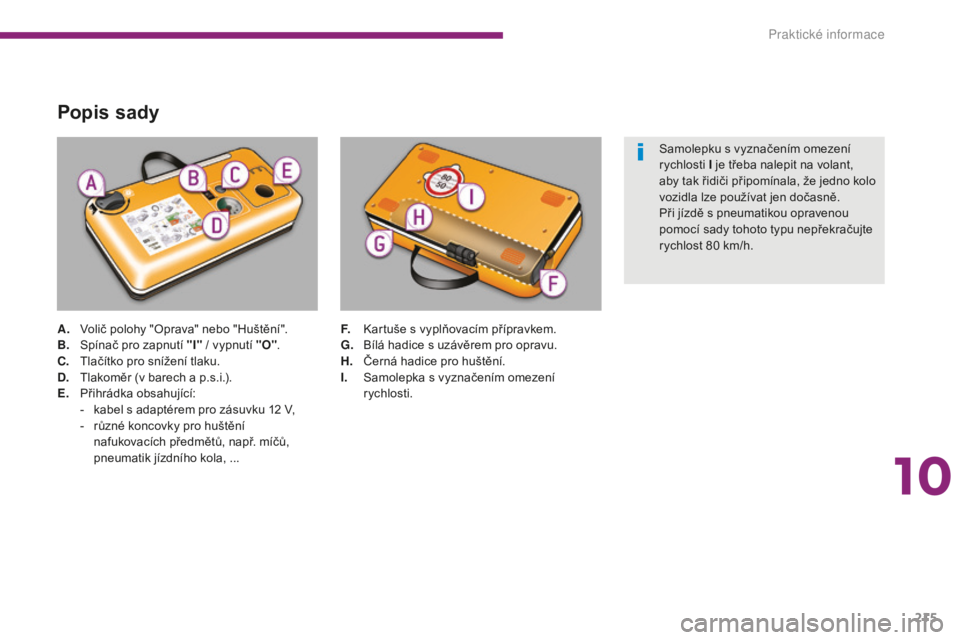

Popis sady
A. Volič polohy "Oprava" nebo "Huštění".
B. Spínač pro zapnutí "I" / vypnutí "O".
C.
T

lačítko pro snížení tlaku.
D.
T

lakoměr (v barech a p.s.i.).
E.
P

řihrádka obsahující:
-

k
abel s adaptérem pro zásuvku 12 V,
-

r
ůzné koncovky pro huštění
nafukovacích předmětů, např. míčů,
pneumatik jízdního kola, ... F. K
artuše s vyplňovacím přípravkem.
G. B ílá hadice s uzávěrem pro opravu.
H.
Č

erná hadice pro huštění.
I.
S

amolepka s vyznačením omezení
rychlosti. Samolepku s vyznačením omezení
rychlosti I je třeba nalepit na volant,
aby tak řidiči připomínala, že jedno kolo
vozidla lze používat jen dočasně.
Při jízdě s pneumatikou opravenou
pomocí sady tohoto typu nepřekračujte
rychlost 80
km/h.
10
Praktick

216
5008_cs_Chap10_infos-pratiques_ed01-2015

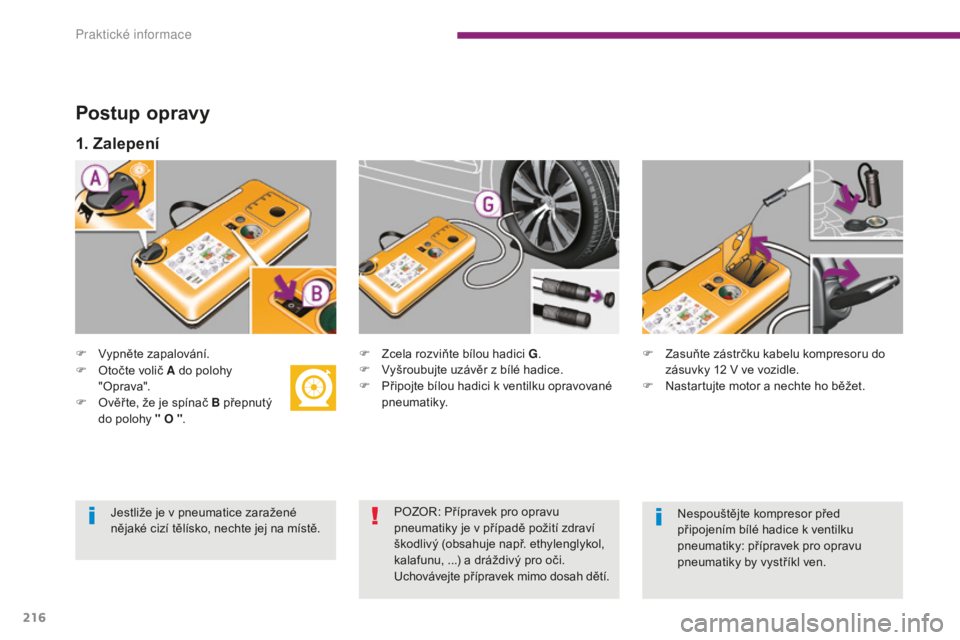

Postup opravy
F Vypněte zapalování.F Z cela rozviňte bílou hadici G.
F V yšroubujte uzávěr z bílé hadice.
F

P
řipojte bílou hadici k ventilku opravované
pneumatiky. F
Z asuňte zástrčku kabelu kompresoru do
zásuvky 12 V ve vozidle.
F

N
astartujte motor a nechte ho běžet.
1. Zalepení
F Otočte volič A do polohy " O prava".
F

O
věř te, že je spínač B přepnutý
do polohy " O " .
POZOR: Přípravek pro opravu
pneumatiky je v případě požití zdraví
škodlivý (obsahuje např. ethylenglykol,
kalafunu, ...) a dráždivý pro oči.
Uchovávejte přípravek mimo dosah dětí.
Jestliže je v pneumatice zaražené
nějaké cizí tělísko, nechte jej na místě.
Nespouštějte kompresor před
připojením bílé hadice k ventilku
pneumatiky: přípravek pro opravu
pneumatiky by vystříkl ven.
Praktick

217
5008_cs_Chap10_infos-pratiques_ed01-2015

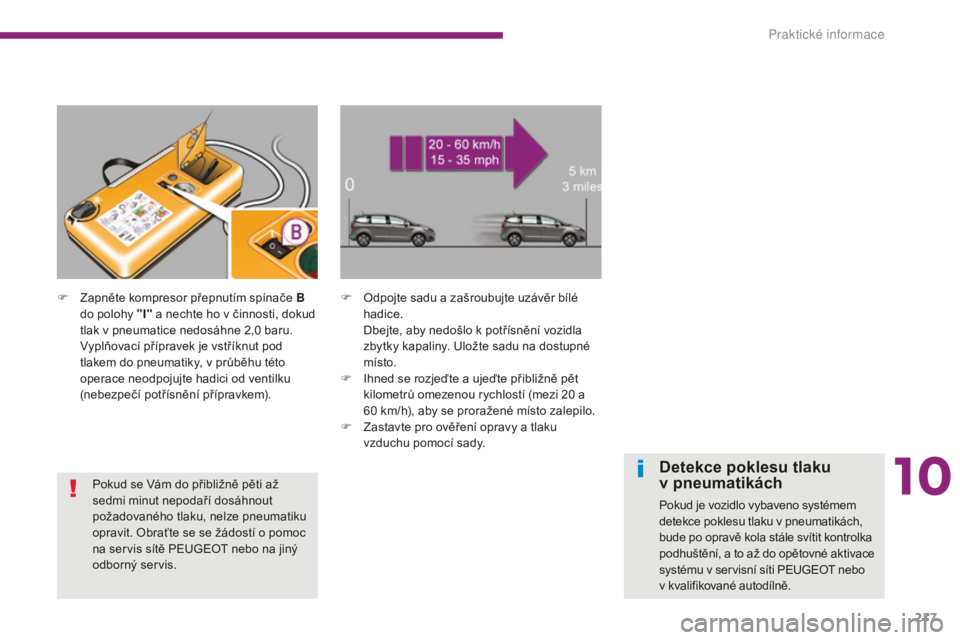

F Zapněte kompresor přepnutím spínače B do polohy "I" a nechte ho v činnosti, dokud
tlak v pneumatice nedosáhne 2,0
baru.
V

yplňovací přípravek je vstříknut pod
tlakem do pneumatiky, v průběhu této
operace neodpojujte hadici od ventilku
(nebezpečí potřísnění přípravkem). F
O dpojte sadu a zašroubujte uzávěr bílé
hadice.
D

bejte, aby nedošlo k potřísnění vozidla
zbytky kapaliny. Uložte sadu na dostupné
místo.
F

I
hned se rozjeďte a ujeďte přibližně pět
kilometrů omezenou rychlostí (mezi 20
a
60
km/h), aby se proražené místo zalepilo.
F

Z
astavte pro ověření opravy a tlaku
vzduchu pomocí sady.
Detekce poklesu tlaku
v pneumatikách
Pokud je vozidlo vybaveno systémem
detekce poklesu tlaku v pneumatikách,
bude po opravě kola stále svítit kontrolka
podhuštění, a to až do opětovné aktivace
systému v servisní síti PEUGEOT nebo
v
kvalifikované autodílně.
Pokud se Vám do přibližně pěti až
sedmi minut nepodaří dosáhnout
požadovaného tlaku, nelze pneumatiku
opravit. Obraťte se se žádostí o pomoc
na servis sítě PEUGEOT nebo na jiný
odborný servis.
10
Praktick

218
5008_cs_Chap10_infos-pratiques_ed01-2015

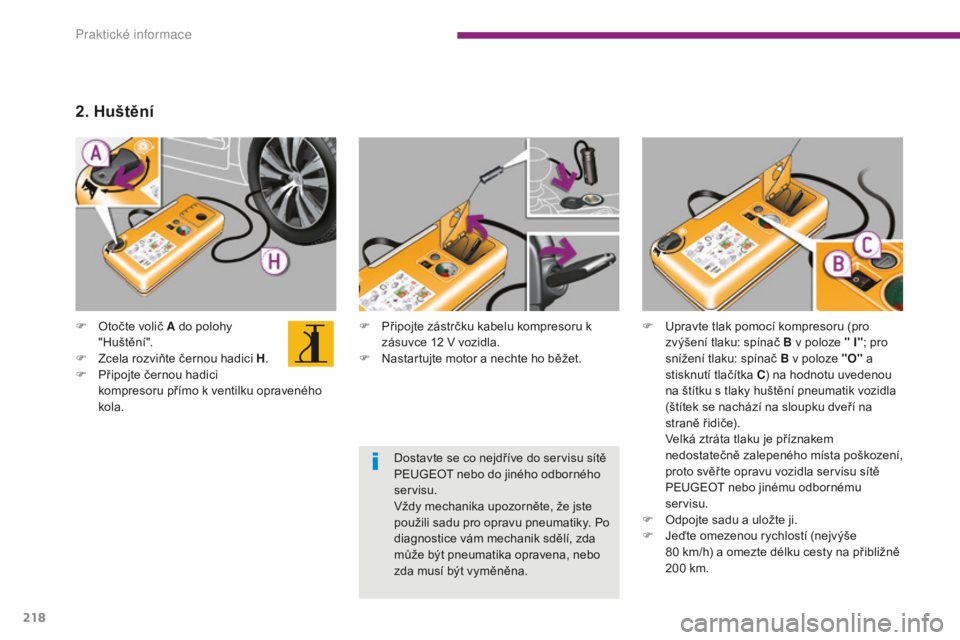

F Připojte zástrčku kabelu kompresoru k zásuvce 12 V vozidla.
F

N
astartujte motor a nechte ho běžet.
F
O
točte volič A do polohy
"Huštění".
F

Z

cela rozviňte černou hadici H .
F

P

řipojte černou hadici
kompresoru přímo k ventilku opraveného
kola.
2. Huštění
F Upravte tlak pomocí kompresoru (pro zvýšení tlaku: spínač B v poloze " I" ; pro
snížení tlaku: spínač B v poloze "O" a
stisknutí tlačítka C ) na hodnotu uvedenou
na štítku s tlaky huštění pneumatik vozidla
(štítek se nachází na sloupku dveří na
straně řidiče).
V

elká ztráta tlaku je příznakem
nedostatečně zalepeného místa poškození,
proto svěř te opravu vozidla servisu sítě
PEUGEOT nebo jinému odbornému
servisu.
F

O
dpojte sadu a uložte ji.
F

J
eďte omezenou rychlostí (nejvýše
80
km/h) a omezte délku cesty na přibližně
200
km.
Dostavte se co nejdříve do servisu sítě
PEUGEOT nebo do jiného odborného
servisu.
Vždy mechanika upozorněte, že jste
použili sadu pro opravu pneumatiky. Po
diagnostice vám mechanik sdělí, zda
může být pneumatika opravena, nebo
zda musí být vyměněna.
Praktick
