229
5008_cs_Chap10_infos-pratiques_ed01-2015

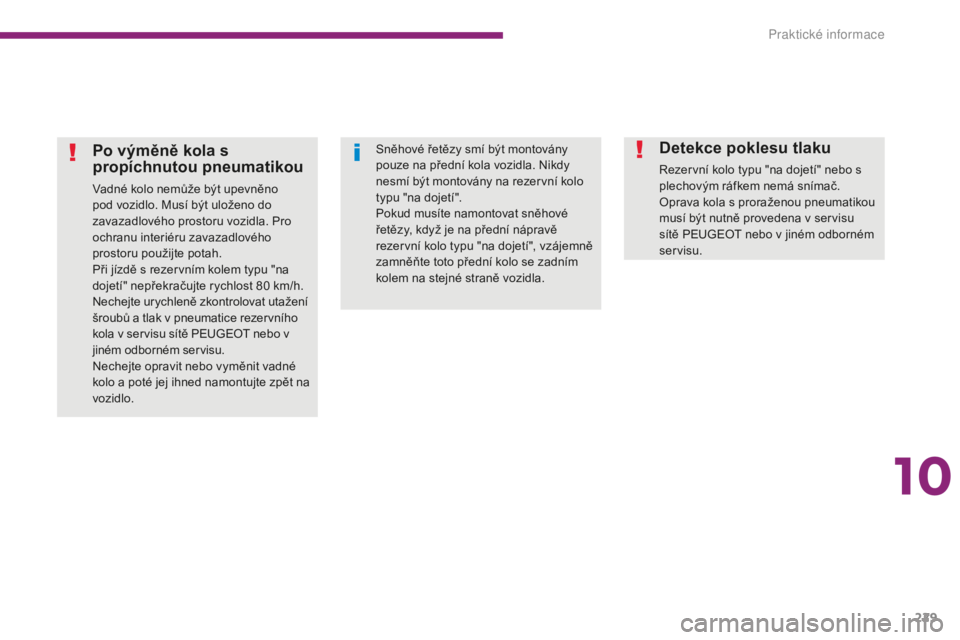

Po výměně kola s
propíchnutou pneumatikou
Vadné kolo nemůže být upevněno
pod vozidlo. Musí být uloženo do
zavazadlového prostoru vozidla. Pro
ochranu interiéru zavazadlového
prostoru použijte potah.
Při jízdě s rezervním kolem typu "na
dojetí" nepřekračujte rychlost 80 km/h.
Nechejte urychleně zkontrolovat utažení
šroubů a tlak v pneumatice rezervního
kola v servisu sítě PEUGEOT nebo v
jiném odborném servisu.
Nechejte opravit nebo vyměnit vadné
kolo a poté jej ihned namontujte zpět na
vozidlo.
Detekce poklesu tlaku
Rezervní kolo typu "na dojetí" nebo s
plechovým ráfkem nemá snímač.
Oprava kola s proraženou pneumatikou
musí být nutně provedena v servisu
sítě PEUGEOT nebo v jiném odborném
servisu.
Sněhové řetězy smí být montovány
pouze na přední kola vozidla. Nikdy
nesmí být montovány na rezervní kolo
typu "na dojetí".
Pokud musíte namontovat sněhové
řetězy, když je na přední nápravě
rezervní kolo typu "na dojetí", vzájemně
zamněňte toto přední kolo se zadním
kolem na stejné straně vozidla.
10
Pr

230
5008_cs_Chap10_infos-pratiques_ed01-2015

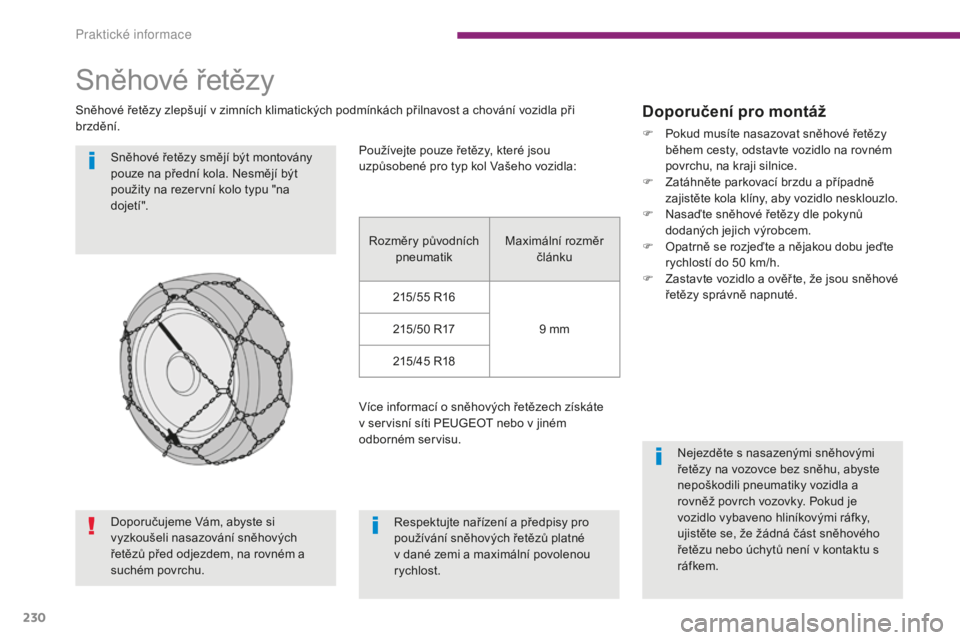

Sněhové řetězy
Sněhové řetězy zlepšují v zimních klimatických podmínkách přilnavost a chování vozidla při
brzdění.Sněhové řetězy smějí být montovány
pouze na přední kola. Nesmějí být
použity na rezervní kolo typu "na
dojetí ".
Respektujte nařízení a předpisy pro
používání sněhových řetězů platné
v dané zemi a maximální povolenou
rychlost.Doporučení pro montáž
F Pokud musíte nasazovat sněhové řetězy během cesty, odstavte vozidlo na rovném
povrchu, na kraji silnice.
F

Z
atáhněte parkovací brzdu a případně
zajistěte kola klíny, aby vozidlo nesklouzlo.
F

N
asaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
F

O
patrně se rozjeďte a nějakou dobu jeďte
rychlostí do 50
km/h.
F

Z
astavte vozidlo a ověř te, že jsou sněhové
řetězy správně napnuté.
Nejezděte s nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškodili pneumatiky vozidla a
rovněž povrch vozovky. Pokud je
vozidlo vybaveno hliníkovými ráfky,
ujistěte se, že žádná část sněhového
řetězu nebo úchytů není v kontaktu s
ráfkem.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol Vašeho vozidla:
Rozměry původních pneumatik Maximální rozměr
článku
215/55

R16 9

mm
215/50

R17
215/45

R18
Více informací o sněhových řetězech získáte
v servisní síti PEUGEOT nebo v jiném
odborném servisu.
Doporučujeme Vám, abyste si
vyzkoušeli nasazování sněhových
řetězů před odjezdem, na rovném a
suchém povrchu.
Pr

231
5008_cs_Chap10_infos-pratiques_ed01-2015

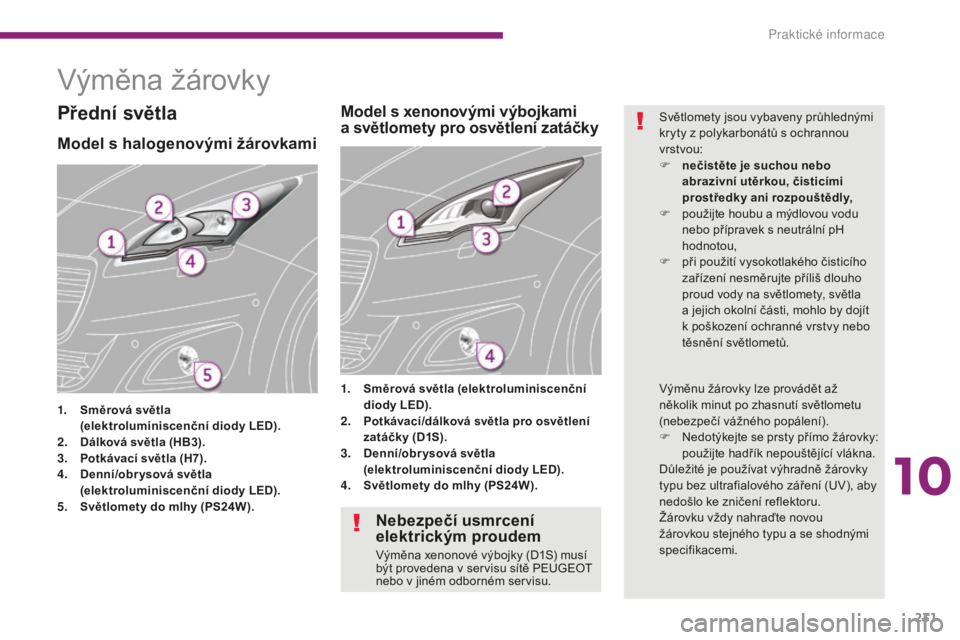

Výměna žárovky
Model s halogenovými žárovkami
1. Směrová světla
( elektroluminiscenční diody LED).
2.
D

álková světla (HB3).
3.
P

otkávací světla (H7).
4.
D

enní/obr ysová světla


(
elektroluminiscenční diody LED).
5.
S

větlomety do mlhy (PS24W). 1.
S

měrová světla (elektroluminiscenční
diody LED).
2. P otkávací/dálková světla pro osvětlení
zatáčky (D1S).
3.
D

enní/obr ysová světla
(elektroluminiscenční diody LED).
4.
S

větlomety do mlhy (PS24W).
Model s xenonovými výbojkami
a světlomety pro osvětlení zatáčkyPřední světlaSvětlomety jsou vybaveny průhlednými
kryty z polykarbonátů s ochrannou
vrstvou:
F

n
ečistěte je suchou nebo
abrazivní utěrkou, čisticími
prostředky ani rozpouštědly,
F

p
oužijte houbu a mýdlovou vodu
nebo přípravek s neutrální pH
hodnotou,
F

p
ři použití vysokotlakého čisticího
zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla
a jejich okolní části, mohlo by dojít
k poškození ochranné vrstvy nebo
těsnění světlometů.
Výměnu žárovky lze provádět až
několik minut po zhasnutí světlometu
(nebezpečí vážného popálení).
F

N
edotýkejte se prsty přímo žárovky:
použijte hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
typu bez ultrafialového záření (UV), aby
nedošlo ke zničení reflektoru.
Žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi.
Nebezpečí usmrcení
elektrickým proudem
Výměna xenonové výbojky (D1S) musí
být provedena v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
10
Praktick

232
5008_cs_Chap10_infos-pratiques_ed01-2015

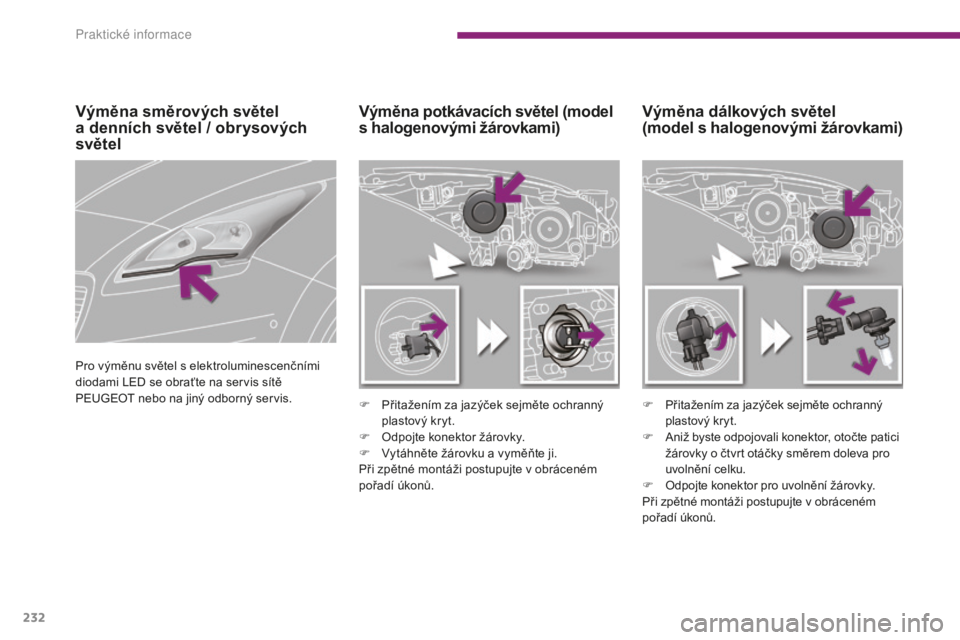

Výměna dálkových světel
(model s halogenovými žárovkami)
Výměna potkávacích světel (model
s halogenovými žárovkami)
F Přitažením za jazýček sejměte ochranný
plastový kryt.
F

O
dpojte konektor žárovky.
F

V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů. F P
řitažením za jazýček sejměte ochranný
plastový kryt.
F
A

niž byste odpojovali konektor, otočte patici
žárovky o čtvrt otáčky směrem doleva pro
uvolnění celku.
F
O

dpojte konektor pro uvolnění žárovky.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna směrových světel
a denních světel / obrysových
světel
Pro výměnu světel s elektroluminescenčními
diodami LED se obraťte na servis sítě
PEUGEOT nebo na jiný odborný servis.
Praktick

233
5008_cs_Chap10_infos-pratiques_ed01-2015

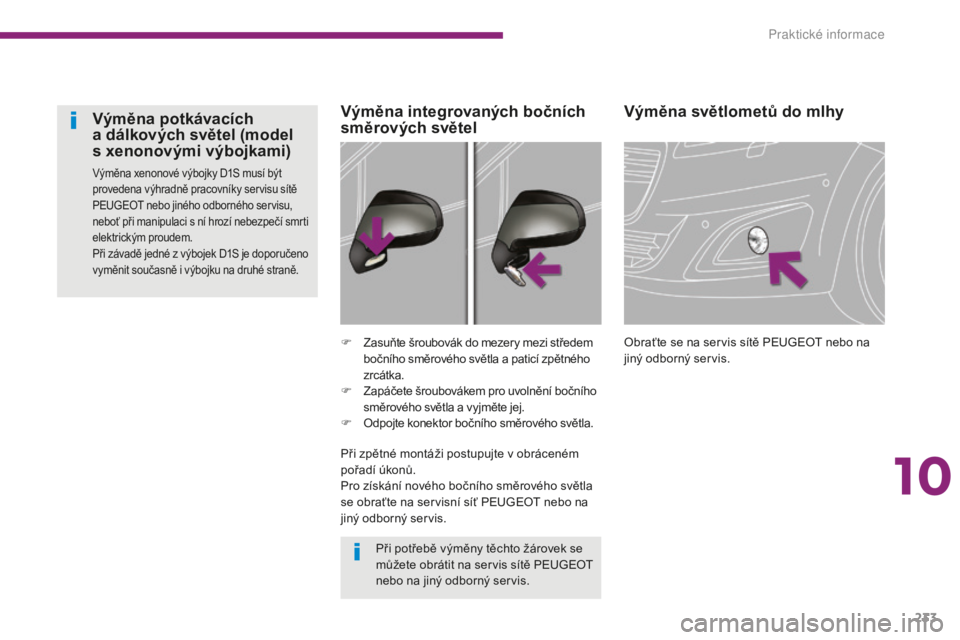

Výměna světlometů do mlhy
Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
F
Z
asuňte šroubovák do mezery mezi středem
bočního směrového světla a paticí zpětného
zrcátka.
F

Z

apáčete šroubovákem pro uvolnění bočního
směrového světla a vyjměte jej.
F

O

dpojte konektor bočního směrového světla.
Výměna integrovaných bočních
směrových světel
Výměna potkávacích
a dálkových světel (model
s
x

enonovými výbojkami)
Výměna xenonové výbojky D1S musí být
provedena výhradně pracovníky servisu sítě
PEUGEOT nebo jiného odborného servisu,
neboť při manipulaci s ní hrozí nebezpečí smrti
elektrickým proudem.
Při závadě jedné z výbojek D1S je doporučeno
vyměnit současně i výbojku na druhé straně.
Při potřebě výměny těchto žárovek se
můžete obrátit na servis sítě PEUGEOT
nebo na jiný odborný servis.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Pro získání nového bočního směrového světla
se obraťte na servisní síť PEUGEOT nebo na
jiný odborný servis.
10
Praktick

234
5008_cs_Chap10_infos-pratiques_ed01-2015

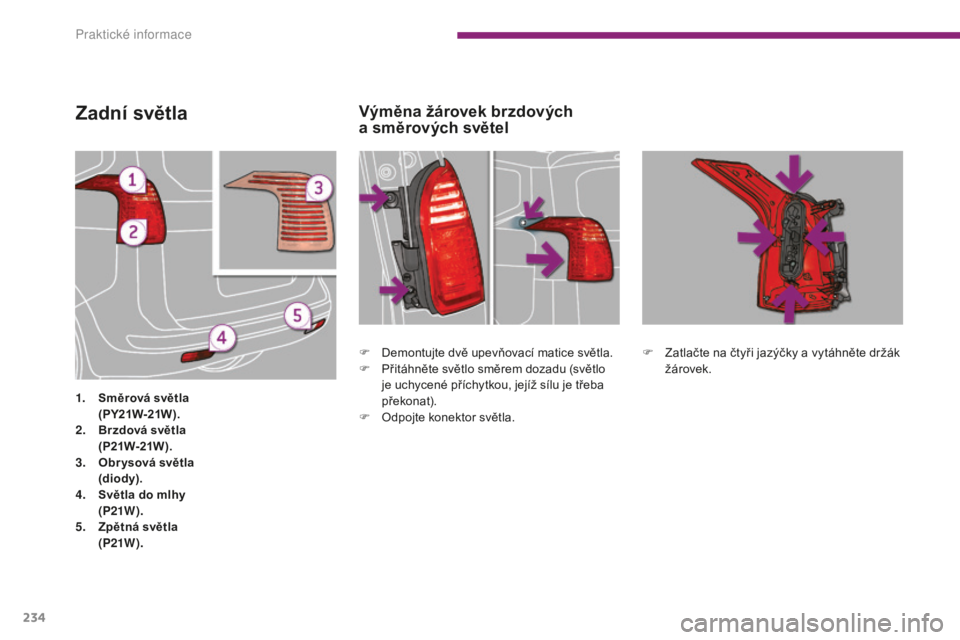

Zadní světla
1. Směrová světla (PY21W-21W ).
2.
B

rzdová světla
(

P21W-21W ).
3.
O

br ysová světla
(d

iody).
4.
S

větla do mlhy
(

P21W ).
5.
Z

pětná světla
(

P21W ). F

D
emontujte dvě upevňovací matice světla.
F
P
řitáhněte světlo směrem dozadu (světlo
je uchycené příchytkou, jejíž sílu je třeba
překonat).
F

O
dpojte konektor světla.F

Z
atlačte na čtyři jazýčky a vytáhněte držák
žárovek.
Výměna žárovek brzdových
a směrových světel
Praktick

235
5008_cs_Chap10_infos-pratiques_ed01-2015

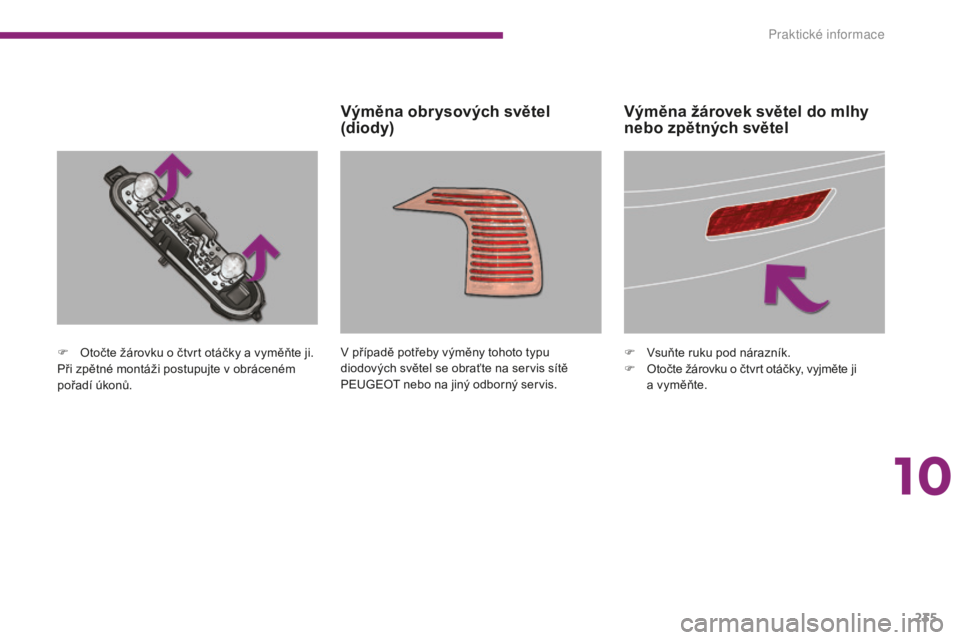

F Otočte žárovku o čtvrt otáčky a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů. V případě potřeby výměny tohoto typu
diodových světel se obraťte na servis sítě
PEUGEOT nebo na jiný odborný servis.
F
V suňte ruku pod nárazník.
F O točte žárovku o čtvrt otáčky, vyjměte ji
a
vyměňte.
Výměna obrysových světel
(diody)Výměna žárovek světel do mlhy
nebo zpětných světel
10
Pr

236
5008_cs_Chap10_infos-pratiques_ed01-2015

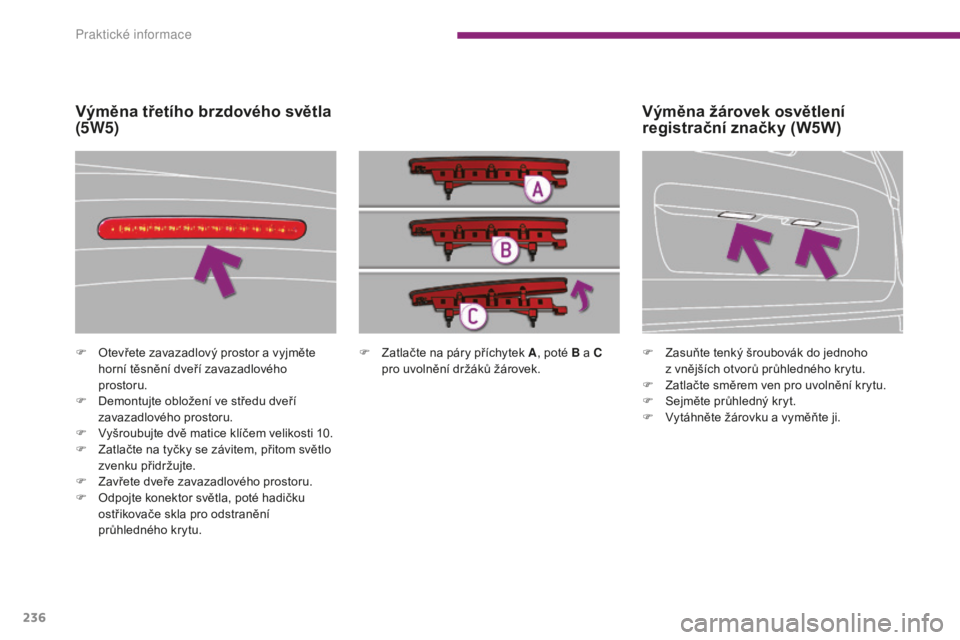

F Zatlačte na páry příchytek A, poté B a C
pro uvolnění držáků žárovek.
F
O
tevřete zavazadlový prostor a vyjměte
horní těsnění dveří zavazadlového
prostoru.
F

D

emontujte obložení ve středu dveří
zavazadlového prostoru.
F

V

yšroubujte dvě matice klíčem velikosti 10.
F

Z

atlačte na tyčky se závitem, přitom světlo
zvenku přidržujte.
F

Z

avřete dveře zavazadlového prostoru.
F

O

dpojte konektor světla, poté hadičku
ostřikovače skla pro odstranění
průhledného krytu.
Výměna třetího brzdového světla
(5W5)
F Zasuňte tenký šroubovák do jednoho z vnějších otvorů průhledného krytu.
F

Z
atlačte směrem ven pro uvolnění krytu.
F

S
ejměte průhledný kryt.
F

V
ytáhněte žárovku a vyměňte ji.
Výměna žárovek osvětlení
registrační značky (W5W)
Praktick

237
5008_cs_Chap10_infos-pratiques_ed01-2015

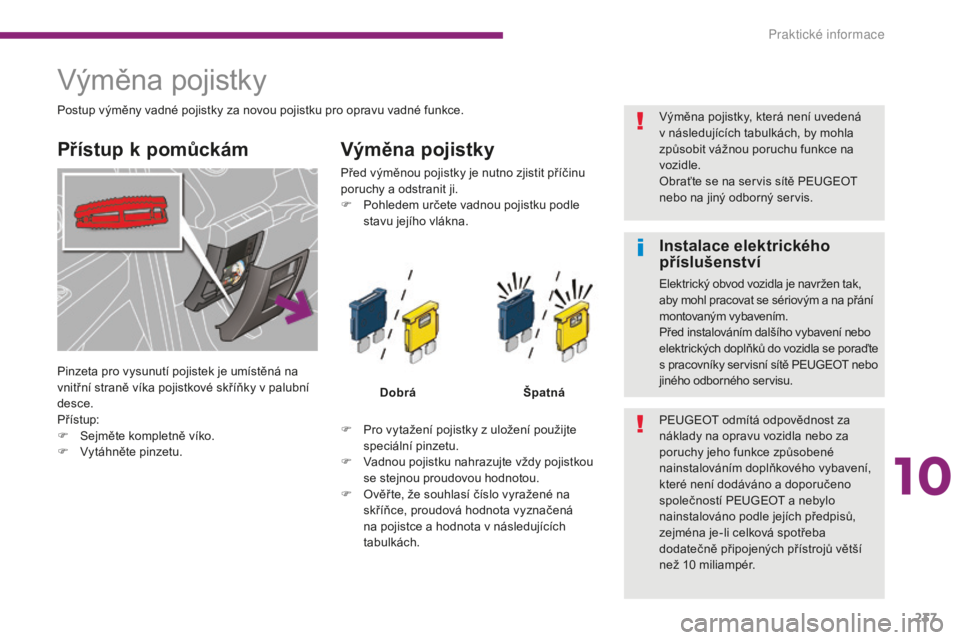

Výměna pojistky
Přístup k pomůckámVýměna pojistky
F Pro vytažení pojistky z uložení použijte
speciální pinzetu.
F

V
adnou pojistku nahrazujte vždy pojistkou
se stejnou proudovou hodnotou.
F

O
věř te, že souhlasí číslo vyražené na
skříňce, proudová hodnota vyznačená
na pojistce a hodnota v následujících
tabulkách. Dobrá
Špatná
Před výměnou pojistky je nutno zjistit příčinu
poruchy a odstranit ji.
F
P
ohledem určete vadnou pojistku podle
stavu jejího vlákna.
Postup výměny vadné pojistky za novou pojistku pro opravu vadné funkce.
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
nainstalováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší
než 10
mil
iampér.
Instalace elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na přání
montovaným vybavením.
Před instalováním dalšího vybavení nebo
elektrických doplňků do vozidla se poraďte
s pracovníky servisní sítě PEUGEOT nebo
jiného odborného servisu.
Pinzeta pro vysunutí pojistek je umístěná na
vnitřní straně víka pojistkové skříňky v palubní
desce.
Přístup:
F

S

ejměte kompletně víko.
F

Vy

táhněte pinzetu. Výměna pojistky, která není uvedená
v následujících tabulkách, by mohla
způsobit vážnou poruchu funkce na
vozidle.
Obraťte se na servis sítě PEUGEOT
nebo na jiný odborný servis.
10
Pr

238
5008_cs_Chap10_infos-pratiques_ed01-2015

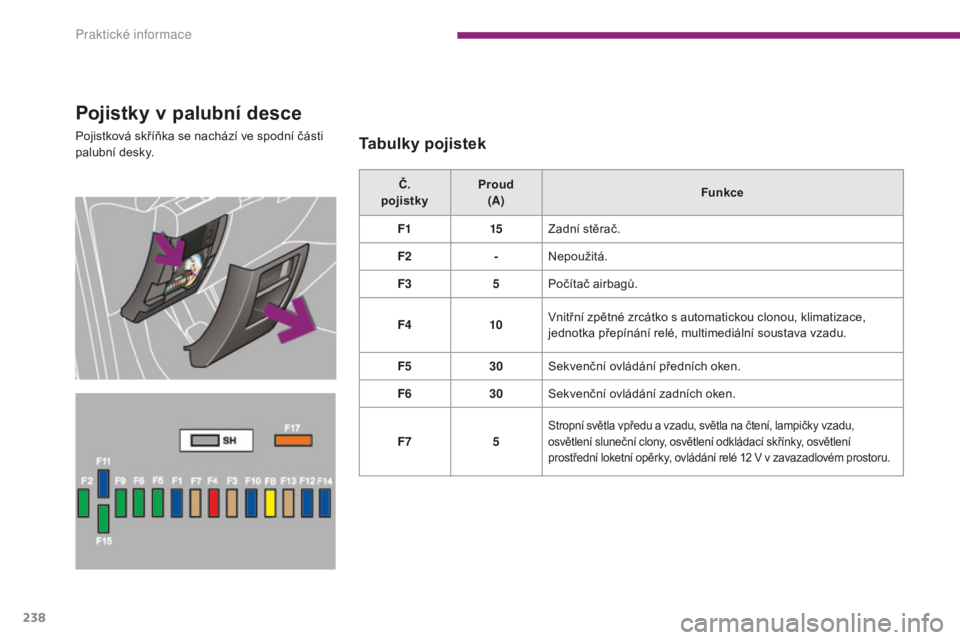

Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
palubní desky.Tabulky pojistek
Č.
pojistky Proud

(A) Funkce
F1 15Zadní stěrač.
F2 -Nepoužitá.
F3 5Počítač airbagů.
F4 10Vnitřní zpětné zrcátko s automatickou clonou, klimatizace,
jednotka přepínání relé, multimediální soustava vzadu.
F5 30Sekvenční ovládání předních oken.
F6 30Sekvenční ovládání zadních oken.
F7 5
Stropní světla vpředu a vzadu, světla na čtení, lampičky vzadu,
osvětlení sluneční clony, osvětlení odkládací skřínky, osvětlení
prostřední loketní opěrky, ovládání relé 12
V v zavazadlovém prostoru.
