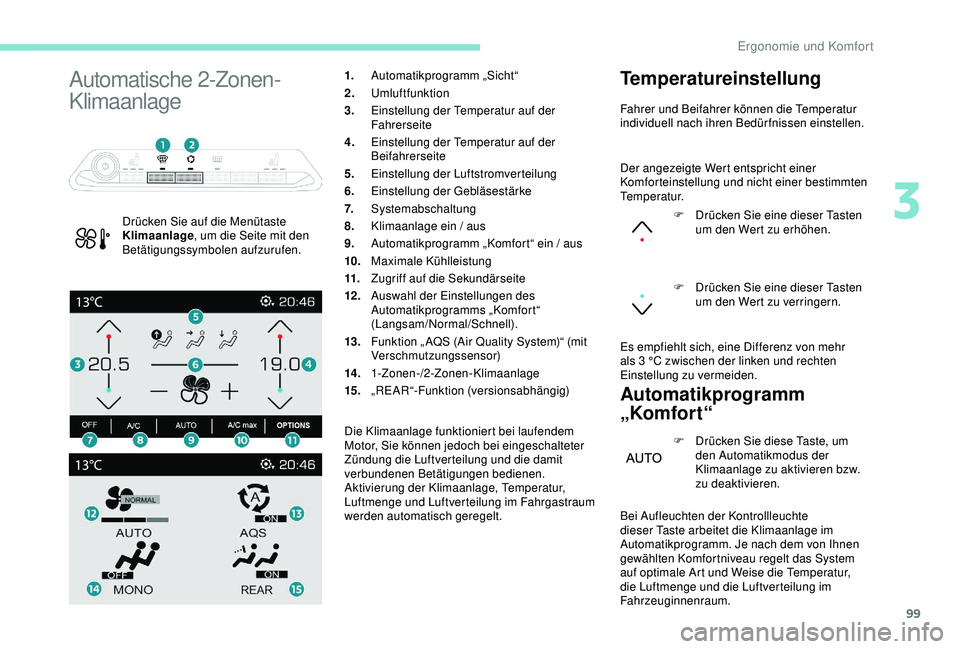

Automatische 2-Zonen-
Klimaanlage
Drücken Sie auf die Menütaste
Klimaanlage, um die Seite mit den
Betätigungssymbolen aufzurufen. 1.
Automatikprogramm „Sicht“
2. Umluftfunktion
3. Einstellung der Temperatur auf der
Fahrerseite
4. Einstellung der Temperatur auf der
Beifahrerseite
5. Einstellung der Luftstromverteilung
6. Einstellung der Gebläsestärke
7. Systemabschaltung
8. Klimaanlage ein / aus
9. Automatikprogramm „Komfort“ ein / aus
10. Maximale Kühlleistung
11. Zugriff auf die Sekundärseite
12 . Auswahl der Einstellungen des
Automatikprogramms „Komfort“
(Langsam/Normal/Schnell).
13. Funktion „ AQS (Air Quality System)“ (mit
Verschmutzungssensor)
14 . 1-Zonen-/2-Zonen-Klimaanlage
15. „REAR“-Funktion (versionsabhängig)
Die Klimaanlage funktioniert bei laufendem
Motor, Sie können jedoch bei eingeschalteter
Zündung die Luftverteilung und die damit
verbundenen Betätigungen bedienen.
Aktivierung der Klimaanlage, Temperatur,
Luftmenge und Luftverteilung im Fahrgastraum
werden automatisch geregelt.
Temperatureinstellung
Automatikprogramm
„Komfort“
F Drücken Sie diese Taste, um den Automatikmodus der
Klimaanlage zu aktivieren bzw.
zu deaktivieren.
Fahrer und Beifahrer können die Temperatur
individuell nach ihren Bedürfnissen einstellen.
Der angezeigte Wert entspricht einer
Komforteinstellung und nicht einer bestimmten
Temperatur.
F
D
rücken Sie eine dieser Tasten
um den Wert zu erhöhen.
F
D
rücken Sie eine dieser Tasten
um den Wert zu verringern.
Es empfiehlt sich, eine Differenz von mehr
als 3

°C zwischen der linken und rechten
Einstellung zu vermeiden.
Bei Aufleuchten der Kontrollleuchte
dieser Taste arbeitet die Klimaanlage im
Automatikprogramm. Je nach dem von Ihnen
gewählten Komfortniveau regelt das System
auf optimale Art und Weise die Temperatur,
die Luftmenge und die Luftverteilung im
Fahrzeuginnenraum.
3
Ergonomie und Komfort

100
$872
)$67
$872
1250$/
62)7
$872

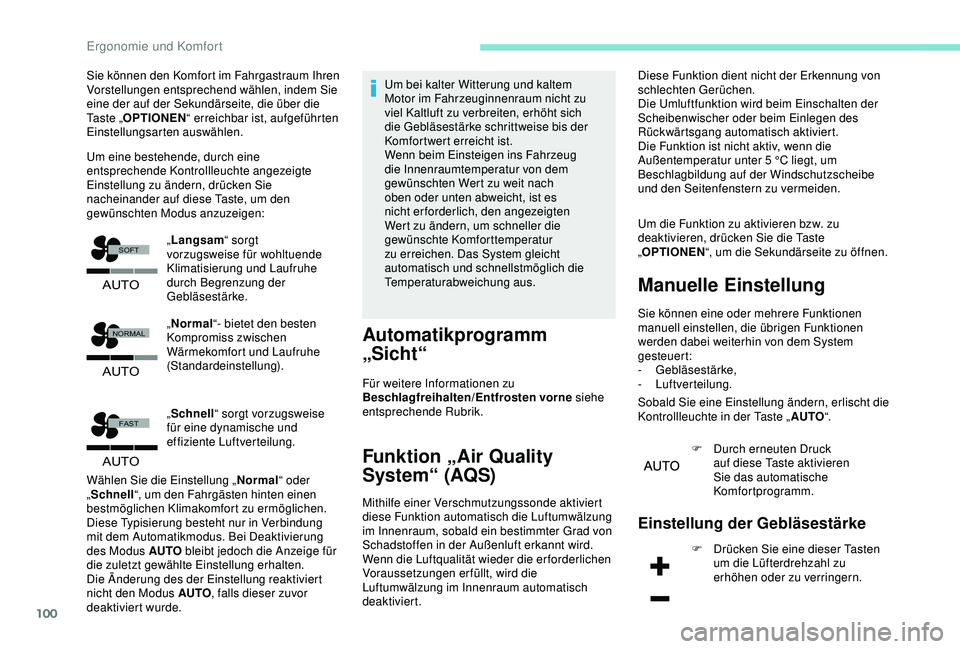

Sie können den Komfort im Fahrgastraum Ihren
Vorstellungen entsprechend wählen, indem Sie
eine der auf der Sekundärseite, die über die
Ta s t e „OPTIONEN “ erreichbar ist, aufgeführten
Einstellungsarten auswählen.
Um eine bestehende, durch eine
entsprechende Kontrollleuchte angezeigte
Einstellung zu ändern, drücken Sie
nacheinander auf diese Taste, um den
gewünschten Modus anzuzeigen:
„Normal “- bietet den besten
Kompromiss zwischen
Wärmekomfort und Laufruhe
(Standardeinstellung).
„ Schnell “ sorgt vorzugsweise
für eine dynamische und
effiziente Luftverteilung.
Wählen Sie die Einstellung „ Normal“ oder
„ Schnell “, um den Fahrgästen hinten einen
bestmöglichen Klimakomfort zu ermöglichen.
Diese Typisierung besteht nur in Verbindung
mit dem Automatikmodus. Bei Deaktivierung
des Modus AUTO bleibt jedoch die Anzeige für
die zuletzt gewählte Einstellung erhalten.
Die Änderung des der Einstellung reaktiviert
nicht den Modus AUTO , falls dieser zuvor
deaktiviert wurde. Um bei kalter Witterung und kaltem
Motor im Fahrzeuginnenraum nicht zu
viel Kaltluft zu verbreiten, erhöht sich
die Gebläsestärke schrittweise bis der
Komfortwert erreicht ist.
Wenn beim Einsteigen ins Fahrzeug
die Innenraumtemperatur von dem
gewünschten Wert zu weit nach
oben oder unten abweicht, ist es
nicht erforderlich, den angezeigten
Wert zu ändern, um schneller die
gewünschte Komforttemperatur
zu erreichen. Das System gleicht
automatisch und schnellstmöglich die
Temperaturabweichung aus.
Automatikprogramm
„Sicht“
Für weitere Informationen zu
Beschlagfreihalten/Entfrosten vorne siehe
entsprechende Rubrik.
Funktion „Air Quality
System“ (AQS)
Mithilfe einer Verschmutzungssonde aktiviert
diese Funktion automatisch die Luftumwälzung
im Innenraum, sobald ein bestimmter Grad von
Schadstoffen in der Außenluft erkannt wird.
Wenn die Luftqualität wieder die erforderlichen
Voraussetzungen er füllt, wird die
Luftumwälzung im Innenraum automatisch
deaktiviert.
Um die Funktion zu aktivieren bzw. zu
deaktivieren, drücken Sie die Taste
„
OPTIONEN “, um die Sekundärseite zu öffnen.
Manuelle Einstellung
Sie können eine oder mehrere Funktionen
manuell einstellen, die übrigen Funktionen
werden dabei weiterhin von dem System
gesteuert:
-


Gebläsestärke,
-


Luftverteilung.
Sobald Sie eine Einstellung ändern, erlischt die
Kontrollleuchte in der Taste „ AUTO“.
F

D
urch erneuten Druck
auf diese Taste aktivieren
Sie das automatische
Komfortprogramm.
Einstellung der Gebläsestärke
F Drücken Sie eine dieser Tasten um die Lüfterdrehzahl zu
erhöhen oder zu verringern.
„
Langsam “ sorgt
vorzugsweise für wohltuende
Klimatisierung und Laufruhe
durch Begrenzung der
Gebläsestärke. Diese Funktion dient nicht der Erkennung von
schlechten Gerüchen.
Die Umluftfunktion wird beim Einschalten der
Scheibenwischer oder beim Einlegen des
Rückwärtsgang automatisch aktiviert.
Die Funktion ist nicht aktiv, wenn die
Außentemperatur unter 5 °C liegt, um
Beschlagbildung auf der Windschutzscheibe
und den Seitenfenstern zu vermeiden.
Ergonomie und Komfort

101

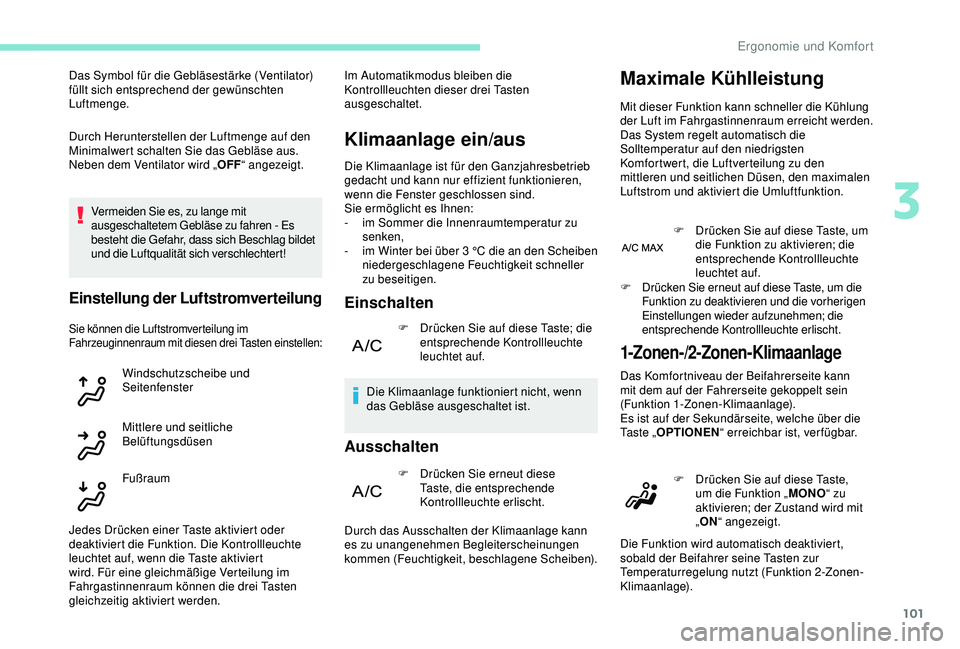

Durch Herunterstellen der Luftmenge auf den
Minimalwert schalten Sie das Gebläse aus.
Neben dem Ventilator wird „OFF“ angezeigt.
Vermeiden Sie es, zu lange mit
ausgeschaltetem Gebläse zu fahren - Es
besteht die Gefahr, dass sich Beschlag bildet
und die Luftqualität sich verschlechtert!
Einstellung der Luftstromverteilung
Sie können die Luftstromverteilung im
Fahrzeuginnenraum mit diesen drei Tasten einstellen:
Windschutzscheibe und
Seitenfenster
Mittlere und seitliche
Belüftungsdüsen
Das Symbol für die Gebläsestärke (Ventilator)
füllt sich entsprechend der gewünschten
Luftmenge.
Fußraum
Jedes Drücken einer Taste aktiviert oder
deaktiviert die Funktion. Die Kontrollleuchte
leuchtet auf, wenn die Taste aktiviert
wird. Für eine gleichmäßige Verteilung im
Fahrgastinnenraum können die drei Tasten
gleichzeitig aktiviert werden. Im Automatikmodus bleiben die
Kontrollleuchten dieser drei Tasten
ausgeschaltet.
Klimaanlage ein/aus
Die Klimaanlage ist für den Ganzjahresbetrieb
gedacht und kann nur effizient funktionieren,
wenn die Fenster geschlossen sind.
Sie ermöglicht es Ihnen:
-

i
m Sommer die Innenraumtemperatur zu
senken,
-

i
m Winter bei über 3 °C die an den Scheiben
niedergeschlagene Feuchtigkeit schneller
zu beseitigen.
Einschalten
F Drücken Sie auf diese Taste; die entsprechende Kontrollleuchte
leuchtet auf.
Die Klimaanlage funktioniert nicht, wenn
das Gebläse ausgeschaltet ist.
Ausschalten
F Drücken Sie erneut diese Taste, die entsprechende
Kontrollleuchte erlischt.
Maximale Kühlleistung
Mit dieser Funktion kann schneller die Kühlung
der Luft im Fahrgastinnenraum erreicht werden.
Das System regelt automatisch die
Solltemperatur auf den niedrigsten
Komfortwert, die Luftverteilung zu den
mittleren und seitlichen Düsen, den maximalen
Luftstrom und aktiviert die Umluftfunktion.
Durch das Ausschalten der Klimaanlage kann
es zu unangenehmen Begleiterscheinungen
kommen (Feuchtigkeit, beschlagene Scheiben). F

D
rücken Sie auf diese Taste, um
die Funktion zu aktivieren; die
entsprechende Kontrollleuchte
leuchtet auf.
F



D
rücken Sie erneut auf diese Taste, um die
Funktion zu deaktivieren und die vorherigen
Einstellungen wieder aufzunehmen; die
entsprechende Kontrollleuchte erlischt.
1-Zonen-/2-Zonen-Klimaanlage
Das Komfortniveau der Beifahrerseite kann
mit dem auf der Fahrerseite gekoppelt sein
(Funktion 1-Zonen-Klimaanlage).
Es ist auf der Sekundärseite, welche über die
Ta s t e „ OPTIONEN “ erreichbar ist, verfügbar.
F

D
rücken Sie auf diese Taste,
um die Funktion „ MONO“ zu
aktivieren; der Zustand wird mit
„ ON “ angezeigt.
Die Funktion wird automatisch deaktiviert,
sobald der Beifahrer seine Tasten zur
Temperaturregelung nutzt (Funktion 2-Zonen-
Klimaanlage).
3
Ergonomie und Komfort

102

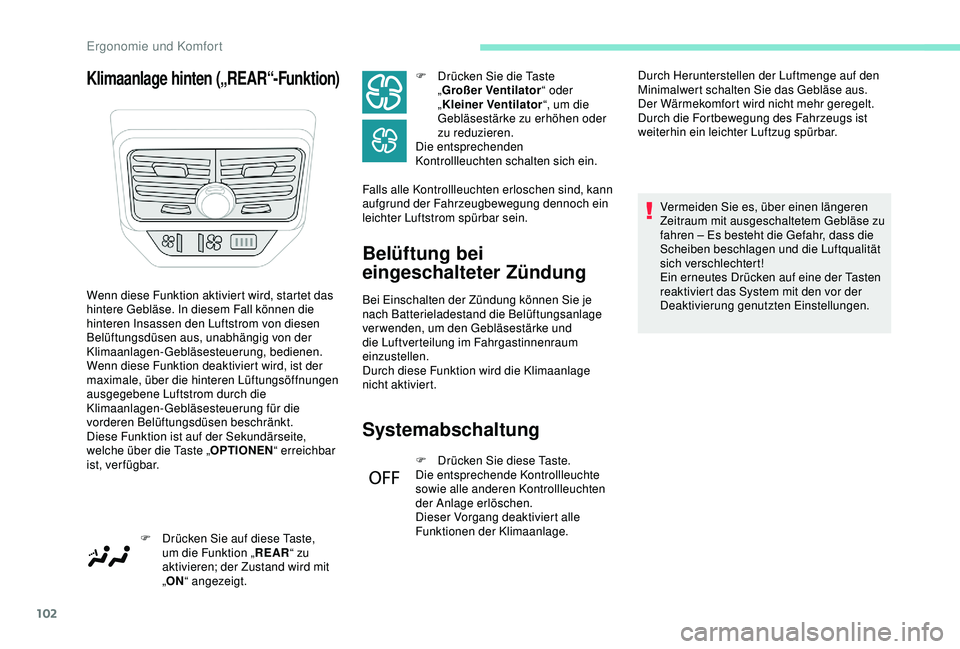

Klimaanlage hinten („REAR“-Funktion)
Belüftung bei
eingeschalteter Zündung
Bei Einschalten der Zündung können Sie je
nach Batterieladestand die Belüftungsanlage
verwenden, um den Gebläsestärke und
die Luftverteilung im Fahrgastinnenraum
einzustellen.
Durch diese Funktion wird die Klimaanlage
nicht aktiviert.
Systemabschaltung
F Drücken Sie diese Taste.
Die entsprechende Kontrollleuchte
sowie alle anderen Kontrollleuchten
der Anlage erlöschen.
Dieser Vorgang deaktiviert alle
Funktionen der Klimaanlage.Vermeiden Sie es, über einen längeren
Zeitraum mit ausgeschaltetem Gebläse zu
fahren – Es besteht die Gefahr, dass die
Scheiben beschlagen und die Luftqualität
sich verschlechtert!
Ein erneutes Drücken auf eine der Tasten
reaktiviert das System mit den vor der
Deaktivierung genutzten Einstellungen.
Wenn diese Funktion aktiviert wird, startet das
hintere Gebläse. In diesem Fall können die
hinteren Insassen den Luftstrom von diesen
Belüftungsdüsen aus, unabhängig von der
Klimaanlagen-Gebläsesteuerung, bedienen.
Wenn diese Funktion deaktiviert wird, ist der
maximale, über die hinteren Lüftungsöffnungen
ausgegebene Luftstrom durch die
Klimaanlagen-Gebläsesteuerung für die
vorderen Belüftungsdüsen beschränkt.
Diese Funktion ist auf der Sekundärseite,
welche über die Taste „
OPTIONEN“ erreichbar
ist, verfügbar.
F

D

rücken Sie auf diese Taste,
um die Funktion „ REAR“ zu
aktivieren; der Zustand wird mit
„ ON “ angezeigt. F

D
rücken Sie die Taste
„ Großer Ventilator “ oder
„ Kleiner Ventilator “, um die
Gebläsestärke zu erhöhen oder
zu reduzieren.
Die entsprechenden
Kontrollleuchten schalten sich ein.
Falls alle Kontrollleuchten erloschen sind, kann
aufgrund der Fahrzeugbewegung dennoch ein
leichter Luftstrom spürbar sein. Durch Herunterstellen der Luftmenge auf den
Minimalwert schalten Sie das Gebläse aus.
Der Wärmekomfort wird nicht mehr geregelt.
Durch die Fortbewegung des Fahrzeugs ist
weiterhin ein leichter Luftzug spürbar.
Ergonomie und Komfort

103

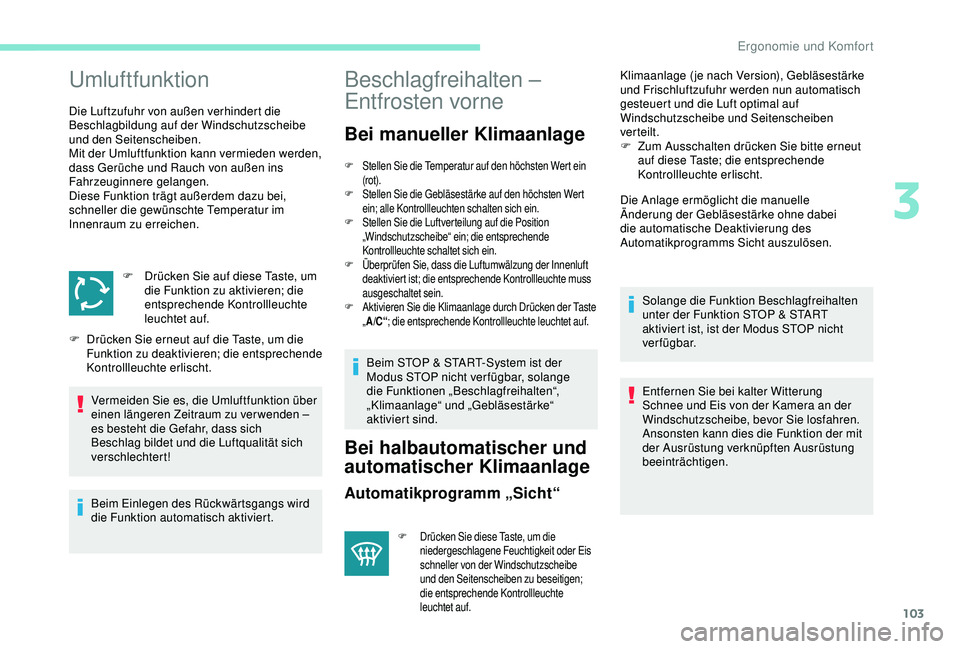

Umluftfunktion
Die Luftzufuhr von außen verhindert die
Beschlagbildung auf der Windschutzscheibe
und den Seitenscheiben.
Mit der Umluftfunktion kann vermieden werden,
dass Gerüche und Rauch von außen ins
Fahrzeuginnere gelangen.
Diese Funktion trägt außerdem dazu bei,
schneller die gewünschte Temperatur im
Innenraum zu erreichen.F

D
rücken Sie auf diese Taste, um
die Funktion zu aktivieren; die
entsprechende Kontrollleuchte
leuchtet auf.
Vermeiden Sie es, die Umluftfunktion über
einen längeren Zeitraum zu verwenden –
es besteht die Gefahr, dass sich
Beschlag bildet und die Luftqualität sich
verschlechtert!
Beim Einlegen des Rückwärtsgangs wird
die Funktion automatisch aktiviert.
F

D
rücken Sie erneut auf die Taste, um die
Funktion zu deaktivieren; die entsprechende
Kontrollleuchte erlischt.
Beschlagfreihalten –
Entfrosten vorne
Bei manueller Klimaanlage
F Stellen Sie die Temperatur auf den höchsten Wert ein (rot).
F
S

tellen Sie die Gebläsestärke auf den höchsten Wert
ein; alle Kontrollleuchten schalten sich ein.
F
St

ellen Sie die Luftverteilung auf die Position
„Windschutzscheibe“ ein; die entsprechende
Kontrollleuchte schaltet sich ein.
F
Ü

berprüfen Sie, dass die Luftumwälzung der Innenluft
deaktiviert ist; die entsprechende Kontrollleuchte muss
ausgeschaltet sein.
F
A

ktivieren Sie die Klimaanlage durch Drücken der Taste
„ A/C“ ; die entsprechende Kontrollleuchte leuchtet auf.
Beim STOP & START-System ist der
Modus STOP nicht ver fügbar, solange
die Funktionen „Beschlagfreihalten“,
„Klimaanlage“ und „Gebläsestärke“
aktiviert sind.
Bei halbautomatischer und
automatischer Klimaanlage
Automatikprogramm „Sicht“
F Drücken Sie diese Taste, um die
niedergeschlagene Feuchtigkeit oder Eis
schneller von der Windschutzscheibe
und den Seitenscheiben zu beseitigen;
die entsprechende Kontrollleuchte
leuchtet auf.
Klimaanlage (je nach Version), Gebläsestärke
und Frischluftzufuhr werden nun automatisch
gesteuert und die Luft optimal auf
Windschutzscheibe und Seitenscheiben
verteilt.
F

Z
um Ausschalten drücken Sie bitte erneut
auf diese Taste; die entsprechende
Kontrollleuchte erlischt.
Die Anlage ermöglicht die manuelle
Änderung der Gebläsestärke ohne dabei
die automatische Deaktivierung des
Automatikprogramms Sicht auszulösen.
Solange die Funktion Beschlagfreihalten
unter der Funktion STOP & START
aktiviert ist, ist der Modus STOP nicht
verfügbar.
Entfernen Sie bei kalter Witterung
Schnee und Eis von der Kamera an der
Windschutzscheibe, bevor Sie losfahren.
Ansonsten kann dies die Funktion der mit
der Ausrüstung verknüpften Ausrüstung
beeinträchtigen.
3
Ergonomie und Komfort

104

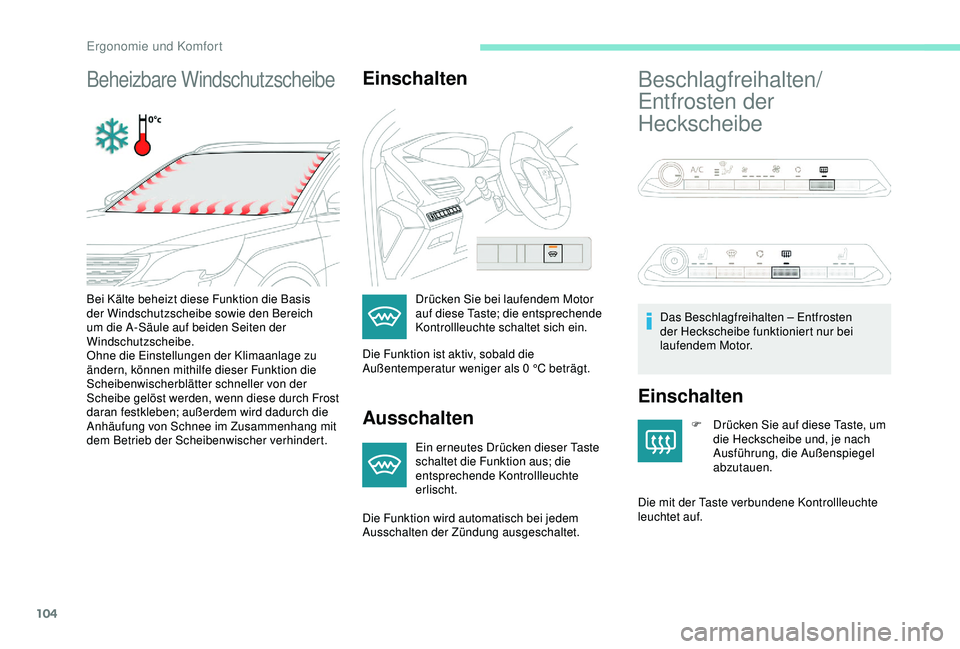

Beheizbare WindschutzscheibeEinschalten
Ausschalten
Ein erneutes Drücken dieser Taste
schaltet die Funktion aus; die
entsprechende Kontrollleuchte
erlischt.
Beschlagfreihalten/
Entfrosten der
Heckscheibe
Einschalten
F Drücken Sie auf diese Taste, um die Heckscheibe und, je nach
Ausführung, die Außenspiegel
abzutauen.
Die mit der Taste verbundene Kontrollleuchte
leuchtet auf.
Bei Kälte beheizt diese Funktion die Basis
der Windschutzscheibe sowie den Bereich
um die A-Säule auf beiden Seiten der
Windschutzscheibe.
Ohne die Einstellungen der Klimaanlage zu
ändern, können mithilfe dieser Funktion die
Scheibenwischerblätter schneller von der
Scheibe gelöst werden, wenn diese durch Frost
daran festkleben; außerdem wird dadurch die
Anhäufung von Schnee im Zusammenhang mit
dem Betrieb der Scheibenwischer verhindert.
Drücken Sie bei laufendem Motor
auf diese Taste; die entsprechende
Kontrollleuchte schaltet sich ein.
Die Funktion ist aktiv, sobald die
Außentemperatur weniger als 0

°C beträgt.
Die Funktion wird automatisch bei jedem
Ausschalten der Zündung ausgeschaltet. Das Beschlagfreihalten – Entfrosten
der Heckscheibe funktioniert nur bei
laufendem Motor.
Ergonomie und Komfort

105

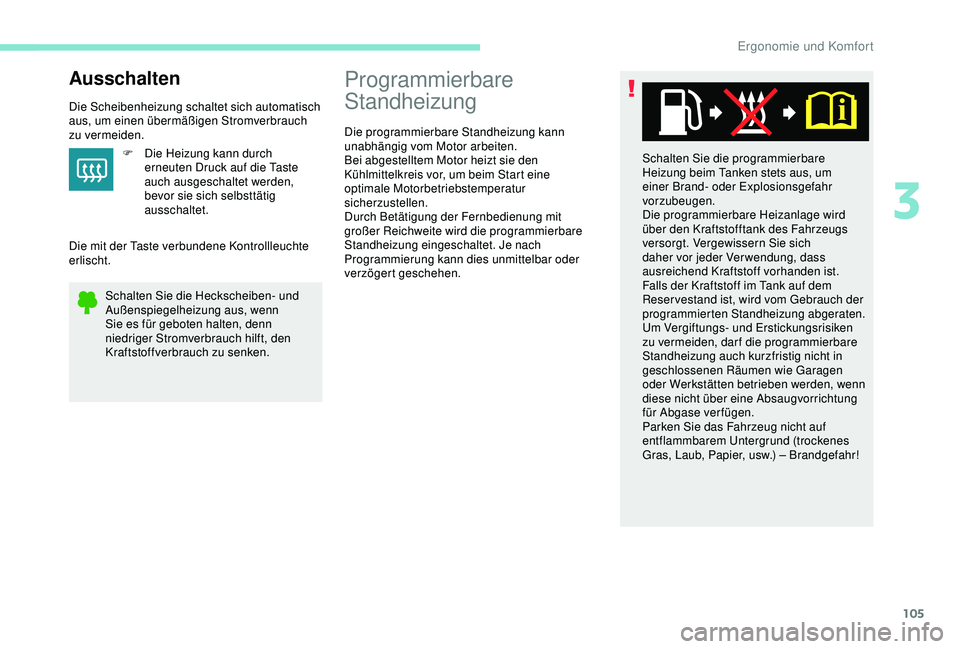

Ausschalten
Die Scheibenheizung schaltet sich automatisch
aus, um einen übermäßigen Stromverbrauch
zu vermeiden.F

D
ie Heizung kann durch
erneuten Druck auf die Taste
auch ausgeschaltet werden,
bevor sie sich selbsttätig
ausschaltet.
Die mit der Taste verbundene Kontrollleuchte
erlischt. Schalten Sie die Heckscheiben- und
Außenspiegelheizung aus, wenn
Sie es für geboten halten, denn
niedriger Stromverbrauch hilft, den
Kraftstoffverbrauch zu senken.
Programmierbare
Standheizung
Die programmierbare Standheizung kann
unabhängig vom Motor arbeiten.
Bei abgestelltem Motor heizt sie den
Kühlmittelkreis vor, um beim Start eine
optimale Motorbetriebstemperatur
sicherzustellen.
Durch Betätigung der Fernbedienung mit
großer Reichweite wird die programmierbare
Standheizung eingeschaltet. Je nach
Programmierung kann dies unmittelbar oder
verzögert geschehen. Schalten Sie die programmierbare
Heizung beim Tanken stets aus, um
einer Brand- oder Explosionsgefahr
vorzubeugen.
Die programmierbare Heizanlage wird
über den Kraftstofftank des Fahrzeugs
versorgt. Vergewissern Sie sich
daher vor jeder Verwendung, dass
ausreichend Kraftstoff vorhanden ist.
Falls der Kraftstoff im Tank auf dem
Reser vestand ist, wird vom Gebrauch der
programmierten Standheizung abgeraten.
Um Vergiftungs- und Erstickungsrisiken
zu vermeiden, dar f die programmierbare
Standheizung auch kurzfristig nicht in
geschlossenen Räumen wie Garagen
oder Werkstätten betrieben werden, wenn
diese nicht über eine Absaugvorrichtung
für Abgase verfügen.
Parken Sie das Fahrzeug nicht auf
entflammbarem Untergrund (trockenes
Gras, Laub, Papier, usw.) – Brandgefahr!
3
Ergonomie und Komfort

106
Durch Anpassen der programmierbaren
Standheizung kann sie zum Vorheizen des
Fahrgastraums genutzt werden.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt.

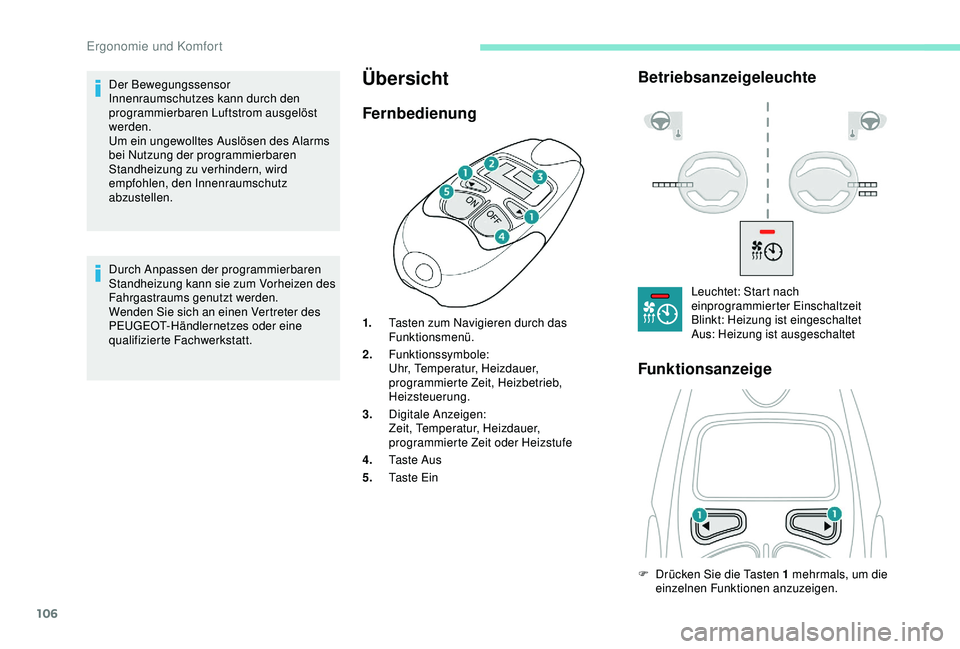

Ãœbersicht
FernbedienungBetriebsanzeigeleuchte
Funktionsanzeige
Der Bewegungssensor
Innenraumschutzes kann durch den
programmierbaren Luftstrom ausgelöst
werden.
Um ein ungewolltes Auslösen des Alarms
bei Nutzung der programmierbaren
Standheizung zu verhindern, wird
empfohlen, den Innenraumschutz
abzustellen. 1.Tasten zum Navigieren durch das
Funktionsmenü.
2. Funktionssymbole:
Uhr, Temperatur, Heizdauer,
programmierte Zeit, Heizbetrieb,
Heizsteuerung.
3. Digitale Anzeigen:
Zeit, Temperatur, Heizdauer,
programmierte Zeit oder Heizstufe
4. Ta s t e A u s
5. Ta s t e E i n Leuchtet: Start nach
einprogrammierter Einschaltzeit
Blinkt: Heizung ist eingeschaltet
Aus: Heizung ist ausgeschaltet
F

D
rücken Sie die Tasten 1 mehrmals, um die
einzelnen Funktionen anzuzeigen.
Ergonomie und Komfort

107

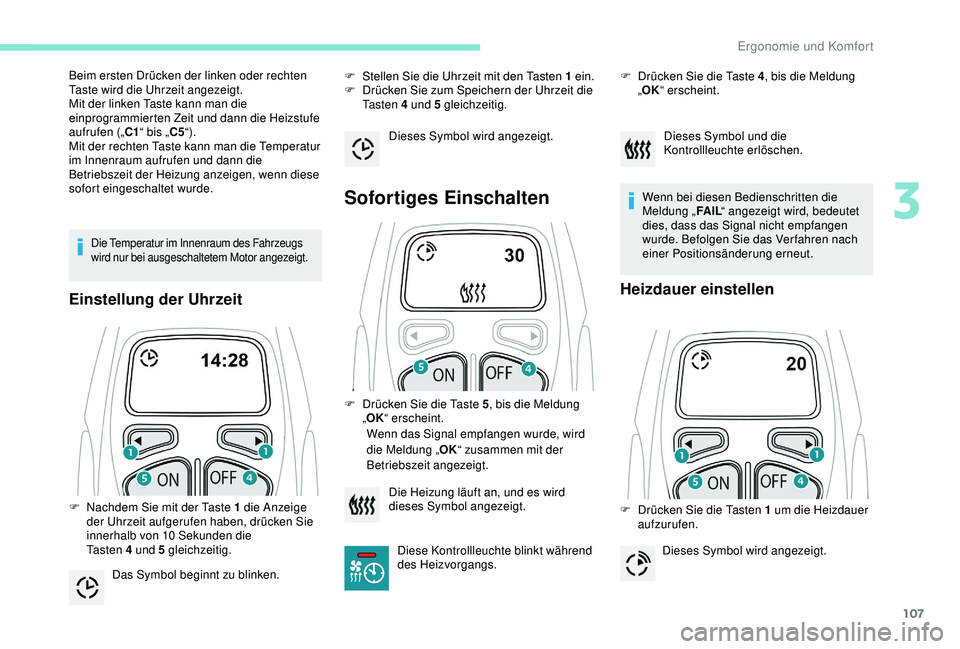

Die Temperatur im Innenraum des Fahrzeugs
wird nur bei ausgeschaltetem Motor angezeigt.
Einstellung der Uhrzeit
F Stellen Sie die Uhrzeit mit den Tasten 1 ein.
F D rücken Sie zum Speichern der Uhrzeit die
Ta s t e n 4
und 5 gleichzeitig.
Sofortiges Einschalten
Beim ersten Drücken der linken oder rechten
Taste wird die Uhrzeit angezeigt.
Mit der linken Taste kann man die
einprogrammierten Zeit und dann die Heizstufe
aufrufen („C1“ bis „C5 “).
Mit der rechten Taste kann man die Temperatur
im Innenraum aufrufen und dann die
Betriebszeit der Heizung anzeigen, wenn diese
sofort eingeschaltet wurde.
F

N
achdem Sie mit der Taste 1 die Anzeige
der Uhrzeit aufgerufen haben, drücken Sie
innerhalb von 10
Sekunden die
Ta s t e n 4
und 5 gleichzeitig.
Das Symbol beginnt zu blinken. Dieses Symbol wird angezeigt.
F

D
rücken Sie die Taste 5, bis die Meldung
„ OK “ erscheint.
Wenn das Signal empfangen wurde, wird
die Meldung „ OK“ zusammen mit der
Betriebszeit angezeigt. F
D rücken Sie die Taste 4, bis die Meldung
„ OK “ erscheint.
Wenn bei diesen Bedienschritten die
Meldung „ FA I L“ angezeigt wird, bedeutet
dies, dass das Signal nicht empfangen
wurde. Befolgen Sie das Ver fahren nach
einer Positionsänderung erneut.
Heizdauer einstellen
F Drücken Sie die Tasten 1 um die Heizdauer
aufzurufen.
Die Heizung läuft an, und es wird
dieses Symbol angezeigt.
Diese Kontrollleuchte blinkt während
des Heizvorgangs. Dieses Symbol und die
Kontrollleuchte erlöschen.
Dieses Symbol wird angezeigt.
3
Ergonomie und Komfort

108

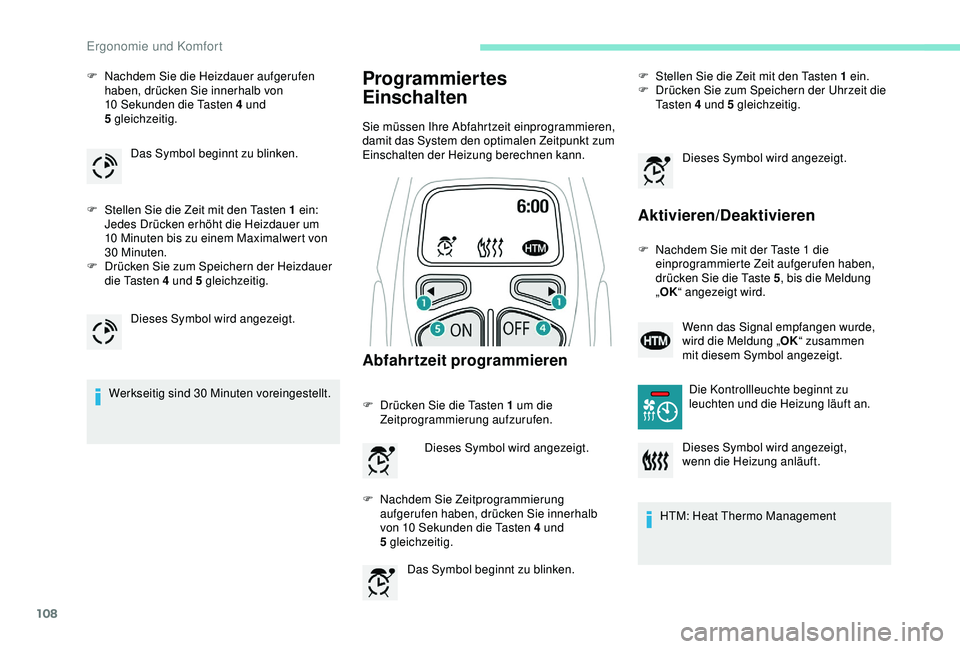

F Nachdem Sie die Heizdauer aufgerufen haben, drücken Sie innerhalb von
10
Sekunden die Tasten 4 und
5
gleichzeitig.
F

S
tellen Sie die Zeit mit den Tasten 1 ein:
Jedes Drücken erhöht die Heizdauer um
10
Minuten bis zu einem Maximalwert von
30


Minuten.
F

D
rücken Sie zum Speichern der Heizdauer
die Tasten 4
und 5 gleichzeitig.
Werkseitig sind 30


Minuten voreingestellt.Programmiertes
Einschalten
Sie müssen Ihre Abfahrtzeit einprogrammieren,
damit das System den optimalen Zeitpunkt zum
Einschalten der Heizung berechnen kann.
Abfahrtzeit programmieren
F Drücken Sie die Tasten 1 um die
Zeitprogrammierung aufzurufen.
Das Symbol beginnt zu blinken. F

S
tellen Sie die Zeit mit den Tasten 1 ein.
F
D
rücken Sie zum Speichern der Uhrzeit die
Ta s t e n 4 und 5 gleichzeitig.
Aktivieren/Deaktivieren
F Nachdem Sie mit der Taste 1
die
einprogrammierte Zeit aufgerufen haben,
drücken Sie die Taste 5 , bis die Meldung
„ OK “ angezeigt wird.
HTM: Heat Thermo Management
Das Symbol beginnt zu blinken.
Dieses Symbol wird angezeigt.
Dieses Symbol wird angezeigt.
F

N

achdem Sie Zeitprogrammierung
aufgerufen haben, drücken Sie innerhalb
von 10

Sekunden die Tasten 4

und
5

gleichzeitig. Dieses Symbol wird angezeigt.
Wenn das Signal empfangen wurde,
wird die Meldung „
OK“ zusammen
mit diesem Symbol angezeigt.
Die Kontrollleuchte beginnt zu
leuchten und die Heizung läuft an.
Dieses Symbol wird angezeigt,
wenn die Heizung anläuft.
Ergonomie und Komfort
