119
Gniazdo 12 V
F Aby podłączyć osprzęt 12 V (maksymalna moc: 120 W), wyciągnąć zaślepkę i włożyć
odpowiednią wtyczkę.
Podłączenie urządzenia elektrycznego
niehomologowanego przez PEUGEOT,
np. ładowarki z gniazdem USB, może
powodować zakłócenia w działaniu
urządzeń elektrycznych samochodu,
m.in. zły odbiór radiowy albo zakłócenia
wyświetlania na ekranach.
Stoliki typu „lotniczego” Rolety boczne
Zawsze rozwijać lub zwijać roletę powoli,
trzymając za występ.
F

A

by rozłożyć, opuścić stolik i zablokować go
w dolnym skrajnym położeniu.
F

A

by złożyć, podnieść stolik, przekraczając
punkt oporu, aż do górnego skrajnego
położenia.
Po stronie pasażera należy pamiętać
o złożeniu stolika przed ustawieniem
oparcia w położeniu stolika.
Dodatkowe informacje dotyczące siedzeń
przednich , a szczególnie położenia
stolika oparcia, zawiera odpowiedni
rozdział.
Na stoliku nie należy kłaść ciężkich ani
twardych przedmiotów.
Każdy z nich w przypadku awaryjnego
hamowania lub zderzenia może się
przekształcić w niebezpieczny „pocisk”. Zamontowane na szybach 2. rzędu,
chronią wnętrze kabiny przed promieniami
słonecznymi.
F

P
ociągnąć za środkowy występ, aby
rozwinąć roletę.
F

Z
ałożyć zaczep rolety na haczyk.
3
E

120
W zależności od wersji schowki znajdują się w
podłodze przed drugim rzędem siedzeń.
Schowek po lewej stronie może również zawierać
zestaw do prowizorycznej naprawy opon.
W celu ich otwarcia należy pociągnąć pokrywę
w miejscu wycięcia.
SchowkiWyposażenie bagażnika
1.Siatka do mocowania bagażu
2. Gniazdo zasilania 12 V (maks. 120 W)
3. Oświetlenie bagażnika
4. Pasek przytrzymujący bagaż
5. Wsporniki schowka na zasłonę
przestrzeni bagażowej 6.
Podłokietnik z uchw ytem na napoje
i
schowkiem
7. Otwar ty schowek
8. Składana podłoga
9. Zaczepy mocujące
Ergonomia i komfort

121

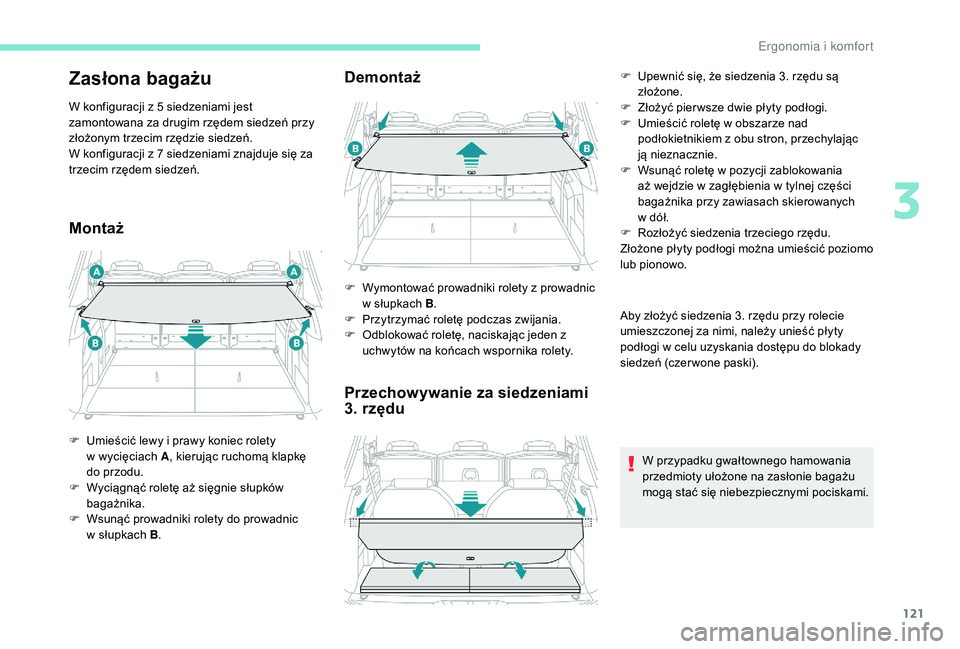

Zasłona bagażu
W konfiguracji z 5 siedzeniami jest
zamontowana za drugim rzędem siedzeń przy
złożonym trzecim rzędzie siedzeń.
W konfiguracji z 7 siedzeniami znajduje się za
trzecim rzędem siedzeń.
MontażDemontaż
F Wymontować prowadniki rolety z prowadnic
w słupkach B .
F

P
rzytrzymać roletę podczas zwijania.
F

O
dblokować roletę, naciskając jeden z
uchwytów na końcach wspornika rolety.
F

U

mieścić lewy i prawy koniec rolety
w

wycięciach A , kierując ruchomą klapkę
do przodu.
F

W

yciągnąć roletę aż sięgnie słupków
bagażnika.
F

W

sunąć prowadniki rolety do prowadnic
w

słupkach B .
Przechowywanie za siedzeniami
3. rzędu
F Upewnić się, że siedzenia 3. rzędu są
złożone.
F

Z
łożyć pier wsze dwie płyty podłogi.
F

U
mieścić roletę w obszarze nad
podłokietnikiem z obu stron, przechylając
ją
ni

eznacznie.
F

W
sunąć roletę w pozycji zablokowania
aż wejdzie w zagłębienia w tylnej części
bagażnika przy zawiasach skierowanych
w
dół.
F

R
ozłożyć siedzenia trzeciego rzędu.
Złożone płyty podłogi można umieścić poziomo
lub pionowo.
Aby złożyć siedzenia 3. rzędu przy rolecie
umieszczonej za nimi, należy unieść płyty
podłogi w celu uzyskania dostępu do blokady
siedzeń (czer wone paski).
W przypadku gwałtownego hamowania
przedmioty ułożone na zasłonie bagażu
mogą stać się niebezpiecznymi pociskami.
3
Ergonomia i komfort

122
Siatka do przytrzymywania
wysokich ładunków
Siatka chroni pasażerów w przypadku
bardzo gwałtownego hamowania.
Za przednimi siedzeniami
Rozpięta siatka nie przeszkadza w
pochylaniu oparć tylnych siedzeń.
Za tylnymi siedzeniami
Ta wyjmowana siatka umożliwia wykorzystanie
całej przestrzeni bagażnika aż po dach:
-
z
a przednimi siedzeniami (1. rząd), gdy
tylne siedzenia są złożone;
-

z
a tylnymi siedzeniami (2. rząd), gdy osłona
przestrzeni bagażowej jest wyjęta. F

Z
łożyć tylne siedzenia.
F
W
sunąć po kolei końcówki drążka
w mocowania w dachu.
F
Z
amocować paski siatki do dolnych
pierścieni na zewnętrznych prowadnicach
przednich siedzeń.
F

N
aprężyć taśmy, aby rozciągnąć siatkę.F

Z
djąć osłonę przestrzeni bagażowej.
F
W
sunąć po kolei końcówki drążka
w mocowania w dachu.
F
Z
amocować paski siatki do dolnych
pierścieni na obu bocznych osłonach
bagażnika.
F

N
aprężyć taśmy, aby rozciągnąć siatkę.
E

123

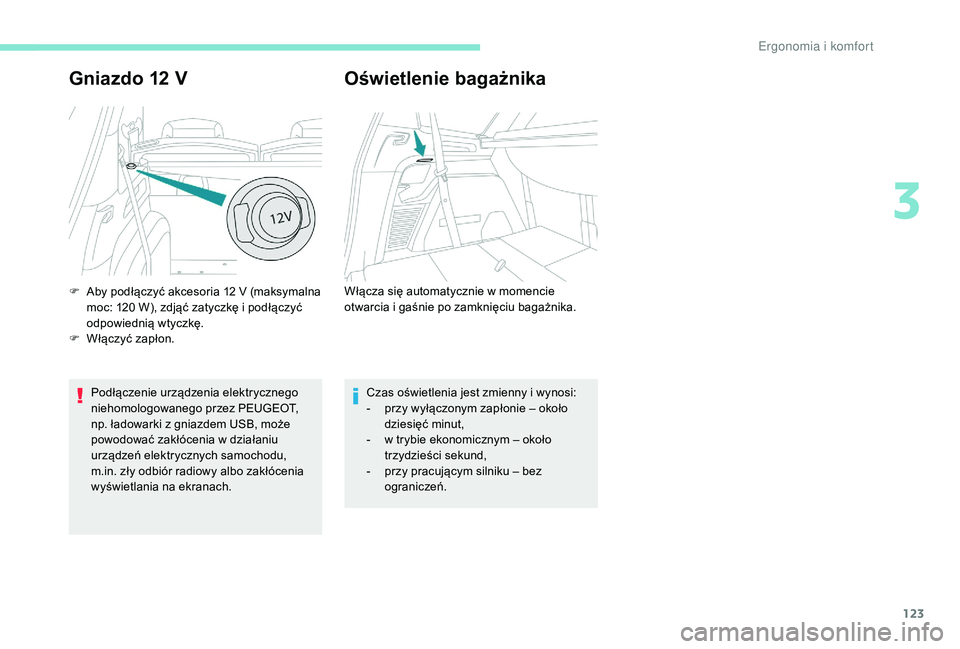

Gniazdo 12 V
Podłączenie urządzenia elektrycznego
niehomologowanego przez PEUGEOT,
np. ładowarki z gniazdem USB, może
powodować zakłócenia w działaniu
urządzeń elektrycznych samochodu,
m.in. zły odbiór radiowy albo zakłócenia
wyświetlania na ekranach.
Oświetlenie bagażnika
F Aby podłączyć akcesoria 12 V (maksymalna moc: 120 W), zdjąć zatyczkę i podłączyć
odpowiednią wtyczkę.
F

W
łączyć zapłon. Włącza się automatycznie w momencie
otwarcia i gaśnie po zamknięciu bagażnika.
Czas oświetlenia jest zmienny i wynosi:
-

p
rzy wyłączonym zapłonie – około
dziesięć minut,
-

w t
rybie ekonomicznym – około
trzydzieści sekund,
-

p
rzy pracującym silniku – bez
ograniczeń.
3
E

124

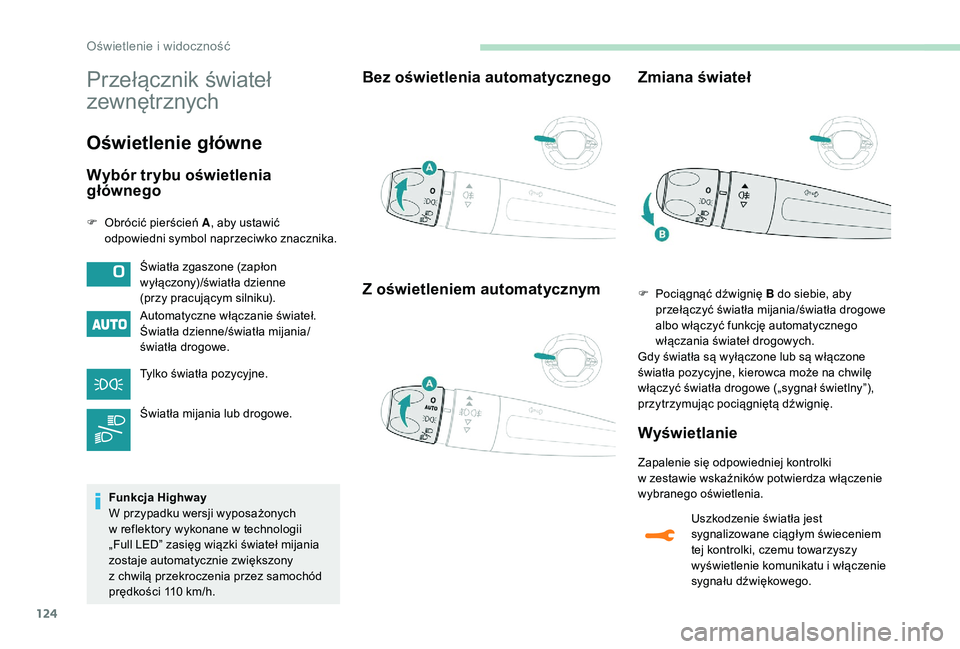

Przełącznik świateł
zewnętrznych
Oświetlenie główne
Wybór trybu oświetlenia
głównego
F Obrócić pierścień A, aby ustawić
odpowiedni symbol naprzeciwko znacznika.
Automatyczne włączanie świateł.
Światła dzienne/światła mijania/
światła drogowe.
Tylko światła pozycyjne.
Światła mijania lub drogowe.
Funkcja Highway
W przypadku wersji wyposażonych
w
reflektory wykonane w technologii
„Full
LED” zasięg wiązki świateł mijania
zostaje automatycznie zwiększony
z
chwilą przekroczenia przez samochód
prędkości 110 km/h.
Bez oświetlenia automatycznego
Z oświetleniem automatycznym Zmiana świateł
F Pociągnąć dźwignię B do siebie, aby
przełączyć światła mijania/światła drogowe
albo włączyć funkcję automatycznego
włączania świateł drogowych.
Gdy światła są wyłączone lub są włączone
światła pozycyjne, kierowca może na chwilę
włączyć światła drogowe („sygnał świetlny”),
przytrzymując pociągniętą dźwignię.
Wyświetlanie
Zapalenie się odpowiedniej kontrolki
w zestawie wskaźników potwierdza włączenie
wybranego oświetlenia.
Światła zgaszone (zapłon
wyłączony)/światła dzienne
(przy
p

racującym silniku).
Uszkodzenie światła jest
sygnalizowane ciągłym świeceniem
tej kontrolki, czemu towarzyszy
wyświetlenie komunikatu i włączenie
sygnału dźwiękowego.
Oświetlenie i widoczność

125
Światła przeciwmgłowe
Przy ładnej pogodzie, podczas opadów
deszczu, w dzień i w nocy, przednie oraz
tylne światła przeciwmgłowe muszą być
wyłączone. W takich warunkach natężenie
wiązki światła może oślepiać innych
kierowców. Należy ich używać tylko we
mgle albo podczas opadów śniegu.
W tych warunkach pogodowych
kierowca musi ręcznie włączyć światła
przeciwmgłowe i światła mijania,
ponieważ czujnik natężenia światła może
wykryć wystarczające natężenie.
Należy pamiętać o wyłączaniu świateł
przeciwmgłowych, gdy nie są już
potrzebne.Tylne światła przeciwmgłowe
Muszą być włączone światła mijania albo
drogowe.
Obrócić i zwolnić pierścień C :
F

d
o przodu, aby włączyć tylne światła
przeciwmgłowe;
F

d
o tyłu, aby wyłączyć tylne światła
przeciwmgłowe. Przednie i tylne światła
przeciwmgłowe
Muszą być włączone światła pozycyjne,
mijania albo drogowe.
Obrócić i zwolnić pierścień C :
F

d
o przodu jeden raz, aby włączyć przednie
światła przeciwmgłowe;
F

d
o przodu drugi raz, aby włączyć tylne
światła przeciwmgłowe;
F

d
o tyłu jeden raz, aby wyłączyć tylne
światła przeciwmgłowe;
F

d
o tyłu drugi raz, aby wyłączyć przednie
światła przeciwmgłowe.
4
Oświetlenie i widoczność

126

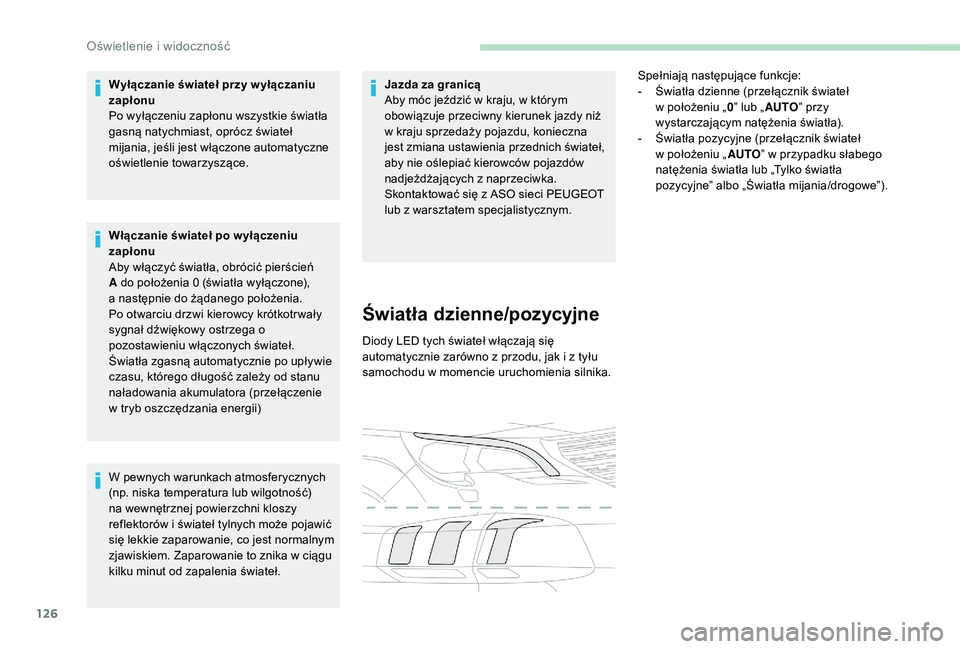

Wyłączanie świateł przy w yłączaniu
zapłonu
Po wyłączeniu zapłonu wszystkie światła
gasną natychmiast, oprócz świateł
mijania, jeśli jest włączone automatyczne
oświetlenie towarzyszące.
Włączanie świateł po w yłączeniu
zapłonu
Aby włączyć światła, obrócić pierścień
A do położenia 0 (światła wyłączone),
a następnie do żądanego położenia.
Po otwarciu drzwi kierowcy krótkotr wały
sygnał dźwiękowy ostrzega o
pozostawieniu włączonych świateł.
Światła zgasną automatycznie po upływie
czasu, którego długość zależy od stanu
naładowania akumulatora (przełączenie
w
tryb oszczędzania energii)
W pewnych warunkach atmosferycznych
(np. niska temperatura lub wilgotność)
na wewnętrznej powierzchni kloszy
reflektorów i świateł tylnych może pojawić
się lekkie zaparowanie, co jest normalnym
zjawiskiem. Zaparowanie to znika w ciągu
kilku minut od zapalenia świateł. Jazda za granicą
Aby móc jeździć w kraju, w którym
obowiązuje przeciwny kierunek jazdy niż
w kraju sprzedaży pojazdu, konieczna
jest zmiana ustawienia przednich świateł,
aby nie oślepiać kierowców pojazdów
nadjeżdżających z naprzeciwka.
Skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Światła dzienne/pozycyjne
Diody LED tych świateł włączają się
automatycznie zarówno z przodu, jak i z tyłu
samochodu w momencie uruchomienia silnika.
Spełniają następujące funkcje:
-

Ś
wiatła dzienne (przełącznik świateł
w położeniu „ 0” lub „ AUTO ” przy
wystarczającym natężenia światła).
-
Ś
wiatła pozycyjne (przełącznik świateł
w położeniu „
AUTO” w przypadku słabego
natężenia światła lub „Tylko światła
pozycyjne” albo „Światła mijania/drogowe”).
Oświetlenie i widoczność

127

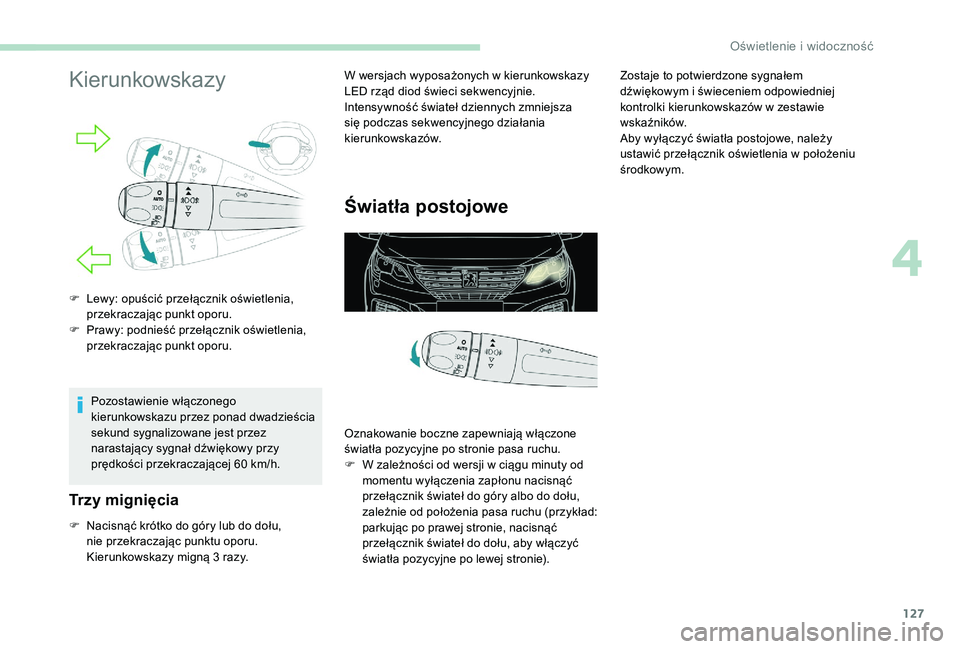

Kierunkowskazy
Pozostawienie włączonego
kierunkowskazu przez ponad dwadzieścia
sekund sygnalizowane jest przez
narastający sygnał dźwiękowy przy
prędkości przekraczającej 60 km/h.
Trzy mignięcia
F Nacisnąć krótko do góry lub do dołu, nie przekraczając punktu oporu.
Kierunkowskazy migną 3 razy. W wersjach wyposażonych w kierunkowskazy
LED rząd diod świeci sekwencyjnie.
Intensywność świateł dziennych zmniejsza
się podczas sekwencyjnego działania
kierunkowskazów.
Światła postojowe
F Lewy: opuścić przełącznik oświetlenia,
przekraczając punkt oporu.
F

P
rawy: podnieść przełącznik oświetlenia,
przekraczając punkt oporu.
Oznakowanie boczne zapewniają włączone
światła pozycyjne po stronie pasa ruchu.
F

W z
ależności od wersji w ciągu minuty od
momentu wyłączenia zapłonu nacisnąć
przełącznik świateł do góry albo do dołu,
zależnie od położenia pasa ruchu (przykład:
parkując po prawej stronie, nacisnąć
przełącznik świateł do dołu, aby włączyć
światła pozycyjne po lewej stronie). Zostaje to potwierdzone sygnałem
dźwiękowym i świeceniem odpowiedniej
kontrolki kierunkowskazów w zestawie
wskaźników.
Aby wyłączyć światła postojowe, należy
ustawić przełącznik oświetlenia w położeniu
środkowym.
4
Oświetlenie i widoczność

128
Regulacja reflektorów
Ręczna regulacja
reflektorów halogenowych
Aby nie oślepiać innych użytkowników drogi,
należy ustawić wysokość wiązki światła
reflektorów halogenowych w zależności
od obciążenia samochodu.
Początkowe ustawienie to położenie „ 0”.
Regulacja automatyczna
reflektorów wykonanych
w

t
echnologii „Full LED”
W razie usterki włącza się ta kontrolka
w zestawie wskaźników, zostaje
wyświetlony komunikat i
rozlega się
sygnał dźwiękowy.
W tym wypadku układ ustawia reflektory
w położeniu dolnym.
Zlecić sprawdzenie układu przez ASO sieci
PEUGEOT lub przez warsztat specjalistyczny.
Nie dotykać reflektorów „Full LED”.
Niebezpieczeństwo porażenia prądem!
0
Kierowca lub kierowca + pasażer z przodu.
- Kierowca + pasażer z przodu +
pasażerowie z tyłu.
1 5 osób.
- 5 osób + bagaże.
2 Kierowca + bagaże.
Automatyczne włączanie
świateł
Dzięki czujnikowi natężenia oświetlenia,
w
przypadku słabego oświetlenia naturalnego,
oświetlenie tablicy rejestracyjnej, światła
pozycyjne oraz światła mijania włączają
się automatycznie, bez ingerencji kierowcy.
Mogą one także włączyć się w przypadku
wykrycia deszczu, równocześnie z włączeniem
wycieraczek szyby przedniej w trybie pracy
automatycznej.
Światła gasną automatycznie, gdy oświetlenie
jest wystarczające lub po wyłączeniu
wycieraczek.
WłączanieAby nie oślepiać innych użytkowników drogi,
układ automatycznie koryguje wysokość wiązki
światła reflektorów tego typu w zależności od
obciążenia samochodu.
F

U
stawić pierścień w położeniu „AUTO”.
Po włączeniu funkcji zostaje również
wyświetlony komunikat.
Oświetlenie i widoczność
