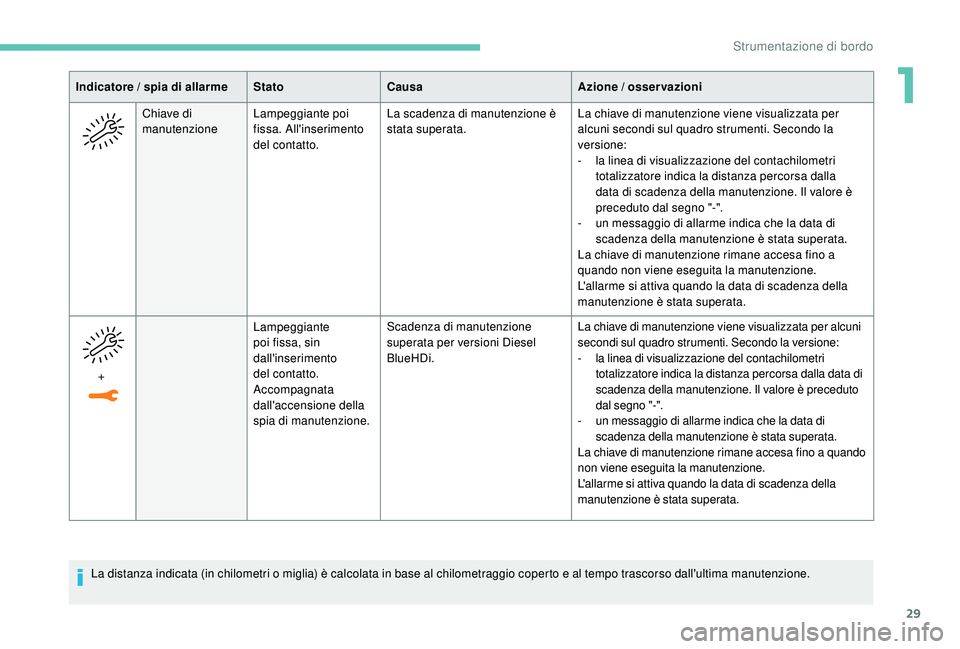

29
Indicatore / spia di allarmeStatoCausa Azione / osservazioni
Chiave di
manutenzione Lampeggiante poi
fissa. All'inserimento
del contatto. La scadenza di manutenzione è
stata superata.
La chiave di manutenzione viene visualizzata per
alcuni secondi sul quadro strumenti. Secondo la
versione:
-

l
a linea di visualizzazione del contachilometri
totalizzatore indica la distanza percorsa dalla
data di scadenza della manutenzione. Il valore è
preceduto dal segno "-".
-

u
n messaggio di allarme indica che la data di
scadenza della manutenzione è stata superata.
La chiave di manutenzione rimane accesa fino a
quando non viene eseguita la manutenzione.
L'allarme si attiva quando la data di scadenza della
manutenzione è stata superata.
+ Lampeggiante
poi fissa, sin
dall'inserimento
del contatto.
Accompagnata
dall'accensione della
spia di manutenzione.Scadenza di manutenzione
superata per versioni Diesel
BlueHDi.
La chiave di manutenzione viene visualizzata per alcuni
secondi sul quadro strumenti. Secondo la versione:
-

l
a linea di visualizzazione del contachilometri
totalizzatore indica la distanza percorsa dalla data di
scadenza della manutenzione. Il valore è preceduto
dal segno "-".
-

u
n messaggio di allarme indica che la data di
scadenza della manutenzione è stata superata.
La chiave di manutenzione rimane accesa fino a quando
non viene eseguita la manutenzione.
L'allarme si attiva quando la data di scadenza della
manutenzione è stata superata.
La distanza indicata (in chilometri o miglia) è calcolata in base al chilometraggio coperto e al tempo trascorso dall'ultima manutenzione.
1
Strumentazione di bordo

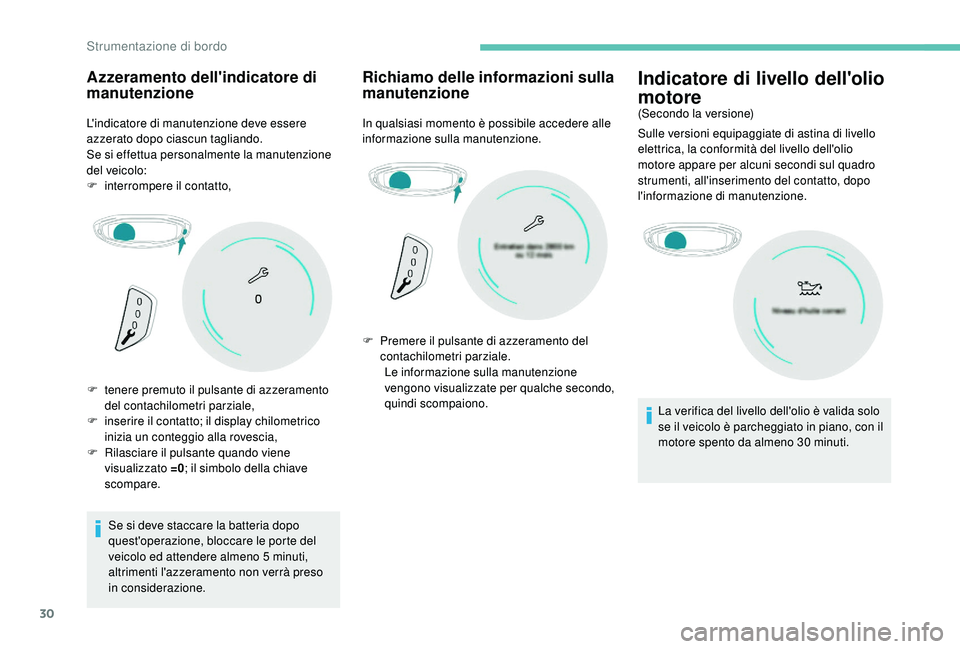

30
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ciascun tagliando.
Se si effettua personalmente la manutenzione
del veicolo:
F
i
nterrompere il contatto,
Se si deve staccare la batteria dopo
quest'operazione, bloccare le porte del
veicolo ed attendere almeno 5
minuti,
altrimenti l'azzeramento non verrà preso
in considerazione.
Richiamo delle informazioni sulla
manutenzione
In qualsiasi momento è possibile accedere alle
informazione sulla manutenzione.
Indicatore di livello dell'olio
motore
F tenere premuto il pulsante di azzeramento del contachilometri parziale,
F

i
nserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
F

R
ilasciare il pulsante quando viene
visualizzato =0 ; il simbolo della chiave
scompare. F

P
remere il pulsante di azzeramento del
contachilometri parziale. Le informazione sulla manutenzione
vengono visualizzate per qualche secondo,
quindi scompaiono. (Secondo la versione)
Sulle versioni equipaggiate di astina di livello
elettrica, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto, dopo
l'informazione di manutenzione.
La verifica del livello dell'olio è valida solo
se il veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Strumentazione di bordo

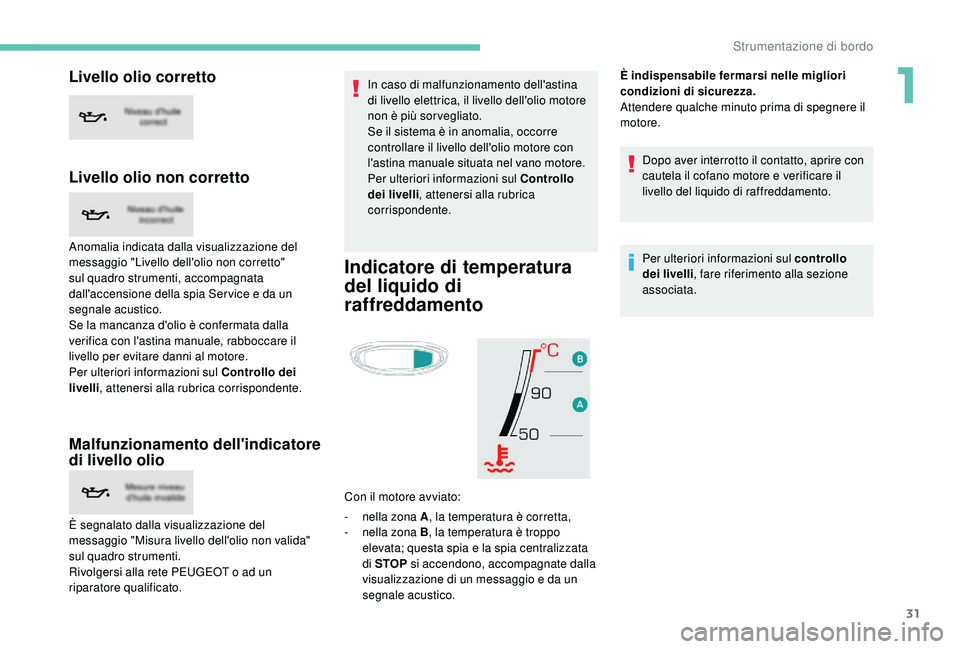

31
Livello olio corretto
Livello olio non corretto
Anomalia indicata dalla visualizzazione del
messaggio "Livello dell'olio non corretto"
sul quadro strumenti, accompagnata
dall'accensione della spia Ser vice e da un
segnale acustico.
Se la mancanza d'olio è confermata dalla
verifica con l'astina manuale, rabboccare il
livello per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli, attenersi alla rubrica corrispondente.
Malfunzionamento dell'indicatore
di livello olio
Indicatore di temperatura
del liquido di
raffreddamento
Con il motore avviato:
-

n
ella zona A , la temperatura è corretta,
-

n
ella zona B , la temperatura è troppo
elevata; questa spia e la spia centralizzata
di STOP si accendono, accompagnate dalla
visualizzazione di un messaggio e da un
segnale acustico. È indispensabile fermarsi nelle migliori
condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire con
cautela il cofano motore e verificare il
livello del liquido di raffreddamento.
Per ulteriori informazioni sul controllo
dei livelli , fare riferimento alla sezione
associata.
È segnalato dalla visualizzazione del
messaggio "Misura livello dell'olio non valida"
sul quadro strumenti.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato. In caso di malfunzionamento dell'astina
di livello elettrica, il livello dell'olio motore
non è più sor vegliato.
Se il sistema è in anomalia, occorre
controllare il livello dell'olio motore con
l'astina manuale situata nel vano motore.
Per ulteriori informazioni sul Controllo
dei livelli
, attenersi alla rubrica
corrispondente.
1
Strumentazione di bordo

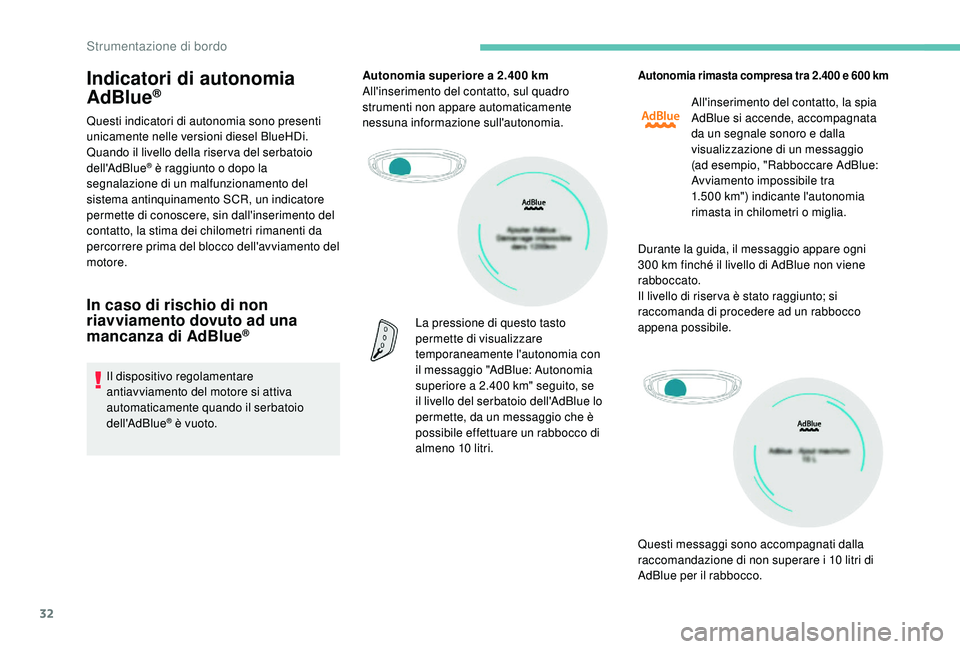

32
Indicatori di autonomia
AdBlue®
Questi indicatori di autonomia sono presenti
unicamente nelle versioni diesel BlueHDi.
Quando il livello della riser va del serbatoio
dell'AdBlue
® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
Autonomia rimasta compresa tra 2.400 e 600 km
All'inserimento del contatto, la spia
AdBlue si accende, accompagnata
da un segnale sonoro e dalla
visualizzazione di un messaggio
(ad esempio, "Rabboccare AdBlue:
Avviamento impossibile tra
1.500
km") indicante l'autonomia
rimasta in chilometri o miglia.
Durante la guida, il messaggio appare ogni
300

km finché il livello di AdBlue non viene
rabboccato.
Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile.
Questi messaggi sono accompagnati dalla
raccomandazione di non superare i 10
litri di
AdBlue per il rabbocco.
In caso di rischio di non
riavviamento dovuto ad una
mancanza di AdBlue
®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. Autonomia superiore a 2.400 km
All'inserimento del contatto, sul quadro
strumenti non appare automaticamente
nessuna informazione sull'autonomia.
La pressione di questo tasto
permette di visualizzare
temporaneamente l'autonomia con
il messaggio "AdBlue: Autonomia
superiore a 2.400 km" seguito, se
il livello del serbatoio dell'AdBlue lo
permette, da un messaggio che è
possibile effettuare un rabbocco di
almeno 10
litri.
Strumentazione di bordo

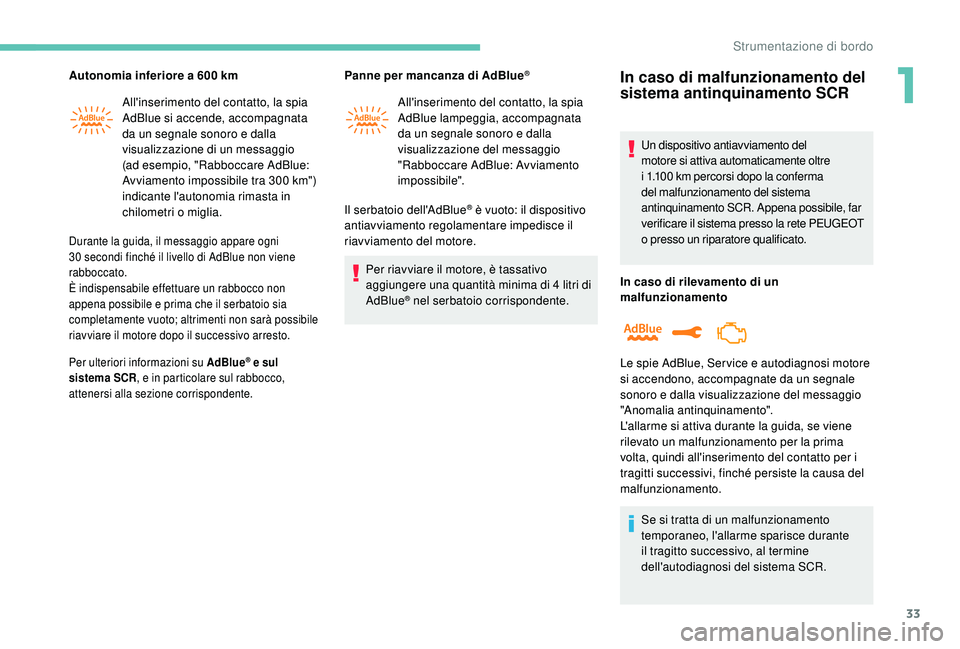

33
Autonomia inferiore a 600 km
A ll'inserimento del contatto, la spia
AdBlue si accende, accompagnata
da un segnale sonoro e dalla
visualizzazione di un messaggio
(ad esempio, "Rabboccare AdBlue:
Avviamento impossibile tra 300
km")
indicante l'autonomia rimasta in
chilometri o miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di AdBlue non viene
rabboccato.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà possibile
riavviare il motore dopo il successivo arresto.
Per ulteriori informazioni su AdBlue
® e sul
sistema SCR , e in particolare sul rabbocco,
attenersi alla sezione corrispondente.
Panne per mancanza di AdBlue®
All'inserimento del contatto, la spia
AdBlue lampeggia, accompagnata
da un segnale sonoro e dalla
visualizzazione del messaggio
"Rabboccare AdBlue: Avviamento
impossibile".
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore.
Per riavviare il motore, è tassativo
aggiungere una quantità minima di 4


litri di
AdBlue
® nel serbatoio corrispondente.
In caso di malfunzionamento del
sistema antinquinamento SCR
Un dispositivo antiavviamento del
motore si attiva automaticamente oltre
i 1.100
km percorsi dopo la conferma
del malfunzionamento del sistema
antinquinamento SCR. Appena possibile, far
verificare il sistema presso la rete PEUGEOT
o presso un riparatore qualificato.
In caso di rilevamento di un
malfunzionamento
Le spie AdBlue, Ser vice e autodiagnosi motore
si accendono, accompagnate da un segnale
sonoro e dalla visualizzazione del messaggio
"Anomalia antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, quindi all'inserimento del contatto per i
tragitti successivi, finché persiste la causa del
malfunzionamento.
Se si tratta di un malfunzionamento
temporaneo, l'allarme sparisce durante
il tragitto successivo, al termine
dell'autodiagnosi del sistema SCR.
1
Strumentazione di bordo

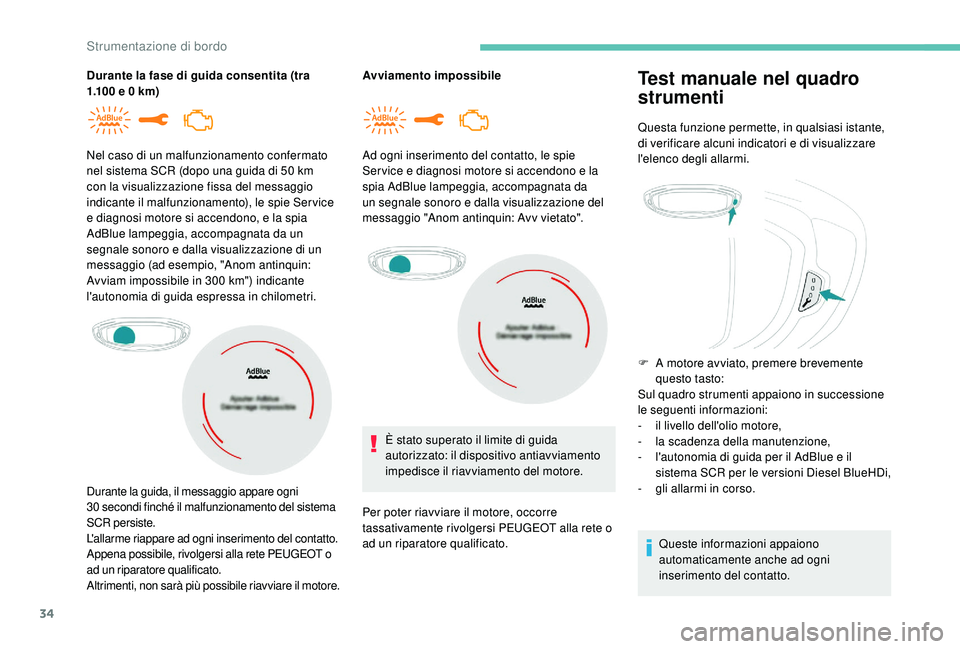

34
Durante la fase di guida consentita (tra
1.100 e 0 km) Avviamento impossibile
Nel caso di un malfunzionamento confermato
nel sistema SCR (dopo una guida di 50
km
con la visualizzazione fissa del messaggio
indicante il malfunzionamento), le spie Ser vice
e diagnosi motore si accendono, e la spia
AdBlue lampeggia, accompagnata da un
segnale sonoro e dalla visualizzazione di un
messaggio (ad esempio, "Anom antinquin:
Avviam impossibile in 300


km") indicante
l'autonomia di guida espressa in chilometri.
Durante la guida, il messaggio appare ogni
30 secondi finché il malfunzionamento del sistema
SCR persiste.
L'allarme riappare ad ogni inserimento del contatto.
Appena possibile, rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il motore
. Ad ogni inserimento del contatto, le spie
Ser vice e diagnosi motore si accendono e la
spia AdBlue lampeggia, accompagnata da
un segnale sonoro e dalla visualizzazione del
messaggio "Anom antinquin: Avv vietato".
È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce il riavviamento del motore.
Per poter riavviare il motore, occorre
tassativamente rivolgersi PEUGEOT alla rete o
ad un riparatore qualificato.
Test manuale nel quadro
strumenti
Questa funzione permette, in qualsiasi istante,
di verificare alcuni indicatori e di visualizzare
l'elenco degli allarmi.
F

A m
otore avviato, premere brevemente
questo tasto:
Sul quadro strumenti appaiono in successione
le seguenti informazioni:
-

i
l livello dell'olio motore,
-

l
a scadenza della manutenzione,
-

l
'autonomia di guida per il AdBlue e il
sistema SCR per le versioni Diesel BlueHDi,
-
g

li allarmi in corso.
Queste informazioni appaiono
automaticamente anche ad ogni
inserimento del contatto.
Strumentazione di bordo

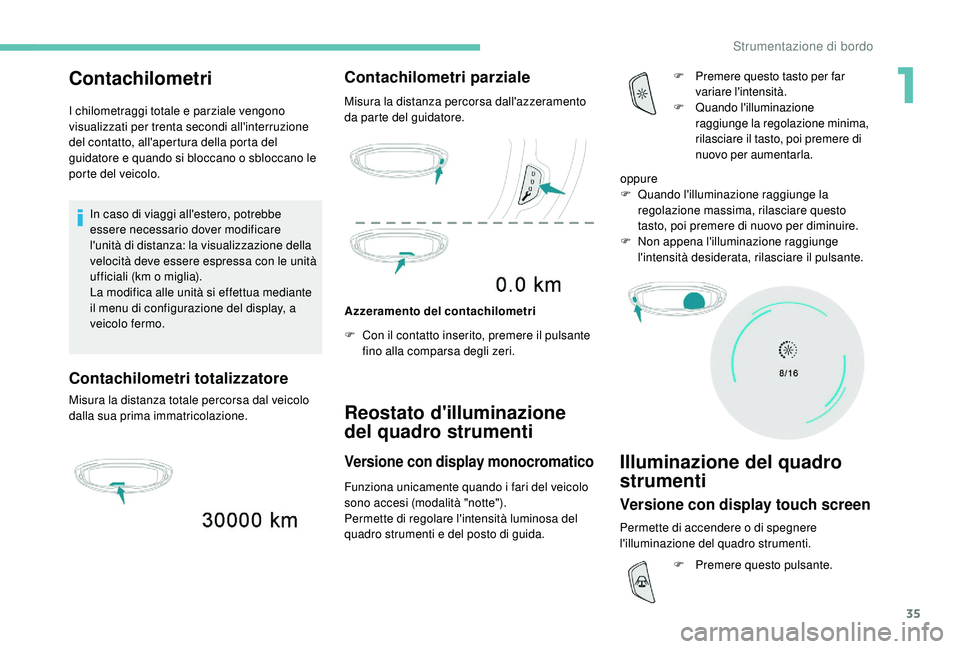

35
Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e quando si bloccano o sbloccano le
porte del veicolo.In caso di viaggi all'estero, potrebbe
essere necessario dover modificare
l'unità di distanza: la visualizzazione della
velocità deve essere espressa con le unità
ufficiali (km o miglia).
La modifica alle unità si effettua mediante
il menu di configurazione del display, a
veicolo fermo.
Contachilometri totalizzatore
Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento
da parte del guidatore.
Azzeramento del contachilometri
F

C
on il contatto inserito, premere il pulsante
fino alla comparsa degli zeri.
Reostato d'illuminazione
del quadro strumenti
Versione con display monocromatico
Funziona unicamente quando i fari del veicolo
sono accesi (modalità "notte").
Permette di regolare l'intensità luminosa del
quadro strumenti e del posto di guida. F

P
remere questo tasto per far
variare l'intensità.
F
Q
uando l'illuminazione
raggiunge la regolazione minima,
rilasciare il tasto, poi premere di
nuovo per aumentarla.
Illuminazione del quadro
strumenti
Versione con display touch screen
Permette di accendere o di spegnere
l'illuminazione del quadro strumenti. oppure
F

Q
uando l'illuminazione raggiunge la
regolazione massima, rilasciare questo
tasto, poi premere di nuovo per diminuire.
F
N
on appena l'illuminazione raggiunge
l'intensità desiderata, rilasciare il pulsante.
F
P
remere questo pulsante.
1
Strumentazione di bordo

36

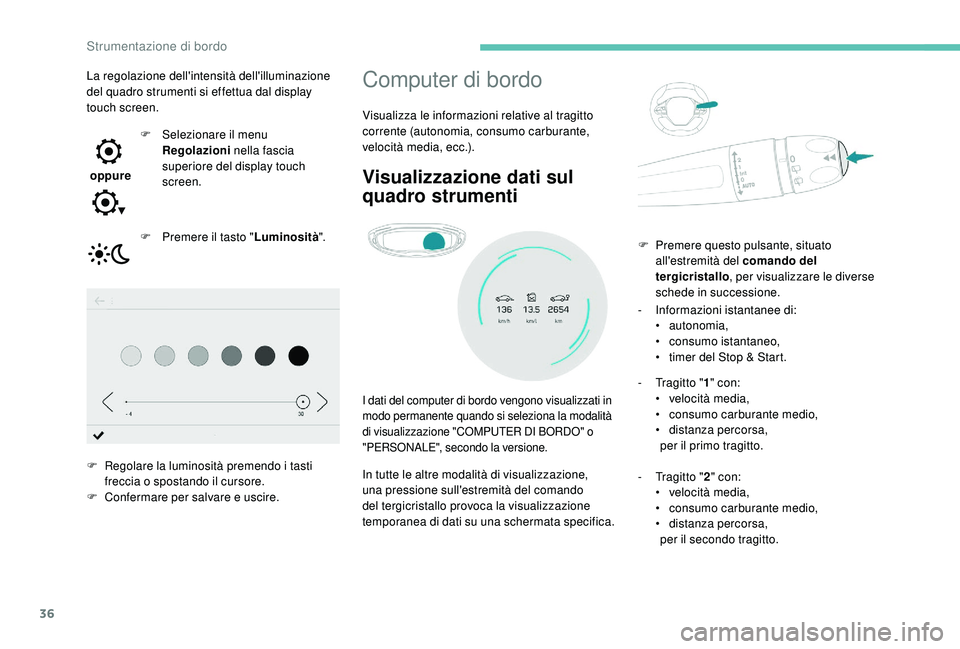

Computer di bordo
Visualizza le informazioni relative al tragitto
corrente (autonomia, consumo carburante,
velocità media, ecc.).
Visualizzazione dati sul
quadro strumenti
I dati del computer di bordo vengono visualizzati in
modo permanente quando si seleziona la modalità
di visualizzazione "COMPUTER DI BORDO" o
"PERSONALE", secondo la versione.
In tutte le altre modalità di visualizzazione,
una pressione sull'estremità del comando
del tergicristallo provoca la visualizzazione
temporanea di dati su una schermata specifica.-

I
nformazioni istantanee di:
•

autonomia,
•
c
onsumo istantaneo,
•
t
imer del Stop & Start.
-
T
ragitto "
1" con:
•
v
elocità media,
•
c
onsumo carburante medio,
•
d
istanza percorsa,
per il primo tragitto.
- T ragitto "2" con:
•
v

elocità media,
•

c
onsumo carburante medio,
•

d
istanza percorsa,
per il secondo tragitto.
F

P
remere questo pulsante, situato
all'estremità del comando del
tergicristallo , per visualizzare le diverse
schede in successione.
La regolazione dell'intensità dell'illuminazione
del quadro strumenti si effettua dal display
touch screen.
oppure
F

S

elezionare il menu
Regolazioni nella fascia
superiore del display touch
screen.
F

P

remere il tasto "
Luminosità".
F
R
egolare la luminosità premendo i tasti
freccia o spostando il cursore.
F

C

onfermare per salvare e uscire.
Strumentazione di bordo

37
Reset del contachilometri parziale
Alcune definizioni…
Autonomia
(km o miglia)Numero di chilometri che possono
essere percorsi con il carburante
disponibile nel serbatoio (in funzione
del consumo medio degli ultimi
chilometri percorsi). Questo valore può variare in seguito ad un
cambiamento di guida o di tipo di strada,
che determini una notevole variazione del
consumo istantaneo.
Non appena l'autonomia scende al di sotto di
30 km vengono visualizzati dei trattini.
Dopo un rabbocco di carburante di almeno
5 litri, l'autonomia è ricalcolata e visualizzata se
superiore ai 100 km.
Se restano visualizzati dei trattini al posto
dei numeri, consultare la rete PEUGEOT
o un riparatore qualificato.
Consumo istantaneo di carburante
(l/100 km o km/l) C alcolato dagli ultimi secondi
trascorsi.
Questa funzione è attiva solo oltre i
30


km/h.
Consumo medio di carburante
(l/100 km o km/l)C alcolato dall'ultimo azzeramento
del computer di bordo.
Velocità media(km/h)
Calcolata dall'ultimo azzeramento
del computer di bordo.
Distanza percorsa
(k m)Calcolata dall'ultimo azzeramento
del computer di bordo.
Contatore del sistema Stop &
Start
F Quando è visualizzato il tragitto desiderato, tenere premuto per più di due secondi
il tasto all'estremità del comando
tergicristallo.
I tragitti 1
e 2 sono indipendenti e sono usati in
modo identico.
Ad esempio, il tragitto " 1" può essere utilizzato
per calcoli quotidiani, mentre il tragitto " 2" per
calcoli mensili.
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di Stop & Start, un
contatore di tempo calcola il tempo trascorso in
modalità STOP durante un tragitto.
Viene azzerato ad ogni inserimento del
contatto.
1
Strumentazione di bordo

38

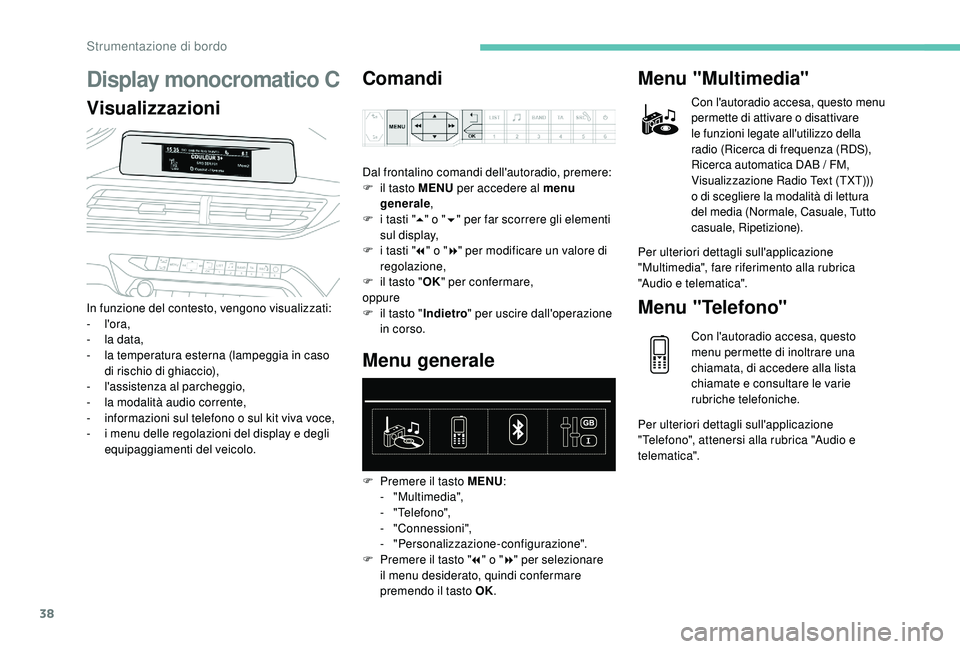

Display monocromatico C
VisualizzazioniComandi
In funzione del contesto, vengono visualizzati:
-
l'ora,
-

l
a data,
-

l
a temperatura esterna (lampeggia in caso
di rischio di ghiaccio),
-
l

'assistenza al parcheggio,
-

l
a modalità audio corrente,
-

i
nformazioni sul telefono o sul kit viva voce,
-

i m
enu delle regolazioni del display e degli
equipaggiamenti del veicolo. Dal frontalino comandi dell'autoradio, premere:
F

i
l tasto MENU per accedere al menu
generale ,
F
i t
asti "
5" o " 6" per far scorrere gli elementi
sul display,
F
i t
asti "
7" o " 8" per modificare un valore di
regolazione,
F
i
l tasto "
OK" per confermare,
oppure
F i l tasto "Indietro " per uscire dall'operazione
in corso.
Menu generale
F Premere il tasto MENU :
- "Multimedia",
-
"Telefono",
-


"Connessioni",
-


"Personalizzazione-configurazione".
F

P
remere il tasto " 7" o " 8" per selezionare
il menu desiderato, quindi confermare
premendo il tasto OK.
Menu "Multimedia"
Con l'autoradio accesa, questo menu
permette di attivare o disattivare
le funzioni legate all'utilizzo della
radio (Ricerca di frequenza (RDS),
Ricerca automatica DAB / FM,
Visualizzazione Radio Text (TXT)))
o di scegliere la modalità di lettura
del media (Normale, Casuale, Tutto
casuale, Ripetizione).
Per ulteriori dettagli sull'applicazione
"Multimedia", fare riferimento alla rubrica
"Audio e telematica".
Menu "Telefono"
Con l'autoradio accesa, questo
menu permette di inoltrare una
chiamata, di accedere alla lista
chiamate e consultare le varie
rubriche telefoniche.
Per ulteriori dettagli sull'applicazione
"Telefono", attenersi alla rubrica "Audio e
telematica".
Strumentazione di bordo
