PEUGEOT 5008 2017 Upute Za Rukovanje (in Croatian)

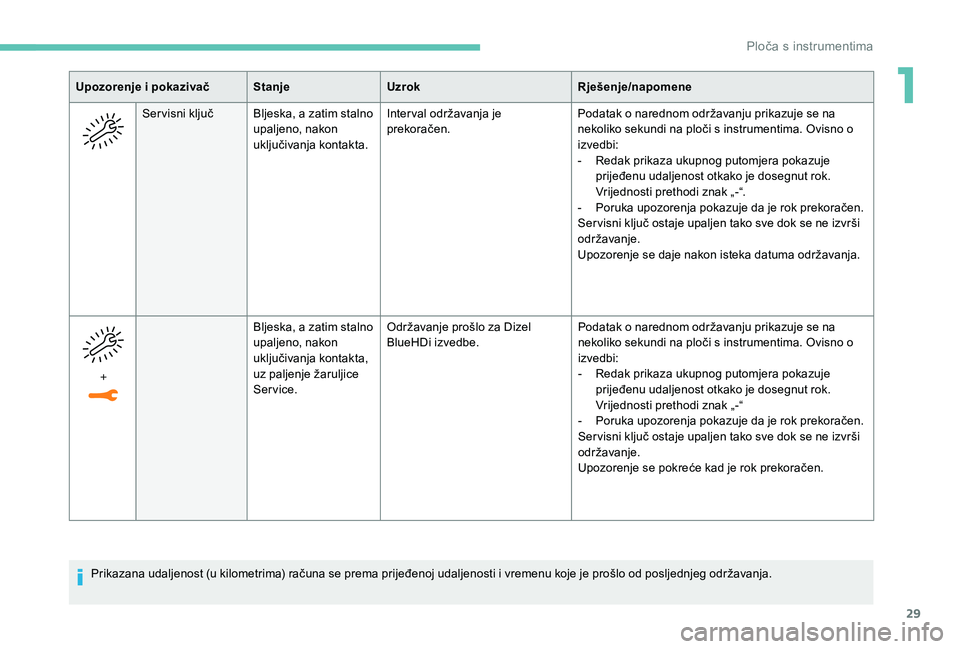

29
Upozorenje i pokazivačStanjeUzrok Rješenje/napomene
Ser visni ključ Bljeska, a zatim stalno upaljeno, nakon
uključivanja kontakta. Inter val održavanja je
prekoračen.
Podatak o narednom održavanju prikazuje se na
nekoliko sekundi na ploči s instrumentima. Ovisno o
izvedbi:
-

R
edak prikaza ukupnog putomjera pokazuje
prijeđenu udaljenost otkako je dosegnut rok.
Vrijednosti prethodi znak „-“.
-

P
oruka upozorenja pokazuje da je rok prekoračen.
Ser visni ključ ostaje upaljen tako sve dok se ne izvrši
održavanje.
Upozorenje se daje nakon isteka datuma održavanja.
+ Bljeska, a zatim stalno
upaljeno, nakon
uključivanja kontakta,
uz paljenje žaruljice
Service.Održavanje prošlo za Dizel
BlueHDi izvedbe.
Podatak o narednom održavanju prikazuje se na
nekoliko sekundi na ploči s instrumentima. Ovisno o
izvedbi:
-

R
edak prikaza ukupnog putomjera pokazuje
prijeđenu udaljenost otkako je dosegnut rok.
Vrijednosti prethodi znak „-“
-

P
oruka upozorenja pokazuje da je rok prekoračen.
Ser visni ključ ostaje upaljen tako sve dok se ne izvrši
održavanje.
Upozorenje se pokreće kad je rok prekoračen.
Prikazana udaljenost (u kilometrima) računa se prema prijeđenoj udaljenosti i vremenu koje je prošlo od posljednjeg održavanja.
1
Ploča s instrumentima

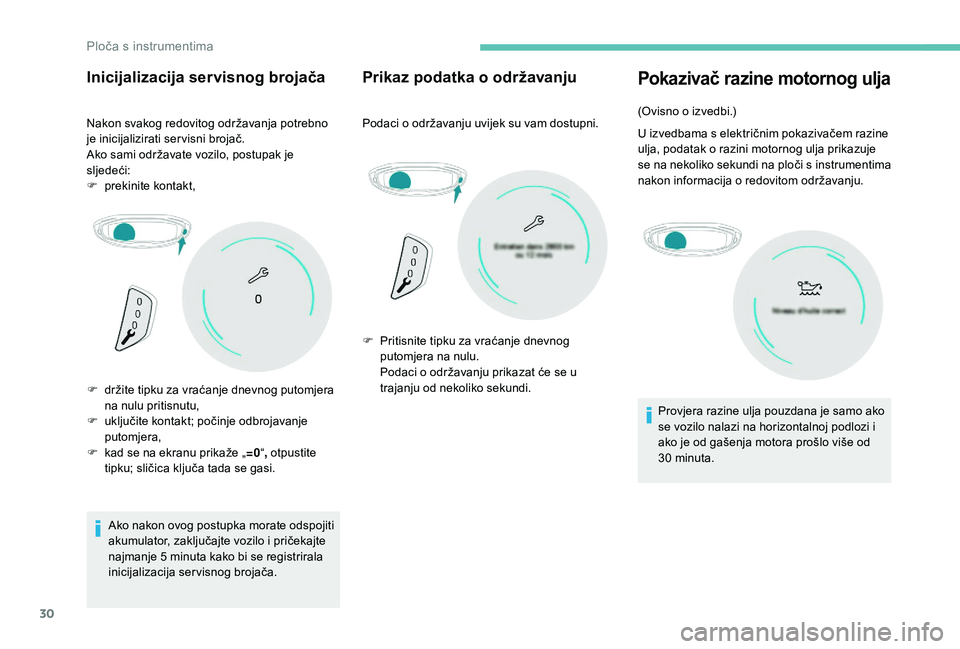

30
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
Ako sami održavate vozilo, postupak je
sljedeći:
F
p
rekinite kontakt,
Ako nakon ovog postupka morate odspojiti
akumulator, zaključajte vozilo i pričekajte
najmanje 5
minuta kako bi se registrirala
inicijalizacija servisnog brojača.
Prikaz podatka o održavanju
Podaci o održavanju uvijek su vam dostupni.
Pokazivač razine motornog ulja
F držite tipku za vraćanje dnevnog putomjera na nulu pritisnutu,
F

u
ključite kontakt; počinje odbrojavanje
putomjera,
F

k
ad se na ekranu prikaže „ =0“, otpustite
tipku; sličica ključa tada se gasi. F

P
ritisnite tipku za vraćanje dnevnog
putomjera na nulu.
P
odaci o održavanju prikazat će se u
trajanju od nekoliko sekundi. (Ovisno o izvedbi.)
U izvedbama s električnim pokazivačem razine
ulja, podatak o razini motornog ulja prikazuje
se na nekoliko sekundi na ploči s instrumentima
nakon informacija o redovitom održavanju.
Provjera razine ulja pouzdana je samo ako
se vozilo nalazi na horizontalnoj podlozi i
ako je od gašenja motora prošlo više od
30 minuta.
Ploča s instrumentima

31

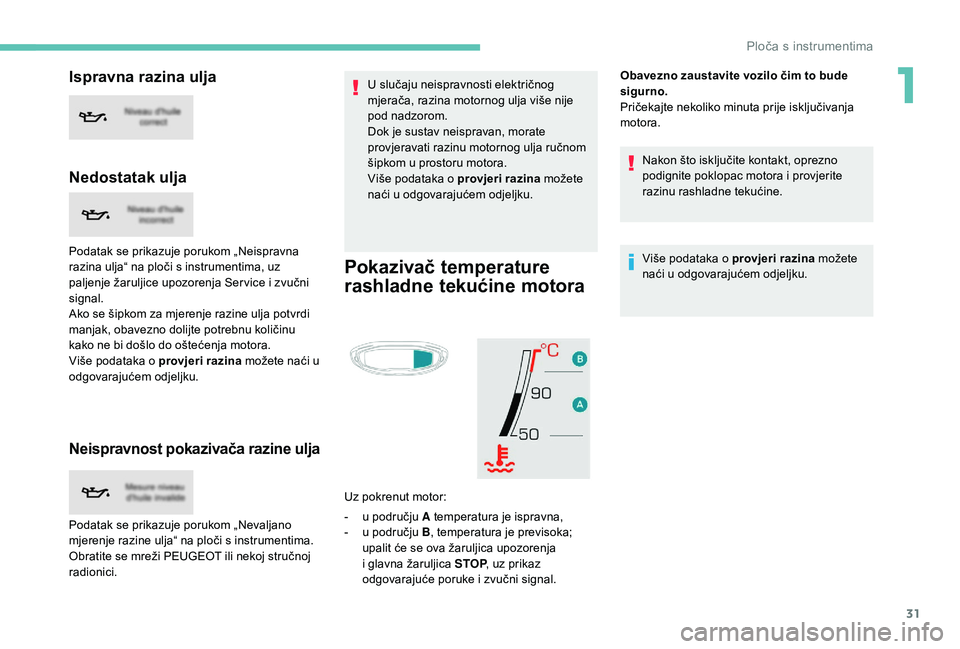

Ispravna razina ulja
Nedostatak ulja
Podatak se prikazuje porukom „Neispravna
razina ulja“ na ploči s instrumentima, uz
paljenje žaruljice upozorenja Ser vice i zvučni
signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu
kako ne bi došlo do oštećenja motora.
Više podataka o provjeri razina možete naći u
odgovarajućem odjeljku.
Neispravnost pokazivača razine ulja
Pokazivač temperature
rashladne tekućine motora
Uz pokrenut motor:
-
u p
odručju A temperatura je ispravna,
-

u p
odručju B , temperatura je previsoka;
upalit će se ova žaruljica upozorenja
i glavna žaruljica STOP , uz prikaz
odgovarajuće poruke i zvučni signal. Obavezno zaustavite vozilo čim to bude
sigurno.
Pričekajte nekoliko minuta prije isključivanja
motora.
Nakon što isključite kontakt, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više podataka o provjeri razina možete
naći u odgovarajućem odjeljku.
Podatak se prikazuje porukom „Nevaljano
mjerenje razine ulja“ na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici. U slučaju neispravnosti električnog
mjerača, razina motornog ulja više nije
pod nadzorom.
Dok je sustav neispravan, morate
provjeravati razinu motornog ulja ručnom
šipkom u prostoru motora.
Više podataka o provjeri razina možete
naći u odgovarajućem odjeljku.
1
Ploča s instrumentima

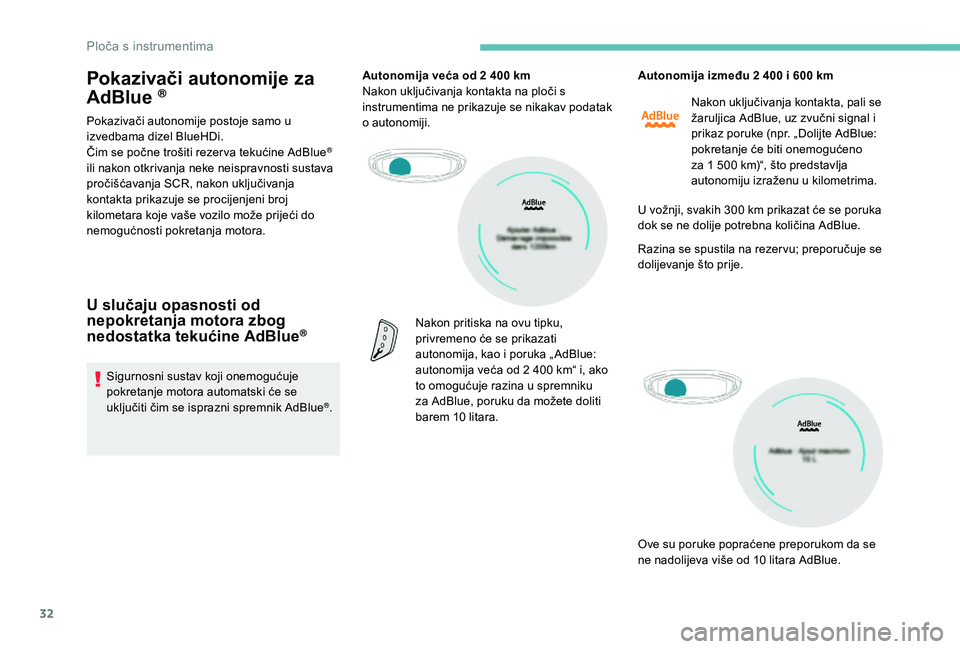

32
Pokazivači autonomije za
AdBlue ®
Pokazivači autonomije postoje samo u
izvedbama dizel BlueHDi.
Čim se počne trošiti rezer va tekućine AdBlue
®
ili nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora. Autonomija između 2
400 i 600 km
Nakon uključivanja kontakta, pali se
žaruljica AdBlue, uz zvučni signal i
prikaz poruke (npr. „Dolijte AdBlue:
pokretanje će biti onemogućeno
za 1 500 km)“, što predstavlja
autonomiju izraženu u kilometrima.
U vožnji, svakih 300
km prikazat će se poruka
dok se ne dolije potrebna količina AdBlue.
Razina se spustila na rezer vu; preporučuje se
dolijevanje što prije.
Ove su poruke popraćene preporukom da se
ne nadolijeva više od 10
litara AdBlue.
U slučaju opasnosti od
nepokretanja motora zbog
nedostatka tekućine AdBlue
®
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski će se
uključiti čim se isprazni spremnik AdBlue
®.Autonomija veća od 2 400 km
Nakon uključivanja kontakta na ploči s
instrumentima ne prikazuje se nikakav podatak
o autonomiji.
Nakon pritiska na ovu tipku,
privremeno će se prikazati
autonomija, kao i poruka „ AdBlue:
autonomija veća od 2 400 km“ i, ako
to omogućuje razina u spremniku
za AdBlue, poruku da možete doliti
barem 10 litara.
Ploča s instrumentima

33

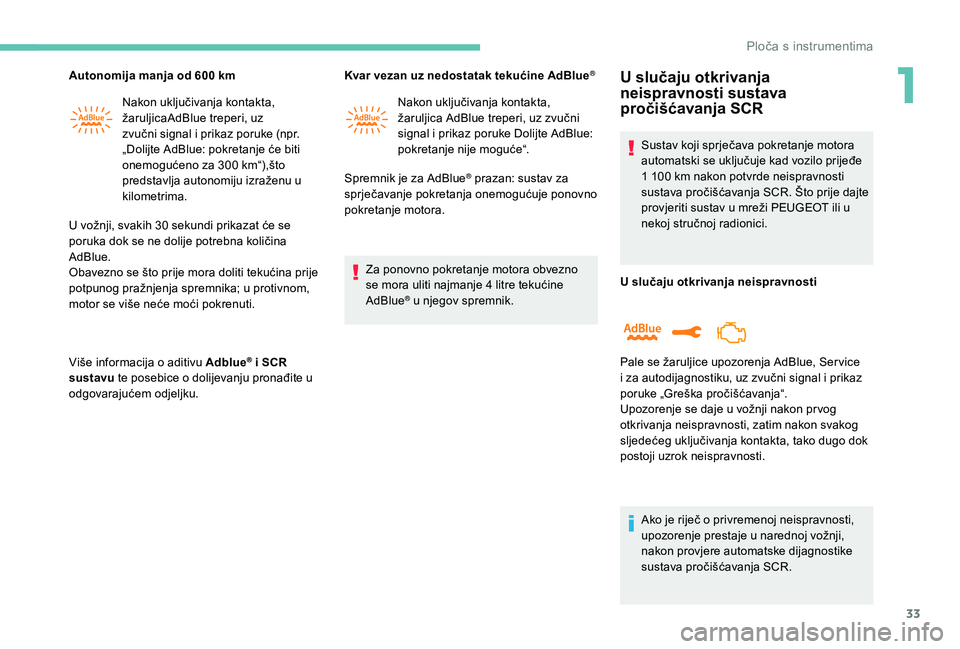

Autonomija manja od 600 km
N akon uključivanja kontakta,
žaruljicaAdBlue treperi, uz
zvučni signal i prikaz poruke (npr.
„Dolijte AdBlue: pokretanje će biti
onemogućeno za 300 km“),što
predstavlja autonomiju izraženu u
kilometrima.
U vožnji, svakih 30
sekundi prikazat će se
poruka dok se ne dolije potrebna količina
AdBlue.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom,
motor se više neće moći pokrenuti.
Više informacija o aditivu Adblue
® i SCR
sustavu te posebice o dolijevanju pronađite u
odgovarajućem odjeljku. Kvar vezan uz nedostatak tekućine AdBlue
®
Nakon uključivanja kontakta,
žaruljica AdBlue treperi, uz zvučni
signal i prikaz poruke Dolijte AdBlue:
pokretanje nije moguće“.
Spremnik je za AdBlue
® prazan: sustav za
sprječavanje pokretanja onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora obvezno
se mora uliti najmanje 4
litre tekućine
AdBlue
® u njegov spremnik.
U slučaju otkrivanja
neispravnosti sustava
pročišćavanja SCR
Sustav koji sprječava pokretanje motora
automatski se uključuje kad vozilo prijeđe
1
100 km nakon potvrde neispravnosti
sustava pročišćavanja SCR. Što prije dajte
provjeriti sustav u mreži PEUGEOT ili u
nekoj stručnoj radionici.
U slučaju otkrivanja neispravnosti
Pale se žaruljice upozorenja AdBlue, Ser vice
i za autodijagnostiku, uz zvučni signal i prikaz
poruke „Greška pročišćavanja“.
Upozorenje se daje u vožnji nakon pr vog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje u narednoj vožnji,
nakon provjere automatske dijagnostike
sustava pročišćavanja SCR.
1
Ploča s instrumentima

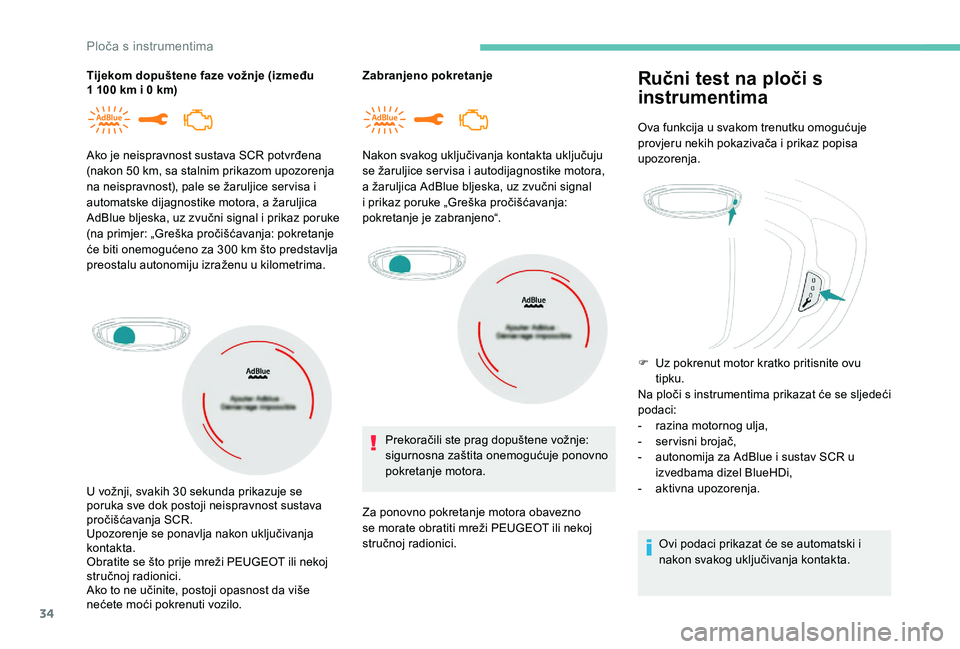

34
Tijekom dopuštene faze vožnje (između
1 100 km i 0 km) Zabranjeno pokretanje
Ako je neispravnost sustava SCR potvrđena
(nakon 50
km, sa stalnim prikazom upozorenja
na neispravnost), pale se žaruljice ser visa i
automatske dijagnostike motora, a žaruljica
AdBlue bljeska, uz zvučni signal i prikaz poruke
(na primjer: „Greška pročišćavanja: pokretanje
će biti onemogućeno za 300 km što predstavlja
preostalu autonomiju izraženu u kilometrima.
U vožnji, svakih 30
sekunda prikazuje se
poruka sve dok postoji neispravnost sustava
pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo. Nakon svakog uključivanja kontakta uključuju
se žaruljice ser visa i autodijagnostike motora,
a žaruljica AdBlue bljeska, uz zvučni signal
i prikaz poruke „Greška pročišćavanja:
pokretanje je zabranjeno“.
Prekoračili ste prag dopuštene vožnje:
sigurnosna zaštita onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora obavezno
se morate obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.Ručni test na ploči s
instrumentima
Ova funkcija u svakom trenutku omogućuje
provjeru nekih pokazivača i prikaz popisa
upozorenja.
F

U
z pokrenut motor kratko pritisnite ovu
tipku.
Na ploči s instrumentima prikazat će se sljedeći
podaci:
-

r
azina motornog ulja,
-
s

ervisni brojač,
-

a
utonomija za AdBlue i sustav SCR u
izvedbama dizel BlueHDi,
-

a
ktivna upozorenja.
Ovi podaci prikazat će se automatski i
nakon svakog uključivanja kontakta.
Ploča s instrumentima

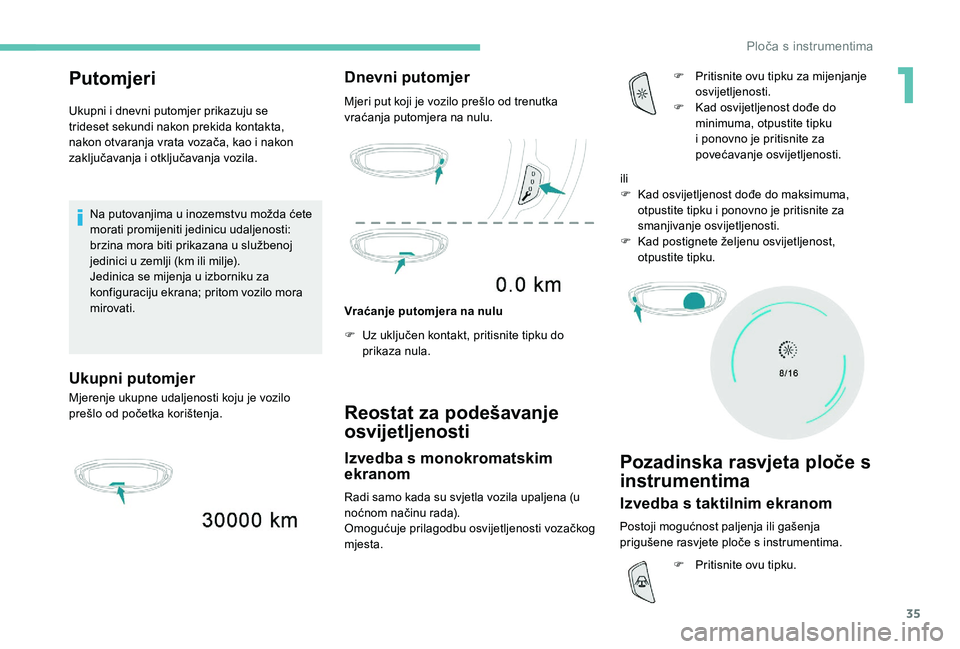

35
Putomjeri
Ukupni i dnevni putomjer prikazuju se
trideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.Na putovanjima u inozemstvu možda ćete
morati promijeniti jedinicu udaljenosti:
brzina mora biti prikazana u službenoj
jedinici u zemlji (km ili milje).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati.
Ukupni putomjer
Mjerenje ukupne udaljenosti koju je vozilo
prešlo od početka korištenja.
Dnevni putomjer
Mjeri put koji je vozilo prešlo od trenutka
vraćanja putomjera na nulu.
Vraćanje putomjera na nulu
F

U
z uključen kontakt, pritisnite tipku do
prikaza nula.
Reostat za podešavanje
osvijetljenosti
Izvedba s monokromatskim
ekranom
Radi samo kada su svjetla vozila upaljena (u
noćnom načinu rada).
Omogućuje prilagodbu osvijetljenosti vozačkog
mjesta. F

P
ritisnite ovu tipku za mijenjanje
osvijetljenosti.
F
K
ad osvijetljenost dođe do
minimuma, otpustite tipku
i ponovno je pritisnite za
povećavanje osvijetljenosti.
Pozadinska rasvjeta ploče s
instrumentima
Izvedba s taktilnim ekranom
Postoji mogućnost paljenja ili gašenja
prigušene rasvjete ploče s instrumentima. ili
F

K
ad osvijetljenost dođe do maksimuma,
otpustite tipku i ponovno je pritisnite za
smanjivanje osvijetljenosti.
F
K
ad postignete željenu osvijetljenost,
otpustite tipku.
F
P
ritisnite ovu tipku.
1
Ploča s instrumentima

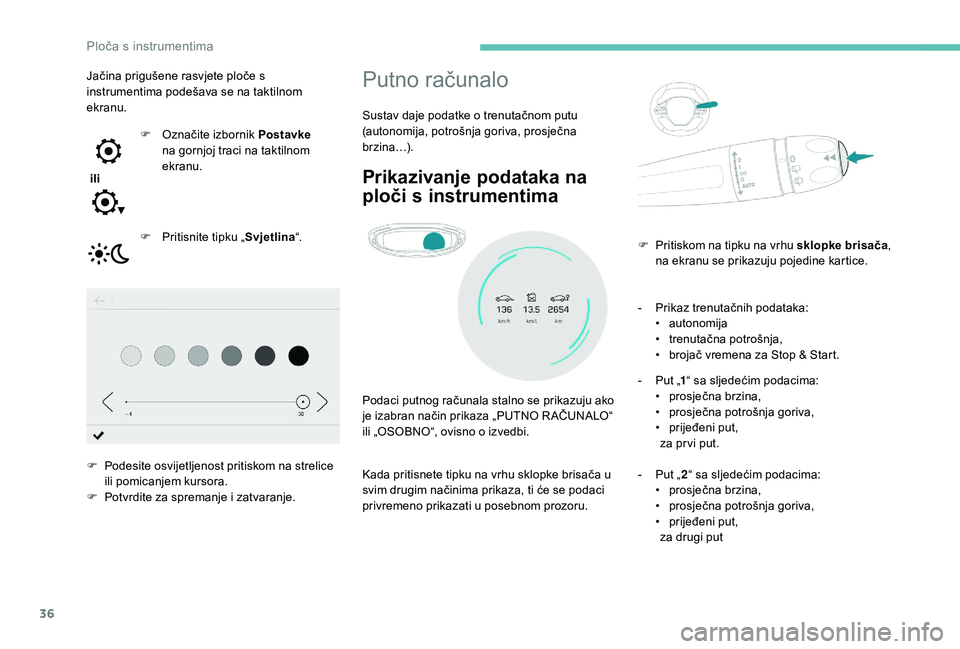

36
Putno računalo
Sustav daje podatke o trenutačnom putu
(autonomija, potrošnja goriva, prosječna
brzina…).
Prikazivanje podataka na
ploči s instrumentima
Podaci putnog računala stalno se prikazuju ako
je izabran način prikaza „PUTNO R AČUNALO“
ili „OSOBNO“, ovisno o izvedbi.
Kada pritisnete tipku na vrhu sklopke brisača u
svim drugim načinima prikaza, ti će se podaci
privremeno prikazati u posebnom prozoru.-
P

rikaz trenutačnih podataka:
•
a
utonomija
•
t
renutačna potrošnja,
•
b
rojač vremena za Stop & Start.
-
P
ut „
1“ sa sljedećim podacima:
• pro sječna brzina,
• p rosječna potrošnja goriva,
•

p
rijeđeni put,
za pr vi put.
-

P
ut „2“ sa sljedećim podacima:
•
pro

sječna brzina,
•

p
rosječna potrošnja goriva,
•

p
rijeđeni put,
za drugi put
F

P
ritiskom na tipku na vrhu
sklopke brisača,
na ekranu se prikazuju pojedine kartice.
Jačina prigušene rasvjete ploče s
instrumentima podešava se na taktilnom
ekranu.
ili
F

O

značite izbornik
Postavke
na gornjoj traci na taktilnom
ekranu.
F

P

ritisnite tipku „
Svjetlina“.
F

P

odesite osvijetljenost pritiskom na strelice
ili pomicanjem kursora.
F

P

otvrdite za spremanje i zatvaranje.

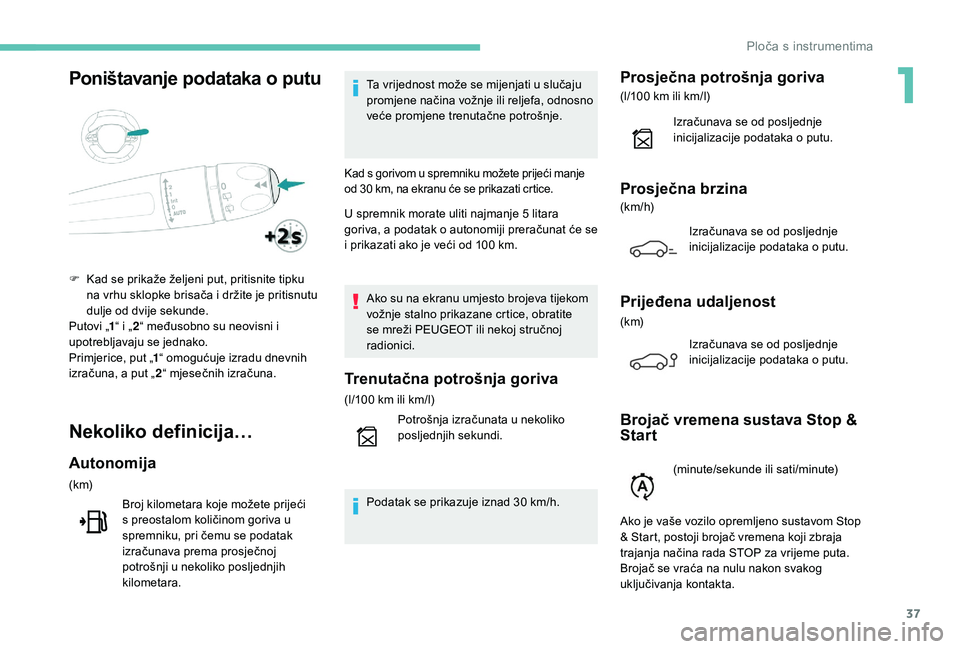

Ploča s instrumentima

37
Poništavanje podataka o putu
Nekoliko definicija…
Autonomija
(k m)Broj kilometara koje možete prijeći
s preostalom količinom goriva u
spremniku, pri čemu se podatak
izračunava prema prosječnoj
potrošnji u nekoliko posljednjih
kilometara. Ta vrijednost može se mijenjati u slučaju
promjene načina vožnje ili reljefa, odnosno
veće promjene trenutačne potrošnje.
Kad s gorivom u spremniku možete prijeći manje
od 30
km, na ekranu će se prikazati crtice.
U spremnik morate uliti najmanje 5 litara
g oriva, a podatak o autonomiji preračunat će se
i prikazati ako je veći od 100
km.
Ako su na ekranu umjesto brojeva tijekom
vožnje stalno prikazane crtice, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
Trenutačna potrošnja goriva
(l/100 km ili km/l) P otrošnja izračunata u nekoliko
posljednjih sekundi.
Podatak se prikazuje iznad 30
km/h.
Prosječna potrošnja goriva
(l/100 km ili km/l)I zračunava se od posljednje
inicijalizacije podataka o putu.
Prosječna brzina
(km/h)
Izračunava se od posljednje
inicijalizacije podataka o putu.
Prijeđena udaljenost
(k m)Izračunava se od posljednje
inicijalizacije podataka o putu.
Brojač vremena sustava Stop &
Start
F Kad se prikaže željeni put, pritisnite tipku na vrhu sklopke brisača i držite je pritisnutu
dulje od dvije sekunde.
Putovi „ 1“ i „ 2“ međusobno su neovisni i
upotrebljavaju se jednako.
Primjerice, put „ 1“ omogućuje izradu dnevnih
izračuna, a put „ 2“ mjesečnih izračuna.
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno sustavom Stop
& Start, postoji brojač vremena koji zbraja
trajanja načina rada STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
1

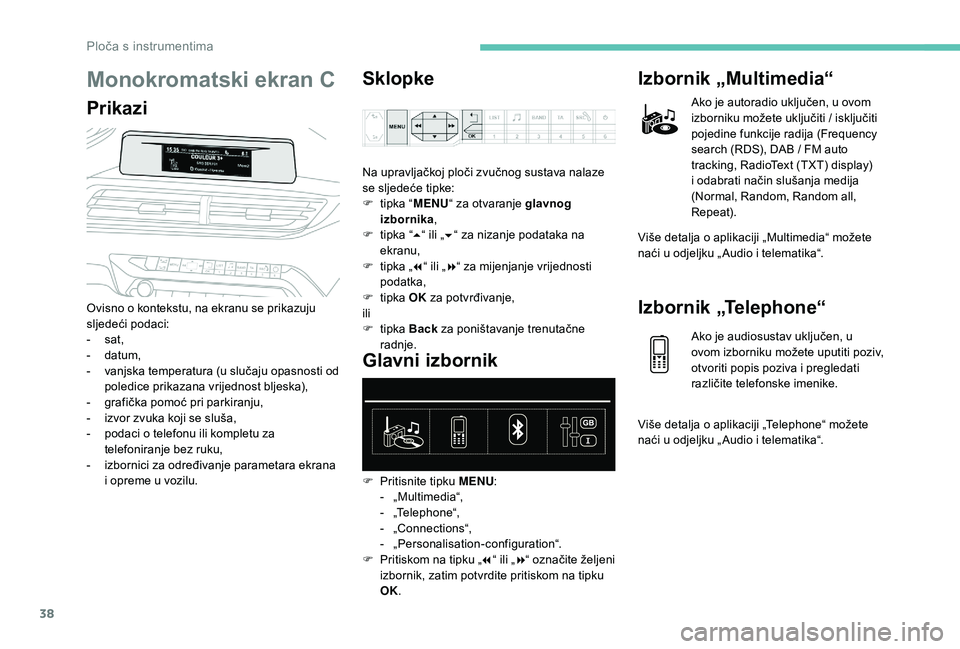

Ploča s instrumentima

38
Monokromatski ekran C
PrikaziSklopke
Ovisno o kontekstu, na ekranu se prikazuju
sljedeći podaci:
-

s
at,
-

d
atum,
-

v
anjska temperatura (u slučaju opasnosti od
poledice prikazana vrijednost bljeska),
-

g
rafička pomoć pri parkiranju,
-

i
zvor zvuka koji se sluša,
-

p
odaci o telefonu ili kompletu za
telefoniranje bez ruku,
-

i
zbornici za određivanje parametara ekrana
i opreme u vozilu. Na upravljačkoj ploči zvučnog sustava nalaze
se sljedeće tipke:
F

t
ipka “
MENU “ za otvaranje glavnog
izbornika ,
F
t
ipka “
5“ ili „ 6“ za nizanje podataka na
ekranu,
F
t
ipka „
7“ ili „ 8“ za mijenjanje vrijednosti
podatka,
F t ipka OK
za potvrđivanje,
ili
F

t
ipka Back za poništavanje trenutačne
radnje.
Glavni izbornik
F Pritisnite tipku MENU:
- „ Multimedia“,
-
„

Telephone“,
-
„

Connections“,
-
„

Personalisation-configuration“.
F

P
ritiskom na tipku „ 7“ ili „ 8“ označite željeni
izbornik, zatim potvrdite pritiskom na tipku
OK.
Izbornik „Multimedia“
Ako je autoradio uključen, u ovom
izborniku možete uključiti / isključiti
pojedine funkcije radija (Frequency
search (RDS), DAB / FM auto
tracking, RadioText (TXT) display)
i odabrati način slušanja medija
(Normal, Random, Random all,
Repeat).
Više detalja o aplikaciji „Multimedia“ možete
naći u odjeljku „ Audio i telematika“.
I z b o r n i k „Te l e p h o n e “
Ako je audiosustav uključen, u
ovom izborniku možete uputiti poziv,
otvoriti popis poziva i pregledati
različite telefonske imenike.
Više detalja o aplikaciji „Telephone“ možete
naći u odjeljku „ Audio i telematika“.
Ploča s instrumentima
