PEUGEOT 5008 2018 Omistajan Käsikirja (in Finnish)

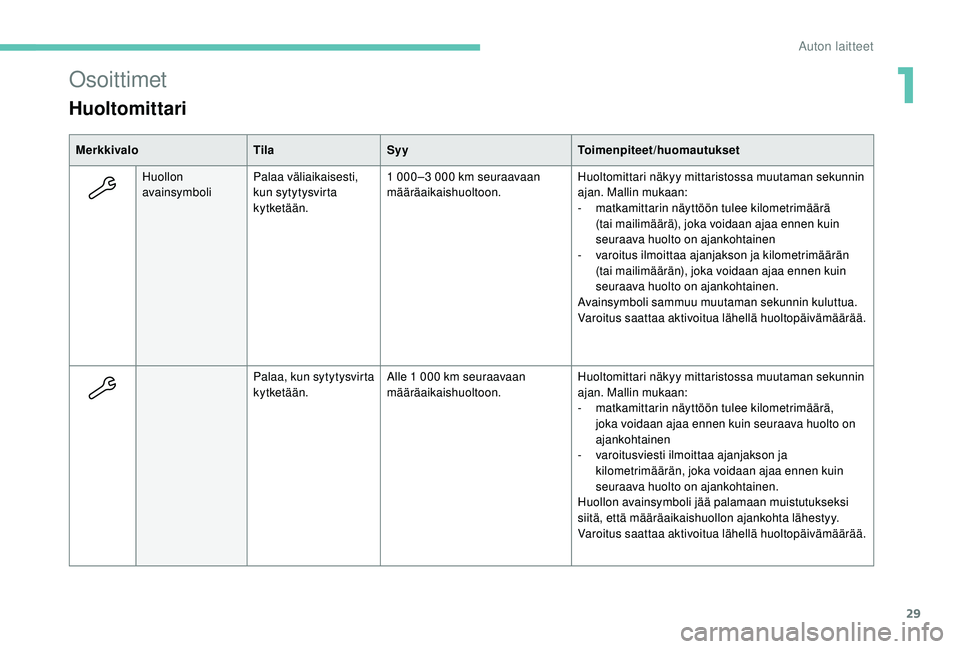

29
Osoittimet
Huoltomittari
MerkkivaloTilaSyy Toimenpiteet/huomautukset
Huollon
avainsymboli Palaa väliaikaisesti,
kun sytytysvirta
kytketään. 1
000 –3 000 km seuraavaan
määräaikaishuoltoon. Huoltomittari näkyy mittaristossa muutaman sekunnin
ajan. Mallin mukaan:
-
m

atkamittarin näyttöön tulee kilometrimäärä
(tai mailimäärä), joka voidaan ajaa ennen kuin
seuraava huolto on ajankohtainen
-
v

aroitus ilmoittaa ajanjakson ja kilometrimäärän
(tai mailimäärän), joka voidaan ajaa ennen kuin
seuraava huolto on ajankohtainen.
Avainsymboli sammuu muutaman sekunnin kuluttua.
Varoitus saattaa aktivoitua lähellä huoltopäivämäärää.
Palaa, kun sytytysvirta
kytketään. Alle 1
000 km seuraavaan
määräaikaishuoltoon. Huoltomittari näkyy mittaristossa muutaman sekunnin
ajan. Mallin mukaan:
-
m

atkamittarin näyttöön tulee kilometrimäärä,
joka voidaan ajaa ennen kuin seuraava huolto on
ajankohtainen
-
v

aroitusviesti ilmoittaa ajanjakson ja
kilometrimäärän, joka voidaan ajaa ennen kuin
seuraava huolto on ajankohtainen.
Huollon avainsymboli jää palamaan muistutukseksi
siitä, että määräaikaishuollon ajankohta lähestyy.
Varoitus saattaa aktivoitua lähellä huoltopäivämäärää.
1
Auton laitteet

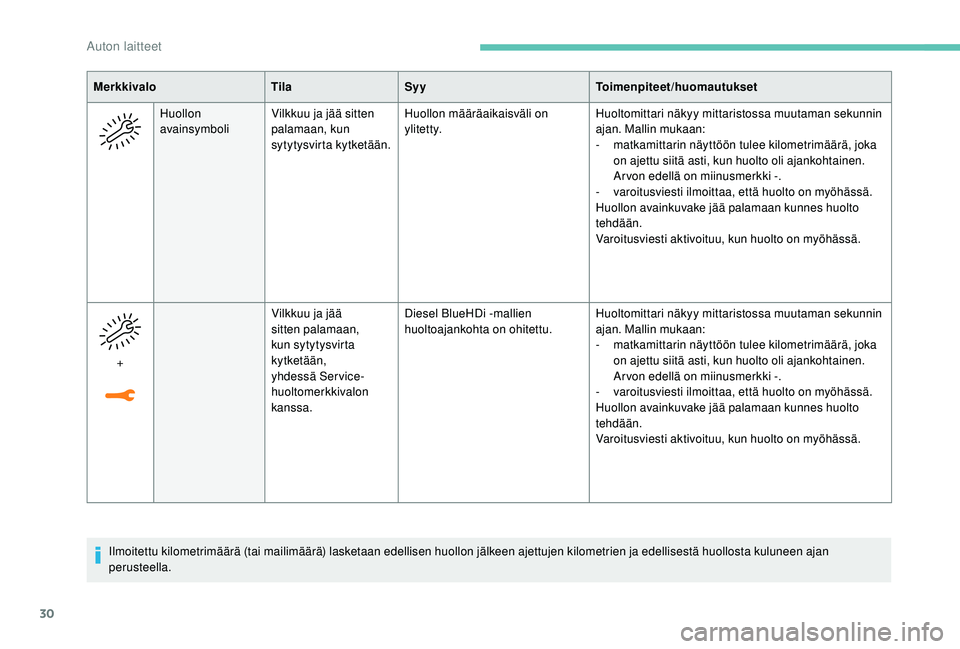

30
MerkkivaloTilaSyy Toimenpiteet/huomautukset
Huollon
avainsymboli Vilkkuu ja jää sitten
palamaan, kun
sytytysvirta kytketään. Huollon määräaikaisväli on
ylitetty.
Huoltomittari näkyy mittaristossa muutaman sekunnin
ajan. Mallin mukaan:
-
m

atkamittarin näyttöön tulee kilometrimäärä, joka
on ajettu siitä asti, kun huolto oli ajankohtainen.
Arvon edellä on miinusmerkki -.
-

v
aroitusviesti ilmoittaa, että huolto on myöhässä.
Huollon avainkuvake jää palamaan kunnes huolto
tehdään.
Varoitusviesti aktivoituu, kun huolto on myöhässä.
+ Vilkkuu ja jää
sitten palamaan,
kun sytytysvirta
kytketään,
yhdessä Service-
huoltomerkkivalon
kanssa.Diesel BlueHDi -mallien
huoltoajankohta on ohitettu.
Huoltomittari näkyy mittaristossa muutaman sekunnin
ajan. Mallin mukaan:
-
m

atkamittarin näyttöön tulee kilometrimäärä, joka
on ajettu siitä asti, kun huolto oli ajankohtainen.
Arvon edellä on miinusmerkki -.
-

v
aroitusviesti ilmoittaa, että huolto on myöhässä.
Huollon avainkuvake jää palamaan kunnes huolto
tehdään.
Varoitusviesti aktivoituu, kun huolto on myöhässä.
Ilmoitettu kilometrimäärä (tai mailimäärä) lasketaan edellisen huollon jälkeen ajettujen kilometrien ja edellisestä huollosta kuluneen ajan
perusteella.
Auton laitteet

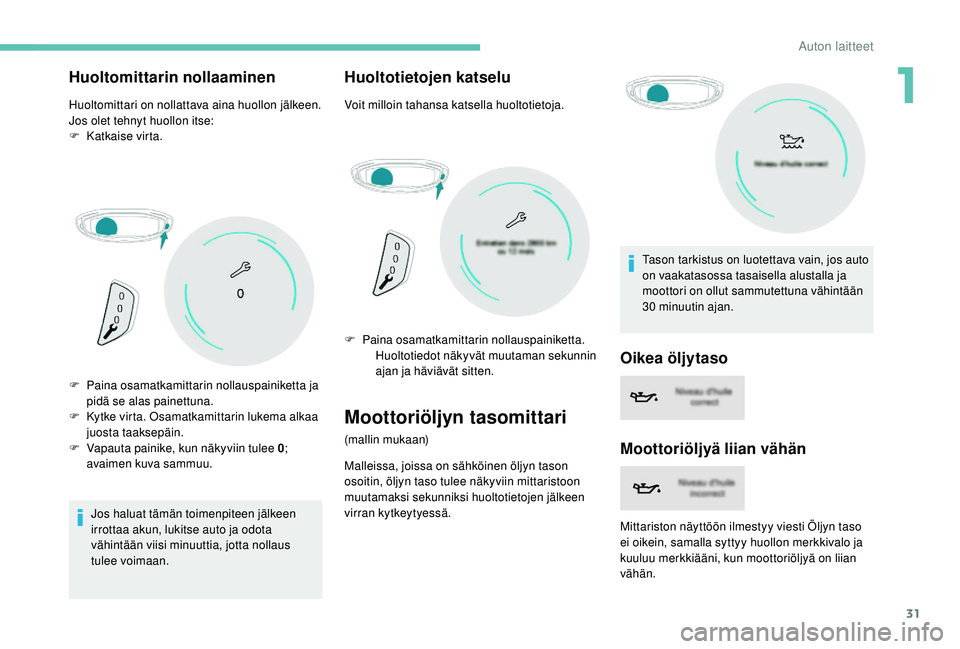

31
Huoltomittarin nollaaminen
Huoltomittari on nollattava aina huollon jälkeen.
Jos olet tehnyt huollon itse:
F
K
atkaise virta.
Jos haluat tämän toimenpiteen jälkeen
irrottaa akun, lukitse auto ja odota
vähintään viisi minuuttia, jotta nollaus
tulee voimaan.
Huoltotietojen katselu
Voit milloin tahansa katsella huoltotietoja.
Moottoriöljyn tasomittari
(mallin mukaan)
Malleissa, joissa on sähköinen öljyn tason
osoitin, öljyn taso tulee näkyviin mittaristoon
muutamaksi sekunniksi huoltotietojen jälkeen
virran kytkeytyessä. Tason tarkistus on luotettava vain, jos auto
on vaakatasossa tasaisella alustalla ja
moottori on ollut sammutettuna vähintään
30


minuutin ajan.
F

P

aina osamatkamittarin nollauspainiketta ja
pidä se alas painettuna.
F

K

ytke virta. Osamatkamittarin lukema alkaa
juosta taaksepäin.
F
V
apauta painike, kun näkyviin tulee 0 ;
avaimen kuva sammuu. F

P
aina osamatkamittarin nollauspainiketta.
Huoltotiedot näkyvät muutaman sekunnin
ajan ja häviävät sitten.
Oikea öljytaso
Moottoriöljyä liian vähän
Mittariston näyttöön ilmestyy viesti Öljyn taso
ei oikein, samalla syttyy huollon merkkivalo ja
kuuluu merkkiääni, kun moottoriöljyä on liian
vähän.
1
Auton laitteet

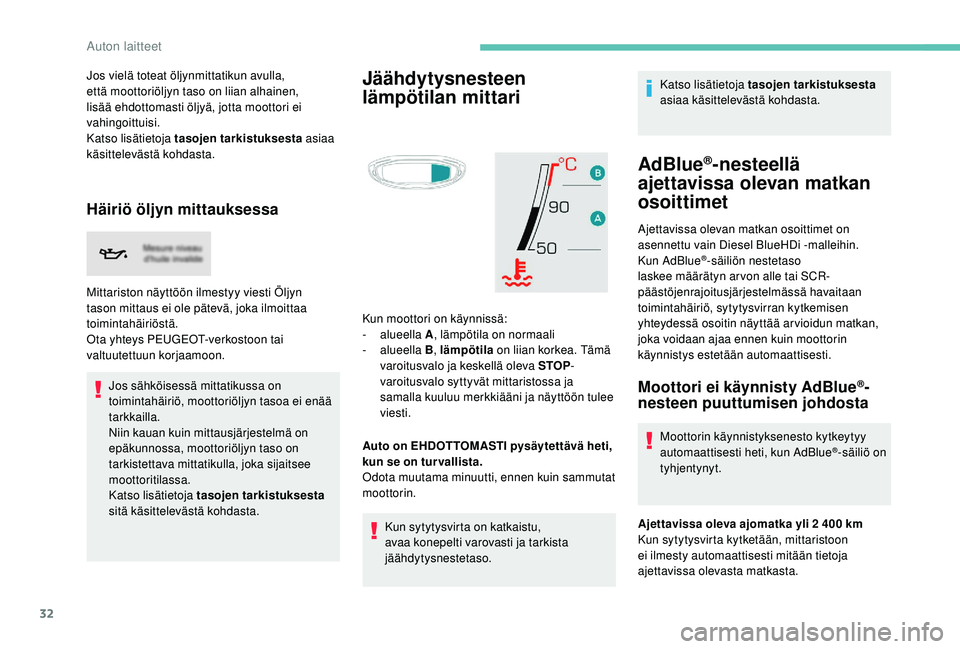

32
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jotta moottori ei
vahingoittuisi.
Katso lisätietoja tasojen tarkistuksesta asiaa
käsittelevästä kohdasta.
Häiriö öljyn mittauksessa
Mittariston näyttöön ilmestyy viesti Öljyn
tason mittaus ei ole pätevä, joka ilmoittaa
toimintahäiriöstä.
Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
Jos sähköisessä mittatikussa on
toimintahäiriö, moottoriöljyn tasoa ei enää
tarkkailla.
Niin kauan kuin mittausjärjestelmä on
epäkunnossa, moottoriöljyn taso on
tarkistettava mittatikulla, joka sijaitsee
moottoritilassa.
Katso lisätietoja tasojen tarkistuksesta
sitä käsittelevästä kohdasta.
Jäähdytysnesteen
lämpötilan mittari
Kun moottori on käynnissä:
- alueella A, lämpötila on normaali
-


alueella B, lämpötila on liian korkea. Tämä
varoitusvalo ja keskellä oleva STOP -
varoitusvalo syttyvät mittaristossa ja
samalla kuuluu merkkiääni ja näyttöön tulee
viesti.
Auto on EHDOTTOMASTI pysäytettävä heti,
kun se on tur vallista.
Odota muutama minuutti, ennen kuin sammutat
moottorin.
Kun sytytysvirta on katkaistu,
avaa konepelti varovasti ja tarkista
jäähdytysnestetaso. Katso lisätietoja tasojen tarkistuksesta

asiaa käsittelevästä kohdasta.
AdBlue®-nesteellä
ajettavissa olevan matkan
osoittimet
Ajettavissa olevan matkan osoittimet on
asennettu vain Diesel BlueHDi -malleihin.
Kun AdBlue
®-säiliön nestetaso
laskee määrätyn arvon alle tai SCR-
päästöjenrajoitusjärjestelmässä havaitaan
toimintahäiriö, sytytysvirran kytkemisen
yhteydessä osoitin näyttää arvioidun matkan,
joka voidaan ajaa ennen kuin moottorin
käynnistys estetään automaattisesti.
Moottori ei käynnisty AdBlue®-
nesteen puuttumisen johdosta
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue®-säiliö on
tyhjentynyt.
Ajettavissa oleva ajomatka yli 2

400 km
Kun sytytysvirta kytketään, mittaristoon
ei ilmesty automaattisesti mitään tietoja
ajettavissa olevasta matkasta.
Auton laitteet

33
Painallus painikkeesta tuo
hetkellisesti näkyviin ajettavissa
olevan ajomatkan.
Jäljellä oleva ajettavissa oleva ajomatka on
2

400 – 800 km
(1,5

litran BlueHDi 130 S&S ja 2,0 litran
BlueHDi 180


S&S -moottoreiden kanssa) Jäljellä oleva ajettavissa oleva ajomatka on
2
400 – 600 km
(1,6
litran BlueHDi 100 S&S, 1,6 litran
BlueHDi 115


S&S, 1,6

litran BlueHDi
120
S&S ja 2,0 litran BlueHDi 150 S&S
-moottoreiden kanssa)
Kun sytytysvirta kytketään, varoitusvalo
syttyy noin 30
sekunnin ajaksi, samalla kuuluu
merkkiääni ja näyttöön tulee viesti (esim. Lisää
AdBlue-ainetta: käynnistyminen estetään x
km:n jälkeen), joka ilmaisee ajettavissa olevan
matkan maileina tai kilometreinä.
Kun minimitaso on saavutettu, ainetta on
lisättävä säiliöön niin pian kuin mahdollista. Viestejä täydentää varoitus siitä, että AdBlue-
ainetta saa lisätä enintään 10
litraa.
Kun sytytysvirta kytketään, varoitusvalo syttyy,
merkkiääni soi ja näyttöön tulee viesti (esim.
Lisää AdBlue-ainetta: käynnistyminen estetään
x km:n jälkeen), joka ilmaisee ajettavissa
olevan matkan maileina tai kilometreinä.
Ajettaessa viesti tulee näyttöön 300
km välein,
kunnes ainetta lisätään säiliöön.
Kun minimitaso on saavutettu, ainetta on
lisättävä säiliöön niin pian kuin mahdollista. Jäljellä oleva ajettavissa oleva ajomatka on
800 –100
km
(1,5 litran BlueHDi 130 S&S ja 2,0 litran
BlueHDi 180

S&S -moottoreiden kanssa)
Jäljellä oleva ajettavissa oleva ajomatka on
alle 600 km
(1,6
litran BlueHDi 100 S&S, 1,6 litran
BlueHDi 115


S&S, 1,6

litran BlueHDi
120
S&S ja 2,0 litran BlueHDi 150 S&S
-moottoreiden kanssa) Kun sytytysvirta kytketään, varoitusvalo syttyy,
merkkiääni soi (yksi piippaus) ja näyttöön
tulee viesti (esim. Lisää AdBlue-ainetta:
käynnistyminen estetään x km:n jälkeen), joka
ilmaisee ajettavissa olevan matkan maileina tai
kilometreinä.
Ajettaessa kuuluu merkkiääni ja viesti tulee
näyttöön 100
km:n välein, kunnes ainetta
lisätään säiliöön.
Ainetta on ehdottomasti lisättävä säiliöön
ennen kuin se tyhjenee kokonaan. Muuten
moottoria ei pystytä enää käynnistämään
seuraavan pysähdyksen jälkeen.
Kun sytytysvirta kytketään, tämä varoitusvalo
vilkkuu, samalla huollon varoitusvalo palaa
jatkuvasti, merkkiääni kuuluu ja näyttöön
tulee viesti (esim. Lisää AdBlue-ainetta:
käynnistyminen estetään x km:n jälkeen), joka
ilmaisee ajettavissa olevan matkan maileina tai
kilometreinä.
1
Auton laitteet

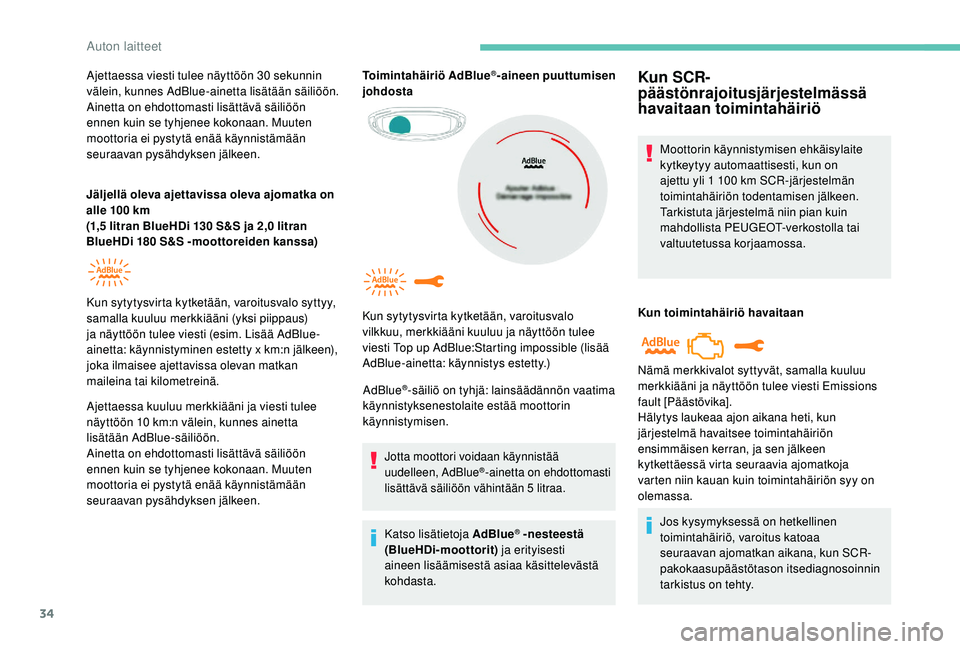

34
Ajettaessa viesti tulee näyttöön 30 sekunnin
v älein, kunnes AdBlue-ainetta lisätään säiliöön.
Ainetta on ehdottomasti lisättävä säiliöön
ennen kuin se tyhjenee kokonaan. Muuten
moottoria ei pystytä enää käynnistämään
seuraavan pysähdyksen jälkeen.
Jäljellä oleva ajettavissa oleva ajomatka on
alle 100
km
(1,5
litran BlueHDi 130 S&S ja 2,0 litran
BlueHDi 180


S&S -moottoreiden kanssa)
Ajettaessa kuuluu merkkiääni ja viesti tulee
näyttöön 10
km:n välein, kunnes ainetta
lisätään AdBlue-säiliöön.
Ainetta on ehdottomasti lisättävä säiliöön
ennen kuin se tyhjenee kokonaan. Muuten
moottoria ei pystytä enää käynnistämään
seuraavan pysähdyksen jälkeen. Toimintahäiriö AdBlue®-aineen puuttumisen
johdosta
AdBlue
®-säiliö on tyhjä: lainsäädännön vaatima
käynnistyksenestolaite estää moottorin
käynnistymisen.
Jotta moottori voidaan käynnistää
uudelleen, AdBlue®-ainetta on ehdottomasti
lisättävä säiliöön vähintään 5 litraa.
Katso lisätietoja AdBlue® -nesteestä
(BlueHDi-moottorit) ja erityisesti
aineen lisäämisestä asiaa käsittelevästä
kohdasta.
Kun sytytysvirta kytketään, varoitusvalo syttyy,
samalla kuuluu merkkiääni (yksi


piippaus)
ja näyttöön tulee viesti (esim. Lisää AdBlue-
ainetta: käynnistyminen estetty x km:n jälkeen),
joka ilmaisee ajettavissa olevan matkan
maileina tai kilometreinä. Kun sytytysvirta kytketään, varoitusvalo
vilkkuu, merkkiääni kuuluu ja näyttöön tulee
viesti Top up AdBlue:Starting impossible (lisää
AdBlue-ainetta: käynnistys estetty.)
Kun SCR-
päästönrajoitusjärjestelmässä
havaitaan toimintahäiriö
Moottorin käynnistymisen ehkäisylaite
kytkeytyy automaattisesti, kun on
ajettu yli 1
100 km SCR-järjestelmän
toimintahäiriön todentamisen jälkeen.
Tarkistuta järjestelmä niin pian kuin
mahdollista PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Kun toimintahäiriö havaitaan
Jos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa
seuraavan ajomatkan aikana, kun SCR-
pakokaasupäästötason itsediagnosoinnin
tarkistus on tehty.
Nämä merkkivalot syttyvät, samalla kuuluu
merkkiääni ja näyttöön tulee viesti Emissions
fault [Päästövika].
Hälytys laukeaa ajon aikana heti, kun
järjestelmä havaitsee toimintahäiriön
ensimmäisen kerran, ja sen jälkeen
kytkettäessä virta seuraavia ajomatkoja
varten niin kauan kuin toimintahäiriön syy on
olemassa.
Auton laitteet

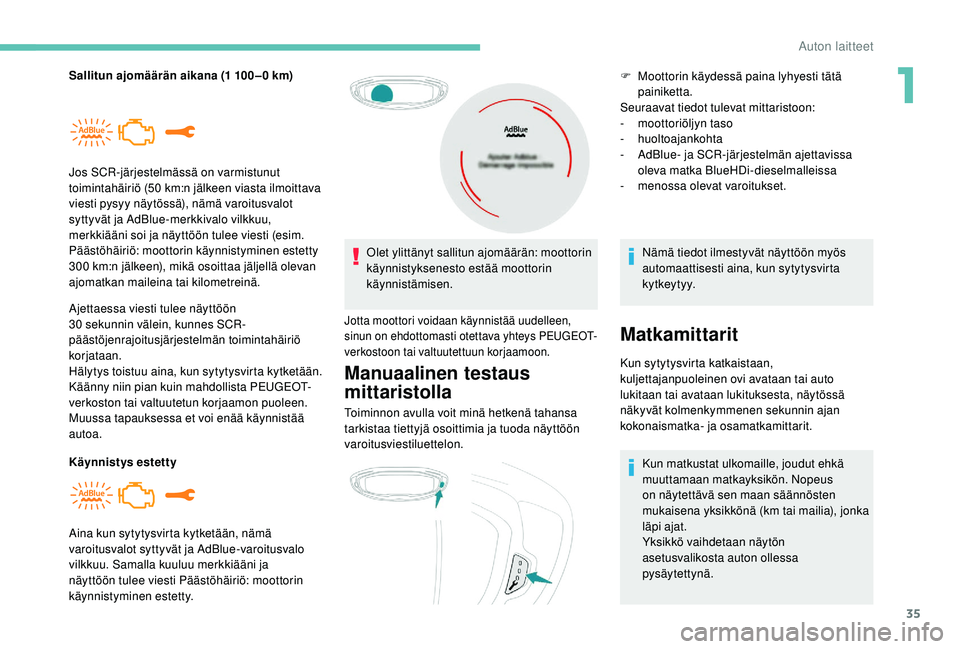

35
Sallitun ajomäärän aikana (1 100 – 0 km)
A jettaessa viesti tulee näyttöön
30
sekunnin välein, kunnes SCR-
päästöjenrajoitusjärjestelmän toimintahäiriö
korjataan.
Hälytys toistuu aina, kun sytytysvirta kytketään.
Käänny niin pian kuin mahdollista PEUGEOT-
verkoston tai valtuutetun korjaamon puoleen.
Muussa tapauksessa et voi enää käynnistää
autoa. Jos SCR-järjestelmässä on varmistunut
toimintahäiriö (50


km:n jälkeen viasta ilmoittava
viesti pysyy näytössä), nämä varoitusvalot
syttyvät ja AdBlue-merkkivalo vilkkuu,
merkkiääni soi ja näyttöön tulee viesti (esim.
Päästöhäiriö: moottorin käynnistyminen estetty
300 km:n jälkeen), mikä osoittaa jäljellä olevan
ajomatkan maileina tai kilometreinä.
Käynnistys estetty Olet ylittänyt sallitun ajomäärän: moottorin
käynnistyksenesto estää moottorin
käynnistämisen.
Jotta moottori voidaan käynnistää uudelleen,
sinun on ehdottomasti otettava yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Aina kun sytytysvirta kytketään, nämä
varoitusvalot syttyvät ja AdBlue-varoitusvalo
vilkkuu. Samalla kuuluu merkkiääni ja
näyttöön tulee viesti Päästöhäiriö: moottorin
käynnistyminen estetty.
Manuaalinen testaus
mittaristolla
Toiminnon avulla voit minä hetkenä tahansa
tarkistaa tiettyjä osoittimia ja tuoda näyttöön
varoitusviestiluettelon.F

M
oottorin käydessä paina lyhyesti tätä
painiketta.
Seuraavat tiedot tulevat mittaristoon:
-
m
oottoriöljyn taso
-

huoltoajankohta
-
A
dBlue- ja SCR-järjestelmän ajettavissa
oleva matka BlueHDi-dieselmalleissa
-
me
nossa olevat varoitukset.
Nämä tiedot ilmestyvät näyttöön myös
automaattisesti aina, kun sytytysvirta
kytkeytyy.
Matkamittarit
Kun sytytysvirta katkaistaan,
kuljettajanpuoleinen ovi avataan tai auto
lukitaan tai avataan lukituksesta, näytössä
näkyvät kolmenkymmenen sekunnin ajan
kokonaismatka- ja osamatkamittarit. Kun matkustat ulkomaille, joudut ehkä
muuttamaan matkayksikön. Nopeus
on näytettävä sen maan säännösten
mukaisena yksikkönä (km tai mailia), jonka
läpi ajat.
Yksikkö vaihdetaan näytön
asetusvalikosta auton ollessa
pysäytettynä.
1
Auton laitteet

36

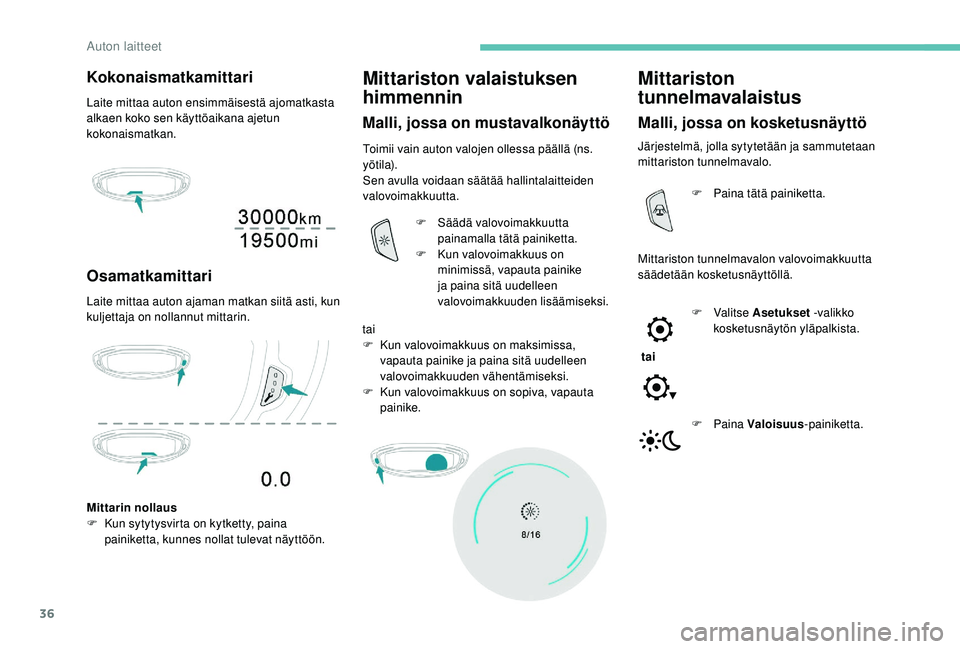

Kokonaismatkamittari
Laite mittaa auton ensimmäisestä ajomatkasta
alkaen koko sen käyttöaikana ajetun
kokonaismatkan.
Osamatkamittari
Laite mittaa auton ajaman matkan siitä asti, kun
kuljettaja on nollannut mittarin.
Mittariston valaistuksen
himmennin
Malli, jossa on mustavalkonäyttö
Toimii vain auton valojen ollessa päällä (ns.
yötila).
Sen avulla voidaan säätää hallintalaitteiden
valovoimakkuutta.
Mittarin nollaus
F

K

un sytytysvirta on kytketty, paina
painiketta, kunnes nollat tulevat näyttöön. F

S
äädä valovoimakkuutta
painamalla tätä painiketta.
F

K
un valovoimakkuus on
minimissä, vapauta painike
ja paina sitä uudelleen
valovoimakkuuden lisäämiseksi.
tai
F

K
un valovoimakkuus on maksimissa,
vapauta painike ja paina sitä uudelleen
valovoimakkuuden vähentämiseksi.
F

K
un valovoimakkuus on sopiva, vapauta
painike.
Mittariston
tunnelmavalaistus
Malli, jossa on kosketusnäyttö
Järjestelmä, jolla sytytetään ja sammutetaan
mittariston tunnelmavalo.
Mittariston tunnelmavalon valovoimakkuutta
säädetään kosketusnäyttöllä. F

P
aina tätä painiketta.
tai F
Valitse Asetukset
- valikko
kosketusnäytön yläpalkista.
F
Paina Valoisuus -painiketta.
Auton laitteet

37

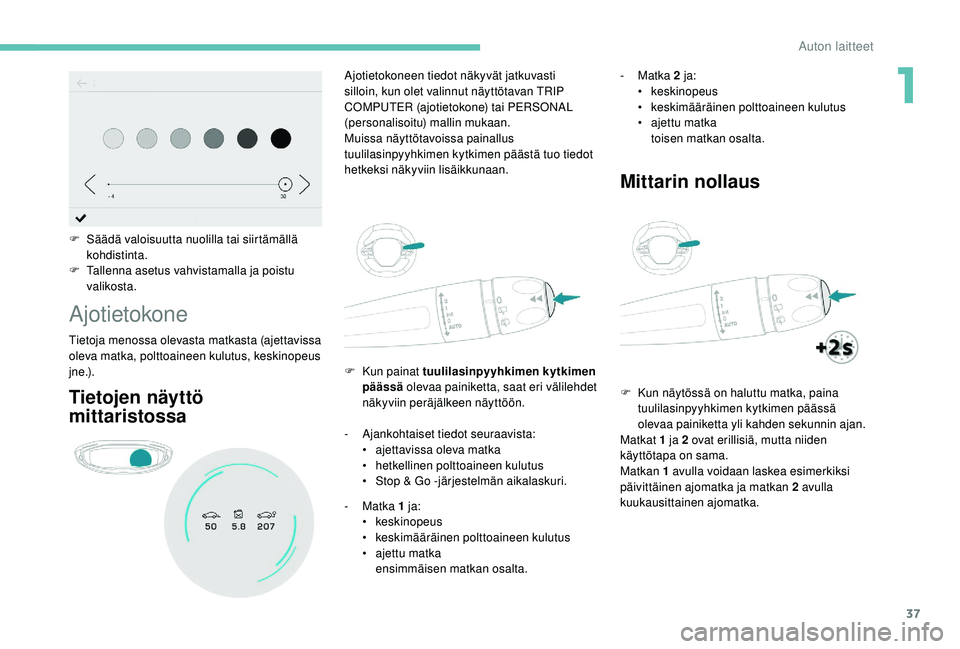

F Säädä valoisuutta nuolilla tai siirtämällä kohdistinta.
F

T
allenna asetus vahvistamalla ja poistu
valikosta.
Ajotietokone
Tietoja menossa olevasta matkasta (ajettavissa
oleva matka, polttoaineen kulutus, keskinopeus
j n e .) . F

K
un painat tuulilasinpyyhkimen kytkimen
päässä olevaa painiketta, saat eri välilehdet
näkyviin peräjälkeen näyttöön.
Ajotietokoneen tiedot näkyvät jatkuvasti
silloin, kun olet valinnut näyttötavan TRIP
COMPUTER (ajotietokone) tai PERSONAL
(personalisoitu) mallin mukaan.
Muissa näyttötavoissa painallus
tuulilasinpyyhkimen kytkimen päästä tuo tiedot
hetkeksi näkyviin lisäikkunaan.
Tietojen näyttö
mittaristossa
- Ajankohtaiset tiedot seuraavista:
• a jettavissa oleva matka
•
h

etkellinen polttoaineen kulutus
•
S

top & Go -järjestelmän aikalaskuri.
-
Matka 1
ja:
•


keskinopeus
•
k

eskimääräinen polttoaineen kulutus
•

a
jettu matka
ensimmäisen matkan osalta. -
Matka
2 ja:
•

keskinopeus
•
k
eskimääräinen polttoaineen kulutus
•
a
jettu matka
toisen matkan osalta.
Mittarin nollaus
F Kun näytössä on haluttu matka, paina tuulilasinpyyhkimen kytkimen päässä
olevaa painiketta yli kahden sekunnin ajan.
Matkat 1
ja 2 ovat erillisiä, mutta niiden
käyttötapa on sama.
Matkan 1
avulla voidaan laskea esimerkiksi
päivittäinen ajomatka ja matkan 2
avulla
kuukausittainen ajomatka.
1
Auton laitteet

38
Mustavalkonäyttö C
Näytöt
Asiayhteyden mukaan näkyvät seuraavat
tiedot:
-

kellonaika
-


päivämäärä
-
ul

kolämpötila (asteluku vilkkuu, kun
tienpinta alkaa jäätyä)
-
p

ysäköintitutkan grafiikka
-
ku

unneltava audiolähde
-

p
uhelinta ja handsfree-sarjaa koskevat
tiedot
-

v
alikot näytön ja auton laitteiden
asettamiseen.

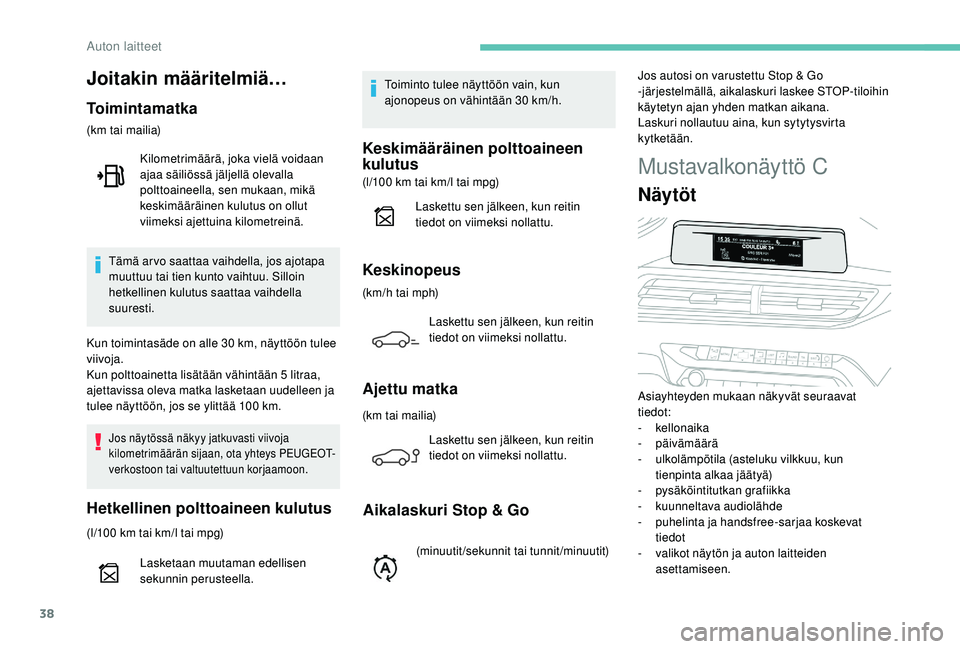

Joitakin määritelmiä…
Toimintamatka
(km tai mailia)
Jos näytössä näkyy jatkuvasti viivoja
kilometrimäärän sijaan, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Hetkellinen polttoaineen kulutus
(l/100 km tai km/l tai mpg) T oiminto tulee näyttöön vain, kun
ajonopeus on vähintään 30

km/h.
Tämä arvo saattaa vaihdella, jos ajotapa
muuttuu tai tien kunto vaihtuu. Silloin
hetkellinen kulutus saattaa vaihdella
suuresti. Kilometrimäärä, joka vielä voidaan
ajaa säiliössä jäljellä olevalla
polttoaineella, sen mukaan, mikä
keskimääräinen kulutus on ollut
viimeksi ajettuina kilometreinä.
Kun toimintasäde on alle 30 km, näyttöön tulee
viivoja.
Kun polttoainetta lisätään vähintään 5

litraa,
ajettavissa oleva matka lasketaan uudelleen ja
tulee näyttöön, jos se ylittää 100 km.
Lasketaan muutaman edellisen
sekunnin perusteella.
Keskimääräinen polttoaineen
kulutus
(l/100 km tai km/l tai mpg) L askettu sen jälkeen, kun reitin
tiedot on viimeksi nollattu.
Keskinopeus
(km/h tai mph)
Laskettu sen jälkeen, kun reitin
tiedot on viimeksi nollattu.
Ajettu matka
(km tai mailia)Laskettu sen jälkeen, kun reitin
tiedot on viimeksi nollattu.
Aikalaskuri Stop & Go
(minuutit/sekunnit tai tunnit/minuutit) Jos autosi on varustettu Stop & Go
-järjestelmällä, aikalaskuri laskee STOP-tiloihin
käytetyn ajan yhden matkan aikana.
Laskuri nollautuu aina, kun sytytysvirta
kytketään.
Auton laitteet
