PEUGEOT 5008 2018 Upute Za Rukovanje (in Croatian)

9
* izvedbe s monokromatskim ekranom.
**
i
zvedbe s taktilnim ekranom.

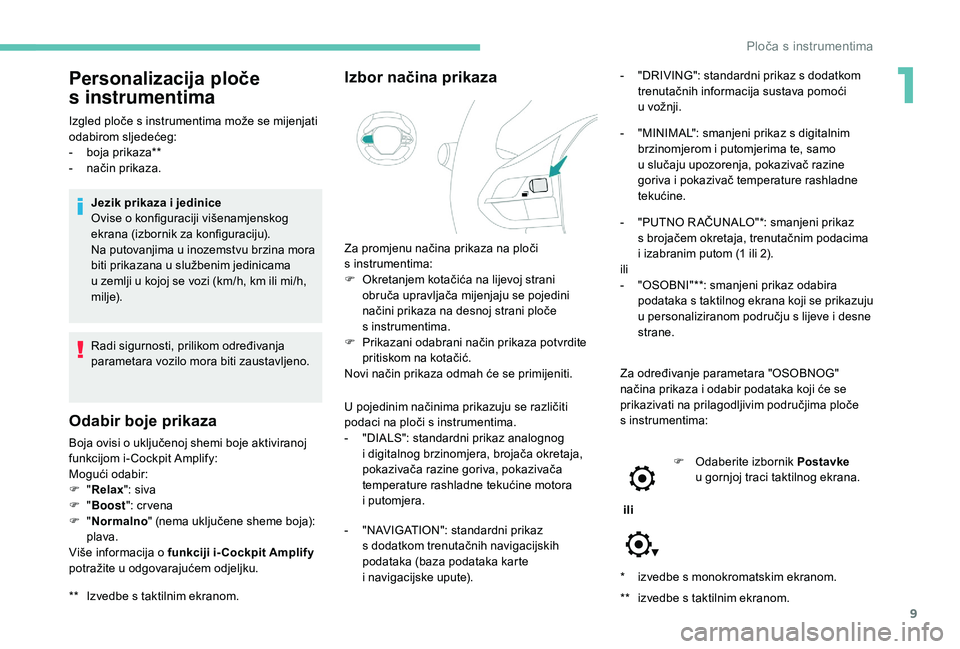

Personalizacija ploče
s

instrumentima
Izgled ploče s instrumentima može se mijenjati
o dabirom sljedećeg:
-

b
oja prikaza**
-

n
ačin prikaza.
Jezik prikaza i
jedinice
Ovise o
konfiguraciji višenamjenskog
ekrana (izbornik za konfiguraciju).
Na putovanjima u
inozemstvu brzina mora
biti prikazana u
službenim jedinicama
u
zemlji u kojoj se vozi (km/h, km ili mi/h,
milje).
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
**

I
zvedbe s taktilnim ekranom.
Odabir boje prikaza
Boja ovisi o uključenoj shemi boje aktiviranoj
f unkcijom i- Cockpit Amplify:
Mogući odabir:
F
"Relax ": siva
F
"Boost ": cr vena
F
"Normalno " (nema uključene sheme boja):
plava.
Više informacija o
funkciji i- Cockpit Amplify
potražite u
odgovarajućem odjeljku.
Izbor načina prikaza
Za promjenu načina prikaza na ploči
s instrumentima:
F

O
kretanjem kotačića na lijevoj strani
obruča upravljača mijenjaju se pojedini
načini prikaza na desnoj strani ploče
s
instrumentima.
F

P
rikazani odabrani način prikaza potvrdite
pritiskom na kotačić.
Novi način prikaza odmah će se primijeniti.
U pojedinim načinima prikazuju se različiti
podaci na ploči s
instrumentima.
-

"
DIALS": standardni prikaz analognog
i
digitalnog brzinomjera, brojača okretaja,
pokazivača razine goriva, pokazivača
temperature rashladne tekućine motora
i
putomjera.
-

"
NAVIGATION": standardni prikaz
s
dodatkom trenutačnih navigacijskih
podataka (baza podataka karte
i
navigacijske upute). -

"
DRIVING": standardni prikaz s dodatkom
trenutačnih informacija sustava pomoći
u vožnji.
-
"
MINIMAL": smanjeni prikaz s digitalnim
brzinomjerom i putomjerima te, samo
u slučaju upozorenja, pokazivač razine
goriva i pokazivač temperature rashladne
tekućine.
-
"
PUTNO R AČUNALO"*: smanjeni prikaz
s brojačem okretaja, trenutačnim podacima
i izabranim putom (1 ili 2).
ili
-

"
OSOBNI"**: smanjeni prikaz odabira
podataka s
t

aktilnog ekrana koji se prikazuju
u
personaliziranom području s lijeve i desne
strane.
Za određivanje parametara "OSOBNOG"
načina prikaza i
odabir podataka koji će se
prikazivati na prilagodljivim područjima ploče
s
instrumentima:
ili F

O
daberite izbornik Postavke
u
gornjoj traci taktilnog ekrana.
1
Ploča s instrumentima

10

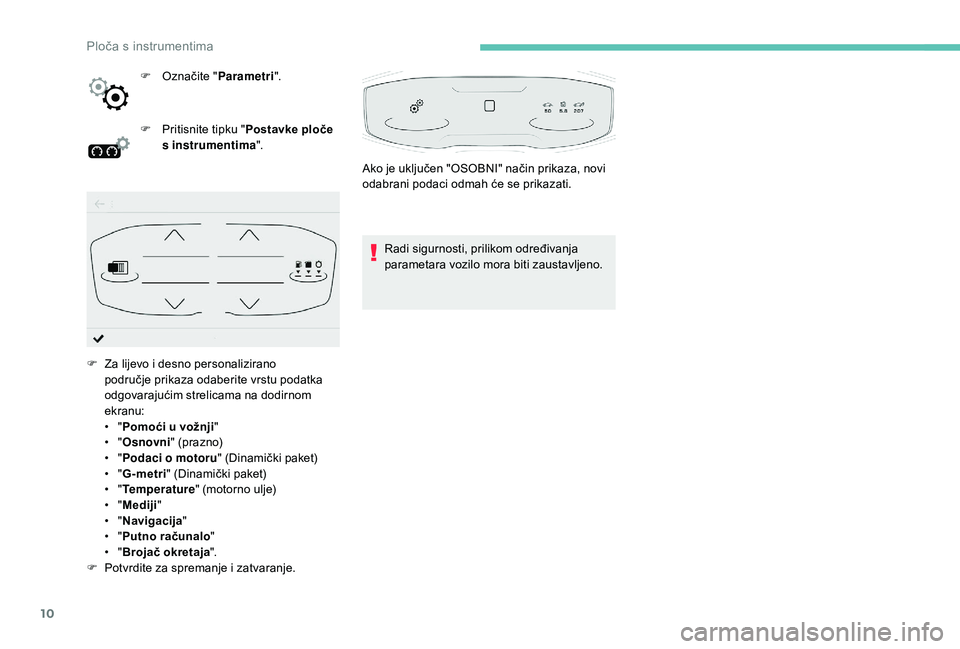

F Označite "Parametri".
F
P
ritisnite tipku " Postavke ploče
s


instrumentima ".
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
F

Z

a lijevo i desno personalizirano
područje prikaza odaberite vrstu podatka
odgovarajućim strelicama na dodirnom
ekranu:
•

" P

omoći u

vožnji"
•

" O

snovni " (prazno)
•

" P

odaci o
m
otoru" (Dinamički paket)
•

" G

-metri " (Dinamički paket)
•

" T

emperature " (motorno ulje)
•

" M

ediji "
•

" Na

vigacija "
•

" P

utno računalo "
•

" B

rojač okretaja ".
F

P

otvrdite za spremanje i zatvaranje. Ako je uključen "OSOBNI" način prikaza, novi
odabrani podaci odmah će se prikazati.
3OR

11

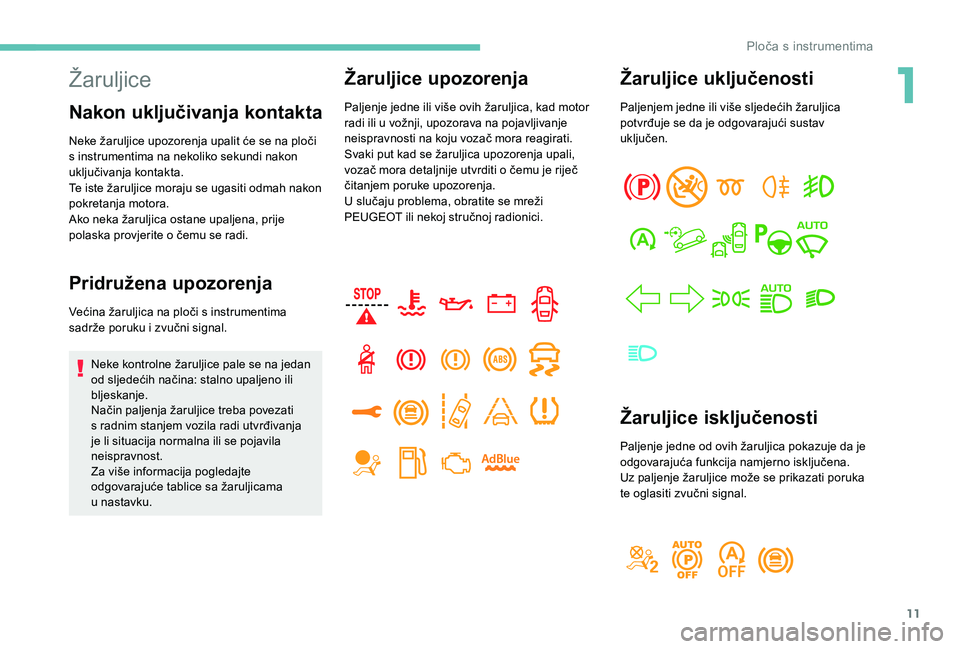

Žaruljice uključenosti
Paljenjem jedne ili više sljedećih žaruljica
potvrđuje se da je odgovarajući sustav
uključen.
Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je
odgovarajuća funkcija namjerno isključena.
Uz paljenje žaruljice može se prikazati poruka
te oglasiti zvučni signal.
Paljenje jedne ili više ovih žaruljica, kad motor
radi ili u

vožnji, upozorava na pojavljivanje
neispravnosti na koju vozač mora reagirati.
Svaki put kad se žaruljica upozorenja upali,
vozač mora detaljnije utvrditi o

čemu je riječ
čitanjem poruke upozorenja.
U slučaju problema, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Žaruljice
Nakon uključivanja kontakta
Neke žaruljice upozorenja upalit će se na ploči
s instrumentima na nekoliko sekundi nakon
uključivanja kontakta.
Te iste žaruljice moraju se ugasiti odmah nakon
pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o
čemu se radi.
Pridružena upozorenja
Većina žaruljica na ploči s instrumentima
s adrže poruku i zvučni signal.
Neke kontrolne žaruljice pale se na jedan
od sljedećih načina: stalno upaljeno ili
bljeskanje.
Način paljenja žaruljice treba povezati
s
radnim stanjem vozila radi utvrđivanja
je li situacija normalna ili se pojavila
neispravnost.
Za više informacija pogledajte
odgovarajuće tablice sa žaruljicama
u
nastavku.
Žaruljice upozorenja
1
Ploča s instrumentima

12

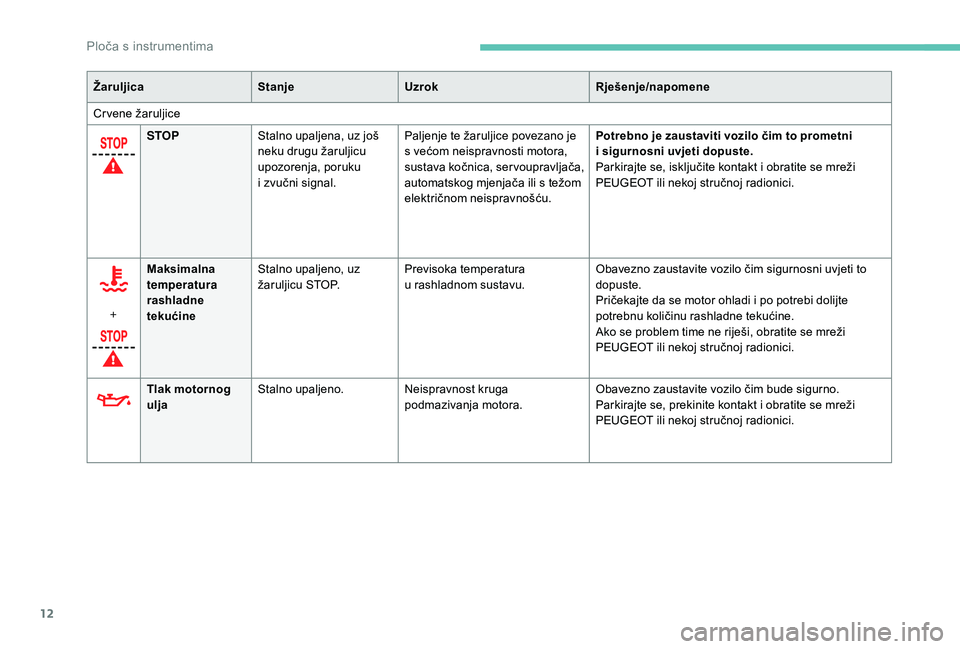

ŽaruljicaStanjeUzrok Rješenje/napomene
Crvene žaruljice STOP Stalno upaljena, uz još
neku drugu žaruljicu
upozorenja, poruku
i
zvučni signal.Paljenje te žaruljice povezano je
s
većom neispravnosti motora,
sustava kočnica, servoupravljača,
automatskog mjenjača ili s
težom
električnom neispravnošću. Potrebno je zaustaviti vozilo čim to prometni
i
sigurnosni uvjeti dopuste.
Parkirajte se, isključite kontakt i
obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
+ Maksimalna
temperatura
rashladne
tekućine Stalno upaljeno, uz
žaruljicu STOP.
Previsoka temperatura
u
rashladnom sustavu.Obavezno zaustavite vozilo čim sigurnosni uvjeti to
dopuste.
Pričekajte da se motor ohladi i
po potrebi dolijte
potrebnu količinu rashladne tekućine.
Ako se problem time ne riješi, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Tlak motornog
ulja Stalno upaljeno.
Neispravnost kruga
podmazivanja motora. Obavezno zaustavite vozilo čim bude sigurno.
Parkirajte se, prekinite kontakt i
obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Ploča s instrumentima

13
ŽaruljicaStanjeUzrok Rješenje/napomene

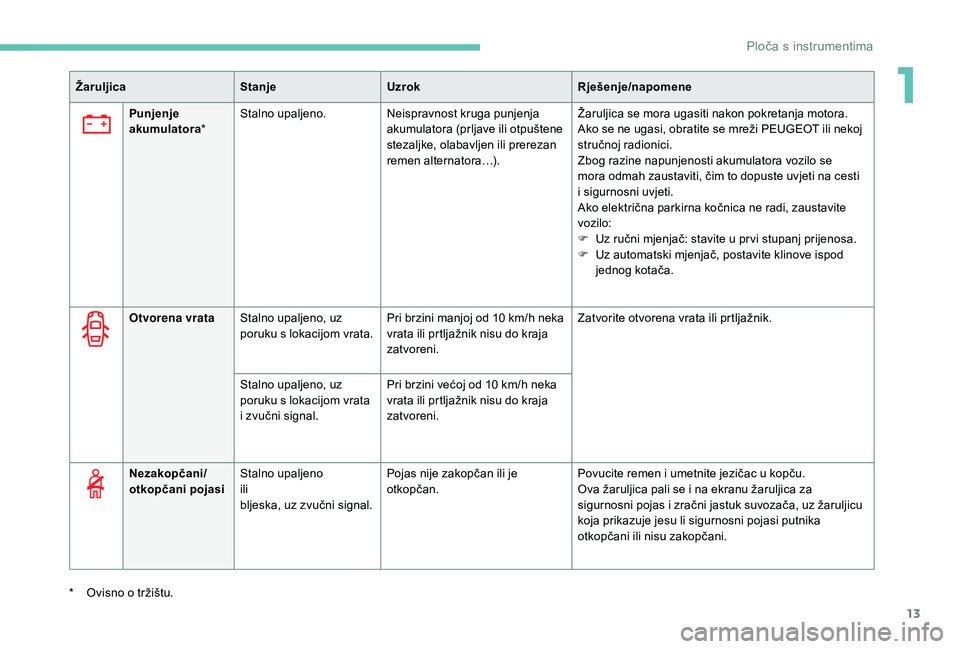

Punjenje
akumulatora * Stalno upaljeno.
Neispravnost kruga punjenja
akumulatora (prljave ili otpuštene
stezaljke, olabavljen ili prerezan
remen alternatora…). Žaruljica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Zbog razine napunjenosti akumulatora vozilo se
mora odmah zaustaviti, čim to dopuste uvjeti na cesti
i
sigurnosni uvjeti.
Ako električna parkirna kočnica ne radi, zaustavite
vozilo:
F

U
z ručni mjenjač: stavite u pr vi stupanj prijenosa.
F

U
z automatski mjenjač, postavite klinove ispod
jednog kotača.
*

O
visno o tržištu.
Otvorena vrata
Stalno upaljeno, uz
poruku s
lokacijom vrata.Pri brzini manjoj od 10
km/h neka
vrata ili prtljažnik nisu do kraja
zatvoreni. Zatvorite otvorena vrata ili prtljažnik.
Stalno upaljeno, uz
poruku s
lokacijom vrata
i
zvučni signal.Pri brzini većoj od 10
km/h neka
vrata ili prtljažnik nisu do kraja
zatvoreni.
Nezakopčani/
otkopčani pojasi Stalno upaljeno
ili
bljeska, uz zvučni signal. Pojas nije zakopčan ili je
otkopčan.
Povucite remen i
umetnite jezičac u kopču.
Ova žaruljica pali se i
na ekranu žaruljica za
sigurnosni pojas i
zračni jastuk suvozača, uz žaruljicu
koja prikazuje jesu li sigurnosni pojasi putnika
otkopčani ili nisu zakopčani.
1
Ploča s instrumentima

14
ŽaruljicaStanjeUzrok Rješenje/napomene
Električna
parkirna kočnica Stalno upaljeno.
Električna parkirna kočnica je
pritegnuta. Žaruljica se gasi nakon otpuštanja električne kočnice:
pritisnite papučicu kočnice i
kratko gurnite sklopku
parkirne kočnice.
Poštujte pravila sigurnosti.
Više podataka o
električnoj parkirnoj kočnici možete
pronaći u
odgovarajućem odjeljku.
Bljeska. Električna parkirna kočnica ne
priteže se automatski.
Pritezanje/otpuštanje je
neispravno. Obavezno zaustavite vozilo čim to dopuste uvjeti.
Parkirajte na ravnoj podlozi (vodoravno).
Ako imate ručni mjenjač, uključite neki stupanj prijenosa.
Na vozilu s
automatskim mjenjačem postavite ručicu
mjenjača u
način rada P.
Parkirajte se, isključite kontakt i
obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Kočnice Stalno upaljeno. Značajan pad razine tekućine za
kočnice. Obavezno zaustavite vozilo čim to bude sigurno.
Dolijte potrebnu količinu tekućine s kataloškim brojem
P E U G E O T.
Ako se problem time ne riješi, zatražite provjeru sustava
u
mreži PEUGEOT ili nekoj stručnoj radionici.
+ Stalno upaljeno, uz
žaruljicu ABS.
Elektronički razdjelnik kočenja
(EBFD) je neispravan. Obavezno zaustavite vozilo čim sigurnosni uvjeti to
dopuste.
Zatražite provjeru u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Ploča s instrumentima

15

ŽaruljicaStanjeUzrok Rješenje/napomene

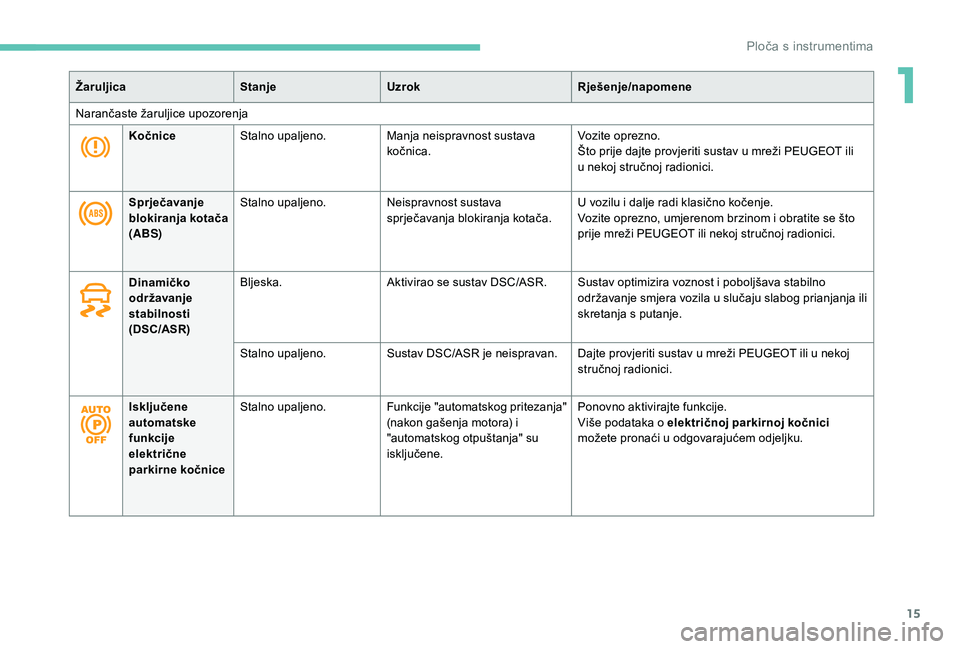

Narančaste žaruljice upozorenja Kočnice Stalno upaljeno. Manja neispravnost sustava
kočnica. Vozite oprezno.
Što prije dajte provjeriti sustav u
mreži PEUGEOT ili
u
nekoj stručnoj radionici.
Sprječavanje
blokiranja kotača
(ABS) Stalno upaljeno.
Neispravnost sustava
sprječavanja blokiranja kotača. U vozilu i
dalje radi klasično kočenje.
Vozite oprezno, umjerenom brzinom i
obratite se što
prije mreži PEUGEOT ili nekoj stručnoj radionici.
Dinamičko
održavanje
stabilnosti
(DSC/ASR) Bljeska.
Aktivirao se sustav DSC/ASR. Sustav optimizira voznost i
poboljšava stabilno
održavanje smjera vozila u
slučaju slabog prianjanja ili
skretanja s
putanje.
Stalno upaljeno. Sustav DSC/ASR je neispravan. Dajte provjeriti sustav u
mreži PEUGEOT ili u nekoj
stručnoj radionici.
Isključene
automatske
funkcije
električne
parkirne kočnice Stalno upaljeno.
Funkcije "automatskog pritezanja"
(nakon gašenja motora) i
"automatskog otpuštanja" su
isključene. Ponovno aktivirajte funkcije.
Više podataka o
električnoj parkirnoj kočnici
možete pronaći u
odgovarajućem odjeljku.
1
Ploča s instrumentima

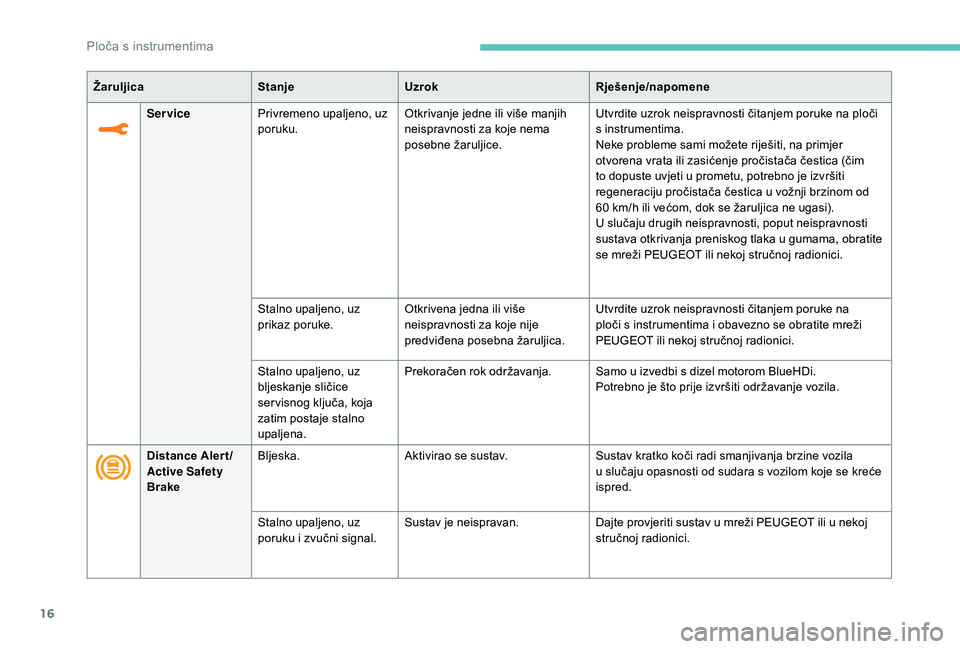

16
ŽaruljicaStanjeUzrok Rješenje/napomene
Service Privremeno upaljeno, uz
poruku. Otkrivanje jedne ili više manjih
neispravnosti za koje nema
posebne žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na ploči
s
instrumentima.
Neke probleme sami možete riješiti, na primjer
otvorena vrata ili zasićenje pročistača čestica (čim
to dopuste uvjeti u
prometu, potrebno je izvršiti
regeneraciju pročistača čestica u
vožnji brzinom od
60
km/h ili većom, dok se žaruljica ne ugasi).
U slučaju drugih neispravnosti, poput neispravnosti
sustava otkrivanja preniskog tlaka u
gumama, obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
Stalno upaljeno, uz
prikaz poruke. Otkrivena jedna ili više
neispravnosti za koje nije
predviđena posebna žaruljica. Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s
instrumentima i obavezno se obratite mreži
PEUGEOT ili nekoj stručnoj radionici.
Stalno upaljeno, uz
bljeskanje sličice
ser visnog ključa, koja
zatim postaje stalno
upaljena. Prekoračen rok održavanja. Samo u
izvedbi s dizel motorom BlueHDi.
Potrebno je što prije izvršiti održavanje vozila.
Distance Aler t /
Active Safety
Brake Bljeska.
Aktivirao se sustav. Sustav kratko koči radi smanjivanja brzine vozila
u
slučaju opasnosti od sudara s vozilom koje se kreće
ispred.
Stalno upaljeno, uz
poruku i
zvučni signal.Sustav je neispravan.
Dajte provjeriti sustav u
mreži PEUGEOT ili u nekoj
stručnoj radionici.
Ploča s instrumentima

17
ŽaruljicaStanjeUzrok Rješenje/napomene
Distance Aler t /
Active Safety
Brake Stalno upaljeno, uz
poruku.
Sustav je isključen u
izborniku za
konfiguraciju vozila na ekranu. Više podataka o
sustavu Distance Aler t /Active
Safety Brake možete naći u
odgovarajućem odjeljku.
Upozorenje na
nenamjerno
prelaženje cr te Bljeska uz zvučni signal. Otkriveno je prelaženje crte na
lijevoj ili desnoj strani.
Okrenite obruč upravljača u suprotnom smjeru za ispravljanje putanje.
V iše podataka o upozorenju na nenamjerno prelaženje cr te
možete naći u
odgovarajućem odjeljku.
Stalno upaljeno, uz
prikaz poruke. Sustav je neispravan.
Budite oprezni i pažljivo vozite.
Dajte provjeriti sustav u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Aktivno
upozorenje na
nenamjerno
prelaženje cr te Stalno upaljeno.
Sustav se automatski isključio ili
je prešao u
stanje pripravnosti.
Više podataka o aktivnom upozorenju na nenamjerno
prelaženje cr te možete naći u odgovarajućem odjeljku.
Bljeska.Spremate se prijeći isprekidanu
crtu bez uključivanja pokazivača
smjera. Sustav se uključuje i
ispravlja putanju na strani
otkrivene crte.
+ Stalno upaljeno, uz
prikaz poruke, zvučni
signal i
paljenje žaruljice
Service. Sustav je neispravan.
Budite oprezni i pažljivo vozite.
D ajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Više podataka o

a
ktivnom upozorenju na nenamjerno
prelaženje cr te možete naći u
odgovarajućem odjeljku.
Prenizak tlak
u gumama Stalno upaljeno.
Prenizak tlak u jednoj ili više
guma. Što prije provjerite tlak u
gumama.
Prilikom provjere, gume po mogućnosti moraju biti
hladne.
Sustav se mora reinicijalizirati nakon svakog
podešavanja tlaka u
jednoj ili više guma i nakon
zamjene jednog ili više kotača.
Više podataka o
otkrivanju preniskog tlaka
u


gumama možete pronaći u
odgovarajućem odjeljku.
1

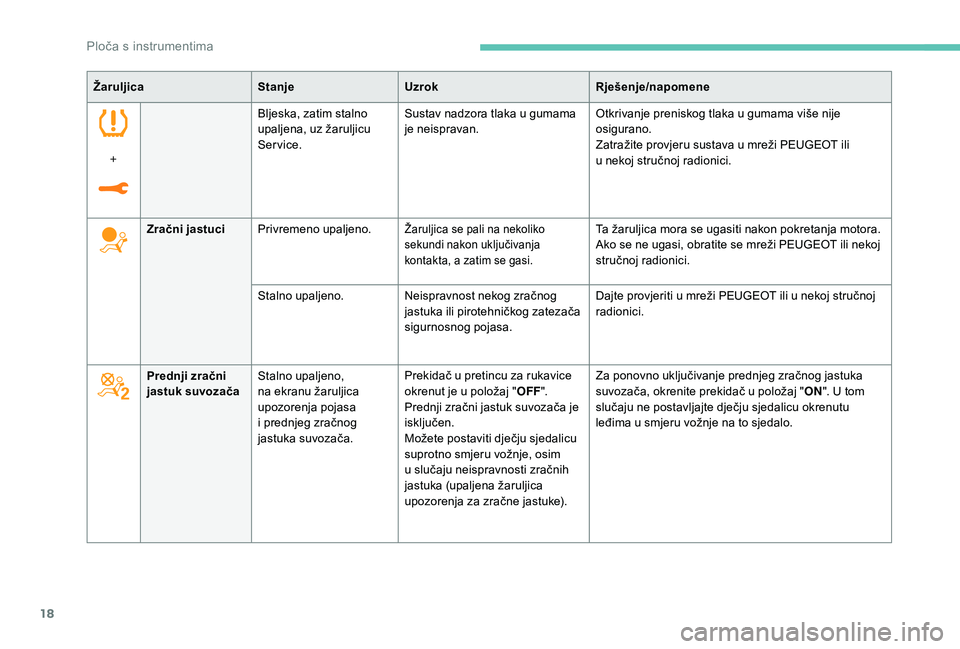

Ploča s instrumentima

18
ŽaruljicaStanjeUzrok Rješenje/napomene
+ Bljeska, zatim stalno
upaljena, uz žaruljicu
Service.
Sustav nadzora tlaka u
gumama
je neispravan. Otkrivanje preniskog tlaka u
gumama više nije
osigurano.
Zatražite provjeru sustava u
mreži PEUGEOT ili
u
nekoj stručnoj radionici.
Zračni jastuci Privremeno upaljeno.
Žaruljica se pali na nekoliko
sekundi nakon uključivanja
kontakta, a zatim se gasi.Ta žaruljica mora se ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Stalno upaljeno. Neispravnost nekog zračnog
jastuka ili pirotehničkog zatezača
sigurnosnog pojasa. Dajte provjeriti u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Prednji zračni
jastuk suvozača Stalno upaljeno,
na ekranu žaruljica
upozorenja pojasa
i

prednjeg zračnog
jastuka suvozača. Prekidač u

pretincu za rukavice
okrenut je u

položaj " OFF".
Prednji zračni jastuk suvozača je
isključen.
Možete postaviti dječju sjedalicu
suprotno smjeru vožnje, osim
u

slučaju neispravnosti zračnih
jastuka (upaljena žaruljica
upozorenja za zračne jastuke). Za ponovno uključivanje prednjeg zračnog jastuka
suvozača, okrenite prekidač u
položaj "ON". U tom
slučaju ne postavljajte dječju sjedalicu okrenutu
leđima u
smjeru vožnje na to sjedalo.
Ploča s instrumentima
