PEUGEOT 5008 2020 Upute Za Rukovanje (in Croatian)

99

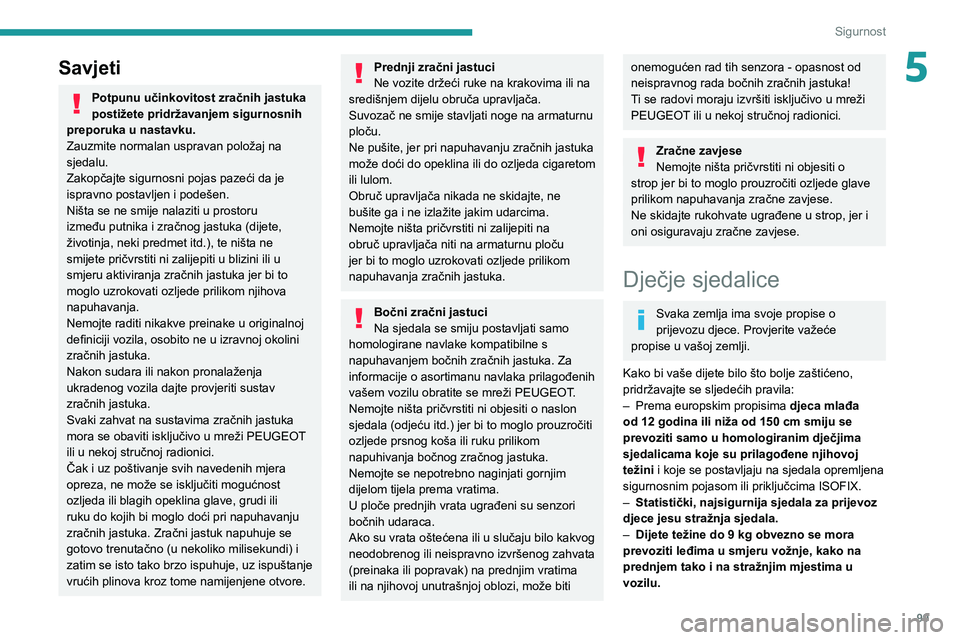

Sigurnost
5Savjeti
Potpunu učinkovitost zračnih jastuka
postižete pridržavanjem sigurnosnih
preporuka u nastavku.
Zauzmite normalan uspravan položaj na
sjedalu.
Zakopčajte sigurnosni pojas pazeći da je
ispravno postavljen i podešen.
Ništa se ne smije nalaziti u prostoru
između putnika i zračnog jastuka (dijete,
životinja, neki predmet itd.), te ništa ne
smijete pričvrstiti ni zalijepiti u blizini ili u
smjeru aktiviranja zračnih jastuka jer bi to
moglo uzrokovati ozljede prilikom njihova
napuhavanja.
Nemojte raditi nikakve preinake u originalnoj
definiciji vozila, osobito ne u izravnoj okolini
zračnih jastuka.
Nakon sudara ili nakon pronalaženja
ukradenog vozila dajte provjeriti sustav
zračnih jastuka.
Svaki zahvat na sustavima zračnih jastuka
mora se obaviti isključivo u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Čak i uz poštivanje svih navedenih mjera
opreza, ne može se isključiti mogućnost
ozljeda ili blagih opeklina glave, grudi ili
ruku do kojih bi moglo doći pri napuhavanju
zračnih jastuka. Zračni jastuk napuhuje se
gotovo trenutačno (u nekoliko milisekundi) i
zatim se isto tako brzo ispuhuje, uz ispuštanje
vrućih plinova kroz tome namijenjene otvore.
Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili na
središnjem dijelu obruča upravljača.
Suvozač ne smije stavljati noge na armaturnu
ploču.
Ne pušite, jer pri napuhavanju zračnih jastuka
može doći do opeklina ili do ozljeda cigaretom
ili lulom.
Obruč upravljača nikada ne skidajte, ne
bušite ga i ne izlažite jakim udarcima.
Nemojte ništa pričvrstiti ni zalijepiti na
obruč upravljača niti na armaturnu ploču
jer bi to moglo uzrokovati ozljede prilikom
napuhavanja zračnih jastuka.
Bočni zračni jastuci
Na sjedala se smiju postavljati samo
homologirane navlake kompatibilne s
napuhavanjem bočnih zračnih jastuka. Za
informacije o asortimanu navlaka prilagođenih
vašem vozilu obratite se mreži PEUGEOT.
Nemojte ništa pričvrstiti ni objesiti o naslon
sjedala (odjeću itd.) jer bi to moglo prouzročiti
ozljede prsnog koša ili ruku prilikom
napuhivanja bočnog zračnog jastuka.
Nemojte se nepotrebno naginjati gornjim
dijelom tijela prema vratima.
U ploče prednjih vrata ugrađeni su senzori
bočnih udaraca.
Ako su vrata oštećena ili u slučaju bilo kakvog
neodobrenog ili neispravno izvršenog zahvata
(preinaka ili popravak) na prednjim vratima
ili na njihovoj unutrašnjoj oblozi, može biti
onemogućen rad tih senzora - opasnost od
neispravnog rada bočnih zračnih jastuka!
Ti se radovi moraju izvršiti isključivo u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Zračne zavjese
Nemojte ništa pričvrstiti ni objesiti o
strop jer bi to moglo prouzročiti ozljede glave
prilikom napuhavanja zračne zavjese.
Ne skidajte rukohvate ugrađene u strop, jer i
oni osiguravaju zračne zavjese.
Dječje sjedalice
Svaka zemlja ima svoje propise o
prijevozu djece. Provjerite važeće
propise u vašoj zemlji.
Kako bi vaše dijete bilo što bolje zaštićeno,
pridržavajte se sljedećih pravila:
– Prema europskim propisima djeca mlađa
od 12 godina ili niža od 150 cm smiju se
prevoziti samo u homologiranim dječjima
sjedalicama koje su prilagođene njihovoj
težini i koje se postavljaju na sjedala opremljena
sigurnosnim pojasom ili priključcima ISOFIX.
– Statistički, najsigurnija sjedala za prijevoz
djece jesu stražnja sjedala.
– Dijete težine do 9 kg obvezno se mora
prevoziti leđima u smjeru vožnje, kako na
prednjem tako i na stražnjim mjestima u
vozilu.

100
Sigurnost
Ako imate rešetku za psa, povišeno dječje sjedalo s
naslonom mora biti postavljeno u drugi red.
Stražnje srednje sjedalo

Dječja sjedalica s nogom nikada se ne smije
postavljati na stražnje središnje mjesto.
Postavljanje dječje sjedalice
na prednje sjedalo


Preporučuje se da djecu prevozite na
stražnjim sjedalima vozila:
– djecu mlađu od 3 godine leđima u smjeru
vožnje,
– djecu stariju od 3 godine licem u smjeru
vožnje.
Provjerite je li pojas ispravno namješten i
učvršćen.
Ako dječja sjedalica ima potpornu nogu,
provjerite je li ona stabilno oslonjena o
podnicu.
Savjeti
Pogrešnim postavljanjem dječje sjedalice
ugrožava se sigurnost djeteta u slučaju
nesreće.
Provjerite da se sigurnosni pojas ili kopča
pojasa ne nalazi ispod dječje sjedalice jer bi
to moglo loše utjecati na njezinu stabilnost.
Sigurnosne pojaseve i remenčiće dječje
sjedalice morate uvijek zakopčati. Oni moraju
biti što tješnje priljubljeni uz tijelo djeteta, čak i
na kratkim udaljenostima.
Ako dječju sjedalicu učvršćujete sigurnosnim
pojasom vozila, provjerite je li pojas dobro
napet i da dječju sjedalicu drži čvrsto
priljubljenu uz sjedalo vozila. Ako se sjedalo
suvozača može podešavati, po potrebi ga
pomaknite prema naprijed.
Skinite naslon za glavu prije postavljanja
dječje sjedalice s naslonom za sjedalo
suvozača.
Provjerite je li naslon za glavu dobro
spremljen ili učvršćen kako pri naglom
kočenju ne bi postao opasan projektil. Nakon
vađenja dječje sjedalice, postavite naslon za
glavu.
Postavljanje povišenja
Prsni dio sigurnosnog pojasa mora
prelaziti preko djetetova ramena, ne
dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora prelaziti
preko djetetovih bedara.
Koristite povišeno sjedalo (booster) s
naslonom opremljenim vodilicom pojasa u
visini ramena.
Dodatne mjere opreza
Da biste spriječili slučajno otvaranje vrata
i stražnjih stakala, uključite sustav sigurnosne
brave za djecu.
Stražnja stakla ne otvarajte za više od jedne
trećine.
Zaštitite djecu od sunčevih zraka zavjesama
na stražnjim staklima.
Radi sigurnosti:
– djecu u vozilu ne ostavljajte samu bez nadzora– dijete ili životinju ne ostavljajte u vozilu koje stoji na suncu uz zatvorene prozore,
– ključeve ne ostavljajte u vozilu na dohvatu djece.
Dječja sjedalica straga
"Licem u smjeru vožnje" ili "Leđima u
smjeru vožnje"




► Pomaknite prednje sjedalo prema naprijed i uspravite naslon tako da noge djeteta u dječjoj
sjedalici okrenutom licem u smjeru vožnje ili
leđima u smjeru vožnje ne dodiruju prednje
sjedalo.
► Provjerite je li naslon dječje sjedalice okrenute licem u smjeru vožnje što bliže naslonu
stražnjeg sjedala vozila ili po mogućnosti u
dodiru s njim.

101

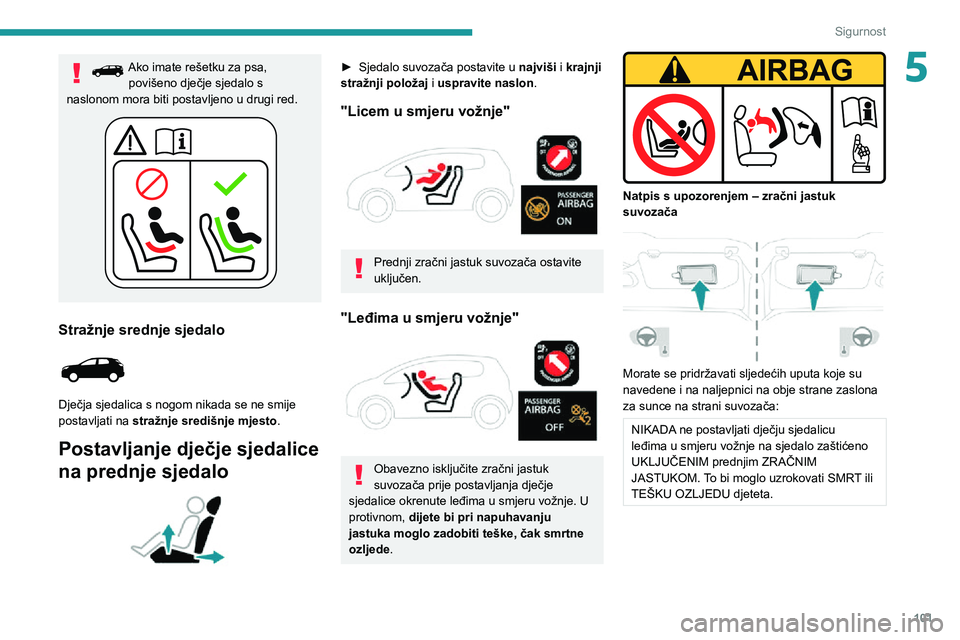

Sigurnost
5Ako imate rešetku za psa, povišeno dječje sjedalo s
naslonom mora biti postavljeno u drugi red.
Stražnje srednje sjedalo

Dječja sjedalica s nogom nikada se ne smije
postavljati na stražnje središnje mjesto.
Postavljanje dječje sjedalice
na prednje sjedalo


► Sjedalo suvozača postavite u najviši i krajnji
stražnji položaj i uspravite naslon.
"Licem u smjeru vožnje"

Prednji zračni jastuk suvozača ostavite
uključen.
"Leđima u smjeru vožnje"

Obavezno isključite zračni jastuk
suvozača prije postavljanja dječje
sjedalice okrenute leđima u smjeru vožnje. U
protivnom, dijete bi pri napuhavanju
jastuka moglo zadobiti teške, čak smrtne
ozljede.


Natpis s upozorenjem – zračni jastuk
suvozača


Morate se pridržavati sljedećih uputa koje su
navedene i na naljepnici na obje strane zaslona
za sunce na strani suvozača:
NIKADA ne postavljati dječju sjedalicu
leđima u smjeru vožnje na sjedalo zaštićeno
UKLJUČENIM prednjim ZRAČNIM
JASTUKOM. To bi moglo uzrokovati SMRT ili
TEŠKU OZLJEDU djeteta.

102
Sigurnost
Mjesta za postavljanje dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje su homologirane kao univerzalne i pričvršćuju se
sigurnosnim pojasom (a), razvrstanih po težini djeteta i sjedalima u vozilu.
Težina djeteta / približna dob
Sjedalo Prednji zračni
jastuk suvozača
Do 13 kg (grupe 0 (b) i 0+) Do otprilike 1 godineOd 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starostiOd 15 do 25 kg(grupa 2)
Od 3 do otprilike 6 godinaOd 22 do 36 kg(grupa 3)
Od 6 do otprilike 10 godina
1. red (c) Sjedalo suvozača
s mogućnošću
podešavanja visine (d)
bez mogućnosti
podešavanja visine (e)


Isključen: "OFF" UUUU
Uključen: "ON" XUF UFUF

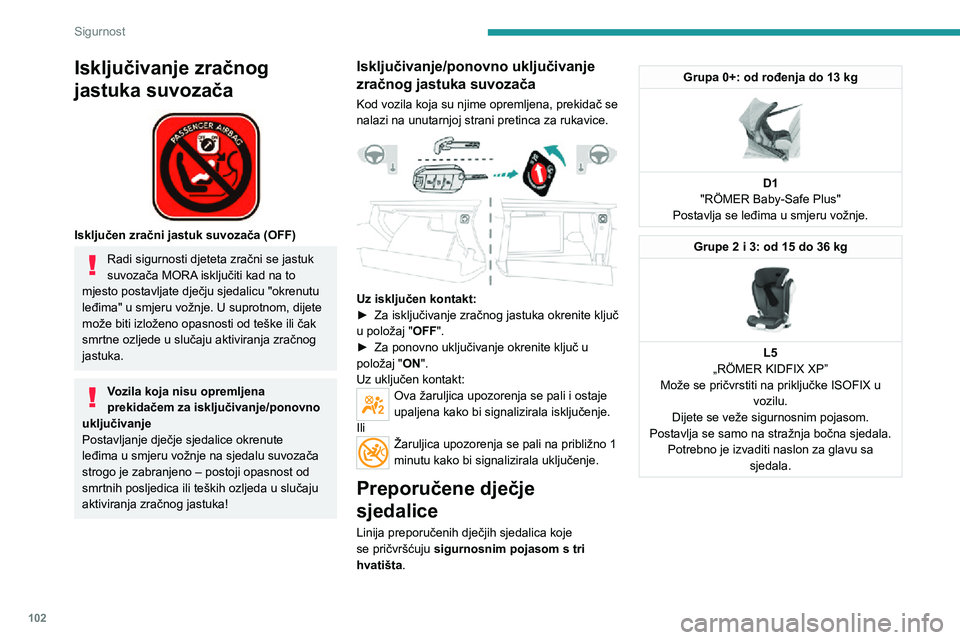

Isključivanje zračnog
jastuka suvozača


Isključen zračni jastuk suvozača (OFF)
Radi sigurnosti djeteta zračni se jastuk
suvozača MORA isključiti kad na to
mjesto postavljate dječju sjedalicu "okrenutu
leđima" u smjeru vožnje. U suprotnom, dijete
može biti izloženo opasnosti od teške ili čak
smrtne ozljede u slučaju aktiviranja zračnog
jastuka.
Vozila koja nisu opremljena
prekidačem za isključivanje/ponovno
uključivanje
Postavljanje dječje sjedalice okrenute
leđima u smjeru vožnje na sjedalu suvozača
strogo je zabranjeno – postoji opasnost od
smrtnih posljedica ili teških ozljeda u slučaju
aktiviranja zračnog jastuka!
Isključivanje/ponovno uključivanje
zračnog jastuka suvozača
Kod vozila koja su njime opremljena, prekidač se
nalazi na unutarnjoj strani pretinca za rukavice.


Uz isključen kontakt:► Za isključivanje zračnog jastuka okrenite ključ u položaj " OFF". ► Za ponovno uključivanje okrenite ključ u položaj " ON".
Uz uključen kontakt:
Ova žaruljica upozorenja se pali i ostaje
upaljena kako bi signalizirala isključenje.
Ili
Žaruljica upozorenja se pali na približno 1
minutu kako bi signalizirala uključenje.
Preporučene dječje
sjedalice
Linija preporučenih dječjih sjedalica koje
se pričvršćuju sigurnosnim pojasom s tri
hvatišta.
Grupa 0+: od rođenja do 13 kg

D1
"RÖMER Baby-Safe Plus"
Postavlja se leđima u smjeru vožnje.
Grupe 2 i 3: od 15 do 36 kg

L5
„RÖMER KIDFIX XP”
Može se pričvrstiti na priključke ISOFIX u vozilu.
Dijete se veže sigurnosnim pojasom.
Postavlja se samo na stražnja bočna sjedala. Potrebno je izvaditi naslon za glavu sa sjedala.

103
Sigurnost
5Grupe 2 i 3: od 15 do 36 kg

Grupe 2 i 3: od 15 do 36 kgL6
„GRACO Booster”
Dijete se veže sigurnosnim pojasom.
Postavlja se samo na prednje sjedalo
suvozača ili na stražnja bočna sjedala.
Mjesta za postavljanje dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje su homologirane kao univerzalne i pričvršćuju se
sigurnosnim pojasom (a), razvrstanih po težini djeteta i sjedalima u vozilu.
Težina djeteta / približna dob
Sjedalo Prednji zračni
jastuk suvozača
Do 13 kg (grupe 0 (b) i 0+) Do otprilike 1 godineOd 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starostiOd 15 do 25 kg(grupa 2)
Od 3 do otprilike 6 godinaOd 22 do 36 kg(grupa 3)
Od 6 do otprilike 10 godina
1. red (c) Sjedalo suvozača
s mogućnošću
podešavanja visine (d)
bez mogućnosti
podešavanja visine (e)


Isključen: "OFF" UUUU
Uključen: "ON" XUF UFUF

104
Sigurnost

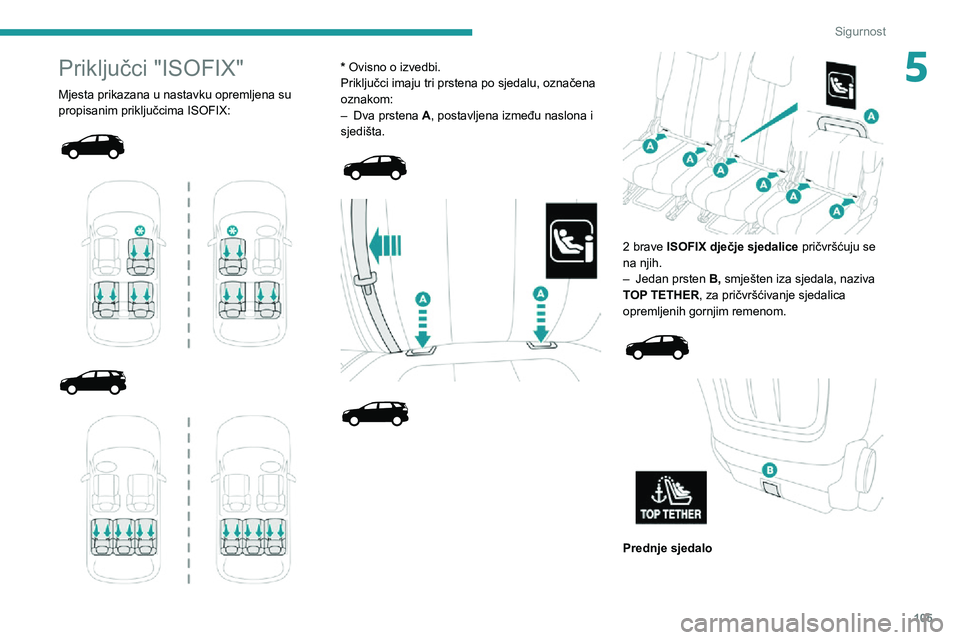

Priključci "ISOFIX"
Mjesta prikazana u nastavku opremljena su
propisanim priključcima ISOFIX:






Težina djeteta / približna dob
Sjedalo Prednji zračni
jastuk suvozača
Do 13 kg (grupe 0 (b) i 0+) Do otprilike 1 godineOd 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starostiOd 15 do 25 kg(grupa 2)
Od 3 do otprilike 6 godinaOd 22 do 36 kg(grupa 3)
Od 6 do otprilike 10 godina
2. red (f) Stražnja sjedala (c) (g)


U UUU


3. red (f)Stražnja bočna sjedala
UUUU
U: Mjesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i koja je univerzalno homologirana
za upotrebu okrenutu leđima ili licem prema
naprijed.
UF: Mjesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i homologirane kao univerzalne
za vožnju licem prema naprijed.
X: Mjesto nije prikladno za postavljanje dječje
sjedalice navedene grupe težine.
(a) Univerzalna dječja sjedalica: dječja sjedalica
koja se može postaviti u svako vozilo
opremljeno sigurnosnim pojasom. (b)
Grupa 0: od rođenja do 10 kg.

Nosiljke i autosjedalice za novorođenčad ne
mogu se postavljati na sjedalo suvozača.


Nosiljke i autosjedalice za novorođenčad ne
mogu se postavljati na sjedalo suvozača ili
u 3. red.
(c) Prije postavljanja djeteta na to mjesto,
upoznajte se s važećim propisima u svojoj
zemlji. (d)
Maksimalna visina
(e) Naslon uspravan.
(f) Pri postavljanju dječje sjedalice na stražnje
mjesto, leđima ili licem u smjeru vožnje,
pomaknite prednje sjedalo naprijed i zatim
uspravite naslon kako bi ostalo dovoljno
mjesta za dječju sjedalicu i za noge djeteta.
(g)


Dječja sjedalica s potpornom nogom nikada
se ne smije postavljati na stražnje srednje
sjedalo.

105
Sigurnost
5Priključci "ISOFIX"
Mjesta prikazana u nastavku opremljena su
propisanim priključcima ISOFIX:





* Ovisno o izvedbi.
Priključci imaju tri prstena po sjedalu, označena
oznakom:
– Dva prstena A, postavljena između naslona i
sjedišta.






2 brave ISOFIX dječje sjedalice pričvršćuju se
na njih.
– Jedan prsten B, smješten iza sjedala, naziva
TOP TETHER, za pričvršćivanje sjedalica
opremljenih gornjim remenom.



Prednje sjedalo

106
Sigurnost
„RÖMER Duo Plus ISOFIX”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg


Mjesta za postavljanje dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala vozila opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A do G, naznačena je na dječjoj
sjedalici pored logotipa i-Size.





* Ovisno o tržištu.
Stražnja sjedala
Ovaj sustav sprječava prevrtanje dječje sjedalice
u slučaju frontalnog sudara.
Sustav za pričvršćivanje ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.
Za pričvršćivanje dječje sjedalice na TOP
TETHER:
► Skinite i spremite naslon za glavu prije postavljanja dječje sjedalice (opet ga postavite
nakon vađenja dječje sjedalice).
► Provucite remen dječje sjedalice iza naslona sjedala, po sredini između otvora za šipke
naslona za glavu.
► Pričvrstite kopču gornjeg remena na prsten B.► Zategnite gornji remen.
Prilikom postavljanja dječje sjedalice ISOFIX na stražnje lijevo
sjedalo klupe, prije pričvršćivanja sjedalice
potrebno je odmaknuti stražnji središnji
sigurnosni pojas prema sredini vozila, kako
sjedalo ne bi ometalo rad pojasa.
Pogrešnim postavljanjem dječje sjedalice
u vozilu ugrožava se sigurnost djeteta u
slučaju nesreće.
Strogo se pridržavajte pravila ugradnje u
uputama za postavljanje dječje sjedalice.
Podatke o opcijama postavljanja ISOFIX
dječjih sjedalica u vašem vozilu potražite
u tablici pregleda.
Preporučene dječje
sjedalice ISOFIX
Također pogledajte proizvođačeve upute o postavljanju dječje sjedalice kako biste
doznali kako se ona postavlja i uklanja.
RÖMER Baby-Safe Plus i njegova baza ISOFIX
(klasa veličine: E)
Grupa 0+: od rođenja do 13 kg


Postavlja se leđima u smjeru vožnje, na bazu ISOFIX, koja se pričvršćuje na prstene A. Baza ima nogu čija se visina može
podešavati i koja se oslanja o podnicu vozila. Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom. U tom slučaju koristi se samo kućište koje se pričvršćuje na sjedalo sigurnosnim pojasom s tri hvatišta.

107
Sigurnost

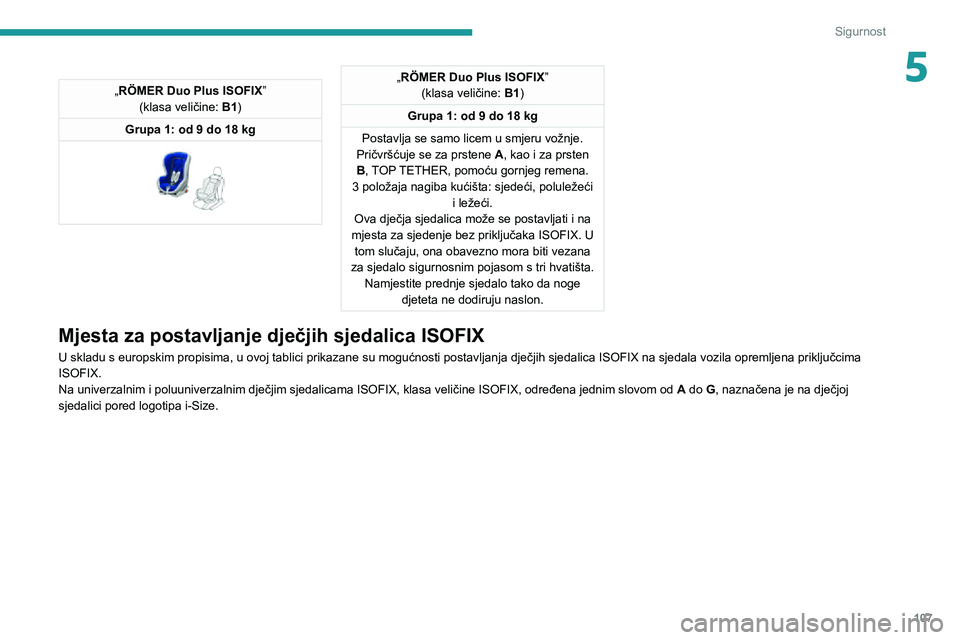

5„RÖMER Duo Plus ISOFIX”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg


„RÖMER Duo Plus ISOFIX ”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se za prstene A, kao i za prsten
B, TOP TETHER, pomoću gornjeg remena.
3 položaja nagiba kućišta: sjedeći, poluležeći i ležeći.
Ova dječja sjedalica može se postavljati i na
mjesta za sjedenje bez priključaka ISOFIX. U tom slučaju, ona obavezno mora biti vezana
za sjedalo sigurnosnim pojasom s tri hvatišta. Namjestite prednje sjedalo tako da noge djeteta ne dodiruju naslon.
Mjesta za postavljanje dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala vozila opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A do G, naznačena je na dječjoj
sjedalici pored logotipa i-Size.

108
Sigurnost

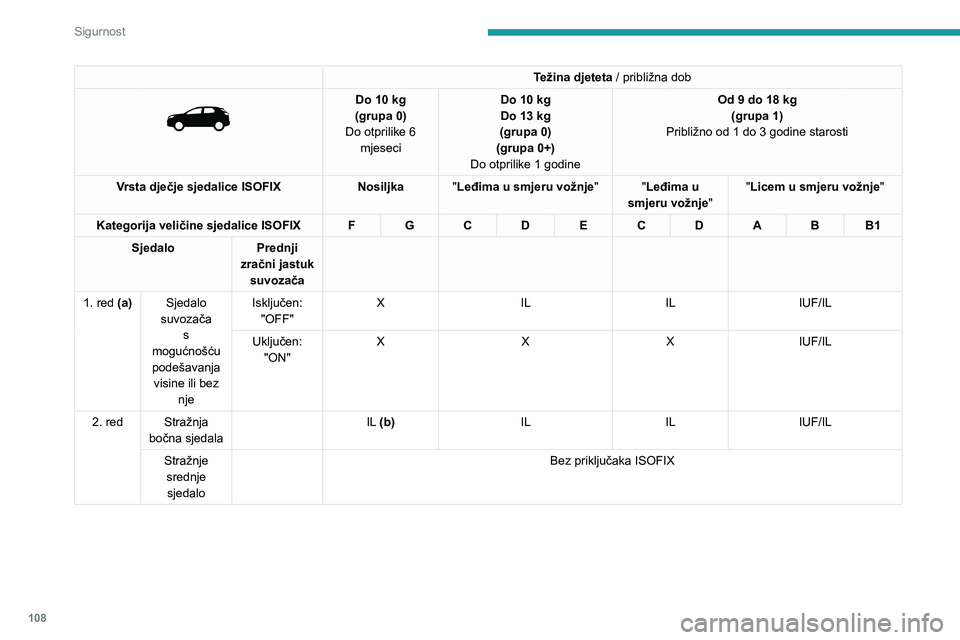

Težina djeteta / približna dob

Do 10 kg(grupa 0)
Do otprilike 6 mjeseciDo 10 kgDo 13 kg (grupa 0)
(grupa 0+)
Do otprilike 1 godine
Od 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starosti
Vrsta dječje sjedalice ISOFIX Nosiljka"Leđima u smjeru vožnje ""Leđima u
smjeru vožnje" "Licem u smjeru vožnje"
Kategorija veličine sjedalice ISOFIX FG CD EC DABB1
Sjedalo Prednji
zračni jastuk suvozača
1. red (a) Sjedalo
suvozača s
mogućnošću
podešavanja visine ili bez nje Isključen:
"OFF" Bez priključaka ISOFIX
Uključen: "ON"
Težina djeteta / približna dob

Do 10 kg(grupa 0)
Do otprilike 6 mjeseciDo 10 kgDo 13 kg (grupa 0)
(grupa 0+)
Do otprilike 1 godine
Od 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starosti
Vrsta dječje sjedalice ISOFIX Nosiljka"Leđima u smjeru vožnje ""Leđima u
smjeru vožnje" "Licem u smjeru vožnje"
Kategorija veličine sjedalice ISOFIX FG CD EC DABB1
Sjedalo Prednji
zračni jastuk suvozača
1. red (a) Sjedalo
suvozača s
mogućnošću
podešavanja visine ili bez nje Isključen:
"OFF" X
IL ILIUF/IL
Uključen: "ON" X
XXIUF/IL
2. red Stražnja
bočna sjedala IL (b)
ILILIUF/IL
Stražnje srednje sjedalo Bez priključaka ISOFIX
