PEUGEOT 5008 2021 Instrukcja obsługi (in Polish)

219
W razie awarii

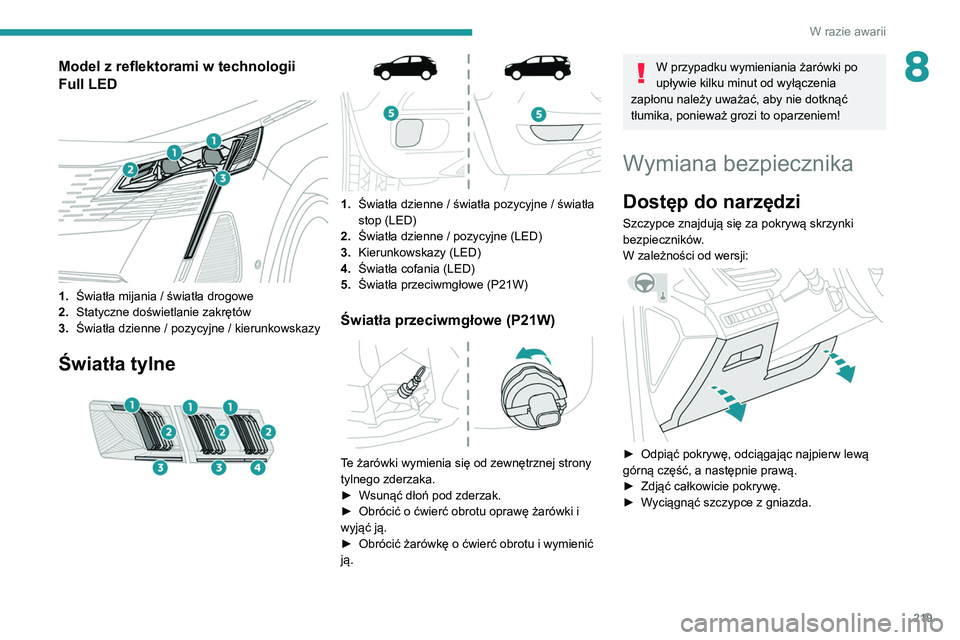

8Model z reflektorami w technologii
Full LED


1.Światła mijania / światła drogowe
2. Statyczne doświetlanie zakrętów
3. Światła dzienne / pozycyjne / kierunkowskazy
Światła tylne



1. Światła dzienne / światła pozycyjne / światła
stop (LED)
2. Światła dzienne / pozycyjne (LED)
3. Kierunkowskazy (LED)
4. Światła cofania (LED)
5. Światła przeciwmgłowe (P21W)
Światła przeciwmgłowe (P21W)

Te żarówki wymienia się od zewnętrznej strony
tylnego zderzaka.
►

Wsunąć dłoń pod zderzak.
►


Obrócić o ćwierć obrotu oprawę żarówki i
wyjąć ją.
►


Obrócić żarówkę o ćwierć obrotu i wymienić
ją.
W przypadku wymieniania żarówki po
upływie kilku minut od wyłączenia
zapłonu należy uważać, aby nie dotknąć
tłumika, ponieważ grozi to oparzeniem!
Wymiana bezpiecznika
Dostęp do narzędzi
Szczypce znajdują się za pokrywą skrzynki
bezpieczników.
W zależności od wersji:


► Odpiąć pokrywę, odciągając najpierw lewą
górną część, a następnie prawą.
►

Zdjąć całkowicie pokrywę.
►


W
yciągnąć szczypce z gniazda.

220
W razie awarii

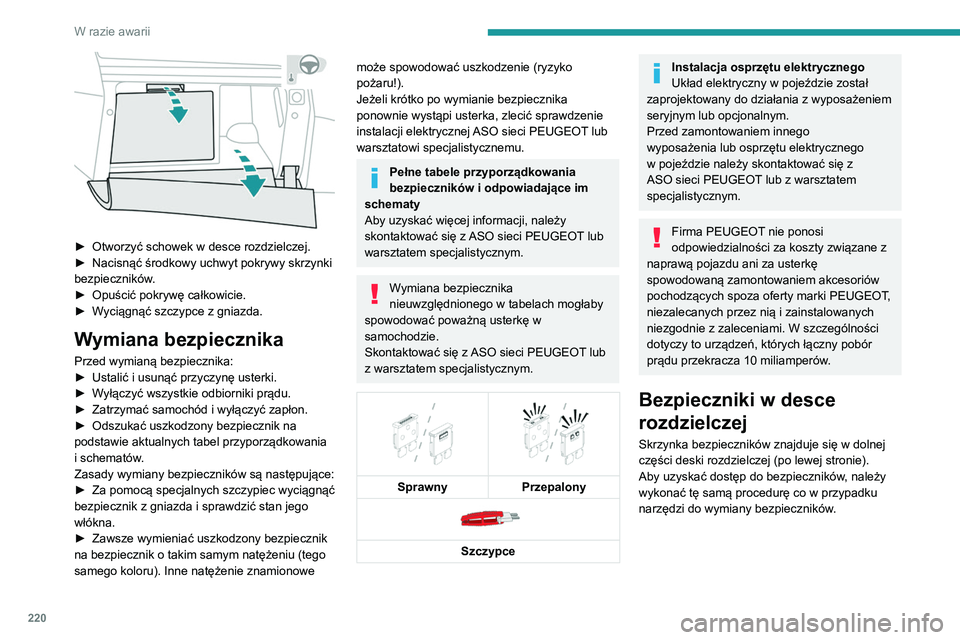

► Otworzyć schowek w desce rozdzielczej.
► Nacisnąć środkowy uchwyt pokrywy skrzynki
bezpieczników
.
►

Opuścić pokrywę całkowicie.
►


W
yciągnąć szczypce z gniazda.
Wymiana bezpiecznika
Przed wymianą bezpiecznika:
► Ustalić i usunąć przyczynę usterki.
►

W
yłączyć wszystkie odbiorniki prądu.
►

Zatrzymać samochód i wyłączyć zapłon.
►


Odszukać uszkodzony bezpiecznik na
podstawie aktualnych tabel przyporządkowania
i schematów

.
Zasady wymiany bezpieczników są następujące:
►

Za pomocą specjalnych szczypiec wyciągnąć
bezpiecznik z gniazda i sprawdzić stan jego
włókna.
►


Zawsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o takim samym natężeniu (tego
samego koloru). Inne natężenie znamionowe
może spowodować uszkodzenie (ryzyko
pożaru!).
Jeżeli krótko po wymianie bezpiecznika
ponownie wystąpi usterka, zlecić sprawdzenie
instalacji elektrycznej ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Pełne tabele przyporządkowania
bezpieczników i odpowiadające im
schematy
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
Wymiana bezpiecznika
nieuwzględnionego w tabelach mogłaby
spowodować poważną usterkę w
samochodzie.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.


Sprawny
Przepalony

Szczypce
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został
zaprojektowany do działania z wyposażeniem
seryjnym lub opcjonalnym.
Przed zamontowaniem innego
wyposażenia lub osprzętu elektrycznego
w pojeździe należy skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Firma PEUGEOT nie ponosi
odpowiedzialności za koszty związane z
naprawą pojazdu ani za usterkę
spowodowaną zamontowaniem akcesoriów
pochodzących spoza oferty marki PEUGEOT,
niezalecanych przez nią i zainstalowanych
niezgodnie z zaleceniami. W szczególności
dotyczy to urządzeń, których łączny pobór
prądu przekracza 10
miliamperów.
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Aby uzyskać dostęp do bezpieczników, należy
wykonać tę samą procedurę co w przypadku
narzędzi do wymiany bezpieczników.
Wersja 1 (Full)
Skrzynka 1Nr bezpiecznika Prąd znamionowy (A) Funkcje F1 3 AOtwieranie i uruchamianie bez użycia kluczyka
F2 5 AEkran wielofunkcyjny
F5 5 AKamera cofania – wspomaganie parkowania
F7 10 AWzmacniacz Hi-Fi
F8 20 AWycieraczka tylnej szyby
F10 30 AZamki
F 11 30 AZamki
F17 10 AGniazdo akcesoriów 12 V w bagażniku
F18 5 APołączenie alarmowe i assistance
F22 3 AOświetlenie schowka w desce rozdzielczej
F26 3 AZestaw kontrolek niezapięcia pasów bezpieczeństwa
F27 3 ACzujnik deszczu/światła
F31 5 APoduszki powietrzne.
F33 15 AGniazdo akcesoriów 12 V z przodu
F35 5 AZestaw wskaźników
F36 20 AEkran dotykowy – system audio/nawigacji
Skrzynka 2 Nr bezpiecznika Prąd znamionowy (A) FunkcjeF17 10 AZapamiętywanie ustawień stanowiska kierowcy

221
W razie awarii

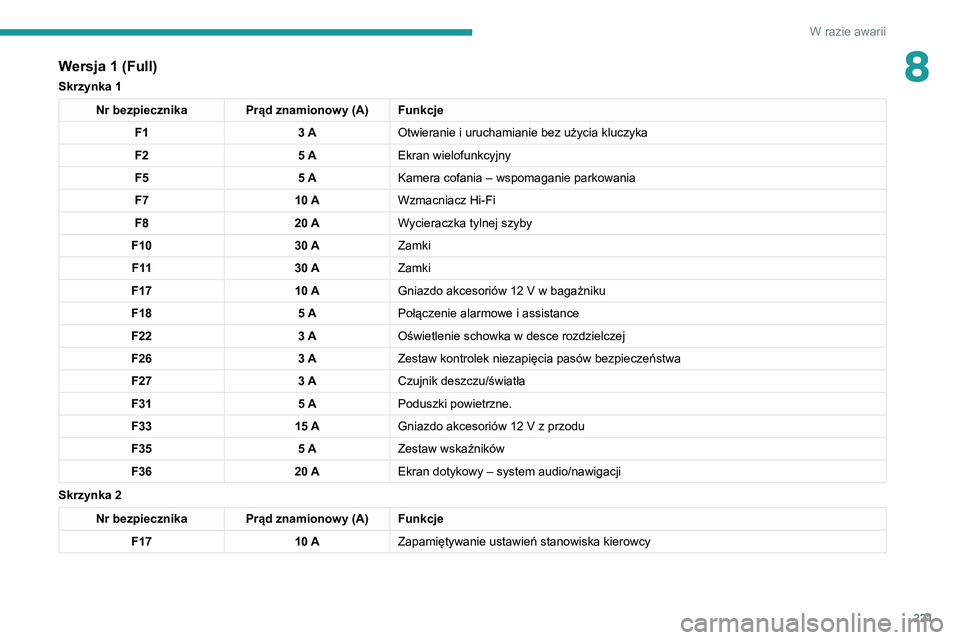

8Wersja 1 (Full)
Skrzynka 1
Nr bezpiecznika Prąd znamionowy (A) FunkcjeF1 3 AOtwieranie i uruchamianie bez użycia kluczyka
F2 5 AEkran wielofunkcyjny
F5 5 AKamera cofania – wspomaganie parkowania
F7 10 AWzmacniacz Hi-Fi
F8 20 AWycieraczka tylnej szyby
F10 30 AZamki
F 11 30 AZamki
F17 10 AGniazdo akcesoriów 12
V w bagażniku
F18 5 APołączenie alarmowe i assistance
F22 3 AOświetlenie schowka w desce rozdzielczej
F26 3 AZestaw kontrolek niezapięcia pasów bezpieczeństwa
F27 3 ACzujnik deszczu/światła
F31 5 APoduszki powietrzne.
F33 15
AGniazdo akcesoriów 12
V z przodu
F35 5 AZestaw wskaźników
F36 20 AEkran dotykowy – system audio/nawigacji
Skrzynka 2
Nr bezpiecznika Prąd znamionowy (A) Funkcje F17 10 AZapamiętywanie ustawień stanowiska kierowcy

222
W razie awarii

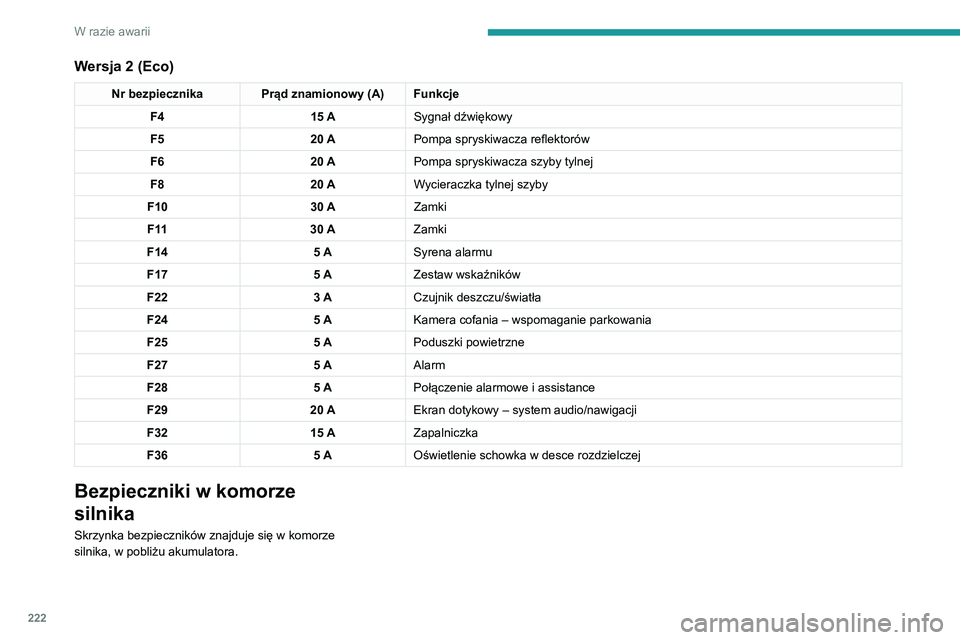

Wersja 2 (Eco)
Nr bezpiecznika Prąd znamionowy (A) FunkcjeF4 15
ASygnał dźwiękowy
F5 20 APompa spryskiwacza reflektorów
F6 20 APompa spryskiwacza szyby tylnej
F8 20 AWycieraczka tylnej szyby
F10 30 AZamki
F 11 30 AZamki
F14 5 ASyrena alarmu
F17 5 AZestaw wskaźników
F22 3 ACzujnik deszczu/światła
F24 5 AKamera cofania – wspomaganie parkowania
F25 5 APoduszki powietrzne
F27 5 AAlarm
F28 5 APołączenie alarmowe i assistance
F29 20 AEkran dotykowy – system audio/nawigacji
F32 15
AZapalniczka
F36 5 AOświetlenie schowka w desce rozdzielczej
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w komorze
silnika, w pobliżu akumulatora.
Uzyskiwanie dostępu do
bezpieczników


Wersja 1 (Full)
Skrzynka 1
Nr bezpiecznika Prąd znamionowy (A) FunkcjeF14 15 APompa spryskiwacza szyb
F15 5 AWspomaganie kierownicy.
F20 25 APompa spryskiwacza szyb
F22 15 ASygnał dźwiękowy
F23 15 APrawe światło drogowe
F24 15 ALewe światło drogowe
Skrzynka 2 Nr bezpiecznika Prąd znamionowy (A) Funkcje F8 30 AUkład oczyszczania spalin silnika Diesla (AdBlue).
F12 15 AAutomatyczna skrzynia biegów.

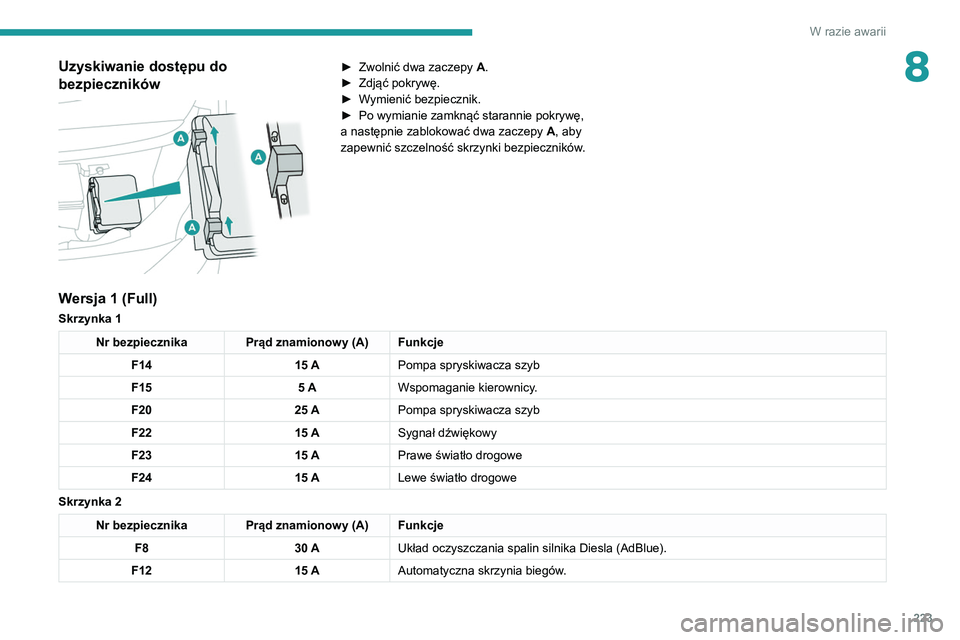

223
W razie awarii
8Uzyskiwanie dostępu do
bezpieczników


► Zwolnić dwa zaczepy A .
► Zdjąć pokrywę.
►

W
ymienić bezpiecznik.
►

Po wymianie zamknąć starannie pokrywę,
a następnie zablokować dwa zaczepy A

, aby
zapewnić szczelność skrzynki bezpieczników.
Wersja 1 (Full)
Skrzynka 1
Nr bezpiecznika Prąd znamionowy (A) Funkcje
F14 15
APompa spryskiwacza szyb
F15 5 AWspomaganie kierownicy.
F20 25 APompa spryskiwacza szyb
F22 15
ASygnał dźwiękowy
F23 15
APrawe światło drogowe
F24 15
ALewe światło drogowe
Skrzynka 2
Nr bezpiecznika Prąd znamionowy (A) Funkcje F8 30 AUkład oczyszczania spalin silnika Diesla (AdBlue).
F12 15
AAutomatyczna skrzynia biegów.

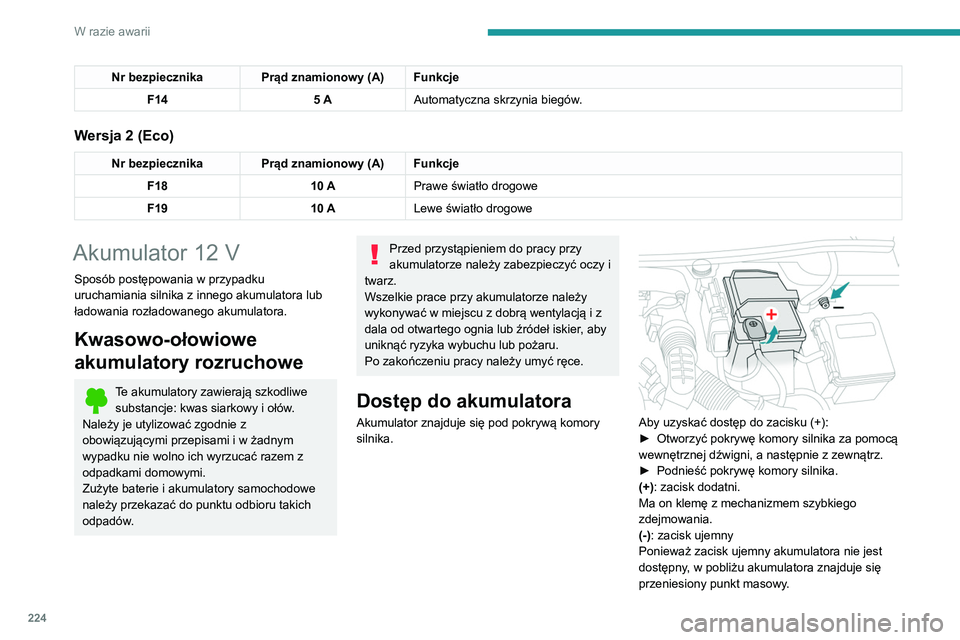

224
W razie awarii
Nr bezpiecznika Prąd znamionowy (A) FunkcjeF14 5 AAutomatyczna skrzynia biegów.
Wersja 2 (Eco)
Nr bezpiecznika Prąd znamionowy (A) Funkcje
F18 10 APrawe światło drogowe
F19 10 ALewe światło drogowe
Akumulator 12 V
Sposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Kwasowo-ołowiowe
akumulatory rozruchowe
Te akumulatory zawierają szkodliwe
substancje: kwas siarkowy i ołów.
Należy je utylizować zgodnie z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem z
odpadkami domowymi.
Zużyte baterie i akumulatory samochodowe
należy przekazać do punktu odbioru takich
odpadów.
Przed przystąpieniem do pracy przy
akumulatorze należy zabezpieczyć oczy i
twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w miejscu z dobrą wentylacją i z
dala od otwartego ognia lub źródeł iskier, aby
uniknąć ryzyka wybuchu lub pożaru.
Po zakończeniu pracy należy umyć ręce.
Dostęp do akumulatora
Akumulator znajduje się pod pokrywą komory
silnika.


Aby uzyskać dostęp do zacisku (+):
► Otworzyć pokrywę komory silnika za pomocą
wewnętrznej dźwigni, a następnie z zewnątrz.
►

Podnieść pokrywę komory silnika.
(+)

: zacisk dodatni.
Ma on klemę z mechanizmem szybkiego
zdejmowania.
(-): zacisk ujemny
Ponieważ zacisk ujemny akumulatora nie jest
dostępny, w pobliżu akumulatora znajduje się
przeniesiony punkt masowy.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych albo urządzenia rozruchowego.
Nigdy nie wykonywać rozruchu poprzez
podłączenie prostownika.
Nie używać urządzenia rozruchowego o
napięciu 24 V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego napięcie
znamionowe wynosi 12 V, a pojemność
znamionowa odpowiada pojemności
rozładowanego akumulatora.
Samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki,
światła itd.).
Zadbać, aby przewody rozruchowe nie
przebiegały w pobliżu ruchomych części
silnika (wentylator, pasek itp.).
Nie odłączać zacisku (+) podczas pracy
silnika.

225
W razie awarii

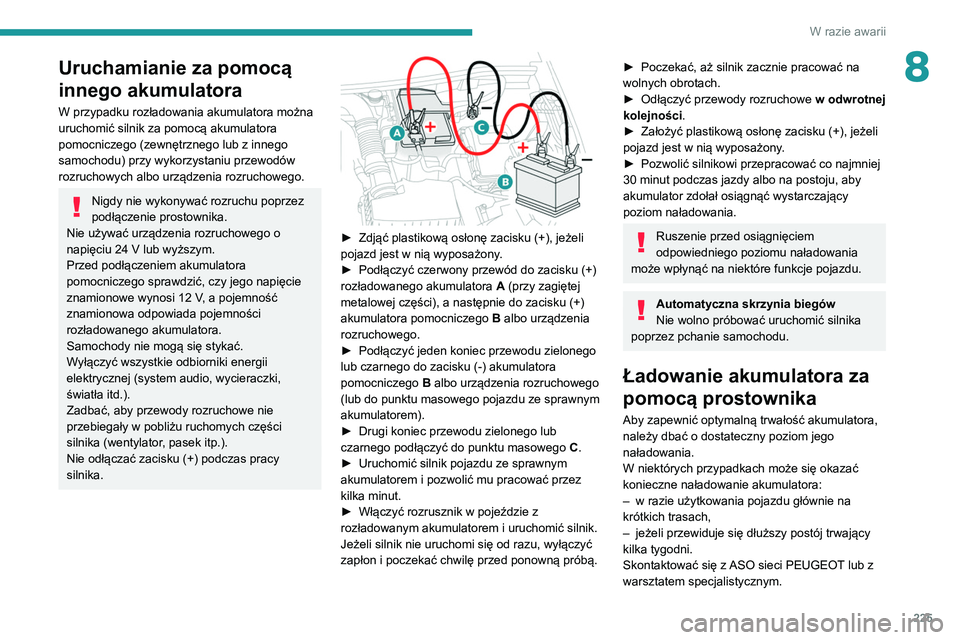

8Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych albo urządzenia rozruchowego.
Nigdy nie wykonywać rozruchu poprzez
podłączenie prostownika.
Nie używać urządzenia rozruchowego o
napięciu 24
V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego napięcie
znamionowe wynosi 12
V, a pojemność
znamionowa odpowiada pojemności
rozładowanego akumulatora.
Samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki,
światła itd.).
Zadbać, aby przewody rozruchowe nie
przebiegały w pobliżu ruchomych części
silnika (wentylator, pasek itp.).
Nie odłączać zacisku (+) podczas pracy
silnika.


► Zdjąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony .
►

Podłączyć czerwony przewód do zacisku (+)
rozładowanego akumulatora A

(przy zagiętej
metalowej części), a następnie do zacisku (+)
akumulatora pomocniczego B albo urządzenia
rozruchowego.
►

Podłączyć jeden koniec przewodu zielonego
lub czarnego do zacisku (-) akumulatora
pomocniczego B

albo urządzenia rozruchowego
(lub do punktu masowego pojazdu ze sprawnym
akumulatorem).
►

Drugi koniec przewodu zielonego lub
czarnego podłączyć do punktu masowego C

.
►

Uruchomić silnik pojazdu ze sprawnym
akumulatorem i pozwolić mu pracować przez
kilka minut.
►


Włączyć rozrusznik w pojeździe z
rozładowanym akumulatorem i uruchomić silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i poczekać chwilę przed ponowną próbą.
► Poczekać, aż silnik zacznie pracować na
wolnych obrotach.
►

Odłączyć przewody rozruchowe w odwrotnej
kolejności

.
►

Założyć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony

.
►

Pozwolić silnikowi przepracować co najmniej
30

minut podczas jazdy albo na postoju, aby
akumulator zdołał osiągnąć wystarczający
poziom naładowania.
Ruszenie przed osiągnięciem
odpowiedniego poziomu naładowania
może wpłynąć na niektóre funkcje pojazdu.
Automatyczna skrzynia biegów
Nie wolno próbować uruchomić silnika
poprzez pchanie samochodu.

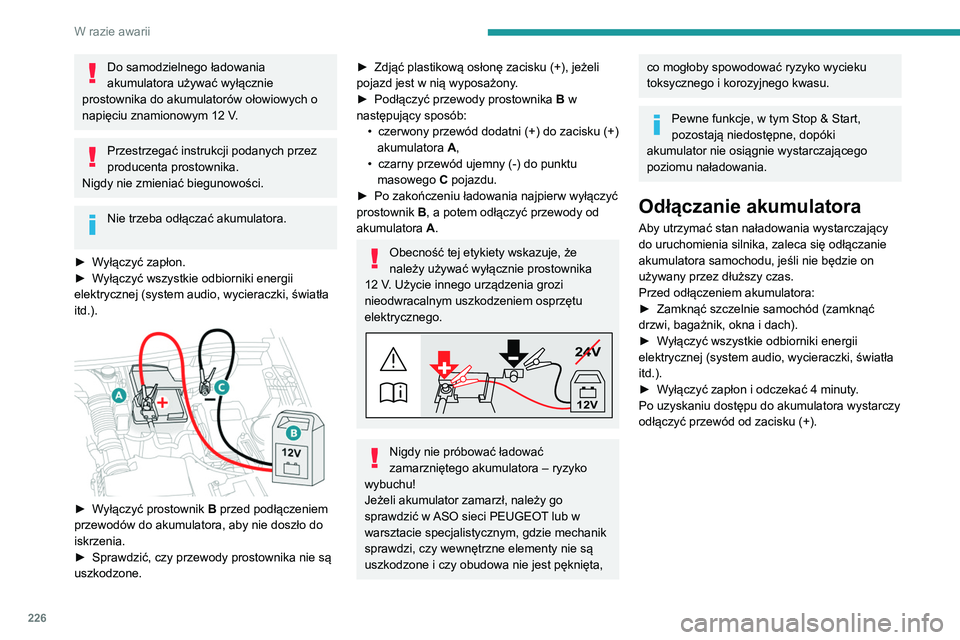

Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną trwałość akumulatora,
należy dbać o dostateczny poziom jego
naładowania.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
–

w razie użytkowania pojazdu głównie na
krótkich trasach,
–


jeżeli przewiduje się dłuższy postój trwający
kilka tygodni.
Skontaktować się z

ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

226
W razie awarii
Do samodzielnego ładowania
akumulatora używać wyłącznie
prostownika do akumulatorów ołowiowych o
napięciu znamionowym 12
V.
Przestrzegać instrukcji podanych przez
producenta prostownika.
Nigdy nie zmieniać biegunowości.
Nie trzeba odłączać akumulatora.
►

W

yłączyć zapłon.
►

W

yłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki, światła
itd.).


► Wyłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby nie doszło do
iskrzenia.
►

Sprawdzić, czy przewody prostownika nie są
uszkodzone.
► Zdjąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony .
►

Podłączyć przewody prostownika B

w
następujący sposób: •

czerwony przewód dodatni (+) do zacisku (+)
akumulatora A

,
•

czarny przewód ujemny (-) do punktu
masowego C

pojazdu.
►

Po zakończeniu ładowania najpierw wyłączyć
prostownik B

, a potem odłączyć przewody od
akumulatora A.
Obecność tej etykiety wskazuje, że
należy używać wyłącznie prostownika
12

V. Użycie innego urządzenia grozi
nieodwracalnym uszkodzeniem osprzętu
elektrycznego.
24V
12V
Nigdy nie próbować ładować
zamarzniętego akumulatora – ryzyko
wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym, gdzie mechanik
sprawdzi, czy wewnętrzne elementy nie są
uszkodzone i czy obudowa nie jest pęknięta,
co mogłoby spowodować ryzyko wycieku
toksycznego i korozyjnego kwasu.
Pewne funkcje, w tym Stop & Start,
pozostają niedostępne, dopóki
akumulator nie osiągnie wystarczającego
poziomu naładowania.
Odłączanie akumulatora
Aby utrzymać stan naładowania wystarczający
do uruchomienia silnika, zaleca się odłączanie
akumulatora samochodu, jeśli nie będzie on
używany przez dłuższy czas.
Przed odłączeniem akumulatora:
►

Zamknąć szczelnie samochód (zamknąć
drzwi, bagażnik, okna i dach).
►


W
yłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki, światła
itd.).
►

W
yłączyć zapłon i odczekać 4 minuty.
Po uzyskaniu dostępu do akumulatora wystarczy
odłączyć przewód od zacisku (+).
Klema z mechanizmem szybkiego
zdejmowania
Odłączanie zacisku (+)

► Unieść plastikową osłonę zacisku (+) (w
zależności od wyposażenia).
► Podnieść maksymalnie dźwignię A, aby
zwolnić klemę B.
► Zdjąć klemę B.
Podłączanie zacisku (+)

227
W razie awarii

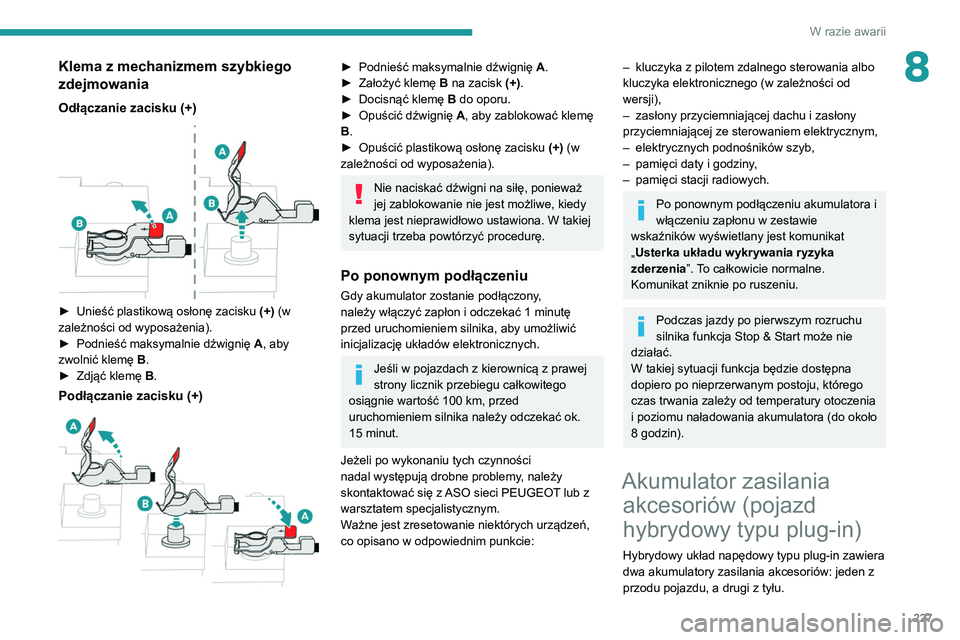

8Klema z mechanizmem szybkiego
zdejmowania
Odłączanie zacisku (+)

► Unieść plastikową osłonę zacisku (+) (w
zależności od wyposażenia).
►

Podnieść maksymalnie dźwignię A

, aby
zwolnić klemę B.
►

Zdjąć klemę
B.
Podłączanie zacisku (+)

► Podnieść maksymalnie dźwignię A .
► Założyć klemę B na zacisk (+).
►

Docisnąć klemę B

do oporu.
►

Opuścić dźwignię A

, aby zablokować klemę
B.
►

Opuścić plastikową osłonę zacisku (+)

(w
zależności od wyposażenia).
Nie naciskać dźwigni na siłę, ponieważ
jej zablokowanie nie jest możliwe, kiedy
klema jest nieprawidłowo ustawiona. W takiej
sytuacji trzeba powtórzyć procedurę.
Po ponownym podłączeniu
Gdy akumulator zostanie podłączony,
należy włączyć zapłon i odczekać 1 minutę
przed uruchomieniem silnika, aby umożliwić
inicjalizację układów elektronicznych.
Jeśli w pojazdach z kierownicą z prawej
strony licznik przebiegu całkowitego
osiągnie wartość 100
km, przed
uruchomieniem silnika należy odczekać ok.
15

minut.
Jeżeli po wykonaniu tych czynności
nadal występują drobne problemy, należy
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Ważne jest zresetowanie niektórych urządzeń,
co opisano w odpowiednim punkcie:
– kluczyka z pilotem zdalnego sterowania albo
kluczyka elektronicznego (w zależności od
wersji),
–

zasłony przyciemniającej dachu i zasłony
przyciemniającej ze sterowaniem elektrycznym,
–


elektrycznych podnośników szyb,
–


pamięci daty i godziny
,
–

pamięci stacji radiowych.
Po ponownym podłączeniu akumulatora i
włączeniu zapłonu w zestawie
wskaźników wyświetlany jest komunikat
„Usterka układu wykrywania ryzyka
zderzenia”. To całkowicie normalne.
Komunikat zniknie po ruszeniu.
Podczas jazdy po pierwszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W takiej sytuacji funkcja będzie dostępna
dopiero po nieprzerwanym postoju, którego
czas trwania zależy od temperatury otoczenia
i poziomu naładowania akumulatora (do około
8 godzin).
Akumulator zasilania akcesoriów (pojazd
hybrydowy typu plug-in)
Hybrydowy układ napędowy typu plug-in zawiera
dwa akumulatory zasilania akcesoriów: jeden z
przodu pojazdu, a drugi z tyłu.

228
W razie awarii
Akumulatory zawierają szkodliwe substancje: kwas siarkowy i ołów.
Należy je utylizować zgodnie z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem z
odpadkami domowymi.
Zużyte baterie i akumulatory samochodowe
należy przekazać do punktu odbioru takich
odpadów.
Przed przystąpieniem do pracy przy
akumulatorach należy zabezpieczyć oczy
i twarz.
Wszelkie prace przy akumulatorach należy
wykonywać w miejscu z dobrą wentylacją i z
dala od otwartego ognia lub źródeł iskier, aby
uniknąć ryzyka wybuchu lub pożaru.
Po zakończeniu pracy należy umyć ręce.
W sprawie wymiany akumulatorów
skontaktować się z ASO sieci PEUGEOT albo
z warsztatem specjalistycznym.
Nie uruchamiać innego pojazdu ani nie
doładowywać go, używając
akumulatorów pojazdu.
Dostęp do akumulatorów
Przód
Akumulator przedni znajduje się pod pokrywą
komory silnika.


Aby uzyskać dostęp do zacisku (+):
► Otworzyć pokrywę komory silnika za pomocą
wewnętrznej dźwigni, a następnie z zewnątrz.
►

Podnieść pokrywę komory silnika.
(+)

: zacisk dodatni z mechanizmem szybkiego
zdejmowania
(-): zacisk ujemny
Ponieważ zacisk ujemny akumulatora nie jest
dostępny, w pobliżu akumulatora znajduje się
przeniesiony punkt masowy.
Wersja tylna
Akumulator tylny znajduje się w bagażniku.
Aby uzyskać dostęp do akumulatora:


► Unieść podłogę bagażnika.
(+): zacisk dodatni pod czerwoną plastikową
osłoną (brak dostępu)
(-): zacisk ujemny z czarną klemą z
mechanizmem szybkiego zdejmowania
Ładowanie przedniego
akumulatora za pomocą
prostownika
Aby zapewnić optymalną trwałość przedniego
akumulatora, trzeba dbać o dostateczny poziom
jego naładowania.
Czasami może być konieczne naładowanie tego
akumulatora:
–

w razie użytkowania pojazdu głównie na
krótkich trasach,
–


jeżeli przewiduje się dłuższy postój trwający
kilka tygodni.
Skontaktować się z

ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Do samodzielnego ładowania przedniego
akumulatora używać wyłącznie
prostownika do akumulatorów ołowiowych o
napięciu znamionowym 12
V.
