8
199
Información práctica

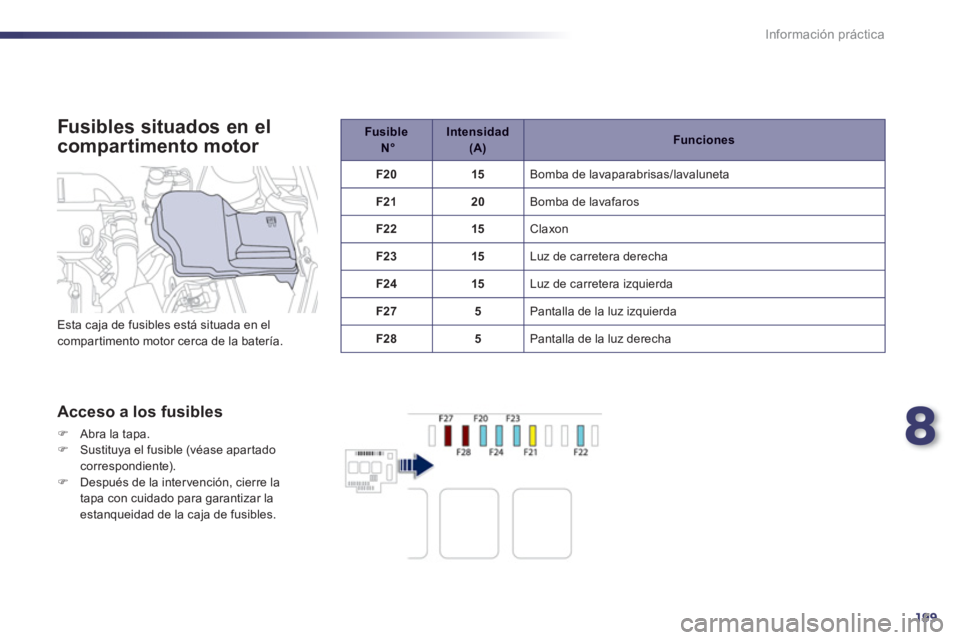

Fusibles situados en el
compartimento motor


Acceso a los fusibles
)Abra la tapa. )Sustituya el fusible (véase apar tadocorrespondiente). )Después de la inter vención, cierre la
tapa con cuidado para garantizar la estanqueidad de la caja de fusibles.


Fusible N°

Intensidad (A)


Funciones
F20 15
Bomba de lavaparabrisas/lavaluneta
F2
120 Bomba de lavafaros
F2215 Claxon
F2
315 Luz de carretera derecha
F2
415 Luz de carretera izquierda
F27 5
Pantalla de la luz izquierda
F2
85 Pantalla de la luz derecha
Esta caja de fusibles está situada en elcompar timento motor cerca de la batería.

200
i !
!
Información práctica

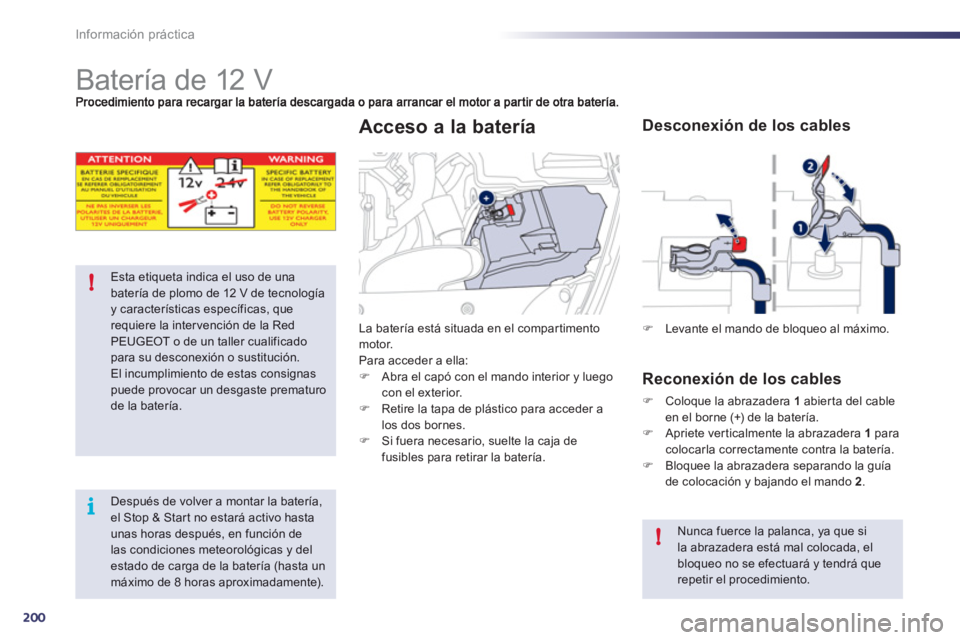

Batería de 12 V
Esta etiqueta indica el uso de unabatería de plomo de 12 V de tecnología y características específicas, querequiere la intervención de la RedPEUGEOT o de un taller cualificado para su desconexión o sustitución.
El incumplimiento de estas consignaspuede provocar un desgaste prematuro de la batería.


Después de volver a montar la batería, el Stop & Start no estará activo hastaunas horas después, en función de las condiciones meteorológicas y del estado de carga de la batería (hasta un máximo de 8 horas aproximadamente). La batería está situada en el com
partimento
motor.
Para acceder a ella: )
Abra el capó con el mando interior y luegocon el exterior.)
Retire la tapa de plástico para acceder a los dos bornes.)
Si fuera necesario, suelte la caja de fusibles para retirar la batería.


Acceso a la batería
)Levante el mando de bloqueo al máximo.




Desconexión de los cables

Reconexión de los cables
)Coloque la abrazadera 1abierta del cableen el borne (+) de la batería.
)Apriete verticalmente la abrazadera 1para colocarla correctamente contra la batería.)Bloquee la abrazadera separando la guía
de colocación y bajando el mando 2 .

Nunca fuerce la palanca, ya que si
la abrazadera está mal colocada, el bloqueo no se efectuará y tendrá que repetir el procedimiento.

8
201
i
Información práctica

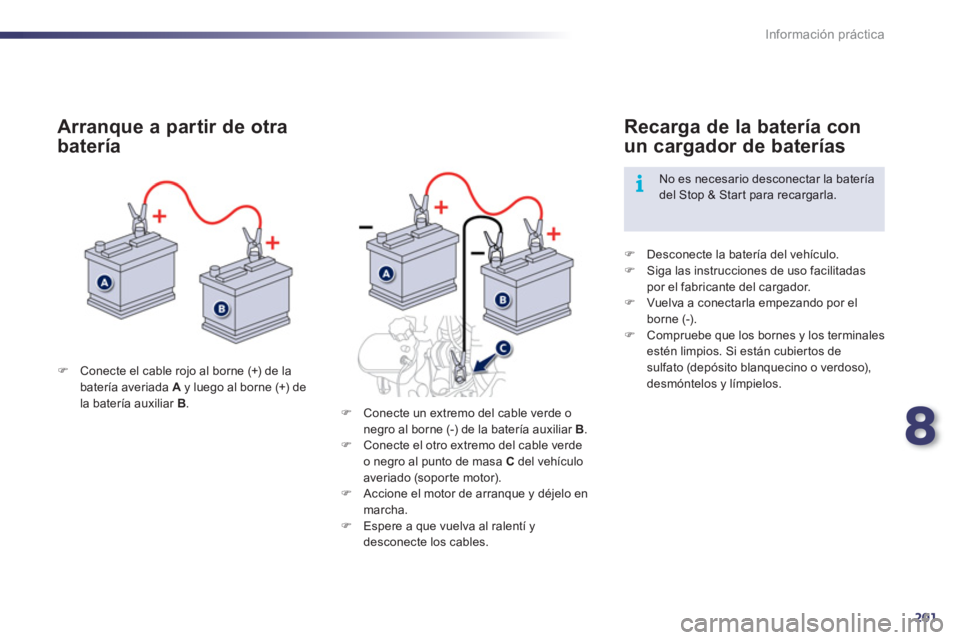

)Conecte el cable rojo al borne (+) de labatería averiada A y luego al borne (+) de
la batería auxiliar B.

Arranque a partir de otra
batería
)
Desconecte la batería del vehículo. )
Siga las instrucciones de uso facilitadas por el fabricante del cargador. )
Vuelva a conectarla empezando por el
borne (-).) Compruebe que los bornes y los terminales estén limpios. Si están cubier tos desulfato (depósito blanquecino o verdoso),
desmóntelos y límpielos.

Recarga de la batería con
un cargador de baterías


No es necesario desconectar la bateríadel Stop & Star t para recargarla.
)
Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B.
) Conecte el otro extremo del cable verde
o negro al punto de masa Cdel vehículo
averiado (sopor te motor).) Accione el motor de arranque y déjelo en
marcha. ) Espere a que vuelva al ralentí y desconecte los cables.

202
!
i
Información práctica

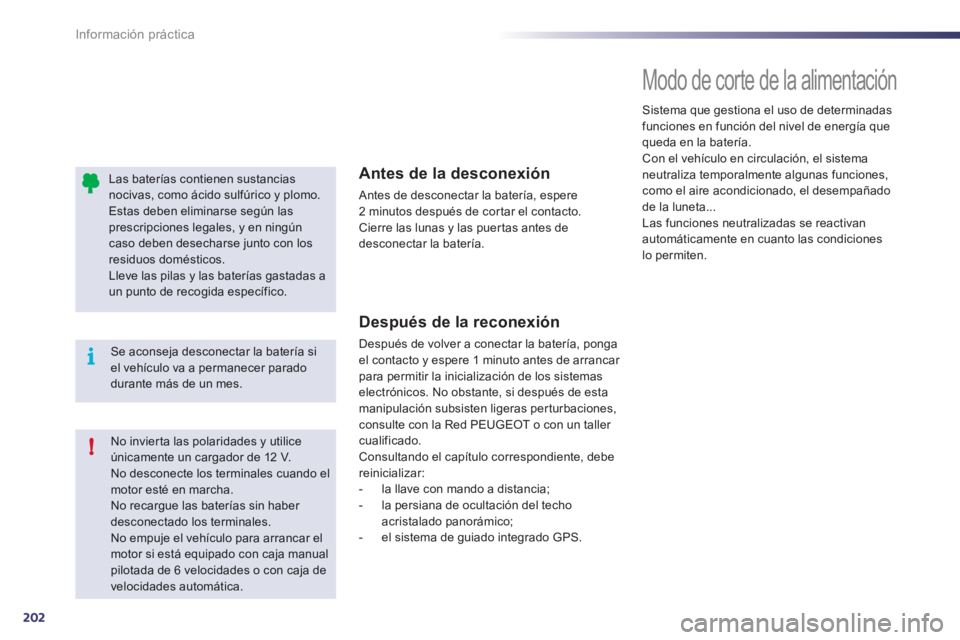

Las baterías contienen sustancias nocivas, como ácido sulfúrico y plomo.Estas deben eliminarse según las prescripciones legales, y en ningúncaso deben desecharse junto con losresiduos domésticos.
Lleve las pilas y las baterías gastadas a un punto de recogida específico.


No invierta las polaridades y utiliceúnicamente un cargador de 12 V.
No desconecte los terminales cuando elmotor esté en marcha.
No recargue las baterías sin haber desconectado los terminales.
No empuje el vehículo para arrancar elmotor si está equipado con caja manualpilotada de 6 velocidades o con caja de velocidades automática.

Se aconseja desconectar la batería si el vehículo va a permanecer parado durante más de un mes.


Antes de la desconexión

Antes de desconectar la batería, espere2 minutos después de cortar el contacto.

Cierre las lunas y las puer tas antes de desconectar la batería.

Después de la reconexión

Después de volver a conectar la batería, ponga el contacto y espere 1 minuto antes de arrancar para permitir la inicialización de los sistemaselectrónicos. No obstante, si después de esta
manipulación subsisten ligeras perturbaciones, consulte con la Red PEUGEOT o con un taller
cualificado.
Consultando el capítulo correspondiente, debe
reinicializar:


- la llave con mando a distancia;

- la persiana de ocultación del techo
acristalado
panorámico;

- el sistema de guiado integrado GPS.








Modo de corte de la alimentación

Sistema que gestiona el uso de determinadas
funciones en función del nivel de energía que queda en la batería.
Con el vehículo en circulación
, el sistemaneutraliza temporalmente algunas funciones,como el aire acondicionado, el desempañadode la luneta...
Las funciones neutralizadas se reactivan automáticamente en cuanto las condiciones
lo permiten.

8
203
Información práctica
Sistema que gestiona el tiempo de
funcionamiento de determinadas funciones para preser var una carga suficiente en
l
a batería.
Después de apagar el motor, y durante
un tiempo acumulado máximo de
a
proximadamente cuarenta minutos, aúnpueden utilizarse funciones como el sistema
de audio y telemática, los limpiaparabrisas,
las luces de cruce, las luces de techo, etc.








Modo economía de energía
Activación del modo

A continuación, un mensaje de activación del
modo economía de energía aparece en la pantalla del cuadro de a bordo y las funciones activas se ponen en vigilancia. Si en ese momento se está realizando una
comunicación telefónica, ésta se mantendrá
durante aproximadamente 10 minutos con el kit
manos libres del autorradio.


Desactivación del modo

Las funciones volverán a activarse automáticamente al volver a utilizar el vehículo.
)
Para recuperar su disponibilidad inmediata,
arranque el motor y déjelo en marcha durante:
- menos de diez minutos, para disponer
de los equipamientos duranteaproximadamente cinco minutos;
- más de diez minutos, para conser varlos
durante aproximadamente
tr
einta minutos.

Respete los tiempos indicados de
funcionamiento del motor para garantizar queel nivel de carga de la batería sea correcto.
No arranque y pare el motor repetidamente yde forma continua para recargar la batería.
Cuando la batería está descargada, el motor no
arranca (ver apar tado "Batería").

204
Información práctica








Cambio de una escobilla del limpiaparabrisas
escobilla delantera
)
Inmediatamente después de cor tar el contacto, accione el mando del limpiaparabrisas para poner las escobillasen el centro del parabrisas.


Desmontaje
)
Levante el brazo correspondiente.)
Suelte la escobilla y retírela.


Montaje
)Coloque la nueva escobilla y fíjela.)Abata el brazo con cuidado.


Después de montar una
escobilla delantera
)Ponga el contacto. )Accione de nuevo el mando del
limpiaparabrisas para colocar las
escobillas en posición de reposo.

8
205
i
Información práctica




Remolcado del vehículo
Procedimiento para remolcar su vehículo o remolcar otro vehículo mediante un dispositivo mecánico amovible.
Remolcado desde la parte delanteraAcceso al utillaje

La anilla de remolcado está situada debajo del suelo del maletero.
Para acceder a ella: )abra el maletero, )levante el suelo, )saque la anilla de remolcado.
)
En el paragolpes delantero, suelte la tapa
presionando en la par te inferior de la
mi
sma. ) Enrosque al máximo la anilla de remolcado.)
Instale la barra de remolcado. )
Encienda la señal de emergencia en el
vehículo remolcado.
) Ponga la palanca de cambios enpunto muerto (posición N
parala caja de velocidades manualpilotada o automática). No respetar esta particularidad puede conllevar el deterioro dealgunos órganos del sistema de frenos y la ausencia de asistencia a la frenada al arrancar el motor.

206
!
Información práctica
Consignas generales
Respete el código de circulación vigente en cada país. Compruebe que el peso del vehículotractor es superior al del vehículo remolcado. El conductor debe permanecer en elpuesto de conducción del vehículoremolcado. Está prohibido remolcar un vehículo enautopista, autovía o vía rápida.Para remolcar un vehículo con las cuatroruedas en el suelo, utilice simpre unabarra de remolcado homologada. Estáprohibido utilizar cuerdas o correas.Si el vehículo remolcado tiene el motor apagado, la asistencia a la frenada y de dirección no están operativas. En los siguientes casos, es obligatorioque el remolcado del vehículo searealizado por un profesional: - vehículo inmovilizado en autopista,
autovía o vía rápida;- imposible poner la caja develocidades en punto muerto,desbloquear la dirección o destensar el freno de estacionamiento; - remolcado con sólo dos ruedas enel suelo;- falta de barra de remolcadohomologada...

Remolcado desde la parte trasera
)En el paragolpes trasero, suelte la tapapresionando en la parte inferior de lamisma.)Enrosque al máximo la anilla de remolcado. )Instale la barra de remolcado.)Encienda la señal de emergencia en elvehículo remolcado.

8
207
i
!
Información práctica





Enganche de un remolque...

Se recomienda utilizar enganches de remolque y cableado originalesPEUGEOT, que han sido probadosy homologados desde el diseño del vehículo, y confiar el montaje de este dispositivo a la red PEUGEOT o a untaller cualificado.
En caso de no realizar el montajeen la red PEUGEOT, é s t e d e b eefectuarse imperativamente según laspreconizaciones del fabricante.

Dispositivo mecánico adaptado para en
ganchar
un remolque con señalización y alumbrado complementarios.
Su vehículo ha sido concebido esencialmentepara transpor tar personas y equipaje, pero
también puede utilizarse para arrastrar
un remolque.
Obturador
En caso de remolcado del vehículo, es obligatorioretirar el obturador situado en el paragolpes
delantero, si el vehículo dispone de él.
Para ello, consulte con la Red PEU
GEOT o con un taller cualificado.
La conducción con remolque someteal vehículo tractor a un mayor esfuerzo y exige que el conductor preste unaatención especial.

208
i
Información práctica
Consejos de conducción
Distribución de la carga
)Distribuya la carga en el remolque demodo que los objetos más pesados se
encuentren lo más cerca posible del eje,y que el peso en la lanza se aproxime al
máximo autorizado sin sobrepasarlo.La densidad del aire disminuye con la altitud, reduciendo así las prestaciones del motor. Lacarga máxima remolcable debe reducirse un
10% por cada 1 000 metros de altitud.
Consulte el apartado "Características técnicas"
para informarse sobre las masas y cargasremolcables en función del vehículo.
Viento lateral
)Te nga en cuenta el aumento de laresistencia al viento transversal.



Refrigeración

Arrastrar un remolque en pendiente ascendente
aumenta la temperatura del líquido de refrigeración.
Debido a que el ventilador se acciona
eléctricamente, su capacidad de refrigeración no
depende del ré
gimen del motor. )Para disminuir el régimen del motor, reduzca la
velocidad.
La carga máxima remolcable en pendiente
ascendente prolongada depende de la inclinación
de la pendiente y de la temperatura exterior.
Preste atención en todo momento a la temperatura
del líquido de refri
geración.
)Si se enciende el testigo de alerta junto con el testigo STOP , Pdetenga el vehículo y pare el motor lo antes posible.

Frenos
Arrastrar un remolque aumenta la distancia de
frenada.
Para limitar el recalentamiento de los frenos, en par ticular en pendiente descendente de tipomontaña, se recomienda utilizar el freno motor.


Neumáticos
)Compruebe la presión de los neumáticos
del vehículo tractor y del remolquerespetando las presiones recomendadas.

Alumbrado
)Compruebe la señalización eléctrica
del remolque.
La ayuda trasera al estacionamientose neutraliza automáticamente si el enganche de remolque utilizado esoriginal PEUGEOT.
