Peugeot 508 2012 Manual del propietario (in Spanish)

8
209
i
!
Información práctica











Montaje de las barras de techo


Peso máximo autorizado en la bacade techo, para una altura de carga queno sobrepase los 40 cm (excepto porta-bicicletas):


- Berlina: 70
kg

- SW: 100
kg Si la altura sobrepasa los 40 cm, adaptela velocidad del vehículo en función deltipo de carretera para no deteriorar las barras de techo y las fijaciones en el techo. Consulte la ley vigente en su paíspara respetar la reglamentación del transporte de objetos más largos queel vehículo.




- Berlina: se indica mediante tetones de sujeción,
situados en las entradas de las puer tas.


Para instalar las barras de techo transversales,
respete su colocación:
- SW: se indica mediante marcas en cada
una de las barras longitudinales.
Utilice los accesorios homologadospor PEUGEOT respetando las consignas y la información de montaje del fabricante. De no ser así, podríadeteriorar la carrocería (deformación,rayones, etc.)

210
Información práctica

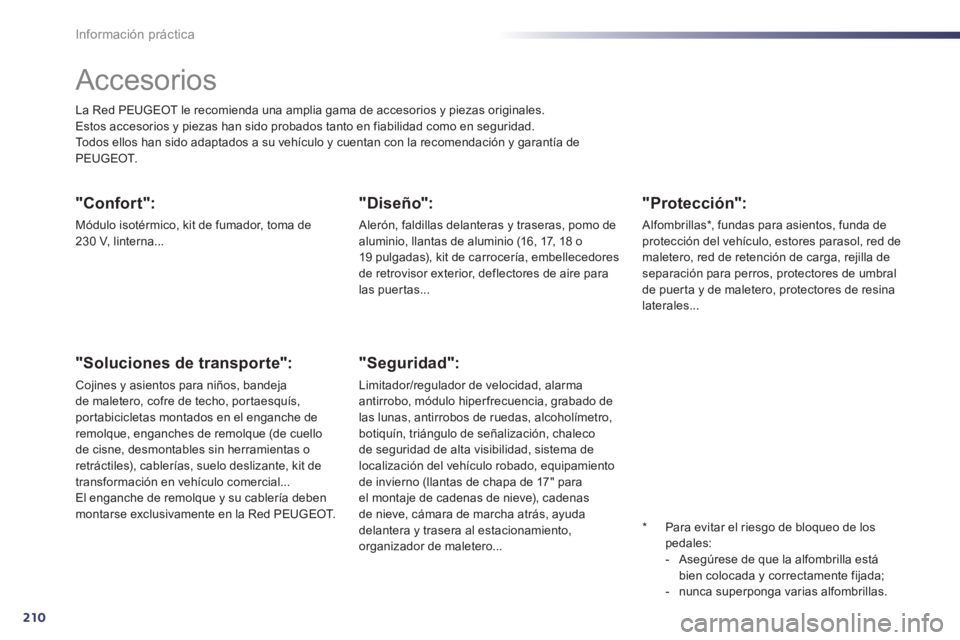

Accesorios
La Red PEUGEOT le recomienda una amplia gama de accesorios y piezas originales.
Estos accesorios y piezas han sido probados tanto en fiabilidad como en seguridad.
Todos ellos han sido adaptados a su vehículo y cuentan con la recomendación y garantía de
PE
UGEOT.
"Confort":
Módulo isotérmico, kit de fumador, toma de
230 V, linterna...
"Soluciones de transporte":
Cojines y asientos para niños, bandeja
de maletero, cofre de techo, por taesquís,
portabicicletas montados en el enganche deremolque, enganches de remolque (de cuello de cisne, desmontables sin herramientas oretráctiles), cablerías, suelo deslizante, kit de
transformación en vehículo comercial...
El enganche de remolque y su cablería deben montarse exclusivamente en la Red PEUGEOT.

"Diseño":

Alerón, faldillas delanteras y traseras, pomo de
aluminio, llantas de aluminio (16, 17, 18 o
19 pulgadas), kit de carrocería, embellecedores
de retrovisor exterior, deflectores de aire paralas puer tas...

*
Para evitar el ries
go de bloqueo de los pedales:
- Asegúrese de que la alfombrilla está
bien colocada y correctamente fijada;
- nunca superponga varias alfombrillas.


"Seguridad":

Limitador/regulador de velocidad, alarma
antirrobo, módulo hiper frecuencia, grabado de las lunas, antirrobos de ruedas, alcoholímetro, botiquín, triángulo de señalización, chaleco de seguridad de alta visibilidad, sistema de localización del vehículo robado, equipamiento
de invierno (llantas de chapa de 17" para el montaje de cadenas de nieve), cadenas
de nieve, cámara de marcha atrás, ayuda
delantera y trasera al estacionamiento,
or
ganizador de maletero...


"Protección":
Alfombrillas *
, fundas para asientos, funda de protección del vehículo, estores parasol, red de maletero, red de retención de carga, rejilla de separación para perros, protectores de umbral
de puerta y de maletero, protectores de resina
laterales...

8
211
i
!i
Información práctica
El montaje de un equipamiento o de un accesorio eléctrico no recomendadopor PEUGEOT puede provocar unaavería en el sistema electrónico del vehículo y un exceso de consumo. Le agradecemos que tenga en cuentaesta recomendación de seguridad y le aconsejamos que se ponga encontacto con un representante de lamarca PEUGEOT para que le muestrela gama de equipamientos o accesorios recomendados.

Instalación de emisoras de radiocomunicación
Antes de instalar cualquier emisora de radiocomunicación de accesorios con antena exterior en el vehículo,puede consultar con la Red PEUGEOT, que le indicará las características de las emisoras que pueden montarse(banda de frecuencia, potencia
de salida máxima, posición de la antena, condiciones específicas de instalación), conforme a la Directiva deCompatibilidad Electromagnética de los vehículos (2004/104/CE).
En función de la legislación nacionalvigente, puede ser obligatorio llevar en el vehículo chalecos reflectantes, triángulos de preseñalización ylámparas y fusibles de recambio. En la Red PEU
GEOT también podrá adquirir productos de limpieza y mantenimiento(exterior e interior), de puesta a nivel (líquido lavaparabrisas...) y recargas (cartucho para el kit de reparación provisional de neumáticos...).


"Multimedia":
Autorradios, sistema de navegación por tátil, pantalla de vídeo portátil Takara/Sony, kitmanos libres bluetooth, altavoces, reproductor
de DVD, Wi-Fi, avisador de radar, sopor te de
vídeo, módulo hiper frecuencia...

212
Revisiones

9
213
!
Revisiones

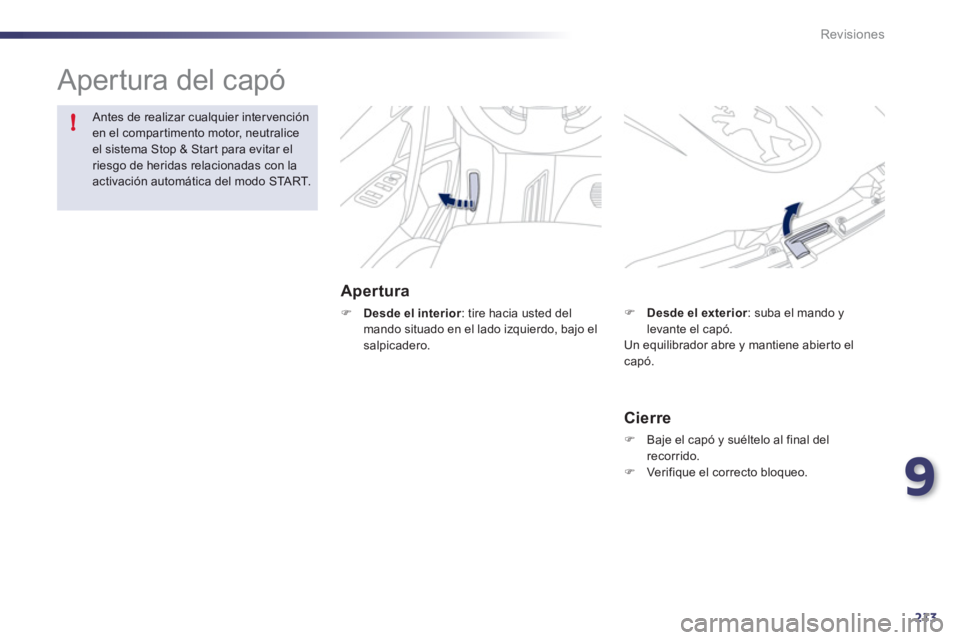

Apertura del capó
Apertura
)Desde el interior
: tire hacia usted del
mando situado en el lado izquierdo, bajo elsalpicadero.
Antes de realizar cualquier intervenciónen el compartimento motor, neutralice el sistema Stop & Start para evitar el riesgo de heridas relacionadas con laactivación automática del modo STA R T.


Cierre
)
Baje el capó y suéltelo al final del
recorrido. ) Ver ifique el correcto bloqueo.
)Desde el exterior: suba el mando y
levante el capó.
Un equilibrador abre y mantiene abierto el capó.

214
i
!
Revisiones
Para los vehículos equipados con un motor HDi, en caso de agotar la reser va,es necesario cebar el circuito de carburante.
Para ello, consulte la imagen del compartimento motor correspondiente en el apartado "Motores diésel".

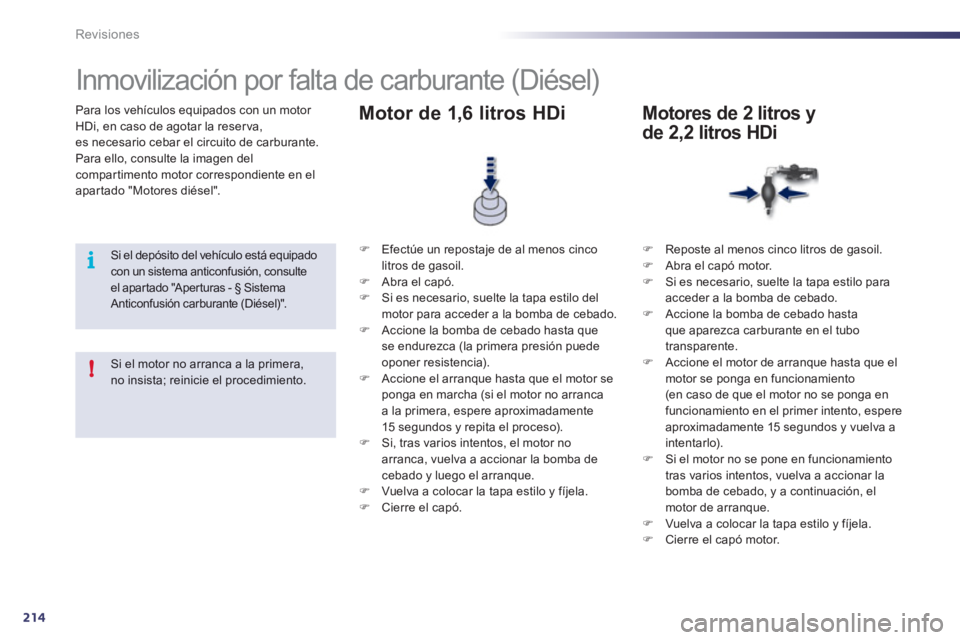

Inmovilización por falta de carburante (Diésel)
Si el depósito del vehículo está equipado con un sistema anticonfusión, consulte el apar tado "Aper turas - § SistemaAnticonfusión carburante (Diésel)".
)
Efectúe un repostaje de al menos cinco litros de gasoil. )
Abra el capó. )
Si es necesario, suelte la tapa estilo del
motor para acceder a la bomba de cebado.
) Accione la bomba de cebado hasta que se endurezca (la primera presión puedeoponer resistencia).)
Accione el arranque hasta que el motor se
ponga en marcha (si el motor no arranca
a la primera, espere aproximadamente
15 segundos y repita el proceso). ) Si, tras varios intentos, el motor no
arranca, vuelva a accionar la bomba de
cebado y luego el arranque. ) Vuelva a colocar la tapa estilo y fíjela. )
Cierre el capó.


Motor de 1,6 litros HDi
)Reposte al menos cinco litros de gasoil. )Abra el capó motor.)Si es necesario, suelte la tapa estilo para acceder a la bomba de cebado.)Accione la bomba de cebado hastaque aparezca carburante en el tubo
transparente.
)Accione el motor de arranque hasta que el motor se ponga en funcionamiento(en caso de que el motor no se ponga en funcionamiento en el primer intento, espereaproximadamente 15 segundos y vuelva a
intentarlo).)Si el motor no se pone en funcionamiento
tras varios intentos, vuelva a accionar la
bomba de cebado, y a continuación, el motor de arranque. )Vuelva a colocar la tapa estilo y fíjela.)Cierre el capó motor.
Motores de 2 litros y
de 2
,2 litros HDi

Si el motor no arranca a la primera,no insista; reinicie el procedimiento.

9
215
Revisiones
Permiten acceder a la verificación del nivel
de los diferentes líquidos y a la sustitución dedeterminadis elementos.

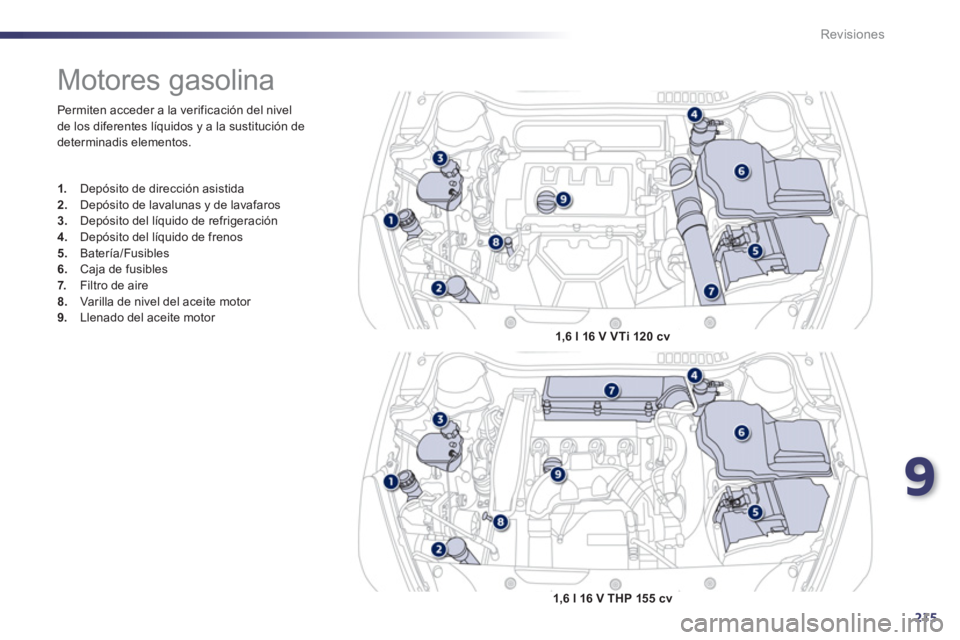

Motores gasolina
1.
Depósito de dirección asistida2.Depósito de lavalunas y de lavafaros3.Depósito del líquido de refrigeración 4.
Depósito del líquido de frenos
5. Batería/Fusibles
6.Caja de fusibles
7. Filtro de aire 8.Varilla de nivel del aceite motor 9.
Llenado del aceite motor
1,6 l 16 V VTi 120 cv
1,6 l 16 V THP 155 cv

216
Revisiones
de los diferentes líquidos, a la sustitución
de determinados elementos y al cebado del
depósito de carburante.
*
Se
gún motorización.












Motores diésel
1.
Depósito de dirección asistida2.
Depósito de lavalunas y lavafaros 3.
Depósito del líquido de refrigeración 4.
Depósito del líquido de frenos5.
Batería/Fusibles
6.Caja de fusibles
7. Filtro de aire8.Varilla de nivel de aceite del motor 9.
Llenado de aceite del motor 10.Bomba de cebado
*11.
Tornillo de desgasificación *1,6 l HDi 110 cv
2,0 l HDi 140 cv

9
217
Revisiones
Le permite el acceso a la verificación del nivel
de los distintos líquidos, a la sustitución de
al
gunos elementos y al cebado del depósito decarburante.

*

Según motorización.

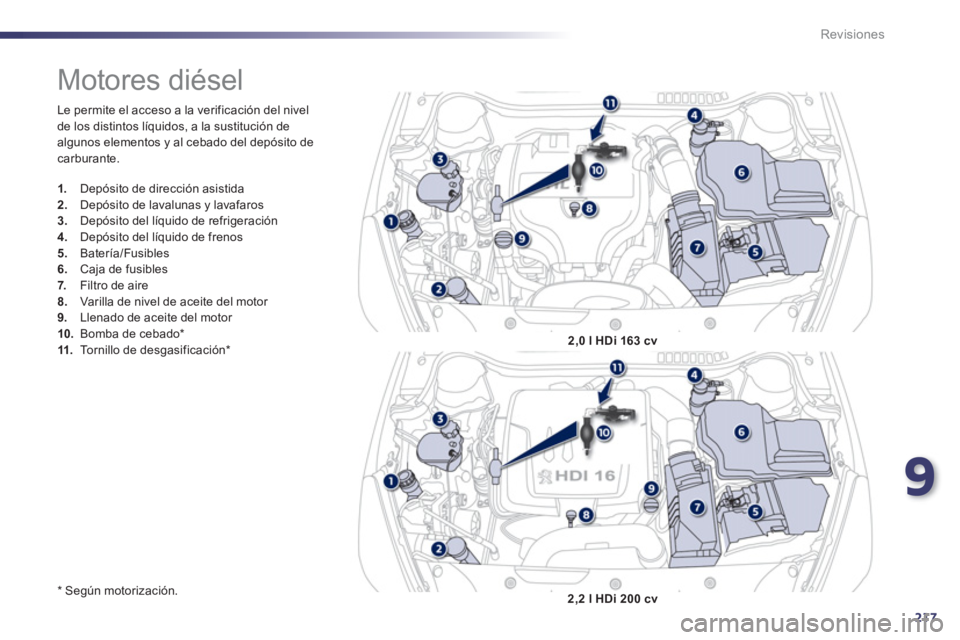

Motores diésel
1.
Depósito de dirección asistida2.Depósito de lavalunas y lavafaros3.Depósito del líquido de refrigeración 4.
Depósito del líquido de frenos
5. Batería/Fusibles
6.Caja de fusibles
7. Filtro de aire 8.Varilla de nivel de aceite del motor 9.
Llenado de aceite del motor 10.Bomba de cebado
*11.
Tornillo de desgasificación *2,0 l HDi 163 cv
2,2 l HDi 200 cv

218
!
Revisiones

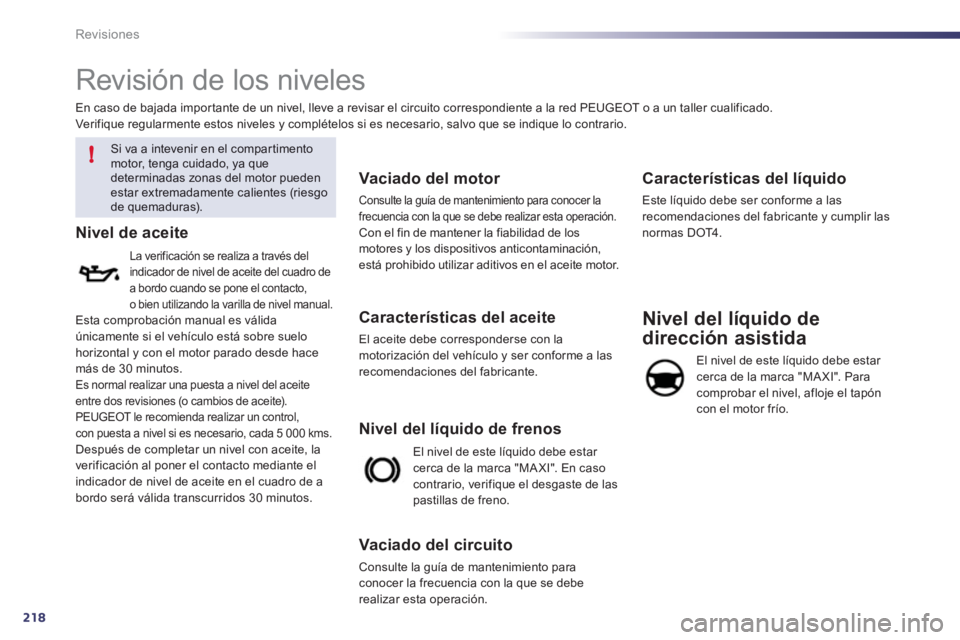

Revisión de los niveles


Si va a intevenir en el compartimentomotor, tenga cuidado, ya quedeterminadas zonas del motor puedenestar extremadamente calientes (riesgo de quemaduras).
Nivel de aceite
La verificación se realiza a través del indicador de nivel de aceite del cuadro dea bordo cuando se pone el contacto,o bien utilizando la varilla de nivel manual.Esta comprobación manual es válidaúnicamente si el vehículo está sobre suelo horizontal y con el motor parado desde hacemás de 30 minutos. Es normal realizar una puesta a nivel del aceiteentre dos revisiones (o cambios de aceite).
PEUGEOT le recomienda realizar un control,con puesta a nivel si es necesario, cada 5 000 kms. Después de completar un nivel con aceite, la
verificación al poner el contacto mediante el
indicador de nivel de aceite en el cuadro de abordo será válida transcurridos 30 minutos.
Vaciado del motor
Consulte la guía de mantenimiento para conocer lafrecuencia con la que se debe realizar esta operación.
Con el fin de mantener la fiabilidad de los
motores y los dispositivos anticontaminación, está prohibido utilizar aditivos en el aceite motor.

Características del aceite
El aceite debe corresponderse con la
motorización del vehículo y ser conforme a las recomendaciones del fabricante.
El nivel de este líquido debe esta
r cerca de la marca "MA XI". En caso contrario, verifique el desgaste de las
pastillas de freno.
Nivel del líquido de frenos

Vaciado del circuito
Consulte la guía de mantenimiento para conocer la frecuencia con la que se debe realizar esta operación.


Características del líquido

Este líquido debe ser conforme a las
recomendaciones del fabricante y cumplir lasnormas DOT4 .
Nivel del líquido de
dirección asistida
El nivel de este líquido debe estar cerca de la marca "MAXI". Paracomprobar el nivel, afloje el tapón con el motor frío. En caso de ba
jada importante de un nivel, lleve a revisar el circuito correspondiente a la red PEUGEOT o a un taller cualificado.
Ver ifique regularmente estos niveles y complételos si es necesario, salvo que se indique lo contrario.
