Peugeot 508 2014 Betriebsanleitung (in German)

3
79
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

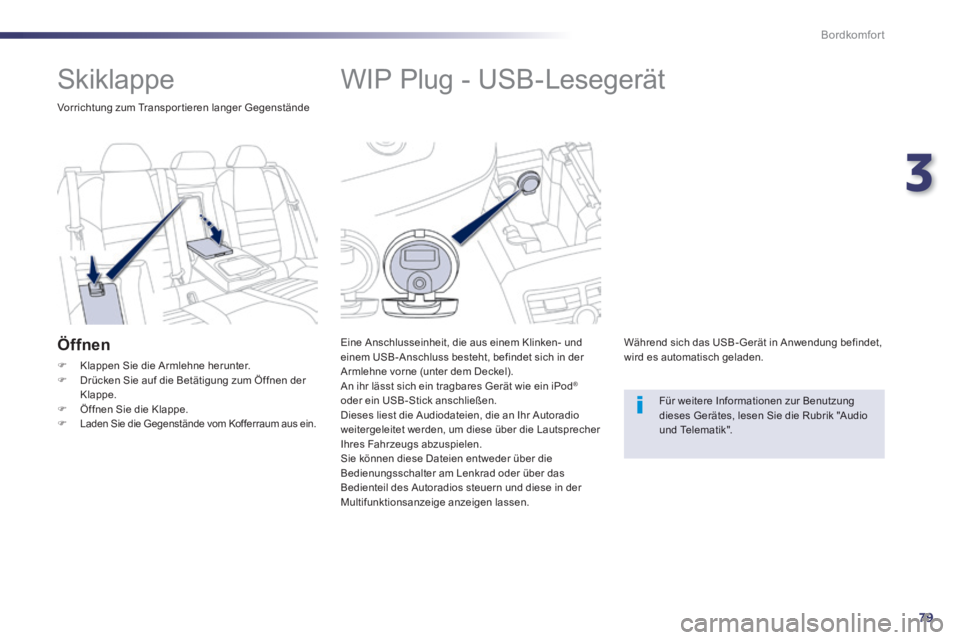

WIP Plug - USB-Lesegerät
Eine Anschlusseinheit, die aus einem Klinken- und einem USB-Anschluss besteht, befindet sich in der Armlehne vorne (unter dem Deckel). An ihr lässt sich ein tragbares Gerät wie ein iPod®
oder ein USB-Stick anschließen. Dieses liest die Audiodateien, die an Ihr Autoradio weitergeleitet werden, um diese über die Lautsprecher Ihres Fahrzeugs abzuspielen. Sie können diese Dateien entweder über die Bedienungsschalter am Lenkrad oder über das Bedienteil des Autoradios steuern und diese in der Multifunktionsanzeige anzeigen lassen.
Während sich das USB- Gerät in Anwendung befindet, wird es automatisch geladen.
Für weitere Informationen zur Benutzung dieses Gerätes, lesen Sie die Rubrik "Audio und Telematik".
Skiklappe
Vorrichtung zum Transportieren langer Gegenstände
Öffnen
 Klappen Sie die Armlehne herunter.  Drücken Sie auf die Betätigung zum Öffnen der Klappe.  Öffnen Sie die Klappe. Laden Sie die Gegenstände vom Kofferraum aus ein.

80
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA
Kofferraumausstattung (Limousine)
1. EinklappbareHaken2. Staufächer Mit Abschleppöse, einem Unterlegkeil zum Sichern des Fahrzeugs gegen Wegrollen und einem Reifenpannenset (je nach Bestimmungsland und Ausstattung). 3. Befestigungsösen4. Haltegurte5. Kofferraumbeleuchtung6. Kofferraumboden Um an die Staufächer oder das Ersatzrad zu gelangen (je nach Bestimmungsland), heben Sie den Boden hoch. 7. Ausbaubare Trennwand

3
81
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

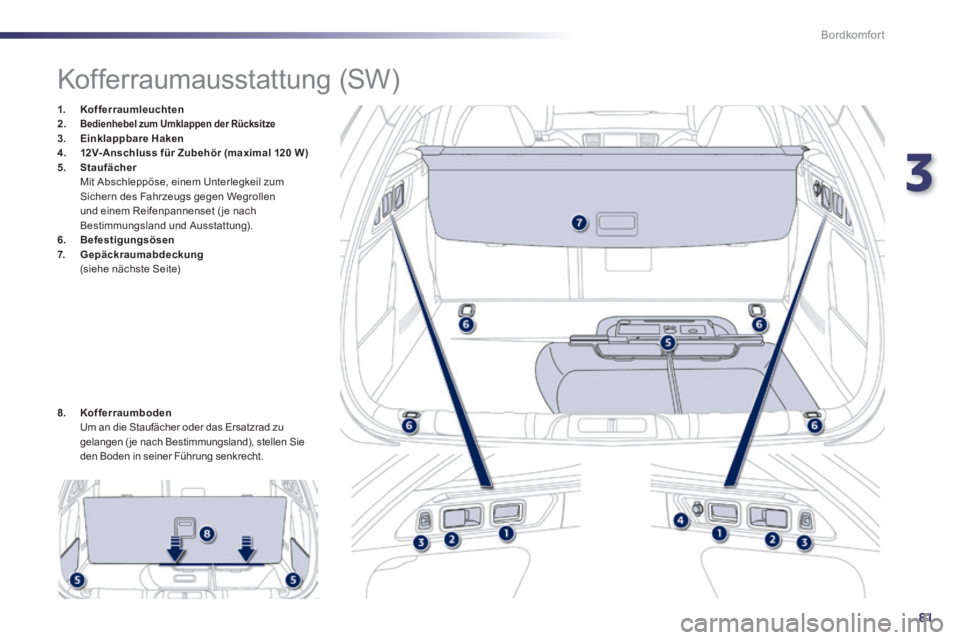

Kofferraumausstattung (SW)
1. Kofferraumleuchten2. Bedienhebel zum Umklappen der Rücksitze 3. Einklappbare Haken4. 12V-Anschluss für Zubehör (maximal 120 W)5. Staufächer Staufächer Staufächer Mit Abschleppöse, einem Unterlegkeil zum Sichern des Fahrzeugs gegen Wegrollen und einem Reifenpannenset (je nach Bestimmungsland und Ausstattung). 6. Befestigungsösen7. Gepäckraumabdeckung (siehe nächste Seite)
8. Kofferraumboden Um an die Staufächer oder das Ersatzrad zu gelangen (je nach Bestimmungsland), stellen Sie den Boden in seiner Führung senkrecht.

82
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

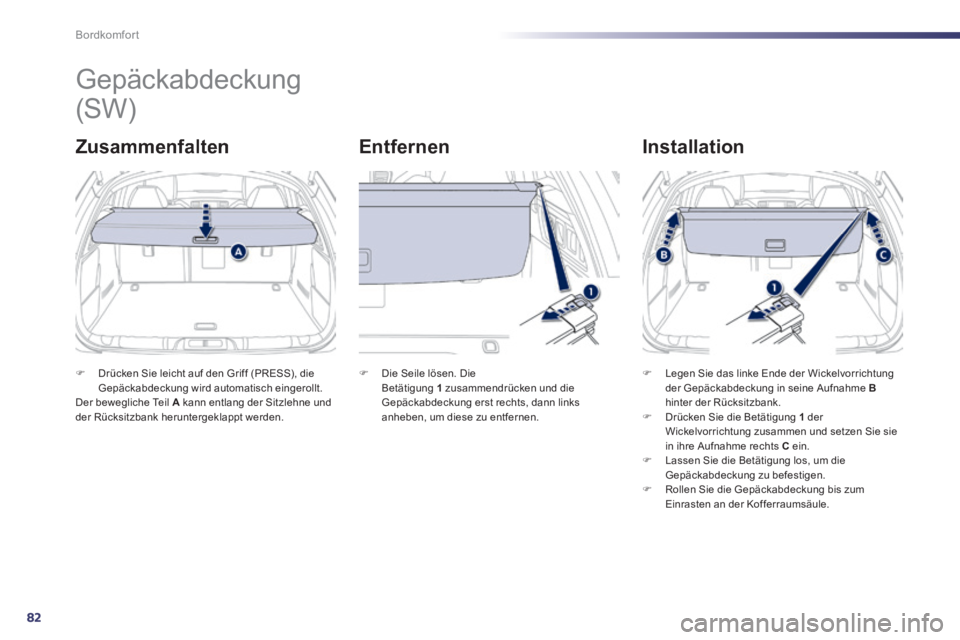

Gepäckabdeckung
Zusammenfalten Entfernen Installation
 Drücken Sie leicht auf den Griff (PRESS), die Gepäckabdeckung wird automatisch eingerollt. Der bewegliche Teil A kann entlang der Sitzlehne und der Rücksitzbank heruntergeklappt werden.
 Die Seile lösen. Die Betätigung 1 zusammendrücken und die Gepäckabdeckung erst rechts, dann links anheben, um diese zu entfernen.
 Legen Sie das linke Ende der Wickelvorrichtung der Gepäckabdeckung in seine Aufnahme Bhinter der Rücksitzbank.  Drücken Sie die Betätigung 1 der Wickelvorrichtung zusammen und setzen Sie sie in ihre Aufnahme rechts C ein.  Lassen Sie die Betätigung los, um die Gepäckabdeckung zu befestigen.  Rollen Sie die Gepäckabdeckung bis zum Einrasten an der Kofferraumsäule.
(SW)

3
83
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

Warndreieck (Staufach)
Ziehen Sie Ihre Sicherheitsweste an, bevor Sie aus dem Fahrzeug aussteigen, um das Warndreieck aufzustellen.
Das (zusammengeklappte) Warndreieck oder seine Hülle muss folgende Maße haben: - A : Länge = 438 mm, - B : Höhe = 56 mm, - C : Breite = 38 mm.
Limousine
 Drücken Sie auf die Arretierung 1 und ziehen Sie die gesamte Einheit auf sich zu.
SW
 Drehen Sie das Rad 2 , um die Abdeckung abzuziehen.  Halten Sie Abdeckung und Dreieck fest, damit sie nicht herunterfallen.
Ein Staufach für das zusammengeklappte Warndreieck oder seine Hülle befindet sich in der Innenverkleidung der Kofferraumklappe.
Aufstellen des Warndreiecks
auf der Straße
Entfernung vom Auto (in Metern)
Straße
Autobahn
Ta gNacht
50 m 80 m 150 m
Diese Wer te sind internationale Maßgaben. Stellen Sie das Warndreieck unter Beachtung der ör tlich geltenden Verkehrsregeln auf.
Das Warndreieck ist als Zubehör erhältlich. Wenden Sie sich an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizierte Fachwerkstatt.
 Stellen Sie das Warndreieck, je nach Straßenar t und Helligkeitsgrad, gemäß nachfolgender Tabelle hinter dem Fahrzeug auf.
Zur Benutzung des Warndreiecks lesen Sie bitte die Gebrauchsanweisung des Herstellers.

84
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

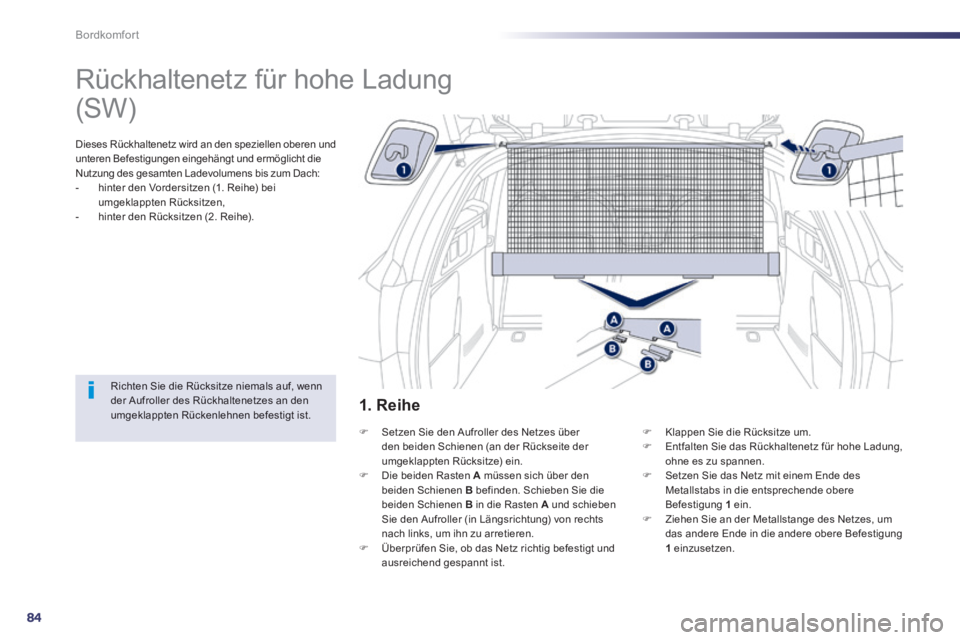

Rückhaltenetz für hohe Ladung
Dieses Rückhaltenetz wird an den speziellen oberen und unteren Befestigungen eingehängt und ermöglicht die Nutzung des gesamten Ladevolumens bis zum Dach: - hinter den Vordersitzen (1. Reihe) bei umgeklappten Rücksitzen, - hinter den Rücksitzen (2. Reihe).
Richten Sie die Rücksitze niemals auf, wenn der Aufroller des Rückhaltenetzes an den umgeklappten Rückenlehnen befestigt ist.
 Setzen Sie den Aufroller des Netzes über den beiden Schienen (an der Rückseite der umgeklappten Rücksitze) ein.  Die beiden Rasten A müssen sich über den beiden Schienen B befinden. Schieben Sie die beiden Schienen B in die Rasten A und schieben Sie den Aufroller (in Längsrichtung) von rechts nach links, um ihn zu arretieren.  Überprüfen Sie, ob das Netz richtig befestigt und ausreichend gespannt ist.
 Klappen Sie die Rücksitze um.  Entfalten Sie das Rückhaltenetz für hohe Ladung, ohne es zu spannen.  Setzen Sie das Netz mit einem Ende des Metallstabs in die entsprechende obere Befestigung 1 ein.  Ziehen Sie an der Metallstange des Netzes, um das andere Ende in die andere obere Befestigung 1 einzusetzen.
1. Reihe
(SW)

3
85
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

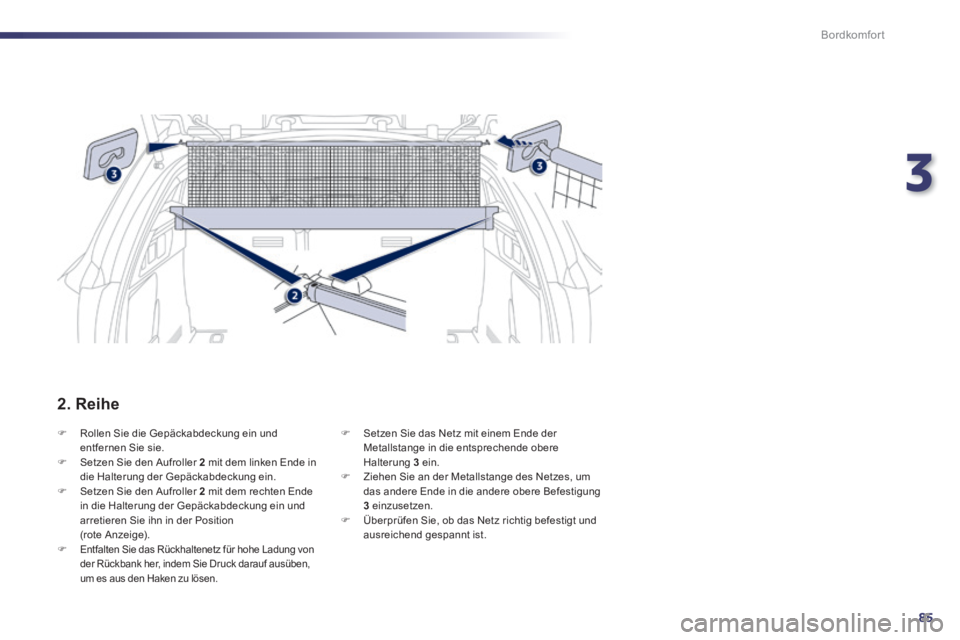

 Rollen Sie die Gepäckabdeckung ein und entfernen Sie sie.  Setzen Sie den Aufroller 2 mit dem linken Ende in die Halterung der Gepäckabdeckung ein.  Setzen Sie den Aufroller 2 mit dem rechten Ende in die Halterung der Gepäckabdeckung ein und arretieren Sie ihn in der Position (rote Anzeige).  Entfalten Sie das Rückhaltenetz für hohe Ladung von der Rückbank her, indem Sie Druck darauf ausüben, um es aus den Haken zu lösen.
 Setzen Sie das Netz mit einem Ende der Metallstange in die entsprechende obere Halterung 3 ein.  Ziehen Sie an der Metallstange des Netzes, um das andere Ende in die andere obere Befestigung 3 einzusetzen.  Überprüfen Sie, ob das Netz richtig befestigt und ausreichend gespannt ist.
2. Reihe

86
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

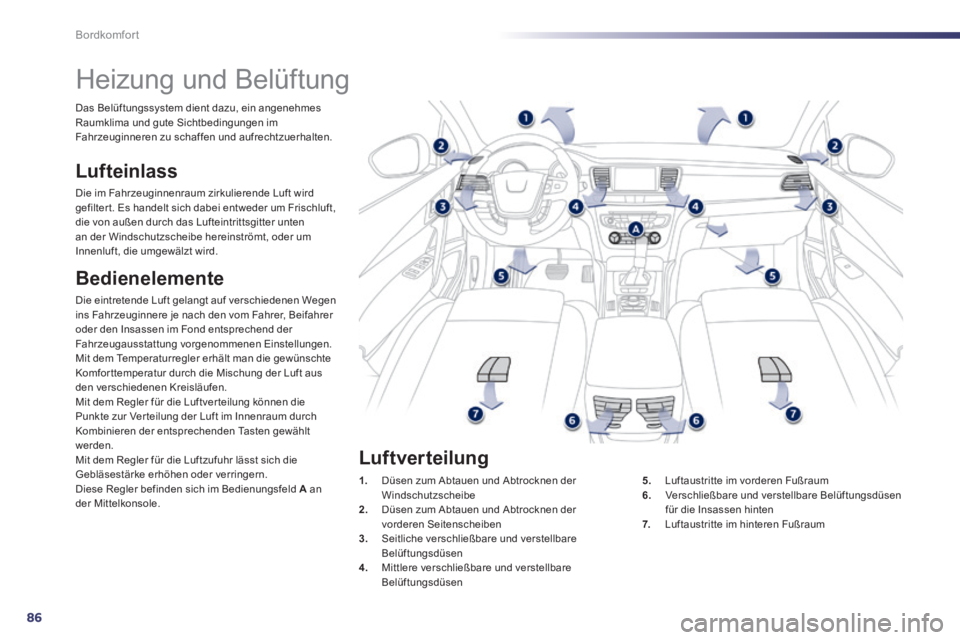

Heizung und Belüftung
Lufteinlass
Die im Fahrzeuginnenraum zirkulierende Luft wird gefilter t. Es handelt sich dabei entweder um Frischluft, die von außen durch das Lufteintrittsgitter unten an der Windschutzscheibe hereinströmt, oder um Innenluft, die umgewälzt wird.
Bedienelemente
Die eintretende Luft gelangt auf verschiedenen Wegen ins Fahrzeuginnere je nach den vom Fahrer, Beifahrer oder den Insassen im Fond entsprechend der Fahrzeugausstattung vorgenommenen Einstellungen. Mit dem Temperaturregler erhält man die gewünschte Komfor ttemperatur durch die Mischung der Luft aus den verschiedenen Kreisläufen. Mit dem Regler für die Luftver teilung können die Punkte zur Ver teilung der Luft im Innenraum durch Kombinieren der entsprechenden Tasten gewählt werden. Mit dem Regler für die Luftzufuhr lässt sich die Gebläsestärke erhöhen oder verringern. Diese Regler befinden sich im Bedienungsfeld A an der Mittelkonsole.
1. Düsen zum Abtauen und Abtrocknen der Windschutzscheibe 2. Düsen zum Abtauen und Abtrocknen der vorderen Seitenscheiben 3. Seitliche verschließbare und verstellbare Belüftungsdüsen 4. Mittlere verschließbare und verstellbare Belüftungsdüsen
5. Luftaustritte im vorderen Fußraum 6. Verschließbare und verstellbare Belüftungsdüsen für die Insassen hinten 7. Luftaustritte im hinteren Fußraum
Luftverteilung
Das Belüftungssystem dient dazu, ein angenehmes Raumklima und gute Sichtbedingungen im Fahrzeuginneren zu schaffen und aufrechtzuerhalten.

3
87
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

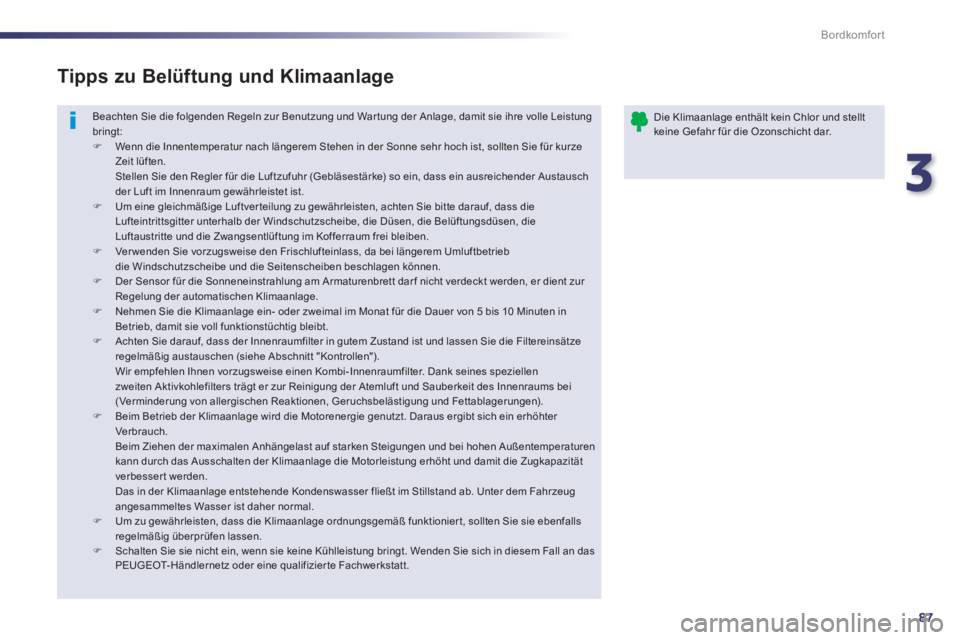

Beachten Sie die folgenden Regeln zur Benutzung und War tung der Anlage, damit sie ihre volle Leistung bringt:  Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch ist, sollten Sie für kurze Zeit lüften. Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so ein, dass ein ausreichender Austausch der Luft im Innenraum gewährleistet ist.  Um eine gleichmäßige Luftver teilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Düsen, die Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung im Kofferraum frei bleiben.  Verwenden Sie vorzugsweise den Frischlufteinlass, da bei längerem Umluftbetrieb die Windschutzscheibe und die Seitenscheiben beschlagen können.  Der Sensor für die Sonneneinstrahlung am Armaturenbrett dar f nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.  Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.  Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen (siehe Abschnitt "Kontrollen"). Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).  Beim Betrieb der Klimaanlage wird die Motorenergie genutzt. Daraus ergibt sich ein erhöhter Verbrauch. Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hohen Außentemperaturen kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit die Zugkapazität verbessert werden. Das in der Klimaanlage entstehende Kondenswasser fließt im Stillstand ab. Unter dem Fahrzeug angesammeltes Wasser ist daher normal.  Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktionier t, sollten Sie sie ebenfalls regelmäßig überprüfen lassen.  Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bringt. Wenden Sie sich in diesem Fall an das PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
Tipps zu Belüftung und Klimaanlage
Die Klimaanlage enthält kein Chlor und stellt keine Gefahr für die Ozonschicht dar.

88
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

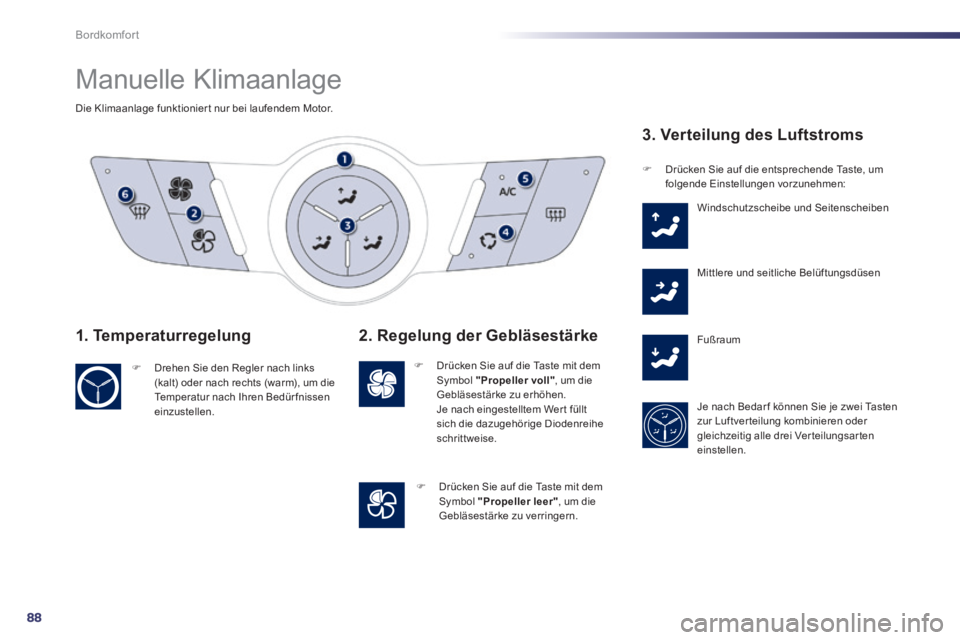

Manuelle Klimaanlage
Die Klimaanlage funktionier t nur bei laufendem Motor.
1. Temperaturregelung
 Drehen Sie den Regler nach links (kalt) oder nach rechts (warm), um die Temperatur nach Ihren Bedürfnissen einzustellen.
2. Regelung der Gebläsestärke
 Drücken Sie auf die Taste mit dem Symbol "Propeller voll" , um die Gebläsestärke zu erhöhen. Je nach eingestelltem Wer t füllt sich die dazugehörige Diodenreihe schrittweise.
 Drücken Sie auf die Taste mit dem Symbol "Propeller leer" , um die Gebläsestärke zu verringern.
3. Verteilung des Luftstroms
 Drücken Sie auf die entsprechende Taste, um folgende Einstellungen vorzunehmen:
Windschutzscheibe und Seitenscheiben
Mittlere und seitliche Belüftungsdüsen
Fußraum
Je nach Bedar f können Sie je zwei Tasten zur Luftverteilung kombinieren oder gleichzeitig alle drei Verteilungsarten einstellen.
