Peugeot 508 2014 Manual del propietario (in Spanish)

8
189
Información práctica
508_es_Chap08_info pratiques_ed01-2014

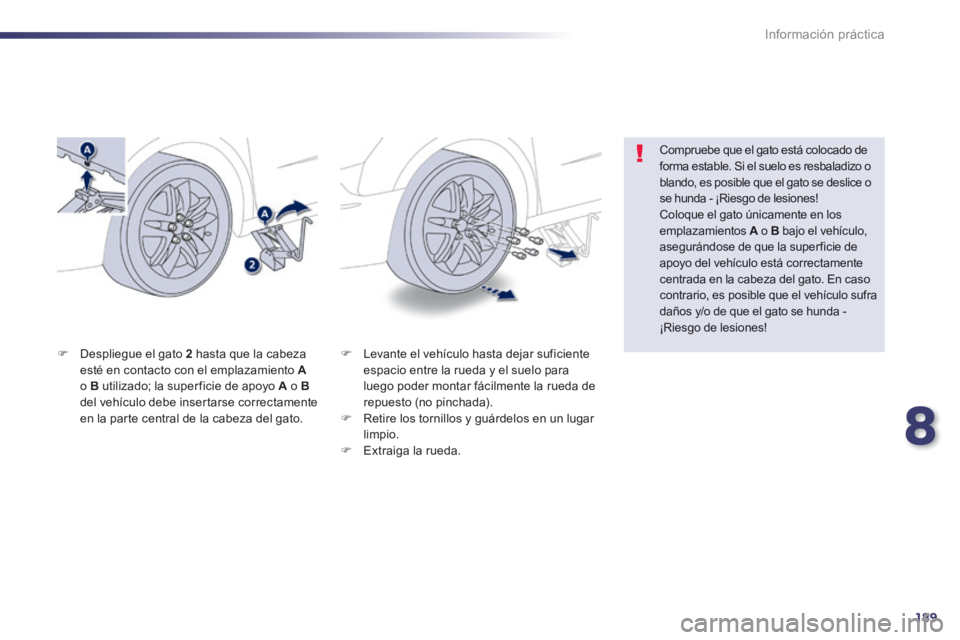

 Levante el vehículo hasta dejar suficiente espacio entre la rueda y el suelo para luego poder montar fácilmente la rueda de repuesto (no pinchada).  Retire los tornillos y guárdelos en un lugar limpio.  Extraiga la rueda.
 Despliegue el gato 2 hasta que la cabeza esté en contacto con el emplazamiento Ao B utilizado; la super ficie de apoyo A o Bdel vehículo debe insertarse correctamente en la parte central de la cabeza del gato.
Compruebe que el gato está colocado de forma estable. Si el suelo es resbaladizo o blando, es posible que el gato se deslice o se hunda - ¡Riesgo de lesiones! Coloque el gato únicamente en los emplazamientos A o A o AB bajo el vehículo, asegurándose de que la super ficie de apoyo del vehículo está correctamente centrada en la cabeza del gato. En caso contrario, es posible que el vehículo sufra daños y/o de que el gato se hunda - ¡Riesgo de lesiones!

190
Información práctica
508_es_Chap08_info pratiques_ed01-2014
Montaje de la rueda
Fijación de la rueda de repuesto de tipo "galleta"
Si el vehículo está equipado con ruedas de aluminio, es normal observar que, al apretar los tornillos durante el montaje, las arandelas no tocan la rueda de repuesto de "galleta". La rueda queda fijada por el apoyo cónico de los tornillos.
Después de cambiar una rueda
Para guardar correctamente la rueda pinchada en el maletero, retire previamente la tapa central. Si circula con una rueda de repuesto de tipo "galleta", no supere la velocidad de 80 km/h. Lleve a revisar enseguida el apriete de los tornillos y la presión de inflado de la rueda de repuesto a la red PEUGEOT o a un taller cualificado. Repare la rueda pinchada y vuelva a montarla en el vehículo lo antes posible.
Procedimiento
 Coloque la rueda en el buje.  Apriete los tornillos al máximo con la mano.  Efectúe un apriete previo del tornillo antirrobo con la llave desmonta-ruedas
1 equipada con el adaptador antirrobo 4 .  Efectúe un apriete previo de los demás tornillos utilizando sólo la llave desmonta-ruedas 1 .

8
191
Información práctica
508_es_Chap08_info pratiques_ed01-2014

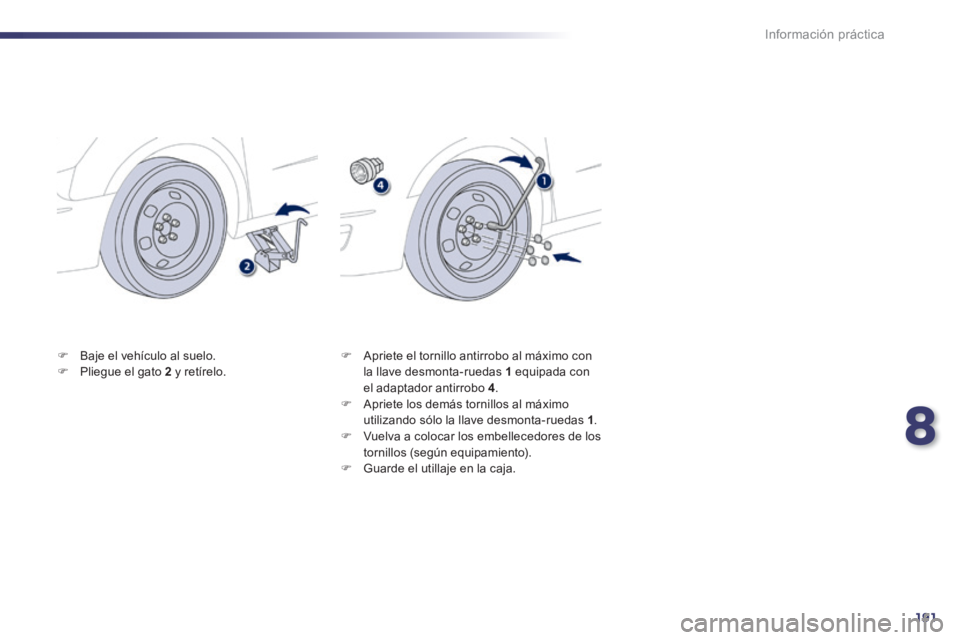

 Baje el vehículo al suelo.  Pliegue el gato 2 y retírelo.  Apriete el tornillo antirrobo al máximo con la llave desmonta-ruedas 1 equipada con el adaptador antirrobo 4 .  Apriete los demás tornillos al máximo utilizando sólo la llave desmonta-ruedas 1 .  Vuelva a colocar los embellecedores de los tornillos (según equipamiento).  Guarde el utillaje en la caja.

192
Información práctica
508_es_Chap08_info pratiques_ed01-2014
Cambio de una lámpara
Luces delanteras
Modelo con luces de xenón y faros direccionales
1. Luces diurnas/de posición(diodos electroluminiscentes-LED).2. Luces de cruce/carretera direccionales (D1S - 35 W ).3. Indicadores de dirección (PY21-21W).4. Faros antiniebla (direccionales según versión) (H8).
Modelo con luces halógenas
1. Luces de cruce y de carretera (H7-55W).2. Luces de posición (W5-5W).3. Luces de carretera (H7-55W).4. Luces diur nas (SP13 -13W ).5. Faros antiniebla(direccionales según versión) (H8).6. Indicadores de dirección (PY21-21W).
Con las lámparas de casquillo de tipo H7, etc. respete su colocación para garantizar la mejor calidad de alumbrado.
Con determinadas condiciones meteorológicas (bajas temperaturas, humedad), es normal la aparición de vaho en la cara interior del cristal de los faros y de las luces traseras, que desaparece unos minutos después de encender las luces.

8
193
Información práctica
508_es_Chap08_info pratiques_ed01-2014

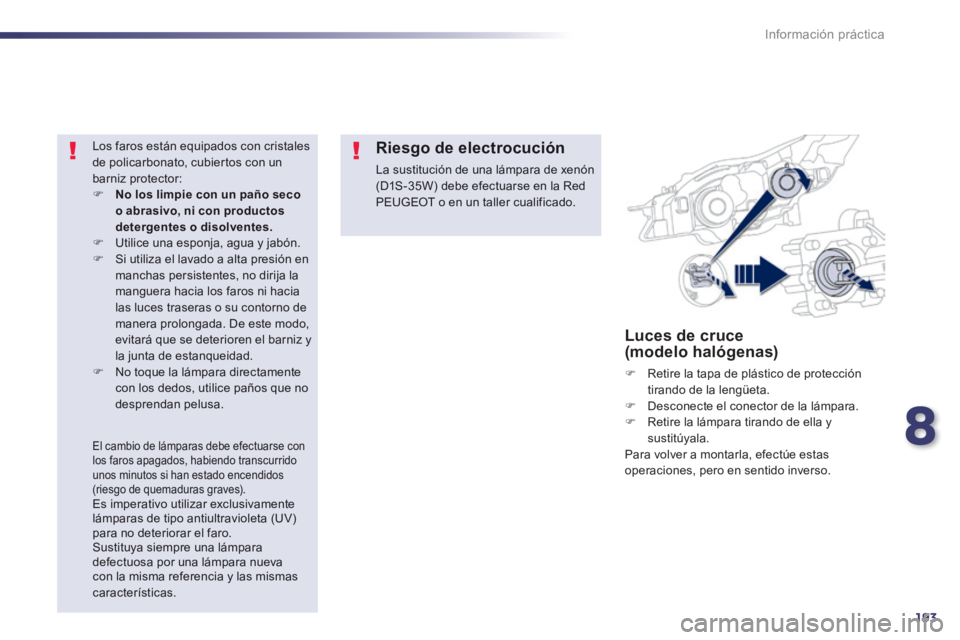

Luces de cruce (modelo halógenas)
 Retire la tapa de plástico de protección tirando de la lengüeta.  Desconecte el conector de la lámpara.  Retire la lámpara tirando de ella y sustitúyala. Para volver a montarla, efectúe estas operaciones, pero en sentido inverso.
Los faros están equipados con cristales de policarbonato, cubiertos con un barniz protector:  No los limpie con un paño seco o abrasivo, ni con productos detergentes o disolventes. Utilice una esponja, agua y jabón.  Si utiliza el lavado a alta presión en manchas persistentes, no dirija la manguera hacia los faros ni hacia las luces traseras o su contorno de manera prolongada. De este modo, evitará que se deterioren el barniz y la junta de estanqueidad.  No toque la lámpara directamente con los dedos, utilice paños que no desprendan pelusa.
Riesgo de electrocución
La sustitución de una lámpara de xenón (D1S-35W) debe efectuarse en la Red PEUGEOT o en un taller cualificado.
El cambio de lámparas debe efectuarse con los faros apagados, habiendo transcurrido unos minutos si han estado encendidos (riesgo de quemaduras graves). Es imperativo utilizar exclusivamente lámparas de tipo antiultravioleta (UV) para no deteriorar el faro. Sustituya siempre una lámpara defectuosa por una lámpara nueva con la misma referencia y las mismas características.

194
Información práctica
508_es_Chap08_info pratiques_ed01-2014
Luces de posición (modelo halógenas)
 Retire la tapa de plástico de protección tirando de la lengüeta.  Suelte el portalámparas.  Retire la lámpara tirando de ella y sustitúyala. Para volver a montarla, efectúe estas operaciones en sentido inverso.
Luces de carretera (modelo halógenas)
 Retire la tapa de plástico de protección tirando de la lengüeta.  Desconecte el conector de la lámpara.  Retire la lámpara tirando de ella y sustitúyala. Para volver a montarla, efectúe estas operaciones, pero en sentido inverso.
Luces de cruce y de carretera (modelo de xenón)
La sustitución de una lámpara de xenón D1S se debe efectuar en la Red PEUGEOT o en un taller cualificado, ya que puede correr el riesgo de electrocutarse. Le recomendamos que cambie las lámparas D1S inmediatamente después de haber constatado el fallo de una de ellas.
Luces diurnas
(modelo de xenón)
Para sustituir diodos electroluminiscentes-LED debe consultar con la red PEUGEOT o con un taller cualificado.

8
195
Información práctica
508_es_Chap08_info pratiques_ed01-2014

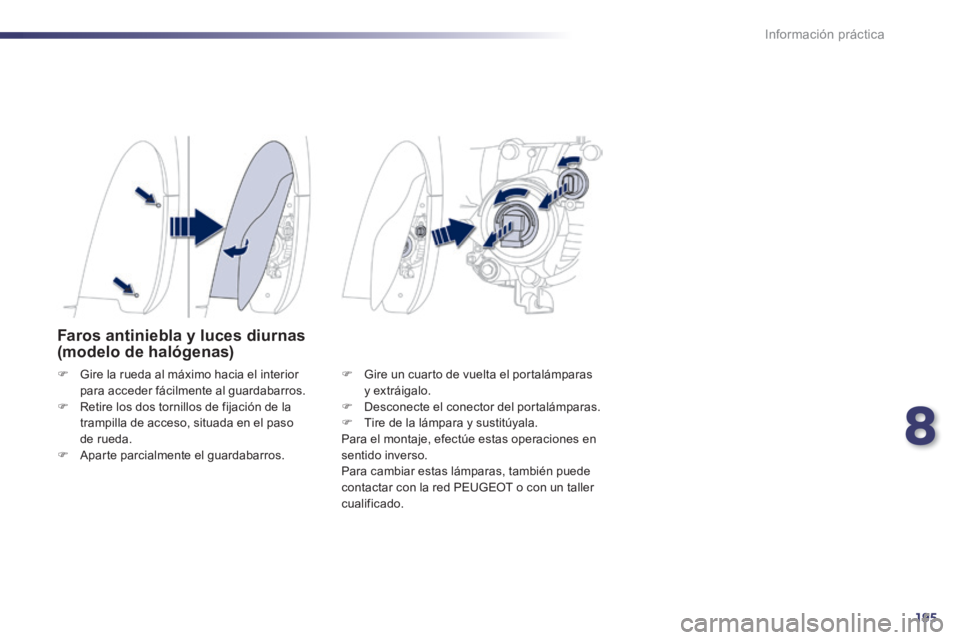

Faros antiniebla y luces diurnas (modelo de halógenas)
 Gire la rueda al máximo hacia el interior para acceder fácilmente al guardabarros.  Retire los dos tornillos de fijación de la trampilla de acceso, situada en el paso de rueda.  Aparte parcialmente el guardabarros.
 Gire un cuarto de vuelta el portalámparas y extráigalo.  Desconecte el conector del portalámparas.  Tire de la lámpara y sustitúyala. Para el montaje, efectúe estas operaciones en sentido inverso. Para cambiar estas lámparas, también puede contactar con la red PEUGEOT o con un taller cualificado.

196
Información práctica
508_es_Chap08_info pratiques_ed01-2014
Indicadores de dirección
 Túmbese debajo del vehículo.  Retire los tornillos que sujetan la pantalla bajo la carrocería.  Retire la pantalla bajo la carrocería.
 Gire un cuarto de vuelta el portalámparas y extráigalo.  Sustituya la lámpara defectuosa. Para volver a montarlos, realice estas operaciones en sentido contrario. Para sustituir estas lámparas, también puede contactar con la red PEUGEOT o con un taller cualificado. Repetidores laterales de intermitente integrado
Para sustituir estas lámparas, debe consultar con la Red PEUGEOT o con un taller cualificado.
Luces de los retrovisores
exteriores
Para sustituir la luz electroluminiscente-LED, debe consultar con la Red PEUGEOT o con un taller cualificado.

8
197
Información práctica
508_es_Chap08_info pratiques_ed01-2014
1. Luces de freno (diodos electroluminiscentes-LED)2. Luces de marcha atrás (P21W)3. Indicadores de dirección (PY21W ámbar)4. Luces de posición (diodos electroluminiscentes-LED)5. Luces antiniebla (H21W)
Luces traseras (Berlina)
Luces de marcha atrás, indicadores de dirección y luces antiniebla
 Abra el maletero y, después, la trampilla de plástico.  Retire las dos tuercas de fijación del piloto.  Extraiga el piloto con precaución desde el exterior.  Desconecte el conector del piloto.
 Aparte las cinco lengüetas y retire el portalámparas.  Gire la lámpara un cuarto de vuelta y sustitúyala. Para el montaje, efectúe estas operaciones, pero en sentido inverso.
Cambio de las luces con diodos electroluminiscentes-LED
Para su sustitución, consulte con la Red PEUGEOT o con un taller cualificado.

198
Información práctica
508_es_Chap08_info pratiques_ed01-2014
1. Luces de freno (diodos electroluminiscentes-LED)2. Luces de marcha atrás (W19W)3. Indicadores de dirección (PY21W ámbar)4. Luces de posición (diodos electroluminiscentes-LED)5. Luces antiniebla (diodos electroluminiscentes-LED)

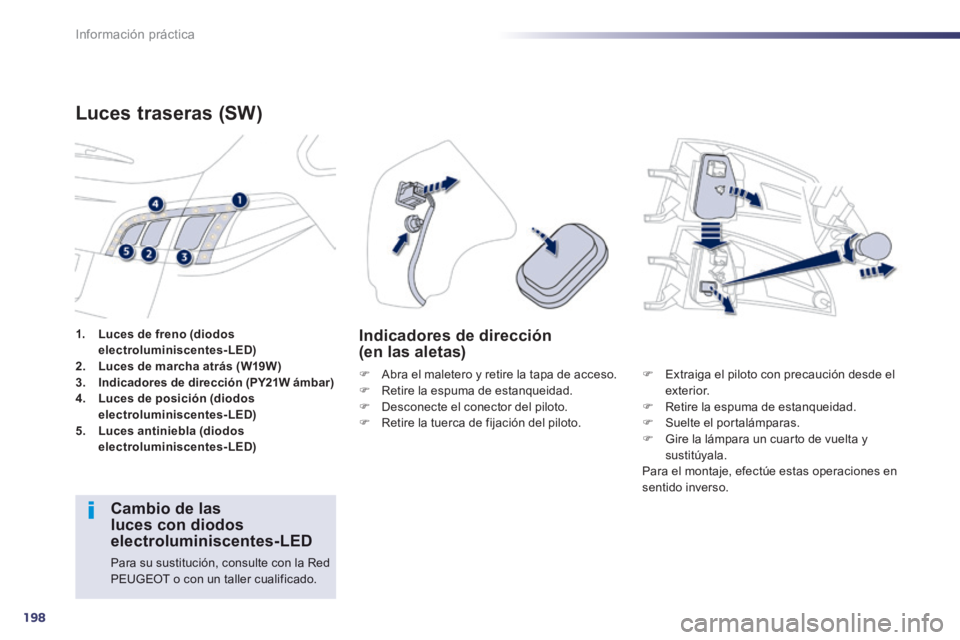

Luces traseras (SW)
 Abra el maletero y retire la tapa de acceso.  Retire la espuma de estanqueidad.  Desconecte el conector del piloto.  Retire la tuerca de fijación del piloto.
Indicadores de dirección (en las aletas)
 Extraiga el piloto con precaución desde el exterior.  Retire la espuma de estanqueidad.  Suelte el portalámparas.  Gire la lámpara un cuarto de vuelta y sustitúyala. Para el montaje, efectúe estas operaciones en sentido inverso.
Cambio de las luces con diodos electroluminiscentes-LED
Para su sustitución, consulte con la Red PEUGEOT o con un taller cualificado.
