Peugeot 508 2014 Návod k obsluze (in Czech)

8
189
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

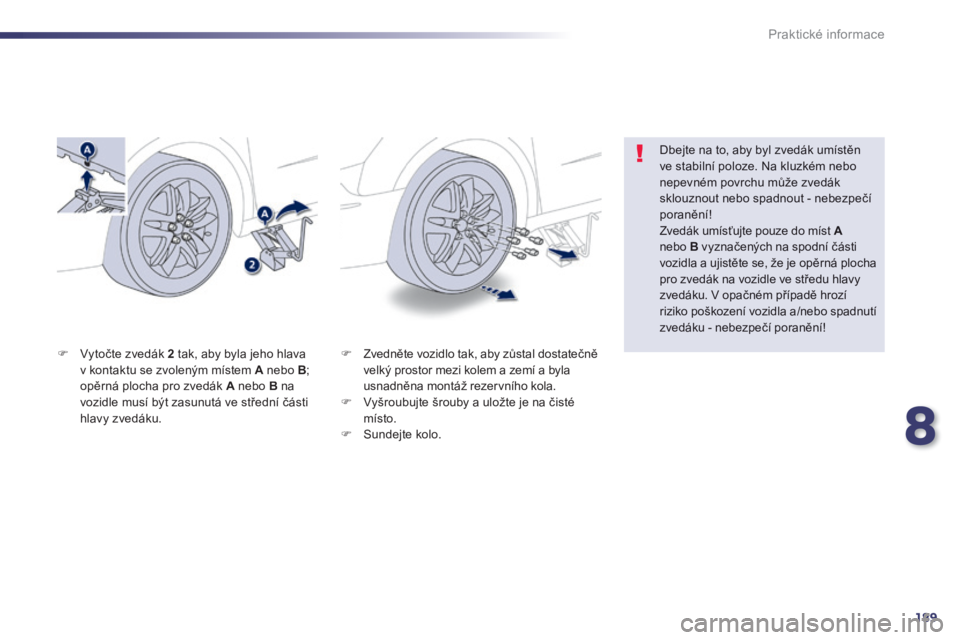

 Zvedněte vozidlo tak, aby zůstal dostatečně velký prostor mezi kolem a zemí a byla usnadněna montáž rezervního kola.  Vyšroubujte šrouby a uložte je na čisté místo.  S u n d e j t e k o l o .
 Vytočte zvedák 2 tak, aby byla jeho hlava v kontaktu se zvoleným místem A nebo B ; opěrná plocha pro zvedák A nebo B na vozidle musí být zasunutá ve střední části hlavy zvedáku.
Dbejte na to, aby byl zvedák umístěn ve stabilní poloze. Na kluzkém nebo nepevném povrchu může zvedák sklouznout nebo spadnout - nebezpečí poranění! Zvedák umísťujte pouze do míst A A Anebo B vyznačených na spodní části vozidla a ujistěte se, že je opěrná plocha pro zvedák na vozidle ve středu hlavy zvedáku. V opačném případě hrozí riziko poškození vozidla a/nebo spadnutí zvedáku - nebezpečí poranění!

190
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

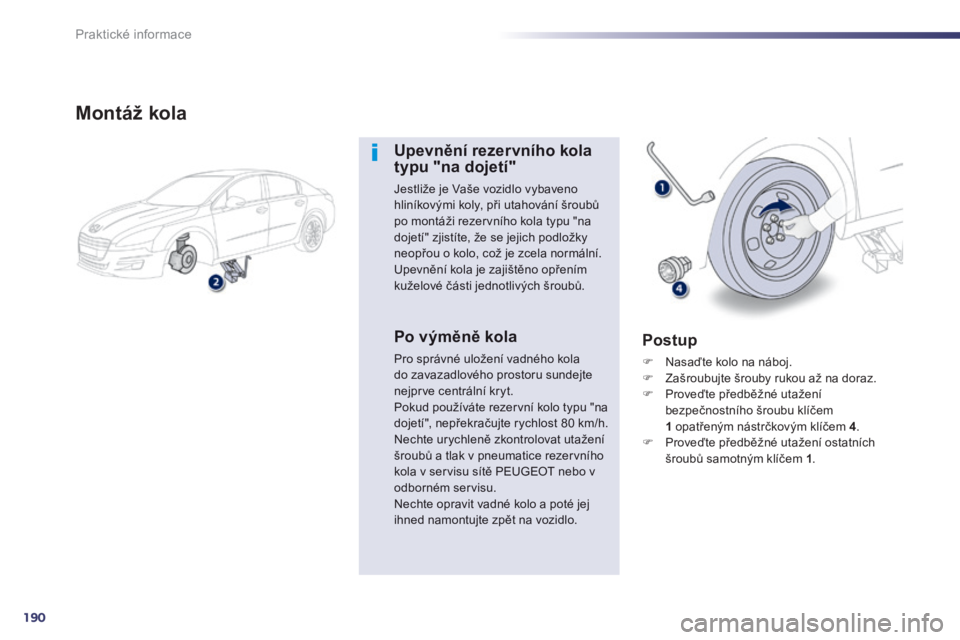

Montáž kola
Upevnění rezervního kola typu "na dojetí"
Jestliže je Vaše vozidlo vybaveno hliníkovými koly, při utahování šroubů po montáži rezervního kola typu "na dojetí" zjistíte, že se jejich podložky neopřou o kolo, což je zcela normální. Upevnění kola je zajištěno opřením kuželové části jednotlivých šroubů.
Po výměně kola
Pro správné uložení vadného kola do zavazadlového prostoru sundejte nejprve centrální kryt. Pokud používáte rezervní kolo typu "na dojetí", nepřekračujte rychlost 80 km/h. Nechte urychleně zkontrolovat utažení šroubů a tlak v pneumatice rezervního kola v servisu sítě PEUGEOT nebo v odborném servisu. Nechte opravit vadné kolo a poté jej ihned namontujte zpět na vozidlo.
P o s t u p
 Nasaďte kolo na náboj.  Zašroubujte šrouby rukou až na doraz.  Proveďte předběžné utažení bezpečnostního šroubu klíčem 1 opatřeným nástrčkovým klíčem 4 .
 Proveďte předběžné utažení ostatních šroubů samotným klíčem 1 .

8
191
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

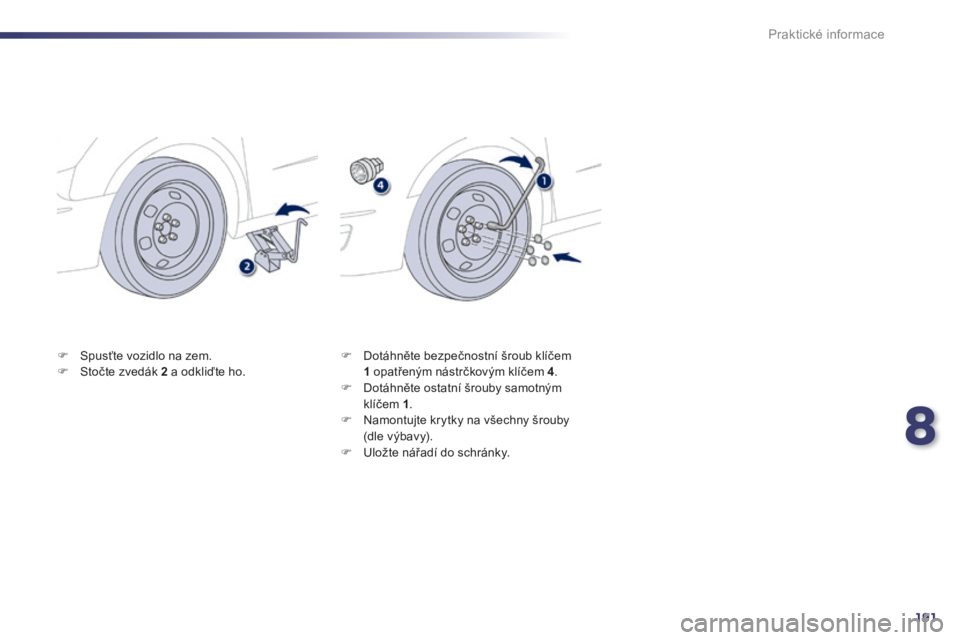

 Spusťte vozidlo na zem.  Stočte zvedák 2 a odkliďte ho.  Dotáhněte bezpečnostní šroub klíčem 1 opatřeným nástrčkovým klíčem 4 .  Dotáhněte ostatní šrouby samotným klíčem 1 .  Namontujte krytky na všechny šrouby (dle výbavy).  Uložte nářadí do schránky.

192
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

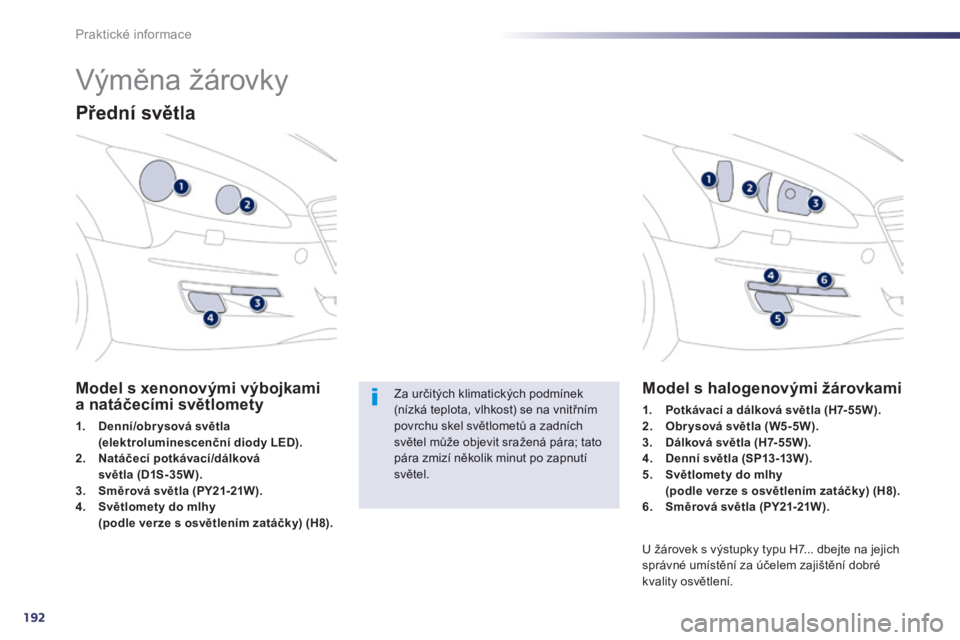

Výměna žárovky
Přední světla
Model s xenonovými výbojkami a natáčecími světlomety
1. Denní/obr ysová světla (elektroluminescenční diody LED).2. Natáčecí potkávací/dálková světla (D1S-35W).3. Směrová světla (PY21-21W).4. Světlomety do mlhy (podle verze s osvětlením zatáčky) (H8).
Model s halogenovými žárovkami
1. Potkávací a dálková světla (H7-55W).2. Obr ysová světla (W5-5W).3. Dálková světla (H7-55W).4. Denní světla (SP13-13W).5. Světlomety do mlhy (podle verze s osvětlením zatáčky) (H8).6. Směrová světla (PY21-21W).
U žárovek s výstupky typu H7... dbejte na jejich správné umístění za účelem zajištění dobré kvality osvětlení.
Za určitých klimatických podmínek (nízká teplota, vlhkost) se na vnitřním povrchu skel světlometů a zadních světel může objevit sražená pára; tato pára zmizí několik minut po zapnutí s v ě t e l .

8
193
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

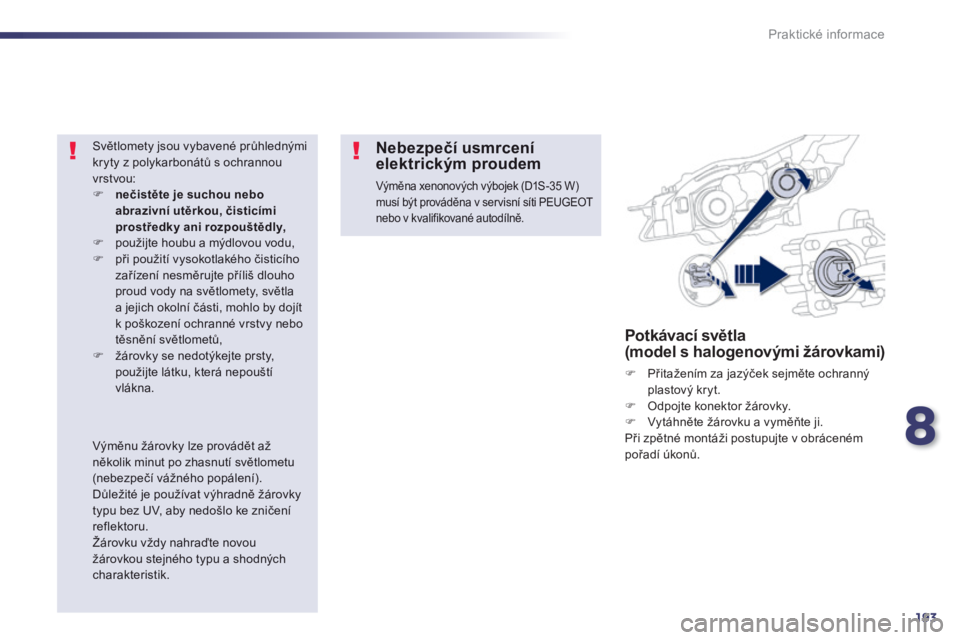

Potkávací světla (model s halogenovými žárovkami)
 Přitažením za jazýček sejměte ochranný plastový kryt.  Odpojte konektor žárovky.  Vytáhněte žárovku a vyměňte ji. Při zpětné montáži postupujte v obráceném pořadí úkonů.
Světlomety jsou vybavené průhlednými kryty z polykarbonátů s ochrannou vrstvou:  nečistěte je suchou nebo abrazivní utěrkou, čisticími prostředky ani rozpouštědly, použijte houbu a mýdlovou vodu,  při použití vysokotlakého čisticího zařízení nesměrujte příliš dlouho proud vody na světlomety, světla a jejich okolní části, mohlo by dojít k poškození ochranné vrstvy nebo těsnění světlometů,  žárovky se nedotýkejte prsty, použijte látku, která nepouští vlákna.
Nebezpečí usmrcení elektrickým proudem
Výměna xenonových výbojek (D1S-35 W) musí být prováděna v servisní síti PEUGEOT nebo v kvalifikované autodílně.
Výměnu žárovky lze provádět až několik minut po zhasnutí světlometu (nebezpečí vážného popálení). Důležité je používat výhradně žárovky typu bez UV, aby nedošlo ke zničení reflektoru.
Žárovku vždy nahraďte novou žárovkou stejného typu a shodných charakteristik.

194
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

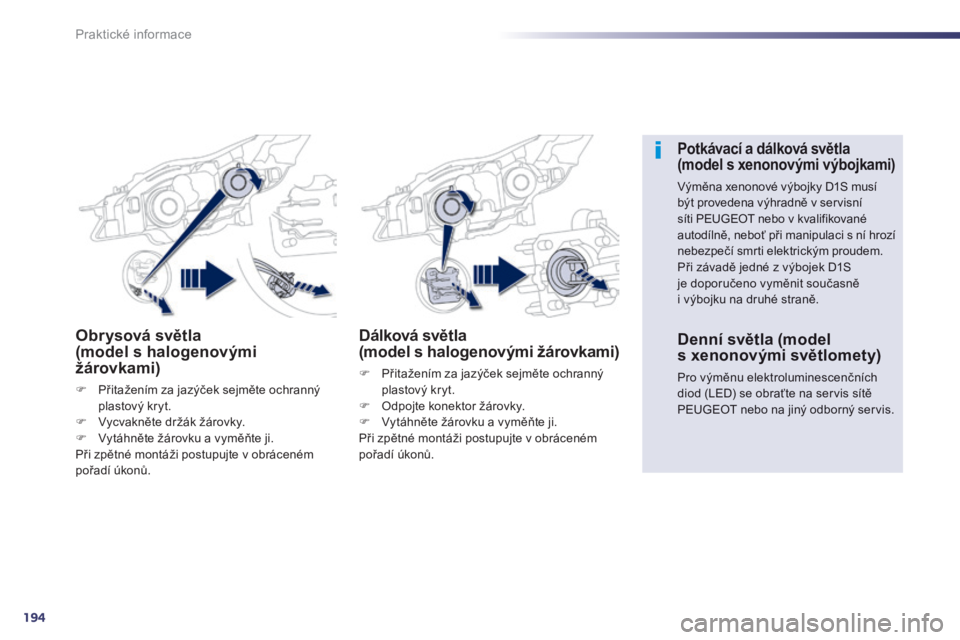

Obrysová světla (model s halogenovými žárovkami)
 Přitažením za jazýček sejměte ochranný plastový kryt.  Vycvakněte držák žárovky.  Vytáhněte žárovku a vyměňte ji. Při zpětné montáži postupujte v obráceném pořadí úkonů.
D á l k o v á s v ě t l a (model s halogenovými žárovkami)
 Přitažením za jazýček sejměte ochranný plastový kryt.  Odpojte konektor žárovky.  Vytáhněte žárovku a vyměňte ji. Při zpětné montáži postupujte v obráceném pořadí úkonů.
P o t k á v a c í a d á l k o v á s v ě t l a (model s xenonovými výbojkami)
Výměna xenonové výbojky D1S musí být provedena výhradně v servisní síti PEUGEOT nebo v kvalifikované autodílně, neboť při manipulaci s ní hrozí nebezpečí smrti elektrickým proudem. Při závadě jedné z výbojek D1S je doporučeno vyměnit současně i výbojku na druhé straně.
Denní světla (model
s xenonovými světlomety)
Pro výměnu elektroluminescenčních diod (LED) se obraťte na servis sítě PEUGEOT nebo na jiný odborný servis.

8
195
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

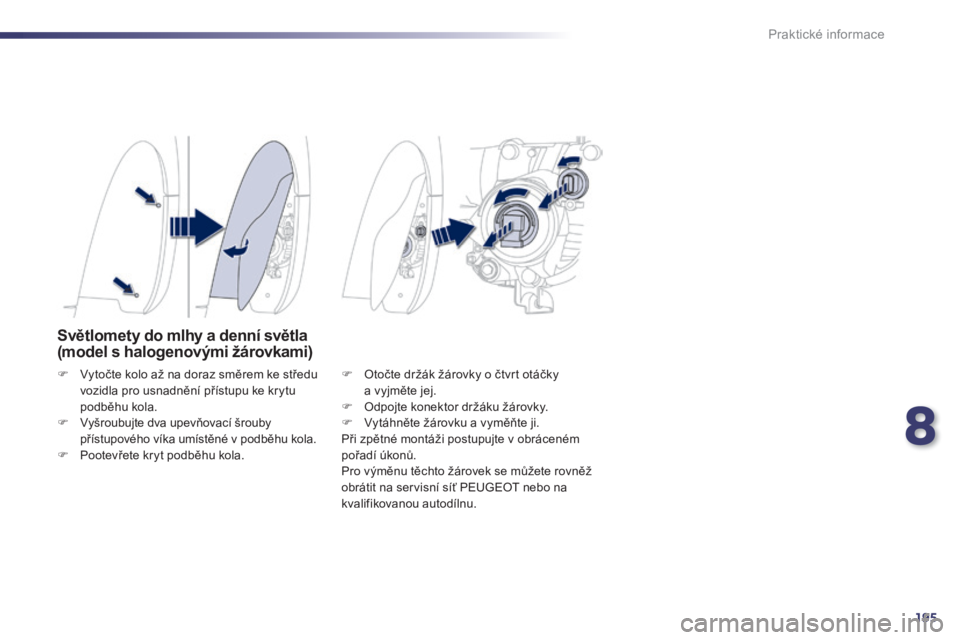

Světlomety do mlhy a denní světla (model s halogenovými žárovkami)
 Vytočte kolo až na doraz směrem ke středu vozidla pro usnadnění přístupu ke krytu podběhu kola.  Vyšroubujte dva upevňovací šrouby přístupového víka umístěné v podběhu kola.  Pootevřete kryt podběhu kola.
 Otočte držák žárovky o čtvrt otáčky a vyjměte jej.  Odpojte konektor držáku žárovky.  Vytáhněte žárovku a vyměňte ji. Při zpětné montáži postupujte v obráceném pořadí úkonů. Pro výměnu těchto žárovek se můžete rovněž obrátit na servisní síť PEUGEOT nebo na kvalifikovanou autodílnu.

196
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

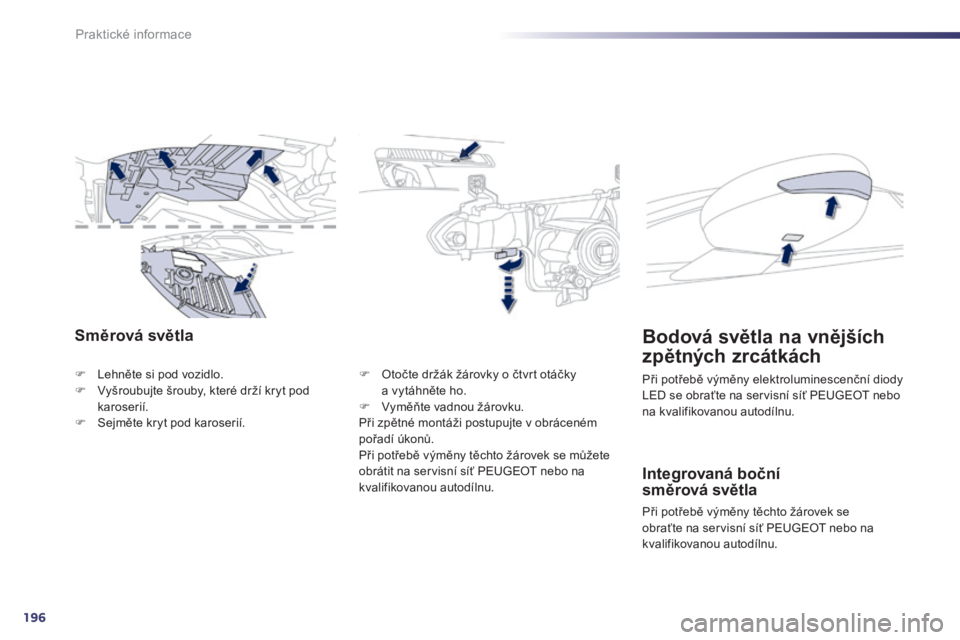

Směrová světla
 Lehněte si pod vozidlo.  Vyšroubujte šrouby, které drží kryt pod karoserií.  Sejměte kryt pod karoserií.
 Otočte držák žárovky o čtvrt otáčky a vytáhněte ho.  Vyměňte vadnou žárovku. Při zpětné montáži postupujte v obráceném pořadí úkonů. Při potřebě výměny těchto žárovek se můžete obrátit na servisní síť PEUGEOT nebo na kvalifikovanou autodílnu. Integrovaná boční směrová světla
Při potřebě výměny těchto žárovek se obraťte na servisní síť PEUGEOT nebo na kvalifikovanou autodílnu.
Bodová světla na vnějších
zpětných zrcátkách
Při potřebě výměny elektroluminescenční diody LED se obraťte na servisní síť PEUGEOT nebo na kvalifikovanou autodílnu.

8
197
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

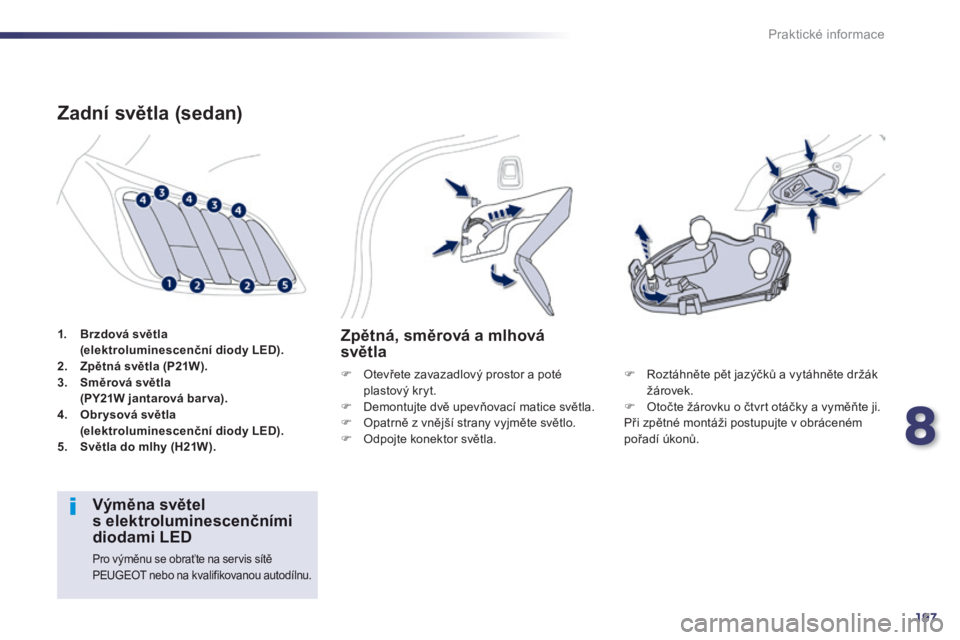

1. Brzdová světla (elektroluminescenční diody LED).2. Zpětná světla (P21W).3. Směrová světla (PY21W jantarová bar va).4. Obr ysová světla (elektroluminescenční diody LED).5. Světla do mlhy (H21W).
Zadní světla (sedan)
Zpětná, směrová a mlhová světla
 Otevřete zavazadlový prostor a poté plastový kryt.  Demontujte dvě upevňovací matice světla.  Opatrně z vnější strany vyjměte světlo.  Odpojte konektor světla.
 Roztáhněte pět jazýčků a vytáhněte držák žárovek.  Otočte žárovku o čtvrt otáčky a vyměňte ji. Při zpětné montáži postupujte v obráceném pořadí úkonů.
V ý m ě n a s v ě t e l s elektroluminescenčními diodami LED
Pro výměnu se obraťte na servis sítě PEUGEOT nebo na kvalifikovanou autodílnu.

198
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014
1. Brzdová světla (elektroluminescenční diody LED).2. Zpětná světla (W19W).3. Směrová světla (PY21W jantarová bar va).4. Obr ysová světla (elektroluminescenční diody LED).5. Světla do mlhy (elektroluminescenční diody LED).

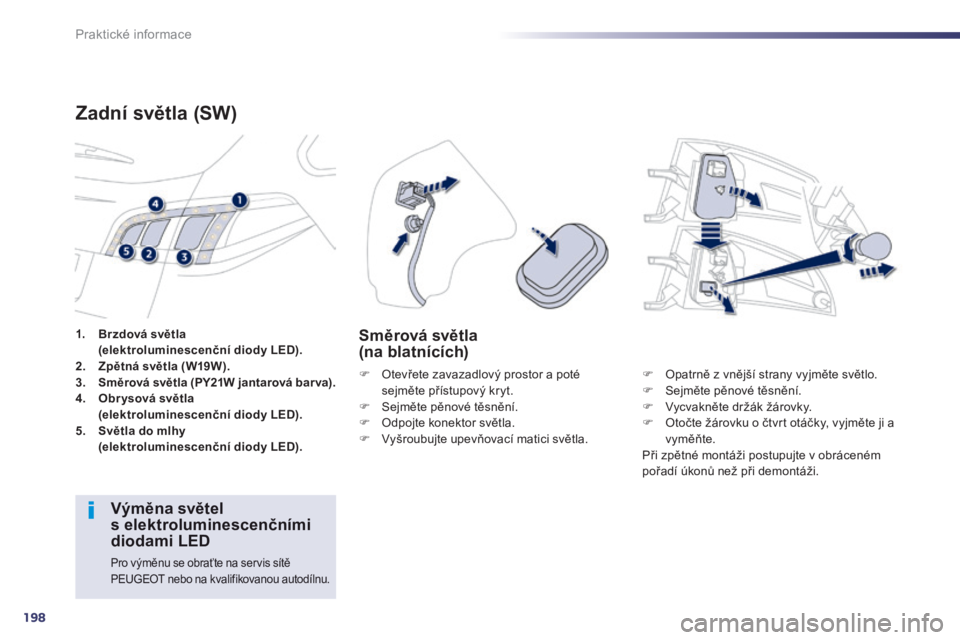

Z a d n í s v ě t l a ( S W )
 Otevřete zavazadlový prostor a poté sejměte přístupový kryt.  Sejměte pěnové těsnění.  Odpojte konektor světla.  Vyšroubujte upevňovací matici světla.
Směrová světla (na blatnících)
 Opatrně z vnější strany vyjměte světlo.  Sejměte pěnové těsnění.  Vycvakněte držák žárovky.  Otočte žárovku o čtvrt otáčky, vyjměte ji a v y m ě ň t e . Při zpětné montáži postupujte v obráceném pořadí úkonů než při demontáži.
V ý m ě n a s v ě t e l s elektroluminescenčními diodami LED
Pro výměnu se obraťte na servis sítě PEUGEOT nebo na kvalifikovanou autodílnu.
