Peugeot 508 2014 Návod k obsluze (in Czech)

8
179
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

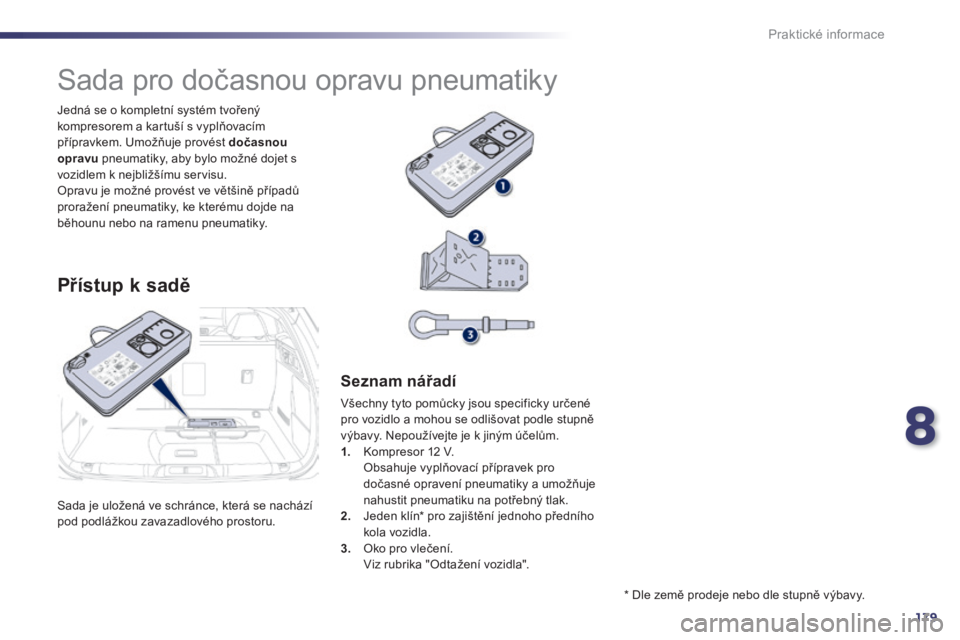

Sada je uložená ve schránce, která se nachází pod podlážkou zavazadlového prostoru.
Jedná se o kompletní systém tvořený kompresorem a kartuší s vyplňovacím přípravkem. Umožňuje provést dočasnou opravu pneumatiky, aby bylo možné dojet s vozidlem k nejbližšímu servisu. Opravu je možné provést ve většině případů proražení pneumatiky, ke kterému dojde na běhounu nebo na ramenu pneumatiky.
Sada pro dočasnou opravu pneumatiky
Přístup k sadě
S e z n a m n á ř a d í
Všechny tyto pomůcky jsou specificky určené pro vozidlo a mohou se odlišovat podle stupně výbavy. Nepoužívejte je k jiným účelům. 1. Kompresor 12 V. Obsahuje vyplňovací přípravek pro dočasné opravení pneumatiky a umožňuje nahustit pneumatiku na potřebný tlak. 2. Jeden klín * pro zajištění jednoho předního kola vozidla. 3. Oko pro vlečení. Viz rubrika "Odtažení vozidla".
* Dle země prodeje nebo dle stupně výbavy.

180
i
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

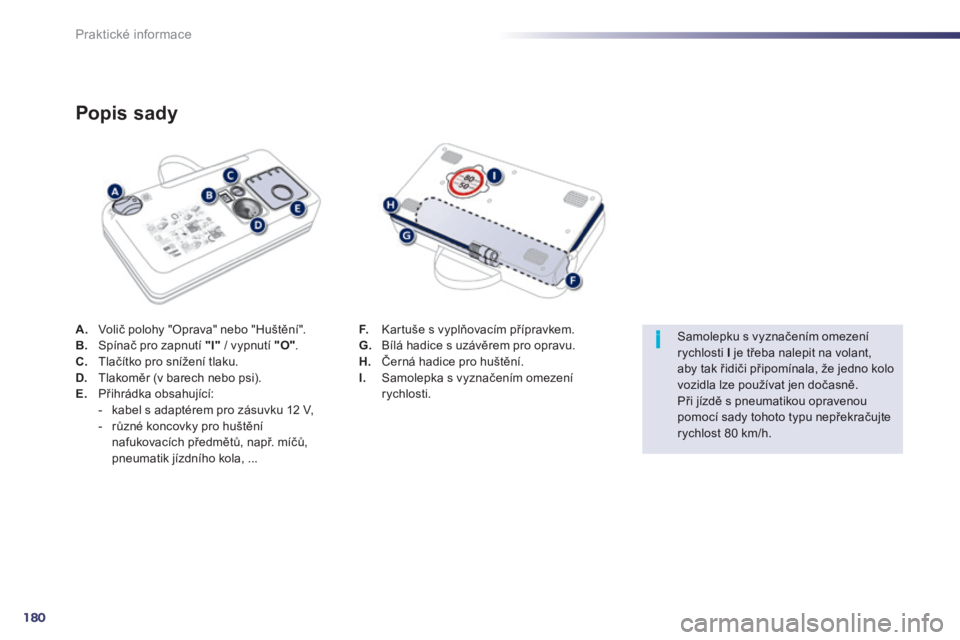

A. Volič polohy "Oprava" nebo "Huštění". B. Spínač pro zapnutí "I" / vypnutí "O" . C. Tlačítko pro snížení tlaku. D. Tlakoměr (v barech nebo psi). E. Přihrádka obsahující: - kabel s adaptérem pro zásuvku 12 V, - různé koncovky pro huštění nafukovacích předmětů, např. míčů, pneumatik jízdního kola, ...
Popis sady
F. Kartuše s vyplňovacím přípravkem. G. Bílá hadice s uzávěrem pro opravu. H. Černá hadice pro huštění. I. Samolepka s vyznačením omezení rychlosti.
Samolepku s vyznačením omezení rychlosti I je třeba nalepit na volant, aby tak řidiči připomínala, že jedno kolo vozidla lze používat jen dočasně. Při jízdě s pneumatikou opravenou pomocí sady tohoto typu nepřekračujte
rychlost 80 km/h.

8
181
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

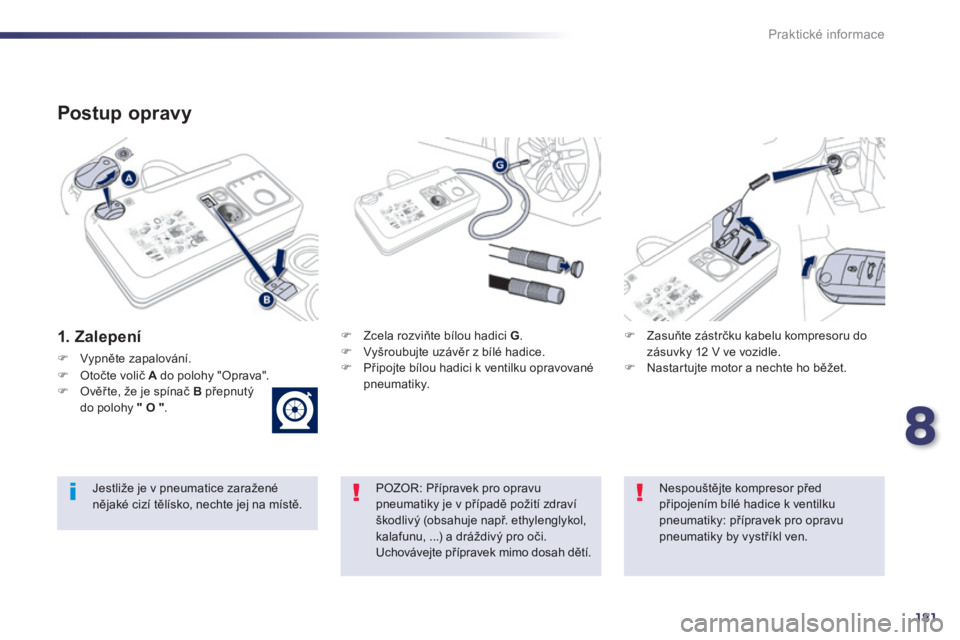

P o s t u p o p r a v y
1 . Z a l e p e n í  Zcela rozviňte bílou hadici G .  Vyšroubujte uzávěr z bílé hadice.  Připojte bílou hadici k ventilku opravované p n e u m a t i k y .
 Zasuňte zástrčku kabelu kompresoru do zásuvky 12 V ve vozidle.  Nastartujte motor a nechte ho běžet.
POZOR: Přípravek pro opravu pneumatiky je v případě požití zdraví škodlivý (obsahuje např. ethylenglykol, kalafunu, ...) a dráždivý pro oči. Uchovávejte přípravek mimo dosah dětí.
Jestliže je v pneumatice zaražené nějaké cizí tělísko, nechte jej na místě.
Nespouštějte kompresor před připojením bílé hadice k ventilku pneumatiky: přípravek pro opravu pneumatiky by vystříkl ven.
 Vypněte zapalování.
 Otočte volič A do polohy "Oprava".  Ověř te, že je spínač B přepnutý do polohy " O " .

182
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014
Pokud se Vám do přibližně pěti až sedmi minut nepodaří dosáhnout uvedeného tlaku, nelze pneumatiku
opravit. Obraťte se se žádostí o pomoc na síť PEUGEOT nebo na jiný odborný s e r v i s .
 Zapněte kompresor přepnutím spínače Bdo polohy "I" a nechte ho v činnosti, dokud tlak v pneumatice nedosáhne 2,0 baru. Vyplňovací přípravek je vstříknut pod tlakem do pneumatiky, v průběhu této operace neodpojujte hadici od ventilku (nebezpečí potřísnění přípravkem).
 Odpojte sadu a zašroubujte uzávěr bílé hadice. Dbejte, aby nedošlo k potřísnění vozidla zbytky kapaliny. Uložte sadu na dostupné místo.  Ihned se rozjeďte a ujeďte přibližně pět kilometrů omezenou rychlostí (mezi 20 a 60 km/h), aby se proražené místo zalepilo.  Zastavte pro ověření opravy a tlaku vzduchu pomocí sady. Detekce poklesu tlaku v pneumatikách
Pokud je vozidlo vybaveno systémem detekce poklesu tlaku v pneumatikách, bude po opravě kola stále svítit kontrolka podhuštění, a to až do opětovné aktivace systému v servisní síti PEUGEOT nebo v kvalifikované autodílně.

8
183
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

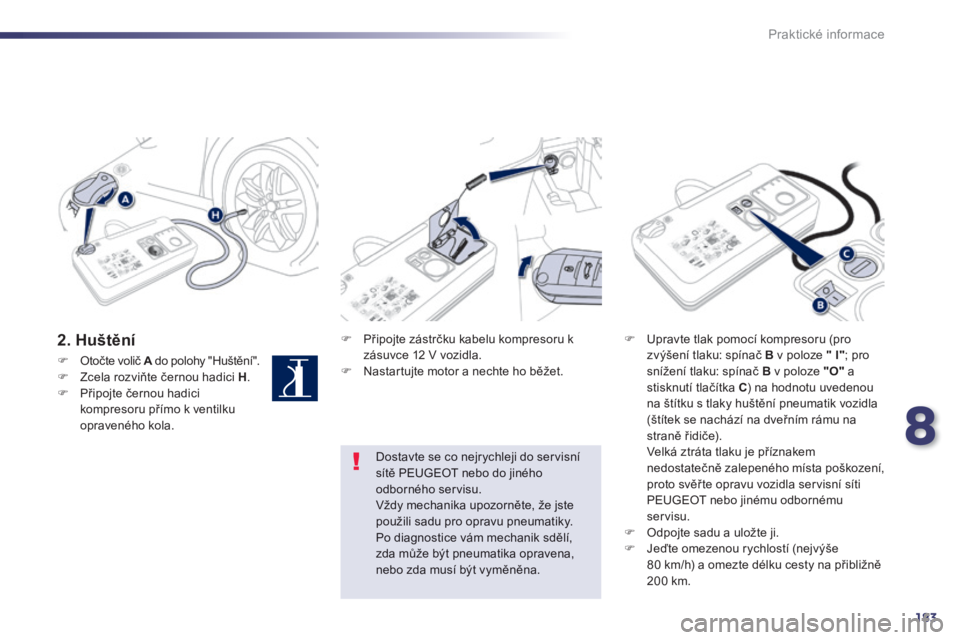

2 . H u š t ě n í  Připojte zástrčku kabelu kompresoru k zásuvce 12 V vozidla.  Nastartujte motor a nechte ho běžet.
 Upravte tlak pomocí kompresoru (pro zvýšení tlaku: spínač B v poloze " I" ; pro snížení tlaku: spínač B v poloze "O" a stisknutí tlačítka C ) na hodnotu uvedenou na štítku s tlaky huštění pneumatik vozidla (štítek se nachází na dveřním rámu na straně řidiče). Velká ztráta tlaku je příznakem nedostatečně zalepeného místa poškození, proto svěř te opravu vozidla servisní síti PEUGEOT nebo jinému odbornému servisu.  Odpojte sadu a uložte ji.  Jeďte omezenou rychlostí (nejvýše 80 km/h) a omezte délku cesty na přibližně 2 0 0 k m .
Dostavte se co nejrychleji do servisní sítě PEUGEOT nebo do jiného odborného servisu. Vždy mechanika upozorněte, že jste použili sadu pro opravu pneumatiky. Po diagnostice vám mechanik sdělí, zda může být pneumatika opravena, nebo zda musí být vyměněna.
 Otočte volič A do polohy "Huštění". A do polohy "Huštění". A Zcela rozviňte černou hadici H .  Připojte černou hadici kompresoru přímo k ventilku opraveného kola.

184
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014
Vyjmutí kartuše
 Uložte černou hadici.  Vysuňte zahnutou spodní část bílé hadice.  Držte kompresor ve svislé poloze.  Spodem vyšroubujte kartuši.
Pozor na možné vytečení vyplňovacího přípravku. Datum doporučené spotřeby kapaliny je uvedeno na kartuši. Kartuše s kapalinou je určena pro jednorázové použití, načatá kartuše musí být vyměněna. Po použití neodhazujte kartuši do přírody, odneste ji do některé provozovny sítě PEUGEOT nebo do sběrny pověřené sběrem těchto odpadů.
Neopomeňte si opatřit novou kartuši s vyplňovacím přípravkem pro opravu pneumatiky v prodejní síti PEUGEOT nebo v jiném odborném servisu.
Kontrola tlaku /
příležitostné huštění
Sadu můžete rovněž použít bez vstříknutí vyplňovacího přípravku: - pro kontrolu nebo příležitostné huštění pneumatik, - pro huštění jiných nafukovacích předmětů (míčů, pneumatik jízdního kola, ...).
 Otočte volič A do polohy "Huštění".  Zcela rozviňte černou hadici H .  Připojte černou hadici k ventilku kola nebo nafukovaného předmětu. Je-li třeba, namontujte nejprve jednu z koncovek ze sady.
 Připojte elektrickou zástrčku kompresoru do zásuvky 12 V vozidla.  Nastartujte motor a nechte ho běžet.  Upravte tlak pomocí kompresoru (pro zvýšení tlaku: spínač B v poloze "I" ; pro snížení tlaku: spínač B v poloze "O" a stisknutí tlačítka C ) na hodnotu uvedenou na štítku s tlaky huštění pneumatik vozidla nebo nafukovacího předmětu.  Odpojte a uložte sadu.

8
185
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

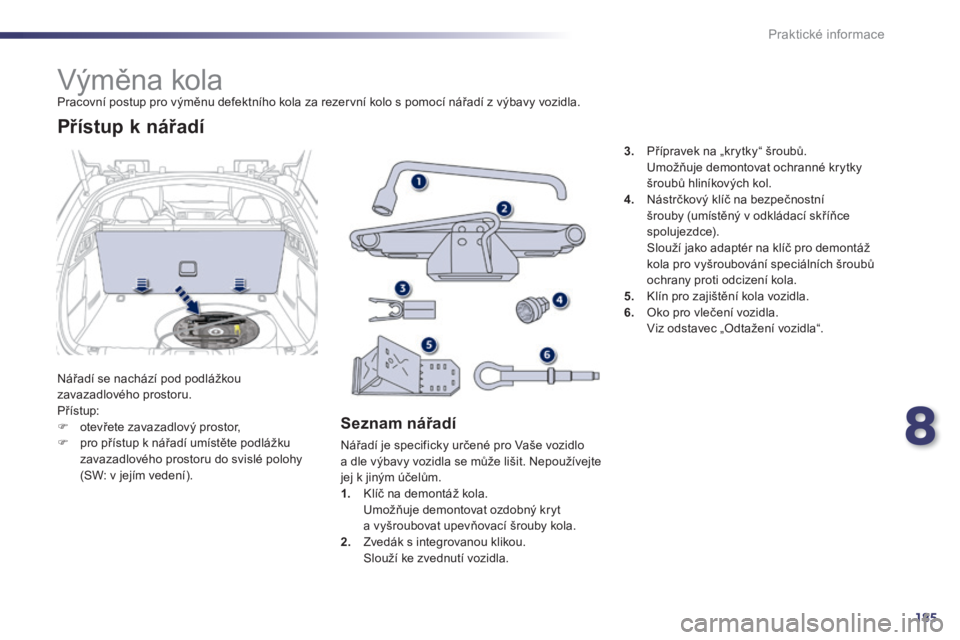

Výměna kola Pracovní postup pro výměnu defektního kola za rezervní kolo s pomocí nářadí z výbavy vozidla.
Nářadí se nachází pod podlážkou zavazadlového prostoru. P ř í s t u p :  otevřete zavazadlový prostor,  pro přístup k nářadí umístěte podlážku zavazadlového prostoru do svislé polohy (SW: v jejím vedení).
Přístup k nářadí
Seznam nářadí
Nářadí je specificky určené pro Vaše vozidlo a dle výbavy vozidla se může lišit. Nepoužívejte jej k jiným účelům. 1. Klíč na demontáž kola. Umožňuje demontovat ozdobný kryt a vyšroubovat upevňovací šrouby kola. 2. Zvedák s integrovanou klikou. Slouží ke zvednutí vozidla.
3. Přípravek na „krytky“ šroubů. Umožňuje demontovat ochranné krytky šroubů hliníkových kol. 4. Nástrčkový klíč na bezpečnostní šrouby (umístěný v odkládací skříňce
spolujezdce). Slouží jako adaptér na klíč pro demontáž kola pro vyšroubování speciálních šroubů ochrany proti odcizení kola. 5. Klín pro zajištění kola vozidla. 6. Oko pro vlečení vozidla. Viz odstavec „Odtažení vozidla“.

186
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

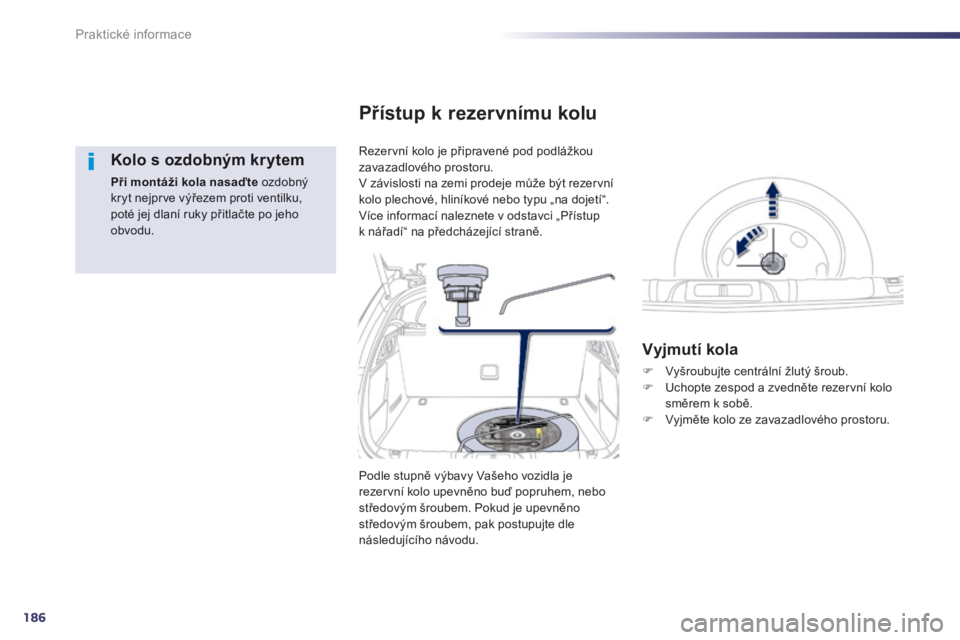

Kolo s ozdobným krytem
Při montáži kola nasaďte ozdobný kryt nejprve výřezem proti ventilku,poté jej dlaní ruky přitlačte po jeho o b v o d u .
Rezervní kolo je připravené pod podlážkou zavazadlového prostoru. V závislosti na zemi prodeje může být rezervní kolo plechové, hliníkové nebo typu „na dojetí“. Více informací naleznete v odstavci „Přístup
k nářadí“ na předcházející straně.
Přístup k rezervnímu kolu
Vyjmutí kola
 Vyšroubujte centrální žlutý šroub.  Uchopte zespod a zvedněte rezervní kolo směrem k sobě.  Vyjměte kolo ze zavazadlového prostoru.
Podle stupně výbavy Vašeho vozidla je rezervní kolo upevněno buď popruhem, nebo středovým šroubem. Pokud je upevněno středovým šroubem, pak postupujte dle
následujícího návodu.

8
187
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

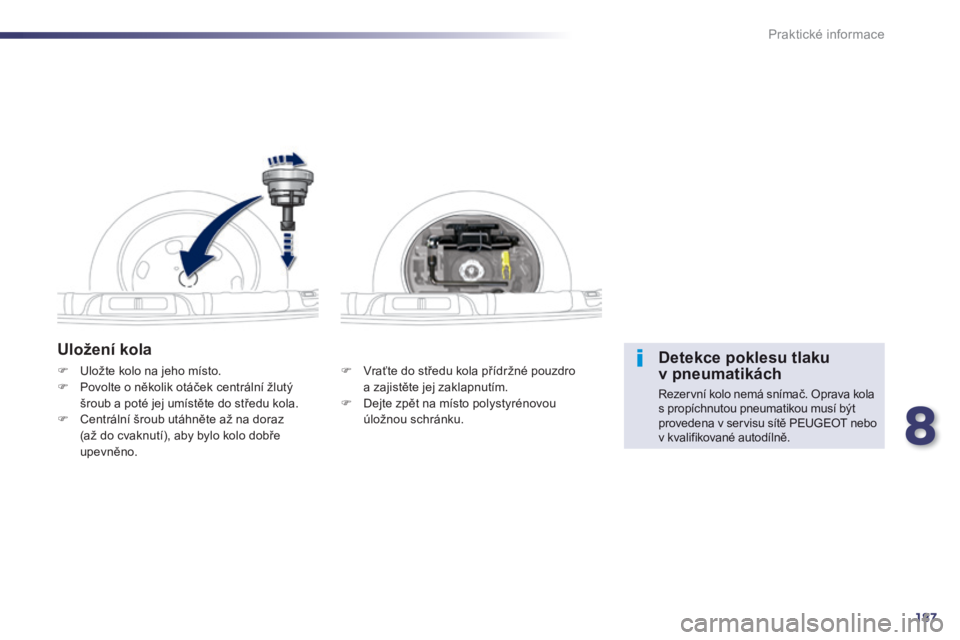

Uložení kola
 Vraťte do středu kola přídržné pouzdro a zajistěte jej zaklapnutím.  Dejte zpět na místo polystyrénovou ú l o ž n o u s c h r á n k u .
 Uložte kolo na jeho místo.  Povolte o několik otáček centrální žlutý šroub a poté jej umístěte do středu kola.  Centrální šroub utáhněte až na doraz (až do cvaknutí), aby bylo kolo dobře upevněno.
Detekce poklesu tlaku v pneumatikách
Rezervní kolo nemá snímač. Oprava kola s propíchnutou pneumatikou musí být provedena v servisu sítě PEUGEOT nebo v kvalifikované autodílně.

188
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

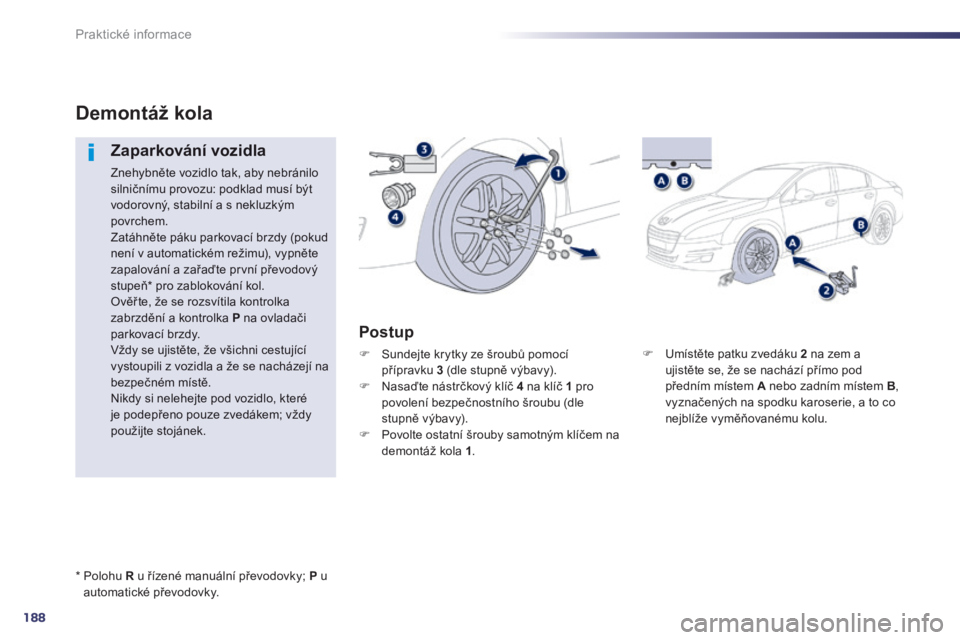

 Umístěte patku zvedáku 2 na zem a ujistěte se, že se nachází přímo pod předním místem A nebo zadním místem B , vyznačených na spodku karoserie, a to co nejblíže vyměňovanému kolu.
Demontáž kola
Zaparkování vozidla
Znehybněte vozidlo tak, aby nebránilo silničnímu provozu: podklad musí být vodorovný, stabilní a s nekluzkým povrchem. Zatáhněte páku parkovací brzdy (pokud není v automatickém režimu), vypněte zapalování a zařaďte první převodový stupeň * pro zablokování kol. Ověř te, že se rozsvítila kontrolka zabrzdění a kontrolka P na ovladači parkovací brzdy. Vždy se ujistěte, že všichni cestující vystoupili z vozidla a že se nacházejí na bezpečném místě. Nikdy si nelehejte pod vozidlo, které je podepřeno pouze zvedákem; vždy použijte stojánek.
P o s t u p
 Sundejte krytky ze šroubů pomocí přípravku 3 (dle stupně výbavy).  Nasaďte nástrčkový klíč 4 na klíč 1 pro povolení bezpečnostního šroubu (dle stupně výbavy).  Povolte ostatní šrouby samotným klíčem na demontáž kola 1 .
* P o l o h u R u řízené manuální převodovky; P u automatické převodovky.
