Page 221 of 320

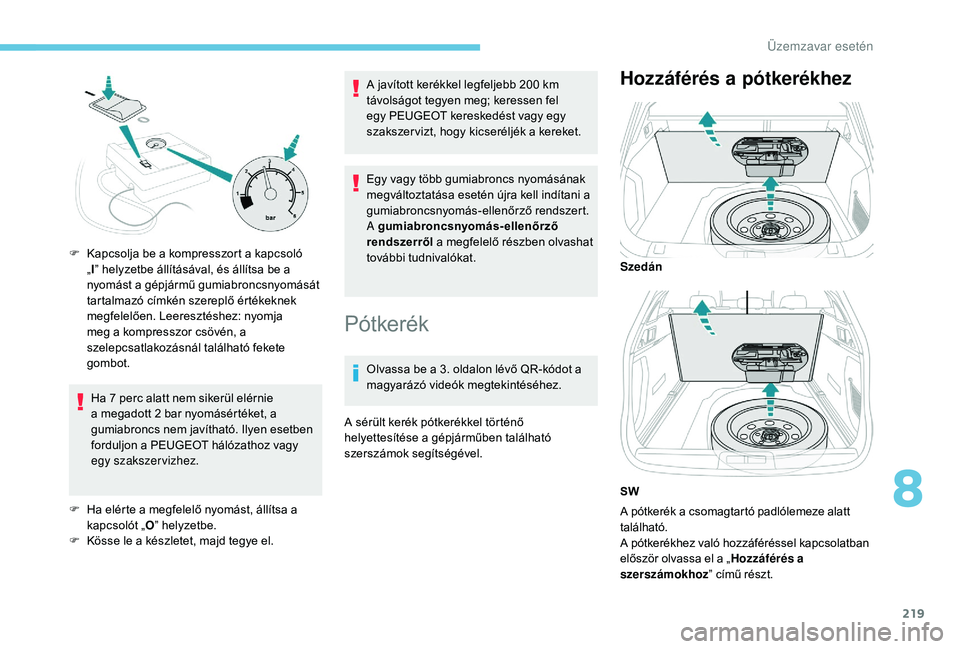

219
Ha 7 perc alatt nem sikerül elérnie
a megadott 2 bar nyomásértéket, a
gumiabroncs nem javítható. Ilyen esetben
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
F
H
a elérte a megfelelő nyomást, állítsa a
kapcsolót „ O” helyzetbe.
F
K
össe le a készletet, majd tegye el. A javított kerékkel legfeljebb 200
km
távolságot tegyen meg; keressen fel
egy PEUGEOT kereskedést vagy egy
szakszer vizt, hogy kicseréljék a kereket.
Egy vagy több gumiabroncs nyomásának
megváltoztatása esetén újra kell indítani a
gumiabroncsnyomás-ellenőrző rendszert.
A gumiabroncsnyomás-ellenőrző
rendszerről a megfelelő részben olvashat
további tudnivalókat.
Pótkerék
Olvassa be a 3. oldalon lévő QR-kódot a
magyarázó videók megtekintéséhez.
A sérült kerék pótkerékkel történő
helyettesítése a gépjárműben található
szerszámok segítségével.
Hozzáférés a pótkerékhez
A pótkerék a csomagtartó padlólemeze alatt
található.
A pótkerékhez való hozzáféréssel kapcsolatban
először olvassa el a „ Hozzáférés a
szerszámokhoz ” című részt.
F
K
apcsolja be a kompresszort a kapcsoló
„ I” helyzetbe állításával, és állítsa be a
nyomást a gépjármű gumiabroncsnyomását
tartalmazó címkén szereplő értékeknek
megfelelően. Leeresztéshez: nyomja
meg a kompresszor csövén, a
szelepcsatlakozásnál található fekete
gombot. Szedán
SW
8
Üzemzavar esetén

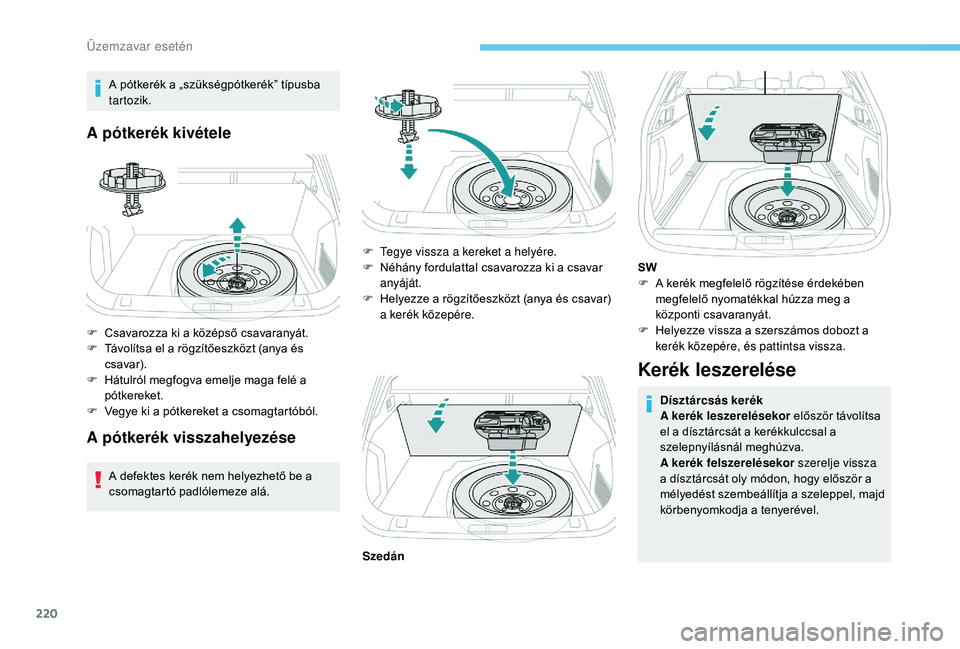

Page 222 of 320

220
A pótkerék a „szükségpótkerék” típusba
tartozik.
A pótkerék kivétele
F Csavarozza ki a középső csavaranyát.
F T ávolítsa el a rögzítőeszközt (anya és
csavar).
F
H
átulról megfogva emelje maga felé a
pótkereket.
F
V
egye ki a pótkereket a csomagtartóból.
A pótkerék visszahelyezése
A defektes kerék nem helyezhető be a
csomagtartó padlólemeze alá.
Kerék leszerelése
Dísztárcsás kerék
A kerék leszerelésekor először távolítsa
el a dísztárcsát a kerékkulccsal a
szelepnyílásnál meghúzva.
A kerék felszerelésekor szerelje vissza
a dísztárcsát oly módon, hogy először a
mélyedést szembeállítja a szeleppel, majd
körbenyomkodja a tenyerével.
F
T
egye vissza a kereket a helyére.
F
N
éhány fordulattal csavarozza ki a csavar
anyáját.
F
H
elyezze a rögzítőeszközt (anya és csavar)
a kerék közepére. SW
F
A k
erék megfelelő rögzítése érdekében
megfelelő nyomatékkal húzza meg a
központi csavaranyát.
F
H
elyezze vissza a szerszámos dobozt a
kerék közepére, és pattintsa vissza.
Szedán
Üzemzavar esetén

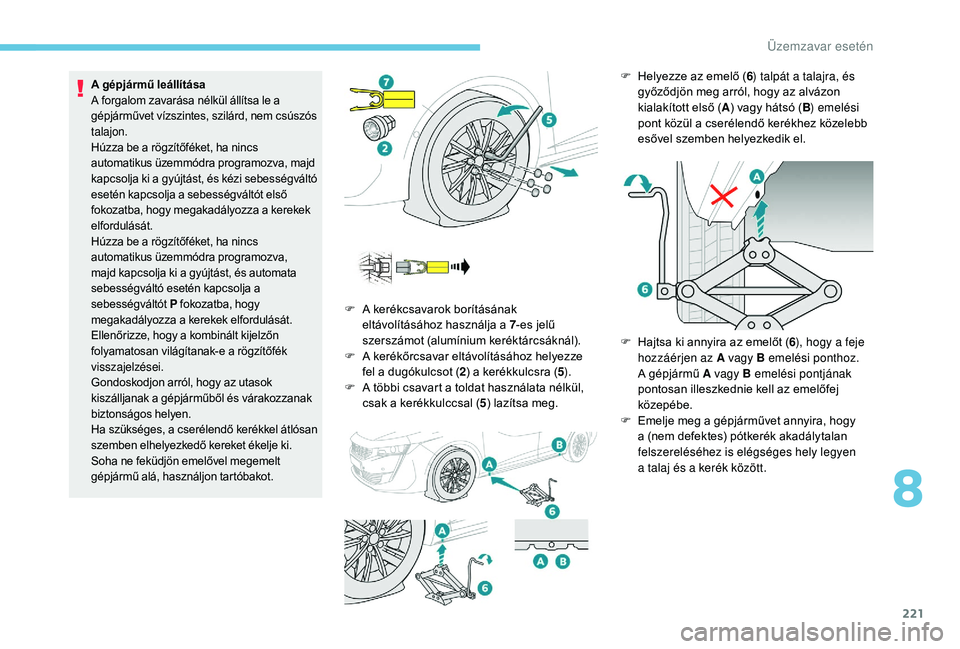

Page 223 of 320

221
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a
gépjárművet vízszintes, szilárd, nem csúszós
talajon.
Húzza be a rögzítőféket, ha nincs
automatikus üzemmódra programozva, majd
kapcsolja ki a gyújtást, és kézi sebességváltó
esetén kapcsolja a sebességváltót első
fokozatba, hogy megakadályozza a kerekek
elfordulását.
Húzza be a rögzítőféket, ha nincs
automatikus üzemmódra programozva,
majd kapcsolja ki a gyújtást, és automata
sebességváltó esetén kapcsolja a
sebességváltót P fokozatba, hogy
megakadályozza a kerekek elfordulását.
Ellenőrizze, hogy a kombinált kijelzőn
folyamatosan világítanak-e a rögzítőfék
visszajelzései.
Gondoskodjon arról, hogy az utasok
kiszálljanak a gépjárműből és várakozzanak
biztonságos helyen.
Ha szükséges, a cserélendő kerékkel átlósan
szemben elhelyezkedő kereket ékelje ki.
Soha ne feküdjön emelővel megemelt
gépjármű alá, használjon tartóbakot.
F A kerékcsavarok borításának eltávolításához használja a 7 -es jelű
szerszámot (alumínium keréktárcsáknál).
F
A k
erékőrcsavar eltávolításához helyezze
fel a dugókulcsot ( 2) a kerékkulcsra ( 5).
F
A t
öbbi csavart a toldat használata nélkül,
csak a kerékkulccsal ( 5) lazítsa meg. F
H
elyezze az emelő (
6) talpát a talajra, és
győződjön meg arról, hogy az alvázon
kialakított első ( A) vagy hátsó ( B) emelési
pont közül a cserélendő kerékhez közelebb
esővel szemben helyezkedik el.
F
H
ajtsa ki annyira az emelőt (6), hogy a feje
hozzáérjen az A vagy B emelési ponthoz.
A gépjármű A vagy B emelési pontjának
pontosan illeszkednie kell az emelőfej
közepébe.
F
E
melje meg a gépjárművet annyira, hogy
a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen
a
talaj és a kerék között.
8
Üzemzavar esetén

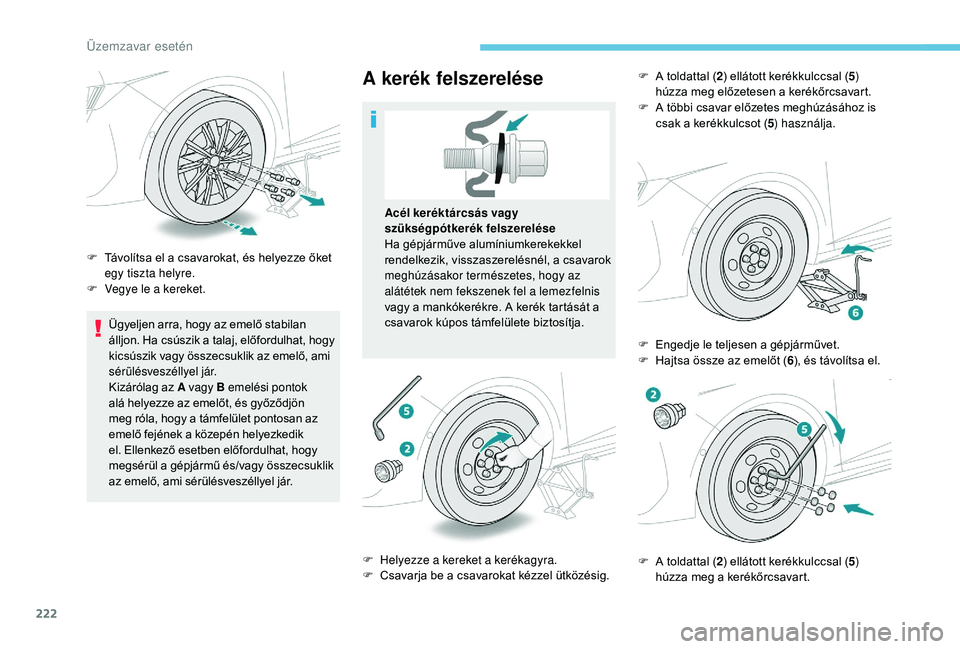

Page 224 of 320

222
Ügyeljen arra, hogy az emelő stabilan
álljon. Ha csúszik a talaj, előfordulhat, hogy
kicsúszik vagy összecsuklik az emelő, ami
sérülésveszéllyel jár.
Kizárólag az A vagy B emelési pontok
alá helyezze az emelőt, és győződjön
meg róla, hogy a támfelület pontosan az
emelő fejének a közepén helyezkedik
el. Ellenkező esetben előfordulhat, hogy
megsérül a gépjármű és/vagy összecsuklik
az emelő, ami sérülésveszéllyel jár.
A kerék felszerelése
F Távolítsa el a csavarokat, és helyezze őket egy tiszta helyre.
F
V
egye le a kereket. Acél keréktárcsás vagy
szükségpótkerék felszerelése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a csavarok
meghúzásakor természetes, hogy az
alátétek nem fekszenek fel a lemezfelnis
vagy a mankókerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
F
H
elyezze a kereket a kerékagyra.
F
C
savarja be a csavarokat kézzel ütközésig.F
A t
oldattal (
2) ellátott kerékkulccsal ( 5)
húzza meg előzetesen a kerékőrcsavart.
F
A t
öbbi csavar előzetes meghúzásához is
csak a kerékkulcsot ( 5) használja.
F
E
ngedje le teljesen a gépjárművet.
F
H
ajtsa össze az emelőt (6), és távolítsa el.
F
A t
oldattal (2) ellátott kerékkulccsal ( 5)
húzza meg a kerékőrcsavart.
Üzemzavar esetén
Page 225 of 320

223
Kerékcserét követően
Szükségpótkerék esetén
Egynél több szükségpótkerék használata
tilos.Amint lehetséges, látogasson el egy
PEUGEOT márkaszer vizbe vagy egy
szakszer vizbe, és ellenőriztesse a csavarok
feszességét és a pótkerék guminyomását.
Vizsgáltassa meg a defektes kereket.
A szer viztechnikus a vizsgálat alapján
megállapítja, hogy megjavítható-e az adott
kerék, vagy esetleg ki kell cserélni.
Izzócsere
A fényszórók védőréteggel bevont
polikarbonát búrával rendelkeznek:
F
a
búra tisztításához ne használjon
száraz vagy érdes rongyot, sem
tisztító- vagy oldószereket,
F
h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F
h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra és a
környékükre, nehogy megsérüljenek a
tömítések és a lakkréteg. Az izzók cseréjét csak a már több perce
kikapcsolt fényszórókon szabad elvégezni
– Súlyos égési sérülés veszélye áll fenn.
F
N
e érjen kézzel az izzóhoz, használjon
nem bolyhosodó rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-szűrős
izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után néhány
perccel eltűnik.
Fénykibocsátó diódák (LED)
Az ilyen típusú izzók cseréje érdekében
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
F
A t
öbbi csavart is húzza meg a toldat nélküli
kerékkulccsal ( 5).
F
T
egye vissza a csavarokra a
csavarkupakokat (felszereltségtől függően).
F
T
egye el a szerszámokat.
A következőt javasoljuk:
-
k
apcsoljon ki bizonyos
vezetéstámogató funkciókat (Aktív
vészfék, Adaptív sebességszabályozó
stb.), a keréken található címke
előírásainak megfelelően,
-
n
e lépje túl a 80
km/h-s legnagyobb
megengedett sebességet.
8
Üzemzavar esetén

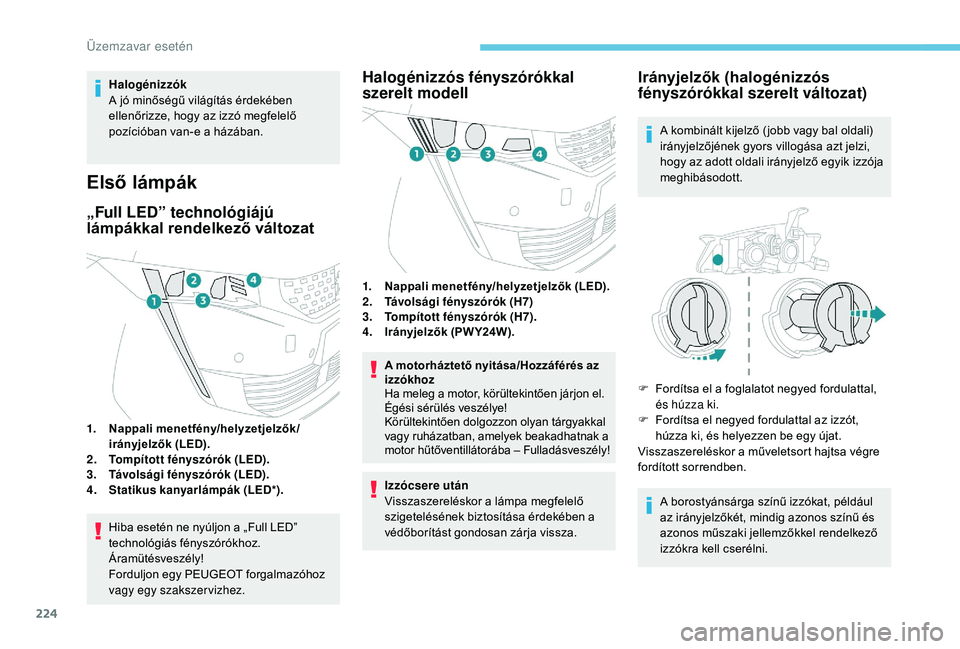

Page 226 of 320

224
Halogénizzók
A jó minőségű világítás érdekében
ellenőrizze, hogy az izzó megfelelő
pozícióban van-e a házában.
Első lámpák
„Full LED” technológiájú
lámpákkal rendelkező változat
1.Nappali menetfény/helyzetjelzők/
irányjelzők (LED).
2. Tompított fényszórók (LED).
3. Távolsági fényszórók (LED).
4. Statikus kanyarlámpák (LED*).
Hiba esetén ne nyúljon a „Full LED”
technológiás fényszórókhoz.
Áramütésveszély!
Forduljon egy PEUGEOT forgalmazóhoz
vagy egy szakszervizhez.
Halogénizzós fényszórókkal
szerelt modell
1.Nappali menetfény/helyzetjelzők (LED).
2. Távolsági fényszórók (H7)
3. Tompított fényszórók (H7).
4. Irányjelzők (PW Y24W).
A motorháztető nyitása/Hozzáférés az
izzókhoz
Ha meleg a motor, körültekintően járjon el.
Égési sérülés veszélye!
Körültekintően dolgozzon olyan tárgyakkal
vagy ruházatban, amelyek beakadhatnak a
motor hűtőventillátorába – Fulladásveszély!
Izzócsere után
Visszaszereléskor a lámpa megfelelő
szigetelésének biztosítása érdekében a
védőborítást gondosan zárja vissza.
Irányjelzők (halogénizzós
fényszórókkal szerelt változat)
A kombinált kijelző ( jobb vagy bal oldali)
irányjelzőjének gyors villogása azt jelzi,
hogy az adott oldali irányjelző egyik izzója
meghibásodott.
F
F
ordítsa el a foglalatot negyed fordulattal,
és húzza ki.
F
F
ordítsa el negyed fordulattal az izzót,
húzza ki, és helyezzen be egy újat.
Visszaszereléskor a műveletsort hajtsa végre
fordított sorrendben.
A borostyánsárga színű izzókat, például
az irányjelzőkét, mindig azonos színű és
azonos műszaki jellemzőkkel rendelkező
izzókra kell cserélni.
Üzemzavar esetén

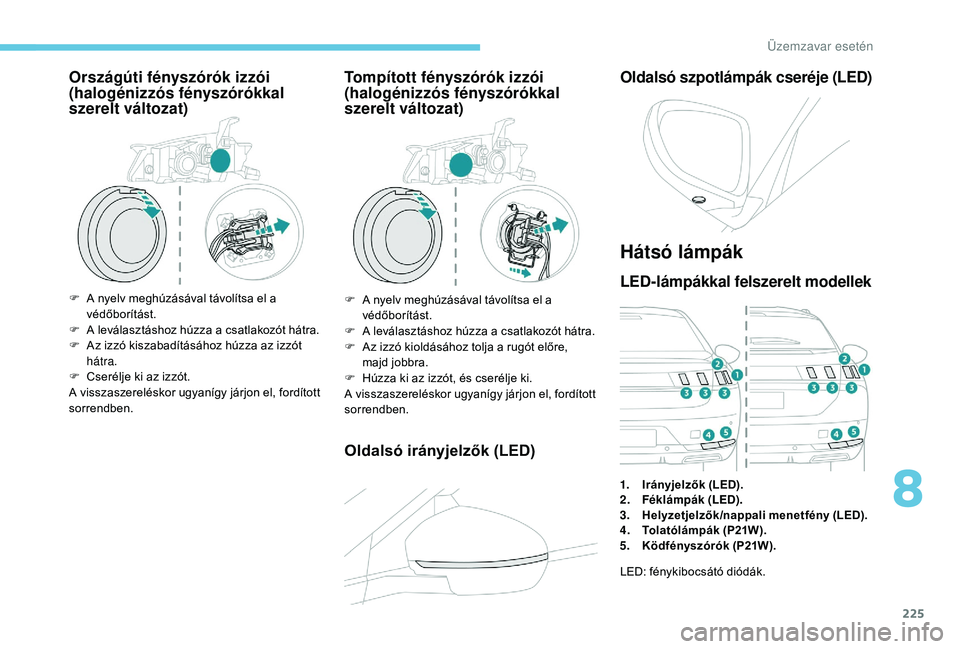

Page 227 of 320

225
Országúti fényszórók izzói
(halogénizzós fényszórókkal
szerelt változat)
F A nyelv meghúzásával távolítsa el a védőborítást.
F
A l
eválasztáshoz húzza a csatlakozót hátra.
F
A
z izzó kiszabadításához húzza az izzót
hátra.
F
C
serélje ki az izzót.
A visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Tompított fényszórók izzói
(halogénizzós fényszórókkal
szerelt változat)
F A nyelv meghúzásával távolítsa el a védőborítást.
F
A l
eválasztáshoz húzza a csatlakozót hátra.
F
A
z izzó kioldásához tolja a rugót előre,
majd
job
bra.
F
H
úzza ki az izzót, és cserélje ki.
A visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Oldalsó irányjelzők (LED)
Oldalsó szpotlámpák cseréje (LED)
Hátsó lámpák
LED-lámpákkal felszerelt modellek
1. Irányjelzők (LED).
2. Féklámpák (LED).
3. Helyzetjelzők/nappali menetfény (LED).
4. Tolatólámpák (P21W).
5. Ködfényszórók (P21W).
LED: fénykibocsátó diódák.
8
Üzemzavar esetén

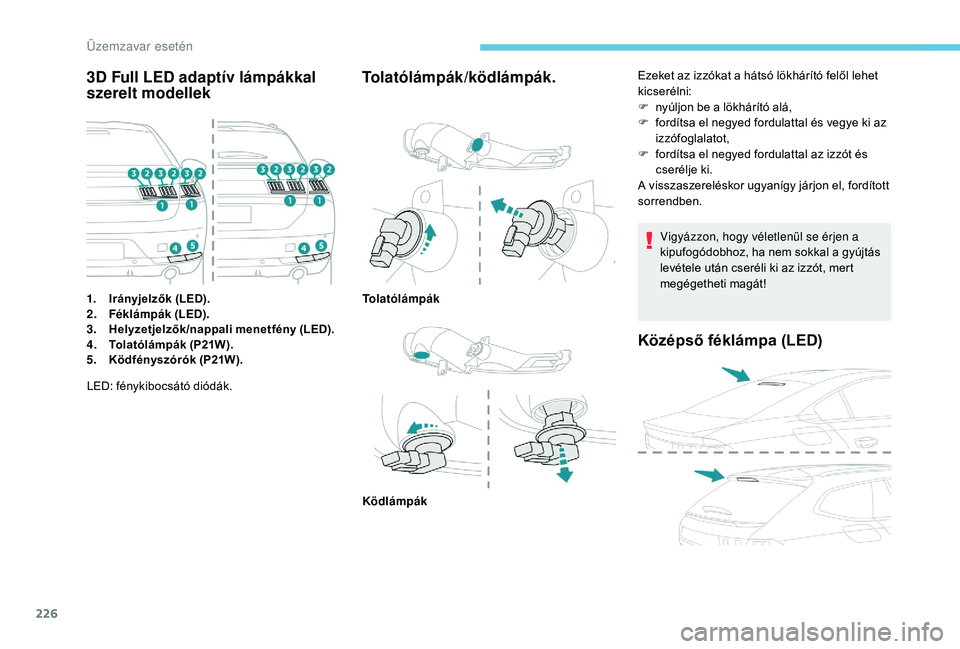

Page 228 of 320

226
3D Full LED adaptív lámpákkal
szerelt modellek
1.Irányjelzők (LED).
2. Féklámpák (LED).
3. Helyzetjelzők/nappali menetfény (LED).
4. Tolatólámpák (P21W).
5. Ködfényszórók (P21W).
Tolatólámpák/ködlámpák.
LED: fénykibocsátó diódák. Ezeket az izzókat a hátsó lökhárító felől lehet
kicserélni:
F
n
yúljon be a lökhárító alá,
F
f
ordítsa el negyed fordulattal és vegye ki az
izzófoglalatot,
F
f
ordítsa el negyed fordulattal az izzót és
cserélje ki.
A visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Vigyázzon, hogy véletlenül se érjen a
kipufogódobhoz, ha nem sokkal a gyújtás
levétele után cseréli ki az izzót, mert
megégetheti magát!
Tolatólámpák
Ködlámpák
Középső féklámpa (LED)
Üzemzavar esetén
Page 229 of 320

227

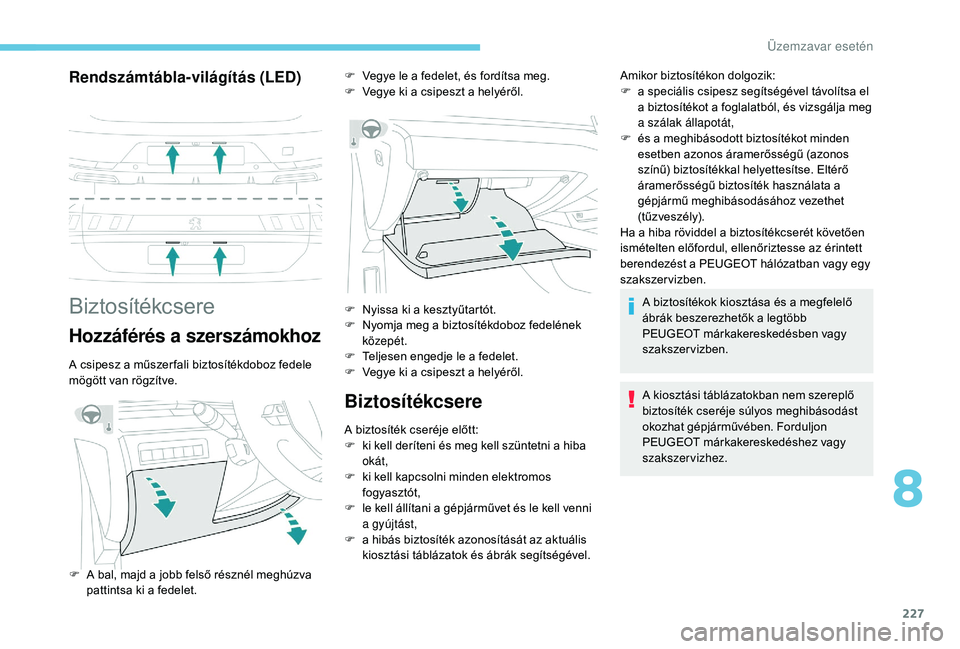

Rendszámtábla-világítás (LED)
Biztosítékcsere
Hozzáférés a szerszámokhoz
A csipesz a műszer fali biztosítékdoboz fedele
mögött van rögzítve.
Biztosítékcsere
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F
k
i kell kapcsolni minden elektromos
fogyasztót,
F
l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F
a h
ibás biztosíték azonosítását az aktuális
kiosztási táblázatok és ábrák segítségével. Amikor biztosítékon dolgozik:
F
a s
peciális csipesz segítségével távolítsa el
a biztosítékot a foglalatból, és vizsgálja meg
a szálak állapotát,
F
é
s a meghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal helyettesítse. Eltérő
áramerősségű biztosíték használata a
gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a PEUGEOT hálózatban vagy egy
szakszervizben.
F
V
egye le a fedelet, és fordítsa meg.
F
V
egye ki a csipeszt a helyéről.
F
A b
al, majd a jobb felső résznél meghúzva
pattintsa ki a fedelet. F
N
yissa ki a kesztyűtartót.
F
N
yomja meg a biztosítékdoboz fedelének
közepét.
F
T
eljesen engedje le a fedelet.
F
V
egye ki a csipeszt a helyéről. A biztosítékok kiosztása és a megfelelő
ábrák beszerezhetők a legtöbb
PEUGEOT márkakereskedésben vagy
szakszervizben.
A kiosztási táblázatokban nem szereplő
biztosíték cseréje súlyos meghibásodást
okozhat gépjárművében. Forduljon
PEUGEOT márkakereskedéshez vagy
szakszervizhez.
8
Üzemzavar esetén
Page 230 of 320

228

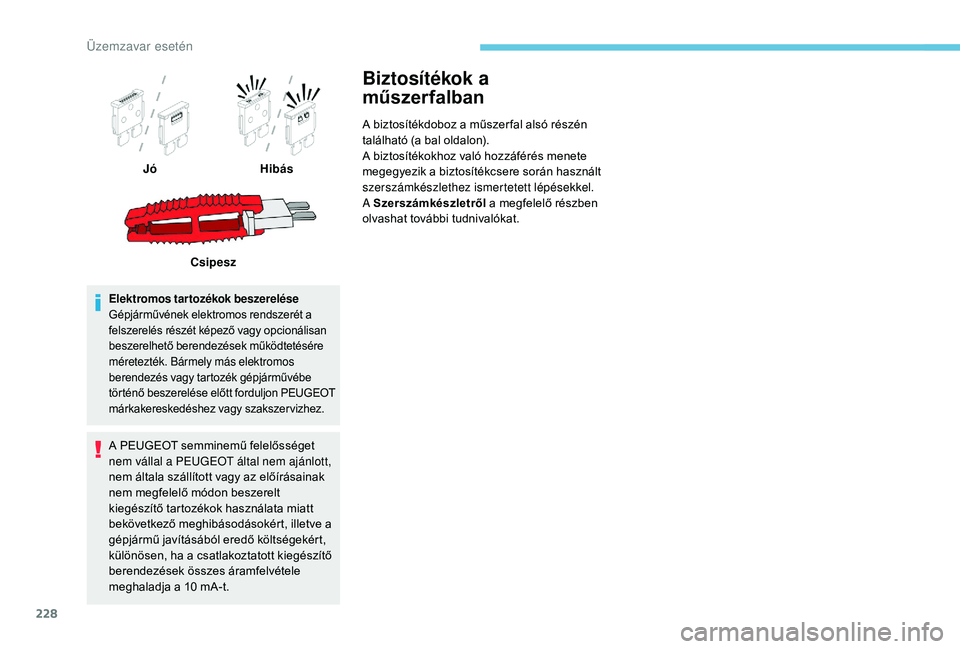

Elektromos tartozékok beszerelése
Gépjárművének elektromos rendszerét a
felszerelés részét képező vagy opcionálisan
beszerelhető berendezések működtetésére
méretezték. Bármely más elektromos
berendezés vagy tartozék gépjárművébe
történő beszerelése előtt forduljon PEUGEOT
márkakereskedéshez vagy szakszervizhez.
A PEUGEOT semminemű felelősséget
nem vállal a PEUGEOT által nem ajánlott,
nem általa szállított vagy az előírásainak
nem megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, illetve a
gépjármű javításából eredő költségekért,
különösen, ha a csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a 10 mA-t.
Biztosítékok a
műszerfalban
A biztosítékdoboz a műszer fal alsó részén
található (a bal oldalon).
A biztosítékokhoz való hozzáférés menete
megegyezik a biztosítékcsere során használt
szerszámkészlethez ismertetett lépésekkel.
A Szerszámkészletről a megfelelő részben
olvashat további tudnivalókat.
Jó
Hibás
Csipesz
Üzemzavar esetén
