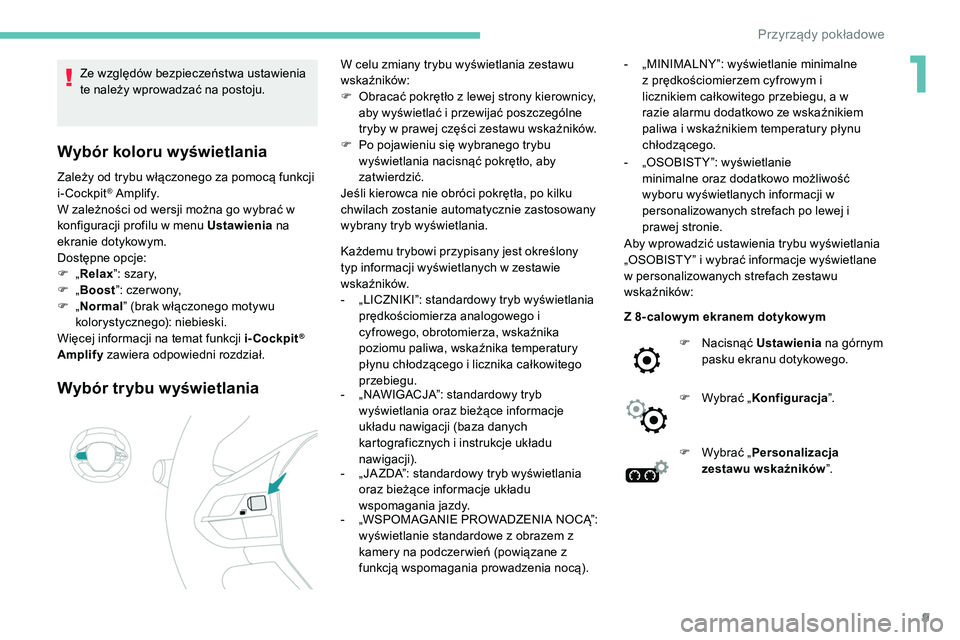

9
Ze względów bezpieczeństwa ustawienia
te należy wprowadzać na postoju.
Wybór koloru wyświetlania
Zależy od trybu włączonego za pomocą funkcji
i-Cockpit® A m p l i f y.
W zależności od wersji można go wybrać w
konfiguracji profilu w menu Ustawienia na
ekranie dotykowym.
Dostępne opcje:
F

„ Relax ”: szary,
F

„ Boost ”: czer wony,
F

„ Normal ” (brak włączonego motywu
kolorystycznego): niebieski.
Więcej informacji na temat funkcji i-Cockpit
®
Amplify zawiera odpowiedni rozdział.
Wybór trybu wyświetlania
W celu zmiany trybu wyświetlania zestawu
wskaźników:
F

O
bracać pokrętło z lewej strony kierownicy,
aby wyświetlać i przewijać poszczególne
tryby w prawej części zestawu wskaźników.
F

P
o pojawieniu się wybranego trybu
wyświetlania nacisnąć pokrętło, aby
zatwierdzić.
Jeśli kierowca nie obróci pokrętła, po kilku
chwilach zostanie automatycznie zastosowany
wybrany tryb wyświetlania.
Każdemu trybowi przypisany jest określony
typ informacji wyświetlanych w zestawie
wskaźników.
-

„
LICZNIKI”: standardowy tryb wyświetlania
prędkościomierza analogowego i
cyfrowego, obrotomierza, wskaźnika
poziomu paliwa, wskaźnika temperatury
płynu chłodzącego i licznika całkowitego
przebiegu.
-

„
NAWIGACJA”: standardowy tryb
wyświetlania oraz bieżące informacje
układu nawigacji (baza danych
kartograficznych i instrukcje układu
nawigacji).
-

„
JA ZDA”: standardowy tryb wyświetlania
oraz bieżące informacje układu
wspomagania jazdy.
-

„
WSPOMAGANIE PROWADZENIA NOCĄ”:
wyświetlanie standardowe z obrazem z
kamery na podczer wień (powiązane z
funkcją wspomagania prowadzenia nocą). -
„ MINIMALNY”: wyświetlanie minimalne
z prędkościomierzem cyfrowym i
licznikiem całkowitego przebiegu, a w
razie alarmu dodatkowo ze wskaźnikiem
paliwa i wskaźnikiem temperatury płynu
chłodzącego.
-

„
OSOBIST Y”: wyświetlanie
minimalne oraz dodatkowo możliwość
wyboru wyświetlanych informacji w
personalizowanych strefach po lewej i
prawej stronie.
Aby wprowadzić ustawienia trybu wyświetlania
„OSOBIST Y” i wybrać informacje wyświetlane
w personalizowanych strefach zestawu
wskaźników:
Z 8- calow ym ekranem dotykow ym
F

N
acisnąć Ustawienia na górnym
pasku ekranu dotykowego.
F

W
ybrać „Konfiguracja ”.
F

W
ybrać „Personalizacja
zestawu wskaźników ”.
1
Przyrządy pokładowe

10
Kontrolki
Ostrzeżenia powiązane
Świeceniu kontrolki może towarzyszyć sygnał
dźwiękowy i/lub komunikat na ekranie.
Na podstawie typu alarmu o stanie pojazdu
można stwierdzić, czy sytuacja jest
prawidłowa, czy też wystąpiła usterka. Więcej
informacji zawierają opisy poszczególnych
kontrolek.
Po włączeniu zapłonu
Niektóre czer wone lub pomarańczowe kontrolki
alarmowe włączają się na kilka sekund w
momencie włączenia zapłonu. Powinny one
zgasnąć po uruchomieniu silnika.
Stałe świecenie kontrolki
alarmowej
Świecenie czer wonej lub pomarańczowej
kontrolki alarmowej przy włączonym silniku lub
podczas jazdy sygnalizuje usterkę wymagającą
przeprowadzenia dodatkowej diagnostyki na
podstawie odpowiedniego komunikatu oraz
opisu kontrolki w dokumentach pojazdu.
Gdy kontrolka nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie
kontrolki wskazują, czy poza niezwłocznym
podjęciem zalecanych działań trzeba również
skontaktować się z wykwalifikowanym
specjalistą.
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i wyłączyć zapłon.
(2): Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
Ze względów bezpieczeństwa ustawienia
te należy wprowadzać na postoju. Sygnalizatory wzrokowe wyświetlane w postaci
symboli informujące kierowcę o usterce
(kontrolki alarmowe) lub stanie układu (kontrolki
włączenia lub wyłączenia). Niektóre kontrolki
świecą na dwa sposoby (w sposób ciągły lub
migają) oraz/lub w kilku kolorach.
Więcej informacji na temat wyposażenia lub
funkcji zawiera odpowiedni rozdział.
F

W

ybrać „
Personalizacja
zestawu wskaźników ”.
F

D

la każdej spersonalizowanej strefy
wyświetlania, lewej i prawej, wybrać
typ informacji na ekranie dotykowym za
pomocą odpowiednich strzałek przewijania:
•

„ W

spomaganie jazdy ”.
•

„ Pu

sty ”.
•

„ I

nformacje o silniku ” (tryb Sport).
•

„ G

-metres ” (tryb Sport).
•

„ T

emperatura ” (olej silnikowy).
•

„ M

edia ”.
•

„ Na

wigacja ”.
•

„ K

omputer pokładowy ”.
•

„ O

brotomierz ”.
•

„ W

spomaganie prowadzenia nocą ”.
F

Z

atwierdzić, aby zapisać i zamknąć.

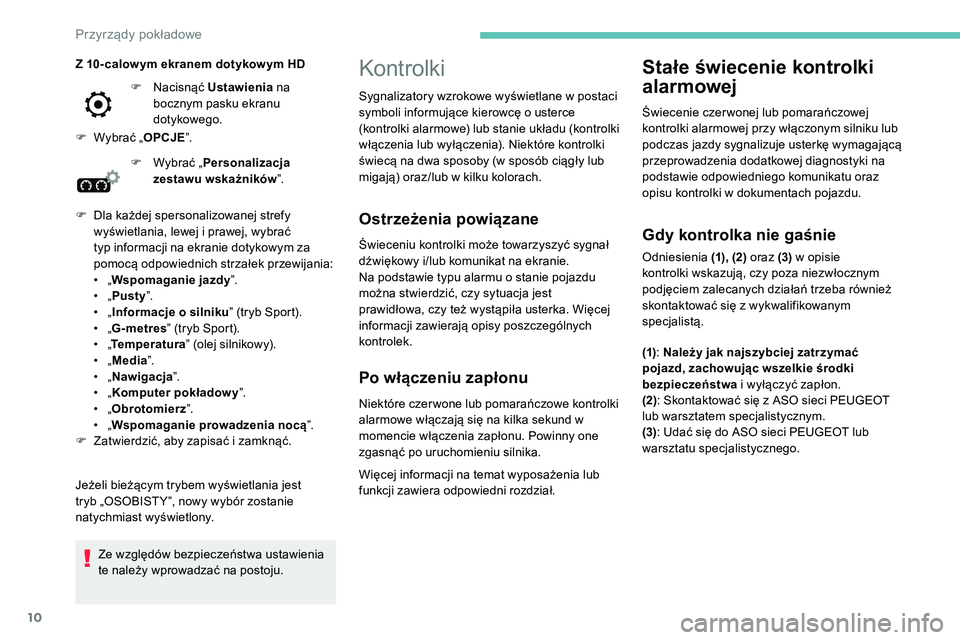

Jeżeli bieżącym trybem wyświetlania jest
tryb „OSOBIST Y”, nowy wybór zostanie
natychmiast wyświetlony. Z 10- calow ym ekranem dotykow ym HD F

N

acisnąć Ustawienia
na
bocznym pasku ekranu
dotykowego.
F

W

ybrać „
OPCJE ”.
Przyrządy pokładowe

11

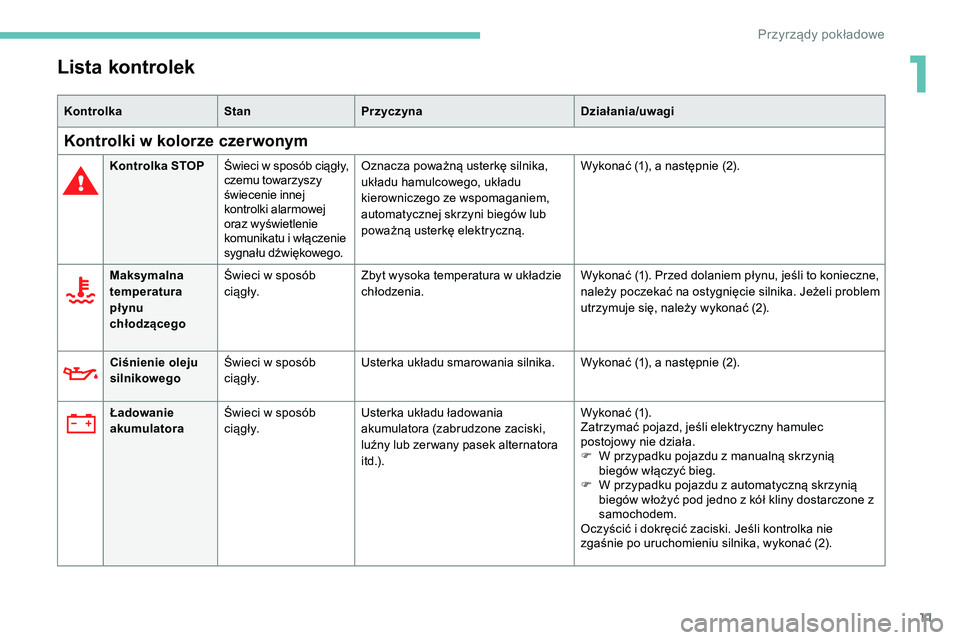

Lista kontrolek
KontrolkaStanPrzyczyna Działania/uwagi
Kontrolki w kolorze czerwonym
Kontrolka STOPŚwieci w sposób ciągły,
czemu towarzyszy
świecenie innej
kontrolki alarmowej
oraz wyświetlenie
komunikatu i włączenie
sygnału dźwiękowego. Oznacza poważną usterkę silnika,
układu hamulcowego, układu
kierowniczego ze wspomaganiem,
automatycznej skrzyni biegów lub
poważną usterkę elektryczną.
Wykonać (1), a następnie (2).
Maksymalna
temperatura
płynu
chłodzącego Świeci w sposób
c i ą g ł y.
Zbyt wysoka temperatura w układzie
chłodzenia. Wykonać (1). Przed dolaniem płynu, jeśli to konieczne,
należy poczekać na ostygnięcie silnika. Jeżeli problem
utrzymuje się, należy wykonać (2).
Ciśnienie oleju
silnikowego Świeci w sposób
c i ą g ł y. Usterka układu smarowania silnika.
Wykonać (1), a następnie (2).
Ładowanie
akumulatora Świeci w sposób
c i ą g ł y. Usterka układu ładowania
akumulatora (zabrudzone zaciski,
luźny lub zer wany pasek alternatora
i t d .) . Wykonać (1).
Zatrzymać pojazd, jeśli elektryczny hamulec
postojowy nie działa.
F

W p
rzypadku pojazdu z manualną skrzynią
biegów włączyć bieg.
F

W p
rzypadku pojazdu z automatyczną skrzynią
biegów włożyć pod jedno z kół kliny dostarczone z
samochodem.
Oczyścić i dokręcić zaciski. Jeśli kontrolka nie
zgaśnie po uruchomieniu silnika, wykonać (2).
1
Przyrządy pokładowe

12

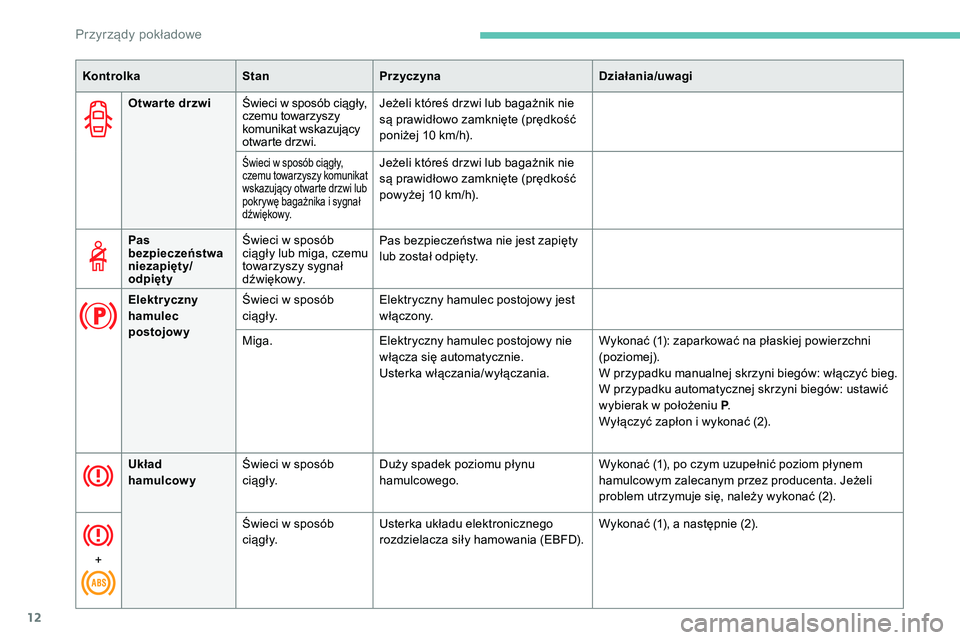

Otwar te drzwiŚwieci w sposób ciągły,
czemu towarzyszy
komunikat wskazujący
otwarte drzwi. Jeżeli któreś drzwi lub bagażnik nie
są prawidłowo zamknięte (prędkość
poniżej 10 km/h).
Świeci w sposób ciągły,
czemu towarzyszy komunikat
wskazujący otwarte drzwi lub
pokrywę bagażnika i sygnał
d ź w i ę kow y.Jeżeli któreś drzwi lub bagażnik nie
są prawidłowo zamknięte (prędkość
powyżej 10 km/h).
Kontrolka
StanPrzyczyna Działania/uwagi
Pas
bezpieczeństwa
niezapięty/
odpięty Świeci w sposób
ciągły lub miga, czemu
towarzyszy sygnał
d ź w i ę kow y. Pas bezpieczeństwa nie jest zapięty
lub został odpięty.
Elektryczny
hamulec
postojowy Świeci w sposób
c i ą g ł y.
Elektryczny hamulec postojowy jest
włączony.
Miga. Elektryczny hamulec postojowy nie
włącza się automatycznie.
Usterka włączania/wyłączania. Wykonać (1): zaparkować na płaskiej powierzchni
(poziomej).
W przypadku manualnej skrzyni biegów: włączyć bieg.
W przypadku automatycznej skrzyni biegów: ustawić
wybierak w położeniu P
.
Wyłączyć zapłon i wykonać (2).
Układ
hamulcowy Świeci w sposób
c i ą g ł y. Duży spadek poziomu płynu
hamulcowego. Wykonać (1), po czym uzupełnić poziom płynem
hamulcowym zalecanym przez producenta. Jeżeli
problem utrzymuje się, należy wykonać (2).
+ Świeci w sposób
c i ą g ł y.
Usterka układu elektronicznego
rozdzielacza siły hamowania (EBFD). Wykonać (1), a następnie (2).
Przyrządy pokładowe

13
KontrolkaStanPrzyczyna Działania/uwagi
Kontrolki w kolorze pomarańczowym
Kontrolka
serwisowaŚwieci przez
pewien czas,
czemu towarzyszy
wyświetlanie
komunikatu. Wykrycie jednej lub kilku drobnych
usterek, które nie mają przypisanych
specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników.
Niektóre usterki można usunąć samemu, na przykład
gdy drzwi są otwarte lub filtr cząstek stałych zaczyna
się zapychać.
W razie innych usterek, na przykład układu wykrywania
niskiego ciśnienia w oponach, wykonać (3).
Świeci w sposób ciągły,
czemu towarzyszy
wyświetlanie
komunikatu. Wykrycie jednej lub kilku poważnych
usterek, które nie mają przypisanych
specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników,
a następnie wykonać (3).
+
Kontrolka ser wisowa świeci
w sposób ciągły i symbol
klucza ser wisowego miga,
a następnie świeci w
sposób ciągły.Minął termin przeglądu. Tylko wersje z silnikiem Diesel BlueHDi.
Jak najszybciej wykonać przegląd pojazdu.
Świeci w sposób
ciągły, czemu
towarzyszy
wyświetlanie
komunikatu „Usterka
hamulca postojowego”.
Funkcja automatycznego zwalniania
elektrycznego hamulca postojowego
jest niedostępna.
Wykonać (2).
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i wyłączyć zapłon. (2): Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
(3)
: Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
1
Przyrządy pokładowe

14

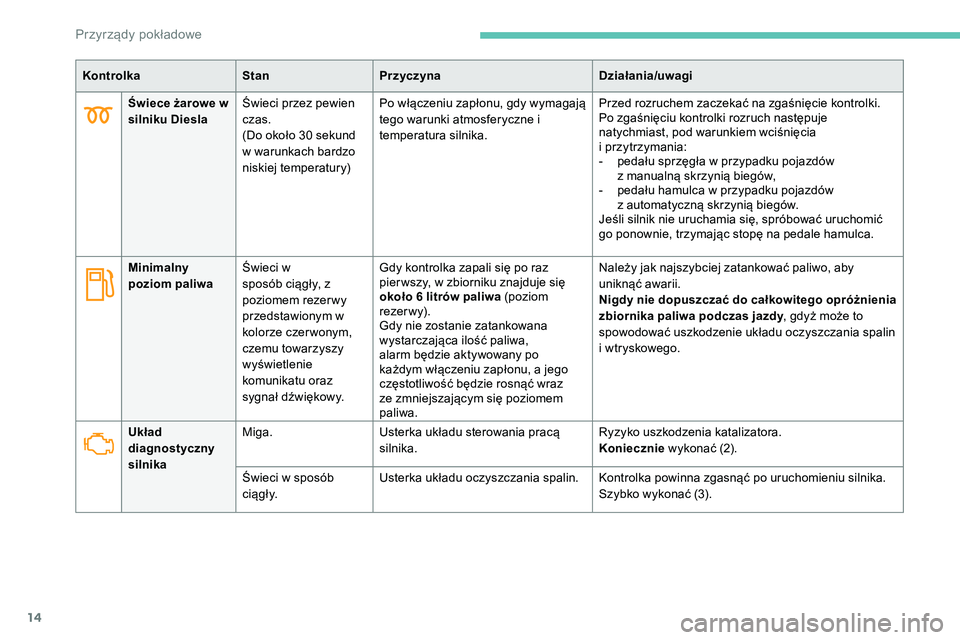

Świece żarowe w
silniku DieslaŚwieci przez pewien
czas.
(Do około 30 sekund
w warunkach bardzo
niskiej temperatury) Po włączeniu zapłonu, gdy wymagają
tego warunki atmosferyczne i
temperatura silnika.
Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu kontrolki rozruch następuje
natychmiast, pod warunkiem wciśnięcia
i
p

rzytrzymania:
-

p
edału sprzęgła w przypadku pojazdów
z
manualną skrzynią biegów,
-

p
edału hamulca w przypadku pojazdów
z
automatyczną skrzynią biegów.
Jeśli silnik nie uruchamia się, spróbować uruchomić
go ponownie, trzymając stopę na pedale hamulca.
Minimalny
poziom paliwa Świeci w
sposób ciągły, z
poziomem rezer wy
przedstawionym w
kolorze czer wonym,
czemu towarzyszy
wyświetlenie
komunikatu oraz
sygnał dźwiękowy. Gdy kontrolka zapali się po raz
pier wszy, w zbiorniku znajduje się
około 6 litrów paliwa (poziom
rezer w y).
Gdy nie zostanie zatankowana
wystarczająca ilość paliwa,
alarm będzie aktywowany po
każdym włączeniu zapłonu, a jego
częstotliwość będzie rosnąć wraz
ze zmniejszającym się poziomem
paliwa. Należy jak najszybciej zatankować paliwo, aby
uniknąć awarii.
Nigdy nie dopuszczać do całkowitego opróżnienia
zbiornika paliwa podczas jazdy
, gdyż może to
spowodować uszkodzenie układu oczyszczania spalin
i wtryskowego.
Układ
diagnostyczny
silnika Miga.
Usterka układu sterowania pracą
silnika. Ryzyko uszkodzenia katalizatora.
Koniecznie
wykonać (2).
Świeci w sposób
c i ą g ł y. Usterka układu oczyszczania spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Szybko wykonać (3).
Kontrolka
StanPrzyczyna Działania/uwagi
Przyrządy pokładowe

15

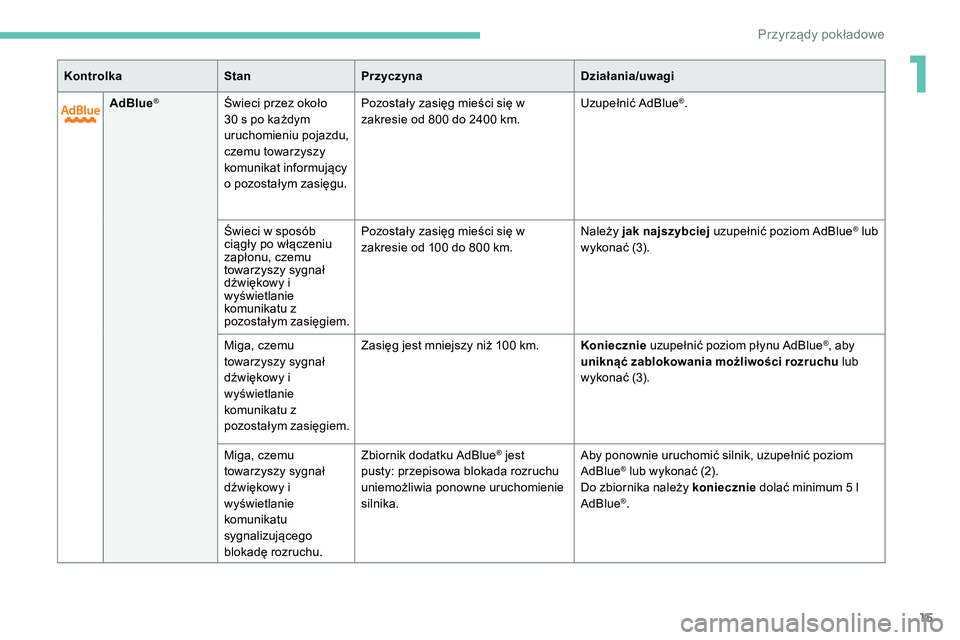

AdBlue®Świeci przez około
30 s po każdym
uruchomieniu pojazdu,
czemu towarzyszy
komunikat informujący
o pozostałym zasięgu.Pozostały zasięg mieści się w
zakresie od 800 do 2400 km.
Uzupełnić AdBlue®.
Świeci w sposób
ciągły po włączeniu
zapłonu, czemu
towarzyszy sygnał
dźwiękowy i
wyświetlanie
komunikatu z
pozostałym zasięgiem. Pozostały zasięg mieści się w
zakresie od 100 do 800 km.
Należy jak najszybciej
uzupełnić poziom AdBlue
® lub
wykonać (3).
Miga, czemu
towarzyszy sygnał
dźwiękowy i
wyświetlanie
komunikatu z
pozostałym zasięgiem. Zasięg jest mniejszy niż 100

km. Koniecznie uzupełnić poziom płynu AdBlue
®, aby
uniknąć zablokowania możliwości rozruchu lub
wykonać (3).
Miga, czemu
towarzyszy sygnał
dźwiękowy i
wyświetlanie
komunikatu
sygnalizującego
blokadę rozruchu. Zbiornik dodatku AdBlue
® jest
pusty: przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby ponownie uruchomić silnik, uzupełnić poziom
AdBlue® lub wykonać (2).
Do zbiornika należy koniecznie dolać minimum 5 l
AdBlue
®.
Kontrolka
StanPrzyczyna Działania/uwagi
1
Przyrządy pokładowe

16
+

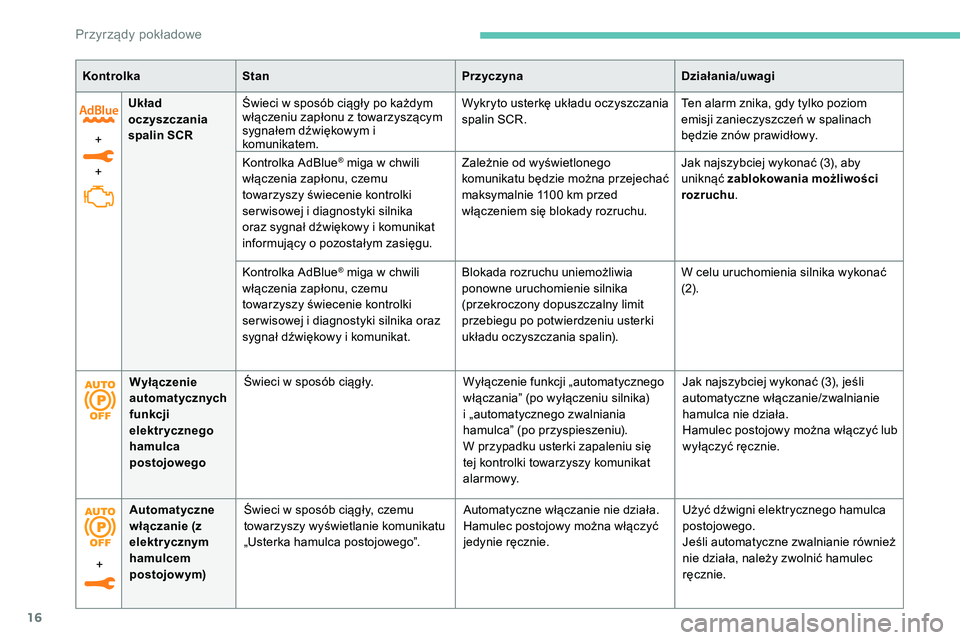

+Układ
oczyszczania
spalin SCR
Świeci w sposób ciągły po każdym
włączeniu zapłonu z towarzyszącym
sygnałem dźwiękowym i
komunikatem. Wykryto usterkę układu oczyszczania
spalin SCR.
Ten alarm znika, gdy tylko poziom
emisji zanieczyszczeń w spalinach
będzie znów prawidłowy.
Kontrolka AdBlue
® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki
ser wisowej i diagnostyki silnika
oraz sygnał dźwiękowy i komunikat
informujący o pozostałym zasięgu. Zależnie od wyświetlonego
komunikatu będzie można przejechać
maksymalnie 1100
km przed
włączeniem się blokady rozruchu. Jak najszybciej wykonać (3), aby
uniknąć
zablokowania możliwości
rozruchu .
Kontrolka AdBlue
® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki
ser wisowej i diagnostyki silnika oraz
sygnał dźwiękowy i komunikat. Blokada rozruchu uniemożliwia
ponowne uruchomienie silnika
(przekroczony dopuszczalny limit
przebiegu po potwierdzeniu usterki
układu oczyszczania spalin).W celu uruchomienia silnika wykonać
(2).
Kontrolka
Stan PrzyczynaDziałania/uwagi
Wyłączenie
automatycznych
funkcji
elektrycznego
hamulca
postojowego Świeci w sposób ciągły.
Wyłączenie funkcji „automatycznego
włączania” (po wyłączeniu silnika)
i „automatycznego zwalniania
hamulca” (po przyspieszeniu).
W przypadku usterki zapaleniu się
tej kontrolki towarzyszy komunikat
alarmowy.Jak najszybciej wykonać (3), jeśli
automatyczne włączanie/zwalnianie
hamulca nie działa.
Hamulec postojowy można włączyć lub
wyłączyć ręcznie.
+ Automatyczne
włączanie (z
elektrycznym
hamulcem
postojowym) Świeci w sposób ciągły, czemu
towarzyszy wyświetlanie komunikatu
„Usterka hamulca postojowego”.
Automatyczne włączanie nie działa.
Hamulec postojowy można włączyć
jedynie ręcznie.Użyć dźwigni elektrycznego hamulca
postojowego.
Jeśli automatyczne zwalnianie również
nie działa, należy zwolnić hamulec
ręcznie.
Przyrządy pokładowe

17
Układ
hamulcowyŚwieci w sposób
c i ą g ł y. Drobna usterka układu hamulcowego.
Jechać ostrożnie.
Wykonać (3).
Kontrolka
StanPrzyczyna Działania/uwagi
+ Świeci w sposób
ciągły, czemu
towarzyszy
wyświetlanie
komunikatu
„Usterka hamulca
postojowego”.Nie można już unieruchomić
samochodu z pracującym silnikiem.
Jeżeli funkcje ręcznego włączania i zwalniania
nie działają, dźwignia elektrycznego hamulca
postojowego jest uszkodzona.
Przez cały czas trzeba korzystać z funkcji
automatycznych – włączają się one automatycznie w
przypadku uszkodzenia dźwigni sterującej.
Wykonać (2).

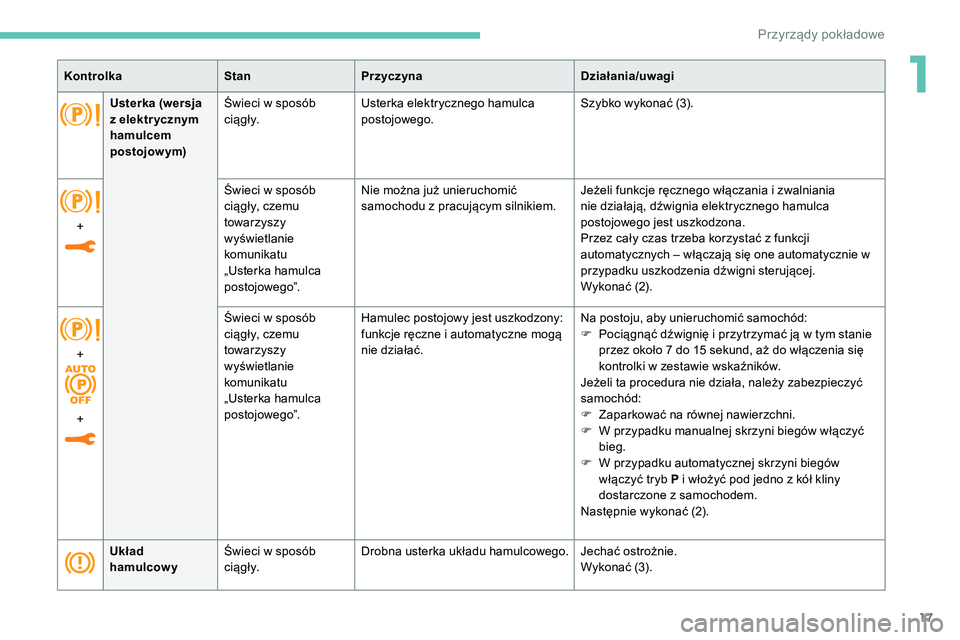

Usterka (wersja
z elektr ycznym
hamulcem
postojowym)
Świeci w sposób
c i ą g ł y.
Usterka elektrycznego hamulca
postojowego. Szybko wykonać (3).
+
+ Świeci w sposób
ciągły, czemu
towarzyszy
wyświetlanie
komunikatu
„Usterka hamulca
postojowego”.
Hamulec postojowy jest uszkodzony:
funkcje ręczne i automatyczne mogą
nie działać.
Na postoju, aby unieruchomić samochód:
F
P
ociągnąć dźwignię i przytrzymać ją w tym stanie
przez około 7 do 15 sekund, aż do włączenia się
kontrolki w zestawie wskaźników.
Jeżeli ta procedura nie działa, należy zabezpieczyć
samochód:
F
Z
aparkować na równej nawierzchni.
F
W p
rzypadku manualnej skrzyni biegów włączyć
bieg.
F
W p
rzypadku automatycznej skrzyni biegów
włączyć tryb P i włożyć pod jedno z kół kliny
dostarczone z samochodem.
Następnie wykonać (2).
1
Przyrządy pokładowe

18

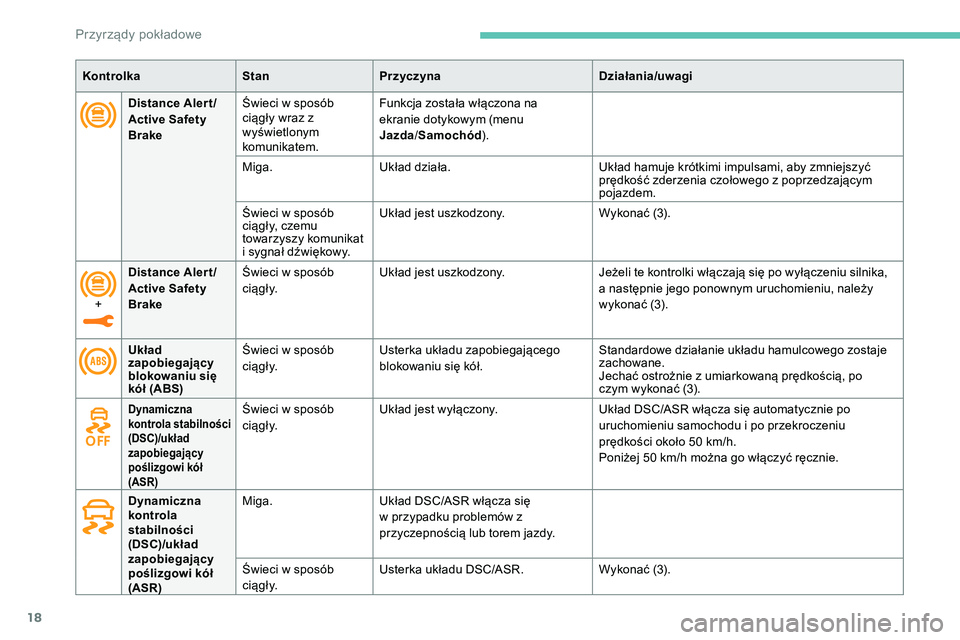

Distance Aler t /
Active Safety
BrakeŚwieci w sposób
ciągły wraz z
wyświetlonym
komunikatem. Funkcja została włączona na
ekranie dotykowym (menu
Jazda
/Samochód ).
Miga. Układ działa. Układ hamuje krótkimi impulsami, aby zmniejszyć
prędkość zderzenia czołowego z poprzedzającym
pojazdem.
Świeci w sposób
ciągły, czemu
towarzyszy komunikat
i sygnał dźwiękowy. Układ jest uszkodzony.
Wykonać (3).
Układ
zapobiegający
blokowaniu się
kół (ABS) Świeci w sposób
c i ą g ł y.
Usterka układu zapobiegającego
blokowaniu się kół. Standardowe działanie układu hamulcowego zostaje
zachowane.
Jechać ostrożnie z umiarkowaną prędkością, po
czym wykonać (3).
Kontrolka
StanPrzyczyna Działania/uwagi
Dynamiczna
kontrola stabilności
(DSC)/układ
zapobiegający
poślizgowi kół
(ASR)Świeci w sposób
c i ą g ł y.Układ jest wyłączony.
Układ DSC/ASR włącza się automatycznie po
uruchomieniu samochodu i po przekroczeniu
prędkości około 50
km/h.
Poniżej 50
km/h można go włączyć ręcznie.
Dynamiczna
kontrola
stabilności
(DSC)/układ
zapobiegający
poślizgowi kół
(ASR) Miga.
Układ DSC/ASR włącza się
w przypadku problemów z
przyczepnością lub torem jazdy.
Świeci w sposób
c i ą g ł y. Usterka układu DSC/ASR.
Wykonać (3).
+
Distance Aler t /
Active Safety
Brake Świeci w sposób
c i ą g ł y.
Układ jest uszkodzony.
Jeżeli te kontrolki włączają się po wyłączeniu silnika,
a następnie jego ponownym uruchomieniu, należy
wykonać (3).
Przyrządy pokładowe
