19

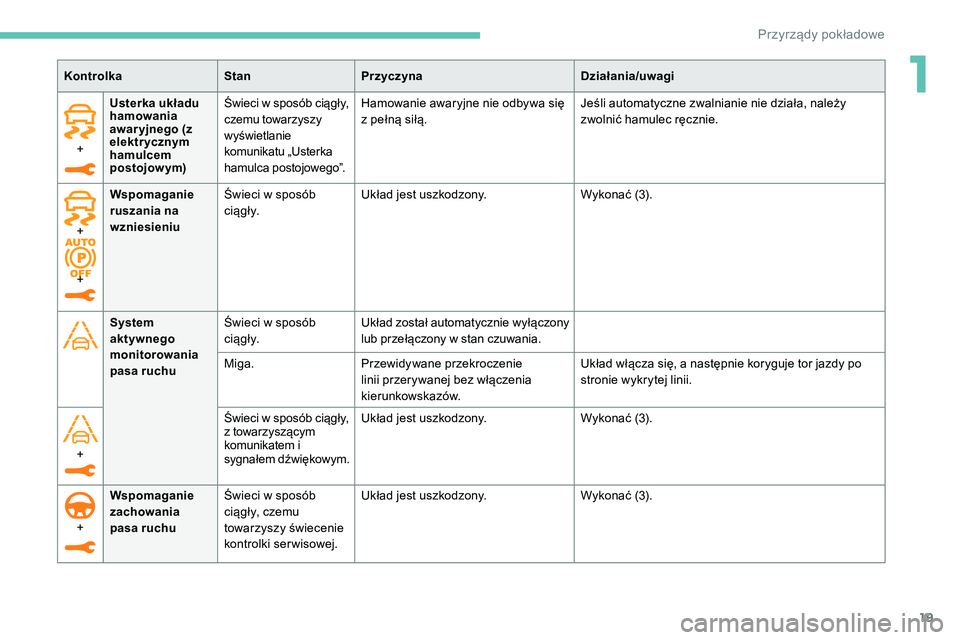

+Usterka układu
hamowania
awar yjnego (z
elektrycznym
hamulcem
postojowym) Świeci w sposób ciągły,
czemu towarzyszy
wyświetlanie
komunikatu „Usterka
hamulca postojowego”. Hamowanie awaryjne nie odbywa się
z pełną siłą.
Jeśli automatyczne zwalnianie nie działa, należy
zwolnić hamulec ręcznie.
System
aktywnego
monitorowania
pasa ruchu Świeci w sposób
c i ą g ł y.
Układ został automatycznie wyłączony
lub przełączony w stan czuwania.
Miga. Przewidywane przekroczenie
linii przerywanej bez włączenia
kierunkowskazów. Układ włącza się, a następnie koryguje tor jazdy po
stronie wykrytej linii.
+ Świeci w sposób ciągły,
z towarzyszącym
komunikatem i
sygnałem dźwiękowym.Układ jest uszkodzony.
Wykonać (3).
+ Wspomaganie
zachowania
pasa ruchu Świeci w sposób
ciągły, czemu
towarzyszy świecenie
kontrolki serwisowej. Układ jest uszkodzony.
Wykonać (3).
Kontrolka
StanPrzyczyna Działania/uwagi
+
+ Wspomaganie
ruszania na
wzniesieniu
Świeci w sposób
c i ą g ł y.
Układ jest uszkodzony.
Wykonać (3).
1
Przyrządy pokładowe

20
Niskie ciśnienie
w oponachŚwieci w sposób
c i ą g ł y. Zbyt niskie ciśnienie w co najmniej
jednej oponie. Jak najszybciej sprawdzić ciśnienie w oponach.
Po skorygowaniu ciśnienia ponownie zainicjować
układ.
+ Kontrolka niskiego
ciśnienia w oponach
miga, a następnie
świeci w sposób
ciągły wraz z kontrolką
serwisową.Usterka układu monitorowania
ciśnienia w oponach.
Wykrywanie niedopompowania opon jest niedostępne.
Jak najszybciej sprawdzić ciśnienie w oponach i
wykonać (3).
Kontrolka
StanPrzyczyna Działania/uwagi
Wspomaganie
parkowania Świeci w sposób ciągły,
z towarzyszącym
komunikatem i
sygnałem dźwiękowym. Układ jest uszkodzony.
Wykonać (3).

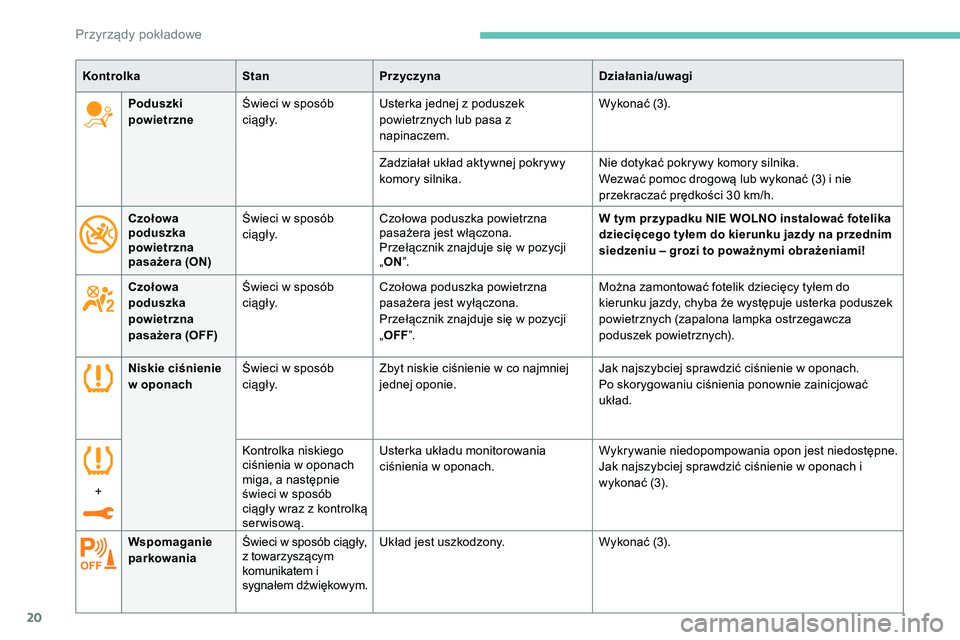

Poduszki
powietrzne
Świeci w sposób
c i ą g ł y. Usterka jednej z poduszek
powietrznych lub pasa z
napinaczem. Wykonać (3).
Zadziałał układ aktywnej pokrywy
komory silnika. Nie dotykać pokrywy komory silnika.
Wezwać pomoc drogową lub wykonać (3) i nie
przekraczać prędkości 30 km/h.
Czołowa
poduszka
powietrzna
pasażera (ON) Świeci w sposób
c i ą g ł y.
Czołowa poduszka powietrzna
pasażera jest włączona.
Przełącznik znajduje się w pozycji
„
ON ”. W tym przypadku NIE WOLNO instalować fotelika
dziecięcego tyłem do kierunku jazdy na przednim
siedzeniu – grozi to poważnymi obrażeniami!
Czołowa
poduszka
powietrzna
pasażera (OFF) Świeci w sposób
c i ą g ł y.
Czołowa poduszka powietrzna
pasażera jest wyłączona.
Przełącznik znajduje się w pozycji
„
OFF ”. Można zamontować fotelik dziecięcy tyłem do
kierunku jazdy, chyba że występuje usterka poduszek
powietrznych (zapalona lampka ostrzegawcza
poduszek powietrznych).
Przyrządy pokładowe

21

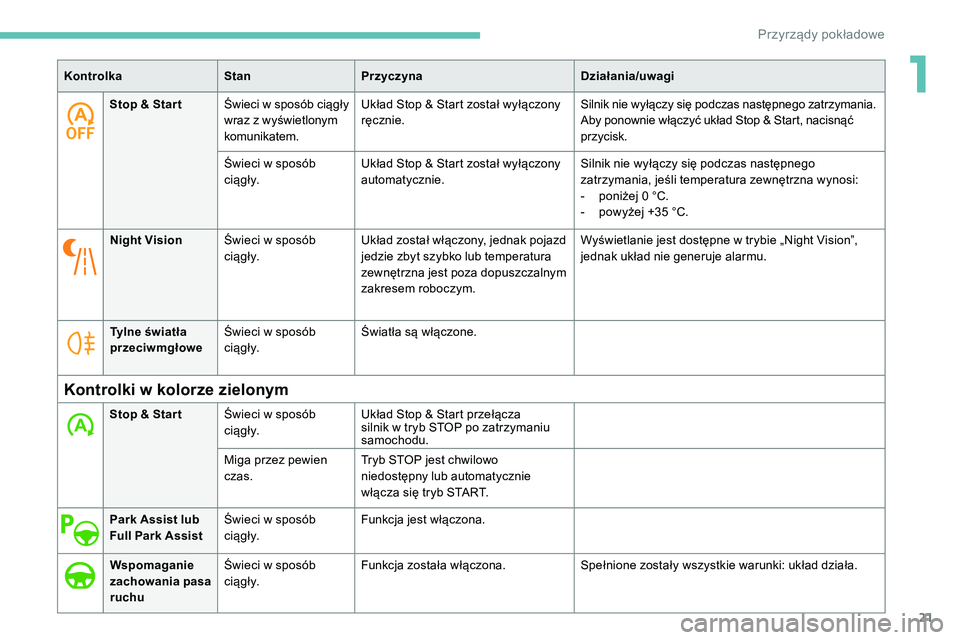

Stop & Star tŚwieci w sposób ciągły
wraz z wyświetlonym
komunikatem. Układ Stop & Start został wyłączony
ręcznie.
Silnik nie wyłączy się podczas następnego zatrzymania.
Aby ponownie włączyć układ Stop & Start, nacisnąć
przycisk.
Świeci w sposób
c i ą g ł y. Układ Stop & Start został wyłączony
automatycznie. Silnik nie wyłączy się podczas następnego
zatrzymania, jeśli temperatura zewnętrzna wynosi:
-

p
oniżej 0 °C.
-

p
owyżej +35 °C.
Night Vision Świeci w sposób
c i ą g ł y. Układ został włączony, jednak pojazd
jedzie zbyt szybko lub temperatura
zewnętrzna jest poza dopuszczalnym
zakresem roboczym. Wyświetlanie jest dostępne w trybie „Night Vision”,
jednak układ nie generuje alarmu.
Tylne światła
przeciwmgłowe Świeci w sposób
c i ą g ł y. Światła są włączone.
Kontrolka
StanPrzyczyna Działania/uwagi
Kontrolki w kolorze zielonym
Stop & Star tŚwieci w sposób
c i ą g ł y. Układ Stop & Start przełącza
silnik w tryb STOP po zatrzymaniu
samochodu.
Miga przez pewien
czas. Tryb STOP jest chwilowo
niedostępny lub automatycznie
włącza się tryb START.
Park Assist lub
Full Park Assist Świeci w sposób
c i ą g ł y. Funkcja jest włączona.
Wspomaganie
zachowania pasa
ruchu Świeci w sposób
c i ą g ł y.
Funkcja została włączona.
Spełnione zostały wszystkie warunki: układ działa.
1
Przyrządy pokładowe

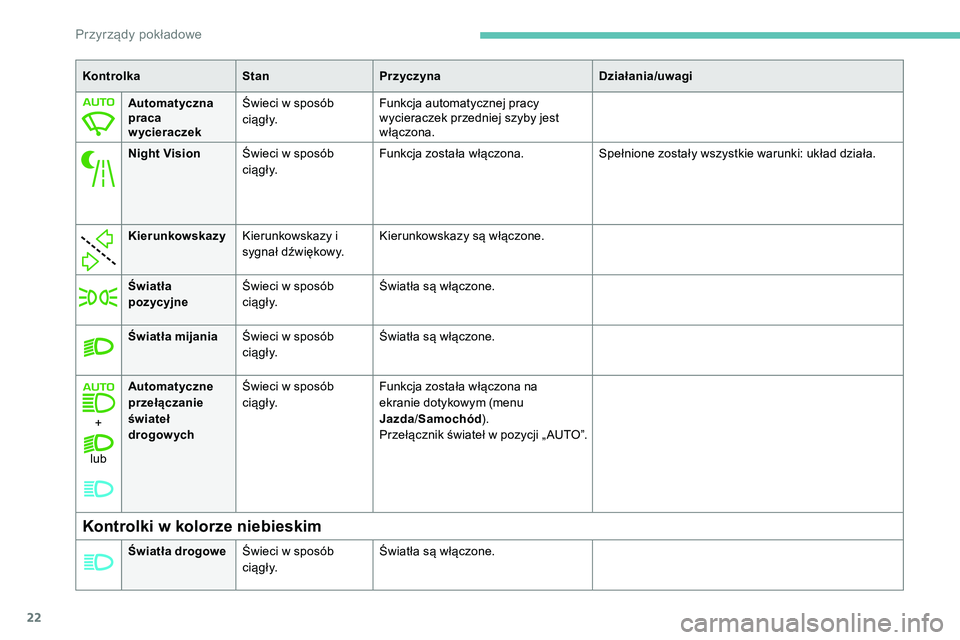

22
Światła mijaniaŚwieci w sposób
c i ą g ł y. Światła są włączone.
+
lub Automatyczne
przełączanie
świateł
drogowych
Świeci w sposób
c i ą g ł y.
Funkcja została włączona na
ekranie dotykowym (menu
Jazda
/Samochód ).
Przełącznik świateł w pozycji „ AUTO”.
Kontrolka
StanPrzyczyna Działania/uwagi
Kontrolki w kolorze niebieskim
Światła drogoweŚwieci w sposób
c i ą g ł y. Światła są włączone.
Automatyczna
praca
wycieraczek
Świeci w sposób
c i ą g ł y.
Funkcja automatycznej pracy
wycieraczek przedniej szyby jest
włączona.
Night Vision Świeci w sposób
c i ą g ł y. Funkcja została włączona.
Spełnione zostały wszystkie warunki: układ działa.
Kierunkowskazy Kierunkowskazy i
sygnał dźwiękowy. Kierunkowskazy są włączone.
Światła
pozycyjne Świeci w sposób
c i ą g ł y. Światła są włączone.
Przyrządy pokładowe

23

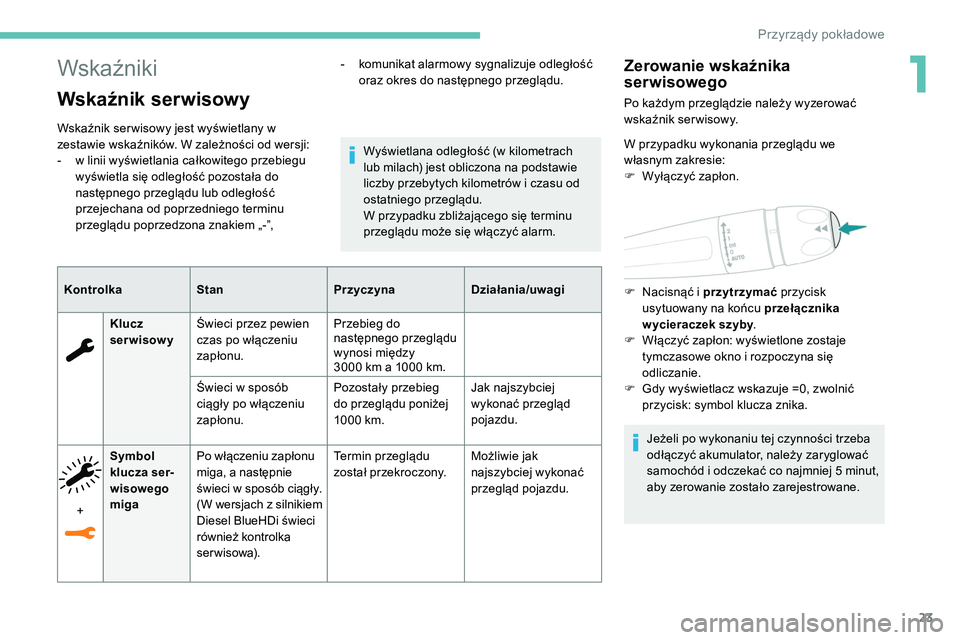

Wskaźniki
Wskaźnik serwisowy
Wskaźnik ser wisowy jest wyświetlany w
zestawie wskaźników. W zależności od wersji:
-
w l
inii wyświetlania całkowitego przebiegu
wyświetla się odległość pozostała do
następnego przeglądu lub odległość
przejechana od poprzedniego terminu
przeglądu poprzedzona znakiem „-”, Wyświetlana odległość (w kilometrach
lub milach) jest obliczona na podstawie
liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W przypadku zbliżającego się terminu
przeglądu może się włączyć alarm.
Kontrolka Stan PrzyczynaDziałania/uwagi
Klucz
serwisowy Świeci przez pewien
czas po włączeniu
zapłonu. Przebieg do
następnego przeglądu
wynosi między
3000
km a 1000 km.
Świeci w sposób
ciągły po włączeniu
zapłonu. Pozostały przebieg
do przeglądu poniżej
1000 km.Jak najszybciej
wykonać przegląd
pojazdu.
+ Symbol
klucza ser
-
wisowego
miga Po włączeniu zapłonu
miga, a następnie
świeci w sposób ciągły.
(W wersjach z silnikiem
Diesel BlueHDi świeci
również kontrolka
serwisowa). Termin przeglądu
został przekroczony.
Możliwie jak
najszybciej wykonać
przegląd pojazdu.
-

k
omunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu.
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we
własnym zakresie:
F

W
yłączyć zapłon.
F

N
acisnąć i przytrzymać przycisk
usytuowany na końcu przełącznika
w ycieraczek szyby .
F

W
łączyć zapłon: wyświetlone zostaje
tymczasowe okno i rozpoczyna się
odliczanie.
F

G
dy wyświetlacz wskazuje =0, zwolnić
przycisk: symbol klucza znika.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
samochód i odczekać co najmniej 5 minut,
aby zerowanie zostało zarejestrowane.
1
Przyrządy pokładowe

24

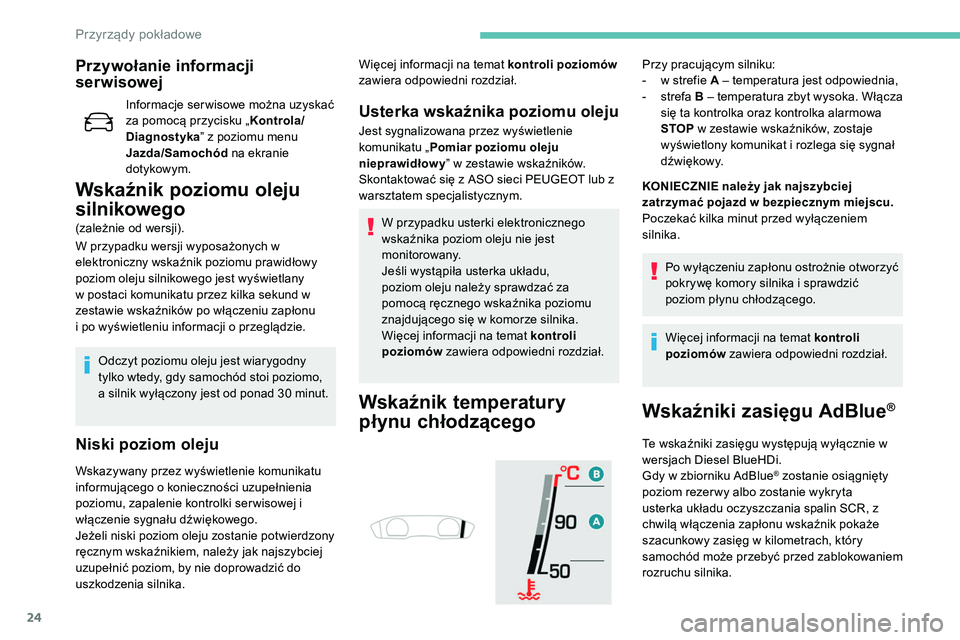

Przywołanie informacji
serwisowej
Informacje ser wisowe można uzyskać
za pomocą przycisku „Kontrola/
Diagnostyka ” z poziomu menu
Jazda/Samochód na ekranie
dotykowym.
Wskaźnik poziomu oleju
silnikowego
(zależnie od wersji).
W przypadku wersji wyposażonych w
elektroniczny wskaźnik poziomu prawidłowy
poziom oleju silnikowego jest wyświetlany
w postaci komunikatu przez kilka sekund w
zestawie wskaźników po włączeniu zapłonu
i
po wyświetleniu informacji o przeglądzie. Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi poziomo,
a silnik wyłączony jest od ponad 30 minut.
Niski poziom oleju
Wskazywany przez wyświetlenie komunikatu
informującego o konieczności uzupełnienia
poziomu, zapalenie kontrolki ser wisowej i
włączenie sygnału dźwiękowego.
Jeżeli niski poziom oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika. Więcej informacji na temat kontroli poziomów

zawiera odpowiedni rozdział.
Usterka wskaźnika poziomu oleju
Jest sygnalizowana przez wyświetlenie
komunikatu „ Pomiar poziomu oleju
nieprawidłowy ” w zestawie wskaźników.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
W przypadku usterki elektronicznego
wskaźnika poziom oleju nie jest
monitorowany.
Jeśli wystąpiła usterka układu,
poziom oleju należy sprawdzać za
pomocą ręcznego wskaźnika poziomu
znajdującego się w komorze silnika.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.
Wskaźnik temperatury
płynu chłodzącego
Przy pracującym silniku:
-
w s trefie A – temperatura jest odpowiednia,
-

s
trefa B – temperatura zbyt wysoka. Włącza
się ta kontrolka oraz kontrolka alarmowa
STOP w zestawie wskaźników, zostaje
wyświetlony komunikat i rozlega się sygnał
d ź w i ę kow y.
KONIECZNIE należy jak najszybciej
zatrzymać pojazd w bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem
silnika.
Po wyłączeniu zapłonu ostrożnie otworzyć
pokrywę komory silnika i sprawdzić
poziom płynu chłodzącego.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.

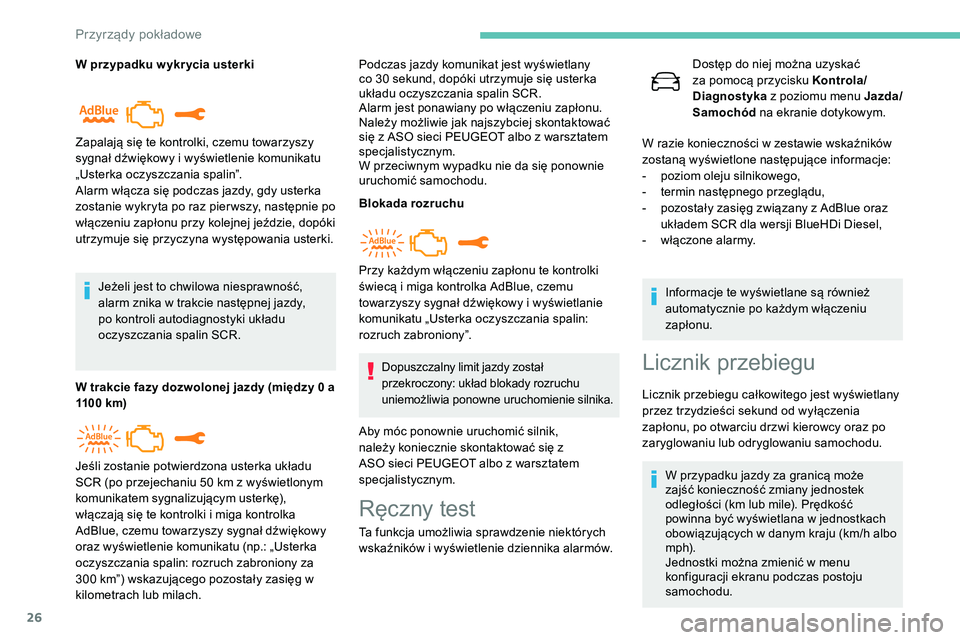

Wskaźniki zasięgu AdBlue®
Te wskaźniki zasięgu występują wyłącznie w
wersjach Diesel BlueHDi.
Gdy w zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta
usterka układu oczyszczania spalin SCR, z
chwilą włączenia zapłonu wskaźnik pokaże
szacunkowy zasięg w kilometrach, który
samochód może przebyć przed zablokowaniem
rozruchu silnika.
Przyrządy pokładowe

25

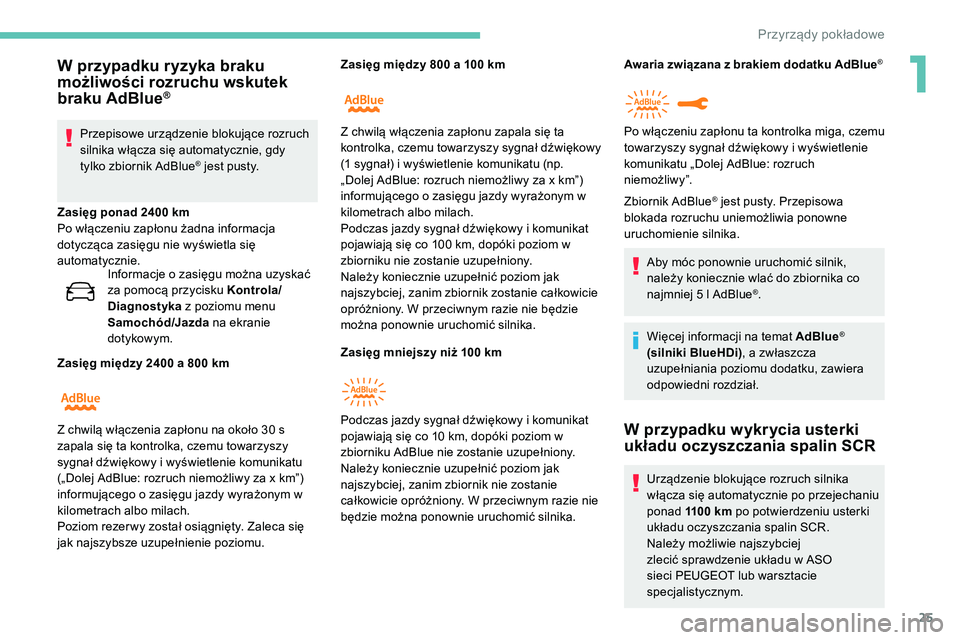

W przypadku ryzyka braku
możliwości rozruchu wskutek
braku AdBlue
®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty.
Zasięg ponad 2400 km
Po włączeniu zapłonu żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie. Informacje o zasięgu można uzyskać
za pomocą przycisku Kontrola/
Diagnostyka z poziomu menu
Samochód/Jazda na ekranie
dotykowym.
Zasięg między 2400 a 800
km Zasięg między 800 a 100
km
Zasięg mniejszy niż 100 km
Podczas jazdy sygnał dźwiękowy i komunikat
pojawiają się co 10 km, dopóki poziom w
zbiorniku AdBlue nie zostanie uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika. Awaria związana z brakiem dodatku AdBlue
®
Zbiornik AdBlue® jest pusty. Przepisowa
blokada rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 5 l AdBlue
®.
Więcej informacji na temat AdBlue
®
(silniki BlueHDi) , a zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
Z chwilą włączenia zapłonu na około 30

s
zapala się ta kontrolka, czemu towarzyszy
sygnał dźwiękowy i wyświetlenie komunikatu
(„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o zasięgu jazdy wyrażonym w
kilometrach albo milach.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu. Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
(1 sygnał) i wyświetlenie komunikatu (np.
„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o zasięgu jazdy wyrażonym w
kilometrach albo milach.
Podczas jazdy sygnał dźwiękowy i komunikat
pojawiają się co 100 km, dopóki poziom w
zbiorniku nie zostanie uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik zostanie całkowicie
opróżniony. W przeciwnym razie nie będzie
można ponownie uruchomić silnika.
Po włączeniu zapłonu ta kontrolka miga, czemu
towarzyszy sygnał dźwiękowy i wyświetlenie
komunikatu „Dolej AdBlue: rozruch
n i e m o ż l i w y ”.
W przypadku wykrycia usterki
układu oczyszczania spalin SCR
Urządzenie blokujące rozruch silnika
włącza się automatycznie po przejechaniu
ponad 1100 km po potwierdzeniu usterki
układu oczyszczania spalin SCR.
Należy możliwie najszybciej
zlecić sprawdzenie układu w ASO
sieci PEUGEOT lub warsztacie
specjalistycznym.
1
Przyrządy pokładowe

26
W przypadku w ykr ycia usterkiJeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki układu
oczyszczania spalin SCR.
W trakcie fazy dozwolonej jazdy (między 0
a
1100 km) Podczas jazdy komunikat jest wyświetlany
co 30 sekund, dopóki utrzymuje się usterka
układu oczyszczania spalin SCR.
Alarm jest ponawiany po włączeniu zapłonu.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie da się ponownie
uruchomić samochodu.
Blokada rozruchu
Dopuszczalny limit jazdy został
przekroczony: układ blokady rozruchu
uniemożliwia ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie skontaktować się z
ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Zapalają się te kontrolki, czemu towarzyszy
sygnał dźwiękowy i wyświetlenie komunikatu
„Usterka oczyszczania spalin”.
Alarm włącza się podczas jazdy, gdy usterka
zostanie wykryta po raz pier wszy, następnie po
włączeniu zapłonu przy kolejnej jeździe, dopóki
utrzymuje się przyczyna występowania usterki.
Jeśli zostanie potwierdzona usterka układu
SCR (po przejechaniu 50 km z wyświetlonym
komunikatem sygnalizującym usterkę),
włączają się te kontrolki i miga kontrolka
AdBlue, czemu towarzyszy sygnał dźwiękowy
oraz wyświetlenie komunikatu (np.: „Usterka
oczyszczania spalin: rozruch zabroniony za
300 km”) wskazującego pozostały zasięg w
kilometrach lub milach. Przy każdym włączeniu zapłonu te kontrolki
świecą i miga kontrolka AdBlue, czemu
towarzyszy sygnał dźwiękowy i wyświetlanie
komunikatu „Usterka oczyszczania spalin:
rozruch zabroniony”.
Ręczny test
Ta funkcja umożliwia sprawdzenie niektórych
wskaźników i wyświetlenie dziennika alarmów. Dostęp do niej można uzyskać
za pomocą przycisku Kontrola/
Diagnostyka
z poziomu menu Jazda/
Samochód na ekranie dotykowym.
W razie konieczności w zestawie wskaźników
zostaną wyświetlone następujące informacje:
-
p
oziom oleju silnikowego,
-
t
ermin następnego przeglądu,
-
p
ozostały zasięg związany z AdBlue oraz
układem SCR dla wersji BlueHDi Diesel,
-
w
łączone alarmy.
Licznik przebiegu
Licznik przebiegu całkowitego jest wyświetlany
przez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy oraz po
zaryglowaniu lub odryglowaniu samochodu.
W przypadku jazdy za granicą może
zajść konieczność zmiany jednostek
odległości (km lub mile). Prędkość
powinna być wyświetlana w jednostkach
obowiązujących w danym kraju (km/h albo
m p h).
Jednostki można zmienić w menu
konfiguracji ekranu podczas postoju
samochodu. Informacje te wyświetlane są również
automatycznie po każdym włączeniu
zapłonu.
Przyrządy pokładowe

27

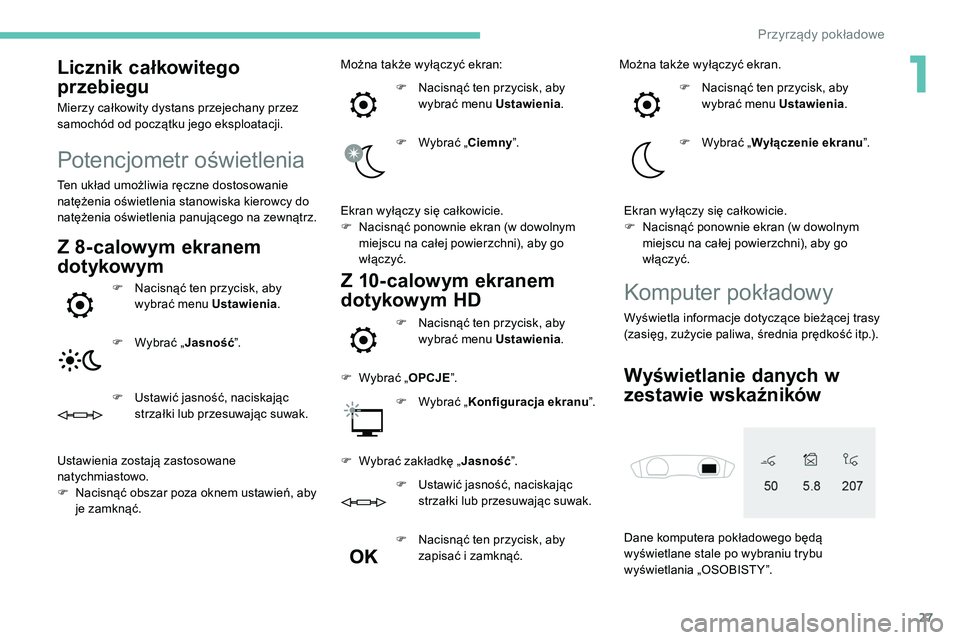

Licznik całkowitego
przebiegu
Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji.
Potencjometr oświetlenia
Ten układ umożliwia ręczne dostosowanie
natężenia oświetlenia stanowiska kierowcy do
natężenia oświetlenia panującego na zewnątrz.
Z 8-calowym ekranem
dotykow ym
F Nacisnąć ten przycisk, aby wybrać menu Ustawienia .
F

W
ybrać „ Jasność ”.
F

U
stawić jasność, naciskając
strzałki lub przesuwając suwak.
Ustawienia zostają zastosowane
natychmiastowo.
F

N

acisnąć obszar poza oknem ustawień, aby
je zamknąć. Można także wyłączyć ekran:
F
N
acisnąć ten przycisk, aby
wybrać menu Ustawienia .
F
W
ybrać „Ciemny
”.
Ekran wyłączy się całkowicie.
F
N
acisnąć ponownie ekran (w dowolnym
miejscu na całej powierzchni), aby go
włączyć.Z 10-calowym ekranem
dotykow ym HDKomputer pokładowy
Wyświetla informacje dotyczące bieżącej trasy
(zasięg, zużycie paliwa, średnia prędkość itp.).
Dane komputera pokładowego będą
wyświetlane stale po wybraniu trybu
wyświetlania „OSOBISTY”.
Wyświetlanie danych w
zestawie wskaźników
F Nacisnąć ten przycisk, aby wybrać menu Ustawienia .
F

W

ybrać „ OPCJE ”.
F

W
ybrać „ Konfiguracja ekranu ”.
F

W

ybrać zakładkę „ Jasność”.
F

U
stawić jasność, naciskając
strzałki lub przesuwając suwak.
F

N
acisnąć ten przycisk, aby
zapisać i zamknąć. Można także wyłączyć ekran.
F
N
acisnąć ten przycisk, aby
wybrać menu Ustawienia .
F
W
ybrać „
Wyłączenie ekranu ”.
Ekran wyłączy się całkowicie.
F
N
acisnąć ponownie ekran (w dowolnym
miejscu na całej powierzchni), aby go
włączyć.
1
Przyrządy pokładowe

28

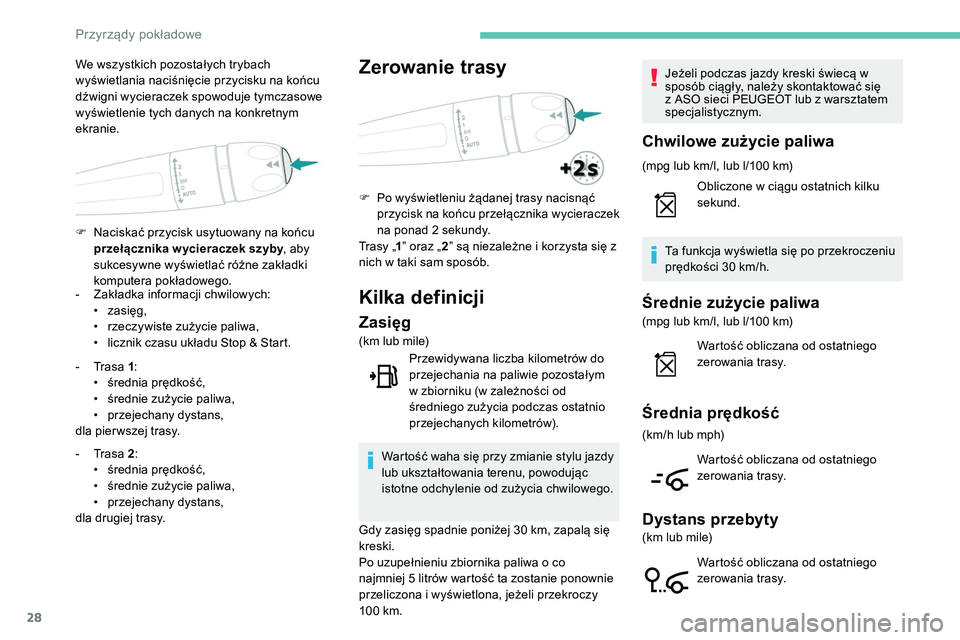

F Naciskać przycisk usytuowany na końcu przełącznika w ycieraczek szyby , aby
sukcesywne wyświetlać różne zakładki
komputera pokładowego.
We wszystkich pozostałych trybach
wyświetlania naciśnięcie przycisku na końcu
dźwigni wycieraczek spowoduje tymczasowe
wyświetlenie tych danych na konkretnym
ekranie.
-

Z
akładka informacji chwilowych:
•
za

sięg,
•

r
zeczywiste zużycie paliwa,
•

l
icznik czasu układu Stop & Start.
-

T
rasa 1 :
•

ś
rednia prędkość,
•

ś
rednie zużycie paliwa,
•
p

rzejechany dystans,
dla pier wszej trasy.
-

T
rasa 2 :
•

ś
rednia prędkość,
•

ś
rednie zużycie paliwa,
•
p

rzejechany dystans,
dla drugiej trasy.
Zerowanie trasy
F Po wyświetleniu żądanej trasy nacisnąć przycisk na końcu przełącznika wycieraczek
na ponad 2 sekundy.
Trasy „ 1” oraz „ 2” są niezależne i korzysta się z
nich w taki sam sposób.
Kilka definicji
Zasięg
(km lub mile)
Przewidywana liczba kilometrów do
przejechania na paliwie pozostałym
w zbiorniku (w zależności od
średniego zużycia podczas ostatnio
przejechanych kilometrów).
Wartość waha się przy zmianie stylu jazdy
lub ukształtowania terenu, powodując
istotne odchylenie od zużycia chwilowego.
Gdy zasięg spadnie poniżej 30 km, zapalą się
kreski.
Po uzupełnieniu zbiornika paliwa o co
najmniej 5 litrów wartość ta zostanie ponownie
przeliczona i wyświetlona, jeżeli przekroczy
100 km. Jeżeli podczas jazdy kreski świecą w
sposób ciągły, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Chwilowe zużycie paliwa
(mpg lub km/l, lub l/100 km)
Obliczone w ciągu ostatnich kilku
sekund.
Ta funkcja wyświetla się po przekroczeniu
prędkości 30 km/h.
Średnie zużycie paliwa
(mpg lub km/l, lub l/100 km) Wartość obliczana od ostatniego
zerowania trasy.
Średnia prędkość
(km/h lub mph)
Wartość obliczana od ostatniego
zerowania trasy.
Dystans przebyty
(km lub mile)Wartość obliczana od ostatniego
zerowania trasy.
3U]\U]
G\SRN
